HASZNÁLATI ÚTMUTATÓ SHP 60 STIGA

MAGYAR - Eredeti használati utasítás fordítása ...... HU

Mindenekelőtt szeretnénk megköszönni, hogy a mi termékeink közül választott és kívánjuk, hogy a gép használata kivívja teljes megelégedését és mindenben megfeleljen elvárásainak.

Ezt a használati utasítást azért állítottuk össze, hogy lehetővé tegyük az Ön számára a gép megismerését és biztonságos körülmények között történő hatékony használatát. Ne felejtse el, hogy a használati utasítás a gép szerves részét képezi ezért tartsa mindig kéznél, hogy bármikor bárminek utána tudjon nézni, és amikor a gépet másoknak átengedi, vagy akár csak kölcsönadja, ne felejtse el a használati utasítást is vele együtt átadni.

Az Ön új gépét a hatályos törvények előírásainak megfelelően terveztük és kiviteleztük és ha a jelen használati utasítás (előirányzott használat) valamennyi útmutatását betartja a gép biztonságos és megbízható lesz; bármilyen más használat vagy a használati biztonságra, karbantartásra és feltüntetett javításra vonatkozó előírások be nem tartása "helytelen használatnak" minősül és a garancia elévülését, valamint a Gyártó bárminemű felelősség alóli mentesülését vonja maga után, a használóra háritva a saját magán vagy másokon okozott károkból illetve sérülésekből származó kötelezettségeket.

Amennyiben kisebb különbségeket vél felfedezni az itt leírtak és az Ön tulajdonában lévő gép között, tartsa szem előtt, hogy a termék folyamatos javítása és újítása következtében a jelen használati utasításban fel- tüntetett információk előzetes értesítés és frissítési kötelezettség nélküli módosítások tárgyát képezhetik, kivéve a biztonság és működőképesség tekintetében fennálló alapvető jellemzőket. Kétség esetén lépjen kapcsolatba viszonteladójával. Jó munkát!

TARTALOMJEGYZÉK

1. A főbb alkatrészek azonosítása 2
2. Jelölések 3
3. Biztonsági előrások 4
4. Munkára történő előkészület 6
5. Motor indítás - Használat - Leállítás 7
6. A gép használata 9
7. Karbantartás és tárolás 10
8. Meghibásodások azonosítása 12
9. Müszaki adatok 12
10. Tartozékok 12

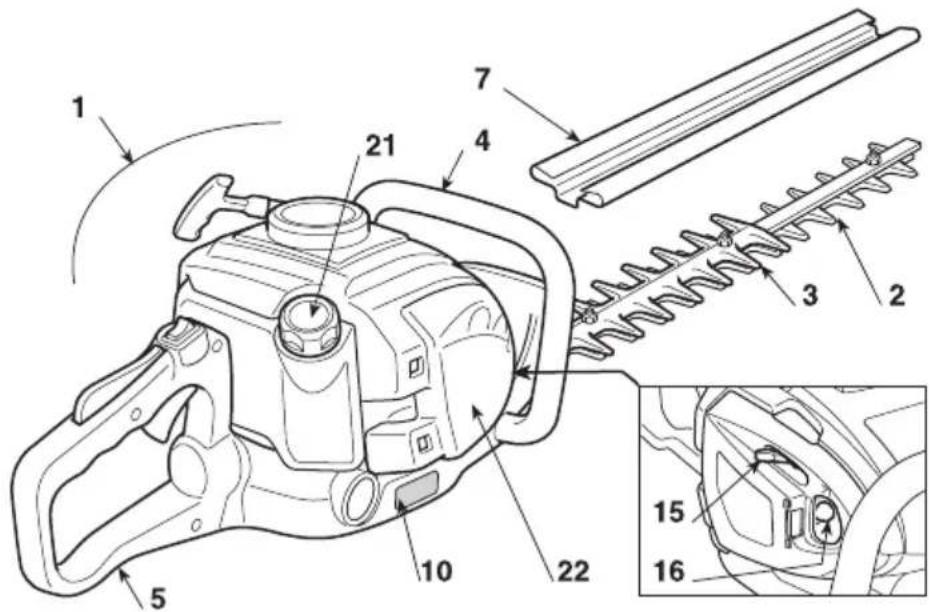

1. A FÖBB ALKATRÉSZEK AZONOSÍTÁSA

1. Motor
2. Vágóegység (vágókés)
3. Vágásvédő lemez
4. Elülsö markolat
5. Hátsó markolat
6. Hátsó markolat kioldó vezérlő
7. Vágókés védötok
8. Azonosító cimke

VEZÉRLÉSEK ÉS FELTÖLTÉSEK

1. Motor leállító kapcsoló
2. Vágókés vezérlő (gázkar)
3. Gáz bizonsági kar
4. Indítógomb
5. Szivató (Starter)

6. Indító egység vezérlő (Primer)

7. Üzemanyagkeverék tartály tanksapka

8. Légszűrő fedél

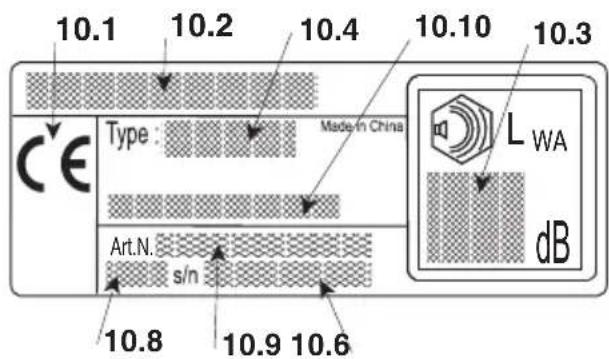

10.1) Előírás szerinti minőségazonossági jelzés
10.2) A gyártó neve és címe
10.3) Zajteljesítmény szint LWA
10.4) Gép típusa
10.6) Azonosító szám
10.8) Gyártási év
10.9) Cikkszám
10.10) Kibocsátási szám

10.1 10.2 10.4 10.10 10.3 CE Type: Made-in China Art.N. s/n 10.8 10.9 10.6 L WA dB

A példa megfelelőségi nyilatkozat a használati útmutató utolsó oldalain található

2. JELÖLÉSEK

1

FIGYELEM: az Ön által vásárolt gépet hobbyból történő használatra tervezték.

1) Figyelem! Veszély
2) Mielött használatba venné a gépet olvassa el a használati utasítást.
3) Az Ön hallószerve helyrehozhatatlan károsodás veszélyének van kitéve.

Felhívjuk a gép használójának figyelmét, hogy hoss zabb időn keresztüli mindennapos normál kö rülmények közötti használat esetén 85 dB (A) ér téknek megfelelő, vagy annál magasabb zajszint nek teheti ki magát.

Kötelező személyes védőfelszerelést használni. A gép használata során viseljen mindig biztonsági védőszemüveget és hallásvédő eszközöket. Abban az esetben, ha tárgyak leesésének a veszé lye is fennáll, hordjon védősisakot.

4) A kés nagyon éles, ezért könnyen okozhat vágott sérüléseket.

MAGYARÁZÓ JELZÉSEK A GÉPEN (ha vannak)

11 +0 12 CVOKE RUN 13

11) Keverék tartály
12) Szivató (Starter)
13) Indító egység vezérlő (Primer)

3. BIZTONSÁGI ELÓRÁSOK

A) ÁLTALÁNOS UTASÍTÁSOK

1) EZ A GÉP SÚLYOS KÁROKAT ÉS SÉRÜLÉSE-KET OKOZHAT! Olvassa el figyelmesen a gép helyes használatára, előkészítésére, karbantartására, beindítására és leállítására vonatkozó utasításokat. Ismerje meg a kezelőszerveket, és sajátítsa el e gép kezelését. Tanulja meg a motor gyors leállítását.
2) A gépet rendeltetésének megfelelően használja azaz "kisebb méretű ágakkal rendelkező bo - krokból álló sövények nyírására és iga zí tá sá ra". Bármely más felhasználás veszélyes lehet és károsíthatja a gépet is. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan):

• fünyírás általában, és különösképpen a járdaszegélyek közelében;
• aprítás komposztolás céljából;
• gallyvágás, -metszés;
• a gép használata nem növényi eredetű anyag vágására;
  – egy személynél többen alkalmazzák a gépet.

3) Tilos gyerekekre bízni a gép használatát, illetve olyan személyre, aki nem ismeri a gép ke ze lé sé re vonatkozó útmutatásokat. A helyi tör vény ren deletek szabályozhatják a gép használatához előírt minimális életkort.
4) A gépet egyszerre egynél több személy nem használhatja.
5) Soha ne használja a gépet

• más személyek, főleg gyermekek jelenlétében, illetve állatok közelében
• ha a használó fáradt vagy nem érzi jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reflexeit és figyelmét károsan befolyásolják.
• ha a használó nem képes a gépet két kézzel erő- sen megtartani és/vagy munka közben nem tud két lábon stabilan egyensúlyban ma rad ni.

6) Tartsa szem előtt, hogy a gép kezelője felelős a más személyeken bekövetkező balesetekért, va gy pedig azok tulajdonában keletkező káro kért.

B) MUNKAVÉGZÉS ELŐTTI MŰVELETEK

1) Munka közben olyan megfelelő öltözetet kell hordani, mely nem akadályozza a használót.
- Használjon testhez simuló védőruhát, mely rendelkezik vágásbiztos védőrészekkel.
- Hordjon védőkesztyűt, védőszemüveget és csús -zásgátló talppal rendelkező vágásbiztos cipőt.
– Hallószervének védelmére használjon fül vé dőt.
- Ne használjon sálat, köpenyt, nyakláncot vagy bármilyen lelógó vagy széles kellékeket, melyek beakadhatnak a gépbe vagy más a munkavégzés helyén lévő tárgyakba, illetve anyagokba.
– Ha hosszú a haja, kösse megfelelően össze.
2) FIGYELEM: VESZÉLY! A benzin tűzveszélyes.
- az üzemanyagot az ezen típusú használatra előirányzott megfelelő kannákban tárolja;

– ne dohányozzon, amikor az üzemanyagot kezeli;
- lassan nyissa ki tanksapkát és hagyja, hogy a belső nyomás fokozatosan kerüljön kieresz tésre; rasaerba
- csak a szabadban töltsön üzemanyagot a gép be, melyet egy tölcsér segítségével végezzen;
- az üzemanyagot mindig a motor indítása előtt töltse a gépbe. Járó vagy meleg motornál ne nyis sa ki a tanksapkát és ne töltsön üzemanyagot.
- ha a benzin kifolyt, ne indítsa el a motort, ha nem távolítsa el a gépet arról a területről, ahol ez történt és kerülje az olyan eszközök hasz ná latát, melyek tüzet okozhatnak egészen ad dig, amíg az üzemanyag el nem párolgott és a ben zingőz szét nem oszlott;
- a gépre vagy a földre került minden benzin nyomot távolítson azonnal el;
- ne indítsa el a gépet azon a helyen, ahol az üzemanyag utántöltését végezte;
- kerülje az üzemanyag ruhájával történő érintkezését, és ha ez mégis megtörtént volna öl töz zön át mielőtt a motort elindítaná;
- tankolás után a tanksapkát gondosan tegye vissza a helyére és alaposan húzza meg.
3) A sérült vagy károsodott kipufogót cserélje ki.
4) Használat előtt végezzen egy általános elle nőrzést a gépen és különösen az alábbiakra for dít son figyelmet:

- a gázkarnak és a biztonsági karnak szabadon kell mozognia és nem eröltetetten, továbbá kien-gedésüket követően automatikusan és gyor san kell a semleges helyzetbe vissza tér niük;

• a gázkarnak rögzített helyzetben kell maradnia ha nem nyomják le a biztonsági kart;
• a motor leállító kapcsolónak könnyen kell egyik helyezetből a másikba mozdulnia;
• az elektromos vezetékeknek és különösen a gyertya vezetékének épnek kell lenniük szikra képződések elkerülése érdekében, és a gyertyasapkát megfelelően kell a gyertyára szerelni;
• a gép markolatait és védőrészeit tisztán kell tartani, és azoknak szilárdan kell a géphez rög zülniük;
• a vágókések soha nem lehetnek sérültek;
  5) A munka kezdete előtt győződjön meg arról, hogy valamennyi védőrész megfelelően legyen felszerelve.

C) HASZNÁLAT KÖZBEN

1) A motort nem szabad zárt térben működtetni a szénmonoxid mérgezés veszélye miatt.
2) Kizárólag napfénynél vagy megfelelő me ster sé ges fénynél dolgozzon.
3) Álljon biztos és stabil helyzetben:

• amennyire csak lehet kerülje a vizes, vagy csús zós talajon illetve a túl egyenetlen vagy me redek földön történő munkavégzést, melyek nem garantálják a kezelő stabil helyzetét mun ka közben;
• kerülje nem stabil létrák és állások hasz ná la tát;
• soha ne fusson, hanem gyalogoljon és figyeljen a talaj egyenetlenségeire és esetleges aka dá l yokra.

- Mindig figyeljen a környezetére, és ügyeljen mindazokra a kockázatokra, melyek a gép zaja miatt elkerülhetik a figyelmét.

4) A motort szabad kezével akkor indítsa el, miután a gépet szilárdan a talajra támasztotta:

• a motor indítását az üzemanyag töltés helyétől legalább 3 méterre végezze;
• ellenőrizze, hogy mások ne legyenek a gép ható-sugarában;
• ne irányítsa a kipufogót, tehát a kipufogógázt gyúlékony anyagok felé.

5) Ügyeljen a közelében levő feszültéség alatti elektromos kábelekre.

6) Ne változtasson a gép alapbeállításán, külö nös tekintettel a motor fordulatszámára.

7) Ellenőrizze, hogy a gép minimális fordulats zá ma akkora legyen, hogy az ne tegye lehetővé a vágókések mozgását továbbá, hogy gáz adása után a motor gyorsan visszatérjen a minimális fordulatszámra.

8) Ügyeljen arra, hogy ne ütközzön erősen a vá gókéssel idegen tárgyaknak és figyeljen a vá gó ké sek haladása által esetlegesen okozott tár gyak kidobására.

9) Ha a vágóeszköz idegen testnek ütközik vagy a sövénynyíró szokatlan zajt ad illetve vibrálni kezd, kapcsolja ki a motort és hagyja leállni a gépet. Bontsa a gyertya vezetékének csatlakozását a gyertyáról és végezze el az alábbi műveleteket.

• ellenőrizze a károkat;
• ellenőrizze, hogy nincsenek-e meglazult részek, ha szükséges, rögzítse;
• cserélje ki egyenértékű jellemzőjű részekre vagy javíttassa meg a károsodott részeket.

10) Állítsa le a motort, mielött:
- megtisztítaná vagy megszüntetné a leblokkolás okát:
- ellenőrizné a sövénynyírót, elvégezné a karbantar- tását vagy dolgozna rajta;
- beállítaná a vágóeszközt;
- a gépet felügyelet nélkül hagyná.

D) KARBANTARTÁS ÉS TÁROLÁS

1) Ellenőrizze a csavarok illetve csavaranyák ép ségét és rögzítettségét a gép biztonságos mű kö dé se érdekében. Fontos a folyamatos, alapos kar bantartás a gép élettartama és biztonságos működése érdekében.

2) A tüzveszély elkerülése érdekében a gépet ne raktározza benzinnel tele tartállyal olyan zárt helyen ahol a benzingőztől láng, szikra vagy erős hőforrás közelében begyulladhatna.

3) Hagyja kihülni a motort mielött a gépet bárhol el-helyezné.

4) A tüzveszély elkerülése érdekében a motort, kipufogó hangtompítóját, és a benzin táro lá sá nak környékét tartsa tisztán és különösen gally, levél vagy túlságos zsír szennyeződésektől mentesen; ne hagyjon továbbá levágott növényekkel teli tárolóegységeket zárt helyiségben.

5) Amennyiben a tankot le kell ürítenie ezt hideg motor mellett és a szabadban végezze.

6) Használjon védőkesztyűt minden a vágóe gy sé gen végezendő művelethez.

7) Ügyeljen a vágókések élezésére. Minden a vá- gókéseket érintő művelet olyan munkának minősül, melyhez a megfelelő szerszámokon túl sajátos isme- retek is szükségesek. Biztonsági okokból ajánlatos ezen típusú műveleteket erre szakosodott szervizben elvégeztetni.

8) Biztonsági okokból a gépet soha ne használja elkopott vagy megrongálódott vágóeszközzel vagy egyéb alkatrészekkel. A sérült alkatrészeket ne javítsa, hanem eredeti gyári új alkatrészekre cserélje le. Csak eredeti cse realkatrészeket használjon. A minőségileg nem megfelelő alkatrészek károsíthatják a gépet, és a biztonságot is veszélyeztetik.

9) A gépet gyermekek által el nem érhető helyre tegye el.

E) SZÁLLÍTÁS ÉS MOZGATÁS

1) Minden alkalommal, amikor a gépet ellenőrizni, mozgatni, vagy szállítani kell:

- kapcsolja ki a motort, várja meg a vágókések leál-lását, vegye le a gyertyasapkát és várja meg, míg a gép kihül;

- helyezze fel a vágókés védőtokot;

- fogja meg a gépet kizárólag a markolatoknál fog va és a vágókéseket fordítsa a haladási irán nyal el-lentétes irányba.

2) Amikor a gépet egy gépjárművel szállítja oly módon kell elhelyezni, hogy az ne jelentsen ves zé lyt senkire nézve sem és szilárdan kell rög zí te ni, hogy elkerülje feldölését, mely károkat okozhat, illetve az üzemanyag kifolyását idézheti elő.

F) HOGYAN KELL A HASZNÁLATI UTASÍTÁST ÉRTELMEZNI

A használati utasítás szövegében a különlegesen fontos információkat tartalmazó fejezeteket kü lön böző fokozatokban emeltük ki, melyek je len té sét az alábbiakban ismertetjük:

MEGJEGYZÉS

vagy

FONTOS

Az előző részekben feltün te-

tettekre vonatkozó pontosításokat vagy egyéb információt tartalmaz a célból, hogy segítsen el ke rülni a gép megrongálódását vagy egyéb ká rok okozását.

FIGYELEM!

Be nem tartás esetén sze -

mélyes, vagy másoknak okozott sé rü lé sek veszélye.

VESZÉLY!

Személyes vagy másoknak

okozható súlyos illetve életveszélyes ba le setek kockázata a szabályok be nem tar tá sa esetén.

4. MUNKÁRA TÖRTÉNŐ ELŐKÉSZÜLET

A GÉP ELLENŐRZÉSE

Mielött munkába kezdene:

– ellenőrizze, hogy nincsenek-e kilazult csavarok a gépen és a vágókésen;
– ellenőrizze, hogy a vágókések élesek legyenek és ne legyenek rajtuk károsodásra utaló jelek;
– ellenőrizze, hogy a légszűrő tiszta legyen;
- ellenőrizze, hogy a védőrészek jól rögzítettek és működőképesek legyenek;
- ellenőrizze a markolatok rögzítését.

AZ ÜZEMANYAGKEVERÉK ELŐKÉSZÍTÉSE

Ez a gép kétütemű motorral rendelkezik, mely ben- zinböl és kenőolajból álló keverékkel mű kö dik.

FONTOS Kizárólag benzin has z ná la ta károsítja a motort, és a garancia elévülését vo nja maga után.

FONTOS Kizárólag minőségi üzemanya got és kenőanyagot használjon a megfelelő te ljesítmény, és a mechanikus szervek hosszabb élet tartamának biztosítása céljából.

- A benzin jellemzói

Kizárólag ólommentes benzint (zöld benzint) használjon, melynek oktánszáma nem alacsonyabb 90-nél.

FONTOS Az ólommentes benzin ha j la- mos üledéket képezni a tartályban, ha 2 hó nap nál tovább tárolják. Használjon mindig friss benzint!

- Az olaj jellemzői

Kizárólag kiváló minőségű szintetikus olajat használjon, mely kifejezetten kétütemű motorokhoz való.

Viszonteladójától beszerezhetők kifejezetten ezen típusú motorhoz való olajok, melyek kitűnő védelmet képesek biztosítani.

Ezen típusú olajok használata lehetővé teszi egy 2,5%-os keverék létrehozását, mely 1 rész olajból áll minden 40 rész benzin tekintetében.

- A keverék előkészítése és tárolása

! VESZÉLY! gyúlékony!

A benzin és a keverék

• A benzint és a keveréket üzemanyagok szá mára előírt tartályokban kell tárolni biztonságos helyen, hőforrásoktól vagy nyílt lángoktól távol.
• Ne hagyja a tartályokat gyermekek által elérhető helyen.
• Ne dohányozzon a keverék összeállítása köz ben, és kerülje a benzingőz belé leg zését.

A táblázat a keverékhez használandó benzin és olaj mennyiségeket tünteti fel a felhasznált olaj típusától függően.

Benzin Szintetikus olaj Kétütemű
liter liter	cm	3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

A keverék készítéséhez:

• Töltse a benzin mennyiségének kb. felét egy e célra előírt jellemzőkkel rendelkező kannába.
  – Öntse hozzá a táblázat szerinti olajmennyiség egészét.
  – Töltse bele a maradék benzint.
• Zárja le a kannát a kupakjával és erősen rázza össze.

FONTOS

A keverék elöregszik. Ne kés-

zítsen túl nagy mennyiségű keveréket, így el ke - rülheti lerakódások képződését.

FONTOS

Tartsa jól megkülönböztetve

és könnyen azonosíthatóan a keveréket és a benzint tartalmazó kannákat, hogy használatuk alkalmával elkerülje felcserélésüket.

FONTOS

Megfelelő időközönként tisz-

títsa meg a benzint és a keveréket tartalmazó kannákat, hogy esetleges lerakódásokat eltá vo lít son belőlük.

ÜZEMANYAG UTÁNTÖLTÉS

VESZÉLY!

Ne dohányozzon az üzeman yag töltése közben, és ne lélegezze be a benzingőzt.

FIGYELEM!

A kanna kupakját óva tosan nyissa fel, mivel belsejében esetleg nyomás képzódhetett.

Üzemanyag töltés előtt:

– Rázza jól fel a keveréket tartalmazó kannát.
- Helyezze el a gépet vízszintesen, stabil helyzetben oly módon, hogy a tanksapka felfelé legyen.

• Tisztítsa meg a tanksapkát és környékét, így elkerülheti, hogy utántöltés közben szennyeződés kerüljön a tartályba.
• Óvatosan nyissa fel a tanksapkát, így fokozatosan ereszti ki a nyomást. Az utántöltést egy tölcsér segítségével végezze, és kerülje a tartály peremig történő töltését. (1 Ábra).

FIGYELEM!

Zárja mindig vissza a tan k sapkát és rögzítsé jól.

FIGYELEM!

Azonnal távolítson el az esetlegesen a gépre, vagy a talajra került minden üzemanyagkeverék nyomot és ne indítsa el a motort addig, amíg a benzingőz szét nem oszlott.

5. MOTOR INDÍTÁS - HASZNÁLAT - LEÁLLÍTÁS

A MOTOR INDÍTÁSA

FIGYELEM!

A motor indítását az üzeman yag töltés helyétől legalább 3 méteres tá- vol ságra végezze

A motor indítása előtt:

• Helyezze el a gépet stabil helyzetben a talajon.
• Távolítsa el a vágókés védőtokot.
• Győződjön meg arról, hogy a vágókés ne érjen a talajhoz, vagy más tárgyakhoz.
• Győződjön meg arról, hogy a markolat köz ponti helyzetben rögzítve legyen.

- Hidegindítás

MEGJEGYZÉS

"Hidegindítás" alatt azt értjük, ha az indítást a motor leállítását követő legalább 5 perc elteltével, vagy egy üzemanyag utántöltést követően végzik.

A motor indításához (2. Ábra):

1. Nyomja a kapcsolót (1) «I» állásba.

2. Nyomjon óvatosan a "primer" gömbjén (2) 7-10-szer egészen amíg az üzemanyag a szelelőcsőböl távozik.

3. Helyezze a starter vezérlőkarát (3) «CHOKE» állásba.
4. Tartsa szilárdan a gépet a talajon úgy, hogy az eg yik keze a markolaton legyen, hogy ne ves zítse el a gép feletti uralmát indítás közben.

FIGYELEM!

Ha a gépet nem tartja szilár dan, a motor lökése a kezelő egyen sú lyának elvesztését, vagy a vágókés egy akadály, va gy akár maga a kezelő felé történő ki ve té sét idézheti elő.

1. Lassan húzza az indítógombot ki 10-15 cm-ig, amíg egy bizonyos ellenállást nem érez, majd pedig néhányszor húzza még meg, amíg az első robajokat nem hallja.

FONTOS

Az elszakadás megelőzése érdekében ne húzza ki a zsinórt teljes hoss zá ban, ne húzza továbbá a zsinórvezető nyílás men tén és fokozatosan eressze el a gombot így elke rülheti, hogy a zsinór ellenőrizetlenül hú zó djon vissza.

1. Húzza meg újra az indítógombot, amíg a mo tor szabályosan el nem indul.
2. Helyezze a starter vezérlőkarát (3) «RUN» állás ba
3. Hagyja, hogy a motor minimális for du lats zá mon működjön legalább 1 percig mielőtt ma xi mális fordulatszámra kapcsolna.

FONTOS

Ha az indítózsinór gombját (4)

többször meghúzzák amikor a starter ve zér lő ka ra (3) «CHOKE» állásban van, a motor túlfolyhat és nehézkessé teheti az indítást.

A motor túlfolyása esetén szerelje le a gyertyát és húzza meg óvatosan az indítózsinór gombját (5), hogy eltávolítsa a fölösleges üzemanyagot; ezt követően szárítsa meg a gyertya elektródjait és szerelje vissza a motorra.

- Meleg indítás

A meleg indításhoz (azonnal a motor leállását követően) kövesse az előzőekben feltüntetett eljárás 1-4-5-6 pontjait.

A MOTOR HASZNÁLATA (3. Ábra)

A vágóegység sebességét a hátsó markolaton (2) lévő gázkar (1) szabályozza.

Ennek a karnak a működtetése csak akkor lehet-séges, ha vele egyidejúleg a biztonsági kar (3) is benyomásra kerül.

A vágókések felé történő mozgást a motor egy centrifugális elven működő tengelykapcsolón keresztül továbbítja, mely megakadályozza a vá gókések mozgását, amikor a motor minimális fordulatszámon működik

FIGYELEM!

Ne használja a gépet, ha a

vágóegység a motor minimális fordu latszámán mozog; ez esetben lépjen kapcsolatba a Viszonteladójával.

A megfelelő működési sebességet a gázkar (1) járat végéig történő nyomásával érheti el.

FONTOS

A gép működésének első 6-8

órájában kerülje a motor maximális fordulatszámon történő használatát.

MOTOR LEÁLLÍTÁS (4. Ábra)

A motor leállításához:

- Engedje el a gázkart (1) és hagyja, hogy a mo-

tor minimális fordulatszámon működjön néhány másodpercig.

- Nyomja a kapcsolót (2) «O» állásba.

FIGYELEM!

Miután a gázkart mi ni má-

lis fordulatszámra helyezte, a vágókések le-állásához szükség van néhány másodpercre.

FIGYELEM!

Vészleállítás esetén állítsa

azonnal a kapcsolót «O» állásba.

6. A GÉP HASZNÁLATA

Mások és környezete tiszteletben tartása érdeké - ben:

• Ne zavarjon másokat.
• Szigorúan kövesse a helyi előírásokat a le vá gott növényzet megsemmisítését ille töen.
• Szigorúan kövesse a helyi előírásokat az o laj, benzin, elromlott alkatrészek, vagy bár mi lyen, a környzetet jelentősen szennyező an yag tekin-tetében.
• A csomagolóanyagok selejtezését mindig a helyi hatályos előírásoknak megfelelően kell elvégezni.

FIGYELEM!

A rezgéseknek történő hosszú időn keresztüli kitétel neuro vaszkuláris za varokat és sérüléseket okozhat (ismertebb nevén "Raynaud jelenség" vagy "fehér kéz") főleg annál, aki keringési zavarokban szenved. A tünetek a kezet, a csuklót és az újjakat érintik, melyek tekinteté ben csökkent az érzékenység, zsibbadtak, viszket nek, fájnak, elszíntelenednek, vagy a bőr szer ke zete módosul. Ezeket a hatásokat csak növeli az alac sony környezeti hömérséklet és/ vagy a mar ko latok túlzott tartása. A tünetek megjelenése kor csökkenteni kell a gép használatának idejét, és orvoshoz kell fordulni.

VESZÉLY!

A gép indítószerkezete alacsony mértékü elektromágneses mezöt hoz létre, ám nem zárható ki, hogy ez nem okoz interferenciát azokkal az aktív vagy passzív orvostechnikai esz - közökkel, amelyek a gép kezelőjének testében lehetnek, ez súlyos egészségi kockázatot jelenthet. Ezért a gép használata előtt az ilyen orvostechnikai eszközökkel élő személyek forduljanak informáci - óért kezelőorvosukhoz vagy az eszközök gyártójá- hoz.

FIGYELEM!

Hordjon megfelelő öltö ze tet munka közben. Viszonteladója fel vilá go sítást tud nyújtani a legmegfelelőbb balesetvédelmi eszközök tekintetében, melyek a munkavégzés alatti biztonságát garantálni tudják.

FIGYELEM!

Abban az esetben, ha a munka során géphiba vagy baleset történik, állítsa le azonnal a motort és távolítsa el a gépet, hogy ne okozhasson további károkat; amennyiben a kezelő vagy más személyek sérülését okozó baleset tör - tént, nyújtson elsősegélyt az adott helyzetnek leg- megfelelőbb módon és forduljon az illetékes egész- ségügyi intézményhez a szükséges ellátásért. Távolítsa el gondosan az esetleges törmelékeket, melyek jelenléte károkat, személyek vagy állatok sérülését okozhatja.

A MARKOLAT BEÁLLÍTÁSA (5. Ábra)

A hátsó markolat (1) 3 különböző irányba állí tha tó a vágóegységhez képest, lehetővé téve ezál tal, hogy a sövény vágását kényelmesebben vé gez hesse.

FIGYELEM!

A markolat szabályo zá sát kikapcsolt motor mellett kell végezni.

• Engedje le a kioldó kart (2).
• Fordítsa a hátsó markolatot (1) a kívánt állásba.
• Mielött használatba venné a gépet, győződjön meg arról, hogy a kioldó kar (2) teljesen visszatért-e a felső állásba és hogy a hátsó markolat megfelelően stabil legyen.

FIGYELEM!

Munka közben a hátsó markolatnak mindig függőleges helyzetben kell lennie a vágóegység által felvett hely zet től függetlenül (3).

VÁGÁSI MÓDOZAT

FIGYELEM!

Vágás közben a gépet mindig két kézzel erősen kell tartani.

FIGYELEM!

Azonnal állítsa le a mo tort ha a vágókések elakadnak munka köz ben, vagy a sövény gallyaiba beakadnak.

Ajánlatos mindig a sövény két függőleges oldalát vágni először, és utána a felső részét.

• Függőleges vágás (6. Ábra)

A vágást íves mozgással kell végezni alulról felfelé oly módon, hogy a vágókés a testétől a lehető legtávolabb legyen.

• Vízszintes vágás (7. Ábra)

A legjobb eredményt úgy éri el, ha a vágókést a vágás irányában enyhén döntve tartja (5° - 10°) és íves moz -gással lassan és folyamatosan halad előre, főleg ha nagyon sűrű sövényt kell vágnia.

A VÁGÓKÉSEK OLAJOZÁSA MUNKA KÖZBEN

Ha a vágóegység túlságosan felmelegszik munka közben, be kell olajozni a vágókések belső felületét.

FIGYELEM!

Ezt a müveletet kikapcsolt motor és álló vágókések mellett kell végezni.

A MUNKA BEFEJEZÉSE

A munka befejeztével:
- Állítsa le á motort az előzőekben feltüntetetteknek megfelelően (5. fejezet).
- Várja meg a vágókések leállását és helyezze fel a védőtoko

7. KARBANTARTÁS ÉS TÁROLÁS

A megfelelő karbantartás alapvető fontossággal bír a gép eredeti hatékonyságának és használati biztonságának hosszú időn keresztüli me gör zé se tekintetében.

FIGYELEM!

A karbantartási mü ve le tek

alatt:

• vegye le a gyertyasapkát.
• Várja meg, amíg a motor megfelelően lehű lik.
• Használjon védőkesztyűt a vágókéseket érintő műveletek közben.
• Hagyja fenn a vágókés védőtokot, kivéve ha magán a vágókésen kell valamilyen mű vel-tet végrehajtania.
• Gondoskodjon arról, hogy ne kerüljön a környezetébe olaj, benzin vagy más szennyező anyag.

A MOTOR ÉS A KIPUFOGÓ HANG TOMPÍ TÓJÁNAK TISZTÍTÁSA

A tűzkiütés veszélyének csökkentése érdekében tisz títsa gyakran a henger lapátokat sürített le vegővel és a hangtompító környékét tisztítsa meg gallyaktól, levelektől vagy más hulladékoktól.

A LÉGSZÚRŐ TISZTÍTÁSA

FONTOS

A légszürő tisztítása alap ve tö fontosságú a gép jó működésének és hos s zú élet- tartamának biztosítása szempontjából.

A tisztítást minden 15 munkaórat követően kell elvégezni.

A szürő tisztításához (8. Ábra):

• Nyomja meg a gombot (1), fordítsa fel a fedelet (2) és vegye ki a szűrőelemet (3).
• Mossa meg a szüröt (3) szappannal és vízzel. Ne használjon benzint, vagy más oldószert.
  – A szűrőt a levegőn hagyja megszáradni.
• Szerelje vissza a szűrőelemet (3) és zárja vissza a fedelet (2), nyomja le kattanásig.

PORLASZTÓ SZÚRŐ

A tank belsejében egy szűrő található, mely me- ga kadályozza, hogy szennyeződés kerüljön a mo torba.

Évente egyszer célszerű kicseréltetni a szűrőt Viszonteladójánál.

A GYERTYA ELLENÓRZÉSE

Megfelelő időközönként vegye le és tisztítsa meg a gyertyát oly módon, hogy az esetleges le ra - kódásokat egy fém kefével eltávolítja.

Ellenőrizze és állítsa be az elektródok közötti meg felelő távolságot. (9. Ábra)

Szerelje vissza a gyertyát megfelelően rögzítve a készletben található kulccsal.

A gyertyát hasonló jellemzőkkel rendelkező újjal kell kicserélni, ha az elektródok kiégtek vagy a szigetelő károsodott, illetve minden 50 órás működést követően.

A PORLASZTÓ SZABÁLYOZÁSA

A porlasztót a gyárban állították be úgy, hogy minden használati körülmény között a legjobb teljesítményt nyújtsa, a hatályos törvényeknek meg - felelően minimális káros gáz kibocsátásával. Nem megfelelő teljesítmény esetén ellenőrizze min denekelőtt, hogy a vágókések nincsenek-e rész legesen elakadva vagy deformálódva, majd for duljon Viszonteladójához a porlasztás és a motor ellenőrzése céljából.

- A minimális fordulatszám beállítása

FIGYELEM!

A vágóegységnek nem sza bad mozognia a motor mínímális fordulatszá mánál. Ha a vágóegység a motor mi ni mális fordulatszámán mozog, lépjen kapcsolatba a Viszonteladójával a motor megfelelő beállítása céljából.

A FORDULATSZÁMCSÖKKENTŐ KENÉSE (10. Ábra)

Minden 20 órás működést követően állítsa vissza a megfelelő kenési szintet molibdén-diszulfidos zsír segítségével, melyet a kenő be ren de zés be (1) injektál.

A FÜNYÍRÓKÉSEK ELLENÖRZÉSE ÉS TISZTÍTÁSA

FIGYELEM!

Rendszeresen el le nó riz ze, hogy a fünyírókések nem hajlottak-e meg, nem károsodtak-e, és a csavarok meg fe le lően meg vannak-e húzva.

A kések távolságának beállítására nincs szük ség, mivel az gyárilag be van állítva.

Rendszeresen végezze el a belső vájatok me g- tisz títását a törmelékektől, melyek me ga ka dá lyo- zha tják a fűnyírókések megfelelő mozgását.

A tisztí tás elvégzéséhez (11. Ábra):

• Csavarja le az anyákat (1) és távolítsa el a csava rokat (2) és a rudat (3).
• Tisztítsa meg gondosan a lyukakat (4) a portól és szennyeződésektől.
• Kenje a kések belső felületét.
• Szerelje vissza a rudat (3) a csavarokkal (2), ügyeljen a távtartók (5) megfelelő elhelyez ke-dé sére, és illessze be az alátéteket (6 és 7) az anyák (1) alá.
• Húzza meg ütközésig a csavaranyákat (1).

FIGYELEM!

Ellenőrizze mindig, hogy a csavaranyák (1) teljesen rögzítve legyenek mielött újra munkába kezdene.

A VÁGÓKÉSEK ÉLEZÉSE

A vágókések élezése akkor szükséges, amikor a vágás hatékonysága csökken és a gallyak hajlamosak gyakran beakadni.

FIGYELEM!

Elkopott pengékkel rendelkező vágókést soha nem szabad élezni, hanem ki kell cserélni.

FONTOS

Ajánlatos mindig a Viszon teladójánál végeztetni az élezést, aki megfelelő szerszámokkal és az ehhez szükséges ismeretekkel rendelkezik.

Abban az esetben, ha a vágókéseket élezni kell, ehhez finom felületű reszelőt kell használni az alábbi tanácsok betartásával (12. Ábra):

• Helyezze a reszelőt (1) a pengére (2) 45°-os szög ben és felülröl a vágószél felé haladó moz -gást végezzen.
  – Úgy végezze a műveletet, hogy a reszelőt csak az odameneti irányba használja. Amikor vis szafelé húzza emelje fel.
  – Csak nagyon kevés anyagot távolítson el.
• Távolítsa el a sorját egy fenőkö segítségével.
• Távolítson el minden a reszelés által hagyott nyomot és zsírozza be a vágókéseket mielőtt felszerelné őket.

RENDKÍVÜLI BEAVATKOZÁSOK

Minden a jelen használati utasításban fel nem tün- tetett karbantartási műveletet kizárólag a Viszont- eladója végezhet.

Nem megfelelő mühelyekben, vagy nem szakember által végzett müveletek a garancia bár mely formájának elévülését vonják maguk után.

TÁROLÁS

Minden munkavégzés után tisztítsa meg a gépet portól és szennyeződésektől, javítsa meg vagy cserélje ki a hibás alkatrészeket és zsírozza be a vágókéseket, hogy ezzel megelőzze rozs dá sodá sukat.

A gépet száraz helyen, az időjárási viszontag ságok tól védetten és megfelelően felhelyezett vágókés védőtokkal kell tárolni.

HOSSZÚ IDEJÚ MÚKÖDÉSEN KÍVÜL HELYEZÉS

FONTOS

Ha hosszú ideig nem hasz ná- Ija a gépet, mely alatt 2-3 hónapnál hosszabb idő- tartamot értünk, ajánlatos néhány tanácsot követni annak érdekében, hogy újra használatba vételkor elkerüljön esetleges nehézségeket, vagy a motor tartós károsodását.

• Tárolás

Mielött a gépet eltenné:

• Ürítse ki a tankból az üzemanyagot.
• Indítsa el a motort és tartsa minimális fordulatszámon egészen addig, amíg le nem áll, hogy ezáltal a porlasztóban maradt üzemanyagot elhasználja.
• Hagyja kihülni a motort és szerelje le a gyertyát.
• Öntsön a gyertya nyílásába egy kanál (friss) kétütemű motorokhoz való olajat.
• Húzza meg néhányszor az indítózsinórt, hogy az olajat jól eloszlassa a hengerben.
• Szerelje vissza a gyertyát a dugattyúval (a gyertya nyilásából látható) felső holt pontra amikor a dugattyú maximális járatán van.

- Újra működésbe helyezés

A gép újra működésbe helyezése:

• Távolítsa el a gyertyát.
• Húzza meg néhányszor az indítózsinórt a fö lösleges olaj eltávolítása céljából.
• Ellenőrizze a gyertyát a "Gyertya ellenőrzése" fejezetben leírtak alapján.
• Készítse elő a gépet a "Munkára történő elő készületek" fejezetben leírtak alapján.

8. HIBÁK AZONOSÍTÁSA

PROBLÉMÁK VALÓSZÍNÚ OK MEGOLDÁS

1) A motor nem indul el, vagy nem marad járatban	- Indítási eljárás nem megfelelőKoszos gyertya, vagy az elektródok közötti távolság nem megfelelőLégszűrő eltömődöttPorlasztási problémák	- Kövesse az utasításokat (lásd 5. fejezet)- Ellenőrizze a gyertyát (lásd 7. fejezet)- Tisztítsa és/vagy cserélje ki a szűrőt (lásd 7. fejezet)- Lépjen kapcsolatba Viszonteladójával
2) A motor elindul de kis teljesítménnyel működik	- Légszűrő eltömődöttPorlasztási problémák	- Tisztítsa meg és/vagy cserélje ki a szűrőt (lásd 7. fejezet)- Lépjen kapcsolatba Viszonteladójával
3) A motor szabályta-lanul működik, vagy nincs elég telje-sítménye terhelés esetén	- Koszos gyertya, vagy az elektródok közötti távolság nem megfelelőPorlasztási problémák	- Ellenőrizze a gyertyát (lásd 7. fejezet)- Lépjen kapcsolatba Viszonteladójával
4) A motor túl füstös	- Az üzemanyagkeverék nem megfelelő összetételePorlasztási problémák	- A keveréket az utasításoknak megfelelően készítse el (lásd 4. feje-zet)- Lépjen kapcsolatba Viszonteladójával

1. MÜSZAKI ADATOK

Hengerürtartalom cm	^3	24,5
Teljesítmény kW 0,85
Gyertya BOSCH L8RTF
Benzin : olaj arány 40 : 1
Tank kapacitás liter 0,41
Vágás hosszúság	mm	550
Földelés	kg	5,5
A kezelői állásnál mért egyenértékű hangnyomásszint- Mérési bizonytalanság	dB(A) dB(A)	88,9 2,5
A mért egyenértékű hangnyomásszint- Mérési bizonytalanság	dB(A) dB(A)	106 2,5
Garantált zajteljesítmény szint	dB(A)	109
Az elülső markolatnál a kéz felé továbbított rezgések- Mérési bizonytalanság	m/s ^2 m/s ^2	2,182 1,5
A hátulsó markolatnál a kéz felé továbbított rezgések- Mérési bizonytalanság	m/s ^2 m/s ^2	2,034 1,5

10. TARTOZÉKOK

Ezen a gépen a következő kóddal jelölt vágószerszámokat kell alkalmazni:

23305004/0

Mivel a gép folyamatos fejlesztés tárgyát képezi, idővel a fenti szerszámokat hasonló jellegű és tulajdonságú, az eredetivel egyenértékű és biztonságos működést biztosító szerszámokra cse-rélhetjük.

Gerbiamas kliente,

HU • Ennek a használati útmutatónak a tartalma és a benne szereplő képek kizárólag a STIGA SpA számára készültek és szerzői joggal védettek – tilos a dokumentum bármely részének vagy egészének engedély nélküli sokszorosítása és módosítása.
