KULLANIM KILAVUZU SHP 60 STIGA

TÜRKÇE - Orijinal Talimatların Tercümesi TR

STIGA SHP 60 - 1

Öncelikle ürünlerimizi seçtiğiniz için teşekkür ederiz ve bu makinenin kullanımının büyük memnuniyet sağlamasını ve beklentilerinize tamamen cevap vermesini dileriz. Bu kılavuz, makinenizi iyi tanımanız ve makinenizi güvenlik ve etkinlik şartlarında kullanmanız için hazırlanmıştır; bu kılavuzun makinenizin ayrılmaz bir parçası olduğunu unutmayınız, gerektiğiinde danışabilmeniz için bunu elinizin altında tutunuz ve makineyi başka birisine sattığınızda veya ödünç verdiğinizde kılavuzu makine ile birlikte teslim ediniz.

Yeni makineniz yürürlükteki kanunlara göre tasarlanmış ve imal edilmiştir; bu kılavuzdaki talimatlara tamamen uygun kullanıldığında (öngörülen kullanım) emniyetli ve güvenilirdir; herhangi bir farklı kullanım veya belirtilen kullanım, bakım ve onarım güvenlik kurallarına uyulmaması, “uygunsuz kullanım” olarak kabul edilir ve garantinin geçersiz kalmasına ve kullanıcı veya başkalarına zararlardan ve yaralanmalardan kaynaklanan yükümlülükleri kullanıcıya devrederek Üreticinin her türlü sorumluluktan muaf tutulmasına neden olur.

Bu kılavuzda belirtilenler ve makineniz arasında birkaç ufak fark ile karşılaştığınızda, ürünün sürekli yenilenmesi göz önünde bulundurulduğunda, bu kılavuzda bulunan bilgilerin, güvenlik ve işleme ile ilgili temel özellikler aynen korunarak, önceden bildirilmeyen değişikliklere veya güncelleme zorunluluğuna tabi olduğuna dikkat ediniz. şüphe durumunda satıcınıza başvurunuz. İyi çalışmalar!

iÇİNDEKİLER

  1. Ana komponentlerin belirlenmesi 2
  2. Semboller 3
  3. Güvenlik talimatları 4
  4. Çalışmaya hazırlık 6
  5. Çalıştırma - Kullanım - Motor stopu 7
  6. Makinenin kullanımı 9
  7. Bakım ve saklama 10
  8. Arızaları belirleme 12
  9. Teknik veriler 12
  10. Aksesualar 12

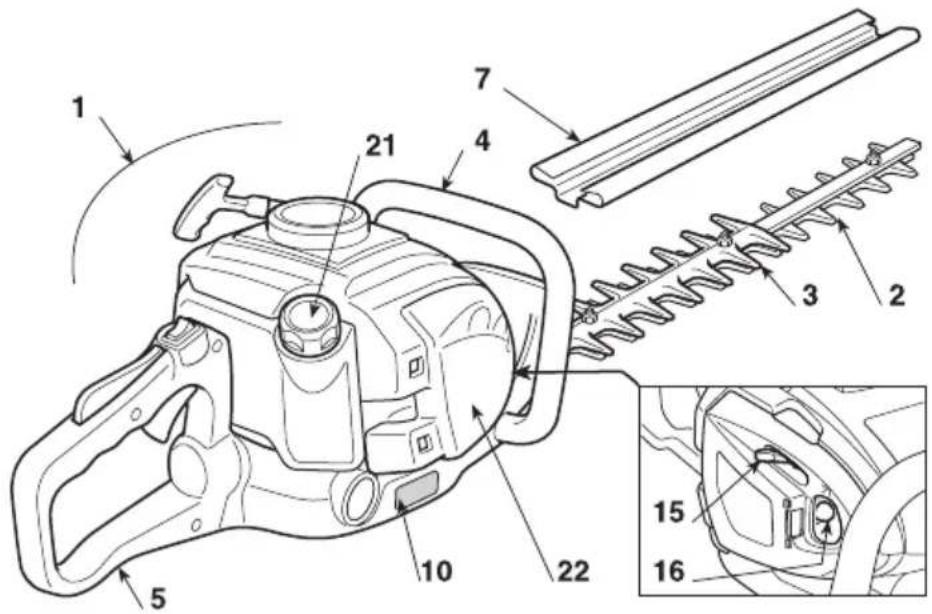

1. ANA KOMPONENTLERİN BELİRLENMESİ

  1. Motor
  2. Kesim aleti (bıçak)
  3. Kesim siperi plakası
  4. Ön kabza
  5. Arka kabza
  6. Arka kabza çözme kumandası
  7. Biçak siperi
  8. Makine etiketi

KUMANDALAR VE İKMALLER

  1. Motor stop anahtarı
  2. Biçak kumandası (Gaz kolu)
  3. Gaz emniyet kolu
  4. Marş düğmesi
  5. Ateşleyici (Starter) kumandası
  6. Emiş aygıtı (Primer) kumandası

  7. Yakıt karışımı deposu kapağı

  8. Hava filtresi kapağı

STIGA SHP 60 - KUMANDALAR VE İKMALLER - 1

10.1) Uygunluk markası
10.2) İmalatçı adı ve adresi
10.3) Göre LWA gürültü emisyon seviyesi
10.4) Makine tipi
10.6) Seri numarası
10.8) İmal yılı
10.9) Ürün Kodu
10.10) Emisyon sayısı

STIGA SHP 60 - KUMANDALAR VE İKMALLER - 2

text_image 10.1 10.2 10.4 10.10 10.3 CE Type : Made-in China Art.N. s/n 10.8 10.9 10.6 L WA dB

Uygunluk beyannamesi örneği kılavuzun sondan bir önceki sayfasında bulunmaktadır.

2. SEMBOLLER

STIGA SHP 60 - SEMBOLLER - 1

text_image 1

STIGA SHP 60 - SEMBOLLER - 2

DİKKAT: satın almış olduğunuz makine hobi amaçlı bir kullanım için üretilmiştir.

1) Dikkat! Tehlike
2) Bu makineyi kullanmadan önce talimat kılavuzunu okuyunuz.
3) İşitme organınız, telafi edilemeyecek hasar görme tehlikesi altındadır.
Makine operatörü, makineyi normal şartlarda sürekli li günlük kullanımı halinde 85 dB (A) eşit veya daha fazla gürültü seviyesine maruz kalabileceği hakkında uyarılır.

Kişisel korunma donanımı giymek zorunludur. Ma- kinenin kullanımı esnasında daima güvenlik göz- lükleri ve akustik korumalar takın. Nesnelerin düşme riskinin mevcut olduğu durumlarda koruyucu kask takın.

4) Biçak çok keskin olduğundan kolaylıkla kesiklere neden olabilir.

MAKİNE ÜZERİNDEKİ AÇIKLAYICI SEMBOLLER (mevcut ise)

STIGA SHP 60 - MAKİNE ÜZERİNDEKİ AÇIKLAYICI SEMBOLLER (mevcut ise) - 1

text_image 11 +0 12 CVOKE RUN 13

11) Yakıt karışımı deposu
12) Ateşleyici (Starter) kumandası
13) Emiş aygıtı (Primer) kumandası

3. GÜVENLİK TALİMATLARI

A) EĞİTİM

1) BU MAKİNE CİDDİ HASAR VE YARALANMA LARA YOL AÇABİLİR. Makinenin doğru kullanımı, hazırlanması, bakımı, ateşlenmesi ve durdurulması için bilgileri dikkatlice okuyun. Kumandaları ve makinenin uygun kullanımını iyi öğrenin. Motoru hızlı bir şekilde durdurmayı öğrenin.
2) Makineyi, tasarlanmış olduğu amaç için yani “ufak boyutlardaki dallı çalılardan oluşan çi tle rin ke silmesi ve düzenlenmesi” için kullanın. Herhangi başka bir kullanım, tehlikeli olabilir ve makineye hasar verebilir. Aşağıda belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı olmaksızın) uygunsuz kullanım olarak addedilir:

  • genelde çimlerin kesimi ve özellikle kaldırım yakınlarında kesim;
  • organik atıkların geri kazanılması için malzemelerin parçalanması;
  • budama işlemleri;
  • makinenin bitki sınıfına girmeyen nesneleri kesmek için kullanılması;
  • makinenin birden fazla kişi tarafından kullanılması.

3) Çocukların veya kullanım talimatlarını yeterli de - recede bilmeyen kişilerin makineyi kullan ma si na asla izin vermeyin. Yerel kanunlar, kullanıcı için minimum bir yaş sınırı tespit edebilir.
4) Makine, birden fazla kişi tarafından kullanıl ma ma-lıdır.
5) Makinenizi, asla aşağıdaki koşullarda kullan mayın:

- insanlar, özellikle de çocuklar veya hayvanlar yakınındayken;

  • kullanıcı yorgun olduğunda, kendini kötü his set-tiğinde veya ilaç, uyuşturucu, alkol veya re fleks ve dikkat yeteneklerine zararlı madde ler al dışında;
  • kullanıcı makineyi iki eliyle sıkıca tutama dı gün da ve/ veya çalışma esnasında ayaklarının ü ze rinde sağ lam şekilde dengede dura ma dı gün da.
    6) Başka kişilere veya onların mallarına gele bile cek kazalardan ve zararlardan operatörün veya kullanıcı nın sorumlu olduğunu unutmayın.

B) HAZIRLIK İşLEMLERİ

Çalışma esnasında, kullanıcı için bir engel olu şturmayan uygun bir giysi giymek gerekir.

  • Kesilmeyi önleyici korumalar ile donatılmış, vü cuda oturan koruyucu giysiler giyin.
  • Eldivenler, koruyucu gözlükler ve kaymayı ön le yici tabanlı kesilmeyi önleyici ayakkabılar kul la nin.
    – Işitme organını korumak için kulaklıklar kulla nin.
  • Makineye veya çalışma ortamında mevcut nesnelere ve materyallere takılabilecek eşar plar, göm lekler, kolyeler ve her halükarda sal lan tili veya bol aksesuarlar kullanmayın.
  • Uzun saçları uygun şekilde toplayın.

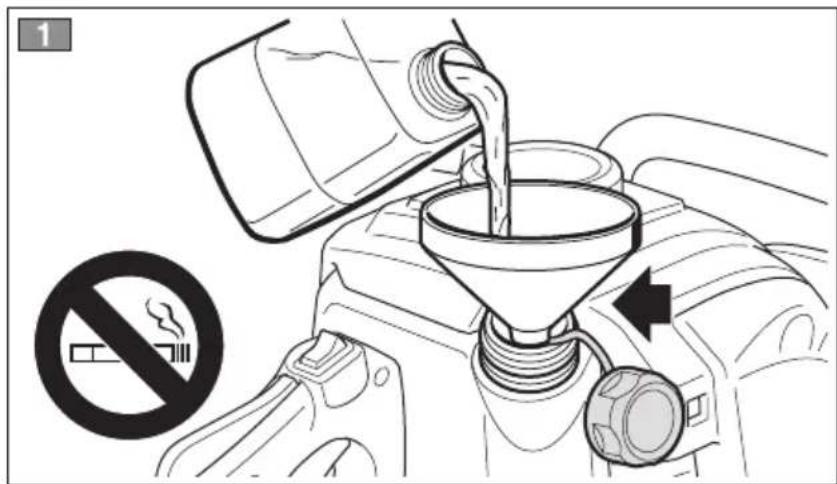

    2) DİKKAT: TEHLİKE! Benzin son derece parlayıcıdır.

  • yakıtlı, bu kullanım için onaylanmış özel kaplar da muhafaza edin;

  • yakıt ile iş gördüğünüzde sigara içmeyin;
  • iç basıncı kademeli olarak serbest bırakarak deponun kapağını yavaşça açın;
  • yakıtı bir huni kullanarak sadece açık havada doldurun;
  • motoru çalıştırmadan önce yakıt doldurun; mo tor çalışırken veya sıcakken yakıt ilave etme yin veya yakıt deposunun kapağını açmayın;
  • benzin dışarı taşığında, motoru çalıştırmayın; maki neyi yakıtın döküldüğü alandan uzakla ştırın ve yakıt tamamen buharlaşana ve benzin bu harları dağılana kadar herhangi bir yangın ih timalinin oluşmasını ön leyin;
  • makineye veya toprağa dökülmüş her benzin izini derhal temizleyin;
  • makineyi yakıt ikmalinin gerçekleştirilmiş ol duğu yerde çalıştırmayın;
  • yakıtın giysilere bulaşmasını engelleyin ve bu durumda motoru çalıştırmadan önce giysileri değiştirin;
    – deponun ve benzin kabının kapaklarını daima sıkıca kapatın ve sıkın.
    3) Arızalı veya hasarlı susturucuları değiştirin.
    4) Kullanımdan önce makinenin genel kontrolünü ve özellikle aşağıdakilerin kontrolünü gerçekleşe ştirin:

- gaz kolu ve emniyet kolu, zoraki olmayan ser best bir harekete sahip olmalıdır; bırak ma da nötr pozis yona otomatik ve hızlı şekilde dön me lidirler;

  • emniyet koluna basılmadıkça gaz kolu bloke kal malıdır;
  • motor stop anahtarı, bir pozisyondan diğerine kolay geçmelidir;
  • elektrikli kablolar ve özellikle buji kablo sunun kiler, kivilcim oluşumunu engellemek için bü tün ve sağlam olmalıdır; başlık, bujinin üstü ne doğru şekilde monte edilmiş olmalıdır.
  • makinenin kabzaları ve siperleri temiz ve kuru ol - malı, makineye sıkıca sabitlenmiş olmalıdır.
  • bıçaklar asla hasar görmemiş olmalıdır;
    5) Çalışmaya başlamadan önce tüm siperlerin doğru monte edilmiş olduklarıından emin olun.

1) Motoru tehlikeli karbon monoksit dumanlarının birikebileceği kapalı yerlerde çalıştırmayın.
2) Sadece gün ışığında veya yeterli yapay ışık ile çalışın.
3) Sağlam ve dengeli bir pozisyon edinin:

  • çalışma esnasında operatörün dengesini ga ranti etmeyen ıslak veya kaygan zeminde veya her ha - lükarda engebeli veya dik arazilerde ça lış maktan olabildiğince kaçının;
  • merdivenler ve dengesiz platformlar kullan mak tan kaçının;
  • asla koşmayın; yürüyün ve arazinin düzensizli kle -

rine ve olası engellerin mevcudiyetine dik kat edin.

- Etrafınızda bulunanların daima bilincinde olun ve makinenin gürültüsü sebebiyle farkında olamaya - cağınız olası risklere karşı tetikte olun.

4) Motoru serbest elle, sağlam şekilde yerde blo ke edilmiş makine ile çalıştırın:

- makineyi yakıt ikmali yapılmış olan yerden en az 3 metre mesafede çalıştırın;

- makinenin çalıştığı alan etrafında kimsenin bu lunmadığını kontrol edin;

- susturucuyu ve bu doğrultuda egzoz gazlarını, tutuşabilir materyallere doğru yönlendirmeyin.

5) Gerilim altındaki elektrik kablolarının yakınlarında dikkatli olun.

6) Motor ayarlarını değiştirmeyin ve motoru aşırı devir rejimine ulaştırmayın.

7) Makine minimum rejiminin, bıçakların hareketi ni engelleyecek düzeyde olduğunu ve bir hızlandır madan sonra motorun ivedilikle minimuma döndüğünü kontrol edin.

8) Bıçağı, yabancı cisimlere sert şekilde çarptır ma-maya ve bıçakların hareketinin neden olduğu olası materyal sekmelerine dikkat edin.

9) Kesim aleti yabancı bir maddeye çarparsa veya çit budama makinesi alışılmadık bir gürültü çıkarır veya titreşim yaparsa, motoru kapatın ve makineyi durdurun. Buji kablosunu bujiden çıkarın ve aşağıdaki şekilde işlem görün:

- hasarları kontrol edin;

- gevşemiş kısımlar olup olmadığını kontrol edin ve bunları sıkıştırın;

- hasarlı parçaları aynı özellikleri sahip parçalar ile değiştirin veya onarın.

10) Aşağıdakileri gerçekleştirmeden önce motoru durdurun:

- temizleme veya bir bloke sebebini giderme;

- çit budama makinesini kontrol etme, üzerinde bakım gerçekleştirme veya çalışma;

- kesim aletinin pozisyonunu ayarlama;

- makineyi denetimsiz bırakma.

1) Makinenin her zaman güvenli çalışma şartla rında bulunduğundan emin olmak için, somunları ve vidaları sıkılı muhafaza edin. Güvenlik ve ve rim düzeyini koru mak için düzenli bir bakım te meldir.

2) Makineyi, deposunda benzin bulunurken, ben zin buharlarının alev, kıvılcım veya güçlü bir ısı kay nağıyla temas edebileceği bir yere kaldır ma yın.

3) Makineyi herhangi bir ortama yerleştirmeden önce, motoru soğumaya bırakın.

4) Yangın riskini azaltmak için motoru, egzoz su stu rucusunu ve benzin depolama bölgesini dal, ya prak ve aşırı gres artıklarından temiz tutun; ke sim artıklarının bulunduğu kapları kapalı bir orta m da bırakmayın.

5)Yakıt deposunu boşaltmak gerektiğinide, bu i şle mi açık havada ve motor soğukken gerçe kle ştirin.

6) Kesim aletine her müdahalede çalışma eldi venlerini giyin.

7) Biçakların her zaman bilenmiş olduklarıa dik kat

edin. Biçaklara ilişkin her işlem, özel araç ge reç kul- lanımı ile birlikte spesifik bir ustalık ge rek ti rir; her türlü güvenlik nedenlerinden ötürü bu i şlem lerin uzman bir merkez nezdinde ger će kle ştirilmesi uygundur.

8) Güvenlik nedenlerinden, aşınmış veya hasar gör -müş kesim aleti veya başka parçalar ile makineyi asla kullanmayın. Hasar görmüş parçalar değiştirilmeli ve asla ona rıl mamalıdır. Sadece orijinal yedek parçalar kul la nın. Eşdeğer kalitede olmayan parçalar, ma ki- ne nize hasar verebilir ve güvenlik açısından teh li keli olabilir.

9) Makineyi çocukların ulaşamayacakları yerlere kaldırın!

E) TAŞIMA VE HAREKET ETTİRME

1) Makinenin kontrol edilmesi, hareket ettirilmesi veya taşınması her gerektiğinde aşağıdaki yap mak gerekir:

- motoru kapatın, bıçakların durmasını bekleyin, buji başlığını çıkarın ve makinenin soğumasını bekleyin;

- bıçakların siperini uygulayın;

- makineyi sadece kabzalardan tutun ve biçakları, marş yönünün tersine yönlendirin.

2) Makine motorlu bir taşıt ile taşındığında, ma ki- ne yi kimse için tehlike oluşturmayacak şekilde yer- leştirmek ve olası hasar görme ve yakıt taş ma sina sebep olarak devrilmesini önlemek üzere sağlam şekilde sabitlemek gerekir.

F) KILAVUZUN OKUNMASI

Kılavuz metninde özel önemli bilgiler içeren bazı pa -ragraflar, farklı belirginleştirme dereceleri ile işaretlenmiştir; bunun anlamı aşağıdaki gibidir:

NOT

veya

ÖNEMLİ

Makineye zarar vermemek

veya hasar yaratmamak amacıyla daha önceden belirtilenleri, açıklamalar veya diğer bilgiler ile tamamlar.

DİKKAT!

Uyulmaması halinde ki şi sel

yaralanma veya üçüncü şahısların ya ra lan ması ihtimali.

TEHLIKE!

tehlikesi ile ciddi kişisel yaralanma veya üçün cü şahısların yaralanması ihtimali.

4. ÇALIŞMAYA HAZIRLIK

MAKİNE KONTROLÜ

Çalışmaya başlamadan önce aşağıdakileri yapmak gerekir:

  • makine ve biçak üzerinde gevşemiş vidalar bulunmadığını kontrol edin;
  • bıçakların keskin olduğunu ve hasar izleri bulundurmadığını kontrol edin;
    – hava filtresinin temiz olduğunu kontrol edin;
  • korumaların iyice sabitlenmiş ve etkin ol du kla rı nı kontrol edin;
  • kabzaların sabitlemesini kontrol edin.

KARIŞIM HAZIRLAMA

Bu makine, benzin ve yağlayıcı yağdan oluşan bir karışım gerektiren iki zamanlı bir motor ile donatılmıştır.

ÖNEMLİ

Sadece tek başına benzin

kul la nimı motora hasar verir ve garantinin geçersiz kalmasına neden olur.

ÖNEMLİ

Performansı korumak ve me-

kanik organların ömrünü garanti etmek için sadece kaliteli yakıt ve yağlayıcı kullanın.

- Benzin özellikleri

Sadece oktan sayısı en az 90 N.O. olan kur şun suz benzin (çevreci benzin) kullanın

ÖNEMLİ

Çevreci benzin, 2 aydan faz-

la tankta muhafaza edildiğinde birikim yapma eğili mi gösterir Her zaman taze benzin kullanın!

- Yağ özellikleri

Sadece iki zamanlı motorlar için özel, mükemmel kaliteli sentetik yağ kullanın.

Saticınız nezdinde, yüksek bir koruma garanti edecek düzeyde bu tip motorlar için özel olarak tasarlanmış yağlar mevcuttur.

Bu yağların kullanımı, %2,5 oranında bir karışım oluşumunu sağlar, yani her 40 ölçü benzin için 1 ölçü yağ.

- Karışım hazırlama ve muhafaza etme

TEHLIKE!

Benzin ve karışım yanıcıdır!

  • Benzini ve karışımı, yakıtlar için onayl anmış kaplar içinde, güvenli yerlerde, ısı kaynaklarından veya serbest alevlerden uzakta muhafaza edin.
  • Kapları, çocukların ulaşabilecekleri yerler de bırakmayın.
  • Karışım hazırlama esnasında sigara içmeyin ve benzin buharlarını içinize çekmekten kaçının.

Tablo, kullanılan yağ tipine göre karışım ha zır la-ma da kullanılacak benzin ve yağ miktarlarını be-lirtir.

Benzin Sentetik yağ 2 Zamanlı
litre litre cm3
10,02525
20,05050
30,07575
50,125125
100,250250

Karışım hazırlamak için aşağıdaki dilari yapmak gerekir:

  • Onaylanmış bir tank içine benzin miktarının yaklaşık yarısını koyun.
  • Tabloda belirtilene göre yağın hepsini ekleyin.
  • Benzinin geri kalanını koyun.
  • Kapağı kapatın ve iyice çalkalayın.

ÖNEMLİ

Karışım eskimeye tabidir. Bi-

rikim oluşumunu önlemek için aşırı miktarlarda karışım hazırlamayın.

ÖNEMLİ

Kullanım anında karışım ve

benzin kaplarının karışmasını önlemek için bunları farklı ve ayırt edilebilir şekilde tutun.

ÖNEMLİ

Olası birikimleri gidermek i çin

benzin ve karışım kaplarını düzenli olarak te mizleyin.

YAKIT İKMALİ

STIGA SHP 60 - YAKIT İKMALİ - 1

TEHLİKE!

Yakıt ikmali esnasında siga ra içmeyin ve benzin buharlarını içinize çekmekten kaçının.

STIGA SHP 60 - TEHLİKE! - 1

DİKKAT!

Tankın içinde bir basınç oluşmuş olabileceğinden tankın kapağını dikkatlice açın.

Yakıt ikmalini gerçekleştirmeden önce aşaığı da ki- le ri yapmak gerekir:

  • Karışım tankını iyice çalkalayın.
  • Makineyi, depo kapağı yukarı gelecek şekilde sabit pozisyonda düz bir yere koyun.

  • Yakıt ikmal edilmesi esnasında deponun içine kir girmesini önlemek için deponun kapağını ve etrafındaki bölgeyi temizleyin

  • Basıncı kademeli olarak boşaltmak için de po nun kapağını dikkatlice açın. Depoyu ağzına kadar doldurmaktan kaçınarak bir huni aracılığıyla ik-mali gerçekleştirilirin (Res. 1).

STIGA SHP 60 - DİKKAT! - 1

DİKKAT!

Her zaman deponun ka pağini iyice sıkıştırarak kapatın.

STIGA SHP 60 - DİKKAT! - 1

DİKKAT!

Makineye veya toprağa dö külmüş her yağ damlasını anında temizle yin ve benzin buharları dağılana kadar motoru ça- listirmayın.

5. ÇALIŞTIRMA - KULLANIM - MOTOR STOPU

MOTORU ÇALIŞTIRMA

STIGA SHP 60 - MOTORU ÇALIŞTIRMA - 1

DİKKAT!

Motoru çalıştırma, yakıt ikmalinin yapıldığı yerden en az 3 metre me safede gerçekleştirilmelidir.

Motoru çalıştırmadan önce aşağıdakikeri yapmak gerekir:

  • Makineyi, toprağın üzerinde dengeli pozisyona yerleştirin.
    – Biçak siperlerini çıkarın.
  • Biçağın toprağa veya diğer nesnelere değmediğinden emin olun.
  • Kabzanın merkezi pozisyonda bloke edilmiş olduğundan emin olun.

- Soğuk çalıştırma

NOT

"Soğuk" çalıştırma, motor stopundan en az 5 dakika sonra veya bir yakıt ikmalinden sonra çalıştırma anlamına gelir.

Motoru çalıştırmak için aşağıdakikerli yapmak gerekir (Res. 2):

  1. Anahtarı (1) «I» pozisyonuna getirin.

  2. Yakıt havalandırma borusundan çıkana kadar 7-10 defa "primer" topuzuna (2) hafifçe basın.

  3. Starterin kumanda kolunu (3) «CHOKE» po zi-syo nuna getirin.
  4. Çalıştırma esnasında kontrolü kaybetmemek için kabzanın üzerinde bir elle makineyi toprak üzerinde sıkıca tutun.

STIGA SHP 60 - NOT - 1

DİKKAT!

Makine dengeli tutulma diğın da, motor itmesi operatörün dengesini kaybettirebilir veya bıçağın bir engele veya operatörün kendisine doğru fırlamasına se bep olabilir.

  1. Marş düğmesini, belirli bir direnç algılayana kadar, 10 -15 cm yavaş şekilde çekin ve sonra ilk ateşleme seslerini algılayana kadar birkaç defa daha çekin.

ÖNEMLİ

Kopmalari önlemek için ipi tüm uzunlugunca çekmeyin; ipi, ip kilavuz deligi kenari boyunca sürtmeyin ve bunun kontrolsüz içeri girmesini önleyerek dügmeyi kademeli olarak birakin.

  1. Marş düğmesini, motorun regüler şekilde a teşlen mesini elde edene kadar yeniden çekin.
  2. Starterin kumanda kolunu (3) «RUN» pozis-yonuna getirin.
  3. Devirlerin maksimumuna hızlandırmadan ön ce en az 1 dakika motoru minimumda dönmeye bırakın.

ÖNEMLİ İşletme ipinin tutamağı (4), starter kumanda kolu (3) «CHOKE» pozisyonundayken sürekli olarak işletildiğinde motor boğulabilir ve işletmeyi zorlaştırabilir.

Motorun boğulması durumunda bujiyi sökün ve yakıt fazlasını gidermek için işletme ipinin tu ta ma ğını (5) hafifçe çekin, daha sonra bujinin e lek trotlarını kurulayın ve bujiyi tekrar motora monte edin.

- Sıcak çalıştırma

Sıcak çalıştırma (motor stopundan hemen sonra) için bir önceki prosedürün 1 - 4 - 5 - 6 noktalarını izleyin.

MOTORUN KULLANIMI (Res. 3)

Kesim aletinin hızı, arka kabzada (2) bulunan gaz kolu (1) tarafından ayarlanır.

Bu kolun çalıştırılması sadece aynı anda gü ven lik koluna (3) basılırsa mümkündür.

Hareket, motordan bıçaklara motor minimu m day- ken bıçakların hareketini engelleyen santrifüjlü kütlelerin friksiyonu aracılığıyla aktarılır.

⚠ DİKKAT! Kesim aleti, minimumda olan motor ile hareket ediyor ise makineyi kullanmayın; bu durumda satıcınıza başvurmanız gerekir.

Doğru çalışma hızı, strok sonunda gaz kolu (1) ile elde edilir.

ÖNEMLİ Makinenin ilk 6-8 çalışma sa- ati esnasında motoru devirlerin maksimumunda kullanmaktan kaçının.

Motoru durdurmak için aşağıdakikeri yapmak gerekir:

- Gaz kolunu (1) bırakın ve motoru birkaç saniye minimumda dönmeye bırakın.

- Anahtari (2) «O» pozisyonuna getirin.

⚠ DİKKAT! Gaz kolunu minimuma getirdikten sonra bıçakların durması için bir kaç saniye gerekir.

⚠ DİKKAT! Acil durum sebebi stop durumunda, şalteri derhal «O» pozisyonuna getirin.

6. MAKİNENİN KULLANIMI

Başkalarına ve çevreye saygı için aşaığı da ki le ri yapmak gerekir:

  • Rahatsızlık kaynağı olmaktan kaçının.
  • Kesim sonrasında materyallerin bertaraf edilme sinde yerel kanunlara aynen uyun.
  • Yağların, benzinin, aşınmış parçaların veya çevreye zarar verebilecek herhangi bir nes nenin bertaraf edilmesinde yerel ka nun la ra aynen uyun.
  • Ambalaj malzemelerinin bertaraf edilmesi yürürlükteki yerel hükümlere göre gerçekleştirilmelidir.

DİKKAT!

Titreşimlere uzun süre ma ruz kalma, zarar görmelere ve özellikle do la şım sistemi sorunları bulunan kişilerde nö ro vasküler rahatsız liklara ("Raynaud fe no me ni" veya "beyaz el" olarak da bilinen) ne den olabilir. Belirtiler ellerde, bilek -lerde ve parmaklarda görülebilir ve his kaybı, uyuşma, kaçınma, ağrı, renk kaybı veya derinin yapisal değişikliklerine neden olur. Bu etkiler, düşük ortam sıcaklıkları ve/veya kabzalar üzerinde aşırı bir kavrama sebebi daha büyük boyutlara ulaşabilir. Belirtiler ile karşılaşıldığında makinenin kullanım sürelerini azaltmak ve bir doktara danışmak gerekir.

! TEHLIKE!

Bu makinenin ateşleme tesisatı, vasat büyüklükte bir elektromanyetik alan yaratır; ancak, operatörün vücuduna implant edilmiş aktif veya pasif tıbbi cihazların işlemesi üzerinde etkileşim gösterme imkanı tamamen göz ardı edilemez. Bu tür etkileşimlerin operatörün sağlığı açısından olası ciddi risklere yol açabileceği dikkate alınmalıdır. Bu doğrultuda, makineyi kullanmadan işbu tıbbi cihazları taşıyanların, önce doktora veya söz konusu makinelerin üreticilerine danışması tavsiye edilir.

DİKKAT!

Çalışma esnasında uy gun bir giysi giyin. Saticınız iş güvenliğini ga ran ti etmeye en uygun iş kazalarını önleme mal zemeleri hakkın daki bilgileri size verecek düzeydedir.

DİKKAT!

Çalışma esnasında kırılma veya kaza durumunda, derhal motoru durdurun ve başka hasarlara sebep olmamak için makineyi uzaklaştırın; kişilerde veya üçüncü şahıslarda ya -ralanmalara neden olan kazalar durumunda, derhal içinde bulunulan duruma en uygun ilk yardım pro -sedürlerini uygulayın ve gerekli tedaviler için bir Sağlık Ocağına başvurun. Gözden kaçmaları durumunda kişilerde veya hayvanlarda hasar veya yaralanmalara yol açabilecek olası kalıntıları dikkat-lice giderin.

KABZA AYARI (Res. 5)

Arka kabza (1), çitleri düzeltme işlemlerini daha rahat gerçekleştirmek için kesim aletine göre 3 farklı pozis - yonda yönlendirilebilir.

DİKKAT!

Kabza ayarı motor kapa liy ken

gerçekleştirilmelidir.

  • Çözme kolunu (2) alçaltın.
  • Arka kabzayı (1) istenen pozisyona getirin.
  • Makineyi kullanmadan önce çözme kolunun (2) tama men yüksek pozisyona dönüş ol du gün dan ve arka kabzanın iyice sabit ol du gün dan emin olun.

DİKKAT!

Çalışma esnasında arka kabza kesim aletinin aldığı pozisyondan bağımsız olarak her zaman dikey olmalıdır (3).

KESİM YÖNTEMİ

DİKKAT!

Kesim esnasında makine her zaman iki elle sıkıca tutulmalıdır.

DİKKAT!

Çalışma esnasında bıçaklar sıkıştığında veya çitlerin dallarına ta kıl dı gün da der hal motoru durdurun.

Her zaman için önce çitlerin iki dikey yanını ve sonra üst kısmını kesmek tercih edilir.

• Dikey kesim (Res. 6)

Kesim, bıçağı gövdeden olabildiğince uzak tu ta- rak aşağıdaki yukarı doğru bir ark hareketiyle ger çe- kleştirilmelidir.

- Yatay kesim (Res. 7)

En iyi sonuçlar kesim yönüne hafif eğimli (5° - 10°) biçak ile, bir ark hareketi ile ve özellikle çok gür çitler duru - munda yavaş ve düzenli bir iler le me ile elde edilir.

ÇALIŞMA ESNASINDA BIÇAKLARIN YAĞLANMASI

Çalışma esnasında kesim aleti aşırı ısındığında bıçakların iç yüzeylerini yağlamak gerekir.

DİKKAT!

Bu işlem motor kapa lıy ken ve bıçaklar duruyorken gerçekleştirilmelidir.

ÇALIŞMA SONU

Çalışma bittiğinde aşağıdaki yapmak gerekir:

– Daha önce belirtildiği gibi motoru durdurun (Böl. 5).
- Biçakların durmasını bekleyin ve korumayı monte edin.

7. BAKIM VE SAKLAMA

Makinenin orijinal etkinliğini ve kullanım gü ven- liğini zaman içinde korumak için doğru bir bakım temeldir.

STIGA SHP 60 - BAKIM VE SAKLAMA - 1

DİKKAT!

Bakım işlemleri esna sin da aşağıdakileri yapmak gerekir:

  • bujinin başlığını çıkarın.
  • Motorun uygun şekilde soğumasını be kleyin.
  • Biçaklar ile ilgili işlemlerde koruyucu eldiven ler kullanın.
  • Biçak üzerine müdahale durumları dışında, biçak siperlerini takılı tutun.
  • Yağları, benzini veya diğer kirletici ma teryal leri çevreye atmayın.

MOTOR VE SUSTURUCU TEMİZLIĞI

Yangın riskini azaltmak için basınçlı hava ile silindi rinin kanatlarını sık sık temizleyin ve susturucu bölgesini dallardan, yapraklardan veya diğer artıklardan arındırın

HAVA FILTRESI TEMİZLIĞI

ÖNEMLİ

Hava filtresi temizliği, ma kine nin iyi işlemesi ve ömrü için temeldir.

Temizlik, her 15 çalışma saatinde bir ger će kle şti- rilmelidir.

Filtreyi temizlemek için aşağıdakikerli yapmak gerekir (Res. 8):

  • Tuşa (1) basın, kapağı (2) ters çevirin ve filtre elemanını (3) çıkarın.
  • Filtre elemanını (3) su ve sabun ile yıkayın. Benzin veya başka solventler kullanmayın.
  • Filtreyi kuruması için açık havada bırakın.
  • Filtreleme elemanını (3) yeniden takın ve klik sesini duyana kadar bastırarak, kapağı (2) tekrar kapatın.

YAKIT FILTRESI

Deponun içinde kirlerin motorun içine girmesini önleyen bir filtre bulunur.

Yıl da bir kez Saticınız tarafından filtreyi deği ştirt-me niz gerekir.

BUJİ KONTROLÜ

Periyodik olarak olası artıkları metal ufak bir fırça ile çıkararak bujiyi sökün ve temizleyin.

Elektrotlar arasındaki doğru mesafeyi kontrol e din ve yeniden düzenleyin (Res. 9).

Bujiyi tedarikteki anahtar ile iyice sıkıştırarak tek rar monte edin.

Yanmış elektrotlar veya aşınmış yalıtıcı du ru mun da ve her halükarda her 50 işleme saatinde bir, buji aynı özellikleri sahip bir diğeri ile deği ştirilmelidir.

YAKIT AYARI

Karbüratör, yürürlükteki kanunlara göre minimum zararlı gaz emisyonu ile her kullanım durumunda maksimum verimi elde edecek şekilde fabrikada ayarlanır.

Kötü verim durumunda her şeyden önce bı ça kların kısmen bloke veya aşınmış olmadığını kontrol edin ve sonra karbürasyon ve motor kontrolü için Satıcınıza başvurun.

- Minimum ayarı

STIGA SHP 60 - YAKIT AYARI - 1

DİKKAT!

Motor minimumdayken ke sim aleti hareket etmemelidir. Kesim aleti, mi nimumda olan motor ile hareket ediyor ise, mo torun düzgün şekilde ayarlanması için satıcınıza başvurmanız gerekir.

REDÜKTÖR YAĞLAMASI (Res. 10)

Her 20 çalışma saatinde bir, molibden bisülfürlü özel gresi gresleyiciye (1) enjekte ederek se vi ye yi yeniden düzenleyin.

BIÇAKLARIN KONTROLÜ VE TEMİZLİĞI

STIGA SHP 60 - BIÇAKLARIN KONTROLÜ VE TEMİZLİĞI - 1

DİKKAT!

Bıçakların bükülmemiş

veya hasar görmemiş olduklarıı ve vidaların uygun şekilde sıkıştırılmış olduklarıı periyodik olarak kontrol edin.

Tolerans önceden fabrikada belirlenmiş ol du gün-dan bıçaklar arasındaki mesafenin ayarlanması gerekmez.

Bıçakların doğru kaymasını engelleyebilecek ar tıkların iç yivlerden temizlenmesini periyodik o la rak gerçekleştirmek gerekir.

Temizliği gerçekleştirmek için aşağıdaki yapmak gerekir (Res. 11):

- Somunları (1) gevşetin ve vidaları (2) ve palayı (3) çıkarın.

  • Yuvaları (4), tozdan ve artıklardan özenli şe kil de temizleyin.
  • Biçakların iç yüzeylerini yağlayın.
  • Mesafeleyicileri (5) ve rondelaları (6) ve (7) ö zen li şekilde somunların (1) altına yer le ştirme ye dikkat ederek vidalar (2) ile palayı (3) yeni den monte edin.
  • Somunları (1) iyice kilitleyin.

STIGA SHP 60 - DİKKAT! - 1

DİKKAT!

Çalışmaya devam et meden önce her zaman somunların (1) iyice kilitlenmiş olduğunu kontrol edin.

BIÇAKLARIN BİLENMESİ

Kesim verimi azaldığında ve dallar sık sık ta kılma ya başladığında bileme gereklidir.

STIGA SHP 60 - BIÇAKLARIN BİLENMESİ - 1

DİKKAT!

Aşınmış uçlu bir biçak a sla bilenmemeli, her zaman değiştirilmelidir.

ÖNEMLİ

Bilemenin özel takımlara ve gerekli niteliğe sahip Saticınız tarafından gerçekleştirilmesi her zaman için tercih edilir.

Bıçakların bilenmesi gerektiğinde, aşağıdaki bilgileri uygulayarak ince grenli bir eğe kullanmak gerekir (Res 12):

  • Eğeyi kesici ucun üzerine 45°'lik bir açı ile daya yın ve yukarıdan kesici uca doğru bir ha re ket ile devam edin.
  • Eğenin sadece gidiş yolu üzerinde etki gö sterme sini sağlayın ve dönüş yolunda eğeyi çekin.
  • Çok az materyal çıkarın.
  • Tüm çapakları bir biley taşı ile giderin.
  • Bıçakları yeniden monte etmeden önce tüm eğeleme izlerini giderin ve bıçakları yağlayın.

OLAĞANÜSTÜ MÜDAHALELER

Bu kılavuzda bulunmayan her bakım işlemi sa de ce Saticınız tarafından gerçekleştirilmelidir.

Uygun olmayan yerlerde veya nitelikli olmayan kişiler tarafından gerçekleştirilen işlemler, her tür lü garantinin geçersiz kalmasına neden olur.

MUHAFAZA ETME

Her çalışma sonunda, makineyi tozdan ve artı klar dan titizlikle temizleyin, kusurlu parçaları ona rın veya değiştirin ve pası önlemek için bıçakları yağlayın.

Makine, bıçakların koruması doğru şekilde monte edilmiş olarak hava değişikliklerinden korunan, kuru bir yerde muhafaza edilmelidir.

UZUN SÜRE ÇALIŞMAMA

ÖNEMLİ

Makine için 2-3 aydan daha fazla bir çalışmama süresi öngörüldüğünde, çalışmaya başlamadaki zorlukları veya motora kalıcı zararları önlemek için bazı önlemleri uygulamak gerekir.

- Depolama

Makineyi kaldırmadan önce aşağıdaki yap mak gerekir:

  • Yakıt deposunu boşaltın.
  • Motoru çalıştırın ve karbüratörün içinde kalmış tüm yakıtı tüketecek şekilde stop edene kadar minimumda çalıştırın.
  • Motoru soğumaya bırakın ve bujiyi sökün.
  • Buji deliğine bir çay kaşığı 2 zamanlı motorları için yağ (yeni) dökün.
  • Silindir içinde yağı dağıtmak için işletme ipini birkaç kez çekin.
  • Ust ölü noktaya (piston maksimum sto kun dayken buji deliğinden görülebilir) piston ile bujiyi tekrar monte edin

- Yeniden faaliyete geçme

Makineyi tekrar faaliyete geçirme anında a şa ğı dakileri yapmak gerekir:

  • Bujiyi çıkarın.
  • Yağ fazlalıklarını gidermek için işletme ipini birkaç kez çalıştırın.
  • Bujiyi "Buji kontrolü" bölümünde belirtildiği gibi kon trol edin.
  • Makineyi "Çalışmaya hazırlık" bölümünde be lirtildiği gibi hazırlayın.

8. ARIZALARI BELİRLEME

ARIZA OLASI NEDEN ÇÖZÜM

1) Motor çalışmıyor veya çalışır pozisyon-da kalmıyor- Çalıştırma prosedürü doğru değil- Buji kirli veya elektrotlar arasındaki mesafe doğru değil- Hava filtresi tıkalı- Karbürasyon problemleri- Talimatlara uyun (bakınız böl.5)- Bujiyi kontrol edin (bakınız böl.7)- Filtreyi temizleyin ve/veya değiştirin (bakınız böl.7)- Saticınıza başvurun
2) Motor çalışıyor fakat az güce sahip- Hava filtresi tıkalı- Karbürasyon problemleri- Filtreyi temizleyin ve/veya değiştirin (bakınız böl.7)- Saticınıza başvurun
3) Motor düzensiz işliyor veya yük altında güce sahip değil- Buji kirli veya elektrotlar arasındaki mesafe doğru değil- Karbürasyon problemleri- Bujiyi kontrol edin (bakınız böl.7)- Saticınıza başvurun
4) Motor aşırı duman çıkarıyor- Hatalı karışım kompozisyonu- Karbürasyon problemleri- Karışımı talimatlara göre hazırlayın (bakınız böl.4)- Saticınıza başvurun

9. TEKNİK VERİLER

Hacmi cm ^3 24,5
Güç kW 0,85
Buji BOSCH L8RTF
Benzin : yağ oranı 40 : 1
Depo kapasitesi litre 0,41
Kesim uzunluğu mm 550
Kütlekg5,5
Operatör kulağı ses gücü seviyesi- Ölçü belirsizliğidB(A)dB(A)88,92,5
Ölçülen ses gücü seviyesi- Ölçü belirsizliğidB(A)dB(A)1062,5
Garanti edilen ses güç seviyesidB(A)109
Ön kabza üzerindeki ele aktarılan titreşim- Ölçü belirsizliğim/s ^2 m/s ^2 2,1821,5
Arka kabza üzerindeki ele aktarılan titreşim- Ölçü belirsizliğim/s ^2 m/s ^2 2,0341,5

10. AKSESUARLAR

Bu makine üzerinde aşağıdaki kodu taşıyan kesim aletlerinin kullanılması öngörülmüştür:

Ürünün gelişimi dikkate alınarak, yukarıda belirtilen kesim aletleri, benzer değiştirilebilirlik ve işleme güvenliği özelliklerine sahip diğer aletler ile zaman içinde değiştirilebilirler.

TR • Bu Kullanıcı Kılavuzundaki içerik ve resimler açıkça STIGA SpA için üretilmiştir ve telif hakkı ile korunmaktadır – dokümanın izinsiz olarak tamamen ya da kısmen herhangi bir şekilde çoğaltılması ya da değiştirilmesi yasaktır.

STIGA SHP 60 - AKSESUARLAR - 1

STIGA SHP 60 - AKSESUARLAR - 2

Kılavuz asistanı
Anthropic tarafından desteklenmektedir
Mesajınız bekleniyor
Ürün bilgisi

Marka : STIGA

Model : SHP 60

Kategori : Çit budayıcılar
