BRUGSANVISNING SHP 60 STIGA

DANSK - Oversættelse af den originale brugsanvisning DA

Vi takker Dem for valget af vores produkt, og vi håber, at brugen af denne nye maskine - den bærbare hækkeklipper - giver Dem gode resultater og lever op til Deres forventninger. Denne manual er udformet således, at De kan blive fortrolig med maskinen og anvende den på en sikker og effektiv måde. Glem ikke, at manualen er en del af maskinen. Opbevar den, således at der nemt kan indhentes oplysninger heri. Såfremt maskinen videresælges eller udlånes, skal manualen udleveres til den nye ejer.

Denne nye maskine er designet og konstrueret i overensstemmelse med de gældende normer og er derfor pålidelig og driftsikker, såfremt den anvendes under overholdelse af anvisningerne i denne manual ("tilladt brug"). Al anden brug eller manglende overholdelse af sikkerhedsforskrifterne vedrørende brug, vedligeholdelse og reparation betragtes som "ukorrekt brug" og medfører bortfald af garantien. Endvidere bortfalder fabrikantens ansvar; operatøren er således ansvarlig for udgifterne som følge af skader eller kvæstelser på sig selv eller andre personer.

Der kan være mindre forskelle mellem oplysningerne i denne manual og Deres maskine, idet vi konstant forbedrer vores produkter. Oplysningerne i denne manual kan ændres uden forudgående meddelelse herom og uden, at fabrikanten har pligt til at bekendtgøre opdateringerne. De karakteristika, der er væsentlige for sikkerhed og funktion, forbliver dog uændret. I tvivlstilfælde bedes De rette henvendelse til Deres forhandler. God arbejdslyst!

INDHOLDSFORTEGNELSE

1. Identifikation af hovedkomponenter 2
2. Symboler 3
3. Sikkerhedsforskrifter 4
4. Forberedelse til arbejdet 6
5. Start - Anvendelse - Standsning af motoren 7
6. Anvendelse af maskinen 9
7. Vedligeholdelse og opbevaring 10
8. Fejlfinding 12
9. Tekniske data 12
10. Tilbehør 12

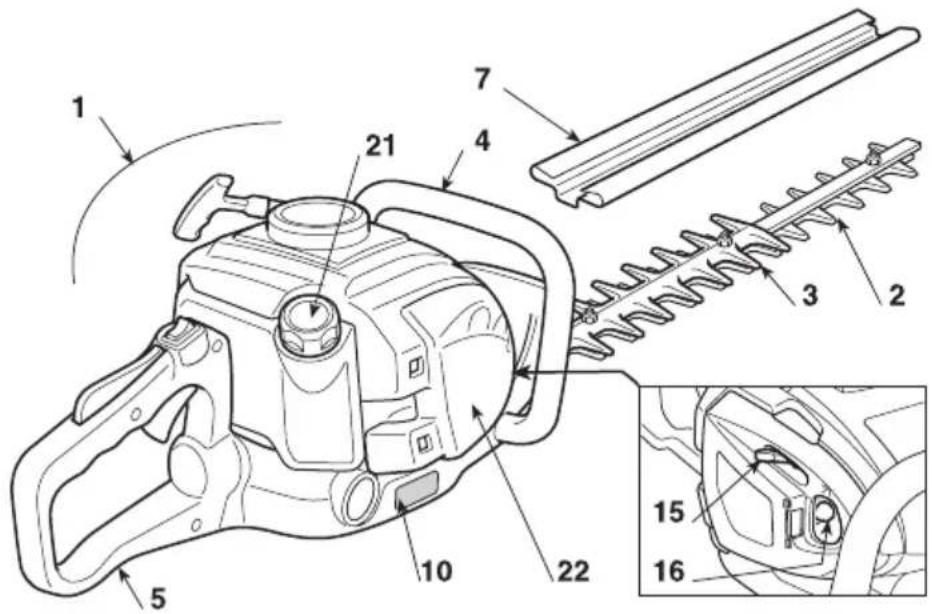

1. IDENTIFIKATION AF HOVEDKOMPONENTER

1. Motor
2. Skær (klinge)
3. Beskyttelsesplade
4. Forreste håndtag
5. Bagerste håndtag
6. Betjening til frigørelse af bagerste håndtag
7. Beskyttelse for klinge
8. Identifikationsskilt

BETJENINGER OG PÄFYLDNINGER

1. Afbryder for standsning af motor
2. Betjening for klinge (speederhändtag)
3. Sikkerhedshåndtag for speeder
4. Startgreb
5. Starter

6. Primer

7. Dæksel til brændstoftank

8. Låg til luftfilter

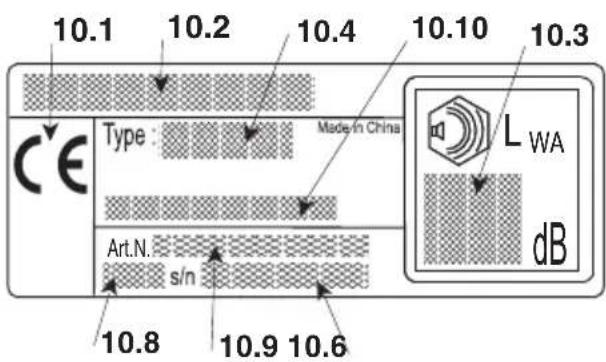

10.1) Overensstemmelsesmerke
10.2) Fabrikantens navn og adresse
10.3) Lydeffektniveau (LWA)
10.4) Type af maskine
10.6) Serienummer
10.8) Konstruktionsår
10.9) Varenummer
10.10) Antal emissioner

10.1 10.2 10.4 10.10 10.3 CE Type : Made-in China Art.N. s/n 10.8 10.9 10.6 LWA dB

En kopi af overensstemmelseserklæringen findes på den næstsidste side i brugsanvisningen.

2. SYMBOLER

1

ADVARSEL: Maskinen er designet til brug i private husholdninger.

1) Advarsel! Fare
2) Læs betjeningsvejledningen før maskinen tages i brug.
3) Deres hørelse kan lide uoprettelig skade. Alle, som betjener denne maskine under normale forhold ved vedvarende daglig brug, kan ud sættes for et støjniveau, der svarer til eller overskrider 85 dB(A).

Brugeren skal anvende personlige værnemidler. Bær altid sikkerhedsbriller og høreværn i forbindelse med brug af maskinen.

Hvis brugeren arbejder i et område, hvor der er risiko for nedfaldende genstande, skal brugeren bære sikkerhedshjelm.

4) Klingen er meget skarp og kan let medføre sår.

SIMBOLER PÅ MASKINEN (findes kun i nogle modeller)

11 +0 12 CVOKE RUN 13

1) DENNE MASKINE KAN MEDF∅RE ALVOR-LIGE SKADER OG KVÆSTELSER. Læs anvis- ningerne vedrørende korrekt brug, forberedelse, vedligeholdelse, start og standsning af maskinen omhyggeligt. Bliv fortrolig med maskinens betje- ning og dermed selve brugen af maskinen. Lær at standse motoren hurtigt. 2) Brug kun maskinen til det formål den er bereg- net til, dvs. klipning og udtynding af hække, der består af buske med grene i en mindre størrelse. Enhver anden brug af maskinen er far- lig og kan skade den. Ukorrekt brug er for eksem- pel (men ikke udelukkende):

• klipning af græs i almindelighed, især i nærhe- den af buske;
  – findeling af materialer til kompostering;
• beskæringsarbejde;
• anvendelse af maskinen til skæring af materialer af ikke-vegetabilsk oprindelse;
• når maskinen anvendes af flere brugere.
  3) Lad aldrig børn eller personer, som ikke har det nødvendige kendskab til maskinen, bruge den. Der kan lokalt være fastsat en minimum al der-sgrænse for brug af hækkeklippere.
  4) Maskinen må ikke anvendes af mere end én person.
  5) Brug aldrig maskinen:

- Med personer, specielt børn, eller dyr i nærheden;

- Hvis brugeren føler sig træt eller utilpas, eller hvis brugeren har indtaget lægemidler, euforiserende stoffer, alkohol eller andre stoffer, som kan påvirke hans eller hendes reflekser eller opmærksomhed;

- Hvis brugeren ikke er i stand til at holde fast i maskinen med begge hænder, og/eller hvis brugeren ikke kan gå stabilt og med benene i balance under arbejdet.

6) Vær opmærksom på, at brugeren er ansvarlig for de ulykker, der måtte påføres andre personer eller deres ejendom.

B) FORBEREDELSE

1) Under arbejdet skal man bære en hensigtsmæssig påklædning, som ikke skal være til gene for brugeren.
- Bær modstandsdygtigt og stramtsiddende beskyttelsestøj.
- Bær handsker, beskyttelsesbriller og modstandsdygtige sko med glidsikker sål.
- Anvend høreværn for at beskytte høresansen.
- Bær ikke halstørklæder, kitler, halskæder og/eller hængende eller brede tilbehør, som kunne sætte sig fast i maskinen eller i genstande eller materialer, der forefindes på ar bejd spladsen.

• Langt hår skal holdes forsvarligt samlet.
  2) ADVARSEL: FARE! Benzin er meget brandfarligt.
• Opbevar brændstoffet i de dertil beregnede dunke;
  – Ryg ikke, när De håndterer brændstoffet;
• Åbn tankens dæksel langsomt for gradvist at aflaste det interne tryk;
• Påfyld altid brændstoffet i det fri ved hjælp af en tragt;
• Fyld brændstoffet på før start af motor; påfyld aldrig brændstoffet og fjern aldrig tankens benzindæksel, när motoren er i gang eller stadig er varm;
• Start ikke motoren, hvis der er spildt benzin, men flyt i stedet maskinen væk fra det forurenede område for at undgå brand. Vent til benzindampene er forsvundet;
• Rens straks ethvert spor af benzin, der måtte være spildt over maskinen eller på jorden;
• Start aldrig maskinen på det sted, hvor påfyldningen er foregået;
• Undgå kontakt mellem brændstof og tøj; skulle dette alligevel ske, skal De skifte tøj inden start af motoren;
• Sørg altid for at stramme dækslet godt på både tank og benzindunk.
  3) Udskift defekte lyddæmpere.
  4) Før brug af maskinen, foretag da et generelt eftersyn af maskinen, og især:
• Speederhåndtagets og sikkerhedshåndtagets bevægelse skal være fri og ikke-tvungen. Når der gives slip på håndtagene, skal disse automatisk og hurtigt vende tilbage til neutral position;
• Speederhåndtaget skal forblive blokeret, hvis der ikke trykkes på sikkerhedshåndtaget;
• Afbryderen for standsning af motoren skal kunne flyttes uden besvær fra den ene position til den anden;
• De elektriske kabler, og især tændrørskablet, skal være hele for at undgå dannelse af gnister, og tændrørshætten skal være korrekt monteret på tændrøret;
• Maskinens håndtag og beskyttelser skal være rene og tørre, og de skal være solidt fastgjort til maskinen;
  – Klingerne må aldrig beskadiges;
  5) Før arbejdet starter, skal man sikre sig, at samtlige beskyttelser er korrekt monteret.

C) UNDER ANVENDELSEN

1) Tænd aldrig motoren i et lukket rum; der kan opstå farlige kuliltedampe.
2) Under brugen
3) Antag en rolig og stabil stilling:
- undgå så vidt muligt at arbejde over våd eller glat jord, eller på en jordbund, der er alt for

ujævn eller stejl, og som ikke sikrer brugerens stabilitet under arbejdet;

- undgå brug af ustabile stiger og paller;

- løb aldrig, men gå og pas på alle ujævnheder i jorden og eventuelle hindringer.

- Kend altid omgivelserne, og tag højde for mulige risici, der kan være skjult pga. støjen fra maskinen.

4) Start motoren med en maskine, der er solidt placeret på jorden, ved hjælp af den frie hånd:

- start motoren mindst 3 meter væk fra det sted, hvor påfyldningen er foregået;

- tjek, at der ikke befinder sig andre personer inden for maskinens arbejdsområde;

- ret ikke lyddæmperen og hermed udstødningsdampene mod brandfarlige materialer.

5) Vær forsigtig i nærheden af spændingsførende el-kabler.

6) Motorens justering bør ikke ændres, og det opgivne max. omdrejningstal må ikke hæves.

7) Kontrollér, at maskinens minimumstilstand er således, at klingerne ikke kan bevæge sig, og at motoren efter anvendelse af speederen hurtigt vender tilbage til minimumstilstanden.

8) Pas på, at klingen ikke støder mod uvedkommende genstande, og pas på eventuel udslynging af materiale som følge af klingernes bevægelse.

9) Stands motoren, og lad maskinen standse, hvis skæreindretningen rammer et fremmedlegeme, eller hvis hækkeklipperen begynder at støje unormalt eller vibrere. Kobl tændrørskablet fra tændrøret, og benyt følgende fremgangsmåde:

- Undersøg skaderne.

- Kontrollér, om der er tegn på løse dele, og fastspænd dem.

- rengøring eller fjernelse af en blokering;

- kontrol, vedligeholdelse eller arbejde på hækkeklipperen;

- justering af skæreindretningens position;

- maskinen efterlades uden opsyn.

D) VEDLIGEHOLDELSE OG OPBEVARING

1) Lad bolte og skruer forblive monteret og strammet, så maskinen altid er klar til brug. Det er vigtigt for plæneklipperens sikkerhed og ydelse at foretage en regelmæssig vedligeholdelse.

2) Fyld aldrig brændstof på maskinen i et rum, hvor benzindampene kan nå enten en flamme, gnist eller stærk varme.

3) Lad motoren køle af inden De sætter maskinen i et rum.

4) For at reducere brandfaren skal motor, udstødningspotte og det rum, hvor benzinen er opbevaret, holdes fri for græsrester, blade eller overdrevent smøremiddel. Efterlad ikke kasser med afklippet græs i et lukket rum.

5) Hvis benzintanken skal tømmes, bør dette gøres

i det fri og med afkølet motor.

6) Bær arbejdshandsker hver gang, De foretager ind greb på skæret.

7) Tjek, at klingerne er skarpe. Samtlige operationer, der involverer klingerne, er kritiske og kræver specifik kompetence og anvendelse af specielle redskaber. Af sikkerhedshensyn er det derfor nødvendigt, at de altid udføres af et specialiseret center.

8) Af sikkerhedsgrunde må maskinen aldrig anvendes, hvis skæreindretningen eller andre dele er slidte eller defekte. Defekte dele bør altid udskiftes og ikke repareres. Brug originale reservedele. Reservedele af anden kvalitet kan beskadige maskinen og forringe sikkerheden.

9) Maskinen skal henstilles på en sådan måde, at den ikke kan være tilgængelig for børn!

E) TRANSPORT OG HÅNDTERING

1) Hver gang maskinen skal kontrolleres, flyttes eller transporteres, skal De:

- standsé motoren, vente, indtil knivene er standset, frakoble tændrørshætten og vente, indtil maskinen er afkølet;

– montere beskyttelsen for klingerne;

- tage fat i maskinen udelukkende i håndtagene og rette klingerne i modsat retning i forhold til køreretningen.

2) Når maskinen transporteres med et køretøj, skal den placeres således, at den ikke kan medføre risiko for personer. Maskinen skal i øvrigt blokeres solidt for at undgå væltning, som kunne medføre beskadigelser og spild af brændstof.

F) HVORDAN MANUALEN LÆSES

Manualen indeholder visse afsnit med oplysninger af særlig vigtighed. Afsnittene er angivet på forskellige måder og har følgende betydning:

BEMAERK

eller

VIGTIGT

Indeholder detaljer eller y der ligere uddybning af forudgående angivelser for at undgå beskadigelse af maskinen eller kvæstelse af personer.

ADVARSEL!

Risiko for kvæstelser ved manglende overholdelse af forskriften.

FARE!

Risiko for alvorlige kvæ- stelser eller dødsfald ved manglende overholdelse af forskriften.

4. FORBEREDELSE TIL ARBEJDET

KONTROL AF MASKINEN

Det følgende skal udføres, inden arbejdet startes:

• Kontrollér, at der ikke er løse skruer på maskinen og klingen;
• Kontrollér, at klingerne er skarpe og uden tegn på beskadigelse;
• Kontrollér, at luftfiltret er rent;
• Kontrollér, at beskyttelserne er godt fastgjort og er effektive;
• Kontrollér, at klingens håndtag er fastspændt.

FORBEREDELSE AF 2-TAKTS-BENZINEN

Denne maskine er forsynet med en 2-taktsmotor, der kræver en blanding af benzin og smøreolie.

VIGTIGT Anvendelse af ren benzin beskadiger motoren og medfører bortfald af garantien.

VIGTIGT Anvend kun brændstof og smø remidler af upåklagelig kvalitet for at bevare ydelsen og sikre en lang levetid for de mekaniske dele.

• Egenskaber for benzin

Anvend kun blyfri benzin (grøn benzin) med et oktantal, der ikke er lavere end 90 N.O.

VIGTIGT Blyfri benzin har tendens til at danne bundfald i beholderne, hvis den opbevares i over 2 måneder. Anvend altid frisk benzin!

- Egenskaber for olie

Anvend udelukkende syntetisk olie af en upåklagelig kvalitet, der er specifik for 2-takts-motorer.

Hos Deres forhandler kan De få olier, der netop er designet for denne type motor, og som sikrer et højt beskyttelsesniveau.

Anvendelse af disse olier muliggør sammensætning af en 2,5% blanding, det vil sige en blanding, der består af 1 del olie til 40 dele benzin.

- Forberedelse og opbevaring af benzinen

FARE!

Benzinen og blandingen olie/benzin er brandfarlige!

• Opbevar benzinen og blandingen olie/benzin i beholdere, der er godkendt for brændstoffer, på et sikkert sted, der er væk fra varmekilder eller åbne flammer.
• Lad ikke beholderne være tilgængelige for børn.
• Ryg ikke under fremstilling af blandingen og undgå at indånde benzindampene.

Tabellen viser de mængder af benzin og olie, som skal anvendes til fremstilling af blandingen, alt efter den anvendte type olie.

Benzin Syntetisk olie 2 Takts-
liter liter cm		3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

For at fremstille blandingen:

• Hæld ca. halvdelen af benzinmængden i en god kendt dunk.
• Tilsæt hele mængden olie ifølge tabellen.
• Tilsæt resten af benzinen.
• Luk dækslet igen og omryst kraftigt.

VIGTIGT Blandingen er udsat for ældning. Fremstil ikke overdrevne mængder blanding for at undgå dannelse af bundfald.

VIGTIGT Rens beholderne for benzin og blanding jævnligt for at fjerne et eventuelt bundfald.

PÄFYLDNING AF BRÆNDSTOF

FARE!

sigtigt, da der kunne være opstået tryk indeni

Det følgende skal foretages, inden påfyldningen udføres:

- Anbring maskinen plant, i en stabil position og med tankens dæksel opad.

• Rens tankens dæksel og det omkringliggende område for at undgå, at snavs falder ind under påfyldningen.
• Abn tankens dæksel forsigtigt for gradvist at aflaste trykket. Foretag påfyldningen med en tragt og undgå at fylde tanken helt op til randen (Fig. 1).

ADVARSEL!

Luk altid tankens dæksel

igen og stram det godt.

ADVARSEL!

Fjern ethvert spor af blan-

ding, der måtte være spildt på maskinen eller jorden, og start ikke motoren, før benzindampene er helt forsvundet.

5. START - ANVENDELSE - STANDSNING AF MOTOREN

VARMSTART AF MOTOREN

ADVARSEL!

en afstand på mindst 3 meter fra det sted, hvor der er foretaget påfyldning af brændstoffet.

Inden start af motoren:

• Stil maskinen i en stabil position på jorden.
  – Fjern beskyttelserne for klingen.
• Kontrollér, at klingen ikke rører ved jorden eller andre genstande.
• Kontrollér, at håndtaget er blokeret i den midterste position.

- Koldstart

BEMÆRK

Ved "koldstart" forstås start,

når motoren har været slukket i mindst 5 minutter eller efter påfyldning af brændstof.

Fremgangsmåde ved start af motoren (Fig. 2):

1. Tryk afbryderen (1) i positionen «I».

2. Tryk blødt på bolden (2) for "primeren" 7-10 gange, indtil brændstoffet kommer ud af røret.

3. Flyt starterens håndtag (3) i positionen «CHOKE».
4. Hold maskinen godt fast på jorden med en hånd på håndtaget for ikke at miste herredømmet under startfasen.

ADVARSEL!

Hvis brugeren ikke holder

godt fast i maskinen, kan stødet fra motoren få brugeren til at miste balancen, eller klingen kan udslynges mod en genstand eller selve brugeren.

1. Træk langsomt i startgrebet i 10 - 15 cm, indtil der mærkes en vis modstand; træk derefter igen nogle gange, indtil de første startlyde kan høres fra motoren.

VIGTIGT

ren ikke trækkes i hele sin længde, snoren må ikke glide langs føringshullets kant, og grebet skal slippes gradvist, således at det ikke vender for voldsomt tilbage.

1. Træk igen i startgrebet, indtil motoren starter normalt.
2. Flyt starterens håndtag (3) i positionen «RUN».
3. Lad motoren køre i minimumstilstand i mindst 1 minut, før motoren køres ved fuldt omdrejningstal.

VIGTIGT

VIGTIGT Hvis håndtaget (4) på start-kables betjenes flere gange med starterens hånd-tag (3) i positionen «CHOKE», kan motoren "drukne" og det kan blive svært at starte maskinen.

Skulle motoren "drukne", fjern da tændrøret og træk forsigtigt i håndtaget (5) for startkablet for at fjerne det overskydende brændstof; tør derefter tændrørets elektroder og montér tændrøret igen på motoren.

- Varmstart

For at starte motoren i varm tilstand (umiddelbart efter, at motoren er standset), følges punkterne 1 - 4 - 5 - 6 i den foregående procedure.

ANVENDELSE AF MOTOREN (Fig. 3)

Skærets hastighed justeres med speederhåndtaget (1) på det bagerste håndtag (2).

Betjening af dette håndtag er kun muligt, hvis der samtidigt trykkes på sikkerhedshåndtaget (3).

Bevægelsen overføres fra motoren til klingerne igennem en kobling med centrifugallodregulering, der undgår bevægelse af klingerne, når motoren er i minimumstilstand.

ADVARSEL!

ADVARSEL! Anvend ikke maskinen, hvis skæreindretningen bevæger sig med motoren i tomgang; i denne situation er det nødvendigt at kontakte forhandleren.

Den korrekte driftshastighed fås med speederhåndtaget (1) i bunden.

VIGTIGT

VIGITGT I de første 6-8 timer, hvor ma- skinen er i drift, bør motoren ikke anvendes ved maskimalt omdrejningstal.

STANDSNING AF MOTOR (Fig. 4)

Fremgangsmåde ved standsning af motoren:

- Giv slip på speederhåndtaget (1) og lad motoren

køre i minimumstilstand i nogle sekunder. – Tryk afbryderen (2) i positionen «O».

ADVARSEL!

! ADVARSEL! Når speederen stilles i mini mumstilstand, stopper klingerne først efter nogle sekunder.

ADVARSEL!

ADVARSEL! Ved nødstop skal afbryderen straks flyttes til positionen «O».

6. ANVENDELSE AF MASKINEN

• Undgå at virke forstyrrende.
• Overhold nøje de lokale normer for at bort skaffe restmaterialet efter klipningen.
• Overhold nøje de lokale normer omkring bort skaffelse af olie, benzin, nedslidte dele og/eller ethvert andet element med stor indflydelse på miljøet.
• Emballagen skal bortskaffes i overensstem melse med de lokale gældende normer.

ADVARSEL!

Langvarig udsættelse for vibrationer kan medføre skader og neurovaskulære forstyrrelser (nærmere betegnet: "Raynaud's fænomen" eller "hvid hånd"), spe cielt hos mennesker, der lider af kredsløbsforstyrrelser. Symptomerne, som kan involvere hænder, håndled og fingre, viser sig som tab af følsomhed, sløvhed, kløen, smerter, affarvning og ændring i hudens struktur. Disse virkninger kan forstærkes af en lav rumtemperatur og/eller et overdrevet greb på håndtagene. Så snart symptomerne viser sig, reducér da maskinens anvendelsestid og kontakt en læge.

FARE!

Denne maskines tændingssystem skaber et elektromagnetisk felt af ganske beskeden størrelse, men under alle omstændigheder kan der ikke udelukkes mulighed for forstyrrelser i funktionen af aktivt eller passivt medicinsk udstyr, der er blevet implanteret hos brugeren, med efterfølgende alvorlig fare for hans eller hendes helbred. Brugere, der bærer medicinsk udstyr, anbefales derfor at rådføre sig med deres læge eller med udstyrets producent, inden maskinen tages i brug.

ADVARSEL!

Bær en egnet påklædning under arbejdet. Hos Deres forhandler kan De få oplysninger om de mest egnede ulykkeforebyggende materialer for at øge sikkerheden under arbejdet.

ADVARSEL!

Stands straks motoren i tilfælde af brud eller ulykker under arbejdet, og flyt maskinen væk fra stedet for at undgå yderligere skader eller kvæstelser. Yd straks den nødven - dige førstehjælp, hvis ulykken har medført kvæstelser. Kontakt sygehus o.l. vedrørende den nødvendige behandling. Fjern omhyggeligt alle rester, som i tilfælde af uagtsomhed kan med - føre skader eller kvæstelser af personer og dyr.

JUSTERING AF HÅNDTAGET (Fig. 5)

Det bagerste håndtag (1) kan antage 3 forskellige stillinger i forhold til klippeindretningen for en mere bekvæm finjustering af hækkene.

ADVARSEL!

Justeringen af grebet skal udføres med slukket motor.

• Træk frigørelseshåndtaget (2) ned.
• Drej det bagerste håndtag (1) til den ønskede position.
• Kontrollér før brugen af maskinen, at frigørelses - håndtaget (2) er vendt fuldstændigt tilbage til sin høje position, og at det bagerste håndtag er meget stabilt.

ADVARSEL!

Under arbejdet skal det bagerste greb altid være vandret, uafhængigt af den position, som klippeindretningen an tager (3).

FORMER FOR KLIPNING

ADVARSEL!

Under klipningen skal maskinen altid holdes fast med begge hænder.

ADVARSEL!

Stands straks motoren, hvis klingerne under arbejdet blokeres eller sætter sig fast i hækkens grene.

Det er at foretrække, at hækkens to lodrette sider klippes først, og derefter den øverste del.

• Lodret klipning (Fig. 6)

Klipningen skal udføres med en bueformet bevægelse nedenfra og opad, idet klingen holdes så langt som muligt væk fra kroppen.

De bedste resultater opnås, hvis klingen holdes en smule skrå (5° - 10°) i klipperetningen, med en bue - formet bevægelse og en langsom og konstant fremgang, specielt hvis hækken er meget tæt.

SM∅RING AF KLINGERNE UNDER ARBEJDET

Hvis skæret bliver overdrevent varmt under arbejdet, skal klingernes interne overflader renses.

ADVARSEL!

Denne operation skal udfø- res med slukket motor og när klingerne er helt standset.

Det følgende skal udføres, när arbejdet er afsluttet:

• Sluk motoren som forklaret ovenfor (kap. 5).
• ent, til klingerne er helt standset, og montér be skyttelsen.

7. VEDLIGEHOLDELSE OG OPBEVARING

En korrekt vedligeholdelse er væsentlig for på én gang at bevare maskinens oprindelige effektivitet og sikkerhed.

ADVARSEL!

Undervedligeholdelsesarbejdet:

• Fjern tændrørshætten.
• Vent, til motoren er passende afkølet.
• Anvend beskyttelseshandsker, när der arbejdes med klingerne.
• Hold beskyttelserne for klingen monteret, undtagen när der foretages indgreb på selve klingen.
• Olie, benzin eller andet forurenende materiale må ikke spredes i miljøet.

RENSNING AF MOTOR OG LYDDÆMPER

For at minimere brandrisko skal cylinderens kø levinger jævnligt renses med trykluft, og lyddæmperens område skal frigøres for kviste, blade og andre rester.

RENSNING AF LUFTFILTRET

VIGTIGT

Rensning af luftfiltret er væ- sen tligt for maskinens gode funktion og holdbarhed.

Rensningen skal foretages hver 15 timers arbejde.

For at rense filtret (Fig. 8):

• Tryk på knappen (1), vip dækslet (2), og fjern filterelementet (3).
• Afvask filterelementet (3) med vand og sæbe. Anvend ikke benzin eller andre opløsningsmid ler.
• Lad filtret tørre i luften.
• Montér filterelementet (3), og luk dækslet (2) ved at trykke på det, indtil der høres et klik.

BRÆNDSTOFSFILTER

Inde i tanken er der anbragt et filter for at undgå, at urenheder trænger ind i motoren.

Filtret bør udskiftes én gang om året af Deres forhandler.

KONTROL AF TÆNDR∅RET

Med regelmæssigt mellemrum skal tændrøret udtages og renses med en metalbørste for at fjerne eventuelle aflejeringer.

Kontrollér elektrodernes renhed og indbyrdes afstand (Fig. 9).

Montér tændrøret igen og spænd det godt fast med den medfølgende nøgle.

Tændrøret skal udskiftes med et med tilsvarende egenskaber i tilfælde af brændte elektroder eller nedslidt isolationsmateriale, og under alle omstændigheder hver 50 timers funktion.

JUSTERING AF KARBURATOREN

Karburatoren er justeret på fabrikken på en sådan måde, at der i enhver anvendelsessituation opnås den maksimale ydelse med en minimal udledning af giftige dampe, under overholdelse af den gældende lovgivning.

I tilfælde af dårlig ydelse skal De allerførst tjekke, at klingerne ikke er delvist blokeret eller ude af facon. Derefter skal De henvende Dem til Deres forhandler for at få tjekket karbureringsfunktionen og motoren.

- Justering af minimumstilstanden

ADVARSEL!

Skæreindretningen må ikke bevæge sig, när motoren er i tomgang; kon takt Deres forhandler, hvis der ikke kan opnås en tilfredsstillende justering.

SM∅RING AF REDUKTIONSGEARET (Fig. 10)

Hver 20. times arbejde skal det specielle smøre- stof med molybdændisulfid tilsættes i smørekop- pen (1) op til det oprindelige niveau.

KONTROL OG RENG∅RING AF KLINGERNE

ADVARSEL!

Kontrollér jævnligt, at klingerne ikke er bøjet eller skadet, og at skruerne er passende stramme.

Det er ikke nødvendigt at justere afstanden mellem klingerne, da den er indstillet på fabrikken.

De indre huller skal jævnligt renses for rester, som kunne hindre klingernes korrekte bevæ gelse.

Sådan udføres rensningen (Fig. 11):

• Rens hullerne (4) for støv og rester.
• Smør klingernes indre overflader.
• Montér stangen (3) med skruerne (2). Kontrollér, at afstandsstykkerne (5) og skiverne (6) og (7) under møtrikkerne (1) er placeret korrekt.
• Spænd møtrikkerne (1) helt fast.

ADVARSEL!

Tjek altid, at møtrikkerne (1) er helt fastspændt, før arbejdet genoptages.

SLIBNING AF KNIVENE

Slibning er nødvendigt, når ydelsen ved klipningen bliver dårligere og grenene har en hyppig tendens til at sætte sig fast.

ADVARSEL!

En klinge med nedslidte knive må aldrig slibes, men skal altid udskiftes.

VIGTIGT

Det er altid at foretrække, at slibningen foretages af Deres forhandler, som er i besiddelse af de nødvendige redskaber og den fornødne kompetence.

Hvis klingerne skal slibes, anvend da en fil med en mindre finhedsgrad og udfør følgende (Fig. 12):

• Læg filen (1) på den skærende del (2) med en vinkel på 45°, og gå frem med en bevægelse ovenfra hen imod den skærende kant.
• Sørg for, at filen kun arbejder ved den fremadgående bevægelse, og løft den ved den tilbagegående bevægelse.
• Fjern kun en meget lille mængde materiale.
• Fjern samtlige finner med en slibesten.
• Fjern ethvert spor af filing og smør klingerne, før de monteres igen.

SÆRLIGE INDGREB

Ethvert vedligeholdelsesindgreb, der ikke er beskrevet i denne manual, må udelukkende udføres af Deres forhandler.

Indgreb, der er udføret af uegnede instanser eller af ukvalificerede personer, medfører bortfald af enhver form for garanti.

HENSTILLEN

Hver gang, arbejdet er udført, skal maskinen omhyggeligt renses for støv og rester, de defekte dele skal repareres eller udskiftes, og klingerne skal smøres for at forebygge rustdannelse.

Maskinen skal henstilles på et tørt sted og i læ for vejrpåvirkning, og beskyttelsen for klingerne skal være korrekt monteret.

LÆNGEVARENDE STILSTAND

VIGTIGT

Hvis der forventes en stilstand for maskinen på mere end 2 - 3 måneder, skal der tages enkelte forholdsregler for at undgå vanskeligheder ved genoptagelse af arbejdet eller vedvarende beskadigelse af motoren.

- Lagring

Før maskinen tages i brug:

• Tøm benzintanken.
• Start motoren og hold den kørende i minimumstilstand, indtil den stopper, for at brænde alt det brændstof, der er tilbage i karburatoren.

• Lad motoren afkøle og fjern tændrøret.

• Hæld en teskefuld frisk olie for 2-taktsmotorer i tændrørshullet.

• Hiv flere gange i startkablet for at fordele olien i cylinderen.
• Montér tændrøret med stemplet ved øverste dødpunkt (som kan ses fra tændrørshullet); det vil sige, med stemplet ved maskimal slaglængde.

• Genoptagelse af arbejdet

Det følgende udføres, när maskinen sættes i gang igen:

• Fjern tændrøret.
• Betjen nogle gange startkablet for ar fjerne den overskydende olie.
• Kontrollér tændrøret som beskrevet i kapitlet "Kontrol af tændrøret".
• Forbered maskinen som angivet i kapitlet "Forberedelse til arbejdet".

8. FEJLFINDING

PROBLEM MULIG ÅRSAG AFHJÆLPNING

1) Motoren starter ikke eller stopper hele tiden	- Ukorrekt start-procedure- Tændrøret er snavset eller ukorrekt afstand mellem elektroderne- Tilstopning af luftfilter- Driftsforstyrrelser i karburator	- Følg anvisningerne (se kap. 5)- Kontrollér tændrøret (se kap. 7)- Rengør og/eller udskift filtret (se kap. 7)- Kontakt Deres forhandler
2) Motoren starter, men har begrænset effektivitet	- Tilstopning af luftfilter- Driftsforstyrrelser i karburator	- Rengør og/eller udskift filtret (se kap. 7)- Kontakt Deres forhandler
3) Motoren virker uregelmæssig eller har ikke effektivitet under belastning	- Tændrøret er snavset eller ukorrekt afstand mellem elektroderne- Driftsforstyrrelser i karburator	- Kontrollér tændrøret (se kap. 7)- Kontakt Deres forhandler
4) Motoren oser for meget	- Forkert sammensætning af benzinblandingen- Driftsforstyrrelser i karburator	- Fremstil benzinblandingen ifølge anvisningerne (se kap. 4)- Kontakt Deres forhandler

9. TEKNISKE DATA

Slagvolumen cm	^3	24,5
Effekt kW 0,85
Tændrør BOSCH L8RTF
Forhold benzin/olie 40 : 1
Tankkapacitet liter 0,41
Klippelængde	mm	550
Vægt	kg	5,5
Lydtryk ved brugerens ører- Usikkerhed ved målingen	dB(A) dB(A)	88,9 2,5
Målt lydeffekt- Usikkerhed ved målingen	dB(A) dB(A)	106 2,5
Garanteret lydeffektniveau	dB(A)	109
Vibrationer overført til hånden på forreste håndtag- Usikkerhed ved målingen	m/s ^2 m/s ^2	2,182 1,5
Vibrationer overført til hånden på bagerste håndtag- Usikkerhed ved målingen	m/s ^2 m/s ^2	2,034 1,5

10. TILBEH∅R

Denne maskine er tiltænkt anvendelse af skæreværktøjer med koden:

I betragtning af produktets udvikling kan førnævnte værktøjer efter nogen tid udskiftes med andre, som har lignende egenskaber, hvad angår ombyttelighed og funktionssikkerhed.

4) Start motoren med den ledige hånden mens maskinen holdes godt fast til bakken:

ska der, eller skader på tredjemann hvis regelen ikke overholdes.

FARE!

Mulighet for alvorlige per-

Før arbeider begynner, er det nødvendig å:

Bruk kun blyfri bensin (grønn bensin) med et oktantall som ikke er lavere enn 90 N.O.

Dersom maskinen ikke

nen alltid holdes godt fast med begge hen der.

ADVARSEL!

Kontroller med jevne mel-

Maskinen må oppbevares på et tørt sted, be skyt tet mot vær og vind, med beskyttelsen korrekt montert på bladet.

LENGER PERIODE UTEN BRUK

VIKTIG

DA • Indhold og illustrationer i denne vejledning er blevet skabt på vegne af STIGA SpA og er beskyttet af ophavsret – Enhver gengivelse eller ændring, også delvis, af dokumentet uden autorisation hertil er forbudt.
