NAUDOJIMO INSTRUKCIJA SHP 60 STIGA

LIETUVIŠKAI - Originalių instrukcijų vertimas .... LT

LATVIEŠU - Instrukciju tulkojums no oriğinālvalodas ...... LV

ČIŠTĚNÍ MOTORU A TLUMIČE

Pirmiausia norime padėkoti už tai, kad pasirinkote mūsų gaminį. Tikimės, kad šis pasirinkimas patenkins visus Jūsų pageidavimus ir lūkesčius. Šis vadovėlis parasytas šio įrengimo tinkamam vartojimui, saugiam naudojimui bei efektyvumui; nepamirškite, kad vadovėlis jeina į įrengimo komplektinę sudėtį, todėl pravartu jį laikyti lengvai prieinamoje vietoje, tuo atveju kad prireikus visada būtų po ranka. Vadovėlis turi būti prie įrenginio ir tuo atveju kai įrenginys perduodamas naudojimui kitiems asmenims, skolinant ji, arba galutinai perduodant kitam naudotojui.

Šis naujas įrenginys buvo suprojektuotas ir sukurtas pagal atitinkamas normatyvas. Įrengimas Naudoja-mas pagal vadovėlyje nurodytas taisykles yra saugus ir patikimas (numatytas naudojimas); bet koks kitoks naudojimas, ar nesilaikant saugos priežiūros ir taisymo taisyklių, taip pat naudojant “kitokiems veiksmams nei skirta”. Gamintojo garantija gaminiui neteikiama, jei prietaisas naudojamas nesilaikant instrukcijose numatytų saugaus naudojimo bei priežiūros taisyklių, prietaisas naudojamas ne pagal paskirtį.

Turint omenyje jog jrengimas periodiškai atnaujinamas ir tobulinamas jüs galite susidurti su kai kuriais pakitimais neatitikimais instrukcijoje.

Šioje instrukcijoje pateikta informacija konkrečiai gamintojo versija be papildomų atnaujinimų ar pakeitimų. Bet kokių atveju vartojimo instrukcija visada išlaiko pagrindines įrenginio charakteristikas. Kilus bet kokiems klausimams nedvejodami kreipkitės į įrenginio pardavėją.

TURINYS

1. Pagrindinių dalių identifikacija 2
2. Simboliai 3
3. Saugumo nurodymai 4
4. Pasiruošimas darbui 6
5. Pajungimas - Naudojimas - Variklio sustabdymas 7
6. Prietaiso naudojimas 9
7. Priežiūra ir laikymas 10
8. Gedimų lokalizacija 12
9. Techniniai duomenys 12
10. Aksesuarai 12

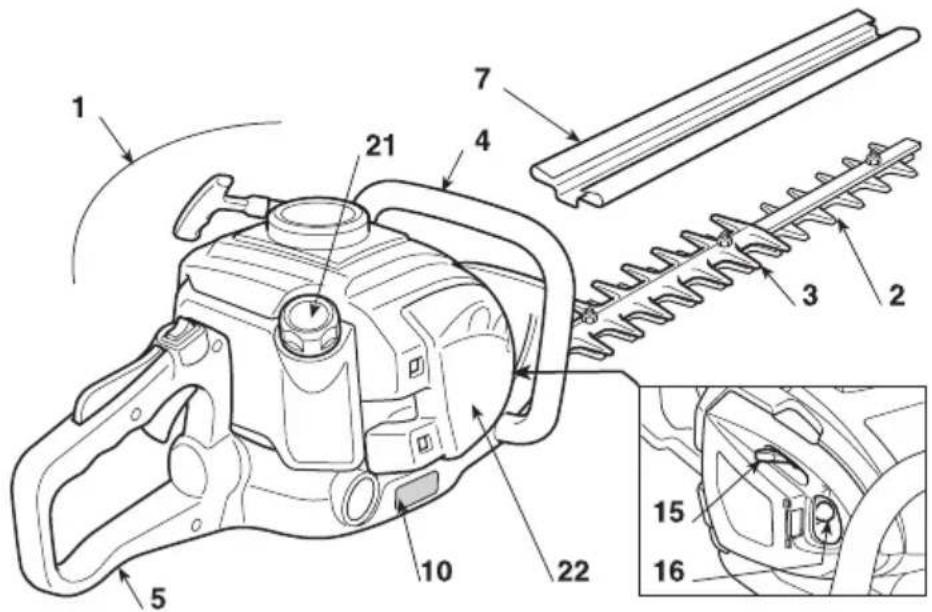

1. PAGRINDINIŲ DALIŲ IDENTIFIKACIJA

1. Variklis
2. Pjovimo mechanizmas (ašmenys)
3. Apsauginé pjovimo plokště
4. Priekiné rankena
5. Galinè rankena
6. Galinės rankenos atblokavimo komanda
7. Ašmenų apsauga
8. Imatrikuliacinė etiketė

KOMANDOS IR PRIPILDYMAI

1. Variklio sustabdymo jungiklis
2. Ašmenų valdymas (ašmenų akceleratorius)
3. Akceleratoriaus apsaugos svirtis
4. Užvedimo rankenėlė
5. Starterio komanda

6. Užpildymo įtaiso komanda (Primer)

7. Mišinio bako kamštis

8. Oro filtro dangtis

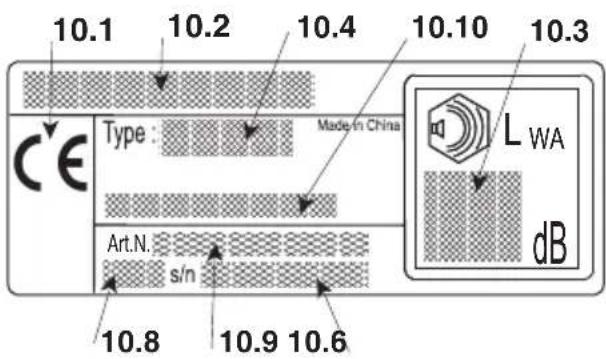

10.1) Atitikties ženklas
10.2) Gamintojo pavadinimas ir adresas
10.3) Akustinės galios lygis LWA
10.4) Irenginio tipas
10.6) Registro numeri
10.8) Pagaminimo metai
10.9) Gaminio kodas
10.10) Emisiju numeris

10.1 10.2 10.4 10.10 10.3 CE Type : Made-in China Art.N. s/n 10.8 10.9 10.6 L WA dB

Atitikties deklaracijos pavyzdys yra šio vadovo paskutiniuose puslapiuose.

2. ŽENKLAI

1

DĖMESIO: Jūsų įsigytas įrenginys buvo sukurtas pomėgių naudojimui

1) Dèmesio! Pavojus
2) Prieš naudojant ši jrenginį, perskaityti instrukcijų vadovėlj.
3) Jūsų klausos aparatas gali įgauti kalusos su-tri kimų.
Perspėjame šio įrenginio operatorių, kad naudo-jantis įrenginiu normaliomis sąlygomis kazdieni-niam naudojimui gali būti išgautas garsas tolygus arba viršijantis 85dB (A).

Irenginio veikimo metu būtina naudoti tam atitinkamą apsaugos aparaturą.
Irenginio naudojimo metu visada dévékite apsauginius akinius ir akustines apsaugas.
Tais atvejais kai atsiranda jrenginio nukritimo ga- ly my bès, dévèti apsauginj šalmą.

4) Ašmenys yra labai gerai pagaląsti ir gali lengvai išprovokuoti jsipjovimus.

AIŠKINAMIEJI SIMBOLIAI ANT İRENGINIO (jeigu yra)

11 +0 12 CVOKE RUN 13

11) Serbatoio miscela
12) Starterio komanda (Starter)
13) Užpildymo įtaiso komanda (Primer)

3. SAUGUMO NURODYMAI

A) MOKYMAS

1) ŠIS IRENGINYS GALI IŠPROVOKUOTI NUOSTOLIUS IR RIMTUS SUSIZALOJIMUS.

Taisyklingam jrenginio naudojimui atidžiai perskai-tykite jrenginio naudojimo, priežiūros, užvedimo ir sustabdymo instrukcijas. Gerai jsiminkite prietaiso pulto funkcijas ir kaip reikia tinkamai dirbti prietaisu. Išmokite greitai sustabdyti variklj.

2) Irenginiu dirbti tik tam nurodytam naudojimui.

t.y "Gyvatvorių genėjimui ir aukščio reguliavimui, sudarytų iš vidutiniško šakotumo krūmokšnių". Bet koks kitoks jo naudojimas gali tapti pavojingu ir sukelti įrenginio gedimą. Netinkamu naudojimu laikoma (kaip nurodyta pavyzdžiuose, tačiau ne tik):

• bendras žolės pjovimas ir ypatingai artimai ša-ligatvių;
• medžiagų smulkinimas kompostui;
• genèjimo darbai;
  – naudoti prietaisą nevegetacinių medžiagų pjo- vimui;
• naudoti prietaisą daugiau nei vienam asmeniui.
  3) Neleiskite, kad jrenginiu naudotysi vaikai arba žmonės, kaip reikiant nesusipažinę su instrukcijomis. Gali būti, kad vietiniai įstatymai leidžia dirbti jrenginiu tik asmenims, sulaukusiems ne mažesnio nei nustatytas amžiaus.
  4) Irenginiu negali naudotis daugiau nei vienas asmuo.
  5) Jokiu būdu jrenginiu negalima dirbti, jei:
• Su asmenimis, ypač vaikais ar gyvūnais esan- ĉiais netoliese;
• Jei naudotojas jaučiasi pavargęs ar blogoje savijautoje, arba vartojo medikamentus, narkotines medžiagas, alkoholį arba kitas kenksmingas medžiagas kurios galėtų įtakoti atidumą ir veiksmumą.
• Jei naudotojas néra tinkamose salygose abiem rankom stabiliai išlaikyti krūmapjovę / ar išlikti stabiliame stovyje darbo veikloje.
  6) Būtina nepamiršti, kad operatorius ar įrenginio naudotojas atsako už avarijas bei žalą, padarytą kitiems asmenims arba jų turtui.

B) PASIRUOŠIMAS

1) Darbo metu, naudoti atitinkamą apsirengimą kuris apsaugotų naudotoją nuo susiżeidimų.
- Naudoti apsaugai pritaikytą apsirengimą, skirtą nuo jsipjovimų.
- Deveti pirštines, apsauginius akinius ir atitinkamą nuo paslydimo avalynę.
– Naudoti ausines klausos apsaugai.
- Nedėvėti šalikų, marškinių, grandinėliu ir kitų pakabinamų aksesuarų, ar kitokių plačių indu- mentų kurie galėtu įsipainioti į įrenginį ar į kitas darbo vietoje esančias medžiagas.

– Tinkamai susišukuoti ilgus plaukus.
2) DÉMESIO: PAVOJUS! Benzinas yra labai degus.
– Degalus laikyti tam pritaikytuose konteineriuose;
– Nerūkyti nadojantis kuru;
– Iš lėto atidaryti bako kamštį išleidžiant viduje esanti spuadimą;
- Piltuvelio pagalba užpildyti baką tik atviroje vie-toje;
- Degalus papildykite prieš paleisdami variklj jei variklis veikia arba yra jkaitęs nepilkite benzino, ir neatsukinėkite bako kamščio.;
- Jjei teka benzinas, variklio nepaleiskite ir pa trau-kite jrenginio nuo vietos, kurioje degalai išsipylė; žiūrėkite, kad nekiltų gaisro pavojus, kol degalai neišsivadės ir bezino garai neišsisklaidys.
- Greitai išvalyti kiekvieną benzino żymę pateku-sią ant jrenginio ar ant žemės;
- Neužvesti jrenginio toje vietoje kur yra iš si skirstęs kuras;
- Išvengti kontaktų su indumentais kuriuose yra patekusio kuro, tuo atveju pakeisti indumentus preš užvedant variklj;
- Visada ir gerai užsukite bako ir benzino talpos kamščius.
3) Pakeiskite sugadintus ar defektuotus duslin-tuvus.
4) Prišs naudojimą, gerai patrikrinti jrenginį ir ypač:

• Akceleratoriaus ir saugos svirtys turi būti laisvam judėjime, nespaudžiant ir atleidus automatiškai turi sugrįzti į neutralią poziciją.
• Jei nėra įspausta saugumo svirtis, akceleratoriaus svirtis turi išslikti blokuota;
• Variklio sustabdymo jungiklis turi lengvai judėti iš vienos pozicijos į kitą;
• Bet kokios kibirkšties išvengimui, elektros laidai, o ypač žvakės laidas turi būti vientisi. O dangtelis teisingai sumontuotas ant žvakės;
• Jrenginio veržlės, varžtai ir apsaugos turi būti švarūs ir sausi bei tvirtai sutvirtinti ant jrenginio.
  – Ašmenys niekada neturi būti apgadinti;
  5) Prieš pradedant darba, būtina užsitikrinti, kad visos apsaugos sistemos yra taisiklingai sumon-tuotos.

C) DIRBANT

1) Neužveskite variklio nedidelėje erdvėje, kur gali susikaupti pavojingu anglies monoksido dūmu.
2) Dirbkite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
3) Pasirinkti stabilią stovėjimo pozicija.

- Bet koku atveju išvengti darbo ant šlapios ar slidžios žemės, taip pat ant nelygaus pa vir šia us bei stataus šlaito kur nėra garantuojamas operatoriaus stabilumas darbo metu;

– Išvengti nestabilių kopečių ir pakilų;

- Nebėgioti, o vaikščioti atsargiai atsižvelgiant j galimas kliūtis ar žemės nelygumus.

- Visada turėkite omenyje tai, kas yra aplink jus ir būkite atsargūs galimoms rizikoms apie, kurias galėtumėte nežinoti dėl įrenginio sudaryto triukšmo.

4) Irenginiui tvirtai esant ant žemės laisva ranka užvesti variklj:

- variklj užvesti mažiausiai 3 metrų atstumu nuo kuro jpilimo vietos;

- Užsitikrinti, kad dirbant jrenginiu nustatytoje teritorijoje nėra kitų asmenu;

- Nenukreipti duslintuvo, taigi duju išmetimo link degiuju medžiagu.

5) Būkite atidūs, kai netoliese esama elektros laidams jtampoje.

6) Nekeiskite variklio nustatymų, neleiskite vari- kliui dirbti per dideliu apsisukimų réžimu.

7) Užsitikrinti, kad minimalus įrenginio rėžimas yra toks, kuriuo neleidžiama judėti ašmenims ir po pagreitinimo, variklis netrukus sugrįžtų iki mini malaus greičio.

8) Laikytis atsargumo, kad ašmenys neatsitrenk tu j pašalinius kūnus ir išsikišimus atsiradusius del ašmenų sukimosi.

9) Jeigu pjovimo prietasas susiduria su pašaliniu kūnu arba krūmapjovė įgauna nejprastą garsą bei vibracijas, išjunkite variklj ir sustabdykite įrenginį.

Atjunkite laidą nuo tos pačios žvakės ir veikite kaip yra nurodyta žemiau:

– patikrinkite nuostolius;

- patikrinkite, ar yra atsilaisvinusių dalių ir jas pri-veržkite;

- pasirūpinkie pakeisti arba pataisyti sugadintas dalis su charakteristiškai atitinkančiomis dali-mis.

10) Sustabdyti variklj prieš:

– valant arba atlaisvinant nuo užblokavimo;

- prieš tikrinant, atliekant priežiūros darbus ir dirbant krūmapjove;

- reguliuojant pjovimo prietaiso pozicija;

- palikti jrenginj be priežiūros.

D) PRIEŽIŪRA IR SANDĖLIAVIMAS

1) Norėdami būti tikri, kad įrenginys patikimas, pasirūpinkite, kad veržlės ir varžtai būtų prisukti. Nuolatinė įrenginys priežiūra – pagrindinė taisyklė, norint, kad įrenginys būtų saugus ir dirbtų koky-biškai.

2) Nestatykite jrenginio, jei bake yra benzino, j patalpą, kurioje benzino garai galėtu susidurti su liepsna, kibirkštimi ar stipriu šilumos šaltiniu.

3) Prieš statydami jrenginj i bet kokią patalpą, palaukite, kol atauš variklis.

4) Užsidegimo rizikos sumažinimui, išlaikyti variklj, duslintuvą ir degalų laikymo vietą tokiame sandėlyje kur nesirastų sausų šakų, lapų ir pernelyg daug riebalų; patalpoje nepalikti konteinerio su nupjautom medžiagom.

5) Jei baką reikia ištuštinti, atlikite šj veiksmą atvi-

rame ore, kai variklis yra atvėsęs.

6) Dibant su pjaunančiais jrenginiais visada dévėti darbines pirštines.

7) Prižiūrėti ašmenų aštrumą. Visi ašmenims a tliekami darbai apart ypatingo kompetentingumo reikalauja tinkamų reikmenų; saugumo sumetimais patartina tai vykdyti tam specializuotuose centruose.

8) Saugumo sumetimais, niekada nenaudokite irenginio, su pjovimo ar kitomis dalimis, kai jos yra susidėvėjusios arba pažeistos. Jei negalima pataisyti, detalės būtina ją pakeisti. Naudoti tik originlalias pakeitimo da li skitokios kokybės detalės gali pakenkti irenginiui arba jo būklei.

9) [renginj laikyti toli nuo vaikams prieinamos vietos!

E) VEŽIMAS IR IŠJUDINIMAS

1) Kiekvieną kartą, kai reikia apžiūrėti, vežti ar iš-judinti jrenginj, reikia:

- Išjungti variklj, palaukti visiško ašmenų sustojimo, nuimti žvakės dangtelį ir palaukti kol įrenginys atvės;

- Uždėti ašmenų apsaugas;

- Paimti jrenginj už rankenų ir nukreipti ašmenis i priešingą ējimo kryptį.

2) Kai jrenginys vežamas transportu, būtina jrenginį pastatyti į tokią poziciją kurioje išliktų stabiliai bluokuojamas, taip išvengiant apsivertimų su gali-mybe jį pažeisti ar benzino išsiliejimui.

Vadovėlio tekste kai kurie paryškinti paragrafai yra labai svarbūs, kurių reikšmės yra šios:

PASTABA

arba

SVARBU

Pateikiami patikslinimai ar ba

kiti duomenys, susiję su tuo, kas jau buvo nu rodyta, kad nebūtų pakenkta įrenginui ar neatsirastų gedimų.

DÉMESIO!

Nesilaikydami galite su si-

ža loti patys ar sužaloti kituš.

PAVOJUS!

Nesilaikydami galite rimtai

susižaloti patys ar sužaloti kitus, netgi mir ti-nai.

Prieš pradedant darbą reikia:

• Patikrinti, kad ant jrenginio ir ašmenų nebūtų atsiveržusiu veržlių;
• Patikrinti, kad ašmenys butu pagaląstos ir be jokių pažeidimo žymių;
  – Patikrinti, kad oro filtras būty švarus;
• Patikrinti, kad apsaugos būtų gerai sutvirtintos ir efektyvios;
  – Patikrinti rankenu implantavimą.

MIŠINIO PARUOŠIMAS

Šis įrenginys turi dviejų fazių variklj kuriam reikalingas benzino ir tepalinės alyvos mišinys.

SVARBU Vien tik benzino naudojimas pa žeidžia varikji ir už tai neatsakoma jrenginio garantiniu būdu.

SVARBU Norint išlaikyti gera jrenginio veiksmingumą ir mechaninių organų ilgą tarnavimą, naudoti tik degalus ir kokybišką alyvą.

• Benzino charakteristikos

Naudoti benziną be švino (žaliasis benzinas) su ok taniniu skaičiu ne žemesniu už 90 N.O

SVARBU Žaliasis benzinas laikomas ilgiau nei 2 mènesius bake palieka nuosédas. Visada naudoti tik šviežų benziną!

• Alyvos charakteristikos

Naudoti tik sintetinę aukštos kokybės alyvą, skirtą dviejų fazių varikliams.

Jūsų pardavimo punktuose yra alyvos skirtos bū- tent šio tipo varikliams, galinčios garantuoti ilga- laikę apsaugą.

Šios alyvos naudojimas sudaro 2,5% mišinio sudėties, sudaryta iš 1 dalies alyvos kas 40 dalių benzino.

- Mišinio paruošimas ir laikymas

PAVOJUS!

Benzinas ir mišinys yra degūs!

• Benziną ir mišinį laikyti atitinkamuose de-galu bakuose, saugiose patalpose, toli nuo šilumos šaltinių ir atvirų liepsnu.
• Nepalikti vaikams prieinamose vietose.
• Nerūkyti ruošiant mišinį ir išvengti benzino garų išsisklaidymo.

Lentelėje nurodyti benzino ir alyvos kiekiai naudo- jami ruošiant mišini pagal naudojamos alyvos rūšį.

Benzinas Sintetinė alyva 2 Fazių
litrai litrai	cm	^3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10 0,250	250

Mišinio paruošimui:

• l atitinkamą baką jpilti mażdaug pusė kiekio benzino.
  – Pridėti visą alyvą pagal lentele.
  – Supilti likusį benziną
  – Užsukti kamštį ir gerai sukratyti.

SVARBU

Mišinys turi senėjimo sa-

vy be. Neruošti dideliu kiekiu taip išvengiant nuosė du susidarymo.

SVARBU

Laikyti atskirai gerai atski-

riant benzino ir mišinio bakus, taip išvengiant supai nioti naudojimo metu.

SVARBU

Kas kartą išvalyti benzino ir

mišinio bakus taip pašalinant esančias nuosėdas.

DEGALŲ UŽPILDYMAS

PAVOJUS!

Neruūkyti pilant degalus ir

išvengti benzino garų išsisklaidymo.

DÈMESIO!

Atsargiai atidaryti bako

dangtelj nes viduje galètu būti susikaupusio slégio.

Prieš degalų užpildymą:

• Gerai sukratyti mišinio baką.

• Irenginj stabiliai pastatyti tokioje pozicijoje, kad degalų bakelio dangtelis būtų viršuje.

• Nuvalyti bakelio dangtelj ir aplinkinę zoną taip išvengiant, kad purvas nepatentų į vidų.

• Iš leto atidaryti degalų bakelio dangtelį taip leidžiant išeiti susikaupusiam slėgiui. Vykdyti degalų užpilimą, išvengti užpildyti bakelį iki pat viršaus. (Pav. 1).

DÈMESIO!

Visada užsukti degalų ba-

kelio dangtelj, užveržiant iki galo.

DÈMESIO!

Greitai išvalyti kiekvieną

mišinio démę patękusią ant jrenginio ar ant žemės, ir nepajungti variklio kol benzino garai néra visiškai išnykę.

5. PAJUNGIMAS - NAUDOJIMAS - VARIKLIO SUSTABDYMAS

VARIKLIO UŽVEDIMAS

DÈMESIO!

Variklio užvedimas turi

bū ti įvykdytas mažiausiai 3 metrai nuo degalu už pildymo vietos.

Prieš užvedant variklj:

– Pastatyti jrenginj stabilioje pozicijoje ant žemės.
- Nuimti ašmenų apsaugas.
- Užistikrinti, kad ašmenys neliečia žemės ar kitų objektų.
- Užistikrinti, kad rankena yra stabiliai užblokuota centrinėje pozicijoje.

- Šaltas užvedimas

PASTABA

"Šaltu užvedimu" vadinamas

užvedimas kai jis vykdomas praėjus mažiausiai 5 minutėms nuo variklio sustabdymo arba po degalu užpildymo.

Variklio užvedimas (Pav. 2):

1. Stumti jungiklj (1) pozicijoje «I».

2. Lengvai paspausti "primer" kulba (2) 7–10 kartu kol degalai iš lėto išeis iš vamzdelio.

3. Nukreipti starterio (3) komandos svirtelę i «CHOKE» poziciją.
4. Tvirtai laikyti jrenginj ant žemės, su viena ran ka ant rankenos, kontrolės išlaikymui už ve dant variklj.

DÈMESIO!

Jeigu jrenginys laikomas

ne tvirtai, variklio pastumimu operatorius gali prarasti pusiausvyrą arba ašmenys pasikreipti i kitą kliūtį bei i tą patį operatorių.

1. Lėtai traukti užvedamają rankenėlę 10-15 cm, kol atsiras tam tikras pasipriešinimas, taigi papildomai traukti užtikrintai keletą kartų kol pagaus pirmus rezultatus.

SVARBU

Norint išvengti sutrikimų, ne-

traukti lyno visu jo ilgiu, neslinkinti angos pa kra ščiu ir tolygiai atleisti rankenėlę, išvengiant ją sugražinti nekontroliuojamu būdu.

1. Dar kartą paktraukti užvedamają rankenėlę, kol bus išgautas reguliarus variklio užvedimas.
2. Nukreipti starterio (3) komandos svirtelę i «RUN» poziciją.
3. Leisti veikti varikliui minimaliu greičiu mažiausiai 1 minutę prieš pradedant greitinti apsisukimus.

SVARBU

Jei užvedamojo lyno rankenėlė (4)pastoviai tampoma kartu su starterio (3) komandos svirtele pozicijoje «CHOKE» variklis gali užsilieti ir taip apsunkinti užvedimą.

Variklio užsiliejimo atveju, patekusių degalų pa šalinimui išardyti žvakę ir lengvai traukti už ve da mojo lyno rankenėlę (5); taigi nusausinti žvakės elektrodus ir sumontuoti atgal ant variklio.

- Šiltas užvedimas

Šiltam variklio užvedimui (netrukus po variklio su - stabdymo), sekti sekančios procedūros 1 - 4 - 5 - 6 punktus.

VARIKLIO NAUDOJIMAS (Pav. 3)

Irenginio pjovimo greitis reguliuojamas naudojant akceleratoriaus svirtelę (1) ant galinės rankenos (2).

Šios svirtelės veikimas yra įmanomas tik tuo atveju jei vienu metu būna įspausta saugos svirtelė (3).

Judesys iš variklio į ašmenis perduodamas per di-delę išcentrinę jėgą kuri neleidžia ašmenims judėti varikliui veikiant minimaliu greičiu.

DÉMESIO!

Nenaudoti prietaiso jeigu pjovimo mechanizmas juda varikliui veikiant minimaliu greičiu, tokiu atveju reikia susisiekti su jūsų Pardavėju.

Teisingas darbo greitis išgaunamas su iki dugno įspausta akceleratoriaus svirtele (1).

SVARBU

Per pirmas 6–8 veikimo valan das išvengti variklio naudojimo iki maksimalaus greičio.

VARIKLIO IŠJUNGIMAS (Pav. 4)

Variklio sustabdymas:

- Atleisti akceleratoriaus svirtelę (1) ir leisti veikti

varikliui minimaliu greičiu mažiausiai keletą sekundžių.

- Paspausti jungiklj (2) i pozicija «O».

DÈMESIO!

Po akceleratoriaus nustatymo minimaliam greičiui, praeina keletas sekundžių kol ašmenys visiškai sustoja suktis.

DÈMESIO!

Avarinio sustojimo atveju, netrukus perjungti jungiklj i poziciją «O».

Aplinkinių ir aplinkos atžvilgiu:

• Išvengti, kad tai taptų trukdymo priemonė.
• Kruopščiai laikytis vietinių normų pašalinant po pjovimo esančias medžiagas.
• Kruopščiai laikytis vietiniu normų pašalinant tepalinę alyvą ir benziną, sugadintas da lis ar bet kokius kitus elementus kurie ga li įtakoti aplinką.
• Ipakavimo sunaikinimas turi būti atliekamas pagal vyraujamus vietinius įstatymus.

DÈMESIO!

Prailgintas vibracijos i šlaikymas galí sukelti susižalojimų ir neuro kraujagyslių sutrikimų (žinomų kaip Raynaud fenomenas “arba baltoji ranka”) ypač kas ken čia trukdymais. Simptomai gali paliesti rankas, pulsus ir pirštus, ir pasireiškia su jaus mingumo praradimu, sustingimu, nie žulių, skausmu, spalvos pakeitimu, ar odos struktū riniu pasikeitimu. Šie efektai gali būti i šplečiami nuo žemos aplinkos temperatūros ir/arba nuo per stipraus įsikibimo į rankeną. Pastebėjus simptomus, reikia sumažinti dar bą prietaisu ir pasitarti su gydytoju.

PAVOJUS!

Šio jrenginio akceleravimo įranga generuoja nežymų elektromagnetinį lauką, tačiau tuo nėra atmetama galimybė aktyvių arba pasyvių medicininių priemonių implantuotų operatoriui veikimo trukdymui, sudarant galimą rimtą riziką sveikatai. Medicininių priemonių nešiotojams, patariama konsultuotis pas gydytoją arba tų pačių priemonių gamintoją, prieš naudojant įrengini.

DÈMESIO!

Darbo metu dévèti ati tinka mą apsirengimą. Jūsu pardavėjas gali su-teikti reikiamą informaciją apie tinkamiausias ap saugines priemones garantuojančias dar bo saugumą.

DÈMESIO!

Lūžimo arba nelaimingų atsitikimų atveju darbo metu, išjunkite variklj ir patraukite įrenginį, kad nebūtų sudaromi kiti nuostoliai; atvejais, kai yra sudaromi nuostoliai su asmeniniais sužalojimais patiems arba tretiesiems, veikite pirmosios pagalbos procedūromis ir kreipkitės į Sanitarinę Įstaigą reikalingam gydymui. Pašalinti kruopščiai eventualius detritus, kurie galėtų sudaryti nuostolius arba sužalojimus asmenims arba gyvūnams jeigų liktų be priežiūros.

RANKENOS REGULIAVIMAS (Pav. 5)

Galinė rankena (1) gali įgauti 3 skirtingas pozicijas atsižvelgiant į pjovimo planą, taip patogiausiu būdu atlikti krūmųu karpymą.

DÉMESIO!

Rankenos reguliavimas turi būti atliktas išjungtu varikliu.

• Nuleisti atblokavimo svirtele (2).
• Sukti galinę rankeną (1) i pasirenkamą pozicija.
• Prieš pradedant naudoti jrenginj užsitikrinti, kad atblokavimo svirtelę (2) būtų visiškai su grį žus į aukštą poziciją ir, kad galinė rankena bū tų stabili.

DÈMESIO!

Darbo metu, galinè ranke na turi būti visada vertikalioje pozicijoje neat sižvelgiant i pasirinkta pjovimo būdą (3).

PJOVIMO BÜDAS

DÈMESIO!

Pjovimo metu, jrenginys tu ri visada būti tvirtai laikomas abiem ran komis.

DÈMESIO!

Iš karto sustabdyti variklj jei ašmenys darbo metu užsiblokuoja arba jei įsipainioja krūmų šakose.

Visada siūloma pjauti pirmiausiai dvi vertikalias krūmokšnio puses ir vėliau viršutinę.

• Vertikalus pjovimas (Pav. 6)

Pjovimas turi būti atliktas arkos judesiu nuo apa- ĉios j viršų, laikant ašmenis kuo toliau nuo pjaunamo objekto.

• Horizontalus pjovimas (Pav. 7)

Geriausi rezultatai išgaunami su ašmenimis kiek pakreiptais (5° - 10°) kirpimo kryptimi, lėtu arki-niu judesiu ir nuolatiniu prisiartinimu, ypač tankių krūmų atvejais.

AŠMENŲ SUTEPIMAS DARBO METU

Jei jrenginys darbo metu per daug jkaista, reikia sutepti vidinį ašmenu paviršių.

DÈMESIO!

Ši operacija turi būti atlik ta išjungtu varikliu ir sustojus ašmenims ju déti.

DARBO PABAIGA

Pabaigus darba:

• Sustabdyti variklj kaip tai nurodyta anksčiau (skyr. 5)
• Palaukti ašmenų sustojimo ir sumontuoti apsaugas.

7. PRIEŽIŪRA IR LAIKYMAS

Taisiklinga priežiūra yra pagrindinis dalykas no rint išlaikyti ilgam įrenginio veiksmingumą ir saugumą.

DÈMESIO!

Priežiūros operaciju me tu:

• Nuimti žvakės gaubtą.
• Palaukti kol variklis bus tinkamai ataušęs
• Operacijoms su ašmenimis naudoti apsaugines pirštines.
• Laikyti sumontuotas ašmenų apsaugas, išskyrus atvejus kai dirbama su ašmenimis
• Neisklaidyti aplinkoje alyvos, benzino ar ki-to kių įtakojančių medžiagų.

VARIKLIO IR DUSLINTUVO VALYMAS

Sumažinant užsidegimo riziką, dažnai su oro kompresu valyti cilindro briaunas ir iš duslintuvo pašalinti susikaupusias šakeles, lapus bei kitas liekanas.

ORO FILTRO VALYMAS

SVARBU

Oro filtro valymas yra svarbus norint išlaikyti gerą ir ilgą irenginio ekspoata- ciją.

Valymas turi būti atliekamas kas 15 darbo valandų.

• Paspausti mygtuką (1) atversti dangtelį (2) ir nuimti filtruojantį elementą (3).
• Nuplauti vandeniu ir muilu filtruojanti elementą (3). Nenaudoti benzino ar kitų tirpiklių.
  – Leisti filtrui išdžiūti atvirame ore.
• Sumontuoti filtruonatį elementą (3) ir uždaryti dangtį (2) spaudžiant iki dugno, kol bus išgau-namas spragtelėjimas.

KURO FILTRAS

Bako viduje yra idėtas filtras,kuris nešvarumams neleidžia patekti j variklj.

Kartą per metus, reikėtu pas įrenginio pardavėją pakeisti filtrą.

ŽVAKĖS PATIKRINIMAS

Periodiškai, išardyti ir metaliniu šepetėliu išvalyti žvakę pašalinant galimas nuosėdas.

Patikrinti ir sugražinti teisingą atstumą tarp ekektrodų (Pav. 9).

Sumontuoti atgal žvakę ir su tam skirtu raktu pri-veržti iki dugno.

Elektrodų perdegimo arba izoliatoriaus gedimo atveju, bei kas 50 valandu veikimo, žvakė turi būti pakeista į kitą analogišką žvakę.

KARBIURATORIAUS REGULIAVIMAS

Karbiuratorius fabrike yra sureguliuotas tokiu būdu, kad būtų galima išgauti geras ekspoatacines savybes kiekvienoje naudojimo situacijoje, su minimaliu kenksmingų dujų išskyrimu, at siž ve l giant į įstatymų nustatytas normatyvas.

Nepakankamos ekspoatacijos atvejus, visų pirmiausia reikia patikrinti ar ašmenys nėra dalinai blokuoti ar deformuoti, taigi kreiptis į įrnginio pardavėją karbiuratoriaus ir variklio patikrinimui.

- Minimalaus greičio reguliavimas

DÈMESIO!

Pjovimo mechanizmas netu ri judèti su varikliui veikiant minimaliu grei -čiu. Jeigu pjovimo mechanizmas juda va ri kliui vei kiant minimaliu greičiu, reikia su si siek ti su jūsų Pardavėju.taisyklingam variklio suregu-liavimui.

REDUKTORIAUS SUTEPIMAS (Pav. 10)

Kas 20 darbo valandų, reikia sugražinti lygmenį specialiais riebalais su molbideno bisulfidu, įpurškiant į iriebalintoją (1).

AŠMENŲ KONTROLĖ IR VALYMAS

DÈMESIO!

Periodiškai patikrinti, kad

ašmenys nebūtų sulenkti arba sugadinti ir, kad varžtai būtų tinkamai priveržti.

Néra būtina jokia atstumo tarp ašmenų kontrolė, kadangi tai yra nustatyta Fabrike.

Periodiškai reikia pasirūpinti vidinių terpių va ly mu nuo detritų, kurie galėtų trukdyti taisyklingą ašmenų sukimąsi.

Valymui atlikti (pav. 11):

- Atveržti veržles (1) ir nuimti varžtus (2) ir strypą (3).

• Kruopščiai nuvalyti dulkes ir detritus nuo kilpų (4).
  – Sutepti vidinius ašmenų paviršius.
• Atgal sumontuoti strypą (3) varżtais (2), atsargiai ir taisyklingai sudedant tarpiklius (5) ir poverżles (6) ir (7) po verżlémis (1).
  – Iki dugno prisukite veržles (1).

DÈMESIO!

Prieš pradedant darba visada patikrinti, kad antgaliai (1) bütų gerai prisukti.

AŠMENŲ AŠTRINIMAS

Ašmenų aštrinimias yra būtinas, kai pjovimo re zultatai sumažėja ir šakos dažnai kertasi aš menyse.

DÉMESIO!

Ašmenys su sudévêtais pjautuvais niekada neturi būti galąsti, bet visada pakeisti.

SVARBU

Visada siūloma, kad aš me nu aštrinimas būtuu atliekamas pas jrenginio pardavėją, kuris tai atlieka su atitinkamais reikmenimis ir reikiamu kompetentingumu.

Tuo atveju kai patiems reikia galąsti ašmenis, tai atlikti su smulkia dilde, stumdant kaip matoma (Pav. 12).

• Paremti dildę (1) ant pjoviklio (2) 45° laipsnių kampu, ir pradėti veiksmą judesiu iš viršaus link pjoviklio briaunos.
• Veikti tokiu būdu, kad dildė judėtu tik ėjimo kryptimi ir grjžimo metu ją sukelti.
  – Nudildyti mažiausią medžiagos dalj.
• Pašalinti visas metalo dulkes su švytrynamuoju akmeniu.
• Pašalinti kiekvieną dildinimo žymę ir suriebalinti ašmenis prieš jas sumontuojant.

YPATINGI VEIKSMAI

Kiekviena nejtraukta šiame vadovėlyje priežiūros oparacija turi būti atlikta tik pas įrenginio pardavėją.

Operacijos atliktos neatinkamose struktūrose arba nekvalifikuotų asmenų įtraukia garantinės formos nutraukimą

LAIKYMAS

Po kiekvieno darbo, kruopščiai nuvalyti nuo jrenginio dulkes ir nuosėdas, pakeisti ar pataisytį defektuotas dalis ir sutepti ašmenis taip, išvengiant rūdžių atsiradimo.

Irenginys turi būti laikomas sausoje vietoje, neatšiauriose klimatinėse sąlygose, su ašmenų taisiklingai sumontuota apsauga.

ILGALAIKIS NENAUDOJIMAS

SVARBU

Jeigu numatomas jrenginio n e naudojimo laikas viršija 2-3 mėnesius, reikia atlikti kai kuriuos veiksmus išvengiant kliūčių pradedant darba po ilgo laiko, arba išliekančių nuostolių varikliui.

- Sandéliavimas

Prieš padedant jrenginj:

• Ištuštinti degalų baką.
• Užvesti variklj ir laikyti jj užvestą minimaliu greičiu kol sustos, šiuo atveju sunaudojami bake likę degalai.
• Ataušinti variklj ir išardyti žvakę.
• žvakės angą jpilti šaukštelį alyvos (naujos) skir tą 2 fazių varikliams.
• Keletą kartų patraukti užvedamąjį lyną taip išskirstant cilindre alyvą.
• Sumontuoti žvakę stūmokliu iki užgęsimo (ma-to ma žvakės angoje kada stūmoklis pasiekia ga lutinį tašką).

- Sugrjžimas prie veiksmo

Irenginio sugražzinimas prie veikimo:

• Išimti žvake.
• Patraukti keletą kartų užvedamąjį lyną taip paša linant alyvos perteklių.
• Patikrinti žvakę kaip tai aprašyta skyriuje "Žvakės kontroliavimas"
• Parengti jrenginj kaip tai nurodyta skyriuje "Pasiruošimas darbui".

8. GEDIMŲ NUSTATYMAS

KLIÜTIS TIKËTINOS PRIEŽASTYS PATAISYMAS

1) Variklis neužsiveda arba neišlieka veikmingas	- Netaisiklinga užvedimo procedūra- Purvina žvakė arba netaisiklingas atstumas tarp elektrodų- Užsikimšęs oro filtras- Karbiuracijos problemos	- Laikytis instrukcijų (žiūr.str. 5)- Patikrinti žvakę (žiūr.str. 7)- Išvalyti ir/ar pakeisti filtrą (žiūr.str. 7)- Susisiekti su pardavėju
2) Variklis užsiveda, bet su maža galia	- Užsikimšęs oro filtras- Karbiuracijos problemos	- Išvalyti ir/ar pakeisti filtrą (žiūr.str. 7)- Susisiekti su pardavėju
3) Variklis netaisiklingai veikia arba neturi galios	- Purvina žvakė arba netaisiklingas atstumas tarp elektrodų- Karbiuracijos problemos	- Patikrinti žvakę (žiūr.str. 7)- Susisiekti su pardavėju
4) Variklis skleidžia per daug dūmų	- Neteisinga mišinio kompozicija- Karbiuracijos problemos	- Mišinio paruošimas pagal instrukcijas (žiūr.str. 4)- Susisiekti su pardavėju

9. TECHNINIAI DUOMENYS

Variklio tūris cm	3	24,5
Galia kW 0,85
Žvakė BOSCH L8RTF
Santykis benzinas : alyva 40 : 1
Bako talpa litrai 0,41
Pjūvio ilgis mm 550
Masė	kg	5,5
Operatoriaus ausies akustinio slėgio lygis- Matavimo netikslumas	dB(A) dB(A)	88,9 2,5
Pamatuotas ekvivalentinis akustinės galios lygis- Matavimo netikslumas	dB(A) dB(A)	106 2,5
Garantuotas akustinės galios lygis	dB(A)	109
Perduodama vibracija rankai ant priekinės rankenos- Matavimo netikslumas	m/s2 m/s2	2,182 1,5
Perduodama vibracija rankai ant galinės rankenos- Matavimo netikslumas	m/s2 m/s2	2,034 1,5

10. AKSESUARAI

Šiam jrenginiui yra numatytas pjovimo reikmenų naudojimas su kodu:

Produkto evoliucijos data, viršuje cituoti reikmenys laikui einant galėtų būti pakeisti kitais, su analogiškomis saugaus veikimo charakteristikomis.

Cienījamais Pircēj,

LT • Šio naudotojo vadovo turinys ir paveikslėliai skirti tik „STIGA SpA“ ir yra saugomi autorių teisėmis – dokumentą atgaminti ar modifikuoti, visiškai arba iš dalies, yra draudžiama.
