BEDIENUNGSANLEITUNG SHP 60 STIGA

DEUTSCH - Übersetzung der Originalbetriebsanleitung DE

– Ryst dunken indeholdende blandingen kraftigt.

Sehr geehrte Kundin, sehr geehrter Kunde, Heckenschere

Wir danken Ihnen, dass Sie unseren Produkten den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der Gebrauch Ihrer neuen Maschine Freude macht und Ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde herausgegeben, um Sie mit Ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu können. Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griff - bereit, um es jederzeit einsehen zu können, und liefern Sie es mit, sollten Sie die Maschine eines Tages an Dritte abtreten oder ausleihen.

Diese neue Maschine wurde nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sicher und zuverlässig, wenn sie - unter strikter Beachtung der in diesem Handbuch enthaltenen Anweisungen verwendet wird (Bestimmungsgemäßer Gebrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicherheitsvorschriften beim Gebrauch bzw. der Anweisungen für Wartung und Reparatur werden als "unzweckmäßige Verwendung" der Maschine angesehen und haben den Verfall der Garantie und die Ablehnung jeder Verantwortung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entstandene oder Dritten zugefügte Schäden oder Verletzungen gehen zu Lasten des Benutzers.

Falls Sie kleinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollten, können Sie davon ausgehen, dass die in diesem Handbuch enthaltenen Informationen auf Grund fortwährender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe oder zur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften für Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sich bitte an den Händler Viel Spaß bei der Arbeit!

INHALTSVERZEICHNIS

1. Kennzeichnung der wesentlichen Bauteile 2
2. Symbole 3
3. Sicherheitsvorschriften 4
4. Arbeitsvorbereitung 6
5. Motor anlassen, benutzen und ausschalten 7
6. Maschineneinsatz 9
7. Wartung und Aufbewahrung 10
8. Störungssuche 12
9. Technische Daten 12
10. Zubehör 12

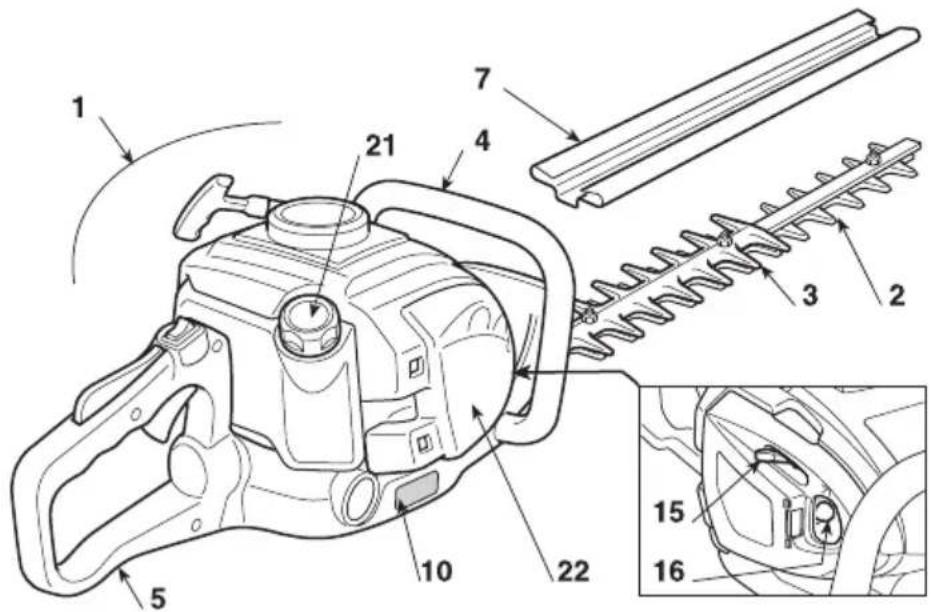

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

1. Motor
2. Schneidvorrichtung (Messer)
3. Schutzplatte
4. Vorderer Handgriff
5. Hinterer Handgriff
6. Entriegelungs vorrichtung hinterer Handgriff
7. Messerschutz
8. Typenschild

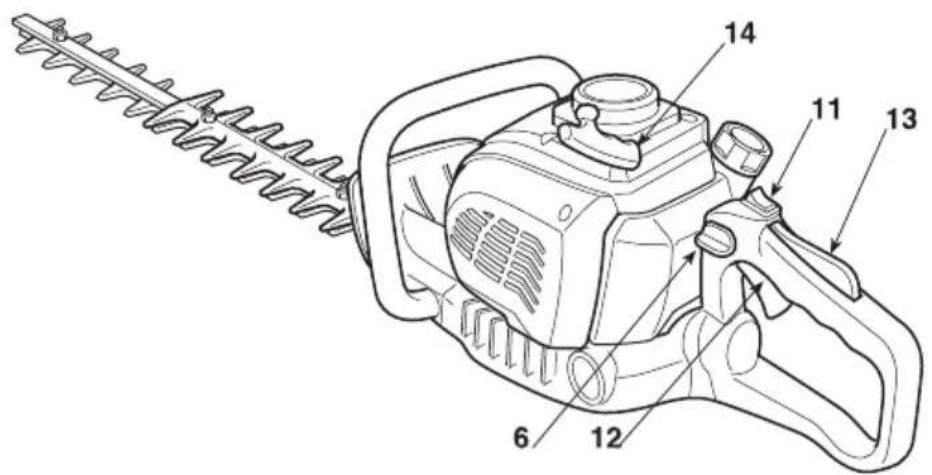

STEUERUNGEN UND AUFFÜLLEN

1. Motorabstellschalter
2. Messersteuerung (Gashebel)
3. Sicherheitsgashebel
4. Startgriff
5. Chokehebel
6. Primer
7. Verschluss Gemischtank
8. Luftfilterdeckel

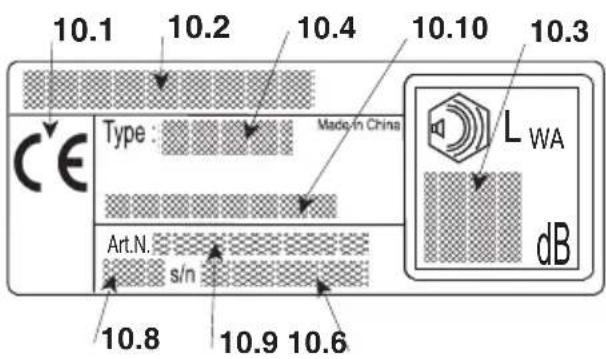

10.1) Konformitätszeichen
10.2) Name und Anschrift des Herstellers
10.3) Schalleistungspegel LWA
10.4) Maschinentyp
10.6) Kennummer
10.8) Baujahr
10.9) Artikelnummer
10.10) Emission-Nummer

10.1 10.2 10.4 10.10 10.3 CE Type : Made in China Art.N. s/n 10.8 10.9 10.6 L WA dB

Das Beispiel der Konformitätseg befindet sich auf den letzten Seiten des Handbuchs.

2. SYMBOLE

1

ACHTUNG: Das von Ihnen gekaufte Gerät ist für den Hobbygebrauch gebaut worden.

1) Achtung! Gefahr
2) Vor Inbetriebnahme des Geräts die Gebr auchs an lei- tung aufmerksam lesen.
3) Ihr Gehör kann bleibend beschädigt werden. Wir weisen den Bediener des Geräts darauf hin, dass er bei normalen Arbeitsbedingungen täglich einer Geräusch belastung von 85 dB (A) oder mehr ausgesetzt ist.

Bei der Arbeit mit der Maschine, immer die Schutzbrille und den Gehörschutz tragen.
Sollte während der Arbeit auch die Gefahr herabfallender Gegenstände bestehen, so ist auch ein Schutz helm zu tragen.
4) Das Messer ist scharf geschliffen und kann leicht Schnittverletzungen verursachen.

BESCHREIBENDE SYMBOLE AN DER MASCHINE (falls vorhanden)

11 +0 12 CVOKE RUN 13

3. SICHERHEITSVORSCHRIFTEN

A) AUSBILDUNG

1) DIESE MASCHINE KANN SCHWERE SCHÄDEN UND VERLETZUNGEN VERURSACHEN. Für den korrekten Gebrauch, die Vorbereitung, die Wartung, das Anlassen und Ausschalten der Maschine, die Anweisungen aufmerksam lesen. Machen Sie sich mit den Bedienungs- teilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Die Maschine nur zu dem, für diesen vorgesehenen Zweck verwenden, d.h. für das Schneiden und Trimm- men von Hecken, bestehend aus Sträuchern mit klein en Zweiglein. Ein unzweckmäßiger Gebrauch kann generell gefährlich sein und die Maschine be schädigen. Folgende Punkte gehören zur unzweckmäßigen Verwendung (beispielhaft):

• Schneiden von Gras im Allgemeinen und vor allem in der Nähe von Bordsteinen;
• Zerkleinern von Materialien für die Kompostierung;
• Beschneidearbeiten;
• Verwenden der Maschine für den Schnitt von nicht pflanzlichen Materialien;
• Verwenden der Maschine durch mehr als eine Person.

3) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Gebrauch sanweisung verfügen, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

4) Die Maschine darf nicht von mehr als einer Person benutzt werden.
5) Maschine niemals benutzen:

• während Personen, besonders Kinder oder Tiere in der Nähe sind.
• wenn der Benutzer müde ist oder sich nicht wohl fühlt, oder wenn er Arzneimittel oder Drogen, Al ko hol oder andere Stoffe zu sich genommen hat, die sei ne Auf - merksamkeits- und Reaktionsfähigkeit be e in trächtigen
• wenn der Benutzer nicht imstande ist, die Maschine mit zwei Händen festzuhalten bzw. wenn er bei der Arbeit nicht stabil auf den Beinen das Gleich ge wicht halten kann
  6) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren können.

B) VORBEREITENDE MASSNAHMEN

1) Bei der Arbeit, muss der Benutzer eine geeignete Kleidung tragen, die ihn in seinen Bewegungen nicht hindert
- Enganliegende Schutzkleidung mit schnittfesten Schutzeinsätzen tragen
- Handschuhe, Schutzbrille und schnittfeste Sicher heits-schuhe mit rutschfester Sohle tragen
– Gehörschutz tragen
- Keine Schale, Hemden, Halsketten oder andere lo se hängende Zubehöre tragen, die sich in der Ma schi ne oder in eventuell auf dem Arbeitsplatz be find lichen Ge genständen verfangen könnten
- Langes Haar zusammenbinden
2) ACHTUNG: GEFAHR! Benzin ist hochgradig entflammbar:

• Kraftstoff in eigens zu diesem Zweck vorgesehenen, zugelassenen Behältern aufbewahren;
  – beim Umgang mit Kraftstoffen nicht rauchen;
• Tankverschluss langsam öffnen, um den darin entstan denen Druck langsam abzubauen.
• Kraftstoff nur im Freien mit Hilfe eines Trichters nach -füllen
• Kraftstoff ist vor dem Starten des Motors einzufüllen. Während der Motor läuft oder bei heißer Maschi ne darf der Tankverschluss nicht geöffnet bzw. Benzin nachgefüllt werden.
• Falls Benzin übergelaufen ist, darf kein Versuch un ternommen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursa - chen könnte.
• Jegliche Spur von eventuell auf der Maschine oder auf dem Boden verschüttetem Benzin sofort entfernen;
  – Maschine nicht am Befüllungsort starten;
• der Kontakt zwischen Kraftstoff und den Kleidern ist zu vermeiden, und in einem solchen Fall, kleiden Sie sich lieber um, bevor Sie den Motor starten;

• Tankverschluss und Verschluss des Benzin be häl ters müssen immer gut zugeschraubt sein.
  3) Fehlerhafte oder beschädigte Schalldämpfer aus wechseln.
  4) Vor dem Gebrauch die ganze Maschine gründlich überprüfen und insbesondere:

• der Gashebel und der Sicherheitshebel müssen sich leicht bewegen lassen, nicht klemmen und wenn los gelassen, müssen sie automatisch und schnell ihre Ausgangsposition wieder einnehmen;

• der Gashebel muss blockiert bleiben, solange der Sicherheitshebel nicht betätigt wird;
• der Taster für die Motorausschaltung muss von ein er Position auf die andere leicht verstellbar sein;
• das Elektrokabel und vor allem das Zünd kerzen ka bel müssen einwandfrei sein, um eine Funken bildung aus zuschließen und der Stecker muss vorschriftsmäßig an der Zündkerze angebracht sein;
• die Handgriffe und Schutzvorrichtungen der Ma schi ne müssen gereinigt und abgetrocknet, und schließlich an die Maschine fest angebracht werden;
  – die Messer dürfen nie beschädigt sein;
  5) Vor Arbeitsbeginn muss sichergestellt werden, dass alle Schutzvorrichtungen richtig angebracht sind.

C) DIE MASCHINE IM EINSATZ

1) Der Verbrennungsmotor darf nicht in gesch losse nen Räumen laufen, in denen sich gefährliche Kohlen monoxydabgase sammeln können.
2) Arbeiten Sie nur bei Tageslicht oder bei gutem Kunstlicht.
3) Eine sichere und stabile Position einnehmen

- vermeiden Sie so gut wie möglich den Einsatz der Ma schine auf nassem oder rutschigem Boden oder jedenfalls auf unebenen oder steilen Böden, wenn für den

Benutzer bei der Arbeit keine ausreichende Stabilität gewährleistet ist;

• vermeiden Sie Treppen und unstabile Plattformen;
• rennen Sie nicht, gehen Sie immer vorsichtig voran und achten Sie auf die Bodenuneb enheiten und auf die Anwesenheit eventueller Hindernisse.
• Seien Sie sich immer darüber bewusst, was um Sie herum vorgeht und seien Sie auf der Hut vor möglichen Risiken, die Sie vielleicht aufgrund des von der Maschine gemachten Lärms nicht bemerken.

4) Beim Anlassen des Motors die Maschine mit der freien Hand fest auf den Boden drücken.

• den Motor erst mindestens 3 Meter vom Befüllung sort entfernt starten;
• versichern Sie sich, dass sich in Maschinen reich weite keine anderen Personen befinden.
• Schalldämpfer und demnach auch die Abgase nie gegen entflammbare Stoffe richten

5) Seien Sie besonders vorsichtig in der Nähe von Strom kabeln, die unter Spannung stehen.

6) Ändern Sie nicht die Grundeinstellung des Motors oder überdrehen Sie ihn nicht.

7) Sicherstellen, dass sich die Messer nicht bewegen solange der Motor leer läuft, und dass nach Be tä ti gung des Gashebels der Motor dann auch schnell wieder auf den Leerlauf gebracht wird.

8) Achten Sie darauf, dass das Messer nicht gegen Fremd körper hart aufprallt und auf das eventuell durch die Reibung der Messer herumfliegende Ma te rial.

9) Wenn die Schneidevorrichtung gegen einen Fremdkörper stößt oder die Heckenschere seltsame Geräusche oder Vibrationen abgibt, den Motor ausschalten und die Maschine anhalten lassen. Das Kerzenkabel von der Kerze abziehen und wie folgt vorgehen:

• die Schäden überprüfen;
• kontrollieren, ob Teile locker sind und diese festziehen;
• die beschädigten Teile reparieren oder durch Teile gleichwertiger Eigenschaften ersetzen.

10) Schalten Sie den Motor ab, bevor Sie:

• ihn reinigen oder von einer Blockierung befreien;
• die Heckenschere überprüfen, Wartungseingriffe oder andere Arbeiten daran ausführen;
  – die Position der Schneidevorrichtung einstellen;
  – die Maschine unbeaufsichtigt lassen.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie dafür, dass alle Muttern, und Schrauben fest angezogen sind, um sicher zu sein, dass das Gerät immer unter guten Bedingungen arbeitet. Eine re gelmäßige Wartung ist unentbehrlich für die Sicherheit und die Einhaltung der Leistungsfähigkeit.

2) Bewahren Sie die Maschine mit Benzin im Tank nie - mals innerhalb eines Raumes auf, in dem Benzin dämp fe mit offenem Feuer, einer heißen Quelle oder Fun ken in Berührung kommen könnten.

3) Lassen Sie den Motor abkühlen, bevor Sie die Maschi ne in einem Raum abstellen.

4) Um die Brandgefahr zu vermindern, ist der Motor, der Abgasschalldämpfer und der Lagerort für die Kraft stoffe stets frei von Zweigresten, Blättern oder ü ber flüssigem Fett zu halten; Behälter mit Schneid resten niemals inner halb eines Raumes lassen.

5) Falls der Tank zu entleeren ist, muss dies im Freien er folgen und bei kaltem Motor.
6) Tragen Sie bei jedem Eingriff auf der Schneid vorrichtung Handschuhe.
7) Achten Sie auf das Messerschärfen. Alle an den Messern durchzuführenden Arbeiten setzen gezielte Kompetenzen und den Einsatz spezieller Werkzeuge voraus; aus Sicherheitsgründen sollten diese immer von Fachleuten ausgeführt werden.
8) Aus Sicherheitsgründen, verwenden Sie die Maschine nie, wenn die Schneidevorrichtung oder andere Teile abgenutzt oder beschädigt sind. Die beschädigten Teile müssen ersetzt und dürfen niemals repariert werden. Nur Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile können die Ma schine beschädigen und Ihre Sicherheit gefährden.
9) Maschine nicht in Kinderreichweite aufbewahren!

E) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen jedes Mal, wenn die Ma - schine überprüft, bewegt oder transportiert wird, beachtet werden:
- Motor ausschalten; abwarten bis die Messer vollständig stillstehen, Zündkerzenstecker abtrennen und warten, bis die Maschine abgekühlt ist;
- Messerschutz anbringen;
- Maschine ausschließlich an den Handgriffen aufheben und die Messer in die der Laufrichtung entgegenge - setzte Richtung positionieren;
2) Sollte der Transport der Maschine mit einem Kraft fahrzeug erfolgen, so muss sie so aufgestellt wer den, dass sie keine Gefahr darstellt und auch gut befestigt werden, um das Umkippen mit nachfolgender Scha den entstehung und Kraftstoffauslauf zu verhindern.

F) WIE IST DAS HANDBUCH ZU LESEN

Im Text des vorliegenden Handbuchs sind einige be sonders wichtige Abschnitte unterschiedlich gekennzeichnet, wobei die Bedeutung solcher Kenn zeich nun gen wie folgt zu verstehen ist:

HINWEIS

oder

WICHTIG

Liefert erläuternde Hinweise oder

andere Angaben über bereits an früherer Stelle gemachte Aussagen, mit der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden.

ACHTUNG!

Im Falle der Nichtbe achtung

besteht die Möglichkeit, sich selbst oder Dritte zu verletzen

GEFAHR!

Im Falle der Nichtbe achtung

besteht die Möglichkeit, sich selbst oder Dritte schwer zu verletzen, mit Todes gefahr.

4. ARBEITSVORBEREITUNG

MASCHINENÜBERPRÜFUNG

Bevor Sie mit der Arbeit starten, muss folgendes geprüft werden:

• dass an der Maschine und am Messer alle Schrau ben angezogen sind;
• dass die Messer scharf und nicht beschädigt sind;
• dass der Luftfilter sauber ist;
• dass die Schutzeinrichtungen festsitzen und ausreichend sind;
• dass die Handgriffe richtig befestigt sind.

GEMISCHZUBEREITUNG

Diese Maschine ist mit einem Zweitaktmotor ausgestattet, der mit einem Benzin-Öl-Gemisch betrieben wird.

WICHTIG Die Verwendung von Benzin allein beschädigt den Motor und hat den Verfall der Garantie zur Folge.

WICHTIG Verwenden Sie nur hochwertiges Benzin und Schmieröl, um die Gesamt leistungen und die Standzeit der mechanischen Teile auch langfristig sicherzustellen.

- Benzineigenschaften

Nur bleifreies Benzin (grünes Benzin) mit einer Oktan - zahl unter 90 NO verwenden.

WICHTIG Grünes Benzin neigt dazu, im Behälter Ablagerungen zu bilden, wenn es über 2 Monate aufbewahrt wird. Verwenden Sie stets frisches Benzin!

- Öleigenschaften

Verwenden Sie nur hochwertige, für Zweit aktmotoren spezifische Kunstöle.

Bei Ihrem Händler sind speziell für solche Motoren entwickelte Öle erhältlich, die hohe Leistungen ge währleisten können.

Die Verwendung solcher Öle ermöglicht eine 2,5%-ige Gemischzusammensetzung, d.h. bestehend aus 1 Teil Öl für jeweils 40 Teile Benzin.

• Gemischzubereitung und -lagerung

GEFAHR!

Benzin und Gemisch sind entflammbar!

• Benzin und Gemisch ausschließlich in eigens für Kraftstoffe zugelassenen Behältern aufbewahren, und zwar an einem sicheren Ort, fern von Wärme quellen und offenen Flammen
• Die Behälter niemals in Kinderreichweite aufbewahren.
• Rauchen Sie während der Gemisch zubereitung nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

Die Tabelle zeigt die, je nach eingesetztem Öl benötigten Benzin- und Ölmengen für die Gemi schz über ei tung.

Benzin Synthetisches Öl 2-Takt
Liter Liter cm		3
1	0,025 25
2	0,050 50
3	0,075 75
5	0,125	125
10	0,250	250

Für die Gemischzubereitung:

• in einen zugelassenen Kanister ca. die Hälfte der angegebenen Benzinmenge geben.
• das ganze Öl dazugeben, so wie in der Tabelle vor geschrieben.
  – schließlich auch das restliche Benzin.
  – den Behälter verschließen und energisch schütteln.

WICHTIG

Das Gemisch ist einem ständi-

gen Alterungsprozess ausgesetzt. Bereiten Sie nicht zu große Mengen davon vor, um Ablage rungen zu vermeiden.

WICHTIG

Gemisch- und Benzin behälter

immer schön getrennt und identifizierbar aufbewahren, um eine Verwechslungsgefahr bei der Benutzung aus - zuschließen.

WICHTIG

Reinigen Sie regelmäßig die Ben-

zin-undGemischbehälter,umeventuelleAblagerungen zu entfernen.

NACHFÜLLEN VON KRAFTSTOFF

HINWEIS

nicht und versuchen eizuatmen.

Rauchen Sie beim Nach füllen

Sie die Benzindämpfe nicht

ACHTUNG!

Behälterverschluss stets vorsichtig öffnen, da sich darin gegebenenfalls Druck gebildet hat.

Vor dem Nachfüllen:

• Gemischbehälter gut schütteln.

• Maschine auf einer ebenen Fläche, in stabiler Po si tion mit nach oben gerichtetem Tankverschluss aufstellen.

• Tankverschluss und umliegenden Bereich reinigen, damit beim Nachfüllen kein Schmutz in den Tank gerät.

• Verschluss vorsichtig öffnen, um den Druck langsam abzulassen. Immer mit einem Trichter nachfüllen, und den Tank nicht bis zum Rand fül len (Abb. 1).

ACHTUNG!

Den Behälter immer sehr gut

verschließen.

ACHTUNG!

Sofort alle eventuell auf der Maschine oder auf dem Boden verschütteten Gemischrückstände entfernen und den Motor solange nicht anlassen, bis sich alle Benzindämpfe ver flüchtigt haben.

5. MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN

ANLASSEN DES MOTORS

ACHTUNG!

Der Motor darf erst angelassen werden, wenn er mindestens 3 m vom Kraftstoff-Befüllungsort entfernt ist.

Vor dem Starten des Motors:

• Maschine stabil auf dem Boden aufstellen.
• Messerschutz beseitigen.
• Sicherstellen, dass das Messer den Boden oder sonstige Gegenstände nicht berührt.
• Sicherstellen, dass der Handgriff in der zentralen Position blockiert ist.

- Kaltstart

ACHTUNG!

Unter Kaltstart versteht sich das Anlassen nach mindestens 5 Min. von der Mo tor ausschaltung oder nach der Kraftstoff nachfüllung

Um den Motor anzulassen (Abb. 2):

1. Schalter (1) auf Position «I» drücken.
2. 7-10 Mal leicht auf die Primer-Kraftstoff pumpe (2)

drücken, bis der Kraftstoff aus dem Entlüfterrohr fließt.

1. Den Bedienungshebel des Starters (3) auf Position «CHOKE» stellen.
2. Maschine mit einer Hand auf dem Handgriff fest auf den Boden drücken, damit Sie beim Anlassen die Kontrolle der Maschine nicht zu verlieren.

ACHTUNG!

Wenn die Maschine nicht

fest gehalten wird, könnte die vom Motor entwickelte Schubkraft den Benutzer aus dem Gleich gewicht bringen, oder das Messer gegen einen Ge-gen stand oder gegen denselben Benutzer schleudern.
5. Den Startgriff 10-15 cm langsam herausziehen, bis ein gewisser Widerstand zu spüren ist, dann ein paar Mal weiter ziehen bis die ersten Zündungen wahrge nommen werden.

WICHTIG

Um Beschädigungen zu vermeiden, das Seil lieber nicht ganz herausziehen und nicht mit dem Rande der Seilführungsöffnung in Be rüh rung bringen und den Griff loslassen, dabei aber ver hindern, dass das Seil unkontrolliert wieder eingezogen wird.

1. Den Startgriff erneut ziehen, bis das korrekte Anlassen des Motors erreicht wurde.
2. Den Bedienungshebel des Starters (3) auf Position «RUN» stellen.
3. Lassen Sie den Motor mindestens 1 Minute im Leerlauf laufen, bevor Sie ihn auf die höchste Drehzahl beschleunigen.

WICHTIG

Sollte der Griff (4) des An las serseils mehrmals betätigt werden, solange sich der Starterhebel (3) aber noch auf Position «CHOKE» befindet, könnte dadurch der Motor überflutet und das An lassen erschwert werden.

Bei überflutetem Motor Zündkerze entfernen und leicht am Griff (5) des Anlasserseils ziehen, um den überflüssigen Kraftstoff zu entfernen; dann die E lek tro den der Zündkerze abtrocknen und wieder einsetzen.

- Warmstart

Für den Warmstart (sofort nach Motor ausschaltung), Punkte 1 - 4 - 5 - 6 des oben beschriebenen Ablaufs befolgen.

MOTOREINSATZ (Abb. 3)

Die Geschwindigkeit der Schneidvorrichtung wird über den auf dem hinteren Handgriff (2) positionierten Gas -hebel (1) gesteuert.

Die Betätigung dieses Hebels kann nur erfolgen wenn gleichzeitig der Sicherheitsgriff gedrückt wird (3).

Die Bewegung wird vom Motor auf die Messer über tragen, und zwar über eine Flieh kraftkupplung, mit der die Bewegung der Messer verhindert wird, solange der Motor im Leerlauf läuft.

ACHTUNG!

Verwenden Sie die Ma schi ne

nicht, wenn sich die Schneid vor rich tung mit dem Motor im Leerlauf bewegt; in diesem Fall muss der Händler zu Rate gezogen werden.

Die korrekte Arbeitsgeschwindigkeit erreicht man wenn der Gashebel (1) bis zum Anschlag betätigt wird.

WICHTIG

Während der ersten 6-8 Stunden Maschineneinsatz, den Motor nicht mit der Höchstdrehzahlbenutzen.

MOTORAUSSCHALTUNG (Abb. 4)

Um den Motor auszuschalten:

- Den Gashebel loslassen (1) und den Motor einige

Sekunden lang im Leerlauf laufen lassen.

- Den Schalter (2) auf Position «O» drücken.

ACHTUNG!

Wenn der Motor auf den Leerlauf gebracht wird, dauert es einige Sekunden bis die Messer vollständig stillstehen.

ACHTUNG!

Im Falle eines Not-Stopps, den Schalter sofort auf «O» stellen.

6. MASCHINENEINSATZ

Für einen rücksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

• vermeiden Sie es, ein Störelement darzustellen.
• halten Sie sich strikt an die örtlichen Vor schriften für die Entsorgung der Schneidreste.
• halten Sie sich strikt an die örtlichen Vorsch riften für die Entsorgung von Öl, Benzin, beschädigten Teilen oder sämtlichen weiteren umweltschädlichen Stoffen.
• Die Entsorgung der Verpackung muss gemäß der örtlichen Vorschriften erfolgen.

ACHTUNG!

Bei längerfristiger Arbeit mit vibrierenden Werkzeugen können vor allem bei Personen mit Durchblutungs stö run gen Verlet zun gen und Gefäßer krankun gen (bekannt als "Ray naud-Syndrom" oder "Leichen finger") auftreten. Die Symptome können die Hände, Handgelenke und Finger betreffen, und stellen sich als Ge fühl slo sigkeit, Kribbeln, Kitzeln, Sch mer zen, blas se Haut oder strukturelle Verände rungen der Haut. Diese Effekte können durch niedrige Um ge bung s temperaturen bzw. durch be son ders festes Grei fen der Hand griff e ver stärkt werden. Beim Auftre ten der Sym p tome müssen die Verwendungs zei ten der Ma schi ne verkürzt, und ein Arzt aufgesucht werden.

GEFAHR!

Das Anlassersystem dieser Maschine generiert ein relativ schwaches Magnetfeld, wobei aber trotzdem nicht ausgeschlossen werden kann, dass Funktionsstörungen bei aktiven oder passiven Implantaten des Bedieners auftreten können, mit dementsprechend schweren Gesundheitsrisiken. Trägern dieser medizinischen Vorrichtungen wird daher dringend empfohlen, einen Arzt oder den Hersteller der Vorrichtungen zu befragen, bevor die Maschine verwendet wird.

ACHTUNG!

Tragen Sie während der Ar beit eine zweckmäßige Kleidung. Ihr Händler kann Ih nen nütz liche Informationen über die besten Ar beits schutz vorrichtungen geben, die Ihre Sicherheit während der Arbeit gewährleisten.

ACHTUNG!

Im Fall von Brüchen oder Unfällen während der Arbeit, sofort den Motor abstellen und die Maschine entfernen, damit sie keine weiteren Schä - den anrichtet. Wenn bei einem Unfall man selbst oder Dritte verletzt werden, unverzüglich die der Situation angemessene erste Hilfe leisten und zur notwendigen Behandlung ein Krankenhaus aufsuchen. Entfernen Sie sorgfältig alle eventuellen Rückstände, die – falls sie unbeaufsichtigt bleiben – Schäden oder Verletzungen an Personen oder Tieren verursachen könnten.

EINSTELLUNG DES HANDGRIFFS (Abb. 5)

Der hintere Handgriff (1) kann der Schneid vorrichtung gegenüber 3 verschiedene Orientier ungen einnehmen; dies erleichtert die Fein arbeiten an den Hecken.

ACHTUNG!

Die Einstellung des Hand griffs muss mit ausgeschaltetem Motor erfolgen.

• Entriegelungshebel absenken (2).
• Den hinteren Handgriff (1) in die gewünschte Position verstellen.
• Vor dem Maschineneinsatz sicherstellen, dass der Entriegelungshebel (2) vollständig in die obere Lage zurückge kehrt ist, und dass der hintere Handgriff fest sitzt.

ACHTUNG!

Während der Arbeit muss sich der hintere Handgriff immer in der vertikalen Position befinden, und zwar unabhängig von der jeweiligen Position der Schneid vorrichtung (3).

SCHNEIDMODUS

ACHTUNG!

Beim Schneiden muss die Maschine immer mit zwei Händen festgehalten werden.

ACHTUNG!

Den Motor sofort ausschalten, sollten sich die Messer während des Ein sat zes festklem men oder in den Heckenzweigen verfangen.

Es ist immer ratsam, zuerst die vertikalen Hecken sei ten, dann den oberen Bereich zu schneiden.

• Vertikaler Schnitt (Abb. 6)

Der Schnitt sollte mit einer bogenförmigen Bewegung von unten nach oben erfolgen, wobei das Messer so weit wie möglich vom Körper entfernt gehalten wird.

• Horizontaler Schnitt (Abb. 7)

Die besten Ergebnisse erzielt man mit einem in die Schneidrich tung leicht (5° - 10°) geneigtem Messer, ei ner Bogenbewegung und einem langsamen, gleichmäßigen Vorschub, vor allem bei sehr dichten He cken.

MESSERSCHMIERUNG WÄHREND DES EINSATZES

Sollte sich die Schneidvorrichtung übertrieben erhitzen, so müssen die Messerinnenflächen geschmiert werden.

ACHTUNG!

Dieser Vorgang darf ausschließ- lich bei ausgeschaltetem Motor und stillstehendem Messer erfolgen.

ARBEITSSCHLUSS

Wenn die Arbeit beendet ist:

• Motor wie vorangehend (Kap. 5) beschrieben ausschalten.
• Abwarten bis die Messer vollständig stillstehen und Schutzvorrichtung anbringen.

7. WARTUNG UND AUFBEWAHRUNG

Eine korrekte Wartung ist grundsätzlich notwendig, um die ursprüngliche Effizienz und Einsatzsicherheit der Maschine zu bewahren.

ACHTUNG!

Während der Wartungs eingriffe:

• Zündkerzenstecker abtrennen.
• abwarten bis der Motor ausreichend abgekühlt ist.
• für Eingriffe im Messerbereich Schutz handschuhetragen.
• Messerschutzvorrichtung nicht entfernen, es sei denn, die Eingriffe müssen auf dem Messer selbst vorgenommen werden.
• Öle, Benzin oder andere verschmutzende Stoffe vorschriftsmäßig entsorgen.

REINIGUNG DES MOTORS UND DES SCHALL DÄMPFERS

Um die Brandgefahr auf ein Minimum einzuschränken, die Zylinderrippen häufig mit Pressluft reinigen und den Bereich des Schalldämpfers von Zweiglein, Blät tern und anderen Rückständen befreien.

REINIGUNG DES LUFTFILTERS

WICHTIG

Die Reinigung des Luftfilters ist die Voraussetzung für einen einwandfreien Betrieb und eine lange Standzeit der Maschine.

Die Reinigung sollte alle 15 Stunden Ma schi nen ein satz erfolgen.

Für die Filterreinigung (Abb. 8):

• Die Taste (1) drücken, die Abdeckung (2) umklappen und das Filterelement (3) entfernen.
• Das Filterelement (3) mit Wasser und Seife wa schen. Kein Benzin oder andere Lösungs mittel verwenden.
• Den Filter an der Luft trocknen lassen.
• Das Filterelement (3) wieder montieren und die Abdeckung (2) schließen, indem man darauf drückt bis sie einrastet.

KRAFTSTOFFFILTER

Im Tank befindet sich ein Filter, der die Unreinheiten auffängt und so vermeidet, dass sie in den Motor ge langen. Einmal im Jahr sollte der Filter von Ihrem Händler aus - gewechselt werden.

ÜBERPRÜFUNG DER ZÜNDKERZE

Regelmäßig die Zündkerze entfernen und dabei eventuelle Ablagerungen mit einem Metall bürstchen entfernen. Kontrollieren Sie den Elektrodenabstand (Abb. 9) und stellen Sie ihn gegebenenfalls wieder her.

Zündkerze wieder einsetzen und mit dem mitgelieferten Schlüssel bis zum Anschlag festziehen.

Die Zündkerze muss mit einer gleichwertigen Zündkerze mit entsprechenden Eigenschaften ersetzt werden, falls die Elektroden abgebrannt oder die Iso lierung beschädigt ist, und auf jeden Fall nach jeweils 50 Betriebsstunden.

VERGASEREINSTELLUNG

Der Ve stleistungen erbracht werden, und zwar bei einer minimalen Freisetzung von schädlichen Gasen und in Übereinstimmung mit den geltenden Normen.

Bei schwachen Leistungen vorab sicherstellen, dass die Messer nicht teilweise blockiert oder verformt sind; wenden Sie sich an Ihren Händler zur Überprüfung von Vergasung und Motor.

- Leerlaufeinstellung

ACHTUNG!

Die Schneidvorrichtung darf sich bei leer laufendem Motor nicht be we gen. Wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt, müssen Sie Ihren Händler für die korrekte Motor ein stellung zu Rate ziehen.

GETRIEBESCHMIERUNG (Abb. 10)

Nach jeweils 20 Betriebsstunden den Füllstand mit einem Molybdändisulfid Spezialfett wieder herstellen, wobei letzteres in die Fettbüchse (1) eingespritzt wird.

KONTROLLE UND REINIGUNG DER MESSER

ACHTUNG!

Regelmäßig prüfen, dass die

Messer nicht verbogen und die Schrauben korrekt angezogen sind.

Der Messerabstand muss nicht eingestellt werden, dieses Spiel ist werksseitig voreingestellt.

Die inneren Kanäle müssen regelmäßig gereinigt wer - den, da die Verschmutzungen eine korrekte Be we gung der Messer verhindern könnte.

Zum Reinigen wie folgt vorgehen (Abb. 11):

• Die Muttern (1) abschrauben und die Schrauben (2) und die Strebe (3) entfernen.
• Ösen (4) sorgfältig von Staub und Rückständen be - freien.

– Innere Oberflächen der Messer reinigen.
- Die Strebe (3) wieder mit den Schrauben (2) montieren, dabei auf die korrekte Positionierung der Abstand shalter (5) und der Scheiben (6) und (7) unter den Muttern (1) achten.
– Die Muttern (1) festziehen.

ACHTUNG!

Versichern Sie sich immer, dass die Muttern (1) fest angezogen sind, bevor Sie die Arbeit wieder aufnehmen.

MESSERSCHÄRFEN

Nachschärfen ist notwendig, wenn die Schnittleistung sinkt und sich die Zweige oft verfangen.

ACHTUNG!

Ein Messer mit verschlissenen Schneiden darf nie nachgeschärft, sondern immer ersetzt werden.

WICHTIG

Es empfiehlt sich immer, dass Ihr Händler das Nachschärfen übernimmt, da er über die notwendigen Werkzeuge und die erforderlichen Kenntnisse verfügt.

Falls die Messer nachgeschärft werden müssen, ist eine feinkörnige Feile einzusetzen und folgendes zu beachten (Abb. 12):

• Feile (1) mit einem 45°-Grad-Winkel auf die Schneide (2) auflegen, und mit einer Bewegung von oben gegen die Schneid ekante arbeiten.
• Darauf achten, dass die Feile nur bei der Vorwärts - bewegung greift, beim Zurückziehen leicht anheben.
  – Nur sehr wenig Material abtragen.
• Alle Grate mit einem Schleifstein beseitigen.
• Alle Schleifspuren beseitigen und Messer vor dem Einbau einschmieren.

AUSSERORDENTLICHE EINGRIFFE

Alle in diesem Handbuch nicht enthaltenen Wartungsein griffe dürfen ausschließlich von Ihrem Händler vorgenommen werden.

Eingriffe, die nicht von einer Fachstelle oder von un qualifiziertem Personal ausgeführt werden, haben grundsätzlich den Verfall der Garantie zur Folge.

AUFBEWAHRUNG

Nach jedem Arbeitseinsatz die Maschine sorgfältig reinigen und Staub und Rückstände entfernen, die beschädigten Teile reparieren oder ersetzen und die Messer einfetten, um dem Rosten vorzubeugen.

Die Maschine muss an einem trockenen Ort aufbewahrt werden, vor Witterung geschützt und mit dem vor schriftsgemäß angebrachten Messer schutz.

LÄNGERE STILLSTANDZEITEN

WICHTIG

Falls die Maschine voraussichtlich über 2-3 Monate nicht eingesetzt wir, muss folgendes gemacht werden, um Schwierigkeiten bei der Wiederinbetriebnahme oder permanente Motor schä den zu vermeiden.

• Lagerung

Ehe die Maschine stillgelegt wird:

• Den Kraftstofftank. entleeren.
• Den Motor starten und im Leerlauf laufen lassen bis er ausschaltet, so dass der restliche Kraftstoff vollständig aufgebraucht wird.
• Den Motor abkühlen lassen und die Zündkerze entfernen.
• In die Öffnung der Zündkerze einen Löffel Öl für Zwei takter (neues) einleeren.
• Mehrmals am Anlasserseil ziehen, damit sich das Öl im Zylinder verteilt.
• Zündkerze schließlich wieder einsetzen wenn sich der Kolben am oberen Totpunkt befindet (durch die Zünd kerzenöffnung ersichtlich), wenn der Kolben seinen höchsten Hub erreicht hat.

- Wiedereinsatz

Wenn die Maschine wieder in Betrieb gesetzt wird:

• Zündkerze entfernen.
• Ein paar Mal an der Anlasserschnur ziehen, um das überflüssige Öl zu beseitigen.
• Zündkerze überprüfen, so wie unter Kapitel "Überprüfung der Zündkerze" beschrieben.
• Maschine so einstellen, wie unter Kapitel "Ma schi nen- vorbereitung" beschrieben.

8. STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE ABHILFE

1) Motor kann entweder nicht gestartet werden, oder schaltet sofort aus.	- Falscher Anlassvorgang- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand- Verstopfter Luftfilter- Probleme der Gemischaufbereitung	- Anweisungen befolgen (siehe Kap. 5)- Zündkerze überprüfen (siehe Kap. 7)- Filter reinigen bzw. auswechseln (siehe Kap.7)- Sich mit dem Händler in Verbindung setzen
2) Motor kann gestartet werden, erbringt aber eine schwache Leistung	- Verstopfter Luftfilter- Probleme der Gemischaufbereitung	- Filter reinigen bzw. auswechseln (siehe Kap.7)- Sich mit dem Händler in Verbindung setzen
3) Der Motor läuft un regelmäßig oder erbringt unter Belastung keine Leistung.	- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand- Probleme der Gemischaufbereitung	- Zündkerze überprüfen (siehe Kap. 7)- Sich mit dem Händler in Verbindung setzen
4) Der Motor weist eine übertriebene Rauchentwicklung auf	- Falsche Gemischzusammenstellung- Probleme der Gemischaufbereitung	- Gemisch gemäß Anweisungen zubereiten (siehe Kap. 4)- Sich mit dem Händler in Verbindung setzen

9. TECHNISCHE DATEN

Hubraum cm	3	24,5
Leistung kW 0,85
Zündkerze BOSCH L8RTF
Benzin-Öl-Verhältnis 40 : 1
Tankinhalt liter 0,41
Schnittlänge mm 550
Masse kg 5,5
Gewichteter Schalldruck am Ohr des Bedieners- Messungenauigkeit	dB(A) dB(A)	88,9 2,5
Gemessener Schallleistungspegel- Messungenauigkeit	dB(A) dB(A)	106 2,5
Garantierter Schallleistungspegel	dB(A)	109
An die Hand übertragene Vibrationen am vorderen Handgriff- Messungenauigkeit	m/s2 m/s2	2,182 1,5
An die Hand übertragene Vibrationen am hinteren Handgriff- Messungenauigkeit	m/s2 m/s2	2,034 1,5

10. ZUBEHÖR

Bei dieser Maschine ist der Einsatz von Schneidewerkzeugen mit folgendem Code vorgesehen:

23305004/0

Aufgrund der Weiterentwicklung des Produkts könnten die oben genannten Schneidewerkzeuge im Laufe der Zeit durch andere ersetzt werden, die gleiche Eigen- schaften der Austauschbarkeit und Betriebssicherheit aufweisen.

Αγαπητέ πελάτη,

1. TÄRKEIMPIEN OSIEN TUNNISTUS

BEDIENINGEN EN BIJVULLEN

5. STARTEN - GEBRUIK - UITSCHAKELEN MOTOR

STARTEN VAN DE MOTOR

LET OP!

9. TECHNISCHE GEGEVENS

BRUK AV MOTOREN (Fig. 3)

STANS AV MOTOREN (Fig. 4)

ANVÄNDNING AV MOTORN (Fig. 3)

LÄNGRE TIDS UPPEHÅLL

VIKTIGT

DE • Inhalt und Bilder dieser Bedienungsanleitung wurden im Namen von STIGA SpA erstellt und sind urheberrechtlich geschützt – Jede nicht genehmigte Vervielfältigung oder Veränderung, auch auszugsweise, dieses Dokuments ist verboten.
