Карактеристика	Детали
Тип на производот	Градинарски ножици за жив плет
Должина на сечилото	60 см
Тип на мотор	Термичен мотор
Моќност на моторот	0,6 kW
Тежина	4,5 кг
Брзина на сечење	3000 сеча/мин
Капацитет на сечење	До 2,5 см во дијаметар
Препорачана употреба	За сечење на жив плет, грмушки и растенија
Одржување	Редовно заточување на сечилата, чистење по употреба
Безбедност	Користете ракавици и заштитни очила, не користете под дожд
Гаранција	2 години

Frequently Asked Questions - SHP 60 STIGA

Како да го стартувам STIGA SHP 60 градинарскиот ножици за жив плет?

За да го стартувате градинарскиот ножици, осигурајте се дека кабелот за напојување е правилно приклучен. Притиснете го копчето за безбедност додека го активирате копчето за стартување.

Кој тип на подмачкувач треба да се користи за синџирот?

Користете специјален подмачкувач за синџири на градинарски ножици, достапен во продавниците за алати или онлајн. Нанесувајте го редовно за оптимални перформанси.

Како да ја прилагодам должината на сечење на STIGA SHP 60?

Должината на сечење е фиксна на STIGA SHP 60. За прецизни сечи, се препорачува да работите во сектори и да го прилагодите аголот на сечење.

Што да направам ако градинарскиот ножици не стартува?

Прво проверете дали кабелот за напојување е во добра состојба и правилно приклучен. Исто така, осигурајте се дека копчето за безбедност е притиснато и копчето за стартување е активирано.

Како да ги исчистам сечилата на градинарскиот ножици?

Исклучете го уредот и користете мека четка или крпа за да ги отстраните остатоците. Можете да користите и малку сапуница, но осигурајте се дека добро ќе ги исушите сечилата по чистењето.

Колку е времетраењето на гаранцијата на производот?

Гаранцијата на STIGA SHP 60 обично е 2 години, под услов за нормална употреба и соодветно одржување.

Како да го складирам STIGA SHP 60 градинарскиот ножици?

Складирајте го градинарскиот ножици на суво и ладно место, заштитено од влага. Осигурајте се дека уредот е исклучен и исчистен пред складирањето.

Можам ли да го користам градинарскиот ножици во влажно време?

Не се препорачува користење на градинарскиот ножици во влажно време или под дожд за да се избегне ризик од електричен удар и да се зачува животниот век на уредот.

Како да ги заменам сечилата на градинарскиот ножици?

За да ги замените сечилата, исклучете го уредот и отстранете ги завртките. Заменете ги износените сечила со нови и добро затегнете ги завртките.

Дали STIGA SHP 60 градинарскиот ножици е погоден за почетници?

Да, STIGA SHP 60 е дизајниран да биде лесен за користење, дури и за почетници. Осигурајте се дека го прочитате упатството за употреба пред да започнете.

КОРИСНИЧКИ ПРИРАЧНИК SHP 60 STIGA

Пред се', би сакале да ви се заблагодариме за покажаната доверба во нашите производи и ве увераме дека користењето на оваа машина ће го извршувате лесно и истата ће одговори на вашите очекувања. Ова упатство е составено за да ви овозможи подобро познавање на самата машина за да ја користите во услови на безбедност и ефикасност, но треба да напоменеме дека упатството е составен дел на оваа машина, ги содржи сите информации за консултации во секој момент и се доставува заедно со машината кога ће ја изберете или набавите.

Оваа нова машина е дизајнирана и конструирана во согласност со важечките одредби, е безбедна и доверлива ако се користи во целосна согласност со соодветните посочувања дадени во ова упатство (предвидена употреба); која и да било друга ангажираност или несоодветна употреба наспроти нормите за безбедно користење, оддржување и посоченото поправање се смета за "несоодветно користење" и може да повлече откажување на гаранцијата и ја отфрла сета одговорност на производителот што може да ја побара корис -никот за сите штети настанати од непозната природа.

Во случаи кога треба да се исполнат други законски нормативи меѓу кои е опишана и машината во ваша соп ственост, имајте предвид дека за најдобра изведба на вашиот производ, сите информации во ова упатство се составени и модифицирани без обврска за ажурирање и остануват исти бидејки карактеристиките во однос на безбедноста се есенцијални за безбедноста при работа. Во случај на нејасности, контактирајте со застапникот. Добра работа!

СОДРЖИНА

1. Идентификација на основните делови 2
2. Символи 3
3. Merki за безбедност 4
4. Подготовка за работа 6
5. Вклучување - Користење - Гасење на моторот 7
6. Користење на машината 9
7. Одржување и конзервација 10
8. Локализиране дефекти 12
9. Технички податоци 12
10. Дополнителна опрема 12

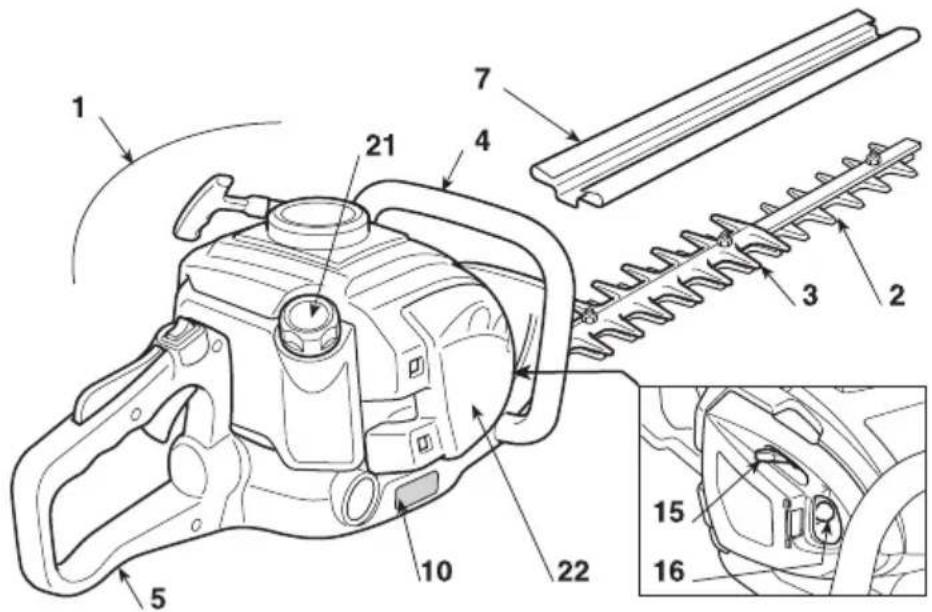

1. Мотор
2. Уред на ножот (сечиво)
3. Заштитна маска за ножот
4. Предна рачка
5. Задна рачка
6. Команда за деблокирање на задната рачка
7. Заштита на ножот
8. Главна етикета

1. Прекинувач за застанување на моторот
2. Команда за сечивото (рачка со брзини)
3. Безбедносна рачка со брзини
4. Рачка за вклучување
5. Команда против ризици (стартер)
6. Уред на команда против потикнување (копче на притискање)
7. Капаче за резервоар за гориво
8. Капак за филтерот за воздух

Примерот за изјавата за усогласеност се наоға на последната страница во упатството.

2. СИМБОЛИ

1

ВНИМАНИЕ: купената машина е конструирана само за користење од хоби.

1) Внимание! Опасност
2) Пред користењето на оваа машина, вни ма те лно прочитајте го упатството за употреба.
3) Оваа машина може да предизвика непоп равли ви штети.
Го предупредуваме управувачот на оваа машина де ка со секојдневно користење во нормални секојдне вни услови може да се изложи на ниво на бучава еднаква или повисока од: 85 dB (A).

Обврска е да се носи опрема за лична заштита.
Секогаш носете заштитни очила и заштита за ушите кога ја користите машината.
Во случај кога постои опасност од пагање на предмети, носете заштитен шлем.

4) Сечивото е многу остро и може лесно да пре диз- вика посекотини.

СИМБОЛИ ЗА ПОЈАСНУВАЊЕ НА МАШИНАТА (ако има)

11 +0 12 CVOKE RUN 13

11) Резервоар за гориво
12) Команда при ризици (стартер)
13) Уред на команда против потикнување (копче на притискање)

1) ОВАА МАШИНА МОЖЕ ДА ПРЕДИЗВИКА ОШТЕТУВАЊА ИЛИ ТЕШКИ ПОВРЕДИ. Прочитајте го внимателно упатството за правилна употреба, подготовка, одржување, палење и исклучување на машината. Запознајте се со командите и правилното користење на машината. Научете брзо да го запи - RATE моторот.
2) Користете ја машината во оној опсег за којшто е наменета, бидејки "ножот е наменет за грмушки со надолни разгранувања". Било каква друга употреба може да биде опасна и да предизвика оштетување на машината. Се отфрлаат при неправилна употреба (како пример, но не се ограничува на следното):

– косење трева воопшто, а особено во близина на нерамен терен;
– сечкање материјали за губрење;
- кастрење;
– употреба на машината за косење материјали што не се од вегетативна природа;
– употреба на машината од страна на повеće луге.

3) Не дозволувајте деца или лица да ја упот ре бу ваат машината ако не знаат да ја употребуваат. Локал ните законски прописи можат да ја одредат минималната возраст на корисникот.
4) Машината смее да ја користи само еден човек.
5) Никогаш немојте да ја користите машината:

– кога во нејзина непосредна близина се наогаат други лица, деца или домашни животни и миле ници;
– доколку управувачот е во состојба на замор или из немоштеност, или користел лекови, дрога, алкохол или други штетни супстанци што влијаат на капа - цитетот за навремено реагирање или внимание;
– доколку корисникот не е во состојба да ја држи ма шината цврсто со двете раце и/или да оддржу ва стабилна рамнотежа на нозете при ра бота.

6) Имајте на ум дека корисникот е одговорен за не - згодите или опасноста по други лица или нивниот имот.

В) ПОДГОТОВКА

1) Во текот на работата, доколу е потребно носете соодветна облека што не ја попречува работата на корисникот

• Носете соодветна заштитна облека, надопо лне та со заштита од сечење.
• Носете ракавици, заштитни очила и чевли со заштита од сечење и лизгање.
• Користете слушалки за да го заштитите слухот.
• Не носете марами, наметки, ремени и слични до - датоци што висат или се долги и би можеле да се закачат за машината или за предмети и материјали кои се производ на работата.
• Соодветно приберете ја косата доколку е долга.
  2) ВНИМАНИЕ: ОПАСНОСТ! Горивото е лесно за -

палливо:

– конзервирајте го карбураторот во соодветната кор па до следното користење;
– не пушете кога се користи карбураторот;
– отворете го капачето на резервоарот оставајки внатрешниот притисок полека да испари;
– полнете го карбураторот само кога е отворен со помош на инка;
– полнете гориво пред да го запалите моторот; ни- ко гаш немојте да го отворате капачето на резер - воарот или да дополнувате гориво додека мо торот работи или е уште загреан.
- Ако се истури гориво, немојте да го палите мото - рот, туку прво отстранете ја машината од местото на истурање и избегнувајте палење на орган додека не испари целото истурено гориво.
– веднаш исчистете го секој остаток од исту ре но то гориво од машината или од местото на исту рање;
– не палете ја повторно машината на место каде се долевало гориво;
– избегнувајте контакт на горивото со делови од облеката, пресоблечете се пред да го запалите мо торот;
– докрај затворајте го капачето на резервоарот и садовите со гориво.
3) Заменете ги неисправните или оштетените при- гушувачи.
4) Пред употреба, проверете ја машината детално и особено:

– рачката за брзини и безбедносната рачка треба да се во слободно движење, без примена на си ла и при отпуштање треба да се вратат авто матс ки и брзо во неутрална позиција;
– рачката за брзини треба да биде блокирана за да не ја бутка безбедносната рачка;
– прекинувачот за застанување на моторот треба лесно да се движи од една во друга позиција;
– електричните кабли, и особено каблите на свекич -ката треба да се интегрирани за да се избегне генерирање искри и капакот треба да се правилно поставен на свекичката;
– прекинувачите и заштитата на машината треба да се чисти и суви и правилно фиксирани за ма ши- ната;
– ножевите никогаш не смее да се оштетуваат;
5) Пред да започнете со работа, проверете дали сите заштити се правилно поставени.

С) ЗА ВРЕМЕ НА КОРИСТЕЊЕТО

1) Немојте да го палите моторот во затворен про стор каде може да се соберат опасните јагле род- моноксидни гасови.
2) Работете само дење или при добро вештачко осветление.
3) Заземете цврста и стабилна позиција:

– избегнувајте кога е можно да работите на мокар и лизгав терен или на терени кои се могу не рамни или закосени и не гарантираат стабилност на

– избегнувајте користење на скалила или неста би- лни платформи;

– никогаш не трчајте, туку одете и обрнувајте внимание на неправилноста на теренот и на при суст -вото на еветуални пречки.

- Секогаш внимавајте на опкружувањето и секогаш пазете на можните ризици за кои можеби нема да бидете свесни заради бучавата на машината.

4) Включете го моторот само кога машината е цврсто блокирана на земја со слободната рака:

– запалете го моторот најмалку 3 метри оддале че но од местото на полнење;

– проверете дали други лица се наогаат во кругот на работата на машината;

– не насочувајте го пригушувачот, а со тоа и изду- вни те гасови кон запалливи материи.

5) Обрнете внимание на растојанието од каблите кога се тие под напон.

6) Не менувајте ги регулациите на моторот и не мој те да го користите при превисоки вртежи.

7) Контролирајте дали минималниот режим на работа на машината дозволува движење на но же ви те и, по забрзување моторот да се врати ве днаш на минимум.

8) Обрнете внимание да не удирате силно во страни тела со ножевите заради можна проекција на стру - готини предизвикани од оштеување на ножевите.

9) Ако уредот за сечење удри во страно тело или ако поткаструвачот има чуден звук или вибрации, изгасете го моторот веднаш и оставете ја машината. Извлечете го кабелот на свекичката веднаш и про - следете како што следи:

– проверете ги оштетувањата,

– проверете дали деловите се разлабавиле и затегнете ги,

– обезбедете замена или поправка на оштетените делови со резервни делови со соодветни карак теристики.

10) Запрете го моторот пред:

– чистење или отстранување на предмет што ја блокира работата,

– проверка, одржување или работа на поткастру вачот;

– регулација на позицијата на уредот за сечење;

– да ја оставите машината без надзор.

D) ОДРЖУВАЊЕ И ЧУВАНЬЕ

1) Сите завртки, навртки и лостови одржувајте ги соодветно зацврстени за да сте сигурни дека косачката е безбедна за работа. Редовното одржу вање е основен предуслов за безбедност и за од р жу вање на добрите перформанси на машината.

2) Никогаш немојте да ја чувате машината со полн резервоар во зграда каде испарувањата можат да допрат до отворен пламен или до извор на топлина.

3) Оставете моторот да се излади, пред да се оста ви машината во која било просторија.

4) За намалување на ризикот од запалување, чу вајте ги моторот и пригушувачот во корпа и на место и пре стор за складирање понастрана од сло бодно гориво

или бакарни остатоци, траги на пре ку мерни масла, не оставајте ги; не оставајте ја кор пата полна со матери ите кои се прозвод на сечењето во затворен простор.

5) Ако резервоарот треба да се испразни, ова тре ба да се прави на отворено и кога моторот е изладен.

6) Носете чизми за работа за да се спречи несакано изложување на сечивото.

7) Грижете се за изостреноста на ножевите. Сите операции со ножевите се работи кои бараат специ фична компетентност на други ангажирани соодветни служби; и од безбедносни причини, нај доб ро е кога истите се изведуваат во специја ли зи рани центри.

8) Од безбедносни причини, никогаш не употребувајте ја машината ако уредот за сечење или други делови се изабени или оштетени. . Оштетените делови се заменуваат - не се поправаат. Користете само оригинални ре зер вни делови. Делови со не соодветен квалитет мо жат да ја оштетат машината, а вас да ве до ве дат во опасност.

9) Чувајте ја машината подалеку од дофат на деца!

Е) ТРАНСПОРТ И ДВИЖЕЊЕ

1) Секогаш кога е потребно да се направи проверка, пренос или транспорт на машината потребно е:

– да се ислучи моторот, да се смират ножевите и да се откачи капачето на свекичката, како и да се обезбедеи ладење на машината;

– да се стави заштитата на ножевите;

– да се фати машината само за држачите и да се на сочат ножевите во правец спротивен од правецот на движење.

2) Кога машината се транспортира со возило, тре ба да се постави во режим којшто не предизвикува опасност за никој и да се фиксира цврсто за да се избегне превртување со можност за оштетување и истекување на горивото.

Во текстот на упатството, неколку пасуси коишто содржат информации од особена важност се потен - цирани во разни степени на евидентирање, каде што најважно е следното:

ЗАБЕЛЕШКИ

ИЛИ

ВАЖНО

Даваат прецизни или други

информации како што е претходно наведено, со цел да не се оштети машината, или да не се предизвика штета.

ВНИМАНИЕ!

Можност за лични пов ре ди

или повреди на други лица, во случај на не внимание.

ОПАСНОСТ!

Можност за тешки лични

пов реди или повреди на други лица, па дури и смрт, во случај на невнимание.

Пред да започнете со работа, треба:

– да проверите да не се случајно олабавени шра фовите на машината или на ножот;
– да проверите дали ножевите се прицврстени и да нема знаци за оштетеност;
– да проверите дека филтерот за воздух е чист;
– да проверите дека сите заштити се прицврстени и ефикасни;
– да проверите дали рачките се добро прицврс тени.

Оваа машина има двотактен мотор и работи на ме- шавина од бензин и масло за подмачкување.

ВАЖНО

Користење само на бензин го оштетува моторот и изнудува губење на га ра- нцијата.

ВАЖНО

Користете само гориво и под- мачкувачи со висок квалитет за одржување машината и за да гарантирате траење на сите механички делови.

- Карактеристики на бензинот

Користете само безоловен бензин (зелен бензин) со број на октани не помал од 90 N.O.

ВАЖНО

Зелениот бензин создава та- лог во резервоарот ако се чува повеće од два месеци. Секогаш користете свеж безнин!

- Карактеристики на маслото

Ставајте само синтетичко масло од врвен квалитет, наменет за двотактни мотори.

Кај вашиот застапник може да ги најдете соод ветни те масла, создадени за овој вид мотор, до оној степен кој гарантира поголема заштита.

Користењето на овие масла дозволува составување на една мешавина од 2,5%, што значи 1 дел масло се меша со секои 40 дела од бензин.

- Подготовка и конзервација на мешавината

ОПАСНОСТ!

Бензинот и мешавината се запалливи!

• Конзервирајте ги бензинот и мешавината во контејнери за гориво, на безбедно место, подалеку од извор на топлина или орган.
• Не оставајте го контејнерот да дофат на деца.
• Не пушете при подготвување на мешавината и избегнувајте да ги вдишувате испарувањата на бензинот.

Табелата ги посочува количините на бензин и масло што треба да се искористат за да се под готви мешавината во функција на видот на маслото за користење.

• Ставете во еден сад приближно половина од количината бензин.
  – Додајте го целото масло, според табелата.
  – Додајте го остатокот од бензинот.
  – Затворете го капакот и измешајте енергично.

ВАЖНО

стареење. Не подготвувајте големи количини на мешавина за да се избегне формирање талог.

ВАЖНО

Чувајте ги добро обезбедени и идентификувани контејнерите со мешавината и со бензинот за да се избеге замена во моментот на користење.

ВАЖНО

Одвреме навреме чистете ги контејнерите за бензин и за мешавина за да се от - странат евентуалните талози.

ПОЛНЕЊЕ ГОРИВО

ОПАСНОСТ!

Не пушете во текот на по- лне њето и не вдишувајте ги испарувањата од бензинот.

ВНИМАНИЕ!

Отворете го внимателно капачето од резервоарот бидејни можно е да има внатрешен притисок.

Пред полнење:

– Протресете го енергично резервоарот за ме шавина.
- Поставете ја машината на рамна површина, во стабилна позиција со капачето на резервоарот за мешавина одгоре.

• Исчистете го капачето на резервоарот во круг за да се избегне ставање нечистотии при полнењето.
• Отворете го внимателно капачето на резер воарот за мешавина за да се испушти притисокот постепено. Наполнете со инка, и не ставајте од мешавината до грлото на резервоарот (сл. 1).

ВНИМАНИЕ!

Секогаш затворете го на па- чето на резервоарот на машината, заврту вај њи докрај

ВНИМАНИЕ!

Исчистете ги веднаш сите траги од мешавината што евентуално се истури ле врз машината или на теренот и не палете го моторот се' додена се чувствуваат испау вањата на бензинот.

5. ВКЛУЧУВАЊЕ - КОРИСТЕЊЕ - ГАСЕЊЕ НА МОТОРОТ

ВКЛУЧУВАЊЕ НА МОТОРОТ

ВНИМАНИЕ!

Вклучувањето на моторот треба да се одвива на најмалну 3 метри оддале ченост од местото наде се извршило полнењето на горивото.

Пред да го запалите моторот:

• Поставетеја машината во стабилна позиција на теренот.
  – Тргнете ја заштитата на ножот.
  – Проверете дали ножот го допира теренот или други предмети.
  – Уверете се дека рачката е блокирана во центра- лата позиција.

• Палење на ладно

ЗАБЕЛЕШКИ

За палење на "ладно" треба да се изведе палење најмалку по 5 минути од смирување на моторот или по полнење гориво.

1. Притиснете го индикаторот (1) во позиција «I».

2. Притискајте нежно на сијалицата (2) на гпри мерот до 7-10 волти се' додека горивото не се ис - качи во цревото за да се истисне воздухот.

3. Ставете ја рачката на командата на стартерот (3) во позиција «СНОКЕ».
4. Цврсто држете ја машината на теренот со една рака на рачката за да не се изгуби контрола во текот на палењето.

ВНИМАНИЕ!

Ако машината не се држи цврсто, искра од моторот може да предизвика губиток на рамнотежата кај операторот или да го насочи ножот кон пречка или кон самоот опе ратор.

1. Полека извлечете го јажето за палење 10 – 15 цм. се додека почуствувате извесен отпор и тогаш решително повлечете неколку пати се додека не се слушнат првите звуци.

ВАЖНО

За да избегне кинење, не вле- че те го јажето до крај, не виткајте го по работ на отворите на водилката и постепено ослободу вај те го ракофатот со тоа што ће избегнувате вра єање на неконтролиран начин.

1. Одново повлечете го ракофатот за вклучување се' додека не постигнете правилно палење на мо торот.
2. Ставете ја рачката на командата на стартертот (3) во позиција «RUN».
3. Оставете го моторот да работи најмалку 1 минута пред да го поставите во работа со најголем број вртежи.

ВАЖНО

Доколку ракофатот (4) на ја- же то за палење се активира неколку пати со рачка та на стартерот (3) во позиција «СНОКЕ», моторот може да се преполни и да предизвика потешкотии со палењето.

Во случај кога моторот ће се преполни, извадете ја свекичката и нежно свртете го ракофатот (5) на јажето за палење за да се елиминира вишокот го - риво; потоа исушете ги електродите на свекич ка та и поставете ја на моторот.

- Палење на топло

За палење на топло (веднаш по гаснење на мо торот), следете ги точките 1 - 4 - 5 - 6 во претходната процедура

Брзината на движењето на ножот се регулира со рачките (1) на забрзувачот на задната рачка (2). Активирањето на оваа рачка е можно само ако истов ремено се покрене и безбедносната рачка (3). Движењето се пренесува од моторот на ножевите преку фрикција на центрифугална маса и пре дизви кува движење на ножевите кога моторот е на минимум.

ВНИМАНИЕ!

Не користете ја машината ано уредот за сечење се движи нога моторот е на минимум, во тој случај, треба да контак- тирате со застапникот.

Правилната брзина на работата се постигнува со рачката за забрзување (1) во долен правец.

ВАЖНО

Во текот на првите 6-8 часа од работа на машината, користете го моторот на максимум вртежи.

- Отпуштете ја рачката за забрзување (1) и оста - вете го моторот да работи неколку секунди.

– Свртете го индикаторот (2) во позиција «О».

ВНИМАНИЕ!

Штом ће го ставите забруз- ва њето на минимум, потребни се неколку секун ди пред да застанат ножевите.

ВНИМАНИЕ!

Во случај на итно застанување, веднаш поставете го прекинува - чот во позиција «О».

6. КОРИСТЕЊЕ НА МАШИНАТА

Во однос на почитувањето на другите и на средината:

• Избегнувајте постоење на елементи на на ру шување.
• Следете ги точно локалните закони за фр ла ње на материјалите кои ће се резултат на сече њето.
• Следете ги точно локалните закони за фрлање масла, бензин, дотрошени делови или какви било други елементи кои може да ја нарушат живот ната средина.
• Фрлањето на амбалажата треба да се изведува во согласност со важечките локални закони.

ВНИМАНИЕ!

Продолжена изложеност на вибрации може да предизвина повреди и неврова - скуларни пореметувања (познати и на ко "Рејнодов синдром" или "бела рака") осо бе но кај оние што се изложени на цир ку ларни влијанија. Симпомите може да се покажат на рацете, на рачните зглобови или на прстите и се манифестираат со губење на осет, вночанетост, чешање, болка, обезбојување и структурални промени на кожата. Овие ефекти може да се зголемат со ниски надворешни темпера тури и / или од прекумерен притисок врз рачките. При појава на овие симптоми, треба да го намалите времето на користење на машината и да се совету-вате со лекар.

ОПАСНОСТ!

Механизмот за палење на оваа машина генерира електромагнетно поле со умерена јачина, но сепак не може да се исклучи можноста за интерференција со функционалноста на медицински уреди и активни или пасивни ин планти кај операторот со последователни можни сериозни ризици по здравјето. Се препорачува носителите на таквите медицински уреди да се советуваат со доктор или со производителот на тие уреди пред да ја користат машината.

ВНИМАНИЕ!

Носете соодветна облека до- дека работите. Застапникот ги има сите потребни информации за материјалите кои претставуваат заштита при работа и гаранти раат безбедност при работа.

ВНИМАНИЕ!

Во случај на дефект или инци- денти во текот на работата, веднаш исключете го моторот и оддалечете ја машината внимавајни да не предизвикате други оштетувања. Во случај на инцидент со лична повреда или повреда на трето лице, пристапете веднаш кон постапката за давање најсоодветна прва помош за дадената сostoјба и обратете се во соодветен центар за здравствена заштита за неопходно лекување. Отстранете ги те -мелно сите остатоци од косењето што може да предизвикаат дефект или повреди на лица или животни ако останат незабележано во машината.

РЕГУЛИРАЊЕ НА РАЧКИТЕ (сл. 5)

Задната рачка (1) може да заземе 3 различни ориен- тации во однос на поставеноста на ножот, за комотно изведување на операциите за сечење грмушки.

ВНИМАНИЕ!

Регулирањето на рачката мо- ра да се изведе само нога моторот е зас танат.

– Спуштете ја рачката за блокирање (2).
– Ротирајте ја задната рачка (1) до саканата положба.
– Пред да ја користите машината, проверете дали рачката за блокирање (2) е целосно повратена во горна позиција и дека задната рачка е пот полно стабилна.

ВНИМАНИЕ!

Во текот на работата, за д на та рачка мора секогаш да биде во верти на лна позиција, независно од заземената позиц ија на но жот (3).

ФОРМАЛНОСТИ ЗА НОЖОТ

ВНИМАНИЕ!

Во текот на работата, ма ши- ната секогаш мора да се држи цврсто со двете раце.

ВНИМАНИЕ!

Застанете го моторот вед наш ано сечивата се блокираат во текот на ра бо тата или пак се заглават во гранките на грмуш ките.

Секогаш се претпочита да се сече првиот и вториот ред вертикални израстоци на грмушката, а потоа легнатите делови.

Ножот треба да се постави со кружно движење од долу нагоре со тоа што сечивото ће се држи што е можно подалеку од телото.

Најдобри резултати се постигнуваат кога сечивата се благо закосени (5° - 10°) во правец на ножот, со кружно движење и лесно и константно прид ви жување, особено во случај на многу густи грмушки.

Доколку положбата на ножот се загрева премногу при работа, треба да се подмачкуваат внатре шни те ивици на ножевите.

ВНИМАНИЕ!

Оваа операција мора да се из- веде кога моторот е изгаснат, а ножевите се заста- нати.

ЗАВРШУВАЊЕ СО РАБОТА

За завршување со работа:

• Застанете го моторот како што е претходно посочено (дел. 5).
• Почекајте да се смират ножевите и поставете ја за -штитата.

7. ОДРЖУВАЊЕ И КОНЗЕРВАЦИЈА

Правилно одржување е основно за обезбедување ефикасно темпо и безбедност на оригиналните делови на машината.

ВНИМАНИЕ!

При операции на одржу- вање:

– отстранете го капачето на свейичката,
– проверете дали моторот е соодветно изла ден,
- користете заштитни ракавици кога извршу- ва те операции со ножевите,
- секогаш нека се поставени заштитниците за ножевите, дури и при интевенција на самоот нож,
- не фрлајте наоколу масло, бензин и други какви било материјали.

ЧИСТЕЊЕ НА МОТОРОТ И НА ПРИГУШУВАЧОТ

За да се намали ризикот од искрење, честопати чистете ги крилцата на цилиндарот со компресиран воздух и ослободете ја зоната на пригушувачот од остатоци, ливчиња и други работи.

Чистењето на филтерот за воздух е битно за добра работа и век на самата машина.

Чистењето треба да се спроведува секои 15 часови работа.

За чистење на филтерот (сл. 8):

– Притиснете го копчето (1), превртете го капакот (2) и отстранете го елементот со филтерот (3).
– Исперете го елементот за филтерот (3) со вода и сапун. Не користете бензин или други раст во-ру вачи.
– Оставете филтерот да се исуши на воздух.
- Поставете ги повторно елементот со филтерот (3), затворете го капакот (2), притиснувајки за да се слушне звук на кликнување.

На дното на резервоарот поставен е филтер кој ја спречува нечистотијата да навлезе во моторот.

Еднаш годишно, потребно е да се замени филте рот кај застапникот.

Повремено, откачете ја и исчистете ја свекичката за да ги отстраните евентуалните талози со ме тална спатула.

Проверете ја и обновете ја точната оддале ченост меѓу електродите (сл. 9).

Поставете ја свекичката на место прицврсту вајки ја со приложените клучеви.

Свекичката треба да се замени со друга со аналогни характеристики во случај кога електродите се прегорени или неправилно изолирани, или на секои 50 часа функциони рање.

РЕГУЛИРАЊЕ НА КАРБУРАТОРОТ

Карбураторот се регулира во фабрика во режим да дава максимальни резултати во секоја ситуација на користење, со минимално емитирање на ште тни гасови и во согласност со важечките закони.

Во случај на отфрлање, проверете без исключок дали ножевите се делумно блокирани или деформирани, тогаш обратете се кај застапникот за верификација на согорувањето на моторот.

- Минимална регулација

ВНИМАНИЕ!

Уредот за сечење не смее да се движи кога моторот е во минимален режим. Ако уредот за сечење се движи кога мо торот е на минимум, треба да контактирате со застапникот за правилна работа на моторот.

ПОДМАЧКУВАЊЕ НА РЕДУКТОРОТ (сл. 10)

На секои 20 часа работа, обновете го нивото на специјално масло од молибден бисулфур, вб риз гу вајки во подмачкувачот (1).

Повремено проверувајте

дали се сечивата искривени или оштетени и дали се шрафовите соодветно затегнати.

Не е потребна регулација на растојанието меѓу сечи вата бидејки движењето е веке поставено фабрички.

Периодично треба да спроведете чистење на внатрешните жлебови на запците кои може да спречат правилно движење на сечивата.

За изведување на чистењето (сл. 11):

- Отшрафете ги навртките (1) и извадете ги шрафе вите (2) и лостот (3).

– Прецизно исчистете ги отворите (4) од прашина и остатоци.
- Подмачкајте ги внатрешните површини на сечивата.
- Поставете го лостот (3) со шрафовите (2) вни мавај ъи одново да ги поставите граничниците (5) и мутерите (6) и (7) под навртките (1).
- Зашрафете ги навртките до крај (1).

ВНИМАНИЕ!

Секогаш проверувајте да ли лостовите (1) се поставени докрај пред да за- почнете со работа.

ОСТРЕЊЕ НА НОЖЕВИТЕ

Острењето е неопходно кога изведбата на но жеви те опаға и гранките се наведнуваат и честопати се заплеткуваат.

ВНИМАНИЕ!

Ножот со оштетени сечила не смее никогаш да се остри, туку да се замени.

ВАЖНО

Секогаш се претпочита ост ре- њето да се изведе кај застапникот кај кој има соо -дветна опрема на располагање, надополнето со неопходната компетентност.

Во случај кога треба да се острат ножевите, треба да се користи фина турпија во следната постапка (сл. 12):

• Потпрете го ножот (1) на едната острица (2) под агол од 45° и продолжете со движење од горе наспроти аголот на острицата.
  – Ножот треба да се движи само по својата рута на движење и да се подигне за да се врати на место.
• Отстранете ги и најмалите честички.
  – Елиминирајте ги сите нерамнини со камен за острење.
  – Елиминирајте ги сите траги на турпијата и под мач - кајте ги ножевите пред повторно поста ву вање.

ИНЗВОНРЕДНИ ИНТЕРВЕНЦИИ

Секоја операција на одржувањето што не е вклучена во ова упатство треба да се изведе исклу чи во кај вашиот застапник.

Сите операции што се изведени на несоодветен начин и од неквалификувани лица придонесуваат да се изгуби секоја форма на гаранција.

КОНЗЕРВАЦИЈА

По завршување со работа, исчистете ја внима телно машината од прашина и остатоци, поправете ги и заменете ги оште тените делови и подмачкајте ги ножевите за да се спречи 'рғосување.

Машината треба да се конзервира на суво место, засолнето од надворешните вре менски прилики со правилно поставена заштита на ножевите.

ПОДОЛГО НЕКОРИСТЕЊЕ

ВАЖНО

Ако се предвидува неко рис- тење на машината повеće од 2 - 3 месеци треба да се применат неколку реше нија за да се избегнат потешкотии при обно ву вање на работата или трајни оштетувања на моторот.

• Чување

Пред повторно користење на машината:

• Испразнете го резервоарот на карбура торот.
• Включете го моторот и одржувајте го во минима лен режим на работа се' додека не се изгасне, за да го потроши целото гориво што останало во карбураторот.
• Оставете да се излади моторот и извадете ја свекичката.
• Врз отворите на свекичката полијте една кафена лажичка масло (ново) за двотактни мотори.
• Повлечете го неколку пати јажето за палење за да го дистрибуирате маслото во цилиндерот.
• Поставете ја свекичката со навртката на најгорна та можна точка (да е видливо низ отворот за свекичката кога навртката е на најгорната позиција).

- Обновување на работата

Во моментот кога машината треба да се стави во функција:

• Извадете ја свекичката.
• Активирајте го неколку пати јажето за палење за да се елиминира вишок масло.
• Проверете ја свекичката како што е посочено во делот "Контрола на све кичката".
• Поставете ја машината како што е посочено во делот "Подготовка за работа"

8. ОТКРИВАЊЕ ГРЕШКИ

1) Моторот не се палиили пак не може да сестави во движење	– Процедурата на палење не е правилна– Свеќичката е нечиста или оддалеченоста меѓу електродите не е точна– Филтерот за воздух е затнат– Проблеми со согорување	– Следете ги упатствата(видете дел. 5)– Проверете ја свеќичката(видете дел. 7)– Исчистете и/или заменете гофилтерот (видете дел. 7)– Контактирајте со застапникот
2) Моторот се пали носо мала сила	– Филтерот за воздух е затнат– Проблеми со согорување	– Исчистете и / или заменете гофилтерот (видете дел. 7)– Контактирајте со застапникот
3) Моторот работинеправилно или немамоќ врз ланецот	– Свеќичката е нечиста или оддалеченоста меѓу електродите не е точна– Проблеми со согорување	– Проверете ја свеќичката(видете дел. 7)– Контактирајте со застапникот
4) Моторот испуштаповеќе чад	– Имало таложење на мешавината– Проблеми со согорување	– Подгответе ја мешавината споупатството (видете дел. 4)– Контактирајте со застапникот

Цилиндри	цм^3	24,5
Сила	kW 0,85
Свейичка	BOSCH L8RTF
Однос бензин : масло		40 : 1
Капацитет на резервоарот	литри 0,41
Должина на сечивото	мм 550
Тежина	kg 5,5
Нивото на акустичен притисок врз ушите на операторот- Несигурност за мерење	dB(A)dB(A)	88,92,5
Ниво на измерена акустична моїност- Несигурност за мерење	dB(A)dB(A)	1062,5
Ниво на гарантирана акустична моїност	dB(A) 109
Вибрации што се пренесуваат на рацете од предната рачака- Несигурност за мерење	m/s ^2 m/s ^2	2,1821,5
Вибрации што се пренесуваат на рацете од задната рачака- Несигурност за мерење	m/s ^2 m/s ^2	2,0341,5

За оваа машина предвидена е употреба на делови за косење кои го носат знакот:

Заради развојот на производот, наведените делови за косење треба со време да се заменат со други, со соодветни характеристики за замена и функционална безбедност.

Geachte Klant,

МК • Содржината и сликите во Упатството за корисникот се подготовени ислучиво за STIGA SpA и се заштитени со авторски права – забрането е секое делумно или целосно неовластено репродуцирање или измена на документот.
