BRUKSANVISNING SHP 60 STIGA

NORSK - Oversettelse av orginal bruksanvisning ...... NO

- Udskift eller reparér de beskadigede dele med dele med samme karakteristika.

10) Stands motoren inden:

VIGTIGT Hold beholderne for blandingen og hhv. benzinen adskilt og forsyn dem med navneangivelse for at undgå, at de ombyttes i anvendelsesøjeblikket.

gen og undgå at indånde benzindampene.

ADVARSEL!

For at undgå brud, må sno-

Vis respekt for andre og for miljøet:

- Skru møtrikkerne (1) af, og fjern skruerne (2) og stangen (3).

Aller først vil vi takke for at du har valgt et av våre produkter. Vi håper at du blir fornøyd med denne maskinen, og at den svarer til dine forventninger. Denne instruksjonsboken har blitt laget for at du skal gjøre deg kjent med vår maskin, og bruke den under sikre og effektive forhold. Instruksjonsboken er en del av maskinen. Ha den alltid tilgjengelig som oppslagsverk til enhver tid, og la den følge med maskinen dersom den blir solgt videre eller lånt bort til andre.

Denne nye maskinen er blitt utviklet og konstruert i henhold til de gjeldende normer. Den er sikker og pålitelig dersom den brukes i full respekt for instruksjonene som finnes i denne bruksanvisningen (for-utsett bruk). Enhver annen bruk, eller manglende overholdelse av de angitte sikkerhetsreglene for bruk, vedlikehold og reparasjon, er å betrakte som "uriktig bruk", og medfører bortfall av garantien og av fabrikantens ansvar. Byrder som følger av skader eller kvestelser på egen person eller tredjeperson, tilfatter dersom brukeren.

Vårt produkt forbedres stadig, og informasjonene i denne instruksjonsboken vil derfor bli endret uten forvarsel eller krav om oppdatering. Karakteristikkene som gjelder sikkerhet og funksjon vil hele tiden forbli uforandret. Kontakt din forhandler i tvilstilfeller. Lykke til!

INNHOLD

1. Identifikasjon av maskinen og komponentene 2
2. Symboler 3
3. Sikkerhetsbestemmelser 4
4. Forberedelse til arbeidet 6
5. Oppstart - Bruk - Stans av motoren 7
6. Bruk av maskinen 9
7. Vedlikehold og lagring 10
8. Feilsøking 12
9. Tekniske data 12
10. Tilbehør 12

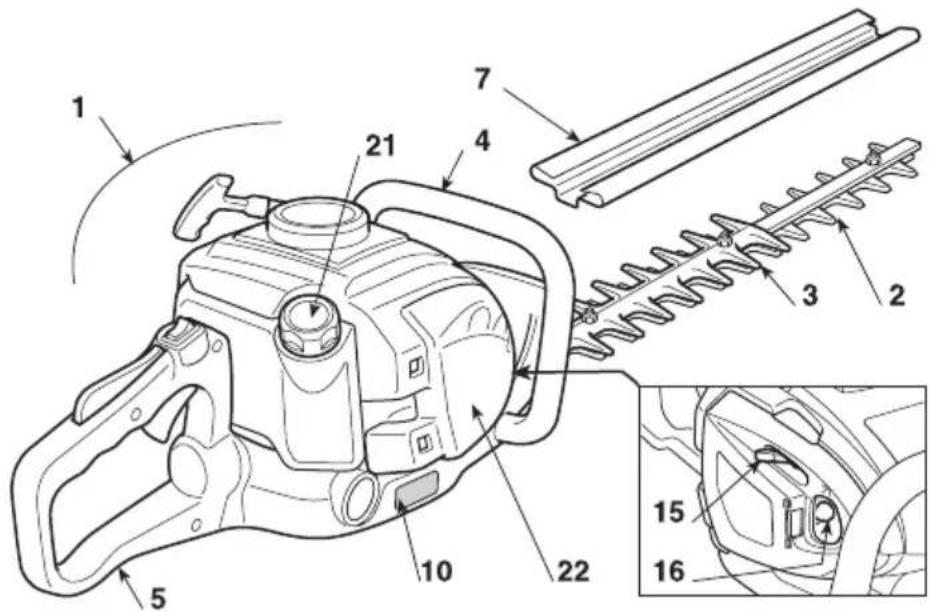

1. IDENTIFIKASJON AV MASKINEN OG KOMPONENTENE

1. Motor
2. Skjæreutstyr (blad)
3. Plate til beskyttelse ved beskjæring
4. Håndtak fremme
5. Håndtak bak
6. Kontroll for opphevelse av sperringen av det bakre håndtaket
7. Beskyttelse av bladet
8. Merkeplate

KONTROLLER OG ETTERFYLLING

1. Bryter for stans av motoren
2. Kontroll av bladet (gasspak)
3. Sikkerhetsspak for gassen
4. Startsnor
5. Choke-kontroll (Starter)
6. Pumpekommando (Primer)
7. Lokk til drivstofftanken
8. Lokk til luftfilter

Eksempelet på samsvarserklæringen finnes på de siste side i bruksanvisningen.

2. SYMBOLER

1

ADVARSEL: Redskapet som du har kjøpt har blitt produsert for hobbybruk.

1) Advarsel! Fare
2) Les gjennom håndboken før maskinen tas i bruk.
3) Det er fare for å pådra seg varig hørselss kade. Enhver som bruker denne maskinen daglig over lengre tid og under normale forhold, kan utsettes for et støynivå som tilsvarer eller overskrider 85 dB (A).

Brukeren må benytte personlig verneutstyr. Bruk alltid vernebriller og hørselvern ved bruk av maskinen.

Hvis brukeren jobber i et område der det er fare for fallende gjenstander, må han/hun også bruke sik kerhetshjelm.

4) Bladet er svært skarpt, og kan lett forårsake kutt.

FORKLARENDE SYMBOLER PÅ MASKINEN (hvor slike finnes)

11 +0 12 CVOKE RUN 13

11) Tank for drivstoffblanding
12) Choke-kontroll (Starter)
13) Pumpekommando (Primer)

3. SIKKERHETSBESTEMMELSER

A) OPPLÆRING

1) DENNE MASKINEN KAN MEDF∅RE ALVOR-LIGE SKADER. Les nøye bruksanvisningen for å sikre korrekt bruk, forberedelse, vedlikehold, oppstart og stans av maskinen. Gjør deg kjent med betjeningene og riktig bruk av maskinen. Lær deg å stoppe motoren hurtig.
2) Bruk maskinen til det formål den er beregnet til, altså til "klipping og trimming av hekker, be stående av busker med grener av mindre di mensjoner". Annen bruk kan være farlig og kan skade maskinen. Uriktig bruk omfatter (nedenfor oppgis kun noen eksempler):

• kutting av gress generelt, og da spesielt i nærheten av fortauskanter,
  – findeling av materialer til kompostering,
• beskjæring,
• bruk av maskinen til kutting av annet enn planter,
• bruk av maskinen av flere personer samtidig.

3) La aldri barn eller andre som ikke kjenner til dis se bestemmelsene bruke maskinen. Lokale bestemmelser kan angi en tillatt minstealder for bruk.
4) Maskinen må ikke brukes av mer enn én person.
5) Bruk aldri maskinen:

- i nærheten av personer, spesielt barn eller dyr;

• hvis brukeren er trett eller ikke føler seg vel, el ler har tatt inn medisiner, narkotika, alkohol el ler andre substanser som nedsetter vedkommendes reflekser eller oppmerksomhet;
• hvis brukeren ikke er i stand til å holde maskinen fast med begge hender og/eller ikke forbli i stabil likevekt på bena under arbeidet.
  6) Ikke glem at det er brukeren som er ansvarlig for uforutsette ulykker som går ut over andre personer og deres eiendeler.

B) KLARGJ∅RING

1) Under arbeidet må man være kledd på en måte som ikke kan skape noen vanskeligheter for brukeren.

• Bruk tettsittende, beskyttende klær utstyrt med beskyttelser mot kutt.
• Ta på hansker, beskyttelsesbriller, og vernesko med antiglisåle.
• Bruk øreklokker for å beskytte hørselen.
• Ta ikke på skjerf, frakk, halskjeder eller noen form for omfangsrike eller hengende tilbehør som kan henge seg opp i maskinen eller i gjenstander eller materialer som befinner seg på stedet der det arbeides.
• Samle opp langt här på en passende måte.
  2) ADVARSEL: FARE! Bensin er lett antennelig.

• oppbevar bensinen i en bensinkanne som er go dkjent til slik bruk;

• ikke røyk når du håndterer drivstoffet;

• åpne bensinlokket forsiktig, slik at det indre trykket gradvis kan utjevnes;
• drivstoff skal kun fylles utendørs og ved hjelp av en trakt;
• fyll på før motoren startes; ikke fyll på drivstoff el ler fjern tanklokket när motoren er i gang el ler er varm;
• ikke start motoren dersom det lekker ut bensin. Unngå å skape brannfare ved å fjerne maskinen fra det området hvor lekkasje har funnet sted, helt til drivstoffet er dunstet bort og ben-singassene har løst seg opp;
• tørk umiddelbart opp ethvert spor av bensin som søles på maskinen eller på bakken;
• ikke start opp maskinen på det stedet hvor påfyll av drivstoff fant sted;
• unngå at drivstoffet kommer i kontakt med klær ne, og skift i motsatt fall klær før motoren star tes opp;
• sett alltid lokkene på tanken og bensinkannen tilbake på plass med en gang, og kontroller at lokkene er tette og skikkelig satt på plass.
  3) Skift ut ødelagte eller skadede lydpotter.
  4) Foreta en generell kontroll av maskinen før bruk, og kontroller spesielt følgende:

- gasspaken og sikkerhetsspaken må kunne beveges fritt og utvungent, og idet de slippes må de hurtig og automatisk vende tilbake til nøy tral posisjon;

• gasspaken må forbli blokkert med mindre sikkerhetsspaken trykkes inn;
• bryteren til stans av motoren må lett kunne flyttes fra en posisjon til den andre;
  – strømledningene, og i særdeleshet tennpluggledningen, må være hele for å unngå at det dannes gnister, og hetten må være korrekt mon tert på tennpluggen;
• maskinens håndtak og beskyttelser må være rene og tørre, og sitte godt fast til maskinen;
• bladene må aldri skades;
  5) Før arbeidet starter, forviss deg om at alle beskyttelsene er korrekt montert.

C) UNDER BRUK

1) Motoren må ikke startes i lukkede rom, hvor farlige forbrenningsgasser kan samles.
2) Arbeid kun i dagslys eller i tilsvarende god be- lys ning.
3) Innta en fast og stabil posisjon:

• unngå så langt det er mulig å arbeide på vått eller glatt underlag, og uansett ikke i altfor bratt eller kupert terreng, som ikke garanterer brukerens stabilitet under arbeidet;
  – unngå bruk av ustabile trapper og plattformer;
• løp aldri, men gå rolig og vær oppmerksom på ter rengets uregelmessigheter og nærværet av

e ventuelle hindre.

- Vær alltid bevisst på hva som finnes rundt deg og vær på vakt mot mulige risikoer som du kanskje ikke er oppmerksom på grunnet støyet fra maskinen.

- start opp motoren minst 3 meter fra det stedet hvor påfyll av drivstoff fant sted;

- se etter at det ikke befinner seg andre personer innenfor maskinens aksjonsradius;

- ikke rett lydpotten, og dermed avgassene, mot brennbare materialer.

5) Vær forsiktig når du er i nærheten av strømledninger under spenning.

6) Motorinnstillingene må ikke endres. La ikke motoren få for høyt turtall.

7) Kontroller at maskinen ikke beveger bladet på tomgang, og at motoren hurtig vender tilbake til tomgangsdrift etter at gassen er blitt trykket inn og sluppet.

8) Vær forsiktig så du ikke rammer fremmedlegemer med bladet, og se opp for materiale som kan fyke av gårde på grunn av bladets bevegel se.

9) Hvis skjæreelementet støter mot et fremmedlegeme eller du hører unormale lyder eller vibrasjoner fra hekklipperen, skal du slå av motoren og vente til maskinen stanser. Koble tennpluggkabelen fra selve tennpluggen og gjør følgende:

- kontroller skadene;

- kontroller om det finnes deler som har løsnet, og stram dem:

- sørg for å skifte ut eller reparere de skadede delene med nye deler som har tilsvarende egen-skaper.

10) Stopp motoren før du gjør følgende:

- rengiør eller frigjør den fra en hindring:

- kontrollerer, og utfører vedlikehold eller arbeid på hekklipperen;

- regulerer skjæreelementets stilling;

- lar maskinen stå uten tilsyn.

1) Hold muttere og skruer godt tildratt, slik at ma- skinen alltid er i god operativ stand. Et regelmessig vedlikehold er viktig for sikkerheten og for å opprettholde prestasionsnivået.

2) Maskinen må ikke oppbevares med bensin i tanken i et rom hvor bensingassene kan nås av å pen ild, gnister eller utsettes for kraftige varmekilder.

4) For å redusere brannfaren skal motoren, lyddemperen og området rundt bensintanken holdes fri for grenrester, løv og overflødig fett. Et ter lat ikke beholdere med materiale fra klippingen in nendørs.

5) Må tanken tømmes, skal det skje utendørs, og med kald motor.

6) Ta på arbeidshansker ved ethvert inngrep på

skjæreredskapet.

7) Se til at bladet er slipt. Alle operasjoner som har med bladene å gjøre er krevende arbeid som forutsetter særlig kompetanse, foruten bruk av særskilt utstyr. Av sikkerhetsgrunner er det best om disse blir utført ved et spesialisert servicesenter.

8) Av sikkerhetsgrunner, skal maskinen ikke brukes dersom skjæreelementet eller andre deler er slitte eller skadet. Skadede deler må byttes ut, aldri repareres. Bruk originale reservedeler. Deler med annen kvalitet kan skade maskinen og redu- sere sikkerheten.

9 Sett maskinen på et sted som er utilgjengelig for barn!

E) TRANSPORT OG FLYTTING

1) Hver gang det er nødvendig å inspisere, bevege eller transportere maskinen, skal følgende gjøres:

- Slå av motoren, vent til knivene stanser, koble fra tennplugghetten, og vent til maskinen er nedkiølt:

- ta på beskyttelsen av bladet;

- grip fatt i maskinen, bare i håndtakene, og rett bladet bakover i forhold til bevegelsesretningen.

2) Når man transporterer maskinen med et kjøretøy, må den plasseres på en slik måte at den ikke utgjør noen fare, og festes ordentlig for å unngå at den velter, med skader og drivstofflekkasje som mulig resultat.

I instruksjonsboken er noen avsnitt som inneholder særlig viktig informasjon merket med forskjellige typer markeringer, hvis betydning er som følger:

MERK

eller

VIKTIG

De presiserer det som er for-

klart tidligere for å forhindre at maskinen ødelegges, eller at det oppstår skader.

ADVARSEL!

Mulighet for personlige

sonlige skader, eller skader på tredjemann med fare for død, hvis regelen ikke overholdes.

4. FORBEREDELSE TIL ARBEIDET

ETTERSYN AV MASKINEN

• kontrollere at det ikke finnes löse skruer på maskinen eller på bladet;
• kontrollere at bladet er slipt og uten tegn til skader;
• kontrollere at luftfilteret er rent;
• kontrollere at beskyttelsene er effektive og godt festet;
• kontrollere at håndtakene sitter fast.

PREPARERING AV DRIVSTOFFBLANDINGEN

Denne maskinen er utstyrt med en totaktsmotor som krever en drivstoffblanding bestående av bensin og olje.

VIKTIG Bruk av bare bensin ska der motoren, og innebærer at garantien opp hører.

VIKTIG Bruk kun bensin og olje av høy kvalitet for å opprettholde ytelsene og garantere de bevegelige delenes levetid.

• Bensinens karakteristika

VIKTIG Grønn bensin har en tendens til å lage avsetninger i beholderen dersom den lagres i mer enn 2 måneder. Bruk alltid ny bensin!

- Oljens karakteriska

Hos forhandleren finnes det oljer som er laget med tanke på denne typen motorer, og som er i stand til å garantere høy beskyttelse.

Bruk av slike oljer tillater en å bruke en 2,5% blanding, som altså består av 1 del olje og 40 deler ben sin.

- Preparering og oppbevaring av drivstoffblandingen

FARE!

Bensinen og drivstoffblandingen er brennbare!

• Oppbevar bensinen og drivstoffblandingen i beholdere som er godkjent til slike formål, på et sikkert sted langt fra varmekilder og åpen ild.
• Ikke la beholderne være tilgjengelig for barn.
• Ikke røyk under prepareringen av drivstoffblandingen, og unngå å inhalere bensindamp.

Tabellen viser hvilke kvanta bensin og olje som skal brukes til preparering av drivstoffblandingen, som funksjon av hvilken type olje som brukes.

Bensin Syntetisk olje 2 Takter
liter liter cm		^3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

For preparering av drivstoffblandingen:

• Tøm ca. halvparten av bensinmengden i en godkjent kanne.
  – Ha i all oljen, slik tabellen angir.
  – Ha i resten av bensinen.
• Sett på lokket og rist godt.

VIKTIG

Drivstoffblandingen ta per seg

med tiden. Ikke lag i stand altfor store meng der drivstoffblanding, slik at dan ning av avsetnin ger kan unngås.

VIKTIG

Hold beholderne med ben sin

og drivstoffblanding adskilt og godt merket for å unngå at de forveksles idet de skal brukes.

VIKTIG

Rengjør med jevne mel lom-

rom beholderne med bensin og drivstoffblanding for å fjerne eventuelle avsetninger.

PÄFYLLING AV DRIVSTOFF

FARE!

Ikke røyk under på fyl ling,

og unngå å inhalere bensindamp.

ADVARSEL!

Åpne lokket på kannen

med forsiktighet, da det kan ha oppstått trykk på innsiden.

Før påfylling:

– Rist kannen med drivstoffblandingen godt.
- Sett maskinen i en stabil posisjon på et flatt underlag, med bensinlokket opp.

• Rengjør bensinlokket og området rundt for å unngå at urenheter følger med under påfylling.
• Åpne bensinlokket med forsiktighet for å slippe ut trykket gradvis. Foreta påfyllingen ved hjelp av en trakt, og unngå å fylle opp tanken helt til randen (Fig. 1).

ADVARSEL!

Sett alltid på igjen ben sin-

lokket, og skru det helt fast.

ADVARSEL!

Tørk umiddelbart opp

e ven tuelle drivstoffrester som måtte ha blitt sølt på maskinen eller på bakken, og ikke start opp motoren før bensindampen er oppløst.

5. OPPSTART - BRUK - STANS AV MOTOREN

OPPSTART AV MOTOREN

ADVARSEL!

Oppstart av motoren må

finne sted i en distanse av minst 3 meter fra stedet der påfylling av drivstoff fant sted.

Før motoren startes:

• Sett maskinen i en stabil posisjon på bakken.
  – Fjern beskyttelsen av bladet.
• Forviss deg om at bladet ikke berører bakken eller andre objekter.
• Forviss deg om at håndtaket er blokkert i sentral posisjon.

- For oppstart

MERK

Med "kaldstart" menes en

oppstart som foretas minst 5 minutter etter at motoren er stanset, eller etter påfylling av drivstoff.

Før motoren startes (Fig. 2):

1. Skyv bryteren (1) i posisjon «I».

2. Trykk forsiktig 7-10 ganger på primeren (2), helt til drivstoff kommer ut av luftslangen.

3. Sett starterens (3) kontrollspak i posisjonen «CHOKE».
4. Hold maskinen godt fast til bakken med en hånd på håndtaket for ikke å miste kontrollen under oppstart.

ADVARSEL!

holdes godt fast, kan rykket i motoren få brukeren til å miste likevekten, eller bevege bladet mot en hindring eller mot brukeren selv.

1. Dra langsomt startsnora 10-15 cm ut, helt til du merker en viss motstand, og dra deretter bestemt noen ganger ekstra helt til du merker de første motorlydene

VIKTIG

For å unngå å ødelegge, ik ke

dra snora ut i hele dens lengde, ikke la den dras langs kanten av hullet der snora kommer ut, og før håndtaket langsomt tilbake idet du unngår at den går inn igjen på ukontrollert vis.

1. Dra på ny i håndtaket helt til motoren tennes på regelmessig måte.
2. Sett starterens (3) kontrollspak i posisjonen «RUN».
3. La motoren gå på tomgang i minst 1 minutt innen du akselererer til maksimalt antall om-dreininger.

VIKTIG

Hvis håndtaket (4) til startsnora blir dratt i gjentatte ganger mens starterens (3) kontrollspak er i posisjonen «CHOKE», kan motoren få for mye bensin i forbrenningskammeret og gjøre det vanskelig å foreta oppstart

I tilfelle det er for mye bensin i forbrenningskammeret, demonter tennpluggen og dra varsomt i håndtaket (5) til startsnora for å fjerne overflödig drivstoff, tørk deretter tennpluggens elektroder og monter den på motoren igjen.

- Varmstart

Ved varmstart (straks etter at motoren er blitt stanset), følg punktene 1 - 4 - 5 - 6 i forrige prosedyre.

Skjæreutstyrets hastighet reguleres av gasspaken (1) som befinner seg på det bakre håndtaket (2).

Det er kun mulig å bevege denne spaken dersom sikkerhetsspaken (3) trykkes inn samtidig.

Bevegelsen overføres fra motoren til bladet ved hjelp av en sentrifugalclutch som forhindrer bladets bevegelse när motoren går på tomgang.

ADVARSEL!

Ikke bruk maskinen dersom skjæreutstyret beveger seg med mo to ren på tomgang; i dette tilfellet er det nødvendig å kontakte forhandleren.

Den korrekte arbeidshastigheten oppnås med gasspaken (1) trykket helt til bunns.

VIKTIG

Unngå å bruke motoren med maksimalt antall omdreininger under maskinens 6-8 første arbeidstimer.

Før motoren stanses:

- Slipp gasspaken (1) og la motoren dreie med

det minimale antall omdreininger et par sekunder.

- Skyv bryteren (2) i posisjon «O».

ADVARSEL!

Etter å ha satt gassen på minimumsnivå, går det flere sekunder før bladets bevegelse opphører.

ADVARSEL!

Ved nødstopp skal bryteren øyeblikkelig flyttes til posisjon «O»..

6. BRUK AV MASKINEN

Av respekt for andre personer og miljøet:

• Unngå å være et forstyrrende element.
• Følg omhyggelig de lokale bestemmelsene for kasting av materialet som resulterer av skjæringen.
• Følg omhyggelig de lokale bestemmelsene for kasting av oljer, bensin, utslitte deler og ethvert annet miljøskadelig objekt.
• Avfallshändtering av emballasjen må skje i samsvar med gjeldende lokale bestemmelser.

ADVARSEL!

Dersom du utsettes for vibrasjoner over lengre tid kan disse forårsake lesjoner og nevrovaskulære forstyrrelser (også kjent som "Raynauds fenomen" eller "hvit hånd"), spesielt hvis du lider av sirkulasjonsforstyrrelser. Symptomene kan omfatte hendene, håndleddene og fingrene, og de vi ser seg gjennom tap av følsomhet, tretthet, kløe, smerte, fargeendring eller strukturelle en dringer i huden. Disse effektene kan for ster kes av lave omgiv elsestemperaturer og/ el ler av et overdrevent fast grep om håndtaket. Dersom disse symp tomene viser seg er det nødvendig å redusere tiden maskinen brukes og konsultere lege.

FARE!

FARE! Denne maskinens startanordning genererer et elektromagnetisk felt av beskjeden styrke, men muligheten kan likevel ikke utelukkes for forstyrrelser av funksjonen til aktivt og passivt medisinsk utstyr som bæres av operatøren, med påfølgende mulig alvorlig risiko for vedkommendes helse. Bærere av slikt medisinsk utstyr anbefales derfor å konsultere lege eller utstyrsfabrikanten før bruk av maskinen.

ADVARSEL!

! ADVARSEL! Ta på passende klær un der arbeidet. Forhandleren kan gi deg informasjon om de materialer til forebygging av uhell som er best egnet til å garantere sikkerheten ved arbeidet.

ADVARSEL!

ADVARSEL! Ved skader eller ulykker under arbeidet, skal motoren stanses øyeblikkelig og maskinen fjernes fra stedet for å unngå at den ikke påfører mer skade; ved ulykker med personskader eller skader på tredjeparter, skal du øyeblikkelig aktivere de førstehjelpsprosedyrene som er mest passende for den aktuelle situasjonen, og henvende deg til legevakten for nødvendig behandling. Fjern nøye eventuelt avfall som kan føre til skader, personskader eller skader på dyr, hvis det blir forlatt uten tilsyn.

REGULERING AV HÅNDTAKET (Fig. 5)

Det bakre håndtaket (1) kan stilles inn på 3 forskjel - lige måter i forhold til skjæreutstyret, for å kunne gjennomføre klippingen av hekken på behageligst

mulia via

ADVARSEL! Reguleringen av håndtaket må skje med motoren avslått.

• Senk spaken for oppheving av blokkeringen (2).
• Vri det bakre håndtaket (1) til ønsket stilling.
• Før du tar maskinen i bruk, forviss deg om at spaken for oppheving av blokkeringen (2) er vendt helt tilbake i løftet stilling, og at det bakre håndtaket er ordentlig stabilt.

ADVARSEL!

! ADVARSEL! Under arbeidet må det bakre håndtaket alltid være vertikalt, uav hengig av posisjonen til skjæreutstyret (3).

MÅTEN Å KLIPPE PÅ

ADVARSEL!

! ADVARSEL! Stans straks motoren dersom bladet blokkeres under arbeidet, eller det henger seg opp i hekkens grener.

Det er alltid best å klippe de to vertikale sidene først, og deretter den øverste delen.

• Vertikal klipping (Fig. 6)

Klippingen må utføres med en buet bevegelse ned - enfra og oppover, mens bladet holdes så langt som mulig fra kroppen.

• Horizontal klipping (Fig. 7)

Det beste resultatet oppnås med bladet i en liten vinkel (5° - 10°) i forhold til skjæreretningen, og med en buet bevegelse mens man går langsomt frem ved konstant hastighet, spesielt dersom hekken er svært tett.

SM∅RING AV BLADET UNDER ARBEIDET

Dersom skjæreutstyret blir altfor varmt under arbeidet, må bladets indre overflater smøres.

ADVARSEL!

! ADVARSEL! Motoren må alltid være slått av og med skjærebladene i ro når dette arbeidet gjøres.

VED ARBEIDETS SLUTT

Ved arbeidets slutt:
- Stans motoren som angitt ovenfor (kap. 5). - Vent til bladets bevegelse opphører, og monter beskyttelsen.

Et korrekt vedlikehold er av største viktighet for over tid å opprettholde maskinens opprinnelige effektivitet og sikkerhet ved bruk.

ADVARSEL!

Under vedlikeholdsope-

rasjonene:

• dra ut tennpluggens hette.
• Vent til motoren er tilstrekkelig avkjølt.
• Bruk beskyttelseshansker under operasjoner som har med bladet å gjøre.
• La bladets beskyttelse være påmontert, bortsett fra i tilfelle inngrep på selve bladet.
• Tøm aldri brukt olje, bensin eller andre foru- rensende stoffer i naturen.

RENGJ∅RING AV MOTOREN OG AV EKSOSPOTTEN

For å redusere risikoen for brann, rengjør ofte sylindervingene med trykkluft, og rengjør området rundt lyddemperen for grenrester, løv og annet avfall.

RENGJ∅RING AV LUFTFILTERET

VIKTIG

Rengjøringen av luftfilteret er

avgjørende for maskinens varighet og for at den skal fungere ordentlig.

Rengjøring må foretas for hver 15. arbeidstime.

Rengjøring av filteret (Fig. 8):

• Trykk på knappen (1), vipp opp lokket (2) og fjern filterelementet (3).
• Vask filterelementet (3) med såpe og vann. Ikke bruk bensin eller andre løsemidler.
• La luftfilteret tørke.
• Sett på igjen filterelementet (3) og smekk lokket på plass (2)

FORGASSERFILTER

På innsiden av tanken finnes det et filter som hindrer urenheter i å komme inn i motoren.

Det er en fordel å la forhandleren skifte ut dette filteret en gang i året.

KONTROLL AV TENNPLUGGEN

Demonter og rengjør tennpluggen med jevne mellomrom, og fjern eventuelle avsetninger med en metallbørste.

Sjekk avstanden mellom elektrodene, og gjenopprett eventuelt den korrekte avstanden (Fig. 9).

Monter tennpluggen på nytt ved å skru den fast med nøkkelen som følger med.

Tennpluggen må skiftes ut med en annen med tilsvarende karakteristika dersom elektrodene er brent eller isolasjonen er slitt, og uansett etter hver 50. times bruk.

REGULERING AV FORGASSEREN

Forgasseren er stilt inn hos fabrikken på en slik måte at maksimal ytelse oppnås i enhver bruks- situasjon, med minimale utslipp av giftige gasser, i respekt for gjeldende bestemmelser. I tilfelle dårlig ytelse, kontroller først og fremst at bladet ikke er delvis blokkert eller deformert, innen du henvender deg til forhandleren for en kontroll av motorens forgassing.

- Regulering av minimum

ADVARSEL!

Skjæreutstyret må ikke

be vege seg med motoren på tomgang. Hvis skjæreutstyret beveger seg med motoren på tomgang, er det nødvendig å kontakte forhandleren for korrekt innstilling av mo toren.

SM∅RING AV REDUKSJONSGIRET (Fig. 10)

Gjenopprett nivået med fett for hver 20. arbeids-time ved å sprøyte spesielt molybden bisulfid smø-refett inn i smørekoppen (1).

KONTROLL OG RENGJ∅RING AV BLADENE

ADVARSEL!

lomrom at bladene ikke er bøyd eller ska det, og at skruene er skrudd godt til.

Det er ikke nødvendig med noen regulering av av standen mellom bladene, da mellomrommet er bestemt på forhånd av fabrikanten.

Det er med jevne mellomrom nødvendig å kontrollere at sporene på innsiden er gjort rene for skitt som kan hindre bladene i å bevege seg på korrekt måte.

For å utføre rengjøringen (Fig. 11):

- Skru av mutrene (1) og fjern skruene (2) og sverdet (3).

• Rengjør maljene grundig (2) for støv og skitt.
• Smør bladenes indre overflater.
• Sett sverdet (3) på igjen med skruene (2), idet du passer på å sette avstandsstykkene (5) og skivene (6) og (7) nøye på plass igjen under mutrene (1).

ADVARSEL!

Kontroller alltid at mutre ne (1) er skrudd helt igjen innen du gjenopptar arbeidet.

SLIPING AV BLADET

Sliping er nødvendig når klippekapasiteten avtar, og grenene har en tendens til ofte å henge seg opp.

ADVARSEL!

Et blad med nedslitte skjæ reelementer må aldri slipes, men alltid byttes ut.

VIKTIG

Det er alltid best om slipingen finner sted hos forhandleren, som har passende utstyr og den nødvendige kompetansen.

Dersom du må slipe bladet, må du bruke en fil med fin grovhet, og legge merke til følgende (Fig. 12):

• Sett filen (1) på skjæreelementet (2) i 45° vinkel, og gå frem med en bevegelse ovenfra og i retning den skjærende kanten.
• Gjør slik at filen kun arbeider i denne ene retningen, og løft den opp på veien tilbake.
  – Fjern minst mulig materiale.
• Fjern alle ujevnheter med en slipestein.
• Fjern alle rester av filspon, og smør inn bladet innen du monterer det.

SPESIELLE INNGREP

Ethvert vedlikeholdsinngrep som ikke er beskrevet i denne veiledningen, må kun utføres hos forhandleren.

Inngrep som utføres ved uegnede verksteder eller av ukvalifiserte personer, bringer enhver form for garanti til opphør.

OPPBEVARING

Rengjør maskinen omhyggelig for støv og skitt ved slutten av hver arbeidsøkt. Reparer eller skift ut defekte deler, og smør inn bladet for å forebygge rust.

Dersom man regner med at maskinen blir stående ubrukt i mer enn 2-3 måneder, er enkelte tiltak nødvendige for å unngå van skeligheter när arbeidet gjenopptas, eller permanente skader på motoren.

- Lagring

Før maskinen settes på plass må du gjøre følgende:

• Tøm bensintanken helt.
• Start opp motoren og la den gå på tomgangsdrift helt til den stanser, slik at all bensinen som er blitt igjen i forgasseren brukes opp.
• La motoren avkjøles, og demonter tennpluggen.
• Tøm en teskje (ny) olje for totaktsmotorer ned i tennplugghullet.
• Dra flere ganger i startsnoras håndtak for å fordele oljen i sylinderen.
• Sett tennpluggen på igjen med stempelet i øvre dødpunkt (synlig gjennom tennplugghullet), der stempelet er i høyeste stilling.

• Gjenopptagelse av arbeidet

Når maskinen skal settes i drift igjen:

• Fjern tennpluggen.
• Dra noen ganger i startsnora for å fjerne overflödig olje.
• Kontroller tennpluggen som beskrevet i kapitlet "Kontroll av tennpluggen".
• Forbered maskinen som angitt i kapitlet "Forberedelse til arbeidet".

8. FEILS∅KINGI

PROBLEM MULIG ÅRSAK L∅SNING

1) Motoren starter ikke eller stanser etter kort tid	- Oppstartsprosedyre ikke korrekt- Skitten tennplugg eller feil avstand mellom elektrodene- Tilstoppet luftfilter- Problemer med forgasseren	- Følg instruksjonene (se kap. 5)- Kontroller tennpluggen (se kap. 7)- Rengjør og/eller skift ut filteret (se kap. 7)- Kontakt forhandleren
2) Motoren starter, men har liten effekt	- Tilstoppet luftfilter- Problemer med forgasseren	- Rengjør og/eller skift ut filteret (se kap. 7)- Kontakt forhandleren
3) Motoren har en uregelmessig virkemåte eller utilstrekkelig effekt	- Skitten tennplugg eller feil avstand mellom elektrodene- Problemer med forgasseren	- Kontroller tennpluggen (se kap. 7)- Kontakt forhandleren
4) Det kommer svært mye røyk fra motoren	- Feil blandingsforhold i drivstoffblandingen- Problemer med forgasseren	- Preparer blandingen slik instruksjonene viser (se kap. 4)- Kontakt forhandleren

9. TEKNISKE DATA

Slagvolum cm	^3	24,5
Effekt kW 0,85
Tennplugg BOSCH L8RTF
Forhold bensin : olje 40 : 1
Drivstofftankens kapasitet liter 0,41
Skjærelengde	mm	550
Vekt	kg	5,5
Lydtrykknivå på operatørens øre- Måleusikkerhet	dB(A)dB(A)	88,92,5
Målt lydeffektnivå- Måleusikkerhet	dB(A)dB(A)	1062,5
Garantert lydeffektnivå	dB(A)	109
Vibrasjoner overført til hånden på det fremre håndtaket- Måleusikkerhet	m/s ^2 m/s ^2	2,1821,5
Vibrasjoner overført til hånden på det bakre håndtaket- Måleusikkerhet	m/s ^2 m/s ^2	2,0341,5

10. TILBEH∅R

Denne maskinen er tilrettelagt for bruk av kutteverktøy med koden:

23305004/0

På grunn av produktets utvikling kan det hende at de ovennevnte kutteverktøyene med tiden blir erstattet av andre kutteverktøy med tilsvarende egenskaper hva angår kompatibilitet og sikker funksjon.

- Egenskaper på oljan

- Reglering av minimum

WARNING!

NO • Innholdet og bildene i denne brukerveiledningen er utført på oppdrag fra STIGA SpA og er beskyttet ved opphavsrett - Enhver gjengivelse eller endring, selv kun delvis, er forbudt.
