GEBRUIKSAANWIJZING SHP 60 STIGA

NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing ....NL

wij danken u voor het feit dat u de voorkeur hebt gegeven aan onze producten en wij hopen dat het gebruik van deze machine u zeer tevreden zal stellen en dat zij volledig aan uw verwachtingen zal voldoen. Deze handleiding is ge - schreven om u vertrouwd te maken met uw machine en om u in staat te stellen haar op de beste en de meest veilige manier te gebruiken: vergeet niet dat deze handleiding een integrerend deel van de machine is, bewaar deze binnen handbereik zodat u haar op elk gewenst moment kunt raadplegen en zorg ervoor dat ze de machine altijd vergezelt ook als u de machine verkoopt of uitleent.

Deze nieuwe machine is ontworpen en gemaakt in overeenstemming met de geldende voorschriften en is volkomen veilig en betrouwbaar indien zijn wordt gebruikt overeenkomstig de aanwijzingen in deze handleiding (vorozien gebruik); het gebruik voor andere doeleinden of het niet in acht nemen van de aangegeven veiligheids-, gebruiks-, onder houds- en reparatievoorschriften wordt als "oneigenlijk gebruik" beschouwd en brengt verval van, zowel de garantie, als de aansprakelijkheid van de fabrikant teweeg waardoor de gebruiker zelf verantwoordelijk is voor schade of letsel die hijzelf of anderen oplopen.

Mocht u verschillen tegenkomen tussen wat beschreven is en de machine die u bezit, denk er dan aan dat, aangezien het product continu verbeterd wordt, de in deze handleiding opgenomen gegevens zonder voorafgaande kennisgeving en zonder dat de fabrikant verplicht is de handleiding te updaten gewijzigd kunnen worden, waarbij de essentiële kenmerken met het oog op de veiligheid en de werking evenwel onveranderd blijven. Neem ingeval van twijfel contact op met uw verkoper. Wij wensen u een prettig gebruik van de machine toe!

INHOUDSOPGAVE

1. Identificatie van de hoofdcomponenten 2
2. Symbolen 3
3. Veiligheidsvoorschriften 4
4. Voorbereiding 6
5. Starten - Gebruik - Uitschakelen motor 7
6. Gebruik van de machine 9
7. Onderhoud en opslag 10
8. Opsporen van defecten 12
9. Technische gegevens 12
10. Accessoires 12

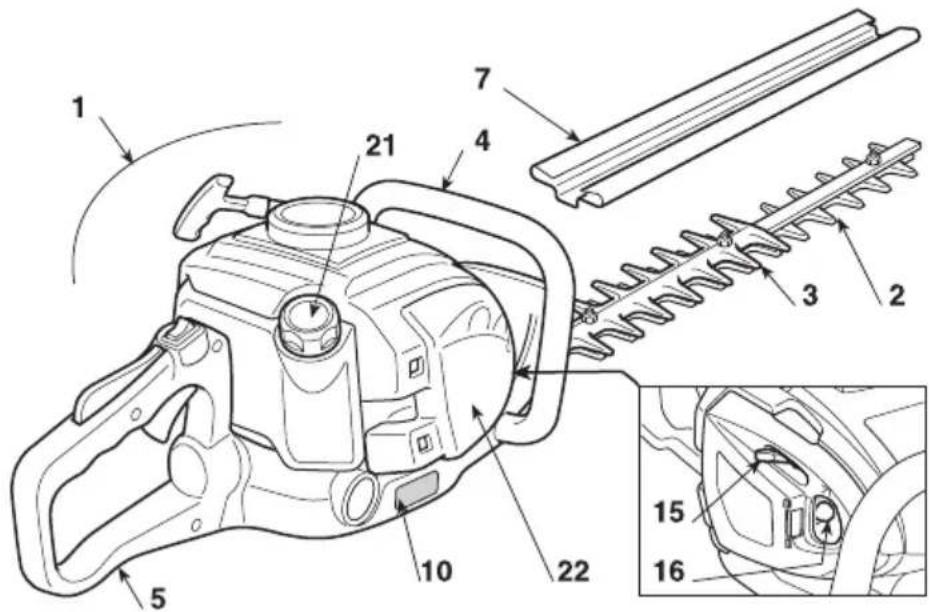

1. IDENTIFICATIE VAN DE HOOFDCOMPONENTEN

1. Motor
2. Snij-inrichting (mes)
3. Beschermplaat snijden
4. Voorste handgreep
5. Achterste handgreep
6. Bediening vrijgave achterste handgreep
7. Mesbescherming
8. Typeplaatje

1. Stopschakelaar motor
2. Bediening mes (Versnellingshendel)
3. Veiligheidshendel versneller
4. Startknop
5. Chokeknop (Starter)

6. Knop voorinspuiting (Primer)

7. Dop brandstofreservoir

8. Deksel luchtfilter

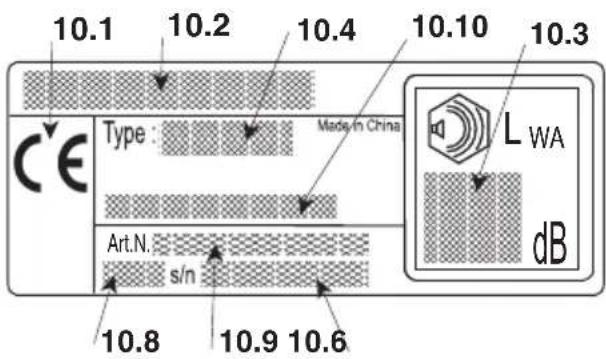

10.1) Conformiteitsmerk
10.2) Naam en adres van de fabrikant
10.3) Akoestische vermogen LWA
10.4) Machinetype
10.6) Serienummer
10.8) Bouwjaar
10.9) Artikelcode
10.10) Aantal emissies

10.1 10.2 10.4 10.10 10.3 CE Type : Made in China Art.N. s/n 10.8 10.9 10.6 L WA dB

Het voorbeeld van de verklaring van overeenstemming bevindt zich op de laatste pagina's van de handleiding.

2. SYMBOLLEN

1

LET OP: De door u gekochte machine is bestemd voor doe-het-zelf doeleinden.

1) Let op! Gevaar
2) Voordat u deze machine in gebruik neemt eerst de gebruiksaanwijzingen lezen.
3) Uw gehoor kan definitieve beschadiging oplopen. De mensen die deze machine dagelijks in normale omstandigheden gebruiken zijn blootgesteld aan een geluidsniveau van 85 dB (A) of hoger.

Het is verplicht de oorbeschermers te dragen. Draag steeds de beschermende bril en de gehoorbe - scherming tijdens het gebruik van de machine. In ge val er gevaar bestaat voor vallende voorwerpen, moet ook een valhem gedragen worden.

4) Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

TOELICHTENDE SYMBOLEN OP DE MACHINE (indien aanwezig)

11 +0 12 CVOKE RUN 13

11) Brandstofreservoir
12) Chokeknop (Starter)
13) Knop voorinspuiting (Primer)

3. VEILIGHEIDSVOORSCHRIFTEN

A) VERTROUWD RAKEN

1) DEZE MACHINE KAN ERNSTIGE SCHADE EN LETSELS VEROORZAKEN. Lees aandachtig de aan - wijzingen voor correct gebruik, voorbereiding, onderhoud, opstarten en stilzetten van de machine. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de juiste wijze te gebruiken. Leer de motor snel af te zetten.
2) Gebruik de machine voor het voorbestemd doel, namelijk "het snijden en regelen van heggen bestaan de uit struikjes met kleine takken". Elk ander doel waarvoor de heggenschaar wordt gebruikt kan gevaarlijk zijn en zou de machine kunnen beschadigen. De volgende situaties behoren tot het oneigenlijk gebruik (bijvoorbeeld, maar niet uitsluitend):

• snijden van gras in het algemeen en in het bijzonder in de nabijheid van stoepranden;
• kleinsnijden van materiaal voor compostering;
• snoeiwerken;
• gebruik van de machine voor het snijden van niet plantaardig materiaal;
• gebruik van de machine door meer dan één persoon tegelijk.

3) Laat nooit toe dat de machine gebruikt wordt door kinderen of door personen die niet vertrouwd zijn met deze aanwijzingen. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn

4) De machine dient niet door meer dan één persoon gebruikt te worden.

5) Gebruik de machine in geen geval:

• als er personen, in het bijzonder kinderen of dieren in de buurt zijn;
• indien de gebruiker moe is, zich niet fit voelt of ge - neesmiddelen, drugs, alcohol of schadelijke stoffen ingenomen heeft die zijn reactievermogen en aan dacht kunnen verminderen;
• indien de gebruiker niet in staat is om de machine stevig vast te houden met beide handen en/of tijdens het werk niet in evenwicht en stevig op beide voeten kan staan.
  6) Denk eraan dat de persoon die de machine bedient of de gebruiker aansprakelijk is voor ongevallen en on - voorziene gebeurtenissen die personen of hun eigendommen kunnen overkomen.

B) VÓÓR HET GEBRUIK

1) Tijdens het werken moet gepaste kledij gedragen worden die de gebruiker niet hindert in zijn bewegingen.
- Draag aansluitende en beschermende kledij die bestand is tegen sneden.
- Draag werkhandschoenen, een veiligheidsbril en veiligheidsschoeisel met een antislipzool.
- Gebruik de oorbeschermers.
- Draag geen sjaal, hemd, halsketting of andere han-gende of ruime accessoires die gegrepen kunnen worden door de machine of voorwerpen en materiaal aanwezig op de werkplaats.

- Lang haar wordt zorgvuldig bijeengebonden.

2) OPGELET: GEVAAR! De benzine is bijzonder brand baar:

- bewaar de brandstof in gepaste recipienten die geschikt zijn voor dit gebruik;

- rook niet wanneer de brandstof gehanteerd wordt;

- open de dop van het reservoir langzaam om de in - terne druk geleidelijk aan af te laten;

- vul benzine alleen bij in de open lucht en gebruik hiervoor een trechter;

- giet de brandstof in het reservoir vóórdat u de motor aanzet: als de motor aanstaat of warm is mag u geen brandstof toevoegen of de dop van de benzinetank afdraaien;

- als u benzine gemorst hebt mag u de motor niet starten maar dient u de machine uit de buurt van de plek waar u de benzine gemorst hebt te brengen en voorkomen dat er brand ontstaat. U dient te wachten totdat de brandstof verdampt is en de benzinedam - pen opgelost zijn;

- reinig onmiddellijk elk spoor van benzine gemorst op de machine of op de grond;

- start de machine niet op de plaats waar de brandstof bijgevuld werd;

- vermijd dat de brandstof in contact komt met de kledij en, mocht dit toch gebeuren, trek dan andere kledij aan vooraleer de motor te starten;

- draai de dop altijd weer goed op het reservoir van de machine en het benzinerecipiënt.

3) Vervang defecte of beschadigde geluidsdempers.

4) Ga vóór het gebruik over op een algemene controle van de machine, en in het bijzonder:

- de versnellingshendel en de veiligheidshendel moeten vrij kunnen bewegen, zonder geforceerd te worden, en bij het loslaten moeten ze automatisch en snel terug in de neutrale stand komen;

- de versnellingshendel moet geblokkeerd blijven in dien niet op de veiligheidshendel geduwd wordt;

- de stopschakelaar van de motor moet makkelijk van de ene stand in de andere gebracht kunnen worden;

- de elektrische kabels en in het bijzonder de kabel van de bougie moeten onbeschadigd zijn om te voorko - men dat vonken ontstaan; de kap moet correct op de bougie gemonteerd zijn;

- de handgrepen en beschermingen van de machine moeten schoon, droog, en stevig bevestigd zijn op de machine;

- de messen mogen geenszins beschadigd zijn;

5) Vóór het werk te beginnen, controleer of alle bescher mingen correct gemonteerd zijn.

C) TIJDENS HET GEBRUIK

1) Start de motor niet in gesloten ruimten, waar zich gevaarlijke koolmonoxide kan ontwikkelen.
2) Werk alleen bij daglicht of bij goed kunstlicht.
3) Blijf stil en stabiel staan:
- vermijd zoveel mogelijk te werken op een natte of glibberige grond, of in ieder geval op te oneffen of steile

terreinen die de stabiliteit van de gebruiken tijdens het werken niet kunnen garanderen;

- vermijd het gebruik van ladders en onstabiele platformen;

- loop niet maar ga normaal en let op oneffenheden van het terrein en de aanwezigheid van eventuele hindernissen.

- Wees steeds bewust van wat er zich rondom u be - vindt en let op mogelijke risico's waar u zich niet bewust van zou kunnen zijn wegens het lawaai van de machine.

4) Start de motor met de vrije hand terwijl de machine stevig tegen de grond gehouden wordt:

- start de motor op een afstand van minstens 3 meter van de plaats waar de brandstof bijgevuld werd;

- controleer of er zich andere personen in de draag wijdte van de machine bevinden;

- richt de geluidsdemper en dus de uitlaatgassen nooit naar ontvlambare materialen.

5) Let op nabij elektrische kabels onder spanning.

6) Wijzig de afstelling van de motor niet en laat het toerental van de motor niet buitengewoon hoog oplopen.

7) Controleer of het laagste toerental van de machine niet te laag is zodat de messen niet bewegen en of de motor na een plotse versnelling iet te snel terugvalt tot het laagste toerental.

8) Let erop dat de messen niet hevig botsen met vreemde lichamen en let op eventueel wegspringend materiaal veroorzaakt door het draaien van de messen.

9) Als de snij-inrichting tegen een vreemd voorwerp stoot of indien de heggenschaar een ongewoon geluid maakt of op abnormale wijze begint te trillen, moet men de motor uitschakelen en de machine stil laten staan.

Koppel de kabel van de bougie los van de bougie zelf en ga als volgt te werk:

- controleer de schade;

- controleer of er delen losgekomen zijn en schroef ze weer vast.;

- vervang of herstel de beschadigde delen met delen met gelijkwaardige kenmerken.

10) Zet de motor stil vooraleer:

- te reinigen na een blokkering of deze los te maken;

- controles uit te voeren, onderhoud uit te voeren of te werken aan de heggenschaar;

- de positie van de snij-inrichting af te stellen;

- de machine onbewaakt achter te laten.

1) Laat de bouten en de schroeven vastgedraaid zitten om er zeker van te zijn dat de machine altijd op een veilige manier gebruiksklaar is. Als u regelmatig onderhoud aan de heggenschaar pleegt zal de werking van ervan veilig blijven en zal het prestatieniveau bewaard blijven.

2) Zet de machine niet met benzine in het reservoir in een ruimte waar de benzinedampen met vlammen, vonken of een warmtebron in aanraking zouden kunnen komen.

3) Laat de motor eerst afkoelen vóór het opbergen van de machine in elke willekeurige ruimte.

4) Om het risico voor brand te beperken, worden de me tor, de geluidsdemper van de uitlaat en de opslagzone

van de benzine vrij gehouden van takjes, bladeren of overtollig vet; laat geen recipienten met snijafval in de ruimte achter.

5) Als u te reservoir moet ledigen, dient u dit in de open lucht te doen en wanneer de motor koud is.

6) Draai werkhandschoenen voor elke ingreep aan de snij-inrichting.

7) Curare l'affilatura delle lame. Alle handelingen die betrekking hebben op de messen vergen een specifieke vaardigheid en het gebruik van geschikt gereedschap; uit veiligheidsoverwegingen worden deze handelingen beter uitgevoerd in een gespecialiseerd centrum.

8) Gebruik de machine, uit veiligheidsoverwegingen, nooit indien de snij-inrichting of andere onderdelen versleten of beschadigd zijn. De beschadigde onderdelen moeten vernieuwd en niet gerepareerd worden. Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit kunnen de machine beschadigen en kunnen gevaarlijk zijn voor de gebruiker.

9) Bewaar de machine buiten het bereik van kinderen!

E) RANSPORT EN VERPLAATSING

1) Telkens wanneer de machine gecontroleerd, verplaatst of vervoerd moet worden, is het noodzakelijk:

- de motor uit te schakelen, te wachten tot de messen tot stilstand gekomen zijn, de bougiekap los te kop - pelen en te wachten tot de machine afgekoeld is;

- de mesbeschermingen aanbrengen;

- de machine alleen vastnemen aan de handgrepen en de messen richten in de richting tegenover de looprichting.

2) Wanneer de machine vervoerd wordt met een voer - tuig, moet het op dusdanige wijze geplaatst worden dat er voor niemand gevaar ontstaat en stevig geblokkeerd worden om te voorkomen dat de machine omvalt en beschadigd wordt of dat brandstof lekt.

In de tekst van de handleiding worden enkele para grafen, die gegevens van bijzonder belang bevatten, gekenmerkt door diverse symbolen die de volgende betekenis hebben:

OPMERKING

of

BELANGRIJK

Verstrekt nadere gegevens of an-

dere elementen ter aanvulling op hetgeen daarvoor vermeld is, om te voorkomen dat de machine bescha - digd wordt of dat er schade veroorzaakt wordt.

LET OP!

Gevaar voor persoonlijk let-

sel of letsel aan anderen in geval van niet-inacht-neming.

GEVAAR!

Kans op ernstig persoonlijk

letsel of ernstig letsel aan anderen met gevaar van dodelijke ongelukken, in geval van niet-inachtne -ming.

4. VOORBEREIDING

CONTROLE VAN DE MACHINE

Alvorens de machine te gebruiken, is het noodzakelijk:

• Te controleren of er geen schroeven loszitten aan de machine of het mes;
• te controleren of de messen scherp zijn en niet be - schadigd zijn;
• te controleren of de luchtfilter schoon is;
• te controleren of de beschermingen goed vastzitten en efficiënt zijn;
• te controleren of de handgrepen goed bevestigd zijn.

BEREIDING VAN HET BRANDSTOFMENGSEL

Deze machine is uitgerust met een tweetaktmotor waar- voor een mengsel van benzine en smeerolie ge bruikt moet worden.

BELANGRIJK Het gebruik van alleen benzine beschadigd de motor en doet de garantie vervallen.

BELANGRIJK Gebruik alleen brandstof en smeermiddelen van goede kwaliteit, om de prestaties in stand te houden en borg te staan voor de levensduur van de mechanische componenten.

• Eigenschappen van de benzine

Gebruik alleen loodvrije benzine (groen) met een octaan gehalte van minstens 90 N.O.

BELANGRIJK Groene benzine zorgt altijd voor wat afzettingen in het recipiënt indien het langer dan 2 maanden bewaard wordt. Gebruik altijd verse benzine!

• Eigenschappen van de olie

Gebruik alleen synthetische olie van uitstekende kwaliteit, specifiek voor tweetaktmotoren.

Bij uw Verkoper zijn oliën beschikbaar die speciaal be - studeerd werden voor dit type van motor en in staat zijn om voor een hoge bescherming te zorgen.

Het gebruik van deze oliën leidt tot een mengsel bij 2,5%, d.w.z. 1 deel olie voor 40 delen benzine.

- Bereiding en bewaring van het mengsel

GEVAAR!

De benzine en het mengsel zijn ontvlambaar!

• Bewaar de benzine en het mengsel in speciale recipienten voor brandstof, op een veilige plaats, uit de buurt van warmtebronnen of naakte vlammen.
• De recipienten moeten buiten het bereik van kinderen bewaard worden.
• Niet roken tijdens de bereiding van het mengsel en de benzinedampen niet inademen.

De tabel geeft de hoeveelheden benzine en olie weer te gebruiken voor de bereiding van het mengsel naar - gelang het aangewend type van olie.

Benzine Synthetische olie 2-Takt
liter liter	cm	3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

Voor de bereiding van het mengsel:

• Doe ongeveer de helft van de benzine in een geschik te tank.
• Voeg er alle olie aan toe, volgens de tabel.
• Voeg de rest van de benzine toe.
• Sluit de dop en schud krachtig.

BELANGRIJK Het mengsel is onderhevig aan veroudering. Bereid niet te veel mengsel, om afzettingen te voorkomen

BELANGRIJK Zorg ervoor dat de recipienten van de benzine en het mengsel goed van elkaar onder-scheiden worden, om geen vergissing te begaan op het moment van het gebruik.

BELANGRIJK Reinig de recipienten van de benzine en het mengsel periodiek, om eventuele afzettingen te verwijderen.

BIJVULLEN VAN BRANDSTOF

GEVAAR!

Niet roken tijdens het bij vul-

len en de benzinedampen niet inademen.

LET OP!

Open de dop van de tank

voorzichtig omdat er druk ontstaan kan zijn aan de binnenkant.

Vooraleer bij te vullen:

• Schud de tank van het mengsel krachtig.

• Plaats de machine effen en stabiel, met de vuldop van het reservoir naar boven.

• Maak de dop van het reservoir en de zone rond de dop schoon om te voorkomen dat tijdens het bijvullen onzuiverheden terechtkomen in het mengsel.

• Open de dop van het reservoir voorzichtig om de druk geleidelijk aan af te laten. Vul bij gebruik makend van een trechter en vul het reservoir niet tot aan de rand (Fig. 1).

LET OP!

De dop van het reservoir

moet altijd stevig weer vastgedraaid worden.

LET OP!

Reinig onmiddellijk elk spoor

van mengsel dat eventueel gemorst werd op de machine of op de grond en start de motor pas wanneer de benzinedampen voleldig opgelost zijn.

De motor wordt gestart op

een afstand van minstens 3 meter van de plaats waar de brandstof bijgevuld werd.

Alvorens de motor te starten:

• Zet de machine stabiel op de grond.
• Haal de beschermingen van het mes.
• Zorg ervoor dat het mes niet in aanraking komt met het terrein of met andere voorwerpen
• Zorg ervoor dat de handgreep geblokkeerd is in de centrale positie.

- Start met koude motor

OPMERKING

Met start bij koude motor wordt

bedoeld een start na minstens 5 minuten dat de mo tor uitgeschakeld is of na het bijvullen van brandstof.

Om de motor te starten (Fig. 2):

1. Duw de schakelaar (1) in de stand «I».

2. Druk voorzichtig 7-10 keer op de knop (2) van de "primer" tot de brandstof uit het aftapbuisje komt.

3. Breng de bedieningshendel van de starter (3) in de stand «CHOKE».
4. Houd de machine stevig tegen de grond met een hand op de handgreep, om de controle ervan niet te verliezen tijdens het starten.

LET OP!

Indien machine niet stevig

vastgehouden wordt, kan de gebruiker door de duwkracht van de motor het evenwicht verliezen of zou het mes tegen een hindernis of de gebruiker zelf gericht kunnen worden.

1. Trek de startknop langzaam 10-15 cm aan tot u een zekere weerstand gewaarwordt. Trek er dan nog en kele keren aan tot de machine in gang schiet.

BELANGRIJK

Om te voorkomen dat het touw

breekt, wordt er niet over de gehele lengte aan getrok - ken. Laat het touw niet langs de rand van de opening van de touwgeleider schuren en laat de knop geleidelijk aan los, om te voorkomen dat het touw op ongecontro - leerde wijze naar binnen schiet.

1. Trek opnieuw aan de startknop tot de motor normaal in gang komt.
2. Breng de bedieningshendel van de starter (3) in de stand «RUN».
3. Laat de motor minstens 1 minuut draaien vooraleer naar het maximaal toerental te gaan.

BELANGRIJK

BELANGRIJK Indien de knop (4) van het start-touw herhaaldelijk bediend wordt met de bedienings-hendel van de starter (3) in de stand «CHOKE», kan de motor vastlopen en de start bemoeilijken.

Indien de motor vastloopt, de bougie demonteren en voorzichtig aan de knop (5) van het starttouw trekken om de overtollige brandstof te verwijderen; vervolgens de elektrodes van de bougie afdrogen en de bougie weer monteren op de motor.

- Start bij warme motor

Voor de start bij warme motor (onmiddellijk na de uit - schakeling van de motor), volg de punten 1 - 4 - 5 - 6 van de vorige werkwijze.

GEBRUIK VAN DE MOTOR (Fig. 3)

De snelheid van de snij-inrichting wordt geregeld met de versnellingshendel (1) op de achterste handgreep (2).

Deze hendel kan alleen bediend worden indien gelijktijdig op de veiligheidshendel (3) geduwd wordt.

De beweging wordt van de motor overgedragen op de messen, door middel van een koppeling met centrifu - gaalgewichten die de beweging van de messen verhindert wanneer de motor op het minimaal toerental draait.

LET OP!

de snij-inrichting op het laagste toerental van de motor draait; neem in dit geval contact op met uw verkoper.

De correcte werksnelheid wordt bekomen met de ver - snellingshendel (1) tegen de eindaanslag.

BELANGRIJK

BELANGRIJK Gedurende de eerste 6-8 werku ren van de machine, wordt vermeden de hoogste toe rentallen te gebruiken.

UITSCHAKELEN VAN DE MOTOR (Fig. 4)

Om de motor uit te schakelen:

- Laat de versnellingshendel los (1) en laat de motor

minstens enkele seconden draaien.

- Breng de schakelaar (2) in de stand «O».

LET OP!

nimumstand gezet werd, moet enkele seconden gewacht worden vooraleer de messen tot stilstand komen.

LET OP!

In geval van noodstop, dient

men de schakelaar onmiddellijk op de positie «O» te zetten.

6. GEBRUIK VAN DE MACHINE

Uit respect voor de anderen en het milieu:

• Wees geen storend element.
• Volg nauwkeurig de lokale normen op voor de afdanking van het snijafval.
• Volg nauwkeurig de lokale normen op voor de afdanking van olie, benzine, beschadigde onder -delen of om het even welk element dat niet mili-euvriendelijk is.
• De verpakking moet volgens de plaatselijke gel -dende bepalingen worden afgevoerd.

LET OP!

De langdurige blootstelling aan trillingen kan neurovasculaire letsels en problemen veroorzaken (ook gekend onder de naam "fenomeen van Raynaud" of "witte hand"), vooral bij personen die circulatiestoornissen hebben. De symptomen kunnen betrekking hebben op de han den, de polsen en de vingers, met verlies van gevoeligheid, loomheid, jeuk, pijn, verkleuring of structurele wijzigingen van de huid. Deze effecten kunnen versterkt worden door een lage omgevingstemperatuur en/of een overdreven druk op de handgreep. Wanneer deze symptomen optreden, moet de machine minder lang gebruikt worden en is het noodzakelijk een arts te raadplegen.

GEVAAR!

De aanschakelinrichting van deze machine genereert een elektromagnetisch veld van beperkte omvang, tot echter de mogelijkheid op interferentie met de werking van actieve of passieve medische inrichtingen die op de bediener aangebracht zijn, niet kan uitsluiten, met als gevolg mogelijke ern - stige risico's voor zijn veiligheid. Men raadt daarom aan dat te dragers van dergelijke medische apparaten de geneesheer of de fabrikant van deze apparaten zelf raadplegen, vooraleer de machine te gebruiken.

LET OP!

Draag tijdens het werk ge paste kledij. Uw Verkoper zal u alle nodige informatie geven over de meest geschikte veiligheidskledij, met het oog op een veilig gebruik van de machine.

LET OP!

In geval van breuken of ongevallen tijdens het werk, dient men de motor onmiddellijk stil te zetten en de machine te verwijderen om geen verdere schade te berokkenen; in geval van ongevallen met persoonlijke letsels of letsels aan derden, dient men onmiddellijk de meest geschikte eerste-hulp-procedures te volgen voor de situatie en zich tot een gezondheidsstructuur te richten voor de nodige zorgen. Verwijder zorgvuldig eventuele resten die schade of letsels aan personen of dieren kunnen veroorzaken indien ze onopgemerkt blijven.

REGELING VAN DE HANDGREEP (Fig. 5)

De achterste handgreep (1) heeft 3 verschillende standen ten opzichte van de snij-inrichting, om het snoeiwerk zo goed mogelijk af te werken.

LET OP!

De handgreep wordt ge re geld wanneer de motor uitgeschakeld is.

• Breng de vrijgavehendel omlaag (2).
• Draai de achterste handgreep (1) in de gewenste stand.
• Alvorens de machine te gebruiken, controleer of de vrijgavehendel (2) weer omhoog gekomen is is en of de achterste handgreep goed stabiel is.

LET OP!

Tijdens het werk moet de acht erste handgreep altijd verticaal staan, ongeacht de stand van de snij-inrichting (3).

MANIEREN VAN SNIJDEN

LET OP!

Tijdens het snijden, moet de machine altijd stevig vastgehouden worden met beide handen.

LET OP!

Schakel de motor onmiddellijk uit indien de messen tijdens het werk vastlopen of blijven vastzitten in de takken van de heg.

Het is altijd wenselijk eerst de twee verticale zijden van de heg te snijden en pas dan de bovenkant.

• Verticaal snijden (Fig. 6)

Snij met een boogvormige beweging van onder naar bo- ven, waarbij het mes zo ver mogelijk van het lichaam gehouden moet worden.

• Horizontaal snijden (Fig. 7)

De beste resultaten worden bekomen met het mes licht overhellend (5° - 10°) in de snijrichting, met een boog - vormige, langzame en constante beweging, vooral bij bijzonder dichtgegroeide heggen.

SMERING VAN DE MESSEN TIJDENS HET WERK

Indien de snij-inrichting teveel verhit tijdens het werk, moeten de binnenoppervlakken van de messen gesmeerd worden.

LET OP!

Deze handeling moet uitgevoerd worden bij uitgeschakelde motor en stille messen..

NA HET WERKEN

Na het werken:

• Schakel de motor uit zoals eerder aangegeven (Hoofel stuk 5).
• Wacht tot de messen tot stilstand gekomen zijn en monteer de bescherming.

7. ONDERHOUD EN OPSLAG

Een correct onderhoud is fundamenteel om in de tijd de oorspronkelijke efficiëntie en gebruiksveiligheid van de machine in stand te houden.

LET OP!

Tijdens het onderhoud:

• haal de kap van de bougie.
• Wacht tot de motor voldoende afgekoeld is.
• Gebruik werkhandschoenen voor alle handelingen die betrekking hebben op de messen.
• Houd de mesbeschermingen op hun plaats, ten zijn aan het mes zelf gewerkt moet worden.
• De olie, benzine of andere vervuilende materialen niet in het milieu gooien.

REINIGING VAN DE MOTOR EN DE GELUIDSDEMPER

Om brandgevaar te beperken, worden de vleugels van de cilinder regelmatig gereinigd met perslucht en wordt de zone van de geluidsdemper vrijgemaakt van takjes, bladeren of ander afval.

REINIGING VAN DE LUCHTFILTER

BELANGRIJK

Het is essentieel dat de luchtfil-

ter gereinigd wordt, voor de goede werking en de levensduur van de machine.

De reiniging wordt uitgevoerd elke 15 werkuren.

Om de filter te reinigen (Fig. 8):

• Druk op de toets (1), draai het deksel (2) om en verwijder het filterelement (3).
• Was het filterelement (3) met water en zeep. Gebruik geen benzine of andere oplosmiddelen.
• Laat de filter drogen aan de lucht.
• Hermonteer het filterelement (3) en sluit het deksel (2) weer door erop te duwen totdat u een klik hoort.

BRANDSTOFFILTER

In het reservoir werd voorzien in een filter die voorkomt dat onzuiverheden binnendringen in de motor.

Eenmaal per jaar moet de filter vervangen worden door uw verkoper.

CONTROLE VAN DE BOUGIE

Periodiek wordt de bougie gedemonteerd en gereinigd, door eventuele restjes te verwijderen met een metalen borsteltje.

Controleer en herstel de correcte afstand tussen de elektrodes (Fig. 9).

Hermonteer de bougie en draai hem stevig vast met de bijgeleverde sleutel.

De bougie moet ingeval van doorgebrande elektroden of een beschadigde isolatie, en ieder geval elke 50 werk -uren, vervangen worden door een bougie met analoge karakteristieken.

REGELING VAN DE CARBURATOR

De carburator werd in de fabriek geregeld met het oog op de beste prestaties in alle omstandigheden, met een minimale uitstoot van schadelijke gassen, overeenkomstig de geldende normen.

Ingeval van slechte prestaties, controleer eerst of de messen niet gedeeltelijk geblokkeerd of vervormd zijn en wend u tot uw Verkoper voor een controle van de carburator en de motor.

- Regeling van het minimumtoerental

LET OP!

De snij-inrichting mag niet

bewegen met de motor op het minimumtoerental. Als de snij-inrichting beweegt met de motor op zijn minimumtoerental, neem dan contact op met uw verkoper om de motor goed af te stellen.

SMERING VAN DE REDUCTOR (Fig. 10)

Elke 20 werkuren wordt het niveau aangevuld met speciaal vet op basis van molybdeenbisulfide, aan de hand van de smeerinrichting (1).

CONTROLE EN REINIGING VAN DE MESSEN

LET OP!

Controleer regelmatig of de

messen niet geplooid of beschadigd zijn en of de schroeven degelijk zijn vastgedraaid.

Er is geen afstelling vereist van de afstand tussen de mes sen, aangezien de vrije ruimte vooraf bepaald wordt in de fabriek.

Men moet regelmatig de interne kanalen vrijmaken van afval, dat het correct glijden van de messen zou kunnen verhinderen.

Voor de reiniging (Afb. 11):

- Draai de moeren los (1) en verwijder de schroeven (2) en de staaf (3).

• Maak de gaten (4) zorgvuldig vrij van stof en vuil.
• Smeer de interne oppervlakten van de messen in..
• Hermonteer de staaf (3) met de schroeven (2) en let erop dat de afstandhouders (5) en de rondsels (6) onder de moeren (1) weer goed geplaatst worden.
• Schroef de moeren (1) stevig vast.

LET OP!

Controleer altijd of de moeren (1) helemaal vastgeschroefd zijn alvorens het werk te hervatten.

SNIJVERMOGEN VAN DE MESSEN

De messen moeten geslepen worden wanneer ze minder goed werk leveren en de takken makkelijk geklemd raken.

LET OP!

Een mes dat versleten is wordt nooit gespelen maar altijd vervangen.

BELANGRIJK

Het is altijd wenselijk het slijpen te laten uitvoeren door uw verkoper, die over de ge paste gereedschappen en de nodige bekwaamheid be schikt.

Indien de messen geslepen moeten worden, wordt een vijl met fijne korrel gebruikt en wordt het volgende in acht genomen (Fig. 12):

• Plaats de vijl (1) op het snijvlak (2) in een hoek van 45° en ga te werk met een beweging van boven naar de snijzijde toe.
• Zorg ervoor dat de vijl alleen in de heenbeweging over het snijvlak gaat, til het op om terug naar het begin te gaan.
• Vijl weinig materiaal weg.
• Verwijder alle oneffenheden met een slijpsteen.
• Verwijder eventuele slijpsporen en smeer het mes alvorens het opnieuw te monteren.

BUITENGEWONE HANDELINGEN

Elke onderhoudsbeurt die niet vermeld wordt in deze handleiding dient alleen door uw Verkoper uitgevoerd te worden.

Handelingen die uitgevoerd werden in niet geschikte structuren of door onbekwame personen doen de ga - rantie vervallen.

OPSLAG

Na het werk wordt de machine zorgvuldig vrijgemaakt van stof en vuil, worden defecte onderdelen gerepa reerd of vervangen en worden de messen gesmeerd om roestvorming te voorkomen.

De machine moet bewaard worden op een droge plaats, beschermd tegen de weersomstandigheden en met de mesbescherming gemonteerd.

LANGDURIGE PERIODE VAN INACTIVITEIT

BELANGRIJK

Indien men van plan is de machin e langer dan 2 - 3 maanden niet te gebruiken, moe ten een aantal voorzorgsmaatregelen getroffen worden om problemen te vermijden bij het hervatten van het werk of om permanente schade aan de motor te voor - kommen.

- Opberging

Alvorens de machine te op te bergen:

• Ledig de brandstoftank.
• Start de motor en laat hem op het laagste toerental draaien tot de stilstand, zodat alle in het reservoir overgebleven brandstof opgebruikt wordt.
• Laat de motor afkoelen en demonteer de bougie.
• Giet in de opening van de bougie een lepel (verse) olie voor tweetaktmotoren.
• Trek verschillende keren aan het starttouw om de olie goed te verdelen in de cilinder.
• Hermonteer de bougie met de zuiger aan het bo venste dood punt (zichtbaar vanuit het gat van de bougie wanneer de zuiger aan de eindaanslag gekomen is).

• Hervatten van de activiteit

Wanneer de machine weer gestart wordt:

• Verwijder de bougie.
• Trek enkele keren aan het starttouw om overtollige olie te verwijderen.
• Controller de bougie zoals beschreven in het hoofd - stuk "Controle van de bougie".
• Bereid de machine voor zoals aangegeven in het hoofdstuk "Vóór het gebruik".

8. OPSPOREN VAN DEFECTEN

PROBLEMEN MOGELIJKE OORZAAK OPLOSSING

1) De motor start niet of blijft niet draaien	- De startprocedure is niet correct- De bougie is vuil of de afstand tussen de elektroden is niet gepast- Verstopte luchtfilter- Brandstofproblemen	- Volg de aanwijzingen (zie hoofdstuk 5)- Controleer de bougie (zie hoofdstuk 7)- Reinig en/of vervang de filter (zie hoofdstuk 7)- Contacteer uw Verkoper
2) De motor start maar heeft weinig vermogen	- Verstopte luchtfilter- Brandstofproblemen	- Reinig en/of vervang de filter (zie hoofdstuk 7)- Contacteer uw Verkoper
3) De motor werkt onre-gelmatig of heeft geen vermogen bij belasting	- De bougie is vuil of de afstand tussen de elektroden is niet gepast- Brandstofproblemen	- Controleer de bougie (zie hoofdstuk 7)- Contacteer uw Verkoper
4) De motor geeft teveel rook af	- Verkeerde samenstelling van het mengsel- Brandstofproblemen	- Bereid het mengsel volgens de aanwijzingen (zie hoofdstuk 4)- Contacteer uw Verkoper

Cilinderinhoud	cm^3	24,5
Vermogen	kW 0,85
Bougie	BOSCH L8RTF
Verhouding benzine : olie		40 : 1
Inhoud reservoir	liter 0,41
Snijlengte	mm 550
Masse	kg 5,5
Geluidsdrukniveau aan het oor van de bediener- Meetonzekerheid	dB(A) dB(A)	88,9 2,5
Gemeten geluidsniveau- Meetonzekerheid	dB(A) dB(A)	106 2,5
Gegarandeerd geluidsniveau	dB(A) 109
Trillingen overgebracht op de hand op de voorste handgreep- Meetonzekerheid	m/s ^2 m/s ^2	2,182 1,5
Trillingen overgebracht op de hand op de achterste handgreep- Meetonzekerheid	m/s ^2 m/s ^2	2,034 1,5

10. ACCESSOIRES

Deze machine is voorzien voor het gebruik van snijgereedschap met de code:

23305004/0

Gezien de ontwikkeling van het product, kan het boven vermelde snijgereedschap in de loop van de tijd vervangen worden door andere, met soortgelijke eigenschappen voor wat betreft verwisselbaarheid en functionele veiligheid.

Kjære kunde,

NL • De inhoud en de afbeeldingen van deze gebruikshandleiding werden gerealiseerd voor rekening van STIGA SpA en zijn beschermd door het auteursrecht – Elke niet-geautoriseerde reproductie of wijziging, ook gedeeltelijke, van het document is verboden.
