KASUTUSJUHEND SHP 60 STIGA

EESTI - Algupärase kasutusjuhendi tõlge ET

Tahame teid ennekõike tänada meie toodete eelistamise eest ja loodame, et teie uue masina kasutamine pakub teile rahuldust ja vastab täielikult teie ootustele. Käesolev kasutusjuhend koostati selleks, et või-maldada teil masinat hästi tundma õppida ning kasutada seda turvaliselt ja efektiivselt; ärge unustage, et kasutusjuhend on osa masinast, hoidke seda käeulatuses, et seda igal hetkel konsulteerida saaks ning andke see edasi koos masinaga, kui masin ühel päeval omanikku peaks vahetama.

Teie uus masin projekteeriti ja ehitati vastavalt kehtivatele normatiividele ning see on kindel ja usaldusväärne, kui seda kasutades järgite käesolevas juhendis toodud juhtnööre (ettenähtud kasutus); mistahes teistsugust kasutust ja ohutus, hooldus või parandusnõuete eiramist käsitletakse kui “ebaõiget kasutust”, mis toob kaasa garantii katkemise ja igasuguse ehitajapoolse vastutuse äralangemise, jättes kasutajale täita kõik kohustused, mis tulenevad endale või teistele isikutele tekitatud kahjust või vigastustest.

Kui leiate mõningaid erinevusi juhendis kirjutatu ja oma masina vahel, siis arvestage, et tänu toote pidevale täiustamisele võib käesolevas kasutusjuhendis toodud info muutuda ilma ette teatamata või täiendus-kohustuseta, ohutuse ja töötamise huvides ei muutu olulised tehnilised andmed. Kahtluse korral võtke ühendust edasimüüjaga. Jõudu tööle!

SISUKORD

1. Põhiliste komponentide identifitseerimine 2
2. Sümbolid 3
3. Ohutusnõuded 4
4. Tööks ettevalmistamine 6
5. Käivitamine Kasutamine - Mootori seiskamine 7
6. Masina kasutamine 9
7. Hooldus ja hoiulepanek 10
8. Rikete körvaldamine 11
9. Tehnilised andmed 12
10. Lisaseadmed 12

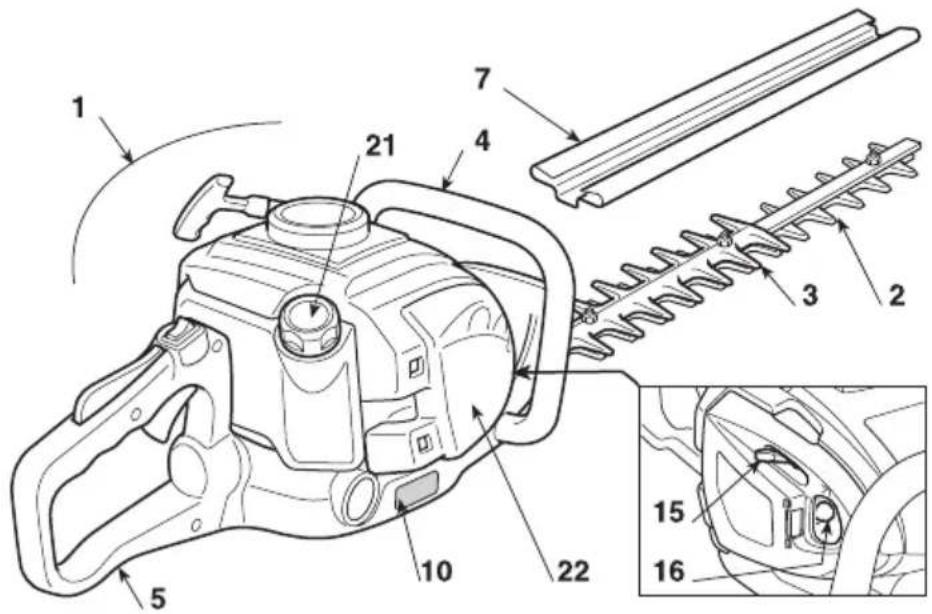

1. PÕHILISTE KOMPONENTIDE IDENTIFITSEERIMINE

1. Mootor
2. Lõikeseade (tera)
3. Tera kaitse plaat
4. Eesmine käepide
5. Tagumine käepide
6. Tagumise käepideme vabstamisseade
7. Tera kaitse
8. Matriklietikett

JUHTIMISSEADMED JA TANKIMINE

1. Mootori seiskamise lüliti
2. Tera juhtimisseade (Gaasi hoob)
3. Gaasi ohutushoob
4. Käivitamisnupp
5. Rikastusseade (Starter)

6. Külmstardi membraanpump (Primer)

7. Segumahuti kork

8. Õhufiltri kaas

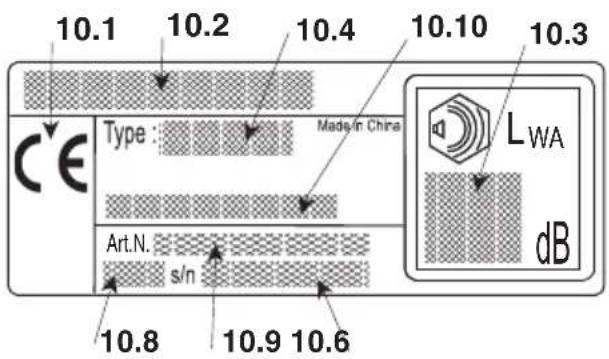

10.1) Vastavusmärgistus
10.2) Ehitaja nimi ja aadress
10.3) Mõõdetud müravõimsuse tase
10.4) Masina tüüp
10.6) Matriklinumber
10.8) Ehitusaasta
10.9) Artiklikood
10.10) Heitkoguste arv

10.1 10.2 10.4 10.10 10.3 CE Type : Made in China Art.N. s/n LWA dB 10.8 10.9 10.6

Vastavusdeklaratsiooni näidis asub kasutusjuhendi viimastel lehekülgedel.

2. SÜMBOLID

1

TÄHELEPANU: teie poolt ostetud masin on ehitatud harrastuskasutuseks.

1) Tähelepanu! Oht
2) Enne antud masina kasutamist lugeda kasutusjuhendit.
3) Teie kuulmissüsteem on pöördumatu kahju ohus.
Hoiatame selle masinaga töötajat, et normaalse igapäevase pideva kasutamise puhul võib ta viibida müras, mille tase on võrdne või kõrgem, kui: 85 dB (A).

Kohustuslik on kanda isikukaitsevahendeid.
Masina kasutamise ajal kanda alati kaitseprille ja akustilisi kaitseid.
Juhul, kui on olemas esemete kukkumise oht, kanda kaitsekiivrit.

4) Tera on väga terav ja võib kergesti põhjustada lõikeid.

PILTSÜMBOLID MASINAL (kui on olemas)

11 +0 12 CVOKE RUN 13

11) Segu mahuti
12) Rikastusseade (Starter)
13) Külmstardi membraanpump (Primer)

3. OHUTUSNÕUDED

A) ETTEVALMISTUS

1) ANTUD MASIN VÕIB TEKITADA KAHJUSTUSI JA TÕSISEID VIGASTUSI. Lugeda tähelepanelikult juhiseid masina õigeks kasutuseks, ettevalmistuseks, hoolduseks, käivitamiseks ja seiskamiseks. Ōppida tundma juhtimisseadmeid ja masina ots - tarbekohast kasutamist. Ōppida mootorit kiiresti seiskama.
2) Kasutada masinat ainult ettenähtud eesmärgil, seega “väikesemõõtmeliste oksadega põõsa - sest koosnevate hekkide pügamiseks ja korrigeerimiseks”. Mistahes muu kasutus võib olla ohtlik ja põhjustada masina kahjustumist. Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

• muru niitmine üldiselt ja eriti äärekivide lähedu - ses;
• materjali purustamine komposteerimiseks;
• lõikamistööd;
• masina kasutamine mittetaimse päritoluga ma - terjali lõikamiseks;
• masina kasutamine rohkem kui ühe inimese poolt.
  3) Arge kunagi lubage kasutada masinat lastel või inimestel, kes ei ole tutvunud instruktsioonidega. Kohalikud seadused võivad sätestada kasutaja miinimumea.
  4) Masinat ei tohi kasutada rohkem kui üks inimene.
  5) Masinat ei tohi kunagi kasutada:

– inimeste, eriti laste, või loomade läheduses;
- kui kasutaja on väsinud, tunneb ennast halvasti, või on tarvitanud ravimeid, narkootikume, alkoholi või aineid, mis mõjuvad kahjulikult tema reageeri-misvõimele ja tähelepanule;
- kui kasutaja ei suuda hoida masinat kindlalt kahe käega ja/või püsida töötamise ajal kindlalt jalgadel;
6) Pidada meeles, et kasutaja vastutab önnetuste ja kahjustuste eest, mis võivad tekkida teistele ini - mestele või nende omandile.

B) EELTÖÖD

1) Töötamise ajal tuleb kanda sobivat riietust, mis ei segaks masina kasutajat.
- Kanda liibuvat kaitseriietust, mis kaitsevad lõika mise vastu.
- Kanda kindaid, kaitseprille ja mittelibiseva tallaga lõikevastase kaitsega jalanõusid.
- Kasutada kuulmise kaitseks kõrvaklappe.
- Kanda ei tohi salle, särke, keesid ja muid rippu- vaid või laiu lisandeid, mis võiksid takerduda ma- sinasse või tööpiirkonnas olevatesse esemetesse ja materjalidesse.
– Pikad juuksed tuleb kokku siduda.
2) TÄHELEPANU: OHT! Bensiin on äärmiselt ker - gestisüttiv.
- hoida kütust selleks ettenähtud anumates;
- kütusega töötamise ajal ei tohi suitsetada;

• avada aeglaselt mahuti kork lastes aeglaselt välja sisemine rõhk;
  – lisada kütust ainult väljas, kasutades lehtrit;
• valada kütust enne mootori käivitamist; ärge lisage kütust ega võtke ära mahuti korki, kui mootor käib või on soe;
• kui bensiin valgub maha, ärge käivitage mootorit vaid eemaldage masin alalt, kuhu kütus valgus ja vältige põlengu võimalust, kuni bensiin on ära auranud ja aurud hajunud;
• puhastada kohe kõik bensiinijäljed masinalt või maapinnalt;
  – ärge käivitage masinat kohas, kus seda tangiti;
• vältige kütuse kokkupuutumist riietega, kui see peaks nii minema, siis vahetage riided enne mootori käivitamist;

• panna alati tagasi ja sulgeda kindlalt mahuti ja bensiinianuma korgid.
  3) Välja vahetada defektiga või kahjustatud sum - mutid.
  4) Enne kasutamist kontrollida masina üldseisu ja eriti:

• gaasihoob ja turvahoob peavad liikuma vabalt, mitte raskendatult ja vabastamisel peavad nad au tomaatselt ja kiiresti tagasi liikuma algasendisse;
  – gaasihoob peab olema blokeeritud, kui ei vajutata turvahooba;

• mootori seiskamise lüliti peab kergelt liikuma ühest positsioonist teise;
• elektrijuhtmed ja eriti küünlajuhe peavad olema terved vältimaks sädemete tekkimise ohtu ja küünlapiip peab olema korrektselt küünlale monteeritud;
• käepidemed ja masina kaitsed peavad olema puhtad, kuivad ja tugevalt masinale kinnitatud;
• terad ei tohi kunagi olla kahjustunud.
  5) Enne töö alustamist kontrollida, et köik kaitsed oleksid korrektselt monteeritud.

C) KASUTAMISE AJAL

1) Ärge käivitage mootorit kinnistes ruumides, kuhu võivad koguneda ohtlikud vingugaasid.
2) Töötada ainult päevavalguses või heas kunst valguses.
3) Võtta sisse liikumatu ja kindel positsioon:

• vältida niipalju kui võimalik töötamist märjal,- li bedal, liiga konarlikul või järsul pinnal, kus ei ole tagatud töötaja stabiilsus töötamise ajal;
• vältige redelite ja ebastabiilsete platvormide kasutamist;
• ei tohi kunagi joosta, vaid jalutada ning pöörata tähelepanu maapinna ebatasustele ja võimalikele takistustele;
• olge alati tähelepanelik teid ümbritseva suhtes ja olge ettevaatlik võimalike ohtude osas, millest te masina müra tõttu ei pruugi teadlik olla.
  4) Mootori käivitamiseks peab masin olema vaba

käega maapinnal kindlalt blokeeritud:

- käivitada mootor vähemalt 3 meetri kaugusel tan kimispaigast;

- kontrollida, et masina tegevusraadiuses ei ole teisi inimesi;

- ei tohi suunata summutit ja seega heitgaase tu-leohtlike materjalide suunas.

5) Pöörata tähelepanu pinge all olevate elektrilii nide läheduses.

6) Ärge muutke mootori seadeid, ja ärge viige mootorit ülemääraselt körgete pööreteni.

7) Kontrollida, et masina tühiläigul terad ei liiguks ning et pärast kiirendust mootor pöörduks kiiresti tagasi tühikäigule.

8) Pöörata tähelepanu sellele, et tera ei põrkuks vastu võõrkehasid ja et tera liikumisest tingituna ei lendaks materjalitükke.

9) Kui lõikeseade põrkub vastu võõrkeha või heki - lõikur hakkab tegema ebatavalist häält või vibree- rima, lülitada mootor välja ja lasta masinal seisma jääda. Ühendada lahti küünlajuhe küünlalt ja toimida järgnevalt:

- kontrollida kahjustusi;

- kontrollida, kas on lõdvenenud osi ja need kin - nitada;

- vahetada välja või parandada kahjustatud osa samasuguste omadustega osadega.

10) Peatada mootor enne:

- puhastamist või blokeerimisest vabastamist;

- kontrollimist, hekilõikuri hooldamist või sellel töö tamist;

– lõikeseadme asendi reguleerimist;

- masina järelvalveta jätmist.

1) Et olla kindel masina ohutus töötamises, tuleb köik mutrid ja kruvid alati hoida tugevalt kinnitatuna. Regulaarne hooldus on ülimalt oluline ohutuse tagamiseks ja selleks, et masin töötaks hästi.

2) Ärge hoidke masinat, mille mahutis on kütust, ruumis, kus bensiiniaurud võiksid jõuda leegini, sädemeni või kuumaallikani.

3) Enne, kui paigutada masin mistahes ruumi, lasta mootoril maha jahtuda.

4) Tuleohu vähendamiseks tuleb mootor, summuti ja bensiini hoiukoht hoida puhtana saepurust, oksakeestest, lehtedest või liigsest rasvast; ruumis ei tohi hoida anumaid lõikamisjääkidega.

5) Kui mahuti tuleb tühjendada, tuleb seda teha vabas öhus ja külma mootoriga.

6) Lõikeseadmega töötades kanda töökindaid.

7) Hoolitseda terade teritamise eest. Kõik terasid puudutavad operatsioonid nõuavad nende korrektseks läbiviimiseks vastavaid oskusi ja vajalikku tehnikat; ohutuskaalutlustel tuleks neid teostada spetsialiseeritud keskuses.

8) Ohutuskaalutlustel ei tohi kunagi kasutada kulunud või kahjustatud lõikeseadme või muude osadega masinat. Kahjustatud osad tuleb välja va - hetada ning mitte kunagi parandada. Kasutada ai-

nult originaal varuosi. Mittekvaliteetsed osad võivad kahjustada masinat ja olla ohuks turvalisusele.

9) Asetada masin laste haardeulatusest eemale!

E) TRANSPORTIMINE JA LIIGUTAMINE

1) Iga kord, kui masinat on vaja liigutada või transportida tuleb:

- mootor välja lülitada, oodata, et tera seiskub, ühendada lahti kühna piip ja oodata, et masin jahtuks;

- paigaldada terakaitse;

- hoida masinat ainult käepidemetest ja suunata terad käigusuunale vastupidises suunas.

2) Masinat autoga transportides tuleb see asetada nii, et see ei kujutaks kellelegi ohtu, ja blokeerida kindlalt, vältimaks selle ümberminekut ja seeläbi kahjustumist ja kütuse välja voolamist.

F) KUIDAS KASUTUSJUHENDIT LUGEDA

Kasutusjuhendi tekstis on mõned, eriti tähtsat infot sisaldavad peatükid eriliselt esile toodud, nende tähendus on järgmine:

PANE TÄHELE

või

TÄHTIS

Sisaldab täpsustusi või uusi

elemente varemkirjutatu juurde, eesmärgiga masi - nat mitte kahjustada või tekitada kahju.

TÄHELEPANU!

Mittejärgimise korral oht

vigastada ennast või teisi.

OHT!

Mittejärgimise korral oht

ennast võ i teisi tõsiselt vigastada, surmaoht.

4. TÖÖKS ETTEVALMISTUMINE

MASINA KONTROLLIMINE

Enne töö alustamist tuleb:

• Kontrollida, et kruvid masinal ja teral oleks tugevalt kinni keeratud;
• kontrollida, et terad oleks teritatud ja kahjusta-mata;
• kontrollida, et ôhufilter oleks puhas;
• kontrollida, et kaitsed oleks tugevalt kinnitatud ja töökorras;
• kontrollida käepidemete kinnitust.

KÜTUSESEGU VALMISTAMINE

Käesoleval masinal on kahetaktiline mootor, mis töötab bensiinist ja mootoriölist segatud kütuseseguga.

TÄHTIS Ainult bensiini kasutamine kahjustab mootorit ja toob kaasa garantii katkemise.

TÄHTIS Kasutada ainult kõrgekvali- teedilisi kütuseid ja õlisid, et hoida masina mehaanilised osad töökorras ja tagada nende pikk tööiga.

- Nõuded bensiinile

Kasutada ainult pliivaba bensiini (roheline bensiin) oktaaniarvuga mitte alla 90 N.O.

TÄHTIS Roheline bensiin tekitab anumas sadet, kui seda hoida kauem kui 2 kuud. Kasutada alati värsket bensiini!

- Nõuded õlile

Kasutada ainult spetsiaalset kahetaktilise mootori tarbeks mõeldud kõrgekvaliteedilist sünteetilist öli.

Teie edasimüüja juures on saadaval seda tüüpi mootori jaoks välja töötatud ölid, mis tagavad mootori kindla kaitse.

Selliste ölide kasutamine võimaldab kasutada 2,5%-list segu, mis koosneb 1 osast ölist ja 40

osast bensiinist.

- Kütusesegu valmistamine ja säilitamine

OHT!

Bensiin ja kütusesegu on

kergesti süttivad!

• Säilitada bensiini ja segu selleks ette nähtud kütuseanumates kindlas kohas, mis oleks kaugel soojaallikatest ja lahtisest leegist.
• Anumaid ei tohi jätta laste käeulatusse.
• Segu valmistamise ajal ei tohi suitsetada ning tuleb vältida bensiiniaurude sissehingamist.

Tabelis on toodud bensiini ja öli kogused segu valmistamiseks söltuvalt kasutatud öli tüübist.

Bensiin Sünteetiline öli 2 taktiline
liitrit	liitrit	cm ^3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

Segu valmistamiseks:

• Valada vastavasse anumasse umbes pool ben- siini kogusest.
  – Lisada kogu õli vastavalt tabelile.
  – Lisada ülejäänud bensiin.
  – Sulgeda kork ja loksutada energiliselt.

TÄHTIS

Segu vananeb. Ärge valmis-

tage liiga suuri segukoguseid, et ei tekiks sadet.

TÄHTIS

Hoida segu ja bensiini anu-

mad üksteisest kaugel ja olgu nad kergelt eristata- vad, et vältida segiajamist kasutamise hetkel.

TÄHTIS

Puhastada regulaarselt ben-

siini ja segu anumaid, et eemaldada võimalik sade.

KÜTUSE TANKIMINE

OHT!

setada ning tuleb sissehingamist.

Tankimise ajal ei tohi suit-

vältida bensiiniaurude

TÄHELEPANU!

Anuma kork tuleb avada

ettevaatlikult, sest nõu võib olla rõhu all.

Enne tankimist:

• Loksutada energiliselt kütusesegu anumat.

• Asetada masin tasapinnal kindlasse asendisse nii, et mahuti kork oleks üleval.

• Puhastada paagi kork ja seda ümbritsev piirkond vältimaks sodi sattumist paaki tankimise ajal.

• Avada ettevaatlikult paagi kork, et rõhk järk-järgult välja lasta. Tankimiseks kasutada lehtrit, vältida paagi ääreni täitmist (Jn. 1).

TÄHELEPANU!

Mahuti kork tuleb alati lõ-

puni kinni keerata.

TÄHELEPANU!

Koheselt puhastada vä-

himgi masinale või maapinnale sattunud kütus, mootorit ei tohi käivitada enne, kui bensii-niaurud ei ole haihtunud.

5. KÄIVITAMINE KASUTAMINE MOOTORI SEISKAMINE

MOOTORI KÄIVITAMINE

TÄHELEPANU!

Mootor tuleb käivitada

vähemalt 3 meetri kaugusel kohast, kus tangiti kütust.

Enne mootori käivitamist:

– Seada masin maapinnal kindlasse asendisse.
– Eemaldada tera kaitsed.
- Kontrollida, et tera ei puudutaks maapinda ega teisi esemeid.
- Kontrollida, et käepide oleks blokeeritud kesk-mises asendis.

- Külmstart

PANE TÄHELE

"Külmstardi" all möeldakse

käivitamist, mis tehakse vähemalt 5 minutit pärast mootori seiskumist või kütuse juurdevalamist.

Mootori käivitamiseks (Jn. 2):

1. Vajutada lüliti (1) asendisse „I".
2. Vajutada pehmelt "primeri" nuppu (2) 7-10 korda, kuni kütus tuleb välja väljalaskeavast.
3. Viia starteri juhthoob (3) asendisse „CHOKE“.
4. Hoida masinat kindlalt maas, üks käsi käepidemel, et käivitamise ajal kontrolli säilitada.

TÄHELEPANU!

lalt, võib mootori tõuge töötaja tasakaalust välja viia või suunata tera mõne takistuse või töötaja enda vastu.

1. Tõmmata aeglaselt käivitusnuppu 10 - 15 cm, kuni on tunda teatud vastupanu ja seejärel tõmmata järsult mõned korrad, kuni on kuulda esimesi käivitushääli.

TÄHTIS

Katkiminemise vältimiseks

ärge tömmake trossi kogu tema pikkuses, ärge hõõruge seda vastu trossiaugu äärt, ja laske nupp lahti aeglaselt, vältimaks selle kontrollimatut sisenemist.

1. Tõmmata uuesti käivitusnuppu, kuni saavutatakse mootori regulaarne käivitumine.
2. Viia starteri juhthoob (3) asendisse "RUN".
3. Lasta mootoril enne maksimumpööreteni kii-rendamist töötada tühikäigul vähemalt 1 minut.

TÄHTIS

Kui käivitustrossi nuppu (4)

tõmmata korduvalt starteri hoovaga (3) asendis "CHOKE", võib see mootori täis tõmmata ja muuta käivitamise raskeks.

Mootori täistõmbamise korral võtta küünal maha ja tõmmata ettevaatlikult käivitustrossi nuppu (5), et kõrvaldada liigne kütus; seejärel kuivatada kühna elektrooodid ja monteerida mootorile.

- Soestart

Soestardi puhul (kohe pärast mootori seiskumist), järgida punkte 1 - 4 - 5 - 6 eelmisest protseduurist.

MOOTORI KASUTAMINE (Jn. 3)

Lõikeseadme kiirust reguleerib gaasihoob (1), mis asub tagumisel käepidemel (2).

Seda hooba saab tööle panna ainult siis, kui sama-aegselt vajutatakse ka turvahooba (3).

See liigutus kandub mootorilt teradele üle tsent-rifugaalsiduri abil, mis takistab terade liikumist mootori tühikäigul.

TÄHELEPANU!

Masinat ei tohi kasutada,

kui lõikeseade tühikäigul liigub; sellisel juhuí tuleb ühendust võtta teie edasimüüjaga.

Õige töökiirus saavutatakse, kui gaasihoob (1) on põhjas.

TÄHTIS

Masina esimese 6 - 8 töö-

tunni jooksul vältida mootori kasutamist maksimumpööretel.

MOOTORI SEISKAMINE (Jn. 4)

Mootori seiskamiseks:

• Vabastada gaasihoob (1) ja lasta mootoril töötada paar sekundit tühikäigul.
• Vajutada lüliti (2) asendisse "O".

TÄHELEPANU!

Pärast gaasi miinimumini

viimist kulub terade peatumiseni mitu sekundit.

TÄHELEPANU!

Hädapeatumise korral

viia lüliti kohe asendisse „O“.

6. MASINA KASUTAMINE

Austusest teiste ja keskkonna vastu:

• Vältida teiste segamist.
• Järgida täpselt kohalikke nõudeid, mis puudutavad lõikejääkide ümbertöötlust.
• Jälgida täpselt kohalikke nõudeid ölide, bensiini, kahjustatud osade või mistahes keskkonda kahjustavate elementide ümber-töötluse osas.
• Pakendite ümbertöötlus peab toimuma vastavalt kohalikele kehtivatele nõuetele.

TÄHELEPANU!

Pikaajaline vibratsiooniga kokkupuutumine võib põhjustada kahjustusi ja närvisüsteemi häireid (tuntud ka nagu „Raynaudi sündroom“ või „valge käsi“) eriti neile, kes kannatavad vereringe häirete käes. Sümptomid puudutavad käsi, randmeid ja sõrmi ja need ilmnevad tundlikkuse kadumisega, tuimusega, sügelusega, valuga, naha värvi või struktuuri muutustega. Neid efekte võib tugev dada madal õhutemperatuur ja/või liiga tugev haare käepidemel. Sümptomide ilmnemisel tuleb vähendada masina kasutamisaega ja pidada nõu arstiga.

KÄEPIDEME REGULEERIMINE (Jn. 5)

Tagumist käepidet (1) võib seada lõkeseadme suhtes 3 erinevasse suunda, et hekkide viimistlemist mugavamalt teostada.

TÄHELEPANU! Käepideme reguleerimist tuleb teostada väljalülitatud mootoriga.

– Langetada vabastushoob (2).
- Pöörata tagumine käepide (1) soovitud asendisse.
- Enne masina kasutamist kontrollida, et vabastushoob (2) oleks täielikult tagasi liikunud kõrgesse asendisse, ja et tagumine käepide oleks kindel.

TÄHELEPANU! Töö ajal peab tagumine käepide olema alati vertikaalselt, olenemata löikeseadme (3) asendist.

LÕIKAMISE VÕIMALUSED

TÄHELEPANU! Lõikamise ajal tuleb ma-sinat hoida alati kindlalt kahe käega.

TÄHELEPANU! Mootor tuleb peatada kohe, kui terad töö ajal peatuvad või takerdu - vad heki okstesse.

Alati on soovitatav lõigata enne heki kaks vertikaalset külge ja pärast ülemine osa.

• Vertikaalne lõige (Jn. 6)

Lõigata tuleb kaarekujulise liigutusega alt ülespoole, hoides tera kehast võimalikult kaugel.

• Horisontaalne lõige (Jn. 7)

Parimad tulemused saab kergelt lõikamise suunas kallutatud (5° - 10°) teraga, kaarekujulise liigutu - sega ja aeglase ja ühtlase edasiliikumisega, eriti väga tihedate hekkide puhul.

TERADE MÄÄRIMINE TÖÖ AJAL

Kui lõikeaseade soojeneb töö ajal liigselt, tuleb te- rade sisemisi pindasid määrida.

TÄHELEPANU! Seda toimingut tuleb teha väljalülitatud mootori ja seisvate teradega.

TÖÖ LÖPP

Töö lõpus:

• Peatada mootor nagu varem näidatud (Ptk. 5).
• Oodata, kuni terad seiskuvad ja panna peale kaitse.

7. HOOLDUS JA HOIULEPANEK

Korrektne hooldus tagab masina töökindluse ja ohutuse pikema aja jooksul.

TÄHELEPANU! Hooldustööde ajal:

• ühendada lahti kühna piip.
• Oodake, et mootor jahtuks piisavalt.
• Kanda kaitsekindaid terasid puudutavate operatsioonide puhul.
• Hoida peal terakaitsed, väljaarvatud tera ennast puudutavate tööde puhul.
• Loodusesse ei tohi visata õlisid, bensiini ega muid reostavaid materjale.

MOOTORI JA SUMMUTI PUHASTAMINE

Tuleohu vähendamiseks puhastada sagedasti si-lindri tiivakesi surveõhuga ja eemaldada summuti piirkonnast oksaraod, lehed ja muud jäägid.

ÕHUFILTRI PUHASTAMINE

TÄHTIS Öhufiltri puhastamine on ma- sina hea töötamise ja kestmise jaoks oluline.

Puhastada tuleb iga 15 töötunni järel.

Filtri puhastamiseks (Jn. 8):

• Vajutada nuppu (1), pöörata ümber kaas (2) ja eemaldada filter (3).
• Pesta filtreerimiselementi (3) vee ja seebiga. Kasutada ei tohi bensiini või muid lahusteid.
• Lasta filtril õhu käes kuivada.
• Monteerida filter (3) tagasi ja sulgeda kaas (2), surudes seda klõpsu kuulmiseni.

KÜTUSE FILTER

Mahuti sees asetseb filter, mis takistab mustusel mootorisse siseneda.

Kord aastas tuleb lasta teie edasimüüjal filter välja vahetada.

KÜÜNLA KONTROLL

Küünal tuleb regulaarselt maha monteerida ja puhastada, et eemaldada metallharjaga võimalik mustus.

Kontrollida ja taastada elektroodide vaheline õige distants (Jn. 9).

Monteerida küünal tagasi, keerates see kinni kaasasoleva võtmega.

Küünal tuleb välja vahetada teise samasuguse vastu, kui elektrooodid on läbi põlenud või isolatsioon on kahjustunud, ja igal juhul pärast 50 töötundi.

KARBURAATORI REGULEERIMINE

Karburaator on tehase poolt häälestatud optimaalsele võimsusele igas kasutusolukorras minimaalse heitgaaside väljalaskega vastavalt kehtivatele normidele.

Puuduliku töötamise puhul kontrollida esmalt, et terad ei oleks osaliselt blokeerunud või deformeerunud, seejärel pöörduda edasimüüja poole karburatsiooni ja mootori kontrollimiseks.

• Tühikäigu reguleerimine

TÄHELEPANU! Lõikeseade ei tohi mootori tühikäigul liikuda. Kui lõikeseade mootori tühikäigul liigub, tuleb ühendust võtta teie edasmüüjaga mootori õigeks reguleerimiseks.

REDUKTORI MÄÄRIMINE (Jn. 10)

Iga 20 töötunni tagant taastada tase spetsiaalse molübdeendisulfiidi määrdega, sisestades seda määrijasse (1).

TERADE KONTROLL JA PUHASTAMINE

TÄHELEPANU! Kontrollida perioodiliselt, et terad ei oleks paindunud või kahjustunud, ja et kruvid oleksid korralikult kinni keeratud.

Teradevahelist kaugust ei ole vaja reguleerida, kuna see on juba tehase poolt fikseeritud.

Periodiliselt tuleb puhastada sisemisi kanaleid jää-kidest, mis võiksid takistada terade õiget liikumist.

Puhastuse tegemiseks (Jn. 11):

• Keerata lahti mutrid (1) ja eemaldada kruvid (2) ja latt (3).
• Puhastada hoolikalt silmused (4) tolmust ja prahist.

– Määrida terade sisemised pinnad.
- Monteerida tagasi latt (3) kruvidega (2), paigaldades hoolikalt tagasi vahepuksid (5) ja seibid (6) ja (7) mutrite (1) all.
– Pingutada mutrid (1) lôpuni.

TÄHELEPANU! Kontrollida alati enne töö jätkamist, et mutrid (1) oleks pingutatud lõ-puni.

TERADE TERITAMINE

Teritamine on vajalik, kui lõikamise tulemus vähe- neb ja oksad kipuvad tihti kinni jääma.

TÄHELEPANU! Kulunud lõikehammasstega tera ei tule kunagi teritada, vaid see tuleb alati välja vahetada.

TÄHTIS Alati on soovitav, et terade teritust teostab teie edasimüüja, kellel on sobivad vahendid ja vajalikud kogemused.

Kui on vaja terasid teritada, tuleb kasutada peeneteralist viili, toimides järgevalt (Jn. 12):

• Toetada viil (1) lõikehambale (2) 45° nurga all ja jätkata liikumisega ülevalt lõikeserva poole.
• Teha nii, et viil viilikss ainult edasisuunal ja tõsta see üles tagasisuunal.
• Eemaldada võimalikult vähe materjali.
  – Kõrvaldada kõik konarused luisuga.
• Kõrvaldada kõik viilimisjäljed ja määrida terasid enne tagasimonteerimist.

ERAKORRALISED HOOLDUSTÖÖD

Kõik hooldustööd, mida käesolevas juhendis kirjeldatud ei ole, tuleb läbi viia ainult teie edasimüüja juures.

Selleks sobimatutes kohtades või ebakompetentsete inimeste poolt teostatud tööd toovad kaasa garantii katkemise.

HOIULEPANEK

Pärast iga kasutamist tuleb masin korralikult pu-hastada tolmust ja jääkidest, vigased osad paran-dada või välja vahetada ja määrida terasid rooste vältimiseks.

Masinat tuleb hoida kuivas, ilmastikukindlas ruumis ja terakaitse peab olema korralikult peale monteeritud.

PIKEM TÖÖPAUS

TÄHTIS

TAHTIS Kui on ette näha pikemat tööpausi kui 2-3 kuud, tuleb teha möned tööd, mis aitavad ära hoida raskusi taas tööle asumisel ja vältida tõsiseid mootorikahjustusi.

- HoiulepanemineEnne masina ära panemist:

• Tühjendada kütusemahuti.
• Käivitada mootor ja lasta töötada tühikäigul seiskumiseni, et kasutada ära kogu karburaatorisse jäänud kütus.
• Lasta mootoril jahtuda ja monteerida küünal maha.

• Valada kūünlaavausse teelusikatäis (uut) kahetaktilise mootori öli.

• Tõmmata mitu korda käivitusnuppu, et jagada öli silindris.

• Vaadake, et kolb oleks ülemises asendis (nähtav kühna avausest) ja pange kühnal tagasi.

- Töö taasalustamine

Masina taaskäivitamisel:

• Eemaldage küünal.
• Tõmmata mõned korrad käivitustrossi, et eemaldada liigne öli.
• Kontrollida kühnalt, nagu on kirjeldatud peatükis "Kühnla kontroll".
• Valmistada masin ette nagu kirjeldatud peatükis "Ettevalmistus tööks".

8. RIKETE KÖRVALDAMINE

RIKE VÕIMALIK PÕHJUS LAHENDUS
1) Mootor ei käivitu või sureb välja	- Käivitamisprotseduur pole õige- Küünal on must või elektroodidevaheline distants pole õige- Umbes õhufilter- Probleemid karburaatoriga	- Jälgida instruktsioone (vaata ptk. 5)- Kontrollida küünalt (vaata ptk. 7)- Puhastada ja /või vahetada filter (vaata ptk. 7)- Võtta ühendust teie edasimüüjaga
2) Mootor käivitub, aga võimsus on väike	- Umbes õhufilter- Probleemid karburaatoriga	- Puhastada ja /või vahetada filter (vaata ptk. 7)- Võtta ühendust teie edasimüüjaga
3) Mootor töötab ebaregulaarselt võital pole koormuse all jõudu	- Küünal on must või elektroodidevaheline distants pole õige- Probleemid karburaatoriga	- Kontrollida küünalt (vaata ptk. 7)- Võtta ühendust teie edasimüüjaga
4) Mootorist tuleb liigselt suitsu	- Vale segu vahekord- Probleemid karburaatoriga	- Valmistada kütusesegu vastavalt instruktsioonidele (vaata ptk. 4)- Võtta ühendust teie edasimüüjaga

1. TEHNILISED ANDMED

Töömaht cm	3	24,5
Võimsus kW 0,85
Süüteküünal BOSCH L8RTF
Vahekord bensiin : öli 40 : 1
Mahuti maht liitrit 0,41
Lõikepikkus mm 550
Mass	kg	5,5
Helirõhu tase kasutaja kõrvale- Mõõtemääramatus	dB (A) dB (A)	88,9 2,5
Mõõdetud müravõimsuse tase- Mõõtemääramatus	dB (A) dB (A)	106 2,5
Garanteeritud müravõimsuse tase	dB (A)	109
Eesmiselt käepidemelt käele üle kanduv vibratsioon- Mõõtemääramatus	m/s2 m/s2	2,182 1,5
Tagumiselt käepidemelt käele üle kanduv vibratsioon- Mõõtemääramatus	m/s2 m/s2	2,034 1,5

10. LISASEADMED

Antud masinal on ette nähtud kasutada lõikeseadmeid koodiga:

23305004/0

Arvestades toote arengut, võivad ülalnimetatud seadmed saada aja jooksul välja vahetatud teiste poolt, mille vahetus- ja tööohutusomadused on analoogsed.

Arvoisa Asiakas,

ET • Käesoleva kasutusjuhendi sisu ja kujutised on toodetud konkreetselt ettevõttele STIGA SpA ja neile rakendub autorikaitseseadus – dokumendi igasugune osaline või täielik ilma loata reprodutseerimine või muutmine on keelatud.
