NÁVOD K OBSLUZE SHP 60 STIGA

ČESKY - Překlad původního návodu k používání ...... CS

děkujeme Vám za Vaši důvěru, kterou jste projevil našim výrobkům. Přáli bychom si, aby Vás Váš nový křovinořez plně uspokojil, a aby zcela splnil vaše očekávání. Tento návod je připraven tak, aby Vám umožnil dobře poznat Váš stroj a používat jej bezpečně a účinně; nezapomeňte, že je neoddělitelnou součástí samotného stroje, mějte ho proto neustále po ruce kvůli konzultaci a předejte jej spolu se strojem novému majiteli nebo osobě, které křovinořez zapůjčíte.

Tento Váš nový stroj byl navržen a vyroben s ohledem na současně platné předpisy, což zaručuje při respektování pokynů uvedených v tomto návodu jeho bezpečnost a spolehlivost (správné použití); jakékoli jiné použití nebo nerespektování bezpečnostních pokynů, pokynů pro údržbu a opravy je považováno za „nesprávné použití“, a proto v tomto případě přestává platit záruka poskytovaná výrobcem a za jakékoli škody nebo ublížení na zdraví způsobené sobě nebo jiným osobám nesprávným použitím je odpovědný pouze uživatel.

Setkáte-li se s některými nepatrnými odlišnostmi mezi Vaším strojem a strojem popsaným v tomto návodu, mějte na paměti skutečnost, že neustálé vylepšování výrobků může mít za následek změnu informací uvedených v tomto návodu, a to bez upozornění a bez povinnosti informovat o tom majitele stroje. Výjimku tvoří pouze ty části návodu, které jsou nezbytné pro zajištění bezpečnosti a funkčnosti. V případě pochybností se obraťte na Vašeho prodejce. Hodně zdaru při práci!

OBSAH

1. Popis stroje a jeho základních součástí 2
2. Symboly 3
3. Bezpečnostní předpisy 4
4. Příprava na práci 6
5. Startování - Použití - Zastavení motoru 7
6. Použití stroje 9
7. Údržba a skladování 10
8. Lokalizace poruch 12
9. Technické údaje 12
10. Příslušenství 12

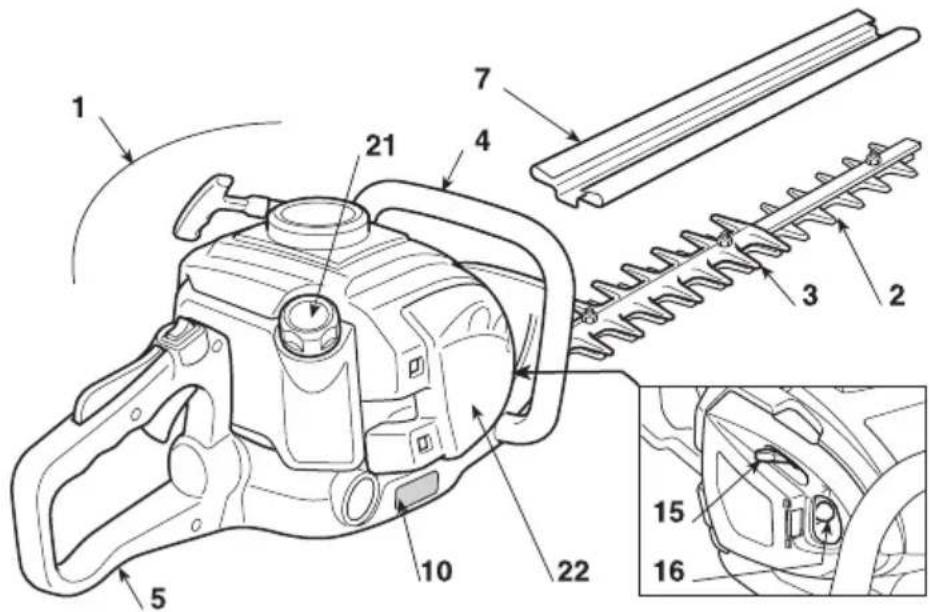

1. POPIS STROJE A JEHO SOUČÁSTÍ

1. Motor
2. Řezné zařízení (nůž)
3. Ochranná deska řezného ústrojí
4. Přední rukojeť
5. Zadní rukojeť
6. Ovládání odjištění zadní rukojeti
7. Ochranný kryt řezného ostří
8. Identifikační štítek

OVLÁDACÍ PRVKY A DOPLŇOVÁNÍ

1. Vypínač motoru
2. Ovládání nože (Páka akcelerace)
3. Bezpečnostní páka akcelerace
4. Startovací rukojeť
5. Sytič (Startér)

6. Obohacovač směsi (Primer)

7. Uzávěr palivové nádržky

8. Kryt vzduchového filtru

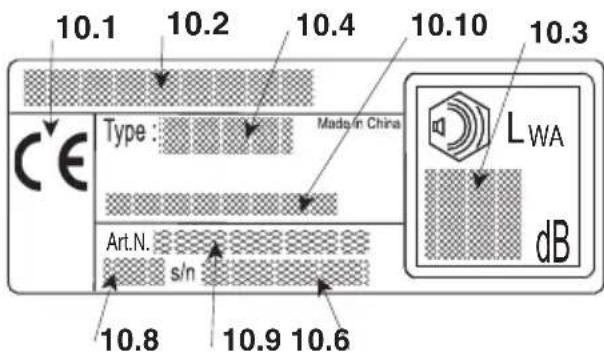

10.1) Značka shody výrobku
10.2) Název a adresa výrobce
10.3) Zaručená hladina akustického
10.4) Typ stroje
10.6) Výrobní číslo
10.8) Rok výroby
10.9) Kód výrobku
10.10) Počet emisí

10.1 10.2 10.4 10.10 10.3 CE Type : Made in China Art.N. s/n LWA dB 10.8 10.9 10.6

Příklad prohlášení o shodě se nachází na posledních stranách návodu.

2. SYMBOLY

1

UPOZORNĚNÍ: Křovinořez, který jste si zakoupili, je určen k domácímu použití.

1) Pozor! Nebezpečí
2) Před použitím tohoto stroje si přečtěte návod k použití.
3) Vaše sluchové ústrojí je vystaveno nebezpečí trvalého poškození.
Upozorňujeme pracovníka pověřeného obsluhou tohoto stroje, že při každodenním opakovaném použití v běžných podmínkách může být vystaven hladině hluku rovnající se nebo převyšující: 85 dB (A).

Během provozu stroje je nutné používat osobní ochranné prostředky.

Při každém použití stroje používejte ochranné brýle a chrániče sluchu.

V případě nebezpečí pádu různých předmětů používejte ochrannou přilbu.

4) Nůž je velmi nabroušen a může snadno způso bit pořezání.

VYSVĚTLUJÍCÍ SYMBOLY POUŽITÉ NA STROJI (jsou– li součástí)

11 +0 12 CVOKE RUN 13

11) Palivová nádržka
12) Sytič (Startér)
13) Obohacovač směsi (Primer)

3. BEZPEČNOSTNÍ PŘEDPISY

A) ZÁKLADNÍ POUČENÍ

1) TENTO STROJ MÜŽE ZPÜSOBIT VÁŽNÉ ŠKODY A UBLÍŽENÍ NA ZDRAVÍ. Pozorně si přečtěte pokyny pro správné použití, přípravu, údržbu, startování a zastavení stroje. Seznamte se s ovládacími prvky stroje a se správným způsobem jeho použití. Naučte se rychle zastavit motor.
2) Používejte stroj k účelu, ke kterému je určen, to znamená pro “řezání a zarovnávání živých plo tů, tvořených křovinami s větvemi malých roz měrů”. Jakékoliv jiné použití může být ne bezpečné a může způsobit poškození stroje. Do nesprávného použití patří (například, ale nejen):

• sekání trávy jako takové, zejména v blízkosti obrubníků;
  – rozdrobování materiálů pro přípravu kompostu;
• odvětvovací práce;
• použití stroje k řezání materiálů, které nejsou rostlinného původu;
  – používání stroje více než jednou osobou.
  3) Nikdy nepřipustte, aby stroj použivaly děti ne bo osoby, které nejsou dokonale seznámeny s pokyny pro jeho použití. Místní zákony mohou ur čit minimální věk pro uživatele.
  4) Stroj nesmí být používán více než jednou o sobou.
  5) Nikdy nepoužívejte stroj za těchto podmínek:

- jestliže se v jeho blízkosti nacházejí osoby, především děti, nebo zvířata;

- když je uživatel unaven nebo pokud je mu nevol no nebo v případě, že užil léky, drogy, alkohol nebo jiné látky snižující jeho reflexní schop nosti a pozornost;

- když uživatel není schopen udržet stroj pevně v obou rukách a/nebo zůstat ve stabilní vyvážené poloze na nohou během práce.

6) Pamatujte, že obsluha nese plnou od po vědnost za případné nehody nebo nepředvídané udá losti, ke kterým může dojít ve vztahu k jiným oso bám nebo jejich majetku.

1) Při práci je třeba používat vhodný oděv, který nepřekáží uživateli v použití stroje.

• Používejte přilnavý ochranný oděv, vybavený ochranou proti pořezání.
• Používejte rukavice, ochranné brýle a boty proti pořezání s protiskluzovou podrážkou.
• Používejte chrániče sluchu na ochranu sluchového ústrojí.
• Nemějte na sobě šály, plástě, náhrdelníky a přívěsky nebo volné doplňky všeobecně, protože by se mohly zachytit do stroje nebo do předmětů a materiálů nacházejících se v pracovním prostoru.
  – Dlouhé vlasy vhodným způsobem upravte.
  2) POZOR, NEBEZPEČÍ! Benzin je hořlavina I.

třídy.

– palivo uchovávejte ve vhodných nádobách homologovaných pro toto použití;

– při manipulaci s palivem nekuřte;

- uzávěr palivové nádrže otevírejte pomalu a nechte postupně uniknout vnitřní tlak;

- palivo doplňujte pouze na otevřeném prostoru a s použitím trychtýře;

– palivo doplňujte před nastartováním motoru; nesnímejte uzávěr palivové nádrže a ne doplňuj te palivo při zapnutém motoru nebo je-li motor horký;

- když palivo vyteče, nestartujte motor, ale vzdalte stroj od prostoru, na kterém se palivo vy lilo, a zabraňte tak možnosti vzniku požáru, do kud se palivo nevysuší a nedojde k roz p tý le ní benzinových výparů;

- okamžitě vyčistěte všechny stopy po benzinu vylitém na stroj nebo na zem;

- nestartujte stroj na místě, kde bylo provedeno do plnění paliva;

- zabraňte styku paliva s oděvem a v případě, že k němu dojde, se před nastartováním mo to ru převlečte;

- vždy nasad'te zpět a dotáhněte uzávěr palivo vé nádrže a nádoby s benzinem.

3) Proved'te výměnu vadného nebo poško ze né ho tlumiče výfuku.

4) před použitím stroje proved'te jeho základní kon trolu se zvláštním důrazem na následující sku-tečnosti:

• páka akcelerace a bezpečnostní páka se musí pohybovat volně, nenásilně a při uvolnění se musí automaticky a rychle vrátit do neutrální polohy;
• když nedojde ke stlačení bezpečnostní páky, páka akcelerace musí zůstat zajištěná;
  – vypínač motoru se musí dát lehce přesunout z jedné polohy do druhé;
  – elektrické kabely, zejména kabel zapalovací svíčky, musí být neporušené, aby se zabránilo vzniku jisker, a kryt zapalovací svíčky musí být správně namontován na svíčce;
• rukojeti a ochranné kryty stroje musí být čisté a suché a musí být pevně uchyceny na stroji;
  – nože se nikdy nesmí používat v poškozeném stavu;
  5) Před zahájením práce se ujistěte, že jsou ochranné kryty správně namontovány.

C) BĚHEM POUŽITÍ

1) Nestartujte motor v uzavřených prostorech, kde vzniká nebezpečí nahromadění dýmů obsahujících oxid uhelnatý.
2) Pracujte pouze pri denním světle nebo pri dobrém umělém osvětlení.
3) Zaujměte stacionární a stabilní polohu:

- v rámci možností se vyhněte práci na mokrém

nebo kluzkém povrchu a práci na nerovném nebo příliš strmém terénu, který nezaručuje stabilitu obsluhy během pracovní činnosti;

– vyhněte se použití nestabilních žebříků a plo šin;

- nikdy neběhejte, ale kráčejte a věnujte pozornost nerovnostem terénu a přítomnosti pří padných překážek.

- Pokaždé si uvědomte, co vás obklopuje, a mějte se na pozoru před možnými riziky, která byste si nemuseli uvědomit z důvodu hluku stroje.

4) Nastartujte motor v poloze, kdy stroj řádně přidržuje na zemi volná ruka:

- motor startujte alespoň 3 metry od místa, ve kterém došlo k doplnění paliva;

- zkontrolujte, zda se v pracovním prostoru stro je nenacházejí žádné jiné osoby;

- nesměřujte výfuk a tím i výfukové plyny vůči zá - palným materiálům.

5) Věnujte pozornost blízkosti elektrických kabelů pod napětím.

6) Neměňte nastavení motoru a nedovolte, aby motor pracoval při příliš vysokých otáčkách.

7) Zkontrolujte, zda jsou minimální otáčky motoru takové, aby neumožnovaly pohyb nožů, a zda po akceleraci dojde k rychlému návratu režimu motoru na minimální otáčky.

8) Dbejte, aby nedošlo k prudkému nárazu nože do cizích těles a k možnému vymrštění ma te riá lu, způsobenému pohybem nožů.

9) Když řezací ústrojí narazí na cizí předmět nebo když nůžky na živé ploty začnou vydávat neobvyklý hluk nebo způsobovat neobvyklé vibrace, vypněte motor a nechte stroj zastavit. Odpojte kabel svíčky ze samotné svíčky a dále postupujte následovně:

– zkontrolujte vzniklé škody;

- zkontrolujte, zda na stroji nejsou povolené součásti, a utáhněte je;

- zajistěte výměnu nebo opravu poškozených dílů za díly s ekvivalentními vlastnostmi.

10) Zastavte motor před:

- čištěním nebo uvolňováním zablokování;

- kontrolou, prováděním údržby nebo prací nad nůžkách na živé ploty;

– seřizováním polohy řezacího ústrojí;

- ponecháním stroje bez dozoru.

1) Pravidelně kontrolujte dotažení šroubů a ma tic, abyste si mohli být stále jistí bezpečnou čin ností stroje. Pravidelná údržba je zásadou pro bezpečnost a pro uchování původních vlastností.

2) Neskladujte stroj s benzinem v nádrži v míst no-sti, ve které by benzinové výpary mohly do sáh nout plamene, jiskry nebo silného zdroje tepla.

3) Před umístěním stroje v jakémkoli prostoru nechte motor vychladnout.

4) Za účelem snížení rizika požáru udržujte mo tor, výfuk a prostor pro skladování benzinu bez zbytků větví, listí nebo nadměrného mazacího tuku; nene-chávejte nádoby a posekaným materiálem uvnitř

místnosti.

5) Je-li nutné vypustit palivovou nádrž, prová-děj te tuto operaci na otevřeném prostoru a při vychladnutém motoru.

6) Při každém zásahu na řezném ústrojí pou ží-vej te ochranné rukavice.

7) Dbejte na naostření nožů. Všechny operace týkající se nožů představují operace vyžadující specifické znalosti a použití příslušného vybavení; z bezpečnostních důvodů je proto třeba nechat provést tyto operace ve specializovaném středisku.

8) Z bezpečnostních důvodů nikdy nepoužívejte stroj s opotřebovaným nebo poškozeným řezacím ústrojím nebo jinými součástmi. Poškozené díly musí být vyměněny a nikdy nesmí být opravovány. Používejte jenom originální náhradní díly. Díly, které nemají stejnou kvalitu, mohou způsobit poškození stroje a ohrozit bezpečnost.

9) Uložte stroj mimo dosah dětí!

E) PŘEPRAVA A MANIPULACE

1) Pokaždé, když je třeba provést inspekci stroje, manipulovat s ním nebo jej přepravovat, je třeba:

- vypnout motor, vyčkat na zastavení nožů, odpojit koncovku zapalovací svíčky a vyčkat na vychlazení stroje;

- uchopit stroj výhradně za rukojeti a nas mě ro vat nože v opačném směru vůči směru jízdy.

2) Při přepravě stroje v autě je třeba umístit stroj tak, aby nikoho neohrožoval, a rádně jej pripevnit, aby se zabránilo jeho převrácení s možným poškozením a únikem benzinu.

F) JAK ČÍST NÁVOD K POUŽITÍ

V textu návodu se nacházejí některé odstavce obsahující mimořádně důležité informace. Tyto odstavce jsou značeny odlišným stupněm zv ý raz nění s následujícím významem:

POZNÁMKA

nebo

DŮLEŽITÁ INF.

Upřesňuje nebo blíže vys vě-

tluje některé již předem uvedené informace se záměrem vyhnout se poškození stroje a způ so bení škod.

UPOZORNĚNÍ!

Možnost ublížení na zdra ví

sobě nebo jiným poslechnutí.

osobám v případě neu-

NEBEZPEČÍ!

Možnost těžkého ublížení

na zdraví sobě nebo jiným osobám v případě neuposlechnutí.

4. PŘÍPRAVA NA PRÁCI

KONTROLA STROJE

Před zahájením práce je třeba:

• Zkontrolovat, zda nejsou uvolněné šrouby na stroji a na noži;
• zkontrolovat, zda jsou nože naostřené a bez viditelných stop po poškození;
  – zkontrolovat, zda je vzduchový filtr čistý;
• zkontrolovat, zda jsou ochranné kryty řádně upevněné a zda jsou účinné;
  – zkontrolovat upevnění rukojetí.

PŘÍPRAVA POHONNÉ SMĚSI

Tento stroj je vybaven dvojtaktním motorem vy žadujícím použití pohonné směsi složené z benzinu a mazacího oleje.

DŮLEŽITÁ INF. Použití samotného benzinu poškozuje motor a má za následek propadnutí zá- ruky.

DŮLEŽITÁ INF. Používejte pouze kvalitní paliva a maziva za účelem uchování vlastností stroje a životnosti mechanických orgánů.

• Informace týkající se benzinu

Používejte pouze bezolovnatý benzin (zelený benzin) s minimálním oktanovým číslem 90 N.O.

DÜLEŽITÁ INF. Zelený benzin má tendenci vyt vářet usazeniny v nádobě, ve které je skladován déle než 2 měsíce. Vždy používejte pouze čerstvý benzin!

- Informace týkající se oleje

Používejte pouze syntetický olej vynikající kvality, specifický pro dvoutaktní motory.

U vašeho prodejce najdete oleje specificky navržené pro tento druh motoru, které mu zaručují vysoký stupeň ochrany.

Použití těchto olejů umožňuje použití 2,5% po- hon né směsi, to znamená směsi tvořené 1 dílem ole je na každých 40 dílů benzinu.

- Příprava a skladování pohonné směsi

NEBEZPEČÍ!

Benzin a pohonná směs jsou zápalné!

• Benzin a pohonnou směs skladujte v homo logovaných nádobách určených pro pa li va, na bezpečném místě, v dostatečné vzdálenosti od zdrojů tepla nebo volného plamene.
• Nenechávejte nádoby na pohonné látky na dosah dětí.
• Během přípravy pohonné směsi nekuřte a vyhněte se inhalaci benzinových výparů.

V tabulce jsou uvedena množství benzinu a oleje, které je třeba použít k přípravě pohonné směsi v závislosti na použitém druhu oleje.

Benzin Syntetický olej Dvoutaktní
litry litry cm		3
1 0,025	25
2	0,05	50
3 0,075	75
5 0,125	125
10	0,250	250

Při přípravě pohonné směsi:

• Naplňte homologovanou nádobu přibližně polovinou určeného množství benzinu.
  – Přidejte všechen olej podle tabulky.
  – Doplňte zbývající benzin.
  – Zavřete uzávěr a energicky protřepejte.

DÜLEŽITÁ INF. Směs je vystavena stárnutí. Nepřipravujte nadměrná množství směsi, abyste zabránili tvorbě usazenin.

DÜLEŽITÁ INF. Uchovávejte nádoby se směsí a s benzinem řádně odlišené a označené, aby se zabránilo jejich záměně při použití.

DŮLEŽITÁ INF. Pravidelně čistěte nádoby na benzin a na směs, aby se odstranily případné usa- zeniny.

DOPLNĚNÍ PALIVA

NEBEZPEČÍ! Během doplňování paliva ne kuřte a vyhněte se inhalaci benzinových vý parů.

UPOZORNĚNÍ! Uzávěr kanystru ote ví rejte opatrně, protože uvnitř mohl vzniknout tlak.

Před provedením doplnění paliva:

– Rázně potřeste kanystrem s pohonnou směsí.
– Uložte stroj na rovnou plochu, do stabilní po lo hy, s uzávěrem nádrže nahoře.

• Vyčistěte uzávěr nádrže a okolní prostor, aby se zabránilo vniku nečistot během doplňování pa liva.
• Opatrně otevřete uzávěr nádrže za účelem postup ného vypouštění tlaku. Při doplňování pa li va používejte trychtýř a nádrž nenaplňte až po okraj (Obr. 1).

⚠ UPOZORNĚNÍ! Pokaždé zavřete uzávěr nádrže a dotáhněte jej až na doraz.

UPOZORNĚNÍ! Okamžitě očistěte jakouko li stopu po pohonné směsi, která se pří padně rozlila po stroji nebo po terénu, a nestartujte motor, dokud nedojde k úplnému roz p tý l e ní benzinových výparů.

5. STARTOVÁNÍ - POUŽITÍ - ZASTAVENÍ MOTORU

STARTOVÁNÍ MOTORU

⚠ UPOZORNĚNÍ! Nastartování motoru mu sí proběhnout v minimální vzdálenosti 3 me trů od místa, kde se doplňovalo palívo.

Před nastartováním motoru:

– Uložte stroj do stabilní polohy na terénu.
– Odmontujte ochranné kryty nože.
– Ujistěte se, že se nůž nedotýká terénu ani jiných předmětů.
- Ujistěte se, že je rukojeť zajištěna ve středové poloze.

- Startování za studena

POZNÁMKA

Za startování motoru „za studena" se považuje startování, které se provede do 5 minut od zastavení motoru nebo po doplňování paliva.

K nastartování motoru (Obr. 2) je třeba:

1. Zatlačit vypínač (1) do polohy «I».

2. Lehce zatlačit na nádobku (2) startéru 7-10 krát po sobě, dokud palivo nezačne vytékat z od-vzdušnovací trubičky.

3. Pootočit páku ovládání startéru (3) do polohy «CHOKE».
4. Pevně přidržet stroj na terénu s jednou rukou na rukojeti, aby při nastartování nedošlo ke ztrátě kontroly.

UPOZORNĚNÍ! V případě, že se stroj pe- v ně nedrží, by mohl ráz motoru způsobit ob- sluze ztrátu rovnováhy nebo vymrštit nůž vů či překázce nebo vůči samotné obsluze.

1. Lehce zatáhněte za startovací rukojeť do vzdá - le nosti 10 - 15 cm, dokud neucítíte určitý od por, a následně ještě několikrát rázně za táh něte, dokud neuslyšíte první zážehy.

DŮLEŽITÁ INF.

Abyste zabránili přetržení star tovacího lanka, netahejte za něj až do jeho úplného vytažení, netahejte je tak, aby se otíralo o vodicí otvor, a postupně uvolňujte startovací ru- kojeť, abyste se vyhnuli jejímu nekontrolovatelnému návratu do klidové polohy.

1. Znovu potáhněte za startovací rukojeť až do dosažení pravidelného nastartování motoru.
2. Pootočit páku ovládání startéru (3) do polohy «RUN».
3. Nechte motor v činnosti při minimálních otáčkách alespoň 1 minutu před akcelerací na maximální otáčky.

DÜLEŽITÁ INF. Při opakovaném použití ru ko- jeti (4) startovacího lanka s pákou ovládání star- téru (3) v poloze «CHOKE» může dojít k zahlcení motoru a obtížnému startování.

V případě zahlcení motoru odmontujte svíčku a lehce potáhněte rukojeť (5) startovacího lanka za účelem odstranění nadbytku paliva; následně osušte elektrody zapalovací svíčky a namontujte ji zpět do motoru.

- Startování za tepla

Při startování za tepla (bezprostředně po zastavení motoru) postupujte dle bodů 1 - 4 - 5 - 6 předcházejícího postupu.

POUŽITÍ MOTORU (Obr. 3)

Rychlost řezného zařízení je regulována pákou (1) akcelerace umístěnou na zadní rukojeti (2).

Použití této páky je možné pouze za současného stlačení bezpečnostní páky (3).

Náhon je prénášen od motoru k nožům pro střednict vím odstředivé spojky, která brání pohybu nožů pri motoru na minimálních otáčkách.

⚠ UPOZORNĚNÍ! Nepoužívejte stroj při po- hy bu řezacího zařízení s motorem na mi ni mál- ních otáčkách; v tomto případě je třeba se o brátit na vašeho prodejce.

Správné pracovní rychlosti se dosahuje s pákou akcelerace (1) v mezní poloze.

DŮLEŽITÁ INF. Během prvních 6-8 hodin pro vozu stroje se vyhněte použití motoru na ma ximálních otáčkách.

ZASTAVENÍ MOTORU (Obr. 4)

Za účelem zastavení motoru je třeba:

- Uvolnit páku akcelerace (1) a nechat motor v

činnosti několik sekund na minimálních otáčkách. – Zatlačit vypínač (2) do polohy «O».

UPOZORNĚNÍ! Po přesunutí páky akcelerace do polohy odpovídající minimu je třeba několik sekund na zastavení nožů.

⚠ UPOZORNĚNÍ! V případě nouzového za- stavení okamžitě přepněte vypínač do polohy «O».

6. POUŽITÍ STROJE

S ohledem na ostatní osoby a na životní prostředí:

• se vyvarujte toho, abyste byli rušivým elementem.
• pečlivě sledujte místní předpisy týkající se likvidace materiálu vzniklého rezáním.
• pečlivě sledujte místní předpisy týkající se likvidace olejů, benzinu, opotrebených sou čá stí nebo jakéhokoli elementu, který by mohl mít dopad na životní prostředí.
• Likvidace obalů musí proběhnout v souladu s platnými místními předpisy.

⚠ UPOZORNĚNÍ! Dlouhodobé vystavení vibra cím může způsobit zranění nebo neuro vaskulární poruchy (známé také jako "Ray nau dův fenomén" nebo "bílá ruka"), a to zejména u lidí s potížemi krevního oběhu. Příznaky se mohou týkat rukou, zápěstí a prstů a mohou se projevit ztrátou citlivosti, strnulostí, svě děním, bolestí, ztrátou barvy nebo struk tu rálními změnami pokožky. Tyto příznaky mo hou být ještě výraznější při nízkych teplotách prostředí a/nebo při nad - měrném úchopu na rukojetích. Při výskytu příznaků je třeba snížit dobu používání stroje a obrátit se na lékaře.

NEBEZPEČÍ! Startovací rozvod tohoto stroje vytváří elektromagnetické pole mírné in -tenzity, při které však nelze vyloučit možnost rušení aktivních nebo pasivních medicínských zařízení, která byla implantována obsluze, s možnými vážnými následky pro její zdraví. No -sitelům uvedených medicínských zařízení proto doporučujeme, aby se před použitím stroje ob -rátili na lékaře nebo na výrobce samotných zařízení.

⚠ UPOZORNĚNÍ! Během práce noste od po- vídající oděv. Váš prodejce je schopen pos kyt- nout informace o nejvhodnějších pro tiú ra zo vých materiálech pro zajištění bezpečnosti práce.

⚠ UPOZORNĚNÍ! V případě zlomení nebo nehody během pracovní činnosti okamžitě zaštavte motor a oddalte stroj, aby se zabránilo dalším škodám; v případě nehod s ublížením na zdraví třetím osobám okamžitě proved'te po stupy první pomoci, které jsou nejvhodnější pro danou situaci, a obraťte se na zdravotní stře disko ohledně potřebného ošetření. Odstraňte jakoukoli případnou suť, která by mohla způso - bit škody a ublížení na zdraví osob nebo zvířat ponechaných bez dozoru.

SEŘÍZENÍ RUKOJETI (Obr. 5) (pouze HTM 60)

Zadní rukojeť (1) může mít 3 odlišných poloh vzhle - dem k řeznému zařízení, což umožňuje pohodlnější provedení operací konečné úpravy živých plotů.

UPOZORNĚNÍ! Seřizování rukojeti se mu sí provádět při vypnutém motoru.

• Spustte dolů páku pro odjištení (2).
  – Pootočte zadní rukojeť (1) do požadované polohy.
• Před použitím stroje se ujistěte, zda se páka pro odjištění (2) vrátila zpět nahoru a zda je zadní ru kojeť patřičně stabilní.

⚠ UPOZORNĚNÍ! Během práce musí být za- d ní rukojeť vždy ve vertikální poloze, a to ne- závisle na poloze, kterou zaujímá řezné za ří zení (3).

ZPŮSOBY ŘEZU

⚠️ UPOZORNĚNÍ! Během řezání se musí stroj vždy držet pevně oběma rukama.

⚠️ UPOZORNĚNÍ! V případě, že se nože během práce zablokují nebo se zachytí do větví ži vého plotu, ihned zastavte motor.

Vždy je vhodnější ořezat nejprve obě svislé strany živého plotu a poté horní část.

• Vertikální řez (Obr. 6)

Řez se musí provést obloukovým pohybem zdola nahoru, přičemž se nůž musí držet co mož ná nejdál od těla.

• Horizontální řez (Obr. 7)

Nejlepších výsledků docílíme s nožem mírně naklo - něným ve směru řezu (5° - 10°), s oblouko vým pohy- bem, přičemž pomalu a plynule po stu pujeme vpřed, zejména u velmi hustých ži vých plotů.

MAZÁNÍ NOŽŮ BĚHEM PRÁCE

Pokud se řezné zařízení během práce nadměrně zahřívá, je třeba namazat vnitřní plochy nožů.

⚠ UPOZORNĚNÍ! Tato operace se musí pro - vádět pří vypnutém motoru a zastavených no - žích.

UKONČENÍ PRÁCE

Po dokončení práce:
- Zastavte motor výše uvedeným způsobem (Kap. 5).
- Vyčkejte na zastavení nožů a namontujte ochranný kryt.

7. ÚDRŽBA A SKLADOVÁNÍ

Správná údržba je základem pro zachování původ ní účinnosti a provozní bezpečnosti stroje.

UPOZORNĚNÍ!

Během operací údržby:

• odstraňte klobouček svíčky.
• počkejte, až se motor patřičně ochladí.
• při operacích, které se týkají nožů, pou žívejte ochranné rukavice.
• ochranné kryty nože nechte namontované s výjimkou případů, kdy se jedná o zásahy na samotném noži.
• nezahazujte do okolí olej, benzin ani jiný znečišťující materiál.

Aby se snížilo riziko požáru, čistěte pravidelně žebroví válce stlačeným vzduchem a očistěte pro stor tlumiče od větévek, listí nebo jiných zbytků.

ČIŠTĚNÍ VZDUCHOVÉHO FILTRU

DÜLEŽITÁ INF. Čištění vzduchového filtru je základem pro správnou činnost a životnost stroje.

Čištění se musí provádět po každých 15 ho di nách práce.

Při čištění filtru (Obr. 8):

• Stiskněte tlačitko (1), odklopte víko (2) a vyjměte filtrační prvek (3).
  – Filtrační vložku (3) omyjte mýdlem a vodou. Nepoužívejte benzin ani jiná rozpouštědla.
  – Nechte vyschnout vzduchový filtr.
  – Namontujte zpět filtrační prvek (3) a zavřete víko (2) tak, že jej zatlačíte, dokud neucítíte cvaknutí.

PALIVOVÝ FILTR

Uvnitř palivové nádrže se nachází filtr, který zabraňuje přístupu nečistot do motoru.

Jednou za rok je vhodné nechat tento filtr vy měnit u vašeho prodejce.

KONTROLA SVÍČKY

Pravidelně odmontujte a vyčistěte svíčku; odstraňte případné nánosy kovovým kartáčkem.

Zkontrolujte a obnovte správnou vzdálenost mezi elektrodami (Obr. 9).

Namontuje svíčku zpět a dotáhněte ji na doraz klíčem z příslušenství.

V případě spálených elektrod nebo opotřebené izolace a po každých 50 hodinách činnosti se svíčka musí nahradit novou svíčkou se stejnými vlastnostmi.

SEŘÍZENÍ KARBURÁTORU

Karburátor se seřizuje v továrně tak, aby se docílilo maximálního výkonu ve všech podmínkách použití s minimálními emisemi škodlivých plynů podle platných předpisů. V případě nízkého výkonu zkontrolujte pře de v ším, zda nejsou nože částečně zablokované ne bo zdeformované, poté se obraťte na vašeho prodejce s žádostí o kontrolu karburace a mo toru.

- Seřízení minimálních otáček

UPOZORNĚNÍ!

Řezací zařízení se nesmí pohy bovat s motorem při minimálních otáčkách. Když se řezací zařízení pohybuje s moto rem na minimálních otáčkách, je třeba se o brá tit na vašeho prodejce za účelem správ - né ho serízení motoru.

MAZÁNÍ PŘEVODOVKY (Obr. 10)

Každých 20 hodin činnosti doplňte hladinu speciálním tukem se sulfidem molybdeničitým; tuk vstříkněte do maznice (1).

Pravidelně kontroluje, zda

nože nejsou ohnuté nebo poškozené a zda jsou šrouby náležitě utažené.

Není potřebné žádné seřízení vzdálenosti mezi noži, protože jejich vůle byla nastavena ve vý robním závodě.

V pravidelných intervalech je třeba zajistit vy čiště ní vnitřních drážek od nánosů, které by mohly zabránit správnému posuvu nožů.

Postup při čištění (Obr. 11):

- Odšroubujte matice (1) a odmontujte šrouby (2) a tyč (3).

• Pečlivě očistěte podélné otvory (4) od prachu a nánosů.
  – Namažte vnitřní povrchy nožů.
• Proved'te zpětnou montáž tyče (3) s použitím šroubů (2) a dbejte prítom na důkladné vrácení rozpěrek (5) a podložek (6) a (7) pod matice (1).
• Dotáhněte matice (1) na doraz.

UPOZORNĚNÍ!

Než začnete pracovat, vždy zkontrolujte, zda jsou matice (1) do taž e né až na doraz.

BROUŠENÍ NOŽŮ

Broušení je nezbytné v případě, že se snižuje výkon při řezání a větve mají tendenci k častému zak línění.

UPOZORNĚNÍ!

Nůž s opotřebenými břity se nikdy nesmí brousit, ale musí se vždy vyměnit.

DŮLEŽITÁ INF.

Je vždy vhodnější, aby bylo nabroušení provedeno vaším prodejcem, který má k dispozici příslušné vybavení a nezbytné zna losti.

V případě, že je třeba nože nabrousit, je nutné použít jemný pilník a řídit se následujícími radami (Obr. 12):

• Opřete pilník (1) o břit (2) pod úhlem 45° a prová dějte pohyb shora směrem k ostří.
  – Pracujte tak, aby pilník brousil pouze při pohybu tam a při pohybu zpět jej nadzvedněte.
• Odstraňte malé množství materiálu.
• Odstraňte všechny oťřepy obtahovacím brouskem.
• Odstraňte všechny stopy po broušení a před zpětnou montáží nože namažte.

ZVLÁŠTNÍ ZÁSAHY

Každá operace údržby, která není zahrnuta v tom to návodu, smí být prováděna výhradně vaším prodejcem.

Operace prováděné u neadekvátních organizací nebo operace prováděné nekvalifikovaným personálem způsobí propadnutí jakékoli záruky.

SKLADOVÁNÍ

Po každém ukončení práce znovu pečlivě vy čistě te stroj od prachu a nánosů, opravte nebo vyměň te vadné součásti a namažte nože, abyste za bránili korozi.

Stroj se musí skladovat na su chém místě, chrá něném před povětrnostními vli vy, se správně namontovaným ochranným kry tem nožů.

Jestliže předpokládáme do - bu nečinnosti stroje delší než 2 - 3 měsíců, je třeba dodržet několik zásad, abychom se vyvarovali potíží při opětovném uvedení stroje do činnosti nebo trvalých poškození motoru.

- Uskladnění

Před uskladněním stroje:

• Vyprázdněte palivovou nádrž.
• Nastartujte motor a nechte jej běžet při minimálních otáčkách až do jeho zastavení, aby spotřeboval veškeré palivo, které zůstalo v karburátoru.
• Nechte motor vychladnout a demontujte svíčku.
• Do otvoru pro svíčku nalejte kávovou lžičku oleje (nového) pro dvojtaktní motory.
  – Několikrát potáhněte za startovací lanko, aby se olej rozptýlil po válci.
• Namontujte zpět svíčku s pístem v horní úvrati (je vidět otvorem pro svíčku, když je píst v maximálním zdvihu).

- Opětovné uvedení do činnosti

Při opětovném uvedení stroje do činnosti:

• Sejměte svíčku.
  – Několikrát potáhněte za startovací lanko, abyste odstranili přebytky oleje.
• Zkontrolujte svíčku způsobem popsaným v kapitole "Kontrola svíčky".
• Připravte stroj způsobem popsaným v kapitole "Připrava na práci".

8. LOKALIZACE PORUCHI

ZÁVADA PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ

1) Motor se nedá nastartovat nebo jej nelze udržet v chodu	– Nesprávně provedené startování– Špinavá svíčka nebo nesprávná vzdálenost mezi elektrodami– Ucpaný vzduchový filtr– Problémy s karburací	– Říd’te se pokyny (viz kap. 5)– Zkontrolujte svíčku (viz kap. 7)– Vyčistěte a/nebo vyměňte filtr (viz kap. 7)– Obrat’te se na vašeho prodejce
2) Motor nastartuje, ale má nízký výkon	– Ucpaný vzduchový filtr– Problémy s karburací	– Vyčistěte a/nebo vyměňte filtr (viz kap. 7)– Obrat’te se na vašeho prodejce
3) Činnost motoru je nepravidelná nebo chybí výkon při zátěži	– Špinavá svíčka nebo nesprávná vzdálenost mezi elektrodami– Problémy s karburací	– Zkontrolujte svíčku (viz kap. 7)– Obrat’te se na vašeho prodejce
4) Motor produkuje nadměrné množství dýmu	– Nesprávné složení směsi– Problémy s karburací	– Připravte směs podle pokynů (viz kap. 4)– Obrat’te se na vašeho prodejce

1. TECHNICKÉ ÚDAJE

Objem válců cm	3	24,5
Výkon kW 0,85
Svíčka BOSCH L8RTF
Poměr benzin : olej 40 : 1
Objem nádrže litry 0,41
Délka řezu	mm	550
Hmotnost	kg	5,5
Úroveň ekvivalentního akustického tlaku na ucho obsluhy- Nepřesnost měření	dB(A) dB(A)	88,9 2,5
Úroveň naměřeného akustického výkonu- Nepřesnost měření	dB(A) dB(A)	106 2,5
Zaručená úroveň akustického výkonu	dB(A)	109
Vibrace přenášené na ruku na přední rukojeti- Nepřesnost měření	m/s2 m/s2	2,182 1,5
Vibrace přenášené na ruku na zadní rukojeti- Nepřesnost měření	m/s2 m/s2	2,034 1,5

10. PŘÍSLUŠENSTVÍ

Na tomto stroji se počítá s použitím řezných nástrojů označených kódem:

Vzhledem k vývoji výrobku by mohly být výše uvedené nástroje časem vyměněny za jiné s obdobnými vlastnostmi, vzájemně zaměnitelné a bezpečně použitelné.

Kære kunde!

CS • Obsah a obrázky v tomto návodu k použití byly zpracovány jménem společnosti STIGA SpA a jsou chráněny autorským právem – Reprodukce či nepovolené pozměňování tohoto dokumentu, a to i částečné, je zakázáno.
