Īpašība	Detaļas
Produkta veids	Dzīvžogu šķēres
Asmens garums	60 cm
Dzinēja veids	Degvielas dzinējs
Dzinēja jauda	0,6 kW
Svars	4,5 kg
Griešanas ātrums	3000 griezieni/min
Griešanas jauda	Līdz 2,5 cm diametrā
Ieteicamais lietojums	Dzīvžogu, krūmu un krūmāju apgriešanai
Apkope	Asmeņu regulāra asināšana, tīrīšana pēc lietošanas
Drošība	Lietot cimdus un aizsargbrilles, nelietot lietū
Garantija	2 gadi

Bieži uzdotie jautājumi - SHP 60 STIGA

Kā ieslēgt STIGA SHP 60 dzīvžogu šķēres?

Lai ieslēgtu dzīvžogu šķēres, pārliecinieties, ka barošanas kabelis ir pareizi pievienots. Nospiediet drošības pogu un vienlaikus aktivizējiet ieslēgšanas sprūdu.

Kādu eļļošanas līdzekli izmantot ķēdei?

Izmantojiet speciālu eļļošanas līdzekli dzīvžogu šķēru ķēdēm, kas pieejams būvmateriālu veikalos vai tiešsaistē. Lietojiet to regulāri, lai nodrošinātu optimālu darbību.

Kā noregulēt STIGA SHP 60 griešanas garumu?

STIGA SHP 60 griešanas garums ir fiksēts. Precīzai griešanai ieteicams strādāt pa daļām un pielāgot griešanas leņķi.

Ko darīt, ja dzīvžogu šķēres neieslēdzas?

Vispirms pārbaudiet, vai barošanas kabelis ir labā stāvoklī un pareizi pievienots. Pārliecinieties arī, ka drošības poga ir nospiesta un ieslēgšanas sprūda ir aktivizēta.

Kā tīrīt dzīvžogu šķēru asmeņus?

Atvienojiet ierīci un izmantojiet mīkstu suku vai drānu, lai noņemtu netīrumus. Varat izmantot arī nedaudz ziepjūdens, bet pārliecinieties, ka pēc tīrīšanas asmeņi ir labi nosusināti.

Kāda ir produkta garantijas ilgums?

STIGA SHP 60 garantija parasti ir 2 gadi, ja ierīce tiek lietota pareizi un pienācīgi apkopta.

Kā uzglabāt STIGA SHP 60 dzīvžogu šķēres?

Uzglabājiet dzīvžogu šķēres sausā un vēsā vietā, pasargātā no mitruma. Pārliecinieties, ka ierīce ir atvienota un iztīrīta pirms uzglabāšanas.

Vai dzīvžogu šķēres var lietot mitros apstākļos?

Nav ieteicams lietot dzīvžogu šķēres mitros apstākļos vai lietū, lai izvairītos no elektriskā trieciena riska un ierīces kalpošanas laika samazināšanās.

Kā nomainīt dzīvžogu šķēru asmeņus?

Lai nomainītu asmeņus, atvienojiet ierīci un noņemiet stiprinājuma skrūves. Aizstājiet nolietotos asmeņus ar jauniem un pareizi pievelciet skrūves.

Vai STIGA SHP 60 dzīvžogu šķēres ir piemērotas iesācējiem?

Jā, STIGA SHP 60 ir izstrādātas, lai būtu viegli lietojamas pat iesācējiem. Pirms lietošanas noteikti izlasiet lietošanas instrukciju.

LIETOŠANAS INSTRUKCIJA SHP 60 STIGA

vispirms mēs gribētu pateikties jums par to, ka izvēlējāties mūsu izstrādājumu un ceram, ka šīs ierīces izmantošana sagadās jums prieku, un ka tā pilnīgi apmierinās jūsu cerības. Šī rokasgrāmata ir sastādīta ar nolūku palīdzēt jums labāk iepazīties ar ierīci un efektīvi izmantot to drošības apstāklos; neaizmirstiet par to, ka rokasgrāmata ir neatņemama ierīces sastāvdaļa, tā ir jātur pie rokas, lai pie tās jebkurā brīdī varētu griezties, un nododot ierīci citām personām, pievienojiet tai šo rokasgrāmatu.

Šī iekārta ir izstrādāta un izgatavota saskaṇā ar spēkā esošo likumdošanu, tā ir droša, ja tās izmantošanas laikā pilnīgi ievēro šajā rokasgrāmatā esošos norādījumus (paredzētā lietošana); jebkurš cits lietošanas veids vai norādīto lietošanas, tehniskās apkopes vai remontdarbu drošības noteikumu neievērošana tiek uzskatīta par “nepareizu lietošanu” un noved pie garantijas spēka zaudēšanas un pie jebkuras atbildības noņemšanas no Ražotāja, padarot lietotāju atbildīgu par zaudējumiem, kas saistīti ar paša vai trešo personu īpašuma bojājumiem vai gūtajām traumām.

Ja jūs pamanāt nelielas atšķirības starp informāciju šajā rokasgrāmatā un jūsu ierīci, ņemiet vērā, ka nepārtrauktas izstrādājumu uzlabošanas dēļ šajā rokasgrāmatā esošā informācija var tikt mainīta bez iepriekšēja brīdinājuma un bez pienākuma atjaunot informāciju, drošas lietošanas nolūkos pamatrakstu-rojumi netiek mainīti. Neskaidrību gadījumā sazinieties ar vietējo izplātītāju. Veiksmi darbā!

SATURS

1. Galveno sastāvdaļu izvietojums 2
2. Simboli 3
3. Drošības noteikumi 4
4. Sagatavošanās darbam 6
5. Dzinēja iedarbināšana - Lietošana - Apturēšana 7
6. Mašinas lietošana 9
7. Tehniskā apkope un uzglabāšana 10
8. Traucējumu novēršana 12
9. Tehniskie dati 12
10. Piederumi 12

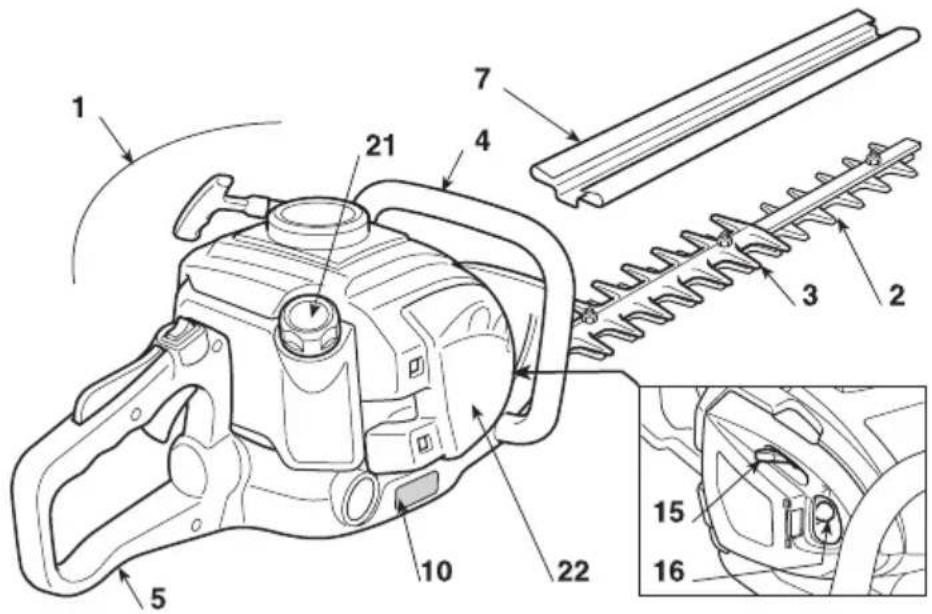

1. GALVENO SASTĀVDAŁU IZVIETOJUMS

1. Dzinējs
2. Griezējierīce (asmens)
3. Griešanas aizsargplāksne
4. Priekšējais rokturis
5. Aizmugurējais rokturis
6. Aizmugurējā roktura atblokēšanas svira
7. Asmens aizsargs
8. Pases datu plāksnīte

VADĪBAS IERĪCES UN UZPILDE

1. Slēdzis dzinēja apturēšanai
2. Asmens regulētājs (Akseleratora rokturis)
3. Akseleratora drošības svira
4. ledarbināšanas rokturis
5. Bagātinātāja (Starter) vadības orgāns
6. Uzpildes ierīces (Primer) vadības orgāns
7. Maisijuma tvertnes vāciņš
8. Gaisa filtra vāks

10.1) Markējums
10.2) Ražotāja nosaukums un adrese
10.3) Akustiskās jaudas līmenis LWA
10.4) Mašīnas tips
10.6) Pases numurs
10.8) Ražošanas gads
10.9) Artikula kods
10.10) Izmešu daudzums

10.1 10.2 10.4 10.10 10.3 CE Type : Made-in China Art.N. s/n L WA dB 10.8 10.9 10.6

Atbilstības deklarācijas piemērs ir atrodams rokasgrāmatas pēdējās lappusēsē

2. SIMBOLI

1

UZMANĪBU: jūsu nopirktā ierīce ir paredzēta amatieru lietošanai.

1) Uzmanību! Bīstamība
2) Pirms šīs ierīces izmantošanas izlasiet ro kasgrā matu.
3) Pastāv dzirdes neatgriezeniskas zaudēšanas bī stamība.

Brīdinām šīs ierīces operatoru, ka nepārtraukti ik-dienā izmantojot to normālos apstākļos viņš var būt pakļauts trokšņa iedarbībai, kura līmenis ir vienāds vai ir lielāks par: 85 dB (A).

Ir obligāti jāizmanto individuālie aizsarglīdzekļi. Mašīnas lietošanas laikā vienmēr izmantojiet aizsargbrilles un dzirdes orgānu aizsarglīdzekļus. Gadījumos, ja pastāv kritošu priekšmetu bī sta-mī ba, izmantojiet aizsargkīveri.

4) Asmens ir loti ass un ar to var viegli sagriezties.

PASKAIDROJOŠI SIMBOLI UZ MAŠINAS (ja ir)

11 +0 12 CVOKE RUN 13

11) Maisijuma tvertne
12) Bagātinātāja (Starter) vadības orgāns
13) Uzpildes ierīces (Primer) vadības orgāns

3. DROŠĪBAS NOTEIKUMI

A) SAGATAVOŠANĀS

1) ŠĪ MAŠĪNA VAR RADĪT SMAGAS TRAUMAS UN BOJĀJUMUS. Uzmanīgi izlasiet ierīces pareizas lietošanas, sagatavošanas, tehniskās ap-kopes, ieslēgšanas un ieslēgšanas norādījumus. lepazīstieties ar mašīnas vadības elementiem un ar to pareizu lietošanu. lemācieties ātri apturēt dzinēju.
2) Izmantojiet ierīci tikai tās paredzētajai lie to šanai, proti, “no krūmiem ar ierobežota izmēra za riem izveidotā dzīvžoga griešanai un iz līdzi nā šanai”. Jebkurš cits lietošanas veids var būt bī stams un var izraisīt ierīces bojājumu. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns):

• jebkura veida zāles plaušana, it īpaši apmaļu tuvumā;
• materiālu smalcināšana kompostēšanai;
• atzarošana;
• mašinas lietošana materiālu griešanai, kuri nav augu izcelsmes materiāli;
• mašīnas lietošana vienlaicīgi vairākām personām.

3) Nekādā gadījumā nepieļaujiet, lai ierīci lietotu bērni vai cilvēki, kuri nav nepieciešamā līmenī ie-pa zinušies ar instrukciju. Vietējā likumdošanā var būt noteikts minimālais ierīces operatora ve cums.

4) lerīci nedrīkst lietot vairāk kā viena persona.

5) Nekad nelietojiet ierīci šādos gadījumos:

• ja tuvumā atrodas cilvēki, it sevišķi - bērni, vai dzīvnieki;
• ja ierīces operators ir noguris vai slikti jūtas, kā ari ja viņš ir lietojis medikamentus, narkotikas, al koholu vai vielas, kuras pasliktina refleksus un uzmanību;
• ja lietotājs nespēj stingri turēt ierīci ar abām ro-kām un/vai darba laikā saglabāt līdzsvaru stabili stāvot uz kājām.
  6) Atcerieties, ka operators vai lietotājs ir at bil dīgs par negadījumiem un nejaušiem mantas bo jā ju-miem, kuros ir iesaistītas trešās personas vai to manta.

B) DARBĪBAS PIRMS DARBA SĀKŠANAS

1) Darba laikā ir jāvalkā atbilstošs apgērbs, kas neierobežo lietotāja kustības.

• Valkājiet piegujošus aizsargapgērbus, kuri ir a pri koti ar pretgriešanas aizsardzību.
  – Izmantojiet cimdus, aizsargbrilles un zābakus ar pretgriešanas aizsardzību un ar neslīdošu zoli.
• Dzirdes aizsardzībai izmantojiet prettrokšna austiņas.

• Nevalkājiet šalles, halātus, kaklarotas, brīvus a p ĝērbus un apgērbus ar karājošām daļām, ku - ras var iestrēgt ierīcē vai darba vietā e so ša jos priekšmetos.

• Ja jums ir gari mati, tad atbilstošā veidā sa vāciet tos.
  2) UZMANIBU: BISTAMI! Benzins ir arkārtīgi viegli uzliesmojoša viela.

- uzglabājiet degvielu atbilstošajās kannās, kuras ir apstiprinātas šādai lietošanai;

- nesmēkējiet pārvietojot un veicot citas da r bī bas ar degvielu;

- lēni atvērtiet tvertnes vāciņu, ľaujot iekšējam spie dienam pakāpeniski samazināties;

- uzpildiet degvielu tikai ārpus telpas, izmantojot piltuvi;

- uzpildīšanu veiciet pirms dzinēja iedar bi nā šanas; nelejiet iekšā degvielu un nenoņemiet tvertnes vāciņu, kamēr dzinējs darbojas vai ir karsts;

- ja notiek benzīna noplūde, neiedarbiniet dzi-nēju, bet gan attāliniet ierīci no vietas, kur izlijusi degviela, raugieties, lai nerastos aiz deg ša nās iespēja, kamēr degviela nav iztvaikojusi un ben-zīna tvaiki nav izklīduši.

- nekavējoties noslauciet visu uz ierīci un uz ze mi izlijušo benzīnu;

- neiedarbiniet ierīci degvielas uzpildes vietā;

- izvairieties no degvielas noklūšanas uz apgēr ba; ja tā tomēr nokluvusi uz apgērba, pirms dzi nēja iedarbināšanas pārgērbieties;

- vienmēr uzstādiet atpakal un labi aizgrieziet ben zīna tvertnes un glabāšanas kannas vā-cinus;.

3) Nomainiet darbnederīgus vai bojātus trokšņa slā pētājus.

4) Pirms lietošanas veiciet vispārējo ierīces pārbaudi, īpašu uzmanību pievērsiet sekojošiem punktiem:

- akseleratora svirai un drošības svirai ir jā ku stas brīvi un bez pārmērīga spēka pielie to ša nas, pēc atlaišanas tām automātiski un ātri jāat griežas neitrālajā stāvoklī;

- ja netiek nospiesta drošības svira, tad akseleratora svirai jāpaliek blokētai;

- dzinēja apturēšanas slēdzim ir viegli jāpār vie tojas starp stāvokliem;

- lai novērstu dzirksteļu rašanos, elektrības vadi, it īpaši sveces kabelis, nedrīkst būt bojāti, uz vāz-nim jābūt pareizi uzstādītam uz sveces;

- ierīces aizsargrokturiem jābūt tīriem, sausiem un stingri piestiprinātiem pie ierīces;

- asmeni nekādā gadījumā nedrīkst būt bojāti;

5) Pirms darba uzsākšanas pārliecinieties, ka visas aizsargierīces ir pareizi uzstādītas.

C) LIETOŠANAS LAIKĀ

1) Nedarbiniet dzinēju slēgtās telpās, kurās var sa krāties bīstama tvana gāze.
2) Strādājiet tikai dienas gaismā vai ar labu māksī go apgaismojumu.
3) Jūsu stājai jābūt drošai un stabilai:

- ja tas ir iespējams, cenšaties nestrādāt uz mi tras vai slidenas virsmas, kā arī uz pārāk nelīd ze nas vai slīpas virsmas, kura nenodrošina o pe ratora stabilitāti darba laikā;

- izvairieties no nestabilu kāpņu vai platformu izmantošanas;

- nekad neskrieniet, bet gan ejiet un pievērsiet uzmanību virsmas nelīdzenumiem un iespējamu škēršlu klātbūtnei.

- Vienmēr sekojiet līdzi tam, kas notiek jums apkārt un esiet gatavi iespējamiem riskiem, kurus jūs varat nepamanīt mašīnas trokšna dēl.

4) Dzinēja iedarbināšanas laikā ierīcē ir stingri jā-noblokē uz zemes, vienai rokai jābūt brīvai:

- iedarbiniet dzinēju vismaz 3 metru attālumā no degvielas uzpildes vietas;

- pārliecinieties, ka ierīces darbības rādiusā nav citu cilvēku;

- nevirziet trokšna slāpētāju un, tātad, izplūdes gā zi, uzliesmojošo vielu un materiālu pusē.

5) Esiet uzmanīgs, atrodoties zem sprieguma esošu elektrības kabelu tuvumā

6) Nemainiet dzinēja iestatījumus un neļaujiet tam darboties paaugstinātu apgriezienu režīmā.

7) Pārbaudiet, vai ierīces minimālo apgriezienu re žīmā asmeni nekustas, un vai pēc paā tri nā ša nas dzinējs ātri atgriežas minimālo apgriezienu re žī mā.

8) Esiet uzmanīgi, lai asmens spēcīgi neuzdurtos sveš kermenim, kā arī uzmanieties no iz lido jo šiem priekšmetiem, kuri var rasties asmeņu ku stī bas dēl.

9) Ja griezējierīce saduras ar kādu priekšmetu vai dzīvžoga škērēs rodas neparasts troksnis vai vibrācijas, izslēdziet dzinēju un uzgaidiet, kad mašīnas apstāsies. Atvienojiet vadu no sveces un veiciet šādas darbības:

- pārbaudiet bojājumus:

- pārbaudiet, vai ir izlodzījušas detaļas un pievelciet tās;

- nomainiet vai salabojiet bojātas daļas, izmanto- jot daļas ar ekvivalentiem raksturojumiem.

10) Apturiet dzinēju pirms:

- tīrīšanas vai iestrēgušas ierīces atbrīvošanas;

- dzīvžoga škēru pārbaudes, tehniskās apkopes vai citu darbu veikšanas;

– griezējierīces pozīcijas regulēšanas;

- mašinas atstāšanas bez uzraudzības.

D) TEHNISKĀ APKOPE UN UZGLABĀŠANA

1) Sekojiet tam, lai visi uzgriežni un skrūves būtu pie vilktas, lai pārliecinātos, ka ierīce visu laiku a tro das drošās darbības stāvoklī. Regulāra teh ni-skā apkope ir nepieciešama, lai garantētu dro šī bu, un lai saglabātu darbības raksturojumus.

2) Neuzpildiet ierīces tvertni ar benzīnu tādā vietā, kur benzīna tvaiki var saskarties ar liesmu, dzirksteli vai spēcīgu siltuma avotu.

3) Laujiet dzinējam atdzist, pirms novietojat ierīci jebkādā telpā.

4) Lai samazinātu ugunsgrēka risku, sekojiet tam,

lai uz dzinēja, uz izplūdes trokšņa slāpētāja un benzīna uzglabāšanas vietā nebūtu zaru, lapu un smēres atlieku; neatstājiet telpā tvertnes ar griešanas atkritumiem.

5) Ja jāiztukšo tvertne, dariet to ārpus telpām un ar atdzisušu dzinēju.

6) Veicot jebkādas darbības ar griezējierīci, uzvelciet darba cimdus.

7) Sekojiet tam, vai asmeni ir uzasināti. Visas ar asmeni veicamas darbības ir operācijas, kuru veik šanai ir nepieciešamas īpašas iemaņas un at-bilstošs aprīkojums; tādējādi, drošības labad tās vienmēr ir jāveic specializētajos centros.

8) Drošības nolūkos, nelietojiet mašīnu, ja grie-zējierīce vai citas detaļas ir nodilušas vai bojātas. Bojātas daļas ir jā no mai na, nekādā gadījumā tās nedrīkst labot. Iz man tojiet tikai oriģinālas rezerves daļas. Neatbilstošas kvalitātes daļas var sabojāt ierīci un apdraudēt jūsu drošību.

9) Glabājiet ierīci bērniem nepieejamā vietā!

E) TRANSPORTĒŠANA UN PĀRVIETOŠANA

1) Katru reizi, kad mašina ir jāpārbauda, jāpārvieto vai jātransportē, jārīkojas šādi:

- izslēdziet dzinēju, uzgaidiet, kad asmeņi apstājas, atvienojiet sveces vada uzgali un uzgaidiet, kamēr mašīnas atdzisīs;

- uzstādīt asmenu aizsargu;

- ņemt ierīci vienīgi aiz rokturiem un novirzīt a sme nus pretēji pārvietošanas virzienam.

2) Pārvietojot ierīci ar transportlīdzekļa palīdzību, tā ir jānovieto tā, lai tā nevienam neradītu bī sta mību, un stingri jāpiestiprina, lai izvairītos no ie rī ces apgāšanas, kas to var sabojāt vai izraisīt deg vielas izliešanu.

Rokasgrāmatas tekstā daži paragrāfi, kuros ir izklā stīta īpaši svarīga informācija, ir apzīmēti ar da žādas pakāpes apzīmējumiem, tiem ir šāda no zīme:

PIEZIME

vai

SVARİGI

Satur precizējumus vai skaid-

rojumus iepriekš izklāstītai informācijai ar nolūku nesabojāt ierīci vai neizraisīt zaudējumus.

UZMANIBU!

Norādījumu neievē ro ša-

nas gadījumā pastāv traumu gūšanas risks o pera toram un trešajām personām.

BİSTAMI!

Norādījumu neievē ro ša-

nas gadījumā pastāv smagu traumu gūšanas risks operatoram un trešajām personām ar le tāla iznākuma bīstamību.

4. SAGATAVOŠANĀS DARBAM

IEKÄRTAS PÄRBAUDE

Pirms darba sākšanas ir jāveic šādas darbības:

• Pārbaudīt, ka uz ierīces un asmens nav slikti pievilku skrūvju;
• pārbaudīt, vai asmeni ir uzasināti un uz tiem nav bojājumu pazīmju;
• pārbaudīt, vai gaisa filtrs ir tīrs;
• pārbaudīt, ka āizsargierīces ir labi nosti pri nā tas un efektīvi darbojas;
• pārbaudīt vai rokturi ir labi piestiprināti.

MAISĪJUMA SAGATAVOŠANA

Šī ierīce ir aprīkota ar divtaktu dzinēju, tātad tā ir jāiz manto ar benzīna un smērēllas maisījumu.

SVARĪGI Izmantojot ierīci tikai ar ben- zī nu tiek bojāts dzinējs un tas noved pie garantijas spēka zaudēšanas.

SVARĪGI Izmantojiet tikai kvalitatīvu deg vielu un smērvielas, lai saglabātu darbības raksturojumus un garantētu mehānisko daļu ilgu kalpošanas laiku.

- Benzīna raksturojums

Izmantojiet tikai svinu nesaturošu benzīnu (eko lo- ğiski tīrs benzīns), kura oktānskaitlis nav zemāks par 90.

SVARĪGI Ekoloģiski tīram benzīnam ir tieksme veidot nogulsnes kannā, ja to glabā il gāk par 2 mēnešiem. Vienmēr izmantojiet svaigu ben-zīnu!

- Ellas raksturojums

Izmantojiet tikai augstas kvalitātes sintētisko eļ ħu, kura ir paredzēta divtaktu dzinējiem.

Pie sava izplātītāja jūs varat iegādāties ellas, kuras ir paredzētas šī tipa dzinējam un nodrošina tā la bāku aizsardzību.

Šo ellu izmantošana lauj izveidot 2,5% maisījumu, kurš sastāv no 1 ellas daļas uz katrām 40 ben zīna daļām.

- Maisījuma sagatavošana un uzglabāšana

BİSTAMI!

Benzins un maisijums ir uzliesmojošas vielas!

• Uzglabājiet benzīnu un maisījumu degvielai pa redzētajās kannās drošās vietās, kuras atro das tālu no siltuma avotiem un atklātas liesmas.
• Neatstājiet kannas bērniem pieejamās vietās.
• Nesmēkējiet maisījuma sagatavošanas lai kā un izvairieties no benzīna tvaíku ieelpo ša nas.

Tabulā ir norādīts benzīna un ellas daudzums, kurš ir jāizmanto maisījuma sagatavošanai, atkarībā no izmantojamas ellas tipa.

Benzīns Sintētiskā eļļa 2-Taktu
litri	litri	cm ^3
1	0,025	25
2	0,050	50
3	0,075	75
5	0,125	125
10	0,250	250

Lai sagatavotu maisījumu:

– lelejiet piemērotajā kannā apmēram benzīna ap joma pusi.
- Piévienojiet visu ellu, saskaņā ar tabulas da tiem.
– le lejiet benzīna atlikušo daļu.
- Aiz veriet vāciņu un enerģiski sakratiet kannu.

SVARİGI

Maisijums ir pakļauts nove-

cošanai. Negatavojiet pārāk lielu maisījuma daudzumu, lai izvairītos no nogulšņu veidošanās.

SVARİGI

Maisijuma un benzina kan-

nām jābūt atškirīgām un attiecīgi markeṭām, lai ne sajauktu tās lietošanas laikā.

SVARİGI

Periodiski tīriet benzīna un

ełlas kannas, lai novāktu iespējamas nogulsnes.

DEGVIELAS UZPILDIŠANA

BİSTAMI!

Nesmēkējiet uzpildīšanas

lai kā un izvairieties no benzīna tvaiku ieel poša nas.

UZMANIBU!

Uzmanīgi atveriet kannas

vā cīnu, jo tās iekšpusē varēja rasties spiediens.

Pirms uzpildišanas:

• Enerğiski sakratiet maisijuma kannu.

• Novietojiet ierīci uz horizontālas virsmas, lai tā būtu stabilā stāvoklī un lai tvertnes vāciņš a trastos augšpusē.

• Notīriet tvertnes vāciņu un zonu apkārt tam, lai izvairītos no netīrumū noklūšanas tvertnē uz-pildes laikā.

• Úzmanīgi atveriet tvertnes vāciņu, lai pakāpeniski samazinātu spiedienu. Uzpildes laikā izmantojiet piltuvi, neuzpildiet degvielu līdz ma-lai. (1 zīm.).

UZMANIBU!

Vienmēr aizveriet tvert nes

vāciņu, piegriežot to līdz galam.

UZMANIBU!

Nekavējoties noslauciet

visu uz ierīci un uz zemi izlijušo benzīnu un neiedarbiniet dzinēju, kamēr benzīna tvaiki nav izklīduši.

5. DZINĒJA IEDARBINĀŠANA - LIETOŠANA - APTURĒŠANA

DZINĒJA IEDARBINĀŠANA

UZMANIBU!

Dzinējs ir jāiedarbina vis-

maz 3 metru attālumā no degvielas uz pil dī šanas vietas.

Pirms dzinēja iedarbināšanas:

– Uzstādiet ierīci stabilā stāvoklī uz zemes.
- Nonemiet asmens aizsargierici.
- Pärliecinieties, ka asmens nepieskaras zemei un citiem priekšmetim.
- Pārliecinieties, ka rokturis ir noblokēts centrālajā stāvokli.

• Auksta dzinēja iedarbināšana

PIEZIME

Par "auksto" tiek uzskatīta ie-

dar bināšana, kura tiek veikta vismaz pēc 5 minūtēm pēc dzinēja apturēšanas vai pēc degvielas uz pildīšanas.

Lai iedarbinātu dzinēju (2. zīm.):

1. Uzstādiet slēdzi (1) stāvoklī «I».

2. Viegli nospiediet "sagatavošanas sūkņa" bumbieri (2) 7-10 reizes tā, lai degviela uz sāk tu iziet no spiediena izlīdzinātāja caurules.

3. Pagrieziet startera vadības sviru (3) stāvoklī «CHOKE».
4. Piespiediet ierīci pie zemes, stingri turot to aiz rok tura ar vienu roku, lai nezaudētu kontroli iedarbināšanas laikā.

UZMANIBU!

Ja ierīce netiek stingri tu-

rē ta, dzinēja grūdiens var izraisīt operatora līdzs vara zaudēšanu vai novirzīt asmeni škērš ħa vai operatora pusē.
5. Lēni pavelciet iedarbināšanas rokturi uz 10-15 cm, līdz būs jūtama noteikta pretestība, un tad pavelciet to dažas reizes, līdz dzinējā būs dzirdami pirmie sprādzieni.

SVARİGI

Lai izvairitos no auklas pār-

trūk šanas, neizvelciet auklu tās pilnā garumā, neļau jiet tai pieskarties auklas vadīklas atveres malai un pakāpeniski atlaidiet rokturi, neļaujot auklai ie iet iekšā nekontrolējamā veidā.

1. Vēlreiz pavelciet iedarbināšanas rokturi, līdz dzinējs sāk vienmērīgi darboties.
2. Pagrieziet startera vadības sviru (3) stāvoklī «RUN».
3. Laujiet dzinējam darboties minimālo apgriezienu režīmā vismaz 1 minūti pirms paātrināt to līdz maksimālo apgriezienu režīmam.

SVARĪGI Ja iedarbināšanas auklas rokturis (4) tiek vairakkārt pavilkts, kamēr startera vadības svira (3) ir stāvoklī «CHOKE», tas var applū di nāt dzinēju un to var būt grūti iedarbināt.

Gadījumā, ja dzinējs tiek applūdināts, noņemiet sve ci un viegli pavelciet iedarbināšanas auklas rok turi (5), lai novāktu degvielas pārpalikumu; tad no žā vējiet sveces elektrodus un uzstādiet to atpa kaļ dzinējā.

• Karsta dzinēja iedarbināšana

Lai iedarbinātu kārstu dzinēju (proti, uzreiz pēc dzi nēja apturēšanas), izpildiet iepriekšējas procedūras 1 - 4 - 5 - 6 punktu.

DZINĒJA IZMANTOŠANA (3. zīm.)

Griezējierīces ātrums tiek regulēts ar akseleratora sviras (1) palīdzību, kura atrodas uz aizmugurēja roktura (2).

Šo sviru var nospiest tikai ja tai pašā laikā ir nospiesta drošības svira (3).

No dzinēja kustība tiek nodota asmeņiem ar centr-bēdzes sajūga palīdzību, kas novērš as me ņu kustību, kad dzinējs darbojas minimālo ap griē zienu režīmā.

⚠ UZMANĪBU! Neizmantojiet mašīnu, ja grie zējierīce kustas, kad dzinējs darbojas míni mālo apgriezienu režīmā; šajā gadījumā jāsa zinās ar vietējo pārstāvi.

Pareizs darba ātrums tiek sasniegts, kad aksele- ratora svira (1) ir nospiesta līdz galam.

SVARĪGI lerīces pirmo 6-8 stundu lietošanas laikā izvairieties no dzinēja dar bí nā ša nas maksimālo apgriezienu režīmā.

DZINĒJA APTURĒŠANA (4. zīm.)

Lai apturētu dzinēju:

- Atlaidiet akseleratora sviru (1) un laujiet dzinē-

jam dažas sekundes darboties minimālo apgrie- zienu režīmā. – Uzstādiet slēdzi (2) stāvoklī «O».

UZMANĪBU! Pēc akseleratora uz stā dīša nas minimālo apgriezienu režīmā asmeņi da žas sekundes turpina kustēties.

⚠ UZMANĪBU! Avārijas apturēšanas gadījumā, nekavējoties pārvietojiet slēdzi pozīcijā «O».

6. IERİCES LIETOŠANA

Ar cieņu izturieties pret citiem cilvēkiem un pret apkārtējo vidi:

• Cenšaties neklūt par neērtības cēloni.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz griešanas atkritumu pārstrādi.
• Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz ellu, benzīna, nodilušo daļu vai jebkuru citu videi nedraudzīgu priekšmetu pārstrādi.
• lepakojuma materiāli ir jāutilizē saskaņā ar spēkā esošo vietējo likumdošanu.

UZMANĪBU! Ja jūs esat ilgstoši pakļauts vibrācijas iedarbībai, jums var rasties neirovaskulāri traucējumi un bojājumi (tie ir zināmi arī kā “Reino fenomens” vai “baltās rokas fenomens”), ir īpaši, ja jums ir asinsrītes traucējumi. Simptomi var parādīties uz rokām, plaukstas pamatiem vai pirkstiem, un tie izpaužas kā jūtīguma zaudēšana, notirpums, knudēšaną, sāpes, ādas krāsas vai struk tūras izmaiņa. Sīs pazīmes var pas tipri nā ties zemas apkārtējās vides temperatūras gadījumā un/ vai ja rokturi tiek turēti pārāk cieši. Simptomu rašanās gadījumā ir jāsa mazina mašīnas lietošanas ilgums un jā grie žas pie ārsta.

BISTAMI! Šīs mašīnas iedarbinā-šanas iekārta rada vāju elektromagnētisko lauku, bet tas tik un tā var ietekmēt aktīvo un pasīvo implantēto medicīnisko ierīču darbību, tas var radīt nopietnus draudus veselībai. Tādējādi, šādu medicīnisko ierīču lietotājiem iesakām pirms mašīnas lietošanas konsultēties ar ārstu vai ierīces ražotāju.

⚠ UZMANĪBU! Darba laikā valkājiet at bilstošu apgērbu. Vietējais Izplātītājs var sniegt informaciju par aizsarglīdzekliem ne ga dījumu novēršanai, lai garantētu darbu dro šības apstāklos.

UZMANĪBU! Ja darba laikā rodas bojājumi vai negadijumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cilvēkus vai dzīvniekus gadījumā, ja jūs viņus nepamanāt.

ROKTURA REGULĒŠANA (5. zīm.)

Aizmugurējo rokturi (1) var izvietot 3 dažādās po- zī cijās attiecībā pret griezējierīci, lai būtu ērtāk iz- līd zināt dzīvžogu.

UZMANĪBU! Roktura regulēšanas lai kā dzinējam jābūt izslēgtam.

– Nolaidiet atblokēšanas sviru (2).
- Pagrieziet aizmugurējo rokturi (1) vēlamajā stāvoklī.
- Pirms ierīces lietošanas pārliecinieties, ka atblo kēšanas svira (2) pilnīgi atgriezās augšējā stā voklī, un ka aizmugurējais rokturis ir labi no-stiprināts.

⚠ UZMANĪBU! Darba laikā aizmugurējam rokturim visu laiku jāatrodas vertikālā stāvokli neatkarīgi no griezējierīces izvietojuma (3).

GRIEŠANAS VEIDI

UZMANĪBU! Griešanas laikā ierīce vi su laiku ir stingri jātur ar abām rokām.

⚠ UZMANĪBU! Nekavējoties apturiet dzī - nēju, ja darba laikā asmeņi blokējas vai sapinas dzīvžoga zaros.

Visos gadījumos tiek rekomendēts vispirms ap-griezt dzīvžoga abas vertikālas malas un tad aug-šējo dalu.

• Vertikālā griešana (6. zīm.)

Griešana jāveic ar lokveida kustību, virzoties no apakšas uz augšu, turot asmeni pēc iespējas tālāk no kermana.

• Horizontālā griešana (7. zīm.)

Vislabākie rezultāti tiek sasniegti, kad asmens ir nedaudz noliekts (5° - 10°) griešanas virzienā, grie žot ar lokveida kustību un pārvietojot ierīci lē ni un nepārtraukti, it īpaši ľoti biezu dzīvžogu ga dīju mā.

ASMENU IEELLOŠANA DARBA LAIKĀ

Ja darba laikā griezējierīce klūst pārāk karsta, ir jāieello asmeņu iekšējas virsmas.

⚠ UZMANĪBU! Veicot šo darbību dzinē-jam jābūt izslēgtam un asmeņiem jābūt nekustīgiem.

DARBA PABEIGŠANA

Pēc darba pabeigšanas:

• Apturiet dzinēju, sekojot augstāk izklāstītājiem norādījumiem (5. nodaļa).
• Uzgaidiet, kamēr asmeņi apstājas un uzstādiet aizsardzību.

7. TEHNISKĀ APKOPE UN UZGLABĀŠANA

Pareiza tehniskā apkope ir ʃoti svarīga ierīces sā-kot nējās darbības efektivitātes un drošības sa-gla bāšanas.

UZMANIBU!

Veicot tehnisko apkopi:

• atvienojiet sveces uzvāzni.
• Uzgaidiet, kad dzinējs pietiekoši atdzisīs.
• Strādājot ar asmeņiem izmantojiet aizsargcimdus.
• Asmens aizsargam jābūt uzstādītam, iz ne-mot gadījumus, kad darbības tiek veiktas ar asmeni.
• Neizlejiet apkārtējā vidē ellas, benzīnu un citas piesārṇojošas vielas.

DZINĒJA UN TROKŠNA SLĀPĒTĀJA TĪRĪŠANA

Lai samazinātu ugunsgrēka risku bieži tīriet cilindra ribas ar saspiesta gaisa palīdzību un at brīvo jiet zonu ap trokšņa slāpētāja no zariem, lapām un citiem atgriezumiem.

GAISA FILTRA TİRİŞANA

SVARİGI

Gaisa filtra tīrīšana ir loti sva-

rīga ierīces labai un ilgstošai darbībai.

Tīrīšana jāveic ik pēc 15 darba stundām.

Lai notīrītu filtru (8. zīm.):

• Nospiediet pogu (1), paceliet vāku (2) un izņemiet filtrējošo elementu (3).
• Izmazgājiet filtrējošo elementu (3) ar ūdeni un ziepēm. Neizmantojiet benzīnu vai citus škī dinā tājus.
  – Nožāvējiet gaisa filtru.
• Uzstādiet atpakal filtrējošo elementu (3) un aizveriet vāku (2), spiežot to līdz klikšķim.

DEGVIELAS FILTRS

Tvertnes iekšpusē ir uzstādīts filtrs, kas neļauj ne-tīrumiem nokļūt dzinējā.

Vienu reizi gada tiek rekomendēts mainīt šo filtru pie vietēja Izplātītāja.

SVECES PÄRBAUDE

Periodiski noņemiet un notīriet sveci ar metāla sukas palīdzību, novācot iespējamas nogulsnes.

Pārbaudiet un noregulējiet attālumu starp elektrodiem, lai tas būtu pareizs (9. zīm.).

Uzstādiet sveci atpakal, līdz galam pieskrūvējot to ar piegādāto atslēgu.

Gadījumā, ja elektrodi ir apdedzināti, izolācija ir bojāta, kā arī ik pēc 50 darbības stundām svece ir jānomaina pret sveci ar analogiskiem raksturojumiem.

KARBURATORA REGULÉŠANA

Karburators tiek regulēts rūpnīcā tā, lai no dro šinā tu vislielāko efektivitāti visos lietošanas ga dījumos, minimālo kaitīgo gāzu noplūdi un saskaṇā ar spēkā esošo likumdošanu.

Nepietiekamas darbspējas gadījumā vispirms pārbaudiet, ka asmeņi nav daļēji bloķēti vai de for mēti, tad griezieties pie vietēja Izplātītāja, lai viņš pārbaudītu karburāciju un dzinēju.

- Minimālo apgriezienu režīma regulēšana

UZMANĪBU!

Griezējierīcei jābūt nekustī gai, kamēr dzinējs darbojas minimālo ap-grie zienu režīmā. Ja griezējierīce kustas, kad dzinējs darbojas minimālo apgríezienu re-zī mā, ir jāsazinās ar vietējo pārstāvi, lai viņš pa reizā veídā noregulētu dzinēju.

REDUKTORA IEELLOŠANA (10. zīm.)

Ik pēc 20 darba stundām uzpildiet ellotāju (1) ar speciālo molibdēna bisulfīda smērvielu.

ASMENU TİRİBAS PÄRBAUDE

UZMANIBU!

Periodiski pārbaudiet, vai asmeni nav saliekti vai bojāti un vai visas skrūves ir labi pieskrūvētas.

Attālums starp asmeņiem nav jāregulē, jo at star pe jau iepriekš ir noregulēta rūpnīcā.

Periodiski no iekšējām rievām ir jānovāc at griezu mi, kas var traucēt asmeņu kustībai.

Lai veiktu tīrīšanu (11. zīm.):

- Atskrūvējiet uzgriežņus (1), izņemiet skrūves (2) un stieni (3).

• Rūpīgi notīriet atveres (4) no putekliem un at-grie zumiem.
  – leellojiet asmenu iekšējās virsmas.
• Uzstādiet atpakal stieni (3) un skrūves (2), no-vie tojot zem uzgriežniem (1) spraišlus (5) un pa plāksnes (6) un (7).
  – Līdz galam pievelciet uzgriežņus (1).

UZMANIBU!

Pirms darba atsākšanas vien mēr pārbaudiet, ka uzgriežni (1) ir pievilkti līdz galam.

ASMENU UZASINĀŠANA

Uzasināšana ir nepieciešama, kad griešanas e fektivitāte samazinās un zari bieži iesprūst.

UZMANIBU!

Asmeni ar nodilušām griezējmalām nedrīkst uzasināt, bet tas gan vien- mēr ir jānomaina.

SVARİGI

Tiek rekomendēts, lai uza sinā šanu veiktu vietējais izplātītājs, jo viņa rīcībā ir atbilstošas iekārtas un darbiniekiem ir nepieciešamas zināšanas.

Gadījumā, ja ir jāuzasina asmeņi, ir jāizmanto sīk-graudainā vīle un ir jāseko sekojošiem no rā dī ju-miem (12. zīm.):

• Pieslieniet vili (1) pie griezējmalas (2) zem 45° lenka un virziet to no augšas uz griezējmalas pusi.
• Strādājiet tā, lai vīle pieskartos griezējmalai tikai augstāk minētas kustības laikā, atgriežot to sākumstāvoklī, paceliet to.
• Nonemiet nelielu materiāla daudzumu.
• Novāciet visas atskabargas ar galodas palīdzību.
• Pirms asmeņu uzstādīšanas atpakal novāciet visas vīlēšanas zīmes un ieeļlojiet tos.

ÄRKÄRTËJA TEHNISKÄ APKOPE

Visas tehniskās apkopes darbības, kuras nav ie- klautas šajā rokasgrāmatā ir jāveic vienīgi vietējam izplātītājam.

Ja darbības veic ar neatbilstošu rīku palīdzību vai nekvalificēts personāls, tas noved pie visu veidu garantiju spēka zaudēšanas.

UZGLABĀŠANA

Pēc darba pabeigšanas rūpīgi notīriet ierīci no pu- tekliem un atgriezumiem, salabojiet vai nomainiet bojātas daļas un ieelļojiet asmenus, lai no vēr stu to rūsēšanu.

lerīce jāuzglabā sausā, no nelabvēlīgiem laika ap - stākliem aizsargātā vietā un ar pareizi uz stā dī tu asmeņu aizsargu.

ILGSTOŠA UZGLABĀŠANA

SVARİGI

Ja ir paredzēts, ka ierīce netiks lietota ilgāk par 2 - 3 mēnešiem, ir jāveic dažas darbības, lai izvairītos no grūtībām ierīces lietošanas atsākšanas laikā un no dzinēja permanentas bojāšanas.

- Uzglabāšana

Pirms ierīces nodošanas uzglabāšanā:

• Iztukšojiet degvielas tvertni.
• ledarbiniet dzinēju un darbiniet to minimālo ap-griezienu režīmā līdz apstāšanas, lai tiktu patē-rēta visa tvertnē palikusī degviela.
• Laujiet dzinējam atdzist un nonemiet sveci.
  – lelejiet sveces atverē vienu tējkaroti divtaktu dzinējiem paredzētas ellas (jaunas).
• Pavelciet dažas reizes iedarbināšanas auklu, lai izkliedētu ellu cilindrā.
• Uzstādiet šveci atpakal, virzulim jābūt aug stāka jā maiņas punktā (to var redzēt caur sveces atveri), kas atbilst virzuļa maksimālajai gaitai.

• Lietošanas atsākšana

Atsākot ierīces lietošanu:

• Nonemiet sveci.
• Pavelciet dažas reizes iedarbināšanas auklu, lai novāktu ellas pārpalikumu.
• Pārbaudiet sveci, kā aprakstīts nodalā “Sveces pārbaude”.
• Sagatavojiet ierīci, kā norādīts nodalā “Sa ga tavošanās darbam”.

8. TRAUCĒJUMU NOVĒRŠANA

KLÜME IESPËJAMS CËLONIS RISINÄJUMS

1) Dzinēju nevar iedarbināt, vai tas nepaliek darba stāvoklī	– Nepareiza iedarbināšanas procedūra– Svece ir netīra vai attālums starp elektrodiem nav pareizs– Gaisa filtrs ir aizsprostots– Karburācijas problēmas	– Sekojiet norādījumiem (sk. 5. nodaļu)– Pārbaudiet sveci (sk. 7. nodaļu)– Notīriet un/vai nomainiet filtru (sk. 7. nodaļu)– Sazinieties ar vietējo Izplātītāju
2) Dzinēju var iedarbināt, bet tam ir zema jauda	– Gaisa filtrs ir aizsprostots– Karburācijas problēmas	– Notīriet un/vai nomainiet filtru (sk. 7. nodaļu)– Sazinieties ar vietējo Izplātītāju
3) Dzinējs darbojas nevienmērīgi vai zem slodzes tas zaudē jaudu	– Svece ir netīra vai attālums starp elektrodiem nav pareizs– Karburācijas problēmas	– Pārbaudiet sveci (sk. 7. nodaļu)– Sazinieties ar vietējo Izplātītāju
4) Dzinējam ir pārmērīga dūmainība	– Nepareizs maisījuma sastāvs– Karburācijas problēmas	– Sagatavojiet maisījumu saskaņā ar norādījumiem (sk. 4. nodaļu)– Sazinieties ar vietējo Izplātītāju

9. TEHNISKIE DATI

Apjoms cm	3	24,5
Jauda kW 0,85
Svece BOSCH L8RTF
Benzīna : e||as attiecība 40 : 1
Tvertnes tilpums litri 0,41
Griešanas garums mm 550
Masa	kg	5,5
Akustiskā spiediena līmenis operatora ausīs- Mērījuma kļūda	dB(A)dB(A)	88,92,5
Izmērītais akustiskās jaudas līmenis- Mērījuma kļūda	dB(A)dB(A)	1062,5
Garantētais skaņas jaudas līmenis	dB(A)	109
No priekšējā roktura rokai nododama vibrācija- Mērījuma kļūda	m/s2m/s2	2,1821,5
No aizmugurējā roktura rokai nododama vibrācija- Mērījuma kļūda	m/s2m/s2	2,0341,5

10. PIEDERUMI

Ar šo mašinu ir paredzēts lietot griezējierīces, uz kuriem ir norādīts šāds kods:

Nemot vērā izstrādājuma attīstību, iespējams, ka augstāk norādītās griezējierīces ar laiku tiks aiz-vietotas ar citām griezējierīcēm ar līdzīgiem rak-sturojumi un lietošanas drošības līmeni.

Почитуван клиенте,

LV • Šis lietotāja rokasgrāmatas saturs un attēli ir veidoti tikai STIGA SpA un ir aizsargāti ar autortiesībām. Jebkāda dokumenta vai tā daļas prettiesiska kopēšana vai pārveide ir stingri aizliegta.
