MANUAL DE UTILIZARE GLM 50-23 G Professional BOSCH

Română....Pagina 288

ro Pentru informații suplimentare referitoare la produs, consultă instrucțiunile de utilizare online.

Instrucțiuni de siguranță

Citiți și respectați toate instrucțiunile pentru a putea nepericulos și sigur cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor instrucțiuni, dispozitivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAȚI ÎN CONDIȚII OPLTIME PREZENTELE INSTRUCTIUNI ȘI TRANSMITEȚI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.

• Atenție – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă.
  Aparatul de măsură este livrat împreună cu o plăcuță de avertizare laser (prezentată în schița aparatului de măsură de la pagina grafică marcată).
  În cazul în care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.

Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii.

În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.
▶ Nu aduceți modificări echipamentului laser.
▶ Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.
Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protectie UV completă și reduc percepția culorilor.
Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
▶ Nu lăsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea altor persoane sau a lor înșile.
Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.
Nu deschideți accumulatorul. Există pericol de scurtcircuit.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irta căile respiratorii.
În cazul utilizării necorespunzătoare sau al unui accumulator deteriorat, din accumulator se poate scurge lichid inflamabil. Evitați contactul cu acesta. În cazul contactului accidental, clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați de asemenea un medic. Lichidul scurs din accumulator poate cauza iritații ale pielii sau arsuri.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

290 | Română

▶ Feriți accumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele accumulatorului poate duce la arsuri sau incendiu.
Utilizați acumulatorul numai pentru produsele oferite de același producător.
Numai astfel accumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
Încărcați accumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip poate lua foc atunci când este folosit pentru încărcarea altor acumulatori decât cei prevăzuți pentru acesta.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

Instrucțiuni privind siguranța pentru alimentator

Acest alimentator nu este destinat utilizării de către copii și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe. Acest alimentator poate fi folosit de către copiii cu vârsta de peste 8 ani și de către persoane cu capacități fizice, senzoriale sau intelectuale limitate sau lipsite de experiență și cunoștințe numai dacă acestea sunt supravegheate sau sunt instruite privitor la folosirea sigură a alimentatorului și înțeleg pericolele pe care aceasta le implică. În caz contrar, există pericolul de manevrare greșită și rănire.

*Evitați contactul alimentatorului cu ploaia sau umezeala. Pătrunderea apei

într-un alimentator creşte riscul de electrocutare.

▶ Mențineți curat alimentatorul. Dacă acestea se murdăresc, există pericolul de electrocutare.

▶ Verificați alimentatorul înainte de fiecare utilizare. Nu folosiți alimentatorul în cazul în care constatați că acesta prezintă deteriorări. Nu deschideți pe cont propriu alimentatorul și permiteți repararea acestuia numai de către personal de specialitate calificat și numai cu piese de schimb originale. Alimentatoarele deteriorate cresc riscul de electrocutare.

Descrierea produsului și a performanțelor acestuia

Vă rugăm să desfaceți pagina pliantă cu ilustrarea aparatului de măsură și să o lăsați desfăcută cât timp citiți instrucțiunile de utilizare.

Utilizarea conform destinației

Aparatul de măsură este destinat măsurării depărtărilor, lungimilor, înălțimilor, distanțelor și calculării suprafețelor și volumelor.

Aparatul de măsură este adecvat pentru utilizarea în mediul interior și exterior.

Componentele illustrate

Numerotarea componentelor ilustrate se referă la schița aparatului de măsură din cadrul figurilor.

(1) ★ Tastă de favorite

(2) Func Tastă de funcții

(3) Tastă minus

(4) Afişaj

(5) ▲ Tastă pentru măsurare

(6) + Tastă plus

(7) Tastă pentru reglajele de bază

(8) Tastă de pornire-oprire-revenire

(9) Sistem de prindere a curelei de transport

(10) Plăcuță de avertizare laser

(11) Număr de serie

(12) Dispozitiv de blocare a capacului compartimentului pentru baterii

(13) Capac al compartimentului pentru baterii

(14) Filet de 1/4" stativ

(15) Lentilă receptoare

(16) Orificiu de ieşire a razei laser

(17) Curea de transport

(18) Husă de protectie

(19) Acumulator litiu-ion ^A)

(20) Dispozitiv de blocare a accumulatorului litiu-ion ^A)

292 | Română

(21) Cablu USB Type-C ^® A)B)
(22) Capac port USB ^A)

A) Accesoriiile illustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

B) USB Type-C® și USB-C® sunt mărci comerciale ale USB Implementers Forum.

Elementele de pe afişaj

(a) Plan de referință la măsurare
(b) Indicator baterie
(c) Rândurile valorilor măsurate
(d) Rând de rezultate
(e) Indicator funcție de măsurare
(f) Bară de stare
(g) Meniu Funcții
(h) Meniul Reglaje de bază
(i) Meniul Reglaje de bază suplimentare

Date tehnice

Telemetru digital cu laser GLM 50-22 GLM 50-25 G

Număr de identificare	3 601 K72 S.. 3 601 K72 V..
Domeniu de măsurare ^A)	0,05–50 m 0,05–50 m
Domeniu de măsurare (condiții nefavorabile) ^B)	0,05–20 m 0,05–20 m
Precizie de măsurare ^A)	±1,5 mm ±1,5 mm
Precizie de măsurare (condiții nefavorabile) ^B)	±3,0 mm ±3,0 mm
Cea mai mică unitate afișată 0,5 mm 0,5 mm
Aspecte generale
Temperatură de funcționare ^C)	-10 °C ... +45 °C -10 °C ... +45 °C
Temperatură de depozitare -20 °C ... +70 °C -20 °C ... +70 °C
Umiditate atmosferică relativă maximă	90 % 90 %

1 609 92A 7CD | (02.02.2022) Bosch Power Tools

Telemetru digital cu laser GLM 50-22 GLM 50-25 G

Înălțime maximă de lucru deasupra înălțimii de referință	2000 m	2000 m
Gradul de murdărie conform IEC 61010-1	2^D)	2^D)
Clasa laser 2 2
Tip laser 635 nm, < 1 mW 515 nm, < 1 mW
Divergența fasciculului laser < 1,5 mrad (unghi de 360 de grade)	< 1,5 mrad (unghi de 360 de grade)
Deconectare automată după aproximativ
– Laser 20 s 20 s
– Aparat de măsură (fără măsurare)	5 min	5 min
Baterii 2 × 1,5 V LR6 (AA) 2 × 1,5 V LR6 (AA)
Acumulatorul (accesoriu) Litiu-ion Litiu-ion
Tip BA 3.7V 1.0Ah A BA 3.7V 1.0Ah A
Număr de identificare	1 607 A35 ON8	1 607 A35 ON8
Port de încărcare USB	Type-C®	Type-C®
Cablu USB Type-C® recomandat	1 600 A01 6A8	1 600 A01 6A8
Tensiune nominală	3,7 V ---	3,7 V ---
Capacitate	1,0 Ah	1,0 Ah
Număr de celule de accumulator	1 1
Intervalul admis al temperaturilor de încărcare	0 °C ... +60 °C	0 °C ... +60 °C
Alimentatorul
Tensiune de ieșire	5,0 V ---	5,0 V ---
Current min. de ieșire	500 mA	500 mA
Alimentator recomandat ^E)	2 609 120 713 (EU)	2 609 120 713 (EU)
	2 609 120 718 (UK)	2 609 120 718 (UK)
	1 600 A01 3A0 (ARG)	1 600 A01 3A0 (ARG)

Telemetru digital cu laser GLM 50-22 GLM 50-25 G

	1 600 A01 3A1 (MEX)	1 600 A01 3A1 (MEX)
	1 600 A01 3A2 (BRL)	1 600 A01 3A2 (BRL)

A) La măsurarea de pe muchia anterioară a aparatului de măsură, pentru o capacitate ridicată de reflexie a țintei (de exemplu, un perete vopsit în alb), lumină de fundal slabă și temperatură de funcționare de 25 °C; suplimentar, se poate lua în calcul o abatere, în funcție de distanță, de ±0,05 mm/m.

B) La măsurarea de pe muchia anterioară a aparatului de măsură, pentru o capacitate ridicată de reflexie a țintei (de exemplu, un perete vopsit în alb), lumină de fundal puternică, temperatură de funcționare de 25 °C și altitudini mari. Suplimentar, se poate lua în calcul o abatere, în funcție de distanță, de ±0,15 mm/m.

C) în cadrul funcției de măsurare continuă, temperatura de funcționare atinge valoarea de +40 °C.

D) Acesta se soldează numai cu producerea de reziduuri neconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formări de condens.

E) Pentru date tehnice detaliate, accesează: https://www.bosch-professional.com/ecodesign Pentru identificarea clară a aparatului de măsură, este necesar numărul de serie (11) de pe plăcuța cu date tehnice.

Montarea/Înlocuirea bateriei

Înlocuiește întotdeauna simultan toate bateriile, respectiv toți acumulatorii. Folosește numai baterii sau acumulatori de aceeași marca și capacitate.
i Respectă polaritatea corectă conform schiței de pe partea interioară a compartimentului pentru baterii.

Scoateți bateriile, respectiv accumulatorii din aparatul de măsură atunci când urmează să nu o/îl folosiți o perioadă mai lungă de timp. În cazul depozitării mai îndelungate, bateriile/acumulatorii se pot coroda și autodescărca.

Nu depozita niciodată aparatul de măsură fără capacul compartimentului pentru baterii (13) sau fără accumulatorul litiu-ion (19) (accesoriu) montat, în special în medii cu praf sau umede.

Introducerea/Înlocuirea acumulatorului litiu-ion (accesoriu)

» Introdu accumulatorul litiu-ion (19) (accesoriu).
» Pentru extragerea accumulatorului litiu-ion (19) (accesoriu), apasă dispozitivul de blocare (20) și extrage accumulatorul litiu-ion. (vezi Fig. A, Pagina 5)

Încărcarea accumulatorului litiu-ion (accesoriu)

▶ Pentru încărcare, utilizează un cablu de rețea USB ale cărui date tehnice (tensiune și curent de încărcare) să corespundă cu cele ale sursei de rețea recomandate. Ține cont de instrucțiunile de utilizare a cablului de rețea USB.

Cablu de rețea recomandat: consultă datele tehnice.

▶ Atenție la tensiunea din rețeaua de alimentare cu energie electrică! Tensiunea din rețeaua de alimentare cu energie electrică trebuie să coincidă cu datele de pe plăcuța cu date tehnice a alimentatorului. Alimentatoarele marcate cu 230 V pot funcționa și racordate la 220 V.

i Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a accumulatorului, încarcă complet accumulatorul înainte de prima utilizare.

Pentru informații suplimentare, accesați instrucțiunile de utilizare online: www.bosch-pt.com/manuals

Functionarea

Punerea în funcțiune

▶ Nu lăsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Alte persoane ar putea fi orbite de raza laser.
▶ Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare.
Nu expuneți aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsați pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, înainte de a pune în funcțiune aparatul de măsură, lăsați-l mai întâi să se acomodeze. În cazul temperaturilor extreme sau a variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură.
Evită șocurile puternice sau căderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuezi întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei“, Pagina 299).

Pornirea/Oprirea

» Apasă tasta pentru a conecta aparatul de măsură și laserul.

296 | Română

Poți conecta aparatul de măsură și fără laser, apăsând tasta.

» Menține apăsată tasta pentru a deconecta aparatul de măsură.

Valorile memorate și setările aparatului rămân stocate în memoria acestuia.

Procesul de măsurare

După prima conectare, aparatul de măsură se află în funcția de măsurare a lungimilor. După fiecare conectare ulterioară, aparatul de măsură se află în ultima funcție de măsurare utilizată.

Pentru planul de referință la măsurare sunt disponibile trei reglaje. (vezi „Selectarea planului de referință“, Pagina 296)

» Aşază aparatul de măsură în punctul de pornire dorit pentru măsurare (de exemplu, peretele).
» După ce ai conectat aparatul de măsură cu ajutorul tastei , apasă scurt tasta pentru a conecta laserul.
» Apasă tasta pentru a declanșa măsurarea.

După finalizarea procesului de măsurare, fasciculul laser este dezactivat. Pentru o nouă măsurare, repetă această procedură.

Valorile măsurate sau rezultatele finale pot fi adunate sau scăzute.

Pentru informații suplimentare, accesăți instrucțiunile de utilizare online: www.bosch-pt.com/manuals

i Aparatul de măsură nu trebuie să fie deplasat în timpul efectuării unei măsurări (cu exceptia funcției de măsurare continuă). De aceea, așază aparatul de măsură, pe cât posibil, pe o suprafață opritoare sau pe o suprafață de sprijin solidă.
i Lentila receptoare (15) și orificiul de ieșire a razei laser (16) nu trebuie să fie acoperite în timpul măsurării.

Selectarea planului de referință

Pentru măsurare, poți alege între diferite planuri de referință:

muchia posterioară a aparatului de măsură (de exemplu, când se lucrează pe perete)

mijlocul filetului de la stativ (14) (de exemplu, la măsurarea efectuată cu stativ)

muchia anterioară a aparatului de măsură (de exemplu, la măsurarea de pe marginea unei mese)

Pentru informații suplimentare, accesăți instrucțiunile de utilizare online: www.bosch-pt.com/manuals

Meniul Reglaje de bază

În meniul Reglaje de bază găsești următoarele reglaje de bază:

• Functia de favorite
• Selectarea planului de referință (vezi „Selectarea planului de referință“, Pagina 296)
• Activarea/Dezactivarea semnalelor sonore
• Activarea/Dezactivarea sistemului de iluminare a afișajului
• Activarea/Dezactivarea modului de economisire a bateriei
• Schimbarea unității de măsură
• Activarea/Dezactivarea funcției de vibrare (GLM 50-25 G)
• Setarea limbii
• Acesarea informațiilor despre aparat
• Setarea implicită
• Memoria internă

» Apasă tasta pentru a deschide meniul Reglaje de bază.

» Selectează setarea dorită cu ajutorul tastei înu al tastei.

» Pentru a confirma o selectie, apasă tasta sau tasta.

» Pentru a părăsi meniul Reglaje de bază, apasă scurt tasta

Pentru informații suplimentare, accesăți instrucțiunile de utilizare online: www.bosch-pt.com/manuals

298 | Română

Funcțiile de măsurare

Selectarea/Modificarea funcțiilor de măsurare

În meniul de funcții găsești următoarele funcții:

• Măsurarea lungimilor
• Măsurarea continuă
• Măsurare a suprafetelor
• Măsurarea volumelor
• Măsurarea indirectă a înălțimilor
• Functia de memorie

» Apasă tasta pentru a deschide meniul Funcții.
» Selectează funcția de măsurare dorită cu ajutorul tastei sau al tastei.
» Pentru a confirma selectia, apasă tasta sau tasta.

Pentru informații suplimentare, accesați instrucțiunile de utilizare online: www.bosch-pt.com/manuals

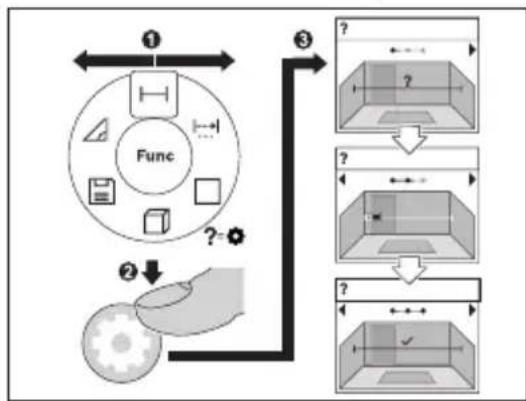

Funcție de ajutor integrată ?

Funcția de ajutor integrată în aparatul de măsură oferă animații detaliate referitoare la toate funcțiile de măsurare/procesele de măsurare.

» Deschide meniul Functii.
» Selectează funcția dorită cu ajutorul
tastei sau al tastei și ahasă
tasta
Se afișează animația cu procedura

detaliată pentru funcția de măsurare selectată.

» Apasă tasta sau pentru a afișa etapa anterioară sau următoare.

Verificarea preciziei

Verifică cu regularitate precizia de măsurare a distanțelor.

Pentru informații suplimentare, accesați instrucțiunile de utilizare online: www.bosch-pt.com/manuals

Mesajul de eroare

Dacă o măsurare nu poate fi executată corect, pe afișaj va apărea mesajul de eroare Error.

» Efectuează din nou căutarea procesului de măsurare.
» Dacă mesajul de eroare apare din nou, deconectează și reconectează aparatul de măsură și reîncepe măsurarea.

Aparatul de măsură își monitorizează funcționarea corectă pentru fiecare măsurare. Dacă se constată o defectiune, pe afișaj mai este prezentat numai simbolul alăturat, iar aparatul de măsură se deconectează. În acest caz, trimite aparatul de măsură, prin intermediul distribuitorului local, la centrul de asistență tehnică Bosch.

Întreținere și service

Întreținerea și curățarea

Depozitați și transportați aparatul de măsură numai în geanta de protecție din pachetul de livrare.

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundați aparatul de măsură în apă sau în alte lichide.

Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenți sau solventi.

Îngrijește în special lentila receptoare (15) cu aceeași atenție cu care trebuie tratați ochelarii sau lentila unui aparat de fotografiat.

Pentru reparații, expediază aparatul de măsură în geanta de protecție (18).

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

300 | Română

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Acumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restricții de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminarea

Aparatele de măsură, accumulatorii/bateriile, accesoriiile și ambalajele trebuie să fie predate la un centru de reciclare.

Nu aruncați aparatele de măsură și bateriile în gunoiul menajer!

Numai pentru statele membre UE:

Conform Directivei Europene 2012/19/UE privind deşeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, aparatele de măsură scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/ defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 300).

Български
