BRUKSANVISNING GLM 50-23 G Professional BOSCH

sv För mer information om produkten, se nätversionen av bruksanvisningen.

Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Om mätverktyget inte används i enlighet med de föreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA DESSA ANVISNINGAR SÄKERT OCH LÅT DEM FÖLJA MED MÄTVERKTYGET.

• Var försiktig. Om andra än de här angivna hanterings- eller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar.
  Mätinstrumentet levereras med en laser-varningsskylt (markerad på bilden av mätinstrumentet på grafiksidan).
  Klistra medföljande dekal i ditt eget språk över laser-varningsskylten om den avviker från språket i ditt land.

Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen.

Därigenom kan du blända personer, orsaka olyckor eller skada ögat.

• Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen.
  Gör inga ändringar på laseranordningen.
  Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen.
  Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken.
  Laserglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg.
  Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls.
  Låt inte barn använda laser-mätverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer.

112 | Svensk

Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna.
- Öppna inte batteriet. Detta kan leda till kortslutning.
Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
Om batteriet används på fel sätt, eller är skadat, finns det risk för att brännbar vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen, uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från det ej använda batteriet för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.
▶ Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.

Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

Säkerhetsanvisningar för strömkontakt

Denna kontakt är inte avsedd att användas av barn och personer med begränsade fysiska, sensoriska eller mentala förmågor eller bristande erfarenhet och kunskaper. Detta plagg får användas av barn från 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga eller med bristande kunskap och erfarenhet om de övervakas av en person som ansvarar för deras säkerhet, eller som instruerar dem i en säker hantering av kontakten och gör att de förstår de därmed förbundna riskerna. I annat fall föreligger fara för felanvändning och skador.

'Skydda kontakten mot regn och väta. Tränger vatten in i kontakten ökar risken

för elstöt.

Håll kontakten ren. Vid smuts ökar risken för elektrisk stöt.
- Kontrollera kontakten innan varje användning. Använd inte kontakten om du märker någon skada. Öppna inte kontakten på egen hand utan låt endast specialister, som använder sig av originalreservdelar reparera den. Skadade kontakter ökar risken för elstöt.

Produkt- och prestandabeskrivning

Fäll upp sidan med illustration av mätinstrumentet och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Mätverktyget är avsett för att mäta sträckor, längder, höjder, avständ samt beräkna ytareor och volymer.

Mätinstrumentet kan användas både inomhus och utomhus.

Avbildade komponenter

Numreringen av de avbildade komponenterna refererar till visningen av mätinstrumentet på bilderna.

(1) ★ Favoritknapp
(2) Func Funktionsknapp
(3) Minusknapp
(4) Display
(5) Mätknapp
(6) Plusknapp
(7) Knapp grundinställningar
(8) På-/av-/tillbaka-knapp
(9) Fäste för bärrem
(10) Laservarningsskylt

114 | Svensk

(11) Serienummer
(12) Spärr av batterifackets lock
(13) Batterifackets lock
(14) 1/4"-stativgänga
(15) Mottagningslins
(16) Utgång laserstrålning
(17) Bärrem
(18) Skyddsficka
(19) Litiumjonbatteri ^A)
(20) Spärr för litiumjonbatteriet ^A)
(21) USB Type-C®-kabel ^A)B)
(22) Skydd USB-uttag ^A)

A) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

B) USB Type-C® och USB-C® är varumärken tillhörande USB Implementers Forum.

Indikeringar

(a) Mätningens referensnivå
(b) Indikering batteristatus
(c) Mätvärdesrader
(d) Resultatrad
(e) Indikering mätfunktion
(f) Statusrad
(g) Meny Funktioner
(h) Meny Grundinställningar
(i) Meny Ytterligare grundinställningar

Tekniska data

Digital laseravständsmätare GLM 50-22 GLM 50-25 G

Artikelnummer

3 601 K72 S.. 3 601 K72 V..

Digital laseravständsmätare GLM 50-22 GLM 50-25 G

MätområdeA)	0,05-50 m	0,05-50 m
Mätområde (ogynnsamma förutsättningar)B)	0,05-20 m	0,05-20 m
MätprecisionA)	±1,5 mm	±1,5 mm
Mätprecision (ogynnsamma förutsättningar)B)	±3,0 mm	±3,0 mm
Minsta indikeringsenhet 0,5 mm 0,5 mm
Allmänt
DrifttemperaturC)	-10°C ... +45°C	-10°C ... +45°C
Förvaringstemperatur -20°C ... +70°C -20°C ... +70°C
Relativ luftfuktighet max. 90% 90%
Max. användningshöjd över referenshöjd	2000 m	2000 m
Nersmutsningsgrad enligt IEC 61010-1	2D)	2D)
Laserklass 2 2
Lasertyp 635 nm, < 1 mW 515 nm, < 1 mW
Laserstrålens divergens < 1,5 mrad (helvinkel)	< 1,5 mrad (helvinkel)
Avstängningsautomatik efter ca.
- Laser	20 s	20 s
- Mätinstrument (utan mätning)	5 min	5 min
Batterier	2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Batteri (tillbehör)	Li-jon	Li-jon
Typ	BA 3.7V 1.0Ah A	BA 3.7V 1.0Ah A
Artikelnummer	1 607 A35 ON8	1 607 A35 ON8
USB-uttag	Type-C®	Type-C®
Rekommenderad USB Type-C®-kabel	1 600 A01 6A8	1 600 A01 6A8
Märkspänning	3,7 V ---	3,7 V ---
Kapacitet	1,0 Ah	1,0 Ah
Antal battericeller	1 1

Bosch Power Tools

1 609 92A 7CD | (02.02.2022)

116 | Svensk

Digital laseravständsmätare GLM 50-22 GLM 50-25 G

Tillåtet laddningstemperaturområde	0°C ... +60°C 0°C ... +60°C
Adapter
Utgångsspänning	5,0 V 5,0 V	---
Min. utgångsström 500 mA 500 mA
Rekommenderad adapter ^E)	2 609 120 713 (EU)	2 609 120 713 (EU)
	2 609 120 718 (UK)	2 609 120 718 (UK)
	1 600 A01 3A0 (ARG)	1 600 A01 3A0 (ARG)
	1 600 A01 3A1 (MEX)	1 600 A01 3A1 (MEX)
	1 600 A01 3A2 (BRL)	1 600 A01 3A2 (BRL)

A) Vid mätning från mätinstrumentets framkant gäller vid mål med hög reflexionsförmåga (t.ex. en vitmålad vägg) att bakgrundsbelysningen ska vara svag och en drifttemperatur på 25 °C, dessutom ska en avståndsberoende avvikelse på ±0,05 mm/m beräknas.

B) Vid mätning från mätinstrumentets framkant gäller vid mål med hög reflexionsförmåga (t.ex. en vitmålad vägg) att bakgrundsbelysningen ska vara stark, en drifttemperatur på 25 °C ska föreligga och att läget ska vara högt. Räkna dessutom med en avständsberoende avvikelse på ±0,15 mm/m.

C) I funktionen permanentmätning ligger max. driftstemperatur på +40 °C.

D) Endast en icke ledande smuts förekommer, men som på grund av kondens kan bli tillfälligt ledande.

E) Ytterligare teknisk information hittar du på: https://www.bosch-professional.com/ecodesign För entydig identifiering av ditt mätinstrument finns serienumret (11) på typskylten.

Isättning och byte av batterier

i Byt alltid ut alla batterier samtidigt. Använd bara batterier med samma kapacitet och från samma tillverkare.
Se till att polerna hamnar rätt enligt bilden på insidan av batterifacket.

▶ Ta ut batterierna ur mätinstrumentet om du inte ska använda det under en längre period. Vid en längre tids förvaring kan batterierna korrodera och ladda ur sig av sig självt.

Förvara aldrig mätinstrumentet utan batterifackets lock (13) eller litiumjonbatteri (19) (tillbehör), i synnerhet inte i dammig eller fuktig omgivning.

Litiumjonbatteri (tillbehör)

Sätta i/byta litiumjonbatteri (tillbehör)

» Sätt i litiumjonbatteriet (19) (tillbehör).
» För att ta ut litiumjonbatteriet (19) (tillbehör), tryck på spärren (20) och ta ut litiumjonbatteriet. (se Bild A, Sidan 5)

Ladda litiumjonbatteriet (tillbehör)

Använd en USB-strömadapter vars tekniska data (spänning och laddström) motsvarar rekommenderad strömadapter. Beakta USB-strömadapterns bruksanvisning. Rekommenderad strömadapter: se tekniska data.
- Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på kontaktens typskylt. Kontakter för 230 V kan även användas med 220 V.

i Litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas upp i laddaren innan första användning.

För ytterligare informationer uppsöker du den online-baserade bruksanvisningen: www.bosch-pt.com/manuals

Drift

Driftstart

Lämna inte det påslagna mätverktyget utan uppsikt och stäng av mätverktyget efter användningen. Andra personer kan bländas av laserstrålen.
Skydda mätinstrumentet mot fukt och direkt solljus.
▶ Utsätt inte mätinstrumentet för extrema temperaturer eller stora temperatursvängningar. Låt det inte ligga exempelvis i bilen under en längre period. Låt mätinstrumentet bli tempererat igen efter stora temperatursvängningar innan du använder det. Vid extrema temperaturer eller temperatursvängningar kan mätinstrumentets precision påverkas.
▶ Undvik kraftiga stötar eller fall hos mätinstrumentet. Efter kraftig yttre påverkan på mätinstrumentet, utför alltid ett precisionstest (se „Precisionstest“, Sidan 121).

118 | Svensk

Slå på och stänga av

» Tryck på knappen för att slå på mätinstrumentet och lasern.

Du kan också slå på mätinstrumentet utan att slå på lasern genom att trycka på knappen

» Håll knappen intrzyckt för att stänga av mätinstrumentet.

Värdena i minnet och apparatinställningarna sparas.

Mätprocedur

Efter första påslagningen befinner sig mätinstrumentet i funktionen längdmätning. Därefter befinner sig mätinstrumentet i senast använda mätfunktion vid påslagning. Tre inställningar finns tillgängliga för mätningens referensnivå. (se „Val av referensnivå“, Sidan 118)

» Lägg mätinstrumentet på önskad startpunkt för mätningen (t.ex. vägg).
» När du har slagit på mätinstrumentet med knappen tvcker du kort på knappen för att sätta på lasern.
» Tryck på knappen för att starta mätningen.

Efter mätningen stängs laserstrålen av. För en ytterligare mätning upprepar du denna procedur.

Mätvärden eller resultat kan adderas eller subtraheras.

För ytterligare informationer uppsöker du den online-baserade bruksanvisningen: www.bosch-pt.com/manuals

Mätinstrumentet får under mätning inte förflyttas (med undantag av funktionen permanentmätning). Lägg därför upp mätinstrumentet mot fast anslag eller anliggningsyta.
i Mottagarlinsen (15) och utgången för laserstrålen (16) får inte vara övertäckta vid mätning.

Val av referensnivå

För mätning kan du välja mellan olika referensnivåer:

den bakre kanten av mätinstrumentet (t.ex. vid anliggning mot väggar)

mitten av stativgångan (14) (t.ex. vid mätning med stativ)

mätinstrumentets framkant (t.ex. vid mätning från en bordskant)

För ytterligare informationer uppsöker du den online-baserade bruksanvisningen: www.bosch-pt.com/manuals

Meny Grundinställningar

I menyn Grundinställningar hittar du följande grundinställningar:

• Favoritfunktion
• Byt referensnivå (se „Val av referensnivå“, Sidan 118)
• Aktivera/avaktivera ljudsignaler
• Tanda/släcka displaybelysning
• Aktivera/avaktivera strömsparläge
• Byta mättenhet
• Aktivera/avaktivera vibrationer (GLM 50-25 G)
• Stalla in språk
• Aktivera apparatinformation
• Fabriksinställning
• Internt minne

» Tryck på knappen för att öppna menyn Grundinställningar.
» Välj önskad inställning med knappen eller knappen .
» Tryck på knappen eller knappen för att bekräfta ditt val.
» För att lämna menyn Grundinställningar trycker du kort på knappen

För ytterligare informationer uppsöker du den online-baserade bruksanvisningen: www.bosch-pt.com/manuals

120 | Svensk

Mätfunktioner

Välj/ändra mätfunktioner

I funktionsmenyn hittar du följande funktioner:

• Längdmätning
• Permanentmätning
• Ytmätning
• Volymmätning
• Indrekt höjdmätning
• Minnesfunktion

» Tryck på knappen för att öppna menyn Funktioner.
» Välj önskad mätfunktion med knappen eller knappen .
» Tryck på knappen eller knappen för att bekräfta ditt val.

För ytterligare informationer uppsöker du den online-baserade bruksanvisningen: www.bosch-pt.com/manuals

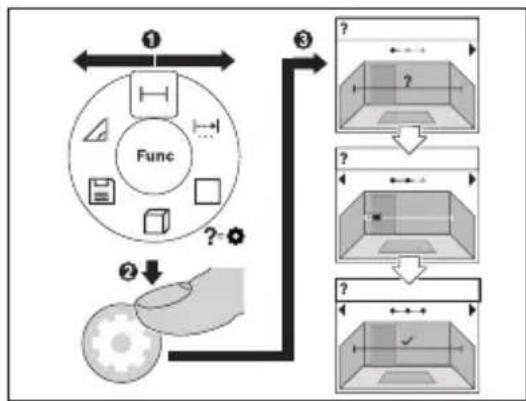

Integrerad hjälpfunktion ?

Hjälpfunktionen som är integrerad i mätinstrumentet ger dig animationer för alla mätfunktioner/mätprocesser.

» Öppna menyn Funktioner.
» Välj önskad funktion med knappen eller med knappen och tryck på

knappen

Animeringen med det detaljerade tillvägagångssättet för den valda

mätfunktionen visas.

» Tryck på knappen eller för att visa nästa resp. föregående steg.

Precisionstest

Kontrollera regelbundet avständsmätningens noggrannhet.

För ytterligare informationer uppsöker du den online-baserade bruksanvisningen: www.bosch-pt.com/manuals

Felmeddelande

Om en mätning inte kan utföras korrekt visas felmeddelandet Error på displayen.

» Försök att utföra mätningen på nytt.
» Om felmeddelandet visas igen, stäng av mätinstrumentet och slå på det igen. Starta sedan mätningen på nytt.

Mätinstrumentet övervakar korrekt funktion vid varje mätning. Om en defekt konstateras visar displayen bara symbolen bredvid och mätinstrumentet stängs av. I detta fall ska mätinstrumentet skickas till Bosch kundtjänst via din återförsäljare.

Underhåll och service

Underhåll och rengöring

Förvara och transportera endast mätverktyget i medföljande skyddsväska.

Håll alltid mätinstrumentet rent.

Sänk inte ner mätinstrumentet i vatten eller andra vätskor.

Torka av smuts med en fuktig, mjuk trasa. Använd inga rengörings- eller lösningsmedel.

Var extra noga med mottagningslinsen (15), då den kräver lika stor omsorg som ett par glasögon eller linsen på en kamera.

Skicka in mätinstrumentet i skyddsfodralet (18) vid reparation.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

122 | Svensk

Svenska

Du hittar fler kontaktuppgifter till service här:

De rekommenderade lithiumjonbatterierna är underkastade kraven för farligt gods.

Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Mätverktyg, batteri, tillbehör och förpackningar ska omhändertas på miljövänligt sätt för återvinning.

Släng inte mätverktyg och batterier i hushållsavfallet!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade mätinstrument, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Batterier:

Li-jon:

Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 122).

Norsk

» Trykk på knappen för å slå på måleverktøyet og laseren.

(16) Lasersäteen ulostuloaukko

(17) Rannehihna

(18) Suojatasku

(19) Li-ion-akku ^A)

(20) Li-ion-akun lukitsin ^A)

(21) USB Type-C®-johto ^A)B)

(22) USB-portin kansi ^A)
