Indicaciones de seguridad
Leer y observar todas las instrucciones, para trabajar sin peligro y riesgo con el aparato de medición. Si el aparato de medición no se utiliza según las presentes instrucciones, pueden menoscabarse las medidas de seguridad integradas en el aparato de medición. Jamás desvirtúe las señales de advertencia del aparato de medición. GUARDE BIEN ESTAS INSTRUCCIONES Y ADJUNTELAS EN LA ENTREGA DEL APARATO DE MEDICIÓN.
- Precaución – si se utilizan dispositivos de manejo o de ajuste distintos a los especificados en este documento o si se siguen otros procedimientos, esto puede conducir a una peligrosa exposición a la radiación.
El aparato de medición se suministra con un rótulo de advertencia láser (marcada en la representación del aparato de medición en la página ilustrada).
Si el texto del rótulo de advertencia láser no está en su idioma del país, entonces cúbralo con la etiqueta adhesiva adjunta en su idioma del país antes de la primera puesta en marcha.
No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reflejado. Debido a ello, puede deslumbrar personas, causar accidentes o dañar el ojo.
▶ Si la radiación láser incide en el ojo, debe cerrar conscientemente los ojos y mover inmediatamente la cabeza fuera del rayo.
No efectúe modificaciones en el equipamiento del láser.
▶ No utilice las gafas de visualización láser (accesorio) como gafas protectoras. Las gafas de visualización láser sirven para detectar mejor el rayo láser; sin embargo, éstas no protegen contra la radiación láser.
No utilice las gafas de visualización láser (accesorio) como gafas de sol o en el tráfico. Las gafas de visualización láser no proporcionan protección UV completa y reducen la percepción del color.
Sólo deje reparar el aparato de medición por personal técnico calificado y sólo con repuestos originales. Solamente así se mantiene la seguridad del aparato de medición.
▶ No deje que niños utilicen el aparato de medición láser sin vigilancia. Podrían des-lumbrar involuntariamente a otras personas o a sí mismo.
No trabaje con el aparato de medición en un entorno potencialmente explosivo, en el que se encuentran líquidos, gases o polvos inflamables. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.
▶ No intente abrir el acumulador. Podría provocar un cortocircuito.
En caso de daño y uso inapropiado del acumulador pueden emanar vapores. El acumulador se puede quemar o explotar. En tal caso, busque un entorno con aire fresco y acuda a un médico si nota molestias. Los vapores pueden llegar a irritar las vías respiratorias.
En el caso de una aplicación incorrecta o con un acumulador dañado puede salir líquido inflamable del acumulador. Evite el contacto con él. En caso de un contacto accidental enjuagar con abundante agua. En caso de un contacto del líquido con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.
Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.
▶ Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
▶ Utilice el acumulador únicamente en productos del fabricante. Solamente así que da protegido el acumulador contra una sobrecarga peligrosa.
48 | Español
▶ Cargue los acumuladores sólo con cargadores recomendados por el fabricante.
Existe el riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad.
Existe riesgo de explosión y cortocircuito.
Indicaciones de seguridad para fuente de alimentación enchufable
Este alimentador de red no está previsto para ser utilizado por niños y personas con capacidades físicas, sensoriales o mentales limitadas o con falta de experiencia y conocimiento. Este alimentador de red puede ser utilizado por niños de a partir de 8 años y personas con capacidades físicas, sensoriales o mentales limitadas o con falta de experiencia y conocimientos, siempre y cuando sean supervisadas por una persona responsable de su seguridad o hayan sido instruidas por dicha persona en el uso seguro del alimentador de red y comprendan los peligros que entraña. En caso contrario, existe el peligro de un manejo erróneo y lesiones.
*Mantenga el alimentador de red alejado de la lluvia o humedad. La penetración en la alimentador de red aumenta el riesgo de descarga eléctrica.
- Mantenga limpio el alimentador de red. La suciedad puede comportar un peligro de descarga eléctrica.
Antes de cada uso, compruebe el alimentador de red. No utilice el alimentador de red si detecta daños. No abra usted mismo el alimentador de red. Encargue su reparación a personal experto cualificado con piezas de repuesto originales. Los alimentadores de red dañados aumentan el riesgo de descarga eléctrica.
Descripción del producto y servicio
Despliegue y mantenga abierta la solapa con la imagen del aparato de medición mientras lee las instrucciones de manejo.
Utilización reglamentaria
La herramienta está diseñada para medir distancias, longitudes, alturas y para calcular superficies y volúmenes.
El aparato de medición es apropiado para ser utilizado en el interior y a la intemperie.
Componentes principales
La numeración de los componentes se refiere a la representación del aparato de medición en las páginas ilustradas.
(1) ★ Tecla de favoritos
(2) Func Tecla de función
(3) Tecla Menos
(4) Pantalla
(5) ▲ Tecla de medición
(6) ▶ Tecla Más
(7) Tecla de ajustes básicos
(8) Tecla de conexión/desconexión/retroceso
(9) Alojamiento del lazo de transporte
(10) Señal de aviso láser
(11) Número de serie
(12) Enclavamiento de la tapa del compartimento de las pilas
(13) Tapa del compartimento de las pilas
(14) Rosca de trípode de 1/4"
(15) Lente de recepción
(16) Salida del rayo láser
(17) Lazo de transporte
(18) Estuche de protección
(19) Bloque acumulador de iones de litio ^A)
(20) Retención del bloque acumulador de iones de litio ^A)
(21) Cable USB Type-C®A)B)
(22) Cubierta de la hembrilla USB ^A)
A) Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.
B) USB Type-C® y USB-C® son signos de marca de USB Implementers Forum.
50 | Español
Elementos de indicación
(a) Plano de referencia para la medición
(b) Indicador de pila
(c) Líneas de valores de medición
(d) Línea de resultados
(e) Indicador de función de medición
(f) Barra de estado
(g) Menú de funciones
(h) Menú de ajustes básicos
(i) Menú de otros ajustes básicos
Datos técnicos
Telémetro láser digital GLM 50-22 GLM 50-25 G
| Número de artículo | 3 601 K72 S.. 3 601 K72 V.. | |
| Margen de medición^A) | 0,05-50 m | 0,05-50 m |
| Margen de medición (condiciones desfavorables) ^B) | 0,05-20 m | 0,05-20 m |
| Precisión de la medición^A) | ±1,5 mm | ±1,5 mm |
| Exactitud de medición (condiciones desfavorables) ^B) | ±3,0 mm | ±3,0 mm |
| Unidad de indicación más pequeña | 0,5 mm | 0,5 mm |
| Generalidades | ||
| Temperatura de servicio^C) | -10°C ... +45°C | -10°C ... +45°C |
| Temperatura de almacenamiento | -20°C ... +70°C | -20°C ... +70°C |
| Humedad relativa del aire máx. | 90% | 90% |
| Altura de aplicación máx. sobre la altura de referencia | 2000 m | 2000 m |
| Grado de contaminación según IEC 61010-1 | 2^D) | 2^D) |
| Clase de láser 2 2 | ||
| Tipo de láser 635 nm, < 1 mW | 515 nm, < 1 mW | |
1 609 92A 7CD | (02.02.2022) Bosch Power Tools
Telémetro láser digital GLM 50-22 GLM 50-25 G
| Divergencia del rayo láser < 1,5 mrad (ángulo com-pleto) | < 1,5 mrad (ángulo com-pleto) |
| Sistema automático de desconexión tras aprox. | |
| – Láser 20 s 20 s | |
| – Aparato de medición (sin medi-ción) | 5 min 5 min |
| Pilas 2 × 1,5 V LR6 (AA) 2 × 1,5 V LR6 (AA) |
Bloque acumulador (accesorio) Iones de litio Iones de litio
| Modelo BA 3.7V 1.0Ah A BA 3.7V 1.0Ah A | ||
| Número de articulo | 1 607 A35 0N8 | 1 607 A35 0N8 |
| Conexión de carga USB Type-C® Type-C® | ||
| Cable USB Type-C® recomendado | 1 600 A01 6A8 | 1 600 A01 6A8 |
| Tensión nominal | 3,7 V --- | 3,7 V --- |
| Capacidad | 1,0 Ah | 1,0 Ah |
| Cantidad de celdas de acumulador 1 | 1 | |
| Margen admisible de la temperatura de carga | 0 °C ... +60 °C | 0 °C ... +60 °C |
Alimentador de red
| Tensión de salida | 5,0 V --- | 5,0 V --- |
| mín. corriente de salida 500 mA | 500 mA | |
| Fuente de alimentación enchufable recomendadaE) | 2 609 120 713 (EU) | 2 609 120 713 (EU) |
| 2 609 120 718 (UK) | 2 609 120 718 (UK) | |
| 1 600 A01 3A0 (ARG) | 1 600 A01 3A0 (ARG) | |
| 1 600 A01 3A1 (MEX) | 1 600 A01 3A1 (MEX) |
52 | Español
Telémetro láser digital GLM 50-22 GLM 50-25 G
1 600 A01 3A2 (BRL) 1 600 A01 3A2 (BRL)
A) En el caso de mediciones desde el borde delantero del aparato de medición, rige para una alta reflectividad del objetivo (p. ej. una pared pintada de color blanco), una iluminación de fondo débil y una temperatura de servicio de 25 °C, adicionalmente se debe contar con una desviación dependiente de la distancia de ±0,05 mm/m.
B) En el caso de mediciones desde el borde delantero del aparato de medición, rige para una alta reflectividad del objetivo (p. ej. una pared pintada de color blanco), una iluminación de fondo intensa, una temperatura de servicio de 25 °C y gran altitud. Adicionalmente se debe contar con una desviación dependiente de la distancia de ±0,15 mm/m.
C) En la función de medición continua, la máx. temperatura de servicio asciende a +40 °C.
D) Sólo se produce un ensuciamiento no conductor, sin embargo ocasionalmente se espera una conductividad temporal causada por la condensación.
E) Datos técnicos adicionales se encuentran bajo: https://www.bosch-professional.com/ecodesignPara la identificación unívoca de su aparato de medición sirve el número de serie (11) en la placa de características.
Colocar/cambiar pilas
Siempre sustituya todas las pilas o acumuladores al mismo tiempo. Solamente utilice pilas o acumuladores del mismo fabricante e igual capacidad.
i Observe en ello la polaridad correcta conforme a la representación en el lado interior del compartimento de pilas.
▶ Retire las pilas o los acumuladores del aparato de medición, si no va a utilizarlo durante un periodo prolongado. Tras un tiempo de almacenaje prolongado, las pilas y los acumuladores se pueden llegar a corroer o autodescargar.
No guarde nunca el aparato de medición sin la tapa del compartimento de las pilas (13) o el bloque acumulador de iones de litio (19) (accesorio) en su lugar, especialmente en entornos polvorientos o húmedos.
Bloque acumulador de iones de litio (accesorio)
Colocar/cambiar el bloque acumulador de iones de litio (accesorio)
» Coloque el bloque acumulador de iones de litio (19) (accesorio).
» Para retirar el bloque acumulador de iones de litio (19) (accesorio), presione la retención (20) y retire el bloque acumulador de iones de litio. (ver Fig. A, Página 5)
Cargar el bloque acumulador de iones de litio (accesorio)
Para la carga, utilice una fuente de alimentación USB cuyos datos técnicos (tensión y corriente de carga) correspondan a los de la fuente de alimentación recomendada. Observe las instrucciones de servicio de la fuente de alimentación USB. Fuente de alimentación recomendada: ver datos técnicos.
- ¡Observe la tensión de red! La tensión de la fuente de corriente debe coincidir con las indicaciones de la placa de características de la fuente de alimentación enchufable. Las fuentes de alimentación enchufables marcadas con 230 V pueden funcionar también a 220 V.
Los acumuladores de iones de litio se entregan parcialmente cargados debido a la normativa de transporte internacional. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cargue completamente el acumulador.
Para obtener informaciones adicionales, visite las instrucciones de servicio online: www.bosch-pt.com/manuals
Operación
Puesta en marcha
No deje sin vigilancia el aparato de medición encendido y apague el aparato de medición después del uso. El rayo láser podría deslumbrar a otras personas.
▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición a temperaturas extremas o fluctuaciones de temperatura. No la deje, por ejemplo, durante un tiempo prolongado en el automóvil. En caso de fuertes fluctuaciones de temperatura, deje que se estabilice primero la temperatura de la herramienta de medición antes de la puesta en servicio. Las temperaturas extremas o los cambios bruscos de temperatura pueden afectar a la exactitud del aparato de medición.
Evite que el aparato de medición reciba golpes o que caiga. Si el aparato de medición padece fuertes impactos externos, deberá realizar siempre una comprobación de precisión (ver "Comprobación de la exactitud", Página 57) antes de continuar con los trabajos.
» Presione la tecla para conectar el aparato de medición y el láser.
54 | Español
También puede conectar el aparato de medición sin el láser presionando la tecla.
» Mantenga presionada la tecla para desconectar el aparato de medición.
Los valores y los ajustes del aparato que se encuentran en la memoria se conservan.
Proceso de medición
Tras la primera conexión, el aparato de medición se encuentra en la función de medición de longitudes. Tras cada siguiente conexión, el aparato de medición se encuentra en la última función de medición utilizada.
Existen tres ajustes para el plano de referencia de la medición. (ver "Selección del plano de referencia", Página 54)
» Coloque la herramienta de medición en el punto de inicio deseado de la medición (p. ej. pared).
» Si ha conectado el aparato de medición con la tecla, entonces presione brevemente la tecla para conectar el láser.
» Presione la tecla para activar la medición.
Tras el proceso de medición, el rayo láser se desconecta. Para realizar otra medición repita este proceso.
Los valores de medición o los resultados finales se pueden sumar o restar.
Para obtener informaciones adicionales, visite las instrucciones de servicio online: www.bosch-pt.com/manuals
El aparato no deberá moverse al realizar la medición (excepto en la función de medición permanente). Por esta razón, coloque el aparato de medición en lo posible en una superficie fija de tope o de apoyo.
El lente de recepción (15) y la salida de la radiación láser (16) no deben estar cubiertos durante una medición.
Selección del plano de referencia
Para la medición puede elegir entre diferentes planos de referencia:
el borde trasero del aparato de medición (p. ej. al aplicar en paredes),
el centro de la rosca del trípode (14) (p. ej. para mediciones con trípode)
el borde delantero del aparato de medición (p. ej. al medir desde un borde de mesa)
Para obtener informaciones adicionales, visite las instrucciones de servicio online: www.bosch-pt.com/manuals
Menú Ajustes básicos
En el menú Ajustes básicos se encuentran los siguientes ajustes básicos:
- Función de favoritos
- Cambio de plano de referencia (ver "Selección del plano de referencia", Página 54)
- Conectar/desconectar las señales de sonido
- Conexión/desconexión de la iluminación de la pantalla
- Conexión/desconexión del modo de ahorro de pilas
- Cambio de la unidad de medida
- Conexión/desconexión de las vibraciones (GLM 50-25 G)
- Ajuste del idioma
- Aceso a la información del aparato
- Ajuste de fábrica
- Memoria interna
» Presione la tecla 🍒 para abrir el menú Ajustes básicos.
» Seleccione el ajuste deseado con la tecla y la tecla.
» Para confirmar una selección, presione la tecla. Fola tecla.
» Para abandonar el menú Ajustes básicos presione brevemente la tecla
Para obtener informaciones adicionales, visite las instrucciones de servicio online: www.bosch-pt.com/manuals
56 | Español
Funciones de medición
Seleccionar/modificar funciones de medición
En el menú de funciones se encuentran las siguientes funciones:
- Medición de longitudes
- Medición permanente
- Medición de superficie
- Medición de volumen
- Medición indirecta de altura
- Función de memoria
» Presione la tecla ypara abrir el menú Funciones.
» Seleccione la función de medición deseada con la tecla ▶la tecla .
» Para confirmar la selección, presione la tecla fóna tecla.
Para obtener informaciones adicionales, visite las instrucciones de servicio online: www.bosch-pt.com/manuals

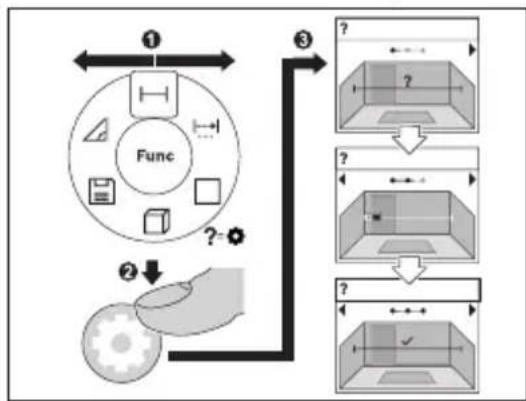

Función de ayuda integrada ?
La función de ayuda integrada en el aparato de medición ofrece animaciones detalladas de todas las funciones y los procesos de medición.
» Abra el menú Funciones.
» Seleccione la función deseada con la te-
cla o con la tecla y presione la te-
cla
Se muestra la animación del procedi-
miento detallado de la función de medición seleccionada.
» Presione la tecla ▶, para visualizar el paso siguiente o el anterior.
Comprobación de la exactitud
Compruebe con regularidad la exactitud de la medición de la distancia.
Para obtener informaciones adicionales, visite las instrucciones de servicio online: www.bosch-pt.com/manuals
Aviso de fallo
Si no se puede realizar correctamente una medición, se indica el mensaje de error Error en la pantalla.
» Intente realizar de nuevo el proceso de medición.
» Si aparece de nuevo el mensaje de error, desconecte y conecte de nuevo el aparato de medición e inicie nuevamente la medición.
El aparato de medición vigila el correcto funcionamiento durante cada medición. Si se detecta un defecto, la pantalla sólo indica aún el símbolo adyacente y el aparato de medición se desconecta. En este caso, haga llegar el aparato de medición a través de su concesionario al servicio postventa Bosch.
Mantenimiento y servicio
Mantenimiento y limpieza
Solamente guarde y transporte el aparato de medición en el estuche de protección adjunto.
Mantenga limpio siempre el aparato de medición.
No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No utilice ningún detergente o disolvente.
En particular, cuide el lente receptor (15) con el mismo cuidado con el que deben tratarse las gafas o el lente de una cámara.
En caso de reparación, envíe el aparato de medición en el estuche de protección (18).
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo:
www.bosch-pt.com
58 | Español
El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.
Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.
España
Robert Bosch España S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
Direcciones de servicio adicionales se encuentran bajo:
Los acumuladores de iones de litio recomendados están sujetos a los requerimientos de la ley de mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones.
En el envío por terceros (p.ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.
Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país.
Eliminación
La herramienta de medición, el acumulador o las pilas, los accesorios y los embalajes deberán someterse a un proceso de reciclaje que respete el medio ambiente.
¡No arroje los aparatos de medición y los acumuladores o las pilas a la basura!
Sólo para los países de la UE:
De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y su realización en la legislación nacional y la directiva europea 2006/66/CE, los aparatos de medición que ya no son aptos para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.
En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.
Accumuladores/pilas:
Iones de Litio:
Por favor, observe las indicaciones en el apartado Transporte (ver "Transporte", Página 58).
El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.
Português
(11) Número de série
Accumulator litiu-ion (accesoriu)
B) USB Type-C® un USB-C® ir firmas USB Implementers Forum tirdzniecibas zîmes.
