GLM 50-23 G Professional - өлшеу құралдары BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Лазерлі қашықтық өлшегіш
Бренд	Bosch
Модель	GLM 50-23 G Professional
Қашықтық диапазоны	0,05 – 50 м
Өлшеу дәлдігі	±1,5 мм (қолайлы жағдайларда), ±3,0 мм (қолайсыз жағдайларда)
Ең кіші дисплей бірлігі	0,5 мм
Лазер класы	2
Лазер түрі	635 нм, < 1 мВт
Қуат көзі	2 LR6 (AA) батареясы немесе литий-ионды аккумулятор (аксессуар, 3,7 В / 1,0 А·с)
Жұмыс температурасы	-10 °C-тан +45 °C-қа дейін
Сақтау температурасы	-20 °C-тан +70 °C-қа дейін
Өлшеу функциялары	Қашықтық, аудан, көлем, үздіксіз өлшеу, жанама биіктік өлшеу, жады
Дисплей	Артқы жарығы бар экран
Анықтамалық жазықтық	Алдыңғы жиек, артқы жиек, штативтің бұрандалы ортасы
Штативке арналған бұранда	1/4"
Күтім және тазалау	Жұмсақ ылғалды шүберекпен тазалаңыз, жуғыш заттар мен еріткіштерді қолданбаңыз
Қауіпсіздік	Лазер класы 2: сәулеге қарамаңыз, адамдарға бағыттамаңыз
Қосалқы бөлшектер және жөндеу мүмкіндігі	Bosch сатудан кейінгі қызметі, қосалқы бөлшектер www.bosch-pt.com сайтында қолжетімді
Жинақтағы аксессуарлар	Қол бау, қорғаныс қабы, батареялар (нұсқасына қарай), USB Type-C® кабелі (аксессуар)
Өлшемдері (Ұ x Е x Б)	Шамамен 120 x 50 x 30 мм (бағалау)
Салмағы	Шамамен 150 г (батареяларсыз)

Жиі қойылатын сұрақтар - GLM 50-23 G Professional BOSCH

Лазерді белсендірмей қашықтық өлшегішті қалай қосуға болады?

Лазерсіз құрылғыны қосу үшін (Қосу/Өшіру/Қайту) пернесін басыңыз.

Максималды өлшеу қашықтығы қандай?

Қолайлы жағдайларда (шағылыстыратын нысана, аз жарық) қашықтық 0,05-тен 50 метрге дейін.

Өлшеудің анықтамалық жазықтығын қалай өзгертуге болады?

Негізгі параметрлер мәзірінде Анықтамалық жазықтықты өзгерту опциясын таңдап, алдыңғы жиек, артқы жиек немесе штативтің бұрандалы ортасы арасында таңдаңыз.

Экранда 'Error' пайда болса не істеу керек?

Өлшеуді қайтадан орындап көріңіз. Қате сақталса, құрылғыны өшіріп, қайта қосыңыз. Мәселе жалғасса, Bosch сатудан кейінгі қызметіне хабарласыңыз.

Құрылғыны қалай тазалау керек?

Жұмсақ ылғалды шүберекті қолданыңыз, жуғыш заттар мен еріткіштерді қолданбаңыз. Құрылғыны ешқашан суға батырмаңыз.

Қандай батареяларды қолдану керек?

Бірдей маркалы және сыйымдылықтағы екі LR6 (AA) батареясын қолданыңыз. Қосымша литий-ионды аккумуляторды да пайдалануға болады.

Үздіксіз өлшеу функциясын қалай қосуға болады?

Функциялар мәзірінде Үздіксіз өлшеу таңдаңыз. Лазер қосулы күйде қалады және қашықтық үздіксіз жаңартылып отырады.

Құрылғы суға төзімді ме?

Құрылғы суға батыруға арналмаған. Оны ылғалдан қорғаңыз және жаңбырға ұшыратпаңыз.

Кірістірілген көмек функциясын қалай пайдалануға болады?

Функциялар мәзірін ашыңыз, қажетті функцияны таңдаңыз және процедураны түсіндіретін анимацияны көру үшін ? пернесін басыңыз.

Сериялық нөмірді қайдан табуға болады?

Сериялық нөмір құрылғының атаулық белгісінде орналасқан, нұсқаулықта (11) белгісімен көрсетілген.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GLM 50-23 G Professional BOSCH

Пайдалану нұсқаулығының түпнұсқасы

Түпнұсқа нұсқаулық

Өнім бойынша қосымша мәліметтерді алу үшін пайдалану бойынша онлайн нұсқаулықты қараңыз.

Еуразия экономикалық одағына (Кеден одағына) мүше мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде және өнім корпусында көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Қызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

- жауын-шашын кезінде сыртта (далада) пайдаланбаңыз

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

- өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жиілігі

Әр пайдаланудан соң өнімді тазалау ұсынылады.

Сақтау

• құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек – сақтау кезінде температураның кенет ауытқуынан қорғау керек – егер құрал жұмсақ сөмке немесе пластик кейсте жеткізілсе, оны осы өзінің қорғағыш қабында сақтау ұсынылады – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150-69 (Шарт 1) құжатын қараңыз

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. – тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) құжатын оқыңыз.

Қауіпсіздік нұсқаулары

Өлшеу құралымен қауіпсіз және сенімді жұмыс істеу үшін барлық нұсқаулықтарды оқып орындау керек. Өлшеу құралын осы нұсқауларға сай пайдаланбау өлшеу құралындағы кірістірілген қауіпсіздік шараларына жағымсыз әсер етеді. Өлшеу құралындағы ескертулерді көрінбейтін қылмаңыз. ОСЫ НҰСҚАУЛАРДЫ САҚТАП, ӨЛШЕУ ҚҰРАЛЫН БАСҚАЛАРҒА БЕРГЕНДЕ ОЛАРДЫ ҚОСА ҰСЫНЫҢЫЗ.

▶ Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса, бұл қауіпті сәулеге шалынуға алып келуі мүмкін. ▶ Өлшеу құралы лазер ескерту тақтасымен бірге жеткізіледі (графика бетіндегі өлшеу құралының суретінде белгіленген). ▶ Егер лазер ескерту тақтасының мәтіні еліңіздің тілінде болмаса, алғаш рет қолданысқа енгізбес бұрын оның орнына еліңіздің тіліндегі жапсырманы жабыстырыңыз.

Лазер сәулесін адамдарға немесе жануарларға бағыттамаңыз және өзіңіз де тікелей немесе шағылысқан лазер сәулесіне қарамаңыз. Бұл адамдардың көзін шағылдыруы мүмкін, сәтсіз оқиғаларға әкелуі немесе көзге зақым келтіруі мүмкін.

▶ Егер лазер сәулесі көзге түссе, көздерді жұмып, басты сәуледен ары қарату керек. Лазер құрылғысында ешқандай өзгерту орындамаңыз. ▶ Лазер көру көзілдірігін (керек-жарак) қорғаныш көзілдірігі ретінде пайдаланбаңыз. Лазер көру көзілдірігі лазер сәулесін жақсырақ көру үшін қолданылады, алайда лазер сәулесінен қорғамайды. Лазер көру көзілдірігін (керек-жарак) күннен қорғайтын көзілдірік ретінде немесе жол қозғалысында пайдаланбаңыз. Лазер көру көзілдірігі ультракүлгін сәулелерден толық қорғанысты қамтамасыз етпейді және түсті сезу қабілетін азайтады. ▶ Өлшеу құралын тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы өлшеу құрал қауіпсіздігін сақтайсыз. Балаларға лазер өлшеу құралын бақылаусыз пайдалануға рұқсат етпеңіз. Олар басқа адамдардың немесе өзінің көзін абайсыздан шағылыстыруы мүмкін. Жанатын сұйықтықтар, газдар немесе шаң жиылған жарылыс қаупі бар ортада өлшеу құралын пайдаланбаңыз. Өлшеу құралы ұшқын шығарып, шаңды жандырып, өрт тудыруы мүмкін. ▶ Аккумуляторды ашпаңыз. Қысқа тұйықталу қаупі бар. Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін. Аккумулятор дұрыс пайдаланылмаған немесе зақымдалған жағдайда, аккумулятордан сұйықтық ағуы мүмкін. Оған тимеңіз. Кездейсоқ теріге тигенде, сол жерді сумен шайыңыз. Сұйықтық көзге тисе, медициналық көмек алыңыз. Аккумулятордағы сұйықтық теріні тітіркендіруі немесе күйдіруі мүмкін. ▶ Шеге немесе бұрауыш сияқты ұшты заттар немесе сыртқы әсер арқылы аккумулятор зақымдануы мүмкін. Бұл қысқа тұйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін. Пайдаланылмайтын аккумуляторды түйіспелерді тұйықтауы мүмкін қыстырғыштардан, тиындардан, кілттерден, шегелерден, винттерден және басқа ұсақ темір заттардан сақтаңыз. Аккумулятор түйіспелерінің арасындағы қысқа тұйықталу күйіктерге немесе өртке әкелуі мүмкін. ▶ Бұл аккумуляторды тек қана осы өндіруші өнімдерінде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жүктеуден сақтайсыз.

Аккумуляторлық батареяны тек өндіруші көрсеткен зарядтау құрылғысымен зарядтаңыз. Зарядтау құрылғысы белгілі бір аккумуляторлар түріне арналған, оны басқа аккумуляторларды зарядтау үшін пайдалану өрт қаупін тудырады.

Аккумуляторды жылудан, сондай-ақ, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз.

Жарылыс және қысқа тұйықталу қаупі туындайды.

Штепсельдік қуат блогы бойынша қауіпсіздік техникасының нұсқаулары

▶ Осы штекерлік қуат блогын балалар және дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар пайдаланбауы тиіс. Осы штекерлік қуат блогын 8 жастан асқан балалар және дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты адамның бақылауында болған және штекерлік қуат блогын қауіпсіз пайдалану туралы нұсқау алып, қатысты тәуекелдерді түсінген жағдайда ғана пайдалана алады. Кері жағдайда дұрыс пайдаланбау және жарақат алу қаупі туындайды.

*Штекерлік қуат блогын жаңбырдан немесе ылғалдан қорғаңыз. Штекерлік қуат блогының ішіне су кірсе, ток соғу қаупі артады.

▶ Штекерлік қуат блогын таза ұстаңыз. Құрылғының ластануы ток соғу қаупін тудырады. Штекерлік қуат блогын әр пайдалану алдында тексеріңіз. Зақымдарды байқасаңыз, штекерлік қуат блогын пайдаланбаңыз. Штекерлік қуат блогын өзіңіз ашпаңыз, оны тек білікті маманға және түпнұсқа бөлшектермен жөндетіңіз. Зақымдалған штекерлік қуат блогы ток соғу қаупін арттырады.

Өнім және қуат сипаттамасы

Өлшеу құралының суреті бар бетті ашып, пайдалану нұсқаулығын оқу кезінде оны ашық ұстаңыз.

Мақсаты бойынша қолдану

Өлшеу құралы қашықтықтарды, ұзындықтарды, биіктіктерді, аралықтарды өлшеуге және жазықтықтар мен көлемдерді есептеуге арналған.

Өлшеу құралы ішкі мен сыртқы аймақтарда пайдалануға арналған.

Көрсетілген компоненттер

Көрсетілген компоненттердің нөмірлері суреттердегі өлшеу құралының көрсетіліміне қатысты болып келеді.

(1) ★"Тандаулы" түймесі

(2) Func Функциялық түйме

(3) Минус түймесі

(4) Дисплей

(5) ▲ Өлшеу түймесі

(6) + Плюс түймесі

(7) Параметрлерді реттеу түймесі

(8) Қосу/өшіру/артқа түймесі

(9) Бекіту бауы

(10) Лазер ескерту тақтасы

(11) Сериялық нөмір

(12) Батарея бөлімі қақпағының бекіткіші

(13) Батарея бөлімінің қақпағы

(15) Қабылдау линзасы

(16) Лазер сәулесінің шығысы

(17) Тасымалдау белдігі

(18) Қорғаныш қалта

(19) Литий-ионды аккумулятор жинағы ^A)

(20) Литий-ионды аккумулятор жинағының бекіткіші A)

(21) USB Type-C® кабелі A) B)

(22) USB уясының қақпағы A)

A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

B) USB Type-C® және USB-C® – USB Implementers Forum ұйымының сауда белгілері.

Индикация элементтері

(a) Өлшеудің негізгі жазықтығы (b) Батарея индикаторы (c) Өлшеу мәндерінің жолақтары (d) Нәтижелер жолағы (e) Өлшеу функциясының индикаторы (f) Күй панелі (g) Функциялар мәзірі (h) Негізгі реттеулер мәзірі (i) Негізгі реттеулердің кейінгі мәзірі

Техникалық мәліметтер

Сандык лазер қашықтық өлшегіші	GLM 50-22 GLM 50-25 G
Өнім нөмірі	3 601 K72 S..	3 601 K72 V..
Өлшеу диапазоны A)	0,05–50 м	0,05–50 м
Өлшеу диапазоны (жағымсыз жағдайлар) B)	0,05–20 м	0,05–20 м
Өлшеу дәлдігі A)	±1,5 мм	±1,5 мм
Өлшеу дәлдігі (жағымсыз жағдайлар) B)	±3,0 мм	±3,0 мм
Ең кіші индикация бірлігі 0,5 мм 0,5 мм
Жалпы жағдайлар
Жұмыс температурасы C)	-10 °C ... +45 °C	-10 °C ... +45 °C
Сақтау температурасы –20 °C ... +70 °C –20 °C ... +70 °C
Салыстырмалы ауа ылғалдылығы, макс.	90 %	90 %
Негізгі биіктіктің үстіндегі макс. пайдалану биіктігі	2000 м	2000 м
Ластану дәрежесі IEC 61010-1 стандарты бойынша	2 D)
Лазер класы 2 2

Bosch Power Tools 1 609 92A 7CD | (02.02.2022)

264 | Қазақ

Сандык лазер қашықтық өлшегіші	GLM 50-22 GLM 50-25 G
Лазер түрі 635 нм, < 1 мВт 515 нм, < 1 мВт
Лазер сәулесінің айырмашылығы	< 1,5 мрад (толық бұрыш)	< 1,5 мрад (толық бұрыш)
Автоматты түрде өшіру құрылғысы шамамен мына уақыттан кейін
– Лазер 20 с 20 с
– Өлшеу құралы (өлшеусіз) 5 мин 5 мин
Батареялар 2 × 1,5 В LR6 (AA) 2 × 1,5 В LR6 (AA)
Аккумулятор блогы (керек- жарак)	Литий-ион	Литий-ион
Түрі ВА 3.7V 1.0Ah А ВА 3.7V 1.0Ah А
Өнім нөмірі	1 607 A35 0N8	1 607 A35 0N8
USB зарядтау ұяшығы Type-C® Type-C®
Қсынылатын USB Type-C® кабелі	1 600 A01 6A8	1 600 A01 6A8
Номиналды кернеу	3,7 В 3,7 В	—
Қуаты	1,0 А-сағ	1,0 А-сағ
Аккумуляторлық элементтердің саны	1	1
Рұқсат етілген зарядтау температурасының диапазоны	0 °C ... +60 °C	0 °C ... +60 °C
Штепсельдік қуат блогы
Шығыс кернеу	5,0 В 5,0 В	—
Мин. шығыс ток	500 мА	500 мА
Қсынылатын штепсельдік қуат блогы E)	2 609 120 713 (EU)	2 609 120 713 (EU)
	2 609 120 718 (UK)	2 609 120 718 (UK)
	1 600 A01 3A0 (ARG)	1 600 A01 3A0 (ARG)
	1 600 A01 3A1 (MEX)	1 600 A01 3A1 (MEX)

Сандық лазер қашықтық өлшегіші

A) Өлшеу құралының алдыңғы жиегінен өлшегенде, нысананың жоғары шағылысу дәрежесі (мысалы, ақ түспен боялған қабырға), әлсіз фондық жарықтандыру және 25 °C жұмыс температурасы үшін қолданылады. Сондай-ақ қашықтыққа қатысты ±0,05 мм/м ауытқу күтіледі. B) Өлшеу құралының алдыңғы жиегінен өлшегенде, нысананың жоғары шағылысу дәрежесі (мысалы, ақ түспен боялған қабырға), қатты фондық жарықтандыру және 25 °C жұмыс температурасы мен теңіз деңгейінен жоғары биіктік үшін қолданылады. Оған қоса қашықтыққа байланысты болатын ±0,15 мм/м шамасындағы ауытқуды есепке алу керек. C) Үздіксіз өлшеу режимінде макс. жұмыс температурасы +40 °C құрайды. D) Тек қана тоқ өткізбейтін лас пайда болады, бірақ кейбір жағдайларда еру нәтижесінде тоқ өткізу қабілеті пайда болуы күтіледі. E) Қосымша техникалық деректерді мына жерден қараңыз: https://www.bosch-professional.com/ecodesign Өлшеу құралының фирмалық тақтайшасындағы сериялық нөмір (11) оны бірмағыналы түрде сәйкестендіруге көмектеседі.

Батареяны енгізу/алмастыру

i Барлық батареяларды немесе аккумуляторларды бір уақытта алмастырыңыз. Тек бірдей өндіруші ұсынған және бірдей куатты батареяларды немесе аккумуляторларды пайдаланыңыз. Батарея бөлімінің ішіндегі суретте көрсетілгендей полюстердің дұрыс орналасуын қамтамасыз етіңіз.

▶ Өлшеу құралын ұзақ уақыт пайдаланбасаңыз, батареяларды немесе аккумуляторларды өлшеу құралынан шығарып алыңыз. Ұзақ уақыт жатқан батареялар немесе аккумуляторлар тот басуы және зарядын жоғалтуы мүмкін.

Өлшеу құралын (13) батарея бөлімінің қақпағынсыз немесе (19) (керек-жарак) литий-ионды батареясынсыз пайдаланбаңыз (әсіресе шаң және ылғал жерде).

Литий-ионды аккумулятор блогы (керек-жарак)

Литий-ионды аккумулятор блогын (керек-жарак) енгізу/алмастыру

Литий-ионды аккумулятор блогын (19) (керек-жарак) салыңыз.

Литий-ионды аккумулятор блогын (19) (керек-жарак) шығару үшін бекіткішті (20) басыңыз да, литий-ионды аккумулятор блогын шығарып алыңыз. (қараңыз Сур. А, Бет 5)

Зарядтау үшін USB куат блогын, ұсынылған куат блогына сәйкес келетін техникалық сипаттамаларды (кернеу және ток) пайдаланыңыз. USB куат блогын пайдалану нұсқауларын орындаңыз. Ұсынылатын куат көзі: техникалық деректерді қараңыз. Желілік кернеуге назар аударыңыз! Ток көзінің кернеуі штепсельдік куат блогының фирмалық тақтайшасындағы мәліметтерге сәйкес келуі тиіс. 230 В деп белгіленген штепсельдік куат блоктарын 220 В шамасында да пайдалануға болады.

Литий-ионды батареялар халықаралық тасымалдау режімдеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятор өнімділігін қамтамасыз ету үшін оны ең бірінші рет пайдаланбай тұрып толық зарядтаңыз.

Қосымша ақпарат алу үшін онлайн пайдалану бойынша нұсқаулықты мына жерден қараңыз: www.bosch-pt.com/manuals

Пайдалану

Іске қосу

Қосулы зарядтау құралын бақылаусыз қалдырмаңыз және өлшеу құралын пайдаланудан соң өшіріңіз. Лазер сәулесімен адамдардың көзін шағылыстыру мүмкін. Өлшеу құралын суықтан және тікелей күн сәулелерінен сақтаңыз. Өлшеу құралына айрықша температура немесе температура тербелулері әсер етпеуі тиіс. Оны мысалы автокөлікте ұзақ уақыт қалдырмаңыз. Үлкен температуралық ауытқулар жағдайында алдымен өлшеу құралының температурасын дұрыс пайдаланыңыз. Айрықша температура немесе температура тербелулері кезінде өлшеу құралының дәлдігі төмендеуі мүмкін. Өлшеу құралын қатты соққыдан немесе құлап түсуден сақтаңыз. Өлшеу құралына қатты сыртқы әсерлер тигеннен кейін, жұмысты жалғастырудан бұрын әрдайым дәлдік тексерісін (қараңыз „Дәлдік тексерісі“, Бет 270) орындау керек.

Қосу/өшіру

Өлшеу құралы мен лазерді қосу үшін түймесін басыңыз.

түймесін басу арқылы өлшеу құралын лазерсіз де қосуға болады.

Өлшеу құралын өшіру үшін түймесін басып тұрыңыз.

Жадта тұрған мәндер мен құрылғы реттеулері сақталады.

Өлшеу процесі

Алғаш рет қосылғаннан кейін, өлшеу құралы ұзындықты өлшеу функциясында тұрады. Өлшеу құралы кейін әр қосылған сайын соңғы пайдаланылған өлшеу функциясында тұрады.

Өлшеудің негізгі жазықтығы үшін үш реттеу қолжетімді. (қараңыз „Негізгі жазықтықты таңдау“, Бет 268)

Өлшеу құралын өлшеудің қажетті бастапқы нүктесіне (мысалы, қабырғаға) қойыңыз.

Өлшеу құралын ③ түймесі арқылы қосқаннан кейін, лазерді қосу үшін түймесін қысқаша басыңыз.

Өлшеуді іске қосу үшін түймесін басыңыз.

Өлшеп болғаннан кейін лазер сәулесі өшеді. Кейінгі өлшеу үшін осы әрекетті қайталаңыз.

Өлшеу мәндерін немесе соңғы нәтижелерді қосуға немесе алуға болады.

Қосымша ақпарат алу үшін онлайн пайдалану бойынша нұсқаулықты мына жерден қараңыз: www.bosch-pt.com/manuals

i Өлшеу кезінде өлшеу құралын жылжыту мүмкін емес (ұзақтықты өлшеу функциясын қоспағанда). Сондықтан өлшеу құралын мүмкіндігінше берік тіреу немесе жанасу бетіне қойыңыз.

① Қабылдау линзасы (15) мен лазер сәулесінің шығысын (16) өлшеу кезінде жабуға болмайды.

Негізгі жазықтықты таңдау

Өлшеу үшін әртүрлі негізгі жазықтықтардың арасынан таңдауға болады:

өлшеу құралының артқы жиегін (мысалы, қабырғаға орналастырғанда)

штатив ирек оймасының (14) ортасын (мысалы, штативпен өлшегенде)

өлшеу құралының алдыңғы жиегін (мысалы, үстел жиегінен өлшегенде)

Қосымша ақпарат алу үшін онлайн пайдалану бойынша нұсқаулықты мына жерден қараңыз: www.bosch-pt.com/manuals

Өлшеу құралының параметрлері

Герізірі реттеулпер мазірінде томендегі герізірі реттеулпер 6ап:

• Таңдаулы функция
• Негізгі жазықтықты өзгерту (қараңыз „Негізгі жазықтықты таңдау“, Бет 268)
• Дыбыстық сигналды қосу/өшіру
• Дисплей жарығын қосу/өшіру
• Батарея қуатын үнемдеу режимін қосу/өшіру
• Өлшем бірлігін ауыстыру
• Дрілді қосу/өшіру (GLM 50-25 G)
• Құрылғы туралы ақпаратты шақыру
• Зауыт орнатылымы

» Herizri petteulper мәзірін ашу үшін құймесін басыңыз. » Қажетті параметрді немесе түймесі көмегімен таңдаңыз. » Таңдауды растау үшін інемесе түймесін басыңыз.

» Herizri retteulper мәзірінен шығу үшін өймесін қысқаша басыңыз.

Қосымша ақпарат алу үшін онлайн пайдалану бойынша нұсқаулықты мына жерден қараңыз: www.bosch-pt.com/manuals

Өлшеу функциялары

Өлшеу функцияларын таңдау/өзгерту

Функциялар мәзірінде төмендегі функциялар бар:

• Ұзындықты өлшеу
• Қашықтықты өлшеу
• Жазықтықты өлшеу
• Көлемді өлшеу
• Жанама биіктікті өлшеу
• Сактау функциясы

» Функциялар мәзірін ашу үшін түймесін басыңыз. » Қалаулы өлшеу функциясын немесе түймесі арқылы таңдаңыз. » Таңдауды растау үшін немесе түймесін басыңыз.

Қосымша ақпарат алу үшін онлайн пайдалану бойынша нұсқаулықты мына жерден қараңыз: www.bosch-pt.com/manuals

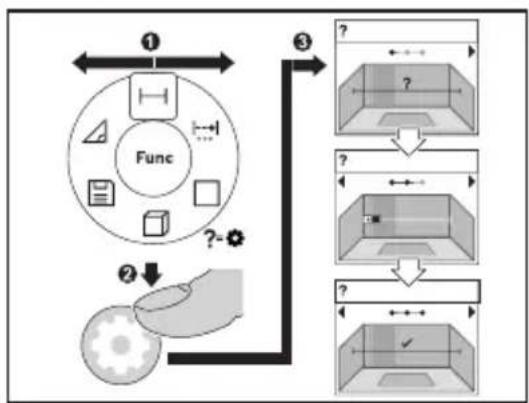

Кіріктірілген анықтама функциясы

Өлшеу құралына кіріктірілген анықтама функциясы барлық өлшеу функцияларына/өлшеу процестеріне анимацияны ұсынады.

» Функциялар мәзірін ашыңыз. » + немесе түймесі көмегімен

қажетті функцияны таңдаңыз, түймесін басыңыз.

Анимация таңдалған өлшеу функциясы бойынша егжей-тегжейлі нұсқаулармен бірге көрсетіледі.

» Алдыңғы немесе келесі қадамды көру үшін немесе түймесін басыңыз.

Дәлдік тексерісі

Қашықтықты өлшеу дәлдігін жүйелі түрде тексеріп тұрыңыз.

Қосымша ақпарат алу үшін онлайн пайдалану бойынша нұсқаулықты мына жерден қараңыз: www.bosch-pt.com/manuals

Қате туралы хабар

Егер өлшеу дұрыс орындалмайтын болса, дисплейде Error қате туралы хабары көрсетіледі.

Кайта өлшеп көріңіз. Қате туралы хабар қайтадан пайда болса, өлшеу құралын өшіріп қосып, өлшеуді бастаңыз.

Өлшеу құралы әрбір өлшеудің дұрыс орындалуын бақылайды. Ақаулық анықталса, дисплейде тек іргелес белгі көрсетіледі және өлшеу құралы өшіп қалады. Бұл жағдайда өлшеу құралыңызды сатушыңыз арқылы Bosch қызмет көрсету орталығына апарыңыз.

Техникалық күтім және қызмет

Қызмет көрсету және тазалау

Өлшеу құралын тек жеткізілген қорғайтын қабында сақтаңыз немесе тасымалдаңыз.

Өлшеу құралын таза ұстаңыз.

Өлшеу құралын суға немесе басқа сұйықтықтарға батырмаңыз.

Ластануларды суланған, жұмсақ шүберекпен сүртіңіз. Жуғыш заттарды немесе еріткіштерді пайдаланбаңыз.

Қабылдау линзасына (15) көзілдірікке немесе фотоаппарат объективіне күтім көрсеткендей күтім көрсетіңіз.

Жөндеу қажет болғанда, өлшеу құралын қорғаныш қабында (18) жіберіңіз.

Тұтынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жөндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарақтары туралы сұрақтарыңызға жауап береді.

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ!

Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тұтынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы қ.,

Қазақстан Республикасы

050012

Мұратбаев к., 180 үй

"Гермес" БО, 7 қабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пункттерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Қызмет көрсету орталықтарының басқа да мекенжайларын мына жерден қараңыз:

Ұсынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша құжаттарсыз тасымалдай алады.

272 | Казак

Үшінші тұлғалар (мысалы, әуе көлігі немесе жіберу) орамаға және маркаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жүктерді тасымалдау маманымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша ұлттық ережелерді сақтаңыз.

Кәдеге жарату

Өлшеу құралын, аккумуляторын/батареяларын, оның жабдықтары мен орамасын қоршаған ортаны қорғайтын ретте кәдеге жарату орнына тапсыру қажет.

Өлшеу құралдарын және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU еуропалық директивасы және оның ұлттық заңнамада қолданылуы бойынша пайдалануға бұдан былай жарамсыз өлшеу құралдарын және 2006/66/EC еуропалық директивасы бойынша зақымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өңдеуге жіберу қажет.

Қате жолмен кәдеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондық:

Тасымалдау бөліміндегі, бетіндегі нұсқауларды орындаңыз (қараңыз „Тасымалдау“, Бет 271) сенсорлық пернемен растаңыз.
