NÁVOD K OBSLUZE GLM 50-23 G Professional BOSCH

cs Původní návod k používání

Čeština....Stránka 190

cs Doplňující informace k výrobku naleznete v online návodu k obsluze.

Bezpečnostní upozornění

Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přečíst a dodržovat veškeré pokyny. Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.

Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se prováději jiné postupy, může to mít za následek vystavení nebezpečnému záření.
▶ Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce s obrázky).
▶ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.

Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslnění osob, nehody nebo poškození zraku.

▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.

▶ Na laserovém zařízení neprovádějte žádné změny.

Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.

Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.

Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.

▶ Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe.
S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytéct hořlavá kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud se kapalina dostane do očí, vyhledejte navíc lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučené výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, pokud se bude používat s jinými akumulátory.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Bezpečnostní upozornění pro síťový zdroj

Tento síťový zdroj není určený k tomu, aby ho použivaly děti a osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi. Tento síťový zdroj mohou používat děti od 8 let a osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo nedostatečnými zkušenostmi a vědomostmi pouze tehdy, pokud na ně dohlíží

Bosch Power Tools 1 609 92A 7CD | (02.02.2022)

192 | Čeština

osoba zodpovědná za jejich bezpečnost nebo pokud je tato osoba instruovala ohledně bezpečného zacházení se síťovým zdrojem a chápou nebezpečí, která jsou s tím spojená. V opačném případě hrozí nebezpečí nesprávné obsluhy a zranění.

*Chraňte síťový zdroj před deštěm a vlhkem. Vniknutí vody do síťového zdroje

zvyšuje nebezpečí úrazu elektrickým proudem.

▶ Sítový zdroj se musí udržovat v čistotě. Při znečištění hrozí nebezpečí úrazu elektrickým proudem.
▶ Před každým použitím síťový zdroj zkontrolujte. Pokud zjistíte poškození, síťový zdroj nepoužívejte. Neotevírejte sami síťový zdroj a nechte ho opravit pouze kvalifikovanými odbornými pracovníky a pouze za použití originálních náhradních dílů. Poškozené síťové zdroje zvyšují riziko úrazu elektrickým proudem.

Otočte vyklápěcí stranu se zobrazením měřícího přístroje a nechte tuto stranu během čtení návodu k obsluze otočenou.

Použití v souladu s určeným účelem

Měřicí přístroj je určený k měření vzdáleností, délek, výšek, odstupů a pro výpočet ploch a objemů.

Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení měřicího přístroje na obrázcích.

(1) ★ Tlačítko oblíbené funkce
(2) Func Funkční tlačítko
(3) Tlačítko minus
(4) Displej
(5) ▲ Tlačítko měření
(6) ▶ Tlačítko plus
(7) Tlačítko základních nastavení
(8) Tlačítko zapnutí/vypnutí/zpět

(9) Úchyt poutka
(10) Varovný štítek laseru
(11) Sériové číslo
(12) Aretace krytu přihrádky pro baterie
(13) Kryt přihrádky pro baterie
(14) Stativový závit 1/4"
(15) Přijímací čočka
(16) Výstup laserového paprsku
(17) Poutko
(18) Ochranné pouzdro
(19) Lithium-ionotový akumulátor ^A)
(20) Aretace lithium-ionotového akumulátoru ^A)
(21) Kabel USB Type-C ^®A)B)
(22) Kryt zdířky USB ^A)

A) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

B) USB Type-C® a USB-C® jsou chráněné značky organizace USB Implementers Forum.

Indikační prvky

(a) Referenční rovina měření

(b) Ukazatel baterie

(c) Rádky změřených hodnot

(d) Rádek výsledku

(e) Ukazatel měřicí funkce

(f) Stavová lišta

(g) Nabídka Funkce

(h) Nabídka Základní nastavení

(i) Nabídka dalších základních nastavení

194 | Čeština

Technické údaje

Digitální laserový dálkoměr GLM 50-22 GLM 50-25 G
Číslo zboží	3 601 K72 S.. 3 601 K72 V..
Měřicí rozsahA)	0,05–50 m	0,05–50 m
Měřicí rozsah (nepříznivé podmínky)B)	0,05–20 m	0,05–20 m
Přesnost měřeníA)	±1,5 mm	±1,5 mm
Přesnost měření (nepříznivé podmínky)B)	±3,0 mm	±3,0 mm
Nejmenší zobrazená jednotka 0,5 mm 0,5 mm
Všeobecné informace
Provozní teplotaC)	-10 °C až +45 °C	-10 °C až +45 °C
Skladovací teplota –20 °C až +70 °C –20 °C až +70 °C
Relativní vlhkost vzduchu max. 90 % 90 %
Max. nadmořská výška pro použití 2 000 m 2 000 m
Stupeň znečištění podleIEC 61010-1	2D)	2D)
Třída laseru 2 2
Typ laseru 635 nm, < 1 mW	515 nm, < 1 mW
Divergence laserového paprsku	< 1,5 mrad (plný úhel)	< 1,5 mrad (plný úhel)
Automatické vypnutí po cca
– Laser	20 s	20 s
– Měřicí přístroj (bez měření)	5 min	5 min
Baterie	2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Akumulátor (příslušenství)	Lithium-iontový	Lithium-iontový
Typ	BA 3.7V 1.0Ah A	BA 3.7V 1.0Ah A
Číslo zboží	1 607 A35 ON8	1 607 A35 ON8
USB nabíjecí přípojka	Type-C®	Type-C®
Doporučený kabel USB Type-C®	1 600 A01 6A8	1 600 A01 6A8
Jmenovité napětí	3,7 V ---	3,7 V ---
Kapacita	1,0 Ah	1,0 Ah

1609 92A 7CD | (02.02.2022)
Bosch Power Tools

Digitální laserový dálkoměr GLM 50-22 GLM 50-25 G

Počet akumulátorových článků 1 1
Dovolený rozsah teploty při nabíjení	0 °C až +60 °C	0 °C až +60 °C
Sítový zdroj
Výstupní napětí	5,0 V 5,0 V	---
Min. výstupní proud 500 mA 500 mA
Doporučený sítový zdroj ^E)	2 609 120 713 (EU)	2 609 120 713 (EU)
	2 609 120 718 (UK)	2 609 120 718 (UK)
	1 600 A01 3A0 (ARG)	1 600 A01 3A0 (ARG)
	1 600 A01 3A1 (MEX)	1 600 A01 3A1 (MEX)
	1 600 A01 3A2 (BRL)	1 600 A01 3A2 (BRL)

A) Při měření od přední hrany měřicího přístroje, platí pro vysokou odrazivost cíle (např. na bílo natřená zed'), slabé osvětlení pozadí a provozní teplotu 25 °C; navíc je třeba počítat s odchylkou ±0,05 mm/m v závislosti na vzdálenosti.
B) Při měření od přední hrany měřicího přístroje, platí pro vysokou odrazivost cíle (např. na bílo natřená zed'), silné osvětlení pozadí, provozní teplotu 25 °C a vysoké polohy. Navíc je potřeba počítat s odchylkou v závislosti na vzdálenosti ±0,15 mm/m.
C) Ve funkci trvalého měření je max. provozní teplota +40 °C.
D) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením.
E) Další technické údaje najdete na: https://www.bosch-professional.com/ecodesign K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (11) na typovém štítku.

Vložení/výměna baterie

Vyměňte vždy všechny baterie, resp. akumulátory současně. Použijte pouze baterie nebo akumulátory jednoho výrobce a stejné kapacity.
i Přitom dodržujte správnou polaritu podle vyobrazení na vnitřní straně přihrádky baterie.

Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie, resp. akumulátory. Baterie a akumulátory mohou pří delším skladování korodovat a samy se vybít.

196 | Čeština

Měřicí přístroj nikdy neskladujte bez nasazeného krytu přihrádky pro baterie (13) nebo lithium-ionotového akumulátoru (19) (příslušenství), zejména v prašném nebo vlhkém prostředí.

Lithium-ionotový akumulátor (příslušenství)

Nasazení/výměna lithium-ionotového akumulátoru (příslušenství)

» Nasad'te lithium-ionotový akumulátor (19) (příslušenství).
» Pro vyjmutí lithium-iontového akumulátoru (19) (příslušenství) stiskněte aretaci (20) a lithium-iontový akumulátor vyjměte. (viz Obr. A, Stránka 5)

Nabíjení lithium-ionotového akumulátoru (příslušenství)

K nabíjení používejte síťový zdroj USB, jehož technické údaje (napětí a nabíjecí proud) odpovídají údajům doporučeného síťového zdroje. Řid’te se návodem k obsluze síťového zdroje USB.

Doporučený sítový zdroj: Viz technické údaje.

Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku síťového adaptéru. Síťové adaptéry označené 230 V lze používat také s 220 V.

i Lithium-ionotové akumulátory jsou v souladu s mezinárodními přepravními předpisy dodávány částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Provoz

Uvedení do provozu

Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.
▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot.

Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teplot nechte měřicí

přístroj nejprve vytemperovat, než ho uvedete do provozu. Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.

▶ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystavený působení silných vnějších vlivů, měli byste před další prací vždy provést kontrolu přesnosti (viz „Kontrola přesnosti“, Stránka 200).

Zapnutí a vypnutí

» Stiskněte tlačítko ▲ro zapnutí měřicího přístroje a laseru.

Můžete také zapnout měřicí přístroj bez laseru stisknutím tlačítka

» Pro vypnutí měřicího přístroje podržte stisknuté tlačítko

Hodnoty a nastavení prístroje uložené v paměti zůstanou zachované.

Proces měření

Po prvním zapnutí se měřicí přístroj nachází ve funkci měření délky. Po každém zapnutí se měřicí přístroj nachází v naposledy používané měřicí funkci.

Pro referenční rovinu měření jsou k dispozici tři nastavení. (viz „Volba referenční roviny“, Stránka 198)

» Položte měřicí přístroj na požadovaný výchozí bod měření (např. zed').

» Pokud jste měřicí přístroj zapnuli tlačítkem pro zapnutí laseru krátce stiskněte tlačítko

» Stiskněte tlačítko ▲ro spuštění měření.

Po procesu měření se laserový paprsek vypne. Pro další měření tento postup opakujte. Naměřené hodnoty nebo finální výsledky lze sčítat nebo odčítat.

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Měřicí přístroj se nesmí během měření pohybovat (s výjimkou funkce trvalého měření). Proto měřicí přístroj pokud možno přikládejte k pevné dorazové nebo opěrné ploše.

Přijímací čočka (15) a výstup laserového paprsku (16) nesmí být při měření zakryté.

198 | Čeština

Volba referenční roviny

Pro měření můžete volit mezi různými referenčními rovinami:

zadní hranu měřicího přístroje (např. při přikládání ke zdi)

střed závitu stativu (14) (např. pro měření se stativem)

přední hranu měřicího přístroje (např. při měření od hrany stolu)

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Nabídka Základní nastavení

V nabídce Základní nastavení najdete následující základní nastavení:

• Oklíbená funkce
• Změna referenční roviny (viz „Volba referenční roviny“, Stránka 198)
• Zapnutí/vypnutí akustických signálů
• Zapnutí a vypnutí osvětlení displeje
• Zupnutí a vypnutí režimu úspory baterií
• Změna měrné jednotky
• Zapnutí a vypnutí vibrací (GLM 50-25 G)
• Nastavení jazyka
• Zobrazení informací o přístroji
• Výrobní nastavení
• Interní paměť

» Stiskněte tlačítko 📞o otevření nabídky Základní nastavení.
» Tlačítkem nebo tlačítkem zvolte požadované nastavení.
» Pro potvrzení výběru stiskněte tlačítko nebo tlačítko .

» Pro opuštění nabídky Základní nastavení krátce stiskněte tlačitko

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Měřící funkce

Volba/změna měřicích funkcí

V nabídce Funkce najdete následující funkce:

• Měření délky
• Trvalé měření
• Měření plochy
• Měrení objemu
• Nepřímé měření výšky
• Funkce paměti

» Stiskněte tlačítko pro otevření nabídky Funkce.
» Tlačítkem nebo tlačítkem zvolte požadovanou funkci.
» Pro potvrzení výběru stiskněte tlačítko nebo tlačítko .

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

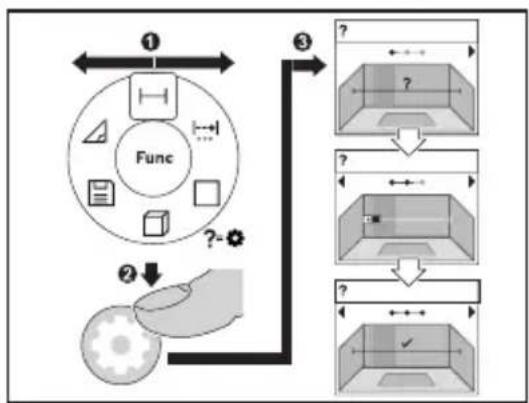

Integrovaná funkce nápovědy ?

Funkce nápovědy v měřicím přístroji obsahuje animace ke všem funkcím měření / procesům měření.

» Otevřete nabídku Funkce.
» Požadovanou funkci zvolte tlačítkem

nebo tlačítkem -potvrd'te

tlačítkem

Zobrazí se animace s podrobným postupem pro zvolenou funkci měření.

200 | Čeština

» Pro zobrazení dalšího, resp. předchozího kroku stiskněte tlačítko mebo .

Kontrola presnosti

Pravidelně kontrolujte přesnost měření vzdálenosti.

Další informace najdete v online návodu k použití: www.bosch-pt.com/manuals

Chybové hlášení

Když není možné správně provést měření, zobrazí se na displeji chybové hlášení Error.

» Zkuste proces měření opakovat.
» Pokud se znovu objeví chybové hlášení, vypněte a zapněte měřicí přístroj a spustte měření znovu.

Měřicí přístroj monitoruje správnou funkci při každém měření. Pokud je zjištěna závada, na displeji se zobrazí již jen vedle vyobrazený symbol a měřicí přístroj se vypne. V takovém případě zašlete měřicí přístroj prostřednictvím svého prodejce do servisu Bosch.

Údržba a servis

Údržba a čištění

Měřicí přístroj uchovávejte a převážejte pouze v dodané ochranné tašce.

Udržujte měřicí přístroj vždy čistý.

Měřicí přístroj neponořujte do vody nebo jiných kapalin.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.

Zejména přijímací čočku (15) ošetřujte se stejnou pečlivostí jako při zacházení s brýlemi nebo čočkou fotoaparátu.

V prípadě opravy posílejte měřicí prístroj v ochranném pouzdru (18).

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved'te 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další adresy servisů najdete na:

Doporučené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat.

Dodržujte také případné další národní předpisy.

Likvidace

Měřicí přístroje, akumulátory/baterie, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Měřicí přístroje a akumulátory/baterie nevyhazujte do domovního odpadu!

202 | Slovenčina

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné měřicí přístroje a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Li-Ion:

Řid’te se pokyny v části Přeprava (viz „Přeprava“, Stránka 201).

Slovenčina

(2) Func Tlačidlo funkcií

(3) Tlačidlo Mínus

(4) Displej

(5) ▲ Tlačidlo merania

(6) + Tlačidlo Plus

Stred závitu statívu (14) (napr. pri meraní so statívom)

» Na potvrdenie výberu stlačte tlačidlo falebo tlačidlo .

» Menu Základné nastavenia opustíte krátkym stlačením tlačidla

Výber/zmena meracích funkcií

» Stlačte tlačidlo, aby ste otvorili menu Funkcie.
» Vyberte požadovanú meraciu funkciu tlačidlom alebo tlačidlom .
» Na potvrdenie výberu stlačte tlačidlo ralebo tlačidlo .

Měřicí přístroje a akumulátory/baterie nevyhazujte do domovního odpadu!

Len pre krajiny EÚ:

Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 352).

Hrvatski

Sigurnosne napomene
