Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht genomen worden om gevaarloos en veilig met het meetgereedschap te werken. Wanneer het meetgereedschap niet volgens de beschikbare aanwijzingen gebruikt wordt, kunnen de geïntegreerde veiligheidsvoorzieningen in het meetgereedschap belemmerd worden. Maak waarschuwingsstickers op het meetgereedschap nooit onleesbaar. BEWAAR DEZE AANWIJZINGEN ZORGVULDIG EN GEEF ZE BIJ HET DOORGEVEN VAN HET MEETGEREEDSCHAP MEE.

▶ Voorzichtig – wanneer andere dan de hier aangegeven bedienings- of afstelvoorzieningen gebruikt of andere methods uitgevoerd worden, kan dit resulteren in een gevaarlijke blootstelling aan straling.
- Het meetgereedschap is voorzien van een laser-waarschuwingsplaatje (aangegeven op de weergave van het meetgereedschap op de pagina met afbeeldingen).
Is de tekst van het laser-waarschuwingsplaatje niet in uw taal, plak dan vóór het eerste gebruik de meegeleverde sticker in uw eigen taal hieroverheen.

Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of gereflecteerde laserstraal. Daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen.

Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddellijk uit de straal bewogen worden.
▶ Breng geen wijzigingen aan de laserinrichting aan.
- Gebruik de laserbril (accessoire) niet als veiligheidsbril. De laserbril dient voor het beter herkennen van de laserstraal; deze beschermt echter niet tegen de laserstraling.
- Gebruik de laserbril (accessoire) niet als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en vermindert het waarnemen van kleuren.
Laat het meetgereedschap alleen repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.
▶ Laat kinderen het lasermeetgereedschap niet zonder toezicht gebruiken. Zij zouden per ongeluk andere personen of zichzelf kunnen verblinden.

▶ Werk met het meetgereedschap niet in een omgeving waar ontploffingsgevaar heerst en zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevin- den. In het meetgereedschap kunnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.
▶ Open de accu niet. Er bestaat gevaar voor kortsluiting.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren.
Bij verkeerd gebruik of een beschadigde accu kan brandbare vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties of verbrandingen leiden.
▶ Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die overbrugging van de contacten zouden kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
- Gebruik de accu alleen in producten van de fabrikant. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.
▶ Laad de accu's alleen op met oplaadapparaten die door de fabrikant aangeraden worden. Door een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat bij gebruik met andere accu's brandgevaar.

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdu-rend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Veiligheidsaanwijzingen voor voedingsadapter

Deze voedingsadapter is niet bestemd voor gebruik door kinderen en personen met beperkte lichamelijke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis. Deze voedingsadapter kan door kinderen vanaf 8 jaar evenals door personen met beperkte lichamelijke, zintuiglijke of geestelijke capaciteiten of gebrek aan ervaring en kennis gebruikt worden, mits zij onder toezicht staan van een persoon die voor hun veiligheid verantwoordelijk is, of door deze in het veilige gebruik van de voedingsadapter geïnstrueerd werden en zij de hiermee

88 | Nederlands

verbonden gevaren begrijpen. Anders bestaat er gevaar voor verkeerde bediening en verwondingen.

Houd de voedingsadapter uit de buurt van regen of natheid. Het binnendringen

van water in een voedingsadapter verhoogt het risico van een elektrische schok.

▶ Houd de voedingsadapter schoon. Door vervuiling bestaat er gevaar voor een elektrische schok.
- Controleer de voedingsadapter vóór elk gebruik. Gebruik de voedingsadapter niet, als u beschadigingen vaststelt. Open de voedingsadapter niet zelf en laat deze uitsluitend repareren door gekwalificeerd geschoold personeel en alleen met originele vervangingsonderdelen. Beschadigde voedingsadapters vergroten het risico van een elektrische schok.

Beschrijving van product en werking

Vouw de uitvouwbare pagina met de afbeelding van het meetgereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

Beoogd gebruik

Het meetgereedschap is bestemd voor het meten van afstanden, lengtes, hoogtes, afstanden en voor het berekenen van oppervlaktes en volumes.

Het meetgereedschap is geschikt voor gebruik binnenshuis en buitenshuis.

Afgebeelde componenten

De componenten zijn genummerd zoals op de weergave van het meetgereedschap in de afbeeldingen.

(1) ★ Favorieten-toets
(2) Func Functietoets
(3) Min-toets
(4) Display
(5) ▲ Meettoets
(6) Plus-toets
(7) Toets basisinstellingen
(8) Aan-Uit-Terug-toets

(9) Opname draaglus
(10) Laser-waarschuwingsplaatje
(11) Serienummer
(12) Vergrendeling van het batterijvakdeksel
(13) Batterijvakdeksel
(14) 1/4"-statiefschroefdraad
(15) Ontvangstlens
(16) Uitgang laserstraal
(17) Draaglus
(18) Opbergetui
(19) Li-Ion-occupack ^A)
(20) Vergrendeling van Li-lon-occupack ^A)
(21) USB Type-C®-kabel ^A)B)
(22) Afdekking USB-poort ^4

A) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

B) USB Type-C® en USB-C® zijn handelsmerken van het USB Implementers Forum.

Aanduidingselementen

(a) Referentievlak van de meting

(b) Batterij-aanduiding

(c) Meetwaarderegels

(d) Resultaatregel

(e) Aanduiding meetfunctie

(f) Statusbalk

(g) Menu Functions

(h) Menu Basisinstellingen

(i) Menu verdere basisinstellingen

Technische gegevens

Digitale laserafstandsmeter GLM 50-22 GLM 50-25 G
Productnummer	3 601 K72 S.. 3 601 K72 V..
Meetbereik^A)	0,05-50 m	0,05-50 m
Meetbereik (ongunstige omstandigheden) ^B)	0,05-20 m	0,05-20 m
Meetnauwkeurigheid^A)	±1,5 mm	±1,5 mm
Meetnauwkeurigheid (ongunstige omstandigheden)^B)	±3,0 mm	±3,0 mm
Kleinste aanduidingseenheid 0,5 mm 0,5 mm
Algemeen
Gebruikstemperatuur^C)	-10°C ... +45°C	-10°C ... +45°C
Opslagtemperatuur -20°C ... +70°C -20°C ... +70°C
Relatieve luchtvochtigheid max. 90% 90%
Max. gebruikshoogte boven referentiehoogte	2000 m	2000 m
Vervuilingsgraad volgensIEC 61010-1	2^D)	2^D)
Laserklasse 2 2
Lasertype 635 nm, < 1 mW 515 nm, < 1 mW
Divergentie van laserstraal < 1,5 mrad (volledige hoek)		< 1,5 mrad (volledige hoek)
Automatische uitschakeling na ca.
- Laser	20 s	20 s
- Meetgereedschap (zonder meting)	5 min	5 min
Batterijen	2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Accupack (accessoire)	Li-Ion	Li-Ion
Type	BA 3.7V 1.0Ah A	BA 3.7V 1.0Ah A
Productnummer	1 607 A35 ON8	1 607 A35 ON8
USB-laadaansluiting	Type-C®	Type-C®
Aanbevolen USB Type-C®-kabel	1 600 A01 6A8	1 600 A01 6A8

1609 92A 7CD | (02.02.2022)
Bosch Power Tools

Digitale laserafstandsmeter GLM 50-22 GLM 50-25 G

Nominale spanning	3,7 V 3,7 V	---
Capaciteit 1,0 Ah 1,0 Ah
Aantal accucellen 1 1
Toegestaan oplaadtemperatuurbereik	0 °C ... +60 °C 0 °C ... +60 °C
Voedingsadapter
Uitgangsspanning	5,0 V 5,0 V	---
Min. uitgangsstroom 500 mA 500 mA
Aanbevolen voedingsadapter ^E)	2 609 120 713 (EU)	2 609 120 713 (EU)
	2 609 120 718 (UK)	2 609 120 718 (UK)
	1 600 A01 3A0 (ARG)	1 600 A01 3A0 (ARG)
	1 600 A01 3A1 (MEX)	1 600 A01 3A1 (MEX)
	1 600 A01 3A2 (BRL)	1 600 A01 3A2 (BRL)

A) Bij meting vanaf voorkant van het meetgereedschap, geldt voor een hoog reflectievermogen van het doel (bijv. een wit geverfde muur), zwakke achtergrondverlichting en een gebruikstemperatuur van 25 °C; daarnaast moet rekening worden gehouden met een van de afstand afhankelijke afwijking van ± 0,05 mm/m.

B) Bij meting vanaf voorkant van het meetgereedschap, geldt voor een hoog reflectievermogen van het doel (bijv. een wit geverfde muur), sterke achtergrondverlichting en een gebruikstemperatuur van 25 °C en grote hoogtes. Daarnaast moet rekening worden gehouden met een van de afstand afhankelijke afwijking van ± 0,15 mm/m.

C) In de functie permanente meting bedraagt de max. gebruikstemperatuur +40 °C.

D) Er ontstaat slechts een niet geleidende vervuiling, waarbij echter soms een tijdelijke geleidbaarheid wort verwacht door bedauwing.

E) Meer technische gegevens vindt u op: https://www.bosch-professional.com/ecodesign Het serienummer (11) op het typeplaatje dient voor een duidelijke identificatie van uw meetgereedschap.

Batterij plaatsen/verwisselen

Verwissel altijd alle batterijen of accu's tegelijkertijd. Gebruik alleen batterijen of accu's van één fabrikant en met dezelfde capaciteit.

Let er hierbij op dat de polen juist worden geplaatst volgens de afbeelding op de binnenkant van het batterijvak.

92 | Nederlands

Haal de batterijen of accu's uit het meetgereedschap, wanneer u dit langere tijd niet gebruikt. Als de batterijen of accu's lang worden bewaard, kunnen deze gaan corroderen en zichzelf ontladen.
Bewaar het meetgereedschap nooit zonder aangebracht batterijvakdeksel (13) of Li-lon-occupack (19) (accessoire), vooral in een stoffige of vochtige omgeving is dit belangrijk.

Li-Ion-accupack (accessoire)

Li-lon-accupack (accessoire) plaatsen/vervangen

» Plaats het Li-Ion-accupack (19) (accessoire).
» Voor het verwijderen van het Li-Ion-occupack (19) (accessoire) duwt u op de vergrendeling (20) en verwijdert u het Li-Ion-occupack. (zie Afb. A, Pagina 5)

Li-Ion-accupack (accessoire) opladen

• Gebruik voor het opladen een USB-voedingsadapter waarvan de technische gegevens (spanning en laadstroom) overeenkomen met die van de aanbevolen voedingsadapter. Lees hiervoor goed de gebruiksaanwijzing van de USB-voedingsadapter. Aanbevolen voedingsadapter: zie technische gegevens.
  ▶ Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van de voedingsadapter. Met 230 V aangeduide voedings-adapters kunnen ook met 220 V worden gebruikt.

i Lithium-Ion-accu's worden vanwege internationale transportvoorschriften gedeeltelijk geladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u vóór het eerste gebruik de accu volledig op.

Raadpleeg voor aanvullende informatie de online-gebruiksaanwijzing: www.bosch-pt.com/manuals

Gebruik

Ingebruikname

Laat het ingeschakelde meetgereedschap niet onbeheerd achter en schakel het meetgereedschap na gebruik uit. Andere personen kunnen door de laserstraal verblind worden.
▶ Bescherm het meetgereedschap tegen vocht en fel zonlicht.
Stel het meetgereedschap niet bloot aan extreme temperaturen of temperatuurschommelingen. Laat het bijv. niet gedurende langere tijd in de auto liggen. Laat het meetgereedschap bij grotere temperatuurschommelingen eerst op temperatuur komen, voordat u het in gebruik neemt. Bij extreme temperaturen of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig beïnvloed worden.
▶ Vermijd krachtige stoten of vallen van het meetgereedschap. Na sterke invloeden van buitenaf op het meetgereedschap moet u vóór het verder werken altijd een nauwkeurigheidscontrole (zie „Nauwkeurigheidscontrole“, Pagina 96) uitvoeren.

In-/uitschakelen

» Druk op de toets om het meetgereedschap en de laser in te schakelen.

U kunt het meetgereedschap ook zonder de laser inschakelen door op de toets drukken.

» Houd de toets ingedrukt om het meetgereedschap uit te schakelen.

De in het geheugen aanwezige waarden en toestelinstellingen blijven behouden.

Meetprocedure

Na de eerste keer inschakelen bevindt het meetgereedschap zich in de functie lengtemeting. Telkens na het verder inschakelen bevindt het meetgereedschap zich in de laatst gebruikte meetfunctie.

Voor het referentievlak van de meting zijn drie instellingen beschikbaar. (zie „Referentievlak kiezen“, Pagina 94)

» Plaats het meetgereedschap op het gewenste startpunt van de meting (bijv. muur).
» Wanneer u het meetgereedschap met de toets heeft ingeschakeld, dan drukt u kort op de toets am de laser in te schakelen.
» Druk op de toets om de meting te activeren.

94 | Nederlands

Na het meten wordt de laserstraal uitgeschakeld. Voor nog een meting herhaalt u deze procedure.

Meetwaarden of eindresultaten kunnen opgeteld of afgetrokken worden.

Raadpleeg voor aanvullende informatie de online-gebruiksaanwijzing: www.bosch-pt.com/manuals

Het meetgereedschap mag tijdens een meting niet worden bewogen (met uitzondering van de functie continueming). Leg daarom het meetgereedschap indien mogelijk tegen een vast aanslag- of oplegvlak.

De ontvangstlens (15) en de uitgang van de laserstraal (16) mogen bij een meting niet afgedekt zijn.

Referentievlak kiezen

Voor de meting kunt u uit verschillende referentievlakken kiezen:

de achterkant van het meetgereedschap (bijv. als het tegen een muur wordt gelegd)

het midden van de statiefschroefdraad (14) (bijv. voor metingen met statief)

de voorkant van het meetgereedschap (bijv. bij het meten vanaf de rand van een tafel)

Raadpleeg voor aanvullende informatie de online-gebruiksaanwijzing: www.bosch-pt.com/manuals

Menu Basisinstellingen

In het menu Basisinstellingen vindt u de volgende basisinstellingen:

• Favorieten-functie
• Referentievlak wisselen (zie „Referentievlak kiezen“, Pagina 94)
• Geluidssignalen in-/uitschakelen
• Displayverlichting in-/uitschakelen
• Batterijspaarstand in-/uitschakelen

• Maateenheid wisselen

• Tölling in-/uitschakelen (GLM 50-25 G)

• Taa instellen
• Toestelinformatie opvragen
• Fabrieksinstelling
• Intern geheugen

» Druk op de toets • om het menu Basisinstellingen te openen.
» Kies de gewenste instelling met de toets ▶ of de toets .
» Om een keuze te bevestigen, drukt u op de toets for de toets.
» Om het menu Basisinstellingen te verlaten, drukt u kort op de toets

Raadpleeg voor aanvullende informatie de online-gebruiksaanwijzing: www.bosch-pt.com/manuals

Meetfuncties

Meetfuncties kiezen/wijzigen

In het functiemenu vindt u de volgende functies:

• Longtemeting
• Continumeting
• Oppervlaktemeting
• Volumemeting
• Indirecte hoogtemeting
• Geneugenfunctie

» Druk op de toets om het menu Functies te openen.
» Kies de gewenste meetfunctie met de toets of toets .
» Om de keuze te bevestigen, drukt u op de toets of de toets.

Raadpleeg voor aanvullende informatie de online-gebruiksaanwijzing: www.bosch-pt.com/manuals

Geïntegreerde helpfunctie ?


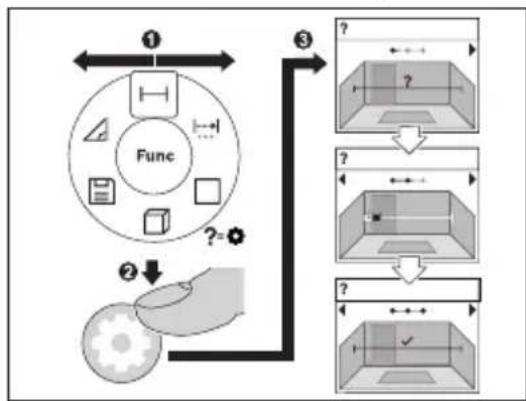

De in het meetgereedschap geïntegreerde helpfunctie biedt animaties bij alle meetfuncties/meetprocessen.

» Open het menu Functies.
» Kies de gewenste functie met de toets of met de toets en diuk op de toets

De animatie met de gedetailleerde procedure bij de geselecteerde meetfunctie

wordt weergegeven.

» Druk op de toets of omde volgende of de vorige stap weer te geven.

Nauwkeurigheidscontrole

Controleer regelmatig de nauwkeurigheid van de afstandsmeting.

Raadpleeg voor aanvullende informatie de online-gebruiksaanwijzing: www.bosch-pt.com/manuals

Foutmelding

Wanneer een meting niet correct kan worden uitgevoerd, verschijnt de foutmelding Error op het display.

» Probeer de meting opnieuw uit te voeren.
» Als de foutmelding opnieuw verschijnt, schakel het meetgereedschap uit en weer in en start de meting opnieuw.

Het meetgereedschap bewaakt de correcte werking bij elke meting. Als een defect wordt vastgesteld, verschijnt op het display alleen nog het hiernaast afgebeelde symbool en het meetgereedschap wordt uitgeschakeld. In dit geval laat u het meetgereedschap via uw dealer naar de Bosch klantenservice opsturen.

Onderhoud en service

Onderhoud en reiniging

Bewaar en transporteer het meetgereedschap alleen in het meegeleverde opbergetui.

Houd het meetgereedschap altijd schoon.

Dompel het meetgereedschap niet in water of andere vloeistoffen.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Houd vooral de ontvangstlens (15) met dezelfde zorgvuldigheid schoon als waarmee een bril of lens van een fototoestel moet worden behandeld.

Stuur het meetgereedschap voor reparatie in het opbergetui (18) op.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-Ion-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

98 | Dansk

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Meetgereedschappen, accu's/batterijen, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi meetgereedschappen en accu's/batterijen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie „Vervoer“, Pagina 97).

Dansk
