MANUAL DE UTILIZARE GLL 12V-100 CG Professional BOSCH

Română.... Pagina 398

Instrucțiuni de siguranță

Citiți și respectați toate instrucțiunile pentru a putea nepericulos și sigur cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor instrucțiuni, dispozitivele de protecție integrate în acesta pot fi afectate. Nu deteriorați niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAȚI ÎN CONDIȚII OPLTIME PREZENTELE INSTRUCTIUNI ȘI TRANSMITEȚI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ.

• Atenție – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucțiuni, aceasta poate duce la o expunere la radiații periculoasă.
  Aparatul de măsură este livrat împreună cu o plăcuță de avertizare laser (prezentată în schița aparatului de măsură de la pagina grafică marcată).
  În cazul în care textul plăcuței de avertizare laser nu este în limba țării tale, înainte de prima punere în funcțiune lipește deasupra textului în limba engleză al plăcuței de avertizare laser eticheta adezivă în limba țării tale din pachetul de livrare.

Nu îndrepta raza laser asupra persoanelor sau animalelor și nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii.

În cazul în care raza laser este direcționată în ochii dumneavoastră, trebuie să închideți în mod voluntar ochii și să deplasați imediat capul în afara razei.
▶ Nu aduceți modificări echipamentului laser.
▶ Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.
Nu folosi ochelarii pentru laser (accesorii) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protecție UV completă și reduc percepția culorilor.

Nu permiteți repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat și numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranța de exploatare a aparatului de măsură.
▶ Nu lăsați copiii să folosească nesupravegheați aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea altor persoane sau a lor înșile.
Nu lucrați cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii.
▶ Nu modifica și nu deschide accumulatorul. Există pericolul de scurtcircuit.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irta căile respiratorii.
În cazul utilizării necorespunzătoare sau al unui accumulator deteriorat, din accumulator se poate scurge lichid inflamabil. Evitați contactul cu acesta. În cazul contactului accidental, clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați de asemenea un medic. Lichidul scurs din accumulator poate cauza iritații ale pielii sau arsuri.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
▶ Feriți accumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele accumulatorului poate duce la arsuri sau incendiu.
Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
Încărcăți accumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip poate lua foc atunci când este folosit pentru încărcarea altor acumulatori decât cei prevăzuți pentru acesta.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

400 | Română

Nu aduce accesoriiile magnetice în apropierea implanturilor și altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulină. Câmpul generat de magnetii accesoriiilor poate perturba funcționarea implanturilor sau aparatelor medicale.

▶ Tineți accesoriiile magnetice la distanță față de suporturile magnetice de date și de dispositivele sensibile la câmpurile magnetice. Prin acțiunea magneților accesoriiilor se poate ajunge la pierderi ireversibile de date.
Aparatul de măsură este prevăzut cu o interfață radio. Trebuie luate în calcul limitările locale în funcționare, de exemplu, în avioane sau spitale.

Marca verbală Bluetooth®, precum și siglele sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Orice utilizare a acestei mărci verbale/acestor sigle de către Robert Bosch Power Tools GmbH se realizează sub licență.

▶ Atenție! În cazul utilizării aparatului de măsură cu Bluetooth® se pot produce deranjamente ale altor echipamente și instalații, avioane și aparate medicale (de exemplu, stimulatoare cardiace, aparate auditive). De asemenea, nu poate fi complet exclusă afectarea oamenilor și animalelor din imediata vecinătate. Nu utilizați aparatul de măsură cu Bluetooth® în apropierea aparatelor medicale, stațiilor de benzină, instalațiilor chimice, sectoarelor cu pericol de explozie și în zonele de detonare. Nu utilizați aparatul de măsură cu Bluetooth® în avioane. Evitați folosirea mai îndelungată în imediata apropiere a corpului.

Descrierea produsului și a performanțelor sale

Vă rugăm să țineți seama de imaginile din partea din față a instrucțiunilor de folosire.

Utilizarea conform destinației

Aparatul de măsură este destinat proiectării și verificării de linii orizontale și verticale. Aparatul de măsură este adecvat pentru utilizarea în mediul interior și exterior.

Acest produs este un produs laser destinat consumatorilor și este în conformitate cu standardul EN 50689.

Componentele illustrate

Numerotarea componentelor ilustrate se referă la schița aparatului de măsură de la pagina grafică.

(1) Buton pentru modul de funcționare Laser
(2) Tastă Bluetooth®

(3) Indicator al nivelului de încărcare a accumulatorului/bateriilor
(4) Buton de pornire/oprire
(5) Orificiu de ieşire a liniei laser
(6) Plăcuță de avertizare laser
(7) Număr de serie
(8) Orificiu de 5/8" de prindere pe stativ
(9) Orificiu de 1/4" de prindere pe stativ
(10) Acumulator ^a)
(11) Capac de închidere adaptor pentru baterii
(12) Buton de deblocare a adaptorului pentru acumulator/baterie
(13) Baterii ^a)
(14) Carcasă adaptor pentru baterii
(15) Compartiment pentru acumulator
(16) Suport (LB 10) ^a)
(17) Magnet ^a)
(18) Şurubul de 1/4" al suportului ^a)
(19) Orificiul pentru şurub al suportului ^a)
(20) Clemă de prindere pe tavan (DK 20) ^a)
(21) Suport universal ^a)
(22) Panou de vizare laser ^a)
(23) Ochelari pentru laser ^a)
(24) Receptor laser ^a)
(25) Stativ ^a)
(26) Tijă telescopică ^a)
(27) Adaptor pentru baterii ^a)
(28) Husă de protectie ^a)
(29) Valiză ^a)

a) Acest accesoriu nu este inclus în setul de livrare standard.

402 | Română

Date tehnice

Nivelă laser cu linii GLL 12V-100-33 CG
Număr de identificare	3 601 K65 4..
Domeniu de lucru (rază)A)
- Standard 30 m
- cu receptor laser 5–100 m
Precizie de nivelareB)C)D)	±0,3 mm/m
Domeniu de autonivelare ±4°
Timp de nivelare < 4 s
Înălțime maximă de lucru deasupra înălțimii de referință	2000 m
Umiditate atmosferică relativă maximă. 90%
Gradul de murdărie conform IEC 61010-1 2	E)
Clasa laser 2
Tip laser < 10 mW, 500–540 nm
C6 10
Divergență 50 × 10 mrad (unghi de	360 de grade)
Durată minimă impuls 1/10000 s
Frecvența impulsurilor 10 kHz
Receptor laser compatibil LR 7
Orificiu de prindere pe stativ 1/4", 5/8"
Alimentare cu energie electrică
- Acumulator litiu-ion	12 V
- Baterii alcaline cu mangan (cu adaptor pentru baterii)	4 × 1,5 V LR6 (AA)
Durată de funcționare cu 3 linii laserF)
- cu accumulator litiu-ion	6 h
- cu baterii alcaline cu mangan	4 h
Aparat de măsură cu Bluetooth®
- Compatibilitate	Bluetooth® 5.2 (Low Energy)G)

Română | 403

Nivelă laser cu linii GLL 12V-100-33 CG

– Rază maximă de acoperire a semnalului 30 m	H)
– Gama frecvențelor de lucru 2402–2480 MHz
– Putere maximă de emisie 3,3 mW
Smartphone cu Bluetooth®
– Compatibilitate Bluetooth® 5.2 (Low Energy)	G)
Greutate1)	0,96 kg
Dimensiuni (lungime × lățime × înălțime) 162 × 89 × 139 mm
Tip de protecțieJ)	IP65
Temperatură ambientală recomandată în timpul încărcării	0 °C ... +35 °C
Temperatură ambiantă admisă în timpul funcționării –10 °C ... +40 °C
Temperatură ambiantă admisă pe perioada depozitării (fără accumulator)	-20 °C ... +70 °C
Acumulatori recomandați (2–3 Ah)	GBA 12V...

404 | Română

Nivelă laser cu linii GLL 12V-100-33 CG

Încărcătoare recomandate GAL 12...

GAX 18...

A) Zona de lucru poate fi limitată din cauza condițiilor de mediu nefavorabile (de exemplu, expunerea directă la radiații solare).
B) Valabil la cele patru puncte de încrucişare orizontale.
C) Valorile specificate presupun condiții de mediu normale până la favorabile (de exemplu, fără vibrații, fără ceață, fără fum, fără expunerea directă la radiații solare). După variații puternice de temperatură pot apărea abateri de la precizie.
D) În cazul unui domeniu maxim de autonivelare, se poate lua suplimentar în calcul o abatere de ±0,1 mm/m.
E) Acesta se soldează numai cu producerea de reziduuri neconductive, deși, ocazional, se poate produce o conductivitate temporară din cauza formări de condens.
F) Timpi de functionare mai scurți în cazul funcționării cu Bluetooth®
G) La aparatele cu Bluetooth® Low Energy, în funcție de model și sistemul de operare, este posibil să nu se poată realiza asocierea. Aparatele cu Bluetooth® trebuie să accepte profilul SPP.
H) Raza de acoperire poate varia puternic, în funcție de condițiile exterioare, inclusiv în funcție de receptorul utilizat. În spații închise și din cauza barierelor metalice (de exemplu, pereți, rafturi, valize etc.), raza de acoperire Bluetooth® poate fi considerabil mai mică.
I) Greutate fără acumulator/adaptor pentru baterii/baterii
J) Acumulatorul litiu-ion și adaptorul pentru baterii sunt excluse din clasa de protecție. Pentru identificarea clară a aparatului dumneavoastră de măsură este necesar numărul de serie (7) de pe plăcuța cu date tehnice.

Alimentarea cu energie electrică a aparatului de măsură

Aparatul de măsură poate funcționa cu baterii uzuale din comerț sau cu un accumulator litiu-ion Bosch.

Functionarea cu baterii

Pentru funcționarea aparatului de măsură se recomandă utilizarea de baterii alcaline. Introduceți bateriile în adaptorul pentru baterii.

Adaptorul pentru baterii este destinat exclusiv utilizării la aparatele de măsură Bosch prevăzute în acest scop și nu poate fi folosit la sculele electrice.

Pentru introducerea bateriilor, împingeti carcasa (14) adaptorului pentru baterii în compartimentul pentru acumulator (15). Introduceți bateriile în carcasă conform imaginii de pe capacul de închidere (11). Împingeti capacul de închidere deasupra carcasei, până când se fixează sonor.

Pentru extragerea bateriilor (13), apasă butoanele de deblocare (12) a capacului de închidere (11) și scoate capacul de închidere. Extrage bateriile. Pentru a scoate carcasa (14) de la compartimentul pentru accumulator, prinde-o și scoate-o afară din aparatul de măsură, apăsând ușor peretele lateral al acestuia.

Înlocuiți întotdeauna toate bateriile în același timp. Folosiți numai baterii de aceeași marcă și capacitate.

Scoate bateriile din aparatul de măsură atunci când urmează să nu-l folosești pentru o perioadă mai lungă de timp. În cazul depozitării mai îndelungate în interiorul aparatului de măsură, bateriile se pot coroda.

Functionarea cu accumulator

▶ Folosiți numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat în aparatul dumneavoastră de măsură.

Observație: Acumulatorii litiu-ion sunt livrați în stare partial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a accumulatorului, încarcă complet accumulatorul înainte de prima utilizare.

Pentru introducerea acumulatorului încărcat (10), împingeți-l în compartimentul său (15) până când se fixează sonor în poziție.

Pentru extragerea acumulatorului (10), apăsați tastele de deblocare (12) și scoateți acumulatorul din compartimentul său (15). Nu forțați.

Indicații privind manevrarea optimă a accumulatorului

Protejați acumulatorul împotriva umezelii și apei.

Depozitați acumulatorul numai la temperaturi cuprinse între -20 °C și 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Un timp de funcționare considerabil redus după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

Indicatorul nivelului de încărcare de la aparatul de măsură

Indicatorul nivelului de încărcare (3) prezintă nivelul actual de încărcare al accumulatorului sau bateriilor, în timp ce aparatul de măsură este pornit.

Când acumulatorul, respectiv bateriile sunt descărcate, luminozitatea liniilor laser se reduce lent.

406 | Română

Dacă accumulatorul sau bateriile se descarcă rapid, indicatorul nivelului de încărcare (3) se aprinde intermitent în mod permanent. Liniile laser se aprind intermitent timp de 5 secunde la fiecare 5 minute.

Dacă accumulatorul sau bateriile s-au descărcat, liniile laser și indicatorul nivelului de încărcare (3) se mai aprind intermitent încă o dată, iar apoi aparatul de măsură se deconectează.

Functionarea

Punerea în funcțiune

▶ Feriți aparatul de măsură împotriva umezelii și expunerii directe la radiațiile solare.
Nu expune aparatul de măsură la temperaturi extreme sau variații de temperatură. De exemplu, nu-l lăsa pentru perioade lungi de timp în autovehicul. În cazul unor variații mai mari de temperatură, lasă aparatul de măsură mai întâi să se stabilizeze și, înainte de reutilizarea acestuia, efectuează întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 410). În cazul temperaturilor extreme sau al variațiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură.
Evitați şocurile puternice sau câderile aparatului de măsură. După exercitarea unor influențe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuați întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina 410).
▶ Deconectați aparatul de măsură atunci când îl transportați. În momentul deconectării, pendulul se blochează deoarece, în caz contrar, acesta s-ar putea deteriora în cazul unor mișcări ample.

Conectarea/Deconectarea

Pentru conectarea aparatului de măsură, împinge butonul de pornire/oprire (4) în poziția ON. Imediat după conectare, aparatul de măsură emite o linie laser prin orificiul de ieșire din partea superioară (5).

Nu îndreptați fasciculul laser asupra persoanelor sau animalelor și nu priviți direct spre acesta, nici chiar de la o distanță mai mare.

Pentru deconectarea aparatului de măsură, împinge comutatorul de pornire/oprire (4) în poziția OFF. La deconectare, pendulul va fi blocat.

Nu lăsați nesupravegheat aparatul de măsură conectat și deconectați-l după utilizare. Celelalte persoane ar putea fi orbite de fasciculul laser.

Dacă temperatura aparatului de măsură se apropie de temperatura de lucru maximă admisă, luminozitatea liniilor laser scade lent.

În cazul depășirii temperaturii de funcționare maxime admise, liniile laser se aprind intermitent în cadență rapidă, iar apoi aparatul de măsură se deconectează. După răcire, aparatul de măsură este din nou gata de funcționare și poate fi reconectat.

Dezactivarea funcției de deconectare automată

Dacă timp de aproximativ 120 de minute nu este apăsată nicio tastă a aparatului de măsură, acesta se deconectează automat pentru a proteja accumulatorii, respectiv bateriile.

Pentru a reconecta aparatul de măsură după deconectarea automată, poți împinge butonul de pornire/oprire (4) mai întâi în poziția OFF, iar apoi poți reconecta aparatul de măsură sau poți apăsa unul dintre butoanele pentru modul de funcționare Laser (1).

Pentru a dezactiva deconectarea automată, menține apăsat (cu aparatul de măsură conectat) unul dintre butoanele pentru modul de funcționare Laser (1) timp de cel puțin 3 s. După dezactivarea funcției de deconectare automată, fasciculele laser se aprind intermitent și scurt în semn de confirmare.

Pentru a activa funcția de deconectare automată, deconectați și conectați din nou aparatul de măsură.

Modurile de functionare

Aparatul de măsură poate genera o linie laser orizontală și două linii laser verticale.

După conectarea aparatului de măsură, este activată linia laser orizontală.

Poți activa și dezactiva liniile laser independent unele de celelalte. În acest scop, apasă tasta modului de funcționare Laser (1) corespunzător liniei laser.

Astfel, toate modurile de funcționare sunt posibile atât cu nivelarea automată, cât și cu funcționarea în poziție înclinată.

Toate modurile de funcționare sunt adecvate pentru funcționarea cu receptorul laser (24).

Nivelarea automată

În timpul funcționării, aparatul de măsură monitorizează în permanență poziția. La configurarea în cadrul domeniului de autonivelare de la ±4°, acesta funcționează cu nivelarea automată. În afara domeniului de autonivelare, acesta comută automat la funcționarea în poziție înclinată.

408 | Română

Lucrul cu sistemul de nivelare automată

Aşază aparatul de măsură pe o suprafață orizontală, fermă și fixează-l pe suport (16) sau pe stativ (25).

Nivelarea automată compensează automat denivelările în cadrul domeniului de autonivelare de ±4°. Atât timp cât fasciculele laser se aprind fix, aparatul de măsură este nivelat.

Dacă nivelarea automată nu este posibilă, de exemplu, pentru că suprafață de sprijin a aparatului de măsură se abate cu mai mult de 4° de la poziția orizontală, liniile laser se aprind intermitent mai întâi timp de 2 secunde în cadență rapidă, iar apoi repetitiv, la fiecare 5 secunde, în cadență rapidă. Aparatul de măsură se află în funcționarea în poziție înclinată.

Pentru mai multe aplicații cu nivelarea automată, așază aparatul de măsură în poziție orizontală și așteaptă ca acesta să se autoniveleze. Atât timp cât aparatul de măsură se află în cadrul domeniului de autonivelare de ±4°, fasciculele laser se vor aprinde permanent.

În caz de trepidații sau schimbări de poziție în timpul funcționării, aparatul de măsură se nivelează din nou în mod automat. După nivelare, verificați poziția fasciculelor laser în raport cu punctele de referință, pentru a evita erorile datorate deplasării aparatului de măsură.

Lucrul cu funcționarea în poziție înclinată

Aşază aparatul de măsură pe o suprafață înclinată. În cazul lucrului cu funcționarea în poziție înclinată, liniile laser se aprind intermitent mai întâi timp de 2 secunde în cadență rapidă, iar apoi repetitiv, la fiecare 5 secunde, în cadență rapidă.

În funcționarea în poziție încinată, liniile laser nu mai sunt nivelate și nu vor mai fi neapărat perpendicularare unele în raport cu celelalte.

Comanda de la distanță prin intermediul „Bosch Levelling Remote App”

Aparatul de măsură este prevăzut cu un modul Bluetooth®, care permite comanda de la distanță cu ajutorul tehnologiei wireless, prin intermediul unui smartphone cu interfață Bluetooth®.

Pentru utilizarea acestei funcții, este necesară aplicația „Bosch Levelling Remote App”. În funcție de dispozitivul mobil utilizat, o puteți descărca dintr-un App Store (Apple App Store, Google Play Store).

Pentru informații privind cerințele de sistem necesare pentru o conexiune prin Bluetooth®, accesăți site-ul web Bosch www.bosch-pt.com.

În cazul comenzii de la distanță prin Bluetooth®, din cauza condițiilor slabe de recepție, se pot produce întârzieri între dispozitivul mobil și aparatul de măsură.

Conectarea la/Deconectarea de la un dispozitiv mobil

După conectarea aparatului de măsură, funcția Bluetooth® este întotdeauna dezactivată.

Pentru a activa funcția Bluetooth® pentru comanda de la distanță:

• Apasă scurt tasta Bluetooth® (2). Pentru confirmare, tasta se aprinde intermitent în cadență lentă.
• Dacă aparatul de măsură este deja conectat la un dispozitiv mobil, iar dispozitivul mobil se află în raza de acoperire (iar interfața Bluetooth® a acestuia este activată), conectarea la dispozitivul mobil se realizează automat. Conexiunea este realizată cu succes imediat ce tasta Bluetooth® (2) se aprinde fix.

Conexiunea prin Bluetooth® poate fi întreruptă din cauza distanței excesive sau obstacolelor dintre aparatul de măsură și dispozitivul mobil, precum și a surselor de deranjamente electromagnetice. În acest caz, tasta Bluetooth® (2) se aprinde intermitent.

Stabilirea unei noi conexiuni (prima conectare sau conectarea la un alt dispozitiv mobil):

• Asigură-te că interfața Bluetooth® a dispozitivului mobil este activată și că modulul Bluetooth® de la aparatul de măsură este activat.
• Activează Bosch Levelling Remote App. Dacă sunt găsite mai multe aparate de măsură active, selectează aparatul de măsură corespunzător.
• Apasă tasta Bluetooth® (2) de pe aparatul de măsură și menține-o apăsată până când tasta se aprinde intermitent în cadență rapidă.
• Confirmă conectarea la dispozitivul tău mobil.
• Conexiunea este realizată cu succes imediat ce tasta Bluetooth® (2) se aprinde fix.
• Dacă conectarea nu este posibilă, tasta Bluetooth® (2) se aprinde în continuare intermitent în cadență rapidă.

Dezactivarea funcției Bluetooth®:

Apasă scurt tasta Bluetooth® (2) pentru a o stinge sau deconectează aparatul de măsură.

Resetare la setările implicite:

• Dacă este efectuată resetarea la setările implicite, toate datele de conectare din aparatul de măsură sunt șterse.
• Dacă există un dispozitiv mobil în raza de acoperire la care aparatul de măsură a fost deja conectat, atunci dezactivează la acest dispozitiv mobil funcția Bluetooth® sau șterge la dispozitivul mobil conexiunea cu aparatul de măsură.
• Conectează aparatul de măsură. Apoi, apasă scurt butonul Bluetooth® (2) de la aparatul de măsură. Pentru confirmare, tasta se aprinde intermitent în cadență lentă.

410 | Română

• Apoi, apasă simultan, timp de 3 s, butonul Bluetooth® (2) și butonul alăturat pentru modul de funcționare Laser (1), până când butonul Bluetooth® (2) se aprinde scurt și se stinge din nou.
• Aparatul de măsură este resetat la setarea implicită.

Actualizare de software pentru aparatul de măsură

Dacă este disponibilă o actualizare de software pentru aparatul de măsură, pe Bosch

Levelling Remote App apare o notificare. Pentru instalarea actualizărilor, urmează instrucțiunile din aplicație.

În timpul instalării actualizărilor, tasta Bluetooth® (2) se aprinde intermitent în cadență rapidă. Toate celelalte taste sunt dezactivate, iar liniile laser sunt dezactivate până când actualizarea este instalată cu succes.

Verificarea preciziei aparatului de măsură

Influentele asupra preciziei

Cea mai mare influență o exercită temperatura ambiantă. În special diferențele de temperatură plecând de la sol în sus pot devia fasciculul laser.

Pentru a minimiza influențele termice cauzate de căldura care se ridică de pe podea, este recomandat ca aparatul de măsură să fie utilizat pe un stativ. În afară de aceasta, așază, pe cât posibil, aparatul de măsură în centrul suprafetei de lucru.

În afară de influențele exterioare, și influențele specifice aparatului (de exemplu, căderi sau șocuri puternice) pot duce la abateri. De aceea, înainte de a începe lucrul, verificați precizia de nivelare.

Verificați întotdeauna mai întâi precizia de nivelare a liniei laser orizontale, iar apoi precizia de nivelare a liniilor laser verticale.

Dacă la una dintre verificări aparatul de măsură depășește abaterea maximă admisă, predați-l în vederea reparării la un service autorizat Bosch.

Verificarea preciziei de nivelare în plan orizontal a axei transversale

Pentru verificare, este necesar un tronson de măsurare liber de 5 m pe o fundație între doi pereți A și B.

- Montează aparatul de măsură aproape de peretele A, pe un stativ sau așază-l pe o suprafață fermă, plană. Conectează aparatul de măsură. Activează linia laser orizontală și linia laser verticală frontală din partea din față a aparatului de măsură.

Română | 411

- Îndreptați laserul asupra peretelui apropiat A și lăsați aparatul de măsură să se niveleze. Marcați mijlocul punctului în care se intersectează liniile laser pe perete (punctul I).

A 180° B I II

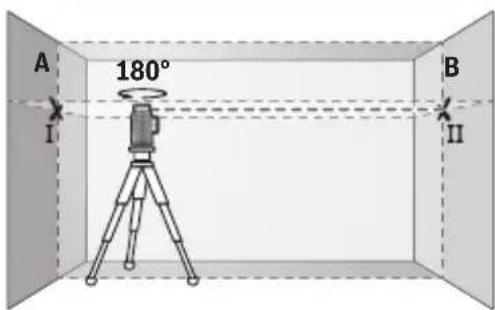

- Rotiți la 180° aparatul de măsură, lăsați-l să se niveleze și marcați punctul de intersectare a liniilor laser de pe peretele opus B (punctul II).

- Aşezati aparatul de măsură - fără a-l roti - lângă peretele B, conectați-l și lăsați-l să se niveleze.

A B I II

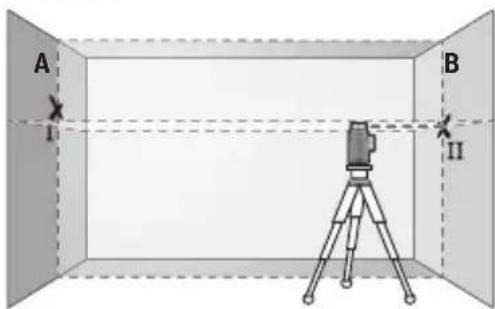

- Reglați pe înălțime aparatul de măsură (cu ajutorul stativului sau, dacă este necesar, prin sprijinire) astfel încât punctul de intersectare a liniilor laser să se suprapună din nou cu punctul II marcat anterior pe peretele B.

A I d III 180° B II

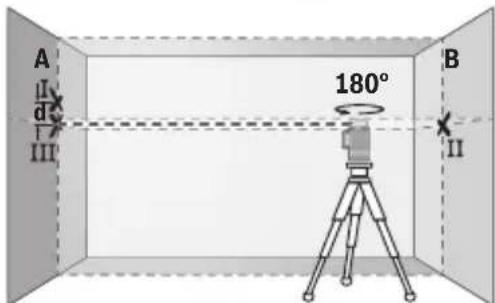

- Rotiți aparatul de măsură la 180°, fără a modifica înălțimea acestuia. Îndreptați-l pe peretele A astfel încât linia laser verticală să se suprapună peste punctul I deja marcat. Lăsați aparat de măsură să se niveleze și marcați punctul de intersectare a liniilor laser pe peretele A (punctul III).

- Diferența d dintre punctele I și III marcate pe peretele A reprezintă abaterea efectivă pe înălțime a aparatului de măsură.

412 | Română

La un tronson de măsurare de 2 × 5 m = 10 m abaterea maximă admisă este de: 10 m × ±0,3 mm/m = ±3 mm. În consecință, diferența d dintre punctele I și III poate fi de maximum 3 mm.

Verificarea preciziei de nivelare a liniilor verticale

Pentru verificare, aveți nevoie de un gol de ușă, în care (pe fundație), pe ambele laturi ale ușii, să existe câte un loc de cel puțin 2,5 m.

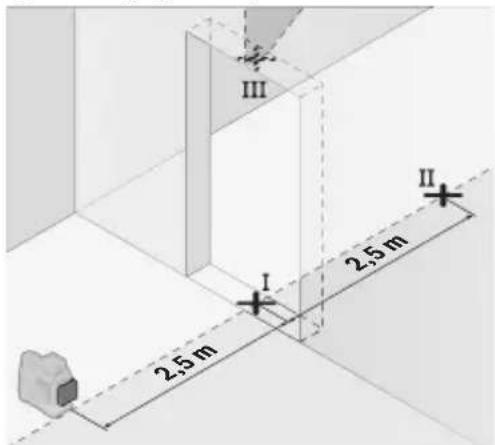

– Aşază aparatul de măsură la o distanță de 2,5 m față de golul de ușă, pe o suprafață fermă, plană (nu pe un stativ). Conectează aparatul de măsură și activează linia laser verticală frontală din partea din față a aparatului de măsură. Îndreaptă linia laser spre golul de ușă și lasă aparatul de măsură să se niveleze.

- Marcați mijlocul liniei laser verticale pe partea inferioară a golului de ușă (punctul I), la o distanță de 5 m față de celelalte laturi ale golului de ușă, (punctul II), precum și pe marginea superioară a golului de ușă (punctul III).

- Rotiți aparatul de măsură la 180° și reglați-l pe partea cealaltă a golului de ușă direct sub punctul II. Lăsați aparatul de măsură să se niveleze și îndreptați linia laser verticală astfel încât mijlocul acesteia să traverseze exact punctele I și II.

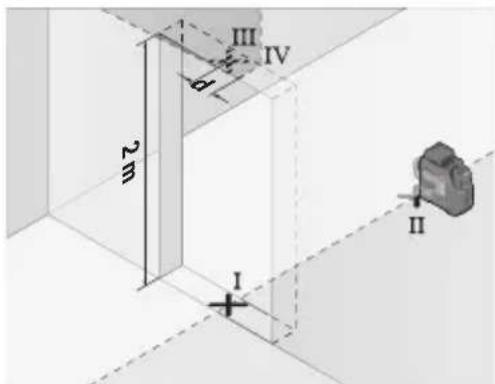

• Marcați ca punct IV mijlocul liniei laser de pe muchia superioară a golului de ușă.
• Diferența d dintre punctele III și IV marcate reprezintă abaterea efectivă a aparatului de măsură pe verticală.
• Măsurați înălțimea golului de ușă.

Repetă procesul de măsurare pentru a doua linie laser verticală. Pentru aceasta, activează linia laser verticală laterală din lateralul aparatului de măsură și rotește la 90° aparatul de măsură înainte de a începe procesul de măsurare.

Abaterea maximă admisă se calculează după cum urmează:

dublul înălțimii golului de ușă × 0,3 mm/m

De exemplu: La o înălțime de 2 m a golului de ușă, abaterea maximă trebuie să fie de

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. consecință, între punctele III și IV trebuie să existe o diferență de cel mult 1,2 mm.

Instrucțiuni de lucru

▶ Utilizați întotdeauna numai mijlocul liniei laser pentru a efectua marcaje. Lățimea liniei laser se modifică odată cu distanța.

Lucrul cu suportul LB 10 (consultă imaginile A-D)

Cu ajutorul suportului (16) poți fixa aparatul de măsură pe suprafețe verticale sau pe materiale magnetizabile. În combinație cu clema de prindere pe tavan (20), aparatul de măsură poate fi aliniat și pe înălțime.

Aşază aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (9) pe şurubul de 1/4" (18) al suportului și înşurubează-l ferm.

Posibilități de fixare a suportului (16):

– cu un şurub de fixare uzual prin orificiul pentru şurub (19) pe un suport din lemn (consultă imaginea B),

- cu magnetii (17) pe materiale magnetizabile (consultă imaginea C),

- cu clema de prindere pe tavan (20) pe o șipcă pentru tavan (consultă imaginea D).

▶ Atunci când fixezi accesoriiul pe suprafețe, ține degetele la distanță de partea posterioară a accesoriiului magnetic. Îți poți prinde degetele din cauza forței de tracțiune puternice a magneților.

Aliniază grosier suportul (16) înainte de a conecta aparatul de măsură.

Lucrul cu panoul de vizare laser

Panoul de vizare laser (22) optimizează vizibilitatea fasciculului laser în caz de condiții nefavorabile și de distanțe mari.

Suprafața reflectorizantă a panoului de vizare laser (22) optimizează vizibilitatea liniei laser, iar suprafața transparentă permite vizualizarea liniei laser chiar și din partea posterioară a panoului de vizare laser.

Lucrul cu stativul

Stativul este un suport de măsurare stabil, cu înălțime reglabilă. Puneți aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (9) pe filetul stativului (25) sau pe filetul

414 | Română

unui stativ foto uzual din comerț. Pentru fixarea pe un stativ pentru construcții uzual, utilizați orificiul de 5/8" de prindere pe stativ (8). Fixați prin înșurubare aparatul de măsură cu şurubul de fixare al stativului.

Înainte de a conecta aparatul de măsură, aliniați brut stativul.

Fixarea cu suportul universal (consultă imaginea F)

Cu ajutorul suportului universal (21) puteți fixa aparatul de măsură, de exemplu, pe suprafețe verticale sau pe materiale magnetizabile. Suportul universal este adecvat și ca stativ de podea și facilitează reglarea pe înălțime a aparatului de măsură.

▶ Atunci când fixezi accesoriiul pe suprafețe, ține degetele la distanță de partea posterioară a accesoriiului magnetic. Îți poți prinde degetele din cauza forței de tracțiune puternice a magneților.

Aliniați brut suportul universal (21) înainte de a porni aparatul de măsură.

Lucrul cu receptorul laser (consultă imaginea F)

În condiții de luminozitate nefavorabilă (mediu iluminat puternic, expunerea directă la radiații solare) și la distanțe mai mari, pentru mai bună detectare a liniilor laser, utilizează receptorul laser (24).

Toate modurile de funcționare sunt adecvate pentru funcționarea cu receptorul laser (24).

Ochelari pentru laser

Ochelarii pentru laser filtrează lumina ambiantă. Aceasta face ca lumina razei laser să pară mai puternică în ochii utilizatorului.

▶ Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecție. Ochelarii pentru laser servesc la mai buna recunoaștere a razei laser; aceștia nu te protejează, totuși, împotriva razelor laser.
Nu folosi ochelarii pentru laser (accesorii) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protecție UV completă și reduc percepția culorilor.

Exemple de lucru (consultați imaginile E-J)

Pentru exemple privind posibilitățile de utilizare a aparatului de măsură, consultați paginile grafice.

Întreținere și service

Întreținerea și curățarea

Păstrați întotdeauna curat aparatul de măsură.

Nu cufundați aparatul de măsură în apă sau în alte lichide.

Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenți sau solventi.

Curățați cu regularitate mai ales suprafețele din jurul orificiului de ieșire a laserului și aveți grijă să îndepărtați scamele.

Depozitează și transportă aparatul de măsură numai în geanta de protecție (28), respectiv în valiză (29).

Pentru reparații, expediază aparatul de măsură în geanta de protecție (28), respectiv în valiză (29).

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră, cât și în ceea ce privește piesele de schimb. Desene explodate și informații cu privire la piesele de schimb găsiți și la: www.bosch-pt.com

Echipa de consultanță clienti Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Alte adrese de service găsiți la:

Acumulatorii Li-Ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier de către utilizator, fără restricții.

416 | Română

În cazul expedierii de către terți (de ex.: transport aerian sau casă de expediții) trebuie respectate cerințele speciale privind ambalajele și marcarea. În acest caz, la pregătirea coletului trebuie să se consulte un expert în domeniul mărfurilor periculoase.

Expediați acumulatorii numai dacă aceștia prezintă carcasa intactă. Acoperiți cu bandă adezivă contactele deschise și ambalați astfel acumulatorii încât aceștia să nu se poată deplasa în interiorul ambalajului. Respectați și alte eventuale norme naționale din domeniu.

Eliminarea

Aparatele de măsură, accumulatorii/bateriile, accesoriiile și ambalajele trebuie să fie predate la un centru de reciclare.

Nu aruncați aparatele de măsură și bateriile în gunoiul menajer!

Numai pentru statele membre UE:

Aparatele de măsură și accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie eliminați/eliminate separat. În acest scop, utilizează sistemele de colectare prevăzute special.

În cazul evacuării necorespunzătoare la deșeuri, produsele electrice și electronice uzate pot avea efecte dăunătoare asupra mediului și sănătății oamenilor, din cauza posibilei existențe a unor materiale periculoase.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 415).

Български

ro Prin prezenta, Robert Bosch Power Tools GmbH declară că tipul de echipamen- te radio GLL 12V-100-33 CG este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet:
