LIETOŠANAS INSTRUKCIJA GLL 12V-100 CG Professional BOSCH

Latviešu ....Lappuse 540

sā qūbājūn lā sādmybājān uāzōu lāsāfāms dāmānqūm n sāmnāsīn s., Bosch Levelling Remote App". lāsāmāmm dāmāymānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsāmānqūm dāsānmēi n m,

Lai varētu droši strādāt ar mērinstrumentu, rūpīgi izlasiet un ievērojiet visus šeit sniegtos norādījumus. Ja mērinstruments netiek lietots atbilstīgi šeit sniegtajiem norādījumiem, tas var nelabvēlīgi ietekmēt tā aizsargfunkcijas. Raugieties, lai brīdinošās uzlīmes uz mērinstrumenta vienmēr būtu labi

salasāmas. PĒC IZLASĪŠANAS SAGLABĀJIET ŠOS NORĀDĪJUMUS; JA NODODAT MĒRINSTRUMENTU TĀLĀK, NODROŠINIET TOS KOPĀ AR MĒRINSTRUMENTU.

Uzmanību – ja tiek veiktas citas darbības vai lietotas citas regulēšanas ierīces, nekā norādīts šeit vai citos procedūru aprakstos, tas var radīt bīstamu starojuma iedarbību.
▶ Mērinstruments tiek piegādāts kopā ar lāzera brīdinājuma zīmi (tā ir atzīmēta grafiskajā lappusē parādītajā mērinstrumenta attēlā).
Ja brīdinājuma uzlīmes teksts nav jūsu valsts valodā, pirms izstrādājuma lietošanas pirmo reizi uzlimējiet uz tās kopā ar izstrādājumu piegādāto uzlimi jūsu valsts valodā.

Nevërsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties tiešajā vai atstarotajā lāzera starā. Šāda rīcība var apžilbināt tuvumā esošās personas, izraisīt nelaimes gadījumus vai pat bojāt redzi.

▶ Ja lāzera stars iespid acīs, nekavējoties aizveriet tās un izkustiniet galvu tā, lai tā neatrastos lāzera starā.
▶ Neveiciet nekādas izmainas ar lāzera ierīci.
▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles (piederums) kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju.
Nodrošiniet, lai mērinstrumentu remontētu vienīgi kvalificēti remonta speciālisti, nomaiņai izmantojot originālās rezerves daļas. Tas Įaus saglabāt vajadzīgo darba drošības līmeni, strādājot ar mērinstrumentu.
▶ Neļaujiet bērniem lietot lāzera mērinstrumentu bez pieaugušo uzraudzības. Viņi var nejauši apžilbināt tuvumā esošās personas vai sevi.
▶ Nestrādājiet ar mērinstrumentu sprādzienbīstamās vietās, kur atrodas viegli degoši šķidrumi, gāzes vai putekļi. Mērinstrumentā var rasties dzirksteles, kas var izraisīt putekļu vai tvaiku aizdegšanos.
▶ Neatveriet akumulatoru un neveiciet tam nekādas modifikācijas. Pastāv īsslēguma risks.
▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitigus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Ja akumulators ir bojāts vai tiek nepareizi lietots, no tā var izplūst šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pēc palīdzības pie ārsta. No akumulatora izplūdušais elektrolīts var izraisīt ādas iekaisumu vai pat apdegumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Laikā, kad akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam.

542 | Latviešu

▶ Lietojiet akumulatoru vienigi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.
▶ Uzlādējiet akumulatorus vienīgi ar uzlādes ierīcēm, ko šim nolūkam ir ieteicis ražotājs. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie aizdegšanās.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

Nenovietojiet magnētiskos piederumus implantu un citu medicīnisko ierīču tuvumā, piemēram, elektrokardiostimulatora vai insulīna pumpja tuvumā. Piederumu magnēti rada lauku, kas var ietekmēt implantātu vai medicīnisko ierīču darbību.

Netuviniet magnētiskos piederumus magnētiskajiem datu nesējiem un ierīcēm, kuru darbību ietekmē magnētiskais lauks. Piederumu magnētu iedarbība var izraisīt neatgriezeniskus datu zudumus.
▶ Mērinstruments ir aprikots ar interfeisu, kurā tiek izmantots radio kanāls. Tāpēc jāievēro vietējie lietošanas ierobežojumi, kādi pastāv, piemēram, lidmašīnās vai slimnīcās.
Vārdiskā zīme Bluetooth®, kā arī grafiskais attēlojums (logotips) ir uzņēmuma Bluetooth SIG, Inc. registrēta preču zīme un īpašums. Uznēmums Robert Bosch Power Tools GmbH šo vārdisko zīmi/grafisko attēlojumu lieto licencēti.
▶ levēribai! Lietojot mērinstrumentu ar Bluetooth® funkciju, var rasties traucējumi citu iekārtu un ierīču, lidmašinu navigācijas ierīču un medicīnisku ierīču (piemēram, sirds stimulatoru un dzirdes aparātu) darbībā. Tāpat nevar pilnīgi izslēgt kaitējumu rašanos cilvēkiem un dzivniekiem, kas atrodas elektroinstrumenta lietošanas vietas tiešā tuvumā. Nelietojiet mērinstrumentu ar Bluetooth® funkciju medicīnisku ierīču, degvielas uzpildes staciju un kīmisku iekārtu tuvumā, kā arī vietās ar paaugstinātu sprādzienbīstamību un vietās, kur notiek spridzināšanas darbi. Nelietojiet mērinstrumentu ar Bluetooth® funkciju lidmašinās. Nepieļaujiet elektroinstrumenta ilgstošu darbību ķermeņa tiešā tuvumā.

Izstrādājuma un tā funkciju apraksts

Lūdzam ṣemt vērā lietošanas instrukcijas beigās redzamos attēlus.

Paredzētais pielietojums

Mērinstruments ir paredzēts līmenisku un statenisku līniju iezīmēšanai un pārbaudei.

Mērinstruments ir piemērots lietošanai gan telpās, gan ari ārpus tām.

Šis izstrādājums ir patēriņa lāzera izstrādājums saskaņā ar standartu EN 50689.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija sakrīt ar numuriem mērinstrumenta attēlā, kas sniegts grafiskajā lappusē.

(1) Lāzera darba režima taustiņš
(2) Taustiņš Bluetooth®
(3) Akumulatora/bateriju uzlādes pakāpes rādījums
(4) leslēdzējs/izslēdzējs
(5) Lāzera stara izvadlūka
(6) Lāzera brīdinājuma uzlīme
(7) Sērijas numurs
(8) Statīva stiprinājuma 5/8" vītne
(9) Statīva stiprinājuma 1/4" vītne
(10) Akumulators ^a)
(11) Bateriju adaptera noslēgvāciņš
(12) Akumulatora/bateriju adaptera fiksatora taustiņš
(13) Baterijas ^a)
(14) Bateriju adaptera apvalks
(15) Akumulatora nodalijums
(16) Turētājs (LB 10) ^a)
(17) Magnēts ^a)
(18) Turētāja 1/4" skrūve ^a)
(19) Turētāja skrūves atvērums ^a)
(20) Turētājs stiprināšanai pie griestiem (DK 20) ^a)
(21) Universālais turētājs ^a)
(22) Lāzera mērkplāksne ^a)
(23) Lāzera skatbrilles ^a)
(24) Lāzera starojuma uztvērējs ^a)

544 | Latviešu

(25) Statīvs ^a)
(26) Teleskopiskais stienis ^a)
(27) Bateriju adapters ^a)
(28) Aizsargsoma ^a)
(29) Koferis ^a)

a) Šie piederumi neietilpst standarta piegādes komplektā.
Tehniskie parametri

Liniju lāzers GLL 12V-100-33 CG
Izstrādājuma numurs	3 601 K65 4..
Darbības tālums (rādiuss)A)
- Standarta režimā 30 m
- Ar lāzera starojuma uztvērēju 5–100 m
Nivelēšanas precizitāte B)C)D)	±0,3 mm/m
Pašizlidzināšanās diapazons ±4°
Nivelēšanas laiks < 4 s
Maks. darba augstums virs jūras līmeņa 2000 m
Maks. relatīvais gaisa mitrums 90 %
Gaisa piesārņojuma pakāpe atbilstīgi standartam IEC 61010-1	2E)
Lāzera klase 2
Lāzera veids < 10 mW, 500–540 nm
C6 10
Divergence 50 × 10 mrad (pilns leņkis)
Visīsākais impulsa ilgums 1/10000 s
Impulsu frekvence 10 kHz
Savietojams lāzera starojuma uztvērējs LR 7
Statīva stiprinājuma vītne 1/4", 5/8"
Elektrobarošana
-Litija-jonu akumulators 12 V
-Baterijas (sārma-mangāna, ar bateriju adapteri)	4 × 1,5 V LR6 (AA)

Latviešu | 545

Liniju lazers GLL 12V-100-33 CG

Darbības laiks ar 3 lāzera līnijāmF)
- Ar litija-jonu akumulatoru 6 st
- Ar sārma mangāna baterijām 4 st
Bluetooth® mērinstruments
- Saderība Bluetooth® 5.2 (Low Energy)	G)
- Maks. signāla sniedzamība 30 m	H)
- Darba frekvenču diapazons 2402–2480 MHz
- Maks. raiditāja jauda 3,3 mW
Bluetooth® viedtālrunis
- Saderība Bluetooth® 5.2 (Low Energy)	G)
SvarsI)	0,96 kg
Izmērs (garums × platums × augstums) 162 × 89 × 139 mm
Aizsardzības klaseJ)	IP65
leteicamā apkārtējās vides gaisa temperatūra uzlādes laikā	0 °C ... +35 °C
Pieļaujamā apkārtējās vides temperatūra darbības laikā	-10 °C ... +40 °C
Pieļaujamā apkārtējā temperatūra glabāšanas laikā bez akumulatora	-20 °C ... +70 °C
leteicamie akumulatori(2–3 Ah)	GBA 12V...

546 | Latviešu

Liniju lazers GLL 12V-100-33 CG

leteicamās uzlādes ierīces GAL 12...

GAX 18...

A) Nelabvēligos darba apstāklos (piemēram, tiešos saules staros) darbības tālums var samazināties.
B) Ir spēkā četros limeniskajos krustpunktos.
C) Norādītās vērtības attiecas uz normāliem un labvēligiem apkārtējās vides apstākliem (piemēram, nav vibrāciju, nav miglas, nav dūmu, nav tiešu saules staru). Ja ir ievērojamas temperatūras svārstības, mērinstruments var darboties neprecīzi.
D) Maksimālas pašnivelēšanas gadījumā ir papildus jārēkinās ar nolieci ±0,1 mm/m.
E) Parasti ir vērojams tikai elektronenevadošs piesārnojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādišanās.
F) ësãks darbības laiks darbinot ar Bluetooth®
G) Lietojot Bluetooth® Low-Energy (zemas energijas) ierīces, savienojuma veidošana ar dažu modelu un operētājsistēmu iekārtām var nebūt iespējama. Bluetooth® ierīcēm jāspēj atbalstit SPP profilu.
H) Signāla sniedzamība var stipri mainīties atkarībā no ārējiem apstākliem, tai skaitā no izmantotās uztverošās ierīces. Darbojoties noslēgtās telpās un caur metāliskiem škēršliem (piemēram, caur sienām, plauktiem, koferiem u.c.), Bluetooth® signāla sniedzamība var būtiski samazināties.
I) Svars bez akumulatora/bateriju adaptera/baterijām
J) Litija-jonu akumulators un bateriju adapters nav iekļauti aizsardzības klasē.
Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (7), kas atrodams uz tā marķējuma plāksnītes.

Mērinstrumenta elektrobarošana

Mērinstruments var darboties no baterijām, ko var iegādāties tirdzniecības vietās, kā arī no Bosch litija-jonu akumulatora.

Darbs ar baterijām

Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas.

Baterijas tiek ievietotas bateriju adapteri.

▶ Bateriju adapteris ir paredzēts izmantošanai vienīgi šim nolūkam paredzētos Bosch mērinstrumentos, un to nedrīkst lietot kopā ar elektroinstrumentiem.

Lai ievietotu baterijas, iebīdiet bateriju adaptera apvalku (14) akumulatora šahtā (15). levietojiet apvalkā baterijas, kā parādīts attēlā uz noslēdzošā vāciņa (11). Uzbīdiet noslēdzošo vāciņu uz apvalka, līdz tas fiksējas ar skaidri sadzirdamu troksni.

Lai iznemtu baterijas (13), nospiediet atblokēšanas pogas (12), kas notur noslēgvāciņu (11), pēc tam novelciet noslēgvāciņu. Iznemiet baterijas. Lai iznemtu

akumulatora nodalijumā ielikto apvalku (14), apvalku satveriet un izvelciet no mērinstrumenta, viegli spiežot uz sānu sieniņas.

Vienlaicīgi nomainiet visas nolietotās baterijas. Nomainai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību.

▶ Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstoši uzglabājot baterijas mērinstrumentā, tās var korodēt.

Darbs no akumulatora

▶ Izmantojiet vienīgi tehniskajos parametros norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu mērinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Lai ievietotu uzlādētu akumulatoru (10), iebīdiet to akumulatora šahtā (15), līdz akumulators tur fiksējas ar skaidri sadzirdamu troksni.

Lai iznemtu akumulatoru (10), nospiediet fiksatora taustinu (12) un izvelciet akumulatoru no akumulatora šahtas (15). Neizmantojiet šim nolükam päräk lielu spēku.

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Uzlādes pakāpes indikators mērinstrumentā

Uzlādes pakāpes indikators (3) ieslēgtam mērinstrumentam parāda akumulatora vai bateriju uzlādes pakāpi.

Ja akumulators vai baterijas ir nolietojušās, lāzera līniju spožums pakāpeniski samazinās. Ja akumulators vai baterijas ir gandrīz izlādējušās, uzlādes pakāpes indikators (3) mirgo pastāvīgi. Lāzera līnijas mirgo 5 sekundes ik pēc 5 min.

Ja akumulators vai baterijas ir izlādējušās, lāzera līnijas un uzlādes pakāpes indikators (3) vēl reizi nomirgo, pirms mērinstruments izslēdzas.

Lietošana

Uzsākot lietošanu

▶ Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības.
▶ Nepakļaujiet instrumentu Įoti augstas vai Įoti zemas temperatūras iedarbībai un straujām temperatūras svārstībām. Piemēram, neatstājiet mērinstrumentu ilgāku laiku automašinā. Ja ir ievērojamas temperatūras svārstības, vispirms pagaidiet, līdz mērinstrumenta temperatūra izlīdzinās ar apkārtējās vides temperatūru; pirms turpināt darbu, vienmēr pārbaudiet precizitāti, kā ir norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 551). Łoti augsta vai Įoti zema temperatūra vai straujas temperatūras svārstības var nelabvēlīgi ietekmēt mērinstrumenta precizitāti.
▶ Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse 551).
▶ Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts.

leslēgšana/izslēgšana

Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (4) stāvoklī ON. Tūlīt pēc mērinstrumenta ieslēgšanas no tā augšējās izvadlūkas (5) tiek izstarota lāzera līnija.

▶ Nevërsiet lâzera staru citu personu vai mäjdzivnieku virzienä un neskatieties lâzera starä pat no liela attäluma.

Lai izslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (4) pozīcijā OFF. Kad izslēdz mērinstrumentu, tiek fiksēts tā svārsta mezgls.

▶ Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas.

Mērinstrumenta temperatūrai tuvojoties maksimāli pieļaujamajai darba temperatūras vērtībai, lāzera līniju spožums pakāpeniski samazinās.

Pārsniedzot maksimālo pieļaujamo ekspluatācijas temperatūru, abas lāzera līnijas ātri mirgo, pēc tam mērinstruments izslēdzas. Pēc atdzišanas mērinstruments atkal ir gatavs darbam, un to no jauna var ieslēgt.

Automātiskās izslēgšanās deaktivizēšana

Ja apmēram 120 min nenospiež nevienu mērinstrumenta taustiņu, tas automātiski izslēdzas, tādējādi saudzējot akumulatoru.

Lai mērinstrumentu pēc tā automātiskās izslēgšanās atkal ieslēgtu, ieslēdzēju/izslēdzēju (4) var vispirms pārvietot stāvoklī OFF un tad no jauna ieslēgt mērinstrumentu vai arī var nospiest lāzera darba režīma izvēles taustiņu (1).

Lai deaktivizētu automātiskās izslēgšanās funkciju, mērinstrumentam esot ieslēgtam, nospiediet lāzera darba režīma izvēles taustiņu (1) un turiet to nospiestu vismaz 3 s. Ja automātiskās izslēgšanās funkcija ir deaktivizēta, to apstiprina lāzera staru īslaicīga mirgošana.

Lai aktivizētu automātiskās pašizlīdzināšanās funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu.

Darba režimi

Mērinstruments veido vienu horizontālu un divas vertikālas lāzera līnijas.

Horizontālā lāzera līnija iedegas pēc mērinstrumenta ieslēgšanas.

Jūs varat katru lāzera līniju ieslēgt un izslēgt neatkarīgi vienu no otras. Šai nolūkā nospiediet attiecīgās lāzera līnijas lāzera darba režīma taustiņu (1).

Visi darba režimi iespējami gan ar automātisko pašizlīdzināšanos, gan sasvēršanas funkciju.

Visi darba režimi piemēroti darbam ar lāzera uztvērēju (24).

Automātiskā pašizlīdzināšanās

Mērinstruments darba laikā kontrolē stāvokli. Uzstādot automatīskās pašizlīdzināšanās diapazonā ±4°, darbība notiek ar automatīisko pašizlīdzināšanu. Ārpus automatīskās pašizlīdzināšanās diapazona notiek automatītiska pārslēgšanās uz sasvēršanas funkciju.

Darbs ar automātisko pašizlidzināšanos

Novietojiet mērinstrumentu uz līmeniska, stingra pamata, nostipriniet to uz turētāja (16) vai uz statīva (25).

Pašizlīdzināšanās sistēma automātiski kompensē nolieci pašizlīdzināšanās diapazonā ±4°. Ja lāzera stari vairs nemirgo, tas nozīmē, ka mērinstruments ir izlīdzinājies.

Ja automātiskā pašizlīdzināšanās nav iespējama, piemēram, tad, ja noliece virsmai, uz kuras ir novietots mērinstruments, pārsniedz vairāk nekā 4° no līmeniska stāvokļa, lāzera stari 2 sekundes mirgo ātri, pēc tam ik pēc 5 sekundēm vairākas reizes mirgo ātri. Mērinstruments darbojas ar sasvēršanas funkciju.

Šādā gadījumā novietojiet mērinstrumentu līmeniski un nogaidiet, līdz beidzas automatīskās pašizlīdzināšanās process. Līdzko mērinstruments atrodas pašizlīdzināšanās diapazona robežās, kas ir ±4°, lāzera stari deg pastāvīgi.

Ja mērinstruments ir saņēmis triecienu vai ir izmainijies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai

550 | Latviešu

izvairitos no klūdām, pēc mērinstrumenta pašizlīdzināšanās lāzera staru stāvoklis jāpārbauda, savietojot to projicētos punktus ar kādu zināmu atskaites punktu.

Darbs ar sasvēršanas funkciju

Novietojiet mērinstrumentu uz piemērotas pamatnes. Darbojoties ar sasvēršanas funkciju, lāzera līnijas vispirms ātri mirgo 2 sekundes, pēc tam vairākas reizes ātri mirgo ik pēc 5 sekundēm.

Sasvēršanas funkcijas laikā lāzera līnijas vairs netiek izlīdzinātas un tās vairs nav savstarpēji perpendikulāras.

Tālvadība, izmantojot lietotni „Bosch Levelling Remote App“

Mērinstruments ir aprikots ar Bluetooth® moduli, kas realizē bezvadu interfeisa funkciju, ľaujot nodrošināt tālvadību ar viedtālruņa palīdzību, kas ir apgādāts ar Bluetooth® interfeisu.

Lai realizētu šo funkciju, ir nepieciešama lietotne „Bosch Levelling Remote App“. To var lejupielādēt gala ierīcē no attiecīgā lietotņu veikala (Apple App Store, Google Play Store).

Informāciju par sistēmas līmeņa priekšnoteikumiem, kas nepieciešami Bluetooth® savienojuma izveidošanai, var atrast Bosch interneta vietnē ar adresi: www.bosch-pt.com.

Realizējot tālvadību caur Bluetooth® interfeisu, sliktos uztveršanas apstāklos var veidoties laika aizture starp mobilo gala ierīci un mērinstrumentu.

Savienojuma izveidošana/pārtraukšana ar mobilo gala ierīci

Pēc mērinstrumenta ieslēgšanas Bluetooth® funkcija ir vienmēr izslēgta.

Bluetooth® funkcijas ieslēgšana tālvadībai:

• Īsi nospiediet taustiņu Bluetooth® (2). Apstiprinājumam taustiņš lēni mirgo.
• Ja mērinstruments jau ir bijis savienots ar mobilo gala ierīci un ja šī mobilā gala ierīce atrodas sasniedzamības robežās (ar aktivizētu saskarni Bluetooth®), tad automātiski tiek atjaunots savienojums ar šo mobilo gala ierīci. Savienojums ir veiksmīgi izveidots, ja Bluetooth® (2) taustiņš nepārtraukti deg.

Liela attāluma vai škēršlu dēl starp mērinstrumentu un mobilo gala ierīci, kā arī elektromagnētisko traucējumu dēl Bluetooth® savienojums var tikt pārtraukts. Šādā gadījumā mirgo Bluetooth® (2) taustiņš.

Jauna savienojuma izveidošana (pirmreizējs savienojums vai savienojums ar citu mobilo gala ierīci):

- Pärbaudiet, vai saskarne Bluetooth® mobilajā gala ierīcē ir aktivizēta un Bluetooth® ir ieslēgts mērinstrumentā.

• Startējiet lietotni Bosch Levelling Remote App. Ja vienlaicīgi ir aktīvi vairāki mērinstrumenti, izvēlieties no tiem vajadzīgo mērinstrumentu.
• Nospiediet Bluetooth® (2) taustiņu uz mērinstrumenta un turiet to nospiestu tik ilgi, līdz taustiņš sāk ātri mirgot.
• Apstipriniet savienojumu savā mobilajā gala ierīcē.
• Savienojums ir veiksmīgi izveidots, ja Bluetooth® (2) taustiņš nepārtraukti deg.
• Ja savienojumu nav iespējams izveidot, Bluetooth® (2) taustiņš turpina ātri mirgot.

Funkcijas Bluetooth® izslēgšana:

īsi nospiediet Bluetooth® (2) taustinu, lai tas nodzistu vai izslēdziet mērinstrumentu.

Atiestatišana uz rūpnicas iestatijumiem:

• Atiestatot uz rūpnīcas iestatījumiem, tiks dzēsti visi savienojuma dati, kas saglabāti mērinstrumentā.
• Ja tuvumā atrodas mobila galaierīce, ar kuru mērinstruments jau ir bijis savienots, tad šajā galaierīcē vai nu izslēdziet Bluetooth® funkciju vai izdzēsiet šajā galaierīcē esošo savienojumu ar mērinstrumentu.
• leslēdziet mērinstrumentu. Īsi nospiediet uz mērinstrumenta taustiņu Bluetooth® (2). Apstiprinājumam taustiņš lēni mirgo.
• Pēc tam vienlaicīgi nospiediet Bluetooth® (2) taustiņu un tam blakus esošo lāzera darba režīma taustiņu (1) 3 s, līdz Bluetooth® (2) taustiņš īsi iedegas un atkal nodziest.
• Mērinstruments ir atiestatīts uz rūpnīcas iestatījumiem.

Mērinstrumenta programmatūras atjaunināšana

Ja ir pieejams mērinstrumenta programmatūras atjauninājums, Bosch Levelling Remote App tiek parādīts paziņojums. Lai veiktu atjaunināšanu, rīkojieties atbilstoši norādījumiem lietotnē.

Atjaunināšanas laikā Bluetooth® (2) taustiņš ātri mirgo. Visi pārējie taustiņi ir deaktivizēti, un lāzera līnijas ir izslēgtas tik ilgi, kamēr nav veiksmīgi instalēts atjauninājums.

Mērinstrumenta precizitātes pārbaude

Faktori, kas ietekmē precizitāti

Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. levērojamu stara nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā. Lai samazinātu siltuma ietekmi, ko rada no grīdas nākošais siltums, mērinstrumentu ieteicams izmantot ar statīvu. Bez tam mērinstrumentu jācenšas uzstādīt darba virsmas vidū.

552 | Latviešu

Papildus ārējo faktoru iedarbībai, mērinstrumenta darbību var iespaidot arī īpaši faktori (piemēram, kritieni vai spēcīgi triecieni), kas var radīt mērījumu klūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanās precizitāti.

Vienmēr vispirms pārbaudiet lāzera stara veidotās horizontālās līnijas izlīdzināšanas precizitāti un tikai pēc tam – lāzera staru veidoto vertikālo līniju izlīdzināšanas precizitāti.

Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jānogādā remontam Bosch pilnvarotā remonta darbnīcā.

Horizontālās izlidzināšanās precizitātes pārbaude škērsass virzienā

Lai veiktu pārbaudi, starp sienām A un B ir jābūt 5 m lielam mērišanas attālumam un stingrai pamatnei.

- Mērinstrumentu horizontāli montējiet uz statīva A sienas tuvumā vai uzlieciet uz stingra, līdzena pamata. leslēdziet mērinstrumentu. leslēdziet horizontālo lāzera līniju un vertikālo lāzera līniju mērinstrumenta priekšā.

– Vērsiet lāzera starus uz tuvāko sienu A un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process. lezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas (punkts I).

A 180° B I II

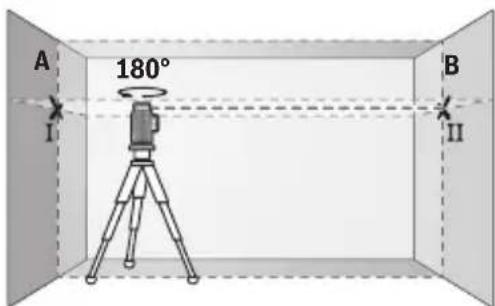

– Pagrieziet mērinstrumentu par 180°, nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II).

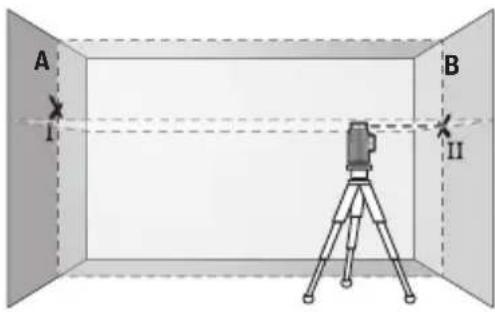

– Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.

A I B II

- Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera staru veidoto līniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš iezīmēto punktu ll uz sienas B.

A I d III 180° B II

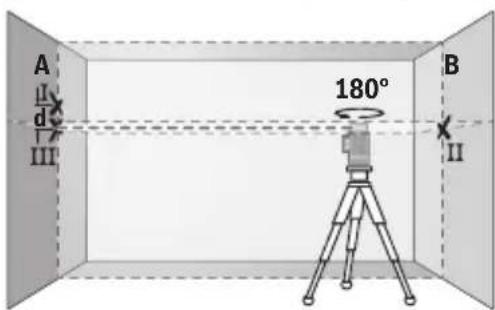

- Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Vērsiet lāzera staru uz sienu A tā, lai tā veidotā vertikālā līnija ietu caur iepriekš iezīmēto punktu I. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts III).

- Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar mērinstrumenta lāzera stara veidotās horizontālās līnijas faktisko nolieci pēc augstuma škērsass virzienā.

Pie mērišanas attāluma 2 × 5 m = 10 m maksimālā pieļaujamā noliece ir šāda:

10 m × ±0,3 mm/m = ±3 mm. No tā izriet, ka attālums d starp punktiem I un III nedrikst pārsniegt 3 mm.

Vertikālo līniju izlīdzināšanas precizitātes pārbaude

Pārbaudei nepieciešams durvju atvērums, kuram katrā pusē atrodas vismaz 2,5 m plata brīva telpa ar limenisku, stingru pamatu.

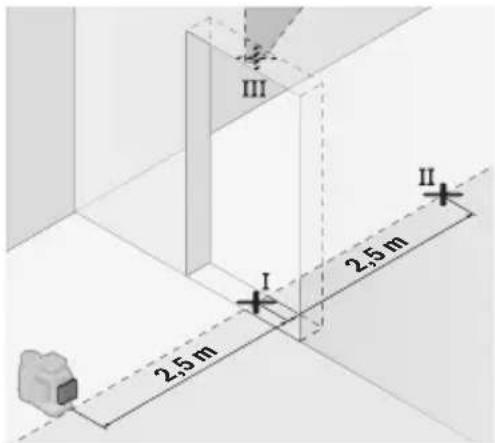

– Novietojiet mērinstrumentu uz stingras, līdzenas pamatnes 2,5 m attālumā no durvju atvēruma (nenostipriniet mērinstrumentu uz statīva). leslēdziet mērinstrumentu un vertikālo lāzera līniju mērinstrumenta priekšā. Virziet lāzera starus uz durvju atvērumu un nogaidiet, līdz beidzas mērinstrumenta automātiskā pašizlīdzināšanās.

554 | Latviešu

- Atzimējiet lāzera stara veidotās vertikālās līnijas viduspunktu uz durvju atvēruma grīdas (punkts I), 5 m attālumā durvju atvēruma otrā pusē (punkts II), kā arī uz durvju atvēruma augšējās malas (punkts III).

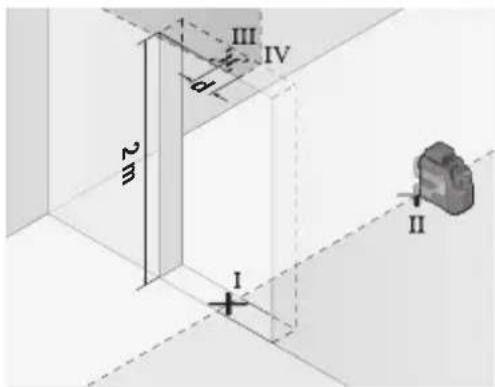

– Pagrieziet mērinstrumentu par 180° un novietojiet to durvju atvēruma otrā pusē, tieši aiz punkta II. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un pārvietojiet lāzera stara veidoto vertikālo līniju tā, lai tās vidus precīzi škērsotu punktus I un II.

– lezīmējiet lāzera stara veidotās līnijas vidu uz durvju atvēruma augšējās malas kā punktu IV.
- Attālums d starp abiem iezīmētajiem punktiem III un IV ir vienāds ar mērinstrumenta lāzera stara veidotās vertikālās līnijas faktisko nolieci no vertikāles.
– Izmēriet durvju atvēruma augstumu.

Atkārtojiet mērišanu arī otrajai lāzera stara veidotajai vertikālajai līnijai. Šai nolūkā pagrieziet vertikālo lāzera līniju uz sāniem blakus mērinstrumentam un pirms mērišanas pagrieziet mērinstrumentu par 90°.

Maksimālo pieļaujamo nolieci var aprēķināt šādi:

divkāršs durvju atvēruma augstums × 0,3 mm/m

Piemērs: pie durvju atvēruma augstuma 2 m maksimālā pieļaujamā noliece ir šāda:

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. No tā izriet, ka attālums starp punktiem III un IV nedrīkst pārsniegt 1,2 mm.

Norādījumi darbam

▶ Vienmēr veidojiet atzīmes uz lāzera stara veidotās līnijas viduslīnijas. Lāzera staru veidoto līniju platums mainās atkarībā no to projicēšanas attāluma.

Darbs ar turētāju LB 10 (skatīt attēlus A–D)

Ar turētāja (16) palīdzību mērinstrumentu var piestiprināt pie vertikālām virsmām vai magnetizējamiem materiāliem. Kopā ar turētāju stiprināšanai pie griestiem (20) iespējams regulēt arī mērinstrumenta augstumu.

Mērinstrumentu ar 1/4" statīva turētāju (9) uzlieciet uz turētāja 1/4" skrūves (18) un pieskrūvējiet.

Statīva nostiprināšanas iespējas (16):

• ar tirdzniecibā pieejamu nostiprināšanas skrūvi pieskrūvējiet caur skrūves atvērumu (19) uz koka (skatīt attēlu B),
• ar magnētiem (17) uz magnetizējošiem materiāliem (skatīt attēlu C),
• ar turētāju stiprināšanai pie griestiem (20) pie griestu listēm (skatīt attēlu D).

▶ Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprināt pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēl var iespiest pirkstus.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet turētāju (16).

Darbs ar lāzera mērkplāksni

Lāzera mērkplāksne (22) lauj uzlabot lāzera staru redzamību nelabvēligos darba apstāklos un lielā attālumā.

Lāzera mērkplāksnes (22) atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šis līnijas ir redzamas arī no aizmugures.

Darbs ar statīvu

Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vītni (9) nostipriniet to uz statīva (25) vītnes vai ari uz parastā fotostatīva, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu nostiprinātu uz tirdzniecības vietās pieejama celtniecības statīva, izmantojiet 5/8" stiprinošo vītni (8). Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu.

Stiprināšana ar universālā turētāja palīdzību (skatīt attēlu F)

Ar universālā turētāja (21) palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām, vai magnētiskiem materiāliem. Universālais turētājs var tikt

556 | Latviešu

izmantots arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā.

▶ Nelieciet pirkstus uz magnētiskā pagriežamā turētāja aizmugures, kad piestiprināt pagriežamo turētāju pie virsmas. Magnētu stiprā pievilkšanas spēka dēl var iespiest pirkstus.

Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet universālo turētāju (21).

Darbs ar lāzera starojuma uztvērēju (skatīt attēlu F)

Lai atvieglotu lāzera līniju atklāšanu, strādājot neizdevīgos apgaismojuma apstāklos (spožs apkārtējais apgaismojums, darbs tiešos saules staros) vai lielā attālumā, lietojiet lāzera starojuma uztvērēju (24).

Visi darba režimi piemēroti darbam ar lāzera uztvērēju (24).

Lāzera skatbrilles

Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, tāpēc lāzera stars acīm liekas spilgtāks.

▶ Nelietojiet lāzera skatbrilles (piederums) kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma.
▶ Nelietojiet lāzera skatbrilles (piederums) kā saules brilles vai kā brilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultravioletā starojuma un pasliktina krāsu izšķiršanas spēju.

Darba operāciju piemēri (attēli E-J)

Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs.

Apkalpošana un apkope

Apkalpošana un tīrīšana

Uzturiet mērinstrumentu tīru.

Neiegremdējiet mērinstrumentu ūdenī vai citos škidrumos.

Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus.

Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi.

Mērinstrumentu glabājiet un transportējiet tikai aizsargsomā (28) vai attiecīgi koferī (29).

Uz remontu mērinstrumentu sūtiet aizsargsomā (28) vai attiecīgi koferī (29).

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas centra darbinieki atbildės uz jūsu jautājumiem par izstrādājumu remontu un apkopi, kā arī par to rezerves daļām. Klaidskata rasējumi un informācija par rezerves daļām ir atrodama šeit: www.bosch-pt.com

Bosch konsultāciju dienesta darbinieki ar prieku sniegs atbildes uz jūsu jautājumiem par mūsu izstrādājumiem un to piederumiem.

Lūdzot konsultāciju un pasūtot rezerves daļas, noteikti norādiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma tehnisko datu plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu servisa adreses ir norādītas šeit:

Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs var transportēt akumulatorus celu satiksmē bez papildu nosacījumiem.

Ja akumulatoru nosūta trešas personas (piemēram, ar gaisa transporta uzņēmumu vai citu loģistikas aģentūru starpniecību), jāievēro īpašas prasības par sūtījuma iesaiņošanas un marķēšanu. Tāpēc sūtījuma sagatavošanas laikā jāpieaicina kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaņojiet akumulatoru tā, lai tas iesaņojumā nepārvietotos. levērojiet arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie mērinstrumenti, to akumulatori vai baterijas, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

558 | Lietuvių k.

Neizmetiet mērinstrumentu un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Nolietoti mērinstrumenti un bojāti vai izlietoti akumulatori/baterijas ir jāutilizē atseviški. Izmantojiet paredzētās savākšanas sistēmas.

Nelietpratīgi atbrīvojoties no nolietotām elektriskajām un elektroniskajām ierīcēm, tajos esošu iespējamu, bīstamu vielu dēļ šīs ierīces par nodarīt kaitējumu apkārtējai videi un cilvēku veselībai.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 557).

Lietuvių k.

Saugos nuorodos

Iv Ar šo Robert Bosch Power Tools GmbH deklarē, ka radioiekārta GLL 12V-100-33 CG atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarā- cijas teksts ir pieejams šādā interneta vietnē:
