Typ produktu	Laserové línie (cross-line laser)
Značka	Bosch
Model	GLL 12V-100 CG Professional
Kategória	Meracie zariadenia
Rozmery (D × Š × V)	162 × 89 × 139 mm
Hmotnosť (bez batérie)	0,96 kg
Napájanie	Batéria Lithium-Ion Bosch 12 V (napr. GBA 12V...) alebo 4 alkalické batérie AA (LR6) s adaptérom
Výdrž (3 laserové línie)	6 h s batériou Li-Ion, 4 h s alkalickými batériami
Dosah (polomer)	30 m (štandard), 5-100 m s laserovou prijímacou bunkou LR 7
Presnosť nivelácie	±0,3 mm/m
Rozsah samočinnej nivelácie	±4°
Doba nivelácie	< 4 s
Trieda lasera	2 (typ lasera < 10 mW, 500–540 nm)
Hlavné funkcie	Projekcia horizontálnych a vertikálnych línií, automatické vyrovnávanie, režim naklonenia, ovládanie cez Bluetooth® s aplikáciou Bosch Levelling Remote App, nastaviteľné automatické vypnutie, použitie s laserovou prijímacou bunkou
Stupeň ochrany	IP65 (okrem batérie a adaptéra na batérie)
Prevádzková teplota	-10 °C ... +40 °C
Pripojenie	Bluetooth® 5.2 Low Energy, maximálny dosah 30 m
Závit statívu	1/4" a 5/8"
Údržba a čistenie	Čistite mäkkou vlhkou handričkou, nepoužívajte rozpúšťadlá. Pravidelne čistite výstup lasera. Skladujte v dodanom puzdre alebo kufríku.
Bezpečnosť	Laser triedy 2: nepozerajte sa do lúča, nenasmerujte ho na osoby alebo zvieratá. Dodané okuliare na laser používajte iba na zlepšenie viditeľnosti, nie ako ochranu. Dodržiavajte bezpečnostné pokyny pre batériu Li-Ion.
Náhradné diely a opraviteľnosť	Popredajný servis Bosch: vyžaduje sa sériové číslo (7). Online vrátenie cez SAV DIRECT (Francúzsko). Obchod s náhradnými dielmi online na www.bosch-pt.fr.
Súčasťou balenia	Upevňovací držiak LB 10, ochranné puzdro (podľa verzie). Ďalšie príslušenstvo (stropná svorka, statív, prijímacia bunka atď.) k dispozícii samostatne.

Často kladené otázky - GLL 12V-100 CG Professional BOSCH

Ako zapnúť merací prístroj?

Posuňte vypínač Zap/Vyp (4) do polohy « ON ». Prístroj potom premieta horizontálnu laserovú líniu. Nikdy nesmerujte lúč na osoby alebo zvieratá.

Aký typ batérie alebo batérií použiť?

Použite batériu Lithium-Ion Bosch 12 V (napr. GBA 12V...). Alternatívne môžete použiť 4 alkalické batérie AA (LR6) s dodaným adaptérom na batérie. Pozrite si kapitolu Napájanie energiou pre montáž.

Ako funguje automatická nivelácia?

Prístroj automaticky kompenzuje naklonenie až do ±4°. Laserové línie prestanú blikať po dokončení nivelácie. Ak naklonenie presiahne 4°, línie blikajú a prístroj prejde do režimu naklonenia. Umiestnite prístroj do vodorovnej polohy na opätovné aktivovanie nivelácie.

Ako pripojiť prístroj k smartfónu cez Bluetooth®?

Aktivujte Bluetooth® krátkym stlačením tlačidla Bluetooth® (2). Otvorte aplikáciu Bosch Levelling Remote App na svojom smartfóne. Pre nové pripojenie podržte tlačidlo Bluetooth® stlačené, kým nezačne rýchlo blikať, potom potvrďte pripojenie v aplikácii.

Ako skontrolovať presnosť prístroja?

Vykonajte kontrolu presnosti horizontálne a vertikálne podľa návodu (strany 60-63). Napríklad pre horizontálnu kontrolu umiestnite prístroj 5 m od steny, označte body a odmerajte odchýlku. Prípustná odchýlka je ±0,3 mm/m.

Môžem použiť laserovú prijímaciu bunku s týmto prístrojom?

Áno, prístroj je kompatibilný s laserovou prijímacou bunkou LR 7. Umožňuje detekciu laserových línií až do 100 m v sťažených svetelných podmienkach. Použiteľná vo všetkých prevádzkových režimoch.

Ako deaktivovať automatické vypnutie?

Na deaktiváciu funkcie automatického vypnutia (120 min) podržte stlačené jedno z tlačidiel režimu laserovej línie (1) aspoň 3 sekundy. Laserové línie krátko bliknú na potvrdenie. Na opätovnú aktiváciu vypnite a znova zapnite prístroj.

Aké sú pokyny na údržbu?

Čistite prístroj mäkkou vlhkou handričkou bez rozpúšťadiel. Pravidelne čistite oblasť výstupu laserového lúča. Skladujte prístroj v ochrannom puzdre (28) alebo kufríku (29). Nikdy neponárajte do vody.

Aké sú dôležité bezpečnostné opatrenia?

Nikdy sa nepozerajte priamo do laserového lúča a nesmerujte ho na osoby alebo zvieratá. Okuliare na laser používajte iba na zlepšenie viditeľnosti, nie ako ochranu. Magnety obsahujúce príslušenstvo udržiavajte mimo lekárskych implantátov. Dodržiavajte pokyny pre batériu Li-Ion (neotvárať, chrániť pred teplom atď.).

Kde nájsť náhradné diely alebo dať prístroj opraviť?

Kontaktujte popredajný servis Bosch. Vo Francúzsku použite formulár SAV DIRECT na www.bosch-pt.fr alebo online obchod s náhradnými dielmi. Pri každej objednávke uveďte desaťmiestne číslo výrobku (na typovom štítku).

NÁVOD NA OBSLUHU GLL 12V-100 CG Professional BOSCH

Popis výrobku a výkonu

Kontrola vodorovné presnosti nivelace príčné osy

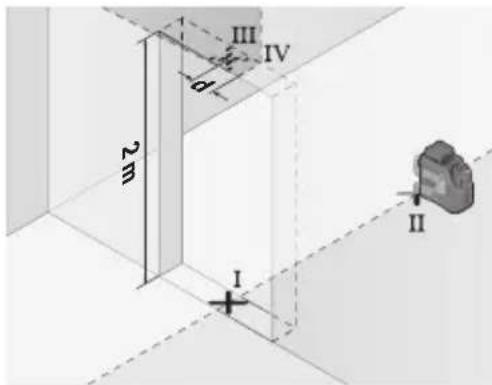

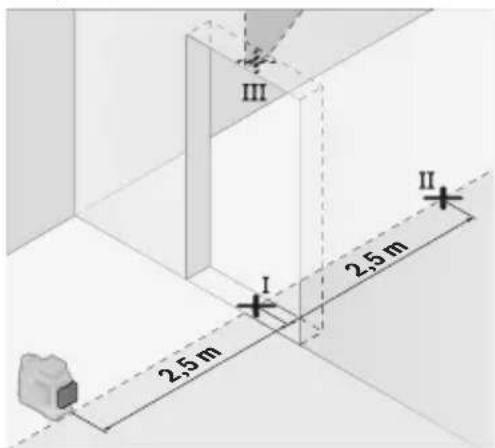

Kontrola presnosti nivelace svislých prímek

Bezpečnostné upozornenia

Aby bola zaistená bezpečná a spoľahlivá práca s meracím prístrojom, prečítajte si a dodržiavajte všetky pokyny. Pokiaľ merací prístroj nebudete používať v súlade s týmito pokynmi, môžete nepriaznivo ovplyvniť integrované ochranné opatrenia v meracom prístroji. Nikdy nesmiete dopustiť, aby boli výstražné štítky

na meracom prístroji nečitateľné. TIETO POKYNY DOBRE USCHOVAJTE A POKIAĽ BUDETE MERACÍ PRÍSTROJ ODOVZDÁVAŤ ĎALEJ, PRILOŽTE ICH.

▶ Pozor – keď sa používajú iné ovládacie alebo nastavovacie zariadenia, ako sú tu uvedené alebo iné postupy, môže to viesť k nebezpečnej expozícii žiarením. ▶ Merací prístroj sa dodáva s výstražným štítkom lasera (označeným na vyobrazení meracieho prístroja na strane s obrázkami).

Ak text výstražného štítka lasera nie je v jazyku krajiny, kde sa prístroj používa, pred prvým uvedením do prevádzky ho prelepte dodanou nálepkou v jazyku vašej krajiny.

Nesmerujte laserový lúč na osoby ani na zvieratá, ani sami nepozerajte do priameho či odrazeného laserového lúča. Môže to spôsobiť oslepenie osôb, nehody alebo poškodenie zraku.

▶ Pokiaľ laserový lúč dopadne do oka, treba vedome zatvoriť oči a okamžite hlavu otočiť od lúča. ▶ Na laserovom zariadení nevykonávajte žiadne zmeny. ▶ Okuliare na zviditeľnenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditeľnenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením. Okuliare na zviditeľnenie laserového lúča (príslušenstvo) nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditeľnenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb. Opravu meracieho prístroja zverte len kvalifikovanému odbornému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaručí, že bezpečnosť meracieho prístroja zostane zachovaná. Nedovoľte deťom používať laserový merací prístroj bez dozoru. Mohli by neúmyselne spôsobiť oslepenie iných osôb alebo seba samých. ▶ S meracím prístrojom nepracujte v prostredí s nebezpečenstvom výbuchu, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. V tomto meracom prístroji sa môžu vytvárať iskry, ktoré by mohli uvedený prach alebo výpary zapáliť. - Akumulátor neupravujte ani ho neotvárajte. Hrozí nebezpečenstvo skratu. ▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Akumulátor môže horieť alebo vybuchnúť. Zabezpečte prívod čerstvého vzduchu a v prípade ťažkostí vyhľadajte lekára. Tieto výpary môžu podráždiť dýchacie cesty. ▶ Pri nesprávnom používaní alebo poškodení akumulátora môže z neho vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte miesto opláchnite vodou. Ak sa dostane kvapalina z akumulátora do kontaktu s očami, po výplachu očí vyhľadajte lekára. Unikajúca kvapalina z akumulátora môže mať za následok podráždenie pokožky alebo popáleniny. ▶ Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť ku skratu

a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriať.

Nepoužívaný akumulátor neskladujte tak, aby mohol prísť do styku s kancelárskymi sponkami, mincami, kľúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru. - Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením. - Akumulátory nabíjajte len nabíjačkami odporúčanými výrobcom. Ak sa používa nabíjačka určená na nabíjanie určitého druhu akumulátorov na nabíjanie iných akumulátorov, hrozí nebezpečenstvo požiaru.

Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu a skratu.

Magnetické príslušenstvo nedávajte do blízkosti implantátov a iných medicínskych zariadení, ako sú napr. kardiostimulátory alebo inzulínové pumpy. Magnety príslušenstva vytvárajú magnetické pole, ktoré môže nepriaznivo ovplyvniť funkciu implantátov alebo medicínskych zariadení.

▶ Magnetické príslušenstvo nedávajte do blízkosti magnetických dátových nosičov a magneticky citlivých zariadení. Následkom účinku magnetov príslušenstva by mohlo dôjsť k nenávratnej strate uložených údajov. ▶ Merací prístroj je vybavený rádiovým rozhraním. Dodržiavajte lokálne prevádzkové obmedzenia, napríklad v lietadlách alebo nemocniciach.

Slovné označenie Bluetooth® a tiež obrazové značky (logá) sú registrovanými ochrannými značkami a vlastníctvom spoločnosti Bluetooth SIG, Inc. Akékoľvek použitie tohto slovného označenia/obrazovej značky spoločnosťou Robert Bosch Power Tools GmbH je realizované na základe licencie.

Pozor! Pri používaní meracieho prístroja s funkciou Bluetooth® môže dôjsť k rušeniu iných prístrojov a zariadení, lietadiel a medicínskych zariadení (napríklad kardiostimulátorov, načúvacích prístrojov). Taktiež nie je možné úplne vylúčiť negatívny vplyv na ľudí a zvieratá v bezprostrednom okolí. Merací prístroj s funkciou Bluetooth® nepoužívajte v blízkosti medicínskych zariadení, čerpacích staníc, chemických zariadení, oblastí s nebezpečenstvom výbuchu a oblastí s prítomnosťou výbušnín. Merací prístroj s funkciou Bluetooth® nepoužívajte v lietadlách. Zabráňte prevádzkovaniu počas dlhšej doby v priamej blízkosti tela.

Opis výrobku a výkonu

Preštudujte si, prosím, aj obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Merací prístroj je určený na určovanie a kontrolu vodorovných a zvislých čiar.

Tento merací prístroj je vhodný na používanie v interiéri a exteriéri.

Tento výrobok je spotrebný laserový výrobok v súlade s normou EN 50689.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyobrazenie meracieho prístroja na grafickej strane tohto Návodu na používanie.

(1) Tlačidlo pracovného režimu lasera (2) Tlačidlo Bluetooth® (3) Indikácia stavu nabitia akumulátora/batérií (4) Vypínač (5) Výstupný otvor laserového lúča (6) Výstražný štítok lasera (7) Sériové číslo (8) Uchytenie statívu 5/8" (9) Uchytenie statívu 1/4" (10) Akumulátor ^a) (11) Uzatvárací kryt adaptéra na batérie (12) Odistovacie tlačidlo akumulátora/adaptéra na batérie (13) Batérie ^a) (14) Puzdro adaptéra na batérie (15) Zasúvacia priehradka na akumulátor (16) Držiak (LB 10) ^a) (17) Magnet ^a) (18) 1/4" skrutka držiaka ^a) (19) Otvor na skrutku držiaka ^a) (20) Stropná spona (DK 20) ^a) (21) Univerzálny držiak ^a)

(22) Cieľová tabuľka lasera ^a) (23) Okuliare na zviditeľnenie laserového lúča ^a) (24) Laserový prijímač ^a) (25) Statív ^a) (26) Teleskopická tyč ⁴ (27) Adaptér na batérie ⁴ (28) Ochranné puzdro ^a) (29) Kufrík ^a)

a) Toto príslušenstvo nepatrí do štandardného rozsahu dodávky.

Technické údaje

Líniový laser GLL 12V-100-33 CG
Vecné číslo	3 601 K65 4..
Pracovný rozsah (polomer) A)
- Štandardne 30 m
- S laserovým prijímačom 5–100 m
Presnost nivelácie B)(C)D)	±0,3 mm/m
Rozsah samonivelácie ±4°
Čas nivelácie < 4 s
Max. výška použitia nad referenčnou výškou 2 000 m
Max. relatívna vlhkost' vzduchu 90 %
Stupeň znečistenia podľa IEC 61010-1 2	E)
Trieda lasera 2
Typ lasera < 10 mW, 500–540 nm
C 6 10
Divergencia 50 × 10 mrad (plný uhol)
Najkratšie trvanie impulzu 1/10 000 s
Pulzová frekvencia 10 kHz
Kompatibilný laserový prijímač LR 7
Uchytenie statívu	1/4", 5/8"
Elektrické napájanie

Slovenčina | 287

Líniový laser GLL 12V-100-33 CG

– Lítiovo-iónový akumulátor 12 V
– Alkalicko-mangánové batérie (s batériovým adaptérom)	4 × 1,5 V LR6 (AA)
Trvanie prevádzky s 3 laserovými čiaramiF)
– S lítiovo-iónovým akumulátorom 6 h
– S alkalicko-mangánovými batériami 4 h
Merací prístroj s Bluetooth®
– Kompatibilita Bluetooth® 5.2 (Low Energy)	G)
– Dosah signálu max. 30 m	H)
– Prevádzkový frekvenčný rozsah 2 402–2 480 MHz
– Max. vysielací výkon 3,3 mW
Smartfón s Bluetooth®
– Kompatibilita Bluetooth® 5.2 (Low Energy)	G)
HmotnostI)	0,96 kg
Rozmery (dlžka × šírka × výška) 162 × 89 × 139 mm
Stupeň ochranyJ)	IP65
Odporúčaná teplota okolia pri nabíjaní 0 °C ... +35 °C
Povolená teplota okolia pri prevádzke –10 °C ... +40 °C
Povolená teplota okolia pri skladovaní (bez akumu-látora)	–20 °C ... +70 °C
Odporúčané akumulátory(2–3 Ah)	GBA 12V...

288 | Slovenčina

Líniový laser GLL 12V-100-33 CG

Odporúčané nabíjačky GAL 12...

GAX 18...

A) Pracovná oblasť sa môže zredukovať nepriaznivými podmienkami okolia (napr. priame slnečné žiarenie). B) Platnosť na štyroch horizontálnych priesečníkoch. C) Uvedené hodnoty predpokladajú normálne až priaznivé podmienky okolia (napr. bez vibrácií, hmly, dymu, nepriameho slnečného žiarenia). Po silných teplotných výkyvoch môže dôjsť k odchýlkam presnosti. D) Pri maximálnom rozsahu samonivelácie treba tiež počítať s odchýlkou ±0,1 mm/m. E) Vyskytuje sa len nevodivé znečistenie, pričom sa však príležitostne očakáva dočasná vodivosť spôsobená kondenzáciou. F) Kratšie prevádzkové časy pri prevádzke s Bluetooth® G) Pri použití prístrojov Bluetooth®-Low-Energy môže byť v závislosti od modelu a operačného systému možné, že sa nevytvorí spojenie. Prístroje Bluetooth® musia podporovať SPP profil. H) Dosah sa môže výrazne líšiť v závislosti od vonkajších podmienok, vrátane použitého prijímacieho zariadenia. V uzavretých priestoroch a cez kovové prekážky (napr. steny, police, kufre atď.) môže byť dosah Bluetooth® výrazne menší. I) Hmotnosť bez akumulátora/adaptéra na batérie/batérií J) Lítiovo-iónový akumulátor a adaptér na batérie nemajú tento stupeň ochrany. Na jednoznačnú identifikáciu vášho meracieho prístroja slúži sériové číslo (7) uvedené na typovom štítku.

Napájanie meracieho prístroja

Tento merací prístroj sa dá používať buď pomocou bežných batérií, aké ponúka maloobchod, alebo pomocou lítiovo-iónových akumulátorov Bosch.

Používanie pomocou batérií

Na prevádzku meracieho prístroja sa odporúča používať alkalické mangánové batérie. Batérie sa vložia do adaptéra na batérie.

Adaptér na batérie je určený výlučne na používanie v meracích prístrojoch Bosch, ktoré sú na to určené a nesmie sa používať s elektrickým náradím.

Pred vložením batérií vsuňte puzdro (14) adaptéra na batérie do priehradky na akumulátor (15). Batérie vložte do puzdra podľa vyobrazenia na uzatváracom kryte (11). Nasaďte kryt na puzdro tak, aby zaskočil.

Batérie (13) vyberiete tak, že stlačíte odistovacie tlačidlá (12) uzatváracieho krytu (11) a uzatvárací kryt vytiahnete. Vyberte batérie. Puzdro (14), nachádzajúce sa vnútri, vyberiete z priehradky na akumulátor tak, že siahnete do puzdra a vytiahnete ho z meracieho prístroja miernym zatlačením na bočnú stenu.

riete z priehradky na akumulátor tak, že siahnete do puzdra a vytiahnite ho z meracieho prístroja miernym zatlačením na bočnú stenu.

Vždy vymieňajte všetky batérie súčasne. Používajte len batérie od jedného výrobcu a s rovnakou kapacitou.

- Ak merací prístroj dlhší čas nepoužívate, vyberte z neho batérie. Batérie môžu pri dlhšom skladovaní v meracom prístroji skorodovať.

▶ Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené lítium-iónovému akumulátoru použitému vo vašom meracom prístroji.

▶ Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené lítium-iónovému akumulátoru použitému vo vašom meracom prístroji.

Upozornenie: Lítiovo-iónové akumulátory sa na základe medzinárodných dopravných predpisov dodávajú čiastočne nabité. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite.

Keď vkladáte nabitý akumulátor (10), zasuňte ho do šachty na akumulátor (15) tak, aby citeľne zaskočil.

Ak chcete vybrať akumulátor (10), stlačte odisťovacie tlačidlá (12) a akumulátor vytiahnite z priehradky na akumulátor (15). Nepoužívajte pritom neprimeranú silu.

Pokyny na optimálne zaobchádzanie s akumulátorom

Akumulátor skladujte iba pri teplote v rozsahu od -20 °C do 50 °C. Nenechávajte akumulátor napríklad v lete položený v automobile.

Akumulátor skladujte iba pri teplote v rozsahu od -20 °C do 50 °C. Nenechávajte akumulátor napríklad v lete položený v automobile.

Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.

Dodržiavajte upozornenia týkajúce sa likvidácie.

Indikácia stavu nabitia (3) zobrazuje pri zapnutom meracom prístroji aktuálny stav nabitia akumulátora alebo batérií.

Keď akumulátor, príp. batérie slabnú, jas laserových čiar sa pomaly znižuje.

Ak sú akumulátor alebo batérie takmer vybité, indikácia stavu nabitia (3) trvalo bliká. Laserové línie blikajú každých 5 minút počas 5 sekúnd.

Ak sú akumulátor alebo batérie vybité, laserové línie a indikácia stavu nabitia (3) zablikajú ešte raz a potom sa merací prístroj vypne.

Prevádzka

Uvedenie do prevádzky

▶ Merací prístroj chráňte pred vlhkom a pred priamym slnečným žiarením. ▶ Merací prístroj nevystavujte extrémnym teplotám alebo teplotným výkyvom.

Nenechávajte ho napríklad dlhší čas ležať v automobile. Pri väčších teplotných výkyvoch nechajte merací prístroj najprv zahriať a vždy vykonajte skúšku presnosti (pozri „Skúška presnosti meracieho prístroja“, Stránka 293).

Pri extrémnych teplotách alebo v prípade kolísania teplôt môže byť negatívne ovplyvnená presnosť meracieho prístroja.

Zabráňte silným nárazom alebo pádom meracieho prístroja. Pri silných vonkajších vplyvoch by ste mali pred ďalšou prácou vykonať skúšku presnosti meracieho prístroja (pozri „Skúška presnosti meracieho prístroja“, Stránka 293). Keď merací prístroj prepravujete, vypnite ho. Pri vypnutí sa výkyvná jednotka zablokuje, inak by sa mohla pri prudšom pohybe poškodiť.

Zapnutie/vypnutie

Ak chcete merací prístroj zapnúť, posuňte tlačidlo zapnutia/vypnutia (4) do polohy ON. Merací prístroj okamžite po zapnutí vysiela z horného výstupného otvoru (5) jeden laserový lúč. ▶ Nesmerujte laserový lúč na osoby ani na zvieratá, ani sa sami nepozerajte do laserového lúča, dokonca ani z väčšej vzdialenosti.

Merací prístroj vypnete tak, že posuniete vypínač (4) do polohy OFF. Pri vypnutí sa výkyvná jednotka zablokuje. Zapnutý merací prístroj nenechávajte bez dozoru a po použití ho vždy vypnite.

Laserový lúč by mohol oslepiť iné osoby.

Keď sa teplota meracieho prístroja blíži k maximálnej prevádzkovej teplote, jas laserových čiar sa pomaly znižuje.

Pri prekročení najvyššej povolenej prevádzkovej teploty zablikajú laserové línie v rýchlom slede, potom sa merací prístroj vypne. Po vychladnutí je merací prístroj opäť pripravený na prevádzku a môže sa znova zapnúť.

Deaktivovanie vypínacej automatiky

Ak sa približne 120 minút nestlačí žiadne tlačidlo meracieho prístroja, merací prístroj sa z dôvodu šetrenia akumulátora alebo batérií automaticky vypne.

Ak chcete merací prístroj po automatickom vypnutí znova zapnúť, buď môžete najprv posunúť tlačidlo zapnutia/vypnutia (4) do polohy OFF a potom merací prístroj znova zapnúť, alebo stlačiť jedno z tlačidiel prevádzkového režimu lasera (1).

Na deaktivovanie automatického vypínania podržte (na zapnutom meracom prístroji) stlačené jedno z tlačidiel prevádzkového režimu lasera (1) minimálne 3 s. Keď je automatické vypnutie deaktivované, laserové čiary na potvrdenie krátko zablikajú.

Keď chcete automatické vypínanie opäť uviesť do činnosti, merací prístroj vypnite a znova ho zapnite.

Druhy prevádzky

Merací prístroj môže vytvárať jednu vodorovnú a dve zvislé laserové línie.

Po zapnutí meracieho prístroja je zapnutá vodorovná laserová línia.

Každú z laserových línií môžete navzájom nezávisle zapnúť a vypnúť. Na to je potrebné stlačenie príslušného tlačidla prevádzkového režimu lasera (1) na danú laserovú líniu.

Všetky pracovné režimy sú možné s nivelačnou automatikou aj s funkciou sklonu.

Všetky pracovné režimy sú vhodné pre prevádzku s laserovým prijímačom (24).

Nivelačná automatika

Merací prístroj počas prevádzky vždy monitoruje polohu. Pri inštalácii v rámci samonivelačného rozsahu ±4° pracuje s nivelačnou automatikou. Mimo samonivelačného rozsahu prepne automaticky do funkcie sklonu.

Práca s nivelačnou automatikou

Postavte merací prístroj na vodorovný, pevný podklad, upevnite ho na držiak (16) alebo na statív (25).

Nivelačná automatika automaticky vyrovná nerovnosti v rámci samonivelačného rozsahu ±4°. Hneď ako laserové lúče trvalo svietia, je merací prístroj nivelovaný.

Ak nie je možná automatická nivelácia, napr. plocha na postavenie meracieho prístroja má odchýlku od horizontály viac ako 4°, laserové línie blikajú najprv počas 2 s v rýchlom slede, potom každých 5 s viackrát v rýchlom slede. Merací prístroj sa nachádza vo funkcii sklonu.

Ak chcete naďalej pracovať s nivelačnou automatikou, postavte merací prístroj do vodorovnej polohy a počkajte, kým sa uskutoční samonivelácia. Hneď ako sa merací prístroj nachádza v rámci samonivelačného rozsahu ±4°, laserové lúče svietia neprerušovane.

Pri otrasoch a zmenách polohy počas prevádzky sa merací prístroj znova automaticky vyniveluje. Po uskutočnenej nivelácii prekontrolujte polohu laserových lúčov so zreteľom na referenčné body, aby ste sa vyhli chybám spôsobeným posunom meracieho prístroja.

Práca s funkciou sklonu

Postavte merací prístroj na naklonený podklad. Pri práci s funkciou sklonu blikajú laserové línie najprv počas 2 s v rýchlom slede, potom každých 5 s viackrát v rýchlom slede.

Vo funkcii sklonu sa laserové línie už nenivelujú a už nemusia byť navzájom voči sebe v pravom uhle.

Diaľkové ovládanie prostredníctvom „Bosch Levelling Remote App“

Merací prístroj je vybavený modulom Bluetooth®, ktorý pomocou rádiovej techniky umožňuje diaľkové ovládanie cez smartfón s rozhraním Bluetooth®.

Na využívanie tejto funkcie je potrebná aplikácia „Bosch Levelling Remote App“. Môžete si ju stiahnuť v závislosti od koncového zariadenia z príslušného obchodu s aplikáciami (Apple App Store, Google Play Store).

Informácie o potrebných systémových predpokladoch pre spojenie cez Bluetooth® nájdete na internetovej stránke Bosch www.bosch-pt.com.

Pri diaľkovom ovládaní prostredníctvom Bluetooth® môže z dôvodu zlých podmienok príjmu dôjsť k časovému oneskoreniu medzi mobilným koncovým zariadením a meracím prístrojom.

Vytvorenie/ukončenie spojenia s mobilným koncovým zariadením

Po zapnutí meracieho prístroja je funkcia Bluetooth® vždy vypnutá.

Zapnutie funkcie Bluetooth® pre diaľkové ovládanie:

• Krátko stlačte tlačidlo Bluetooth® (2). Tlačidlo na potvrdenie pomaly bliká.
• Ak bol už merací prístroj spojený s nejakým mobilným koncovým zariadením a toto mobilné koncové zariadenie je v dosahu (s aktivovaným rozhraním Bluetooth®), automaticky sa opäť vytvorí spojenie s týmto mobilným koncovým zariadením. Spojenie je úspešne vytvorené, keď tlačidlo Bluetooth® (2) trvalo svieti.

Spojenie cez Bluetooth® sa môže prerušiť z dôvodu veľkej vzdialenosti alebo prekážok medzi meracím prístrojom a mobilným koncovým zariadením alebo prítomnosti zdrojov elektromagnetického rušenia. V takomto prípade tlačidlo Bluetooth® (2) bliká.

Nové vytvorenie spojenia (prvé spojenie alebo spojenie s iným mobilným koncovým zariadením):

• Skontrolujte, či je rozhranie Bluetooth® na mobilnom koncovom zariadení aktivované a Bluetooth® na meracom prístroji zapnuté. – Spustite Bosch Levelling Remote App. Ak sa našlo viac aktívnych meracích prístrojov, vyberte požadovaný merací prístroj.
• Stlačte tlačidlo Bluetooth® (2) na meracom prístroji a držte ho stlačené, kým toto tlačidlo nebliká v rýchlom slede. – Potvrďte spojenie na vašom mobilnom koncovom zariadení.
• Spojenie je úspešne vytvorené, keď tlačidlo Bluetooth® (2) trvalo svieti.
• Ak nie je možné žiadne spojenie, tlačidlo Bluetooth® (2) bliká naďalej v rýchlom slede.

Vypnutie funkcie Bluetooth®:

Krátko stlačte tlačidlo Bluetooth® (2), aby zhaslo, alebo merací prístroj vypnite.

Obnovenie výrobných nastavení:

– Pri obnovení výrobných nastavení sa všetky údaje o pripojení v meracom prístroji vymažú. - Ak sa v dosahu nachádza mobilné koncové zariadenie, s ktorým už bol merací prístroj spojený, potom na tomto koncovom zariadení buď vypnite funkciu Bluetooth® alebo vymažte na koncovom zariadení spojenie s týmto meracím prístrojom. - Zapnite merací prístroj. Potom krátko stlačte tlačidlo Bluetooth® (2) na meracom prístroji. Tlačidlo na potvrdenie pomaly bliká. - Potom súčasne stlačte tlačidlá Bluetooth® (2) a vedľa neho umiestnené tlačidlo pracovného režimu lasera (1) na 3 s, kým sa tlačidlo Bluetooth® (2) krátko nerozsvieti a opäť nezhasne. - Merací prístroj je resetovaný na výrobné nastavenia.

Aktualizácia softvéru meracieho prístroja

Ak je pre merací prístroj k dispozícii aktualizácia softvéru, zobrazí sa na Bosch Levelling Remote App správa. Pri inštalácii aktualizácie sledujte pokyny v aplikácii.

Počas aktualizácie bliká tlačidlo Bluetooth® (2) v rýchlom slede. Všetky ostatné tlačidlá sú deaktivované a laserové línie vypnuté, kým aktualizácia nie je úspešne nainštalovaná.

Skúška presnosti meracieho prístroja

Faktory ovplyvňujúce presnosť

Najväčší vplyv na presnosť merania má teplota okolia. Najmä rozdiely teploty prechádzajúce od zeme smerom hore môžu spôsobovať vychýlenie laserového lúča.

Aby sa minimalizovali tepelné vplyvy tepla stúpajúceho od zeme, odporúčame používať merací prístroj na statíve. Okrem toho umiestnite podľa možnosti merací prístroj do stredu pracovnej plochy.

Okrem vonkajších vplyvov môžu k odchýlkam viesť aj vplyvy špecifické pre daný prístroj (ako sú napríklad pády alebo prudké nárazy). Preto pred začiatkom každej práce skontrolujte presnosť nivelácie.

Preskúšajte najprv presnosť nivelácie vodorovných laserových čiar a potom presnosť nivelácie zvislých laserových čiar.

Ak by merací prístroj pri jednej z uvedených skúšok prekračoval maximálnu povolenú odchýlku, dajte ho opraviť v autorizovanom servise firmy Bosch.

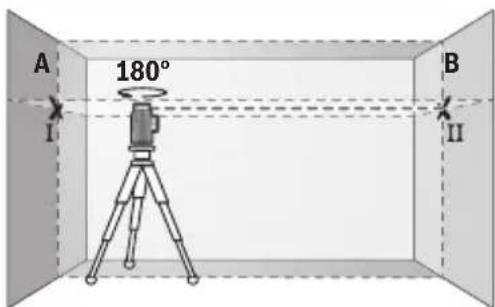

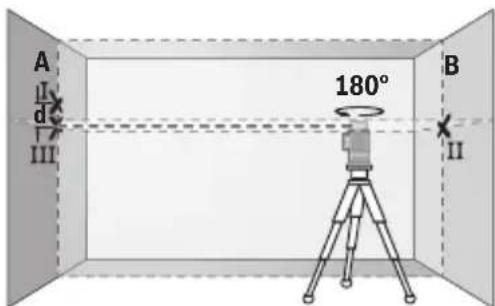

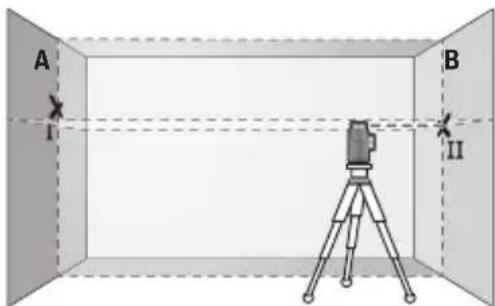

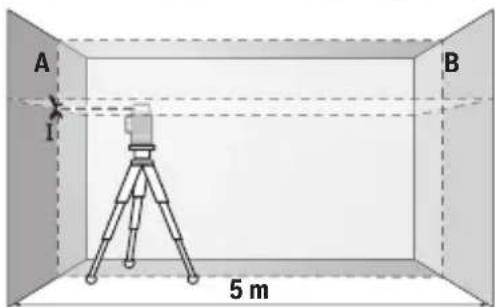

Kontrola presnosti nivelácie vodorovného lúča priečnej osi

Na túto kontrolu budete potrebovať voľnú meraciu trasu 5 m na pevnom podklade medzi dvoma stenami A a B.

– Namontujte merací prístroj v horizontálnej polohe blízko steny A na statív alebo ho postavte na pevný a rovný podklad. Zapnite merací prístroj. Zapnite vodorovnú laserovú líniu a zvislú laserovú líniu čelne pred meracím prístrojom.

– Nasmerujte laser na blízku stenu A a nechajte merací prístroj, aby sa niveloval. Označte si stred laserového bodu na mieste, kde sa na stene prekrížia laserové čiary (bod I).

– Otočte merací prístroj o 180°, nechajte ho, aby sa niveloval a označte bod prekríženia laserových čiar na protiľahlej stene B (bod II).

– Umiestnite merací prístroj – bez otočenia – v blízkosti steny B, zapnite ho a nechajte ho, aby sa niveloval.

– Vyrovnajte merací prístroj vo výške tak (pomocou statívu alebo podložkami), aby bod prekríženia laserových čiar presne trafil na predtým označený bod II na stene B.

– Otočte merací prístroj o 180° bez toho, aby ste zmenili výšku. Nastavte ho na stenu A tak, aby zvislá laserová čiara prebiehala cez označený bod I. Nechajte merací prístroj, aby sa niveloval a označte bod prekríženia laserových čiar na stene A (bod III).

– Rozdiel d medzi obidvomi označenými bodmi I a III na stene A je skutočná výšková odchýlka meracieho prístroja.

Na dráhe merania 2 × 5 m = 10 m dosahuje maximálna prípustná odchýlka:

10 m × ±0,3 mm/m = ±3 mm. Rozdiel d medzi bodmi I a III smie byť teda maximálne 3 mm.

Kontrola presnosti nivelácie zvislých čiar (línií)

Na túto kontrolu budete potrebovať otvor vo dverách, pri ktorých je (na pevnom podklade) na každej strane dverí miesto minimálne 2,5 m.

– Postavte merací prístroj do vzdialenosti 2,5 m od otvoru dverí na pevnú rovnú podložku (nie na statív). Zapnite merací prístroj a zvislú laserovú líniu predným smerom od meracieho prístroja. Nasmerujte laserovú líniu na otvor dverí a nechajte merací prístroj dokončiť niveláciu.

– Označte stred zvislej laserovej čiary na dne otvoru dverí (bod I), vo vzdialenosti 5 m na druhej strane otvoru dverí (bod II), ako aj na hornom okraji otvoru dverí (bod III).

– Otočte merací prístroj o 180° a postavte ho na druhú stranu otvoru dverí priamo za bod II. Nechajte merací prístroj, aby sa niveloval a nastavte zvislú laserovú čiaru tak, aby jej stred prebiehal presne cez označený bod I a II.

– Označte si stred laserovej čiary na hornom okraji otvoru dverí ako bod IV. – Rozdiel d medzi obidvomi označenými bodmi III a IV je skutočná odchýlka meracieho prístroja od zvislice. – Odmerajte výšku otvoru dverí.

Zopakujte tento postup merania pre druhú zvislú laserovú líniu. Zapnite pritom zvislú laserovú líniu zboku vedľa meracieho prístroja a otočte merací prístroj pred začiatkom merania o 90°.

Maximálnu povolenú odchýlku vypočítate takto:

Príklad: Pri výške otvoru dverí 2 m smie byť maximálna odchýlka

2 × 2 m × ±0,3 mm/m = ±1,2 mm. Body III a IV smú teda ležať maximálne 1,2 mm od seba.

Pracovné pokyny

▶ Na označovanie použite vždy len stred laserovej čiary. Šírka laserovej čiary sa mení so vzdialenosťou.

Práca s držiakom LB 10 (pozri obrázky A–D)

Pomocou držiaka (16) môžete upevniť merací prístroj na zvislé plochy alebo na magnetizovateľné materiály. V kombinácii so stropnou sponou (20) môžete merací prístroj vyrovnať aj vo výške.

Nasaďte merací prístroj s upínaním statívu 1/4" (9) na skrutku 1/4" (18) držiaka a pevne ho naskrutkujte.

Možnosti upevnenia držiaka (16):

• bežnou upevňovacou skrutkou pomocou otvoru na skrutku (19) do dreva (pozri obrázok B),
• pomocou magnetov (17) na magnetizovateľné materiály (pozri obrázok C),

– pomocou stropnej spony (20) na stropné lišty (pozri obrázok D).

▶ Pri upevňovaní príslušenstva na povrchy nedávajte prsty na zadnú stranu magnetického príslušenstva. Veľká príťažlivá sila magnetov môže privrieť prsty.

Pred zapnutím meracieho prístroja držiak (16) zhruba vyrovnajte.

Práca s laserovou cieľovou tabuľkou

Cieľová tabuľka lasera (22) zlepšuje viditeľnosť laserového lúča pri nepriaznivých podmienkach a väčších vzdialenostiach.

Odrážajúca plocha cieľovej tabuľky lasera (22) zlepšuje viditeľnosť laserovej línie, vďaka priesvitnej ploche je laserová línia rozpoznateľná aj zo zadnej strany cieľovej tabuľky lasera.

Práca so statívom

Statív poskytuje stabilnú a výškovo nastaviteľnú meraciu podložku. Položte merací prístroj so 1/4" upínaním statívu (9) na závit (25) bežného fotostatívu. Na upevnenie na bežný stavebný statív použite 5/8" upínanie statívu (8). Priskrutkujte merací prístroj skrutkou na presné nastavenie statívu.

Ešte predtým, ako zapnete merací prístroj, statív zhruba vyrovnajte.

Upevnenie pomocou univerzálneho držiaka (pozri obrázok F)

Pomocou univerzálneho držiaka (21) môžete upevniť merací prístroj napr. na zvislých plochách alebo magnetizovateľných materiáloch. Univerzálny držiak je práve taký výhodný ako statív umiestnený na zemi a uľahčuje výškové nastavovanie meracieho prístroja.

▶ Pri upevňovaní príslušenstva na povrchy nedávajte prsty na zadnú stranu magnetického príslušenstva. Veľká príťažlivá sila magnetov môže privrieť prsty.

Pred zapnutím meracieho prístroja univerzálny držiak (21) približne vyrovnajte.

Práca s laserovým prijímačom (pozri obrázok F)

Pri nepriaznivých svetelných podmienkach (svetlé okolie, priame slnečné žiarenie) a na veľké vzdialenosti použite na lepšie vyhľadanie laserových čiar prijímač laserového lúča (24).

Všetky pracovné režimy sú vhodné pre prevádzku s laserovým prijímačom (24).

Okuliare na zviditeľnenie laserového lúča

Laserové okuliare na zviditeľnenie laserového lúča filtrujú svetlo okolia. Vďaka tomu sa stáva svetlo lasera pre oko svetlejším.

▶ Okuliare na zviditeľnenie laserového lúča (príslušenstvo) nepoužívajte ako ochranné okuliare. Okuliare na zviditeľnenie laserového lúča slúžia na lepšie rozpoznanie laserového lúča; nechránia však pred laserovým žiarením.

298 | Slovenčina

▶ Okuliare na zviditeľnenie laserového lúča (príslušenstvo) nepoužívajte ako slnečné okuliare alebo v cestnej doprave. Okuliare na zviditeľnenie laserového lúča neposkytujú úplnú UV ochranu a zhoršujú vnímanie farieb.

Príklady práce (pozri obrázky E-J)

Príklady pre rôzne druhy používania meracieho prístroja nájdete na grafických stranách.

Údržba a servis

Údržba a čistenie

Udržiavajte svoj merací prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte žiadne čistiace prostriedky či rozpúšťadlá.

Čistite pravidelne predovšetkým plochy na výstupnom otvore a dávajte pozor, aby ste pritom odstránili prípadné zachytené vlákna tkaniny.

Merací prístroj skladujte a prepravujte vždy v ochrannom puzdre (28), príp. kufri (29).

V prípade opravy zašlite merací prístroj v ochrannom puzdre (28), príp. kufri (29).

Zákaznícka služba a poradenstvo ohľadom použitia

Servis pre zákazníkov vám odpovie na otázky týkajúce sa opravy a údržby vášho produktu, ako aj náhradných dielov. Rozložené výkresy a informácie k náhradným dielom nájdete aj na stránke: www.bosch-pt.com

Poradenský tím Bosch vám ochotne pomôže v otázkach týkajúcich sa našich produktov a ich príslušenstva.

V prípade akýchkoľvek otázok a objednávok náhradných dielov bezpodmienečne uveďte 10-miestne vecné číslo uvedené na typovom štítku produktu.

Slovensko

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Ďalšie servisné adresy nájdete na:

Odporúčané lítiovo-iónové akumulátory podliehajú požiadavkám na prepravu nebezpečného nákladu. Tieto akumulátory smie používateľ prepravovať po cestách bez ďalších opatrení.

Pri zasielaní prostredníctvom tretích osôb (napr.: leteckou dopravou alebo prostredníctvom špedície) treba pamätať na osobitné požiadavky na obaly a označenie zásielky. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s expertom pre prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Dodržiavajte, prosím, aj prípadné ďalšie národné predpisy.

Likvidácia

Meracie prístroje, akumulátory/batérie, príslušenstvo a obaly treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Meracie prístroje, ktoré už nie sú vhodné na používanie, a poškodené alebo použité akumulátory/batérie sa musia likvidovať oddelene. Využívajte na to určené zberné systémy. Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické produkty škodlivé účinky na životné prostredie a ľudské zdravie z dôvodu možnej prítomnosti nebezpečných látok.

Akumulátory/batérie:

Li-Ion:
