Bezpečnostní upozornění

Aby byla zajištěna bezpečná a spolehlivá práce s měřicím přístrojem, je nutné si přečíst a dodržovat veškeré pokyny. Pokud se měřicí přístroj nepoužívá podle těchto pokynů, může to negativně ovlivnit ochranná opatření, která jsou integrovaná v měřicím přístroji. Nikdy nesmíte dopustit, aby byly výstražné štítky na měřicím přístroji nečitelné. TYTO POKYNY DOBŘE USCHOVEJTE, A POKUD BUDETE MĚŘICÍ PŘÍSTROJ PŘEDÁVAT DÁLE, PŘILOŽTE JE.

Pozor – pokud se používají jiná než zde uvedená ovládací nebo seřizovací zařízení nebo se provádějí jiné postupy, může to mít za následek vystavení nebezpečnému záření.
▶ Měřicí přístroj se dodává s výstražným štítkem laseru (je označený na vyobrazení měřicího přístroje na stránce s obrázky).
▶ Pokud není text výstražného štítku ve vašem národním jazyce, přelepte ho před prvním uvedením do provozu přiloženou nálepkou ve vašem jazyce.

Laserový paprsek nemiřte proti osobám nebo zvířatům a nedívejte se do přímého ani do odraženého laserového paprsku. Může to způsobit oslnění osob, nehody nebo poškození zraku.

266 | Čeština

▶ Pokud laserový paprsek dopadne do oka, je třeba vědomě zavřít oči a okamžitě hlavou uhnout od paprsku.
▶ Na laserovém zařízení neprovádějte žádné změny.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.
▶ Měřicí přístroj svěřujte do opravy pouze kvalifikovaným odborným pracovníkům, kteří mají k dispozici originální náhradní díly. Tím bude zajištěno, že zůstane zachovaná bezpečnost měřicího přístroje.
▶ Nedovolte dětem, aby používaly laserový měřicí přístroj bez dozoru. Mohly by neúmyslně oslnit jiné osoby nebo sebe.
S měřicím přístrojem nepracujte v prostředí s nebezpečím výbuchu, kde se nacházejí hořlavé kapaliny, plyny nebo hořlavý prach. V měřicím přístroji mohou vznikat jiskry, které mohou způsobit vznícení prachu nebo výparů.
▶ Neupravujte a neotvírejte akumulátor. Hrozí nebezpečí zkratu.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytéct hořlavá kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud se kapalina dostane do očí, vyhledejte navíc lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.

- Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučené výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, pokud se bude používat s jinými akumulátory.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Nedávejte magnetické příslušenství do blízkosti implantátů a jiných lékařských přístrojů, např. kardiostimulátoru nebo inzulinové pumpy. Magnety příslušenství vytvářejí pole, které může negativně ovlivnit funkci implantátů nebo lékařských přístrojů.

Nedávejte magnetické příslušenství do blízkosti magnetických datových nosičů a magneticky citlivých zařízení. Působením magnetů příslušenství může dojít k nevratným ztrátám dat.
▶ Měřicí přístroj je vybavený rádiovým rozhraním. Je nutné dodržovat místní omezení provozu, např. v letadlech nebo nemocnicích.

Slovní ochranná známka Bluetooth® a grafická označení (loga) jsou zaregistrované obchodní značky a vlastnictví společnosti Bluetooth SIG, Inc. Na jakékoli používání této ochranné známky/těchto grafických označení společností Robert Bosch Power Tools GmbH se vztahuje licence.

Pozor! Při používání měřicího přístroje s Bluetooth® může docházet k rušení jiných přístrojů a zařízení, letadel a lékařských přístrojů (např. kardiostimulátorů, naslouchadel). Rovněž nelze zcela vyloučit negativní vliv na osoby a zvířata v bezprostředním okolí. Měřicí přístroj s Bluetooth® nepoužívejte v blízkosti lékařských přístrojů, čerpacích stanic, chemických zařízení, oblastí s nebezpečím výbuchu a oblastí trhacích prací. Měřicí přístroj s Bluetooth® nepoužívejte v letadlech. Vyhněte se jeho používání po delší dobu v bezprostřední blízkosti svého těla.

Dbejte prosím vyobrazení v přední části návodu k použití.

Použití v souladu s určeným účelem

Měřicí přístroj je určený k zjišťování a kontrole vodorovných a svislých linií. Měřicí přístroj je vhodný pro používání ve vnitřních a venkovních prostorech.

268 | Čeština

Tento výrobek je spotřební laserový výrobek v souladu s normou EN 50689.

Zobrazené součásti

Číslování zobrazených komponent se vztahuje na zobrazení měřicího přístroje na obrázkové straně.

(1) Tlačítko druhu provozu laseru
(2) Tlačítko Bluetooth®
(3) Ukazatel stavu nabití akumulátoru/baterií
(4) Vypínač
(5) Výstupní otvor laserového paprsku
(6) Varovný štítek laseru
(7) Sériové číslo
(8) Stativový závit 5/8"
(9) Stativový závit 1/4"

(10) Akumulátor ^a)

(12) Odjišťovací tlačítko akumulátoru/adaptéru pro baterie

(13) Baterie ^a)

(15) Přihrádka pro akumulátor

(16) Držák (LB 10) ^a)

(17) Magnet ^a)

(18) 1/4" šroub držáku ^a)

(19) Otvor pro šroub v držáku ^a)

(20) Stropní držák (DK 20) ^a)

(21) Univerzální držák ^a)

(22) Cílová destička laseru ^a)

(23) Brýle pro práci s laserem ^a)

(24) Přijímač laseru ^a)

(25) Stativ ^a)

(26) Teleskopická tyč ^4

(27) Adaptér pro baterie ^a)

Čeština | 269

(28) Ochranné pouzdro ^a)

(29) Kufr ^a)

a) Toto príslušenství nepatří do standardního obsahu dodávky.

Technické údaje

Čárový laser GLL 12V-100-33 CG
Číslo výrobku	3 601 K65 4..
Pracovní dosah (poloměr)A)
– Standardní 30 m
– S přijímačem laseru 5–100 m
Přesnost nivelaceB)C)D)	±0,3 mm/m
Rozsah samonivelace ±4°
Doba nivelace < 4 s
Max. nadmořská výška pro použití 2 000 m
Relativní vlhkost vzduchu max. 90 %
Stupeň znečištění podle IEC 61010-1 2	E)
Třída laseru 2
Typ laseru < 10 mW, 500–540 nm
C610
Divergence 50 × 10 mrad (plný úhel)
Nejkratší délka impulzu 1/10 000 s
Frekvence impulzů 10 kHz
Kompatibilní přijímač laseru LR 7
Stativový závit 1/4", 5/8"
Napájení
– Lithium-ionotový akumulátor	12 V
– Alkalicko-manganové baterie (s adaptérem pro baterie)	4× 1,5 V LR6 (AA)
Doba provozu se 3 laserovými čáramiF)
– S lithium-ionotovým akumulátorem	6 h
– S alkalicko-manganovými bateriemi	4 h

Bosch Power Tools 1 609 92A 9AX | (14.08.2024)

270 | Čeština

Čárový laser GLL 12V-100-33 CG

Měřicí přístroj s Bluetooth®
- Kompatibilita Bluetooth® 5.2 (Low Energy)	G)
- Dosah signálu max. 30 m	H)
- Provozní frekvenční rozsah 2 402–2 480 MHz
- Vysílací výkon max. 3,3 mW
Chytrý telefon s Bluetooth®
- Kompatibilita Bluetooth® 5.2 (Low Energy)	G)
Hmotnost1)	0,96 kg
Rozměry (délka × šířka × výška) 162 × 89 × 139 mm
Stupeň krytíJ)	IP 65
Doporučená teplota prostředí při nabíjení 0 °C až +35 °C
Dovolená teplota prostředí při provozu -10 °C až +40 °C
Dovolená teplota prostředí při skladování (bez akumulátoru)	-20 °C až +70 °C
Doporučené akumulátory(2–3 Ah)	GBA 12V...

Čárový laser GLL 12V-100-33 CG

A) Pracovní oblast může být zmenšena nepříznivými podmínkami prostředí (např. prímé sluneční záření).
B) Platí u čtyř vodorovných průsečíků laserových čar.
C) Uvedené hodnoty platí za předpokladu normálních až přiznivých podmínek prostředí (např. bez vibrací, bez mlhy, bez kouře, bez přímého slunečního záření). Po velkém kolísání teploty může dojít k odchylkám přesnosti.
D) Při maximálním rozsahu samonivelace je navíc třeba počítat s odchylkou od ±0,1 mm/m.
E) Vyskytuje se pouze nevodivé znečištění, přičemž příležitostně se ale očekává dočasná vodivost způsobená orosením.
F) Kratší provozní doby při provozu s Bluetooth®
G) U přístrojů s Bluetooth® Low Energy nemusí být v závislosti na modelu a operačním systému možné navázat spojení. Přístroje s Bluetooth® musí podporovat profil SPP.
H) Dosah se může výrazně lišit podle vnějších podmínek, včetně použitého přijímače. Uvnitř uzavřených prostorů a vlivem kovových bariér (např. zdí, regálů, kufrů) může být dosah Bluetooth® výrazně menší.
I) Hmotnost bez akumulátoru/adaptéru pro baterie/baterií
J) Na lithium-ionotový akumulátor a adaptér pro baterie se stupeň krytí nevztahuje.
K jednoznačné identifikaci měřicího přístroje slouží sériové číslo (7) na typovém štítku.

Napájení měřicího přístroje

Měřicí přístroj lze provozovat s běžnými bateriemi nebo s lithium-iontovým akumulátorem Bosch.

Provoz s bateriemi

Pro provoz měřicího přístroje doporučujeme použít alkalicko-manganové baterie. Baterie se nasazují do adaptéru pro baterie.

Adaptér pro baterie je určený výhradně pro použití v určených měřicích přístrojích Bosch a nesmí se používat s elektronářadím.

Pro vložení baterií zasuňte pouzdro (14) adaptéru pro baterie do přihrádky pro akumulátor (15). Vložte baterie do pouzdra podle vyobrazení na krytce (11). Nasadťe krytku na pouzdro tak, aby zaskočila.

Pro vyjmutí baterií (13) stiskněte odjišťovací tlačítka (12) krytky (11) a krytku stáhněte. Vyjměte baterie. Pro vyjmutí vnitřního pouzdra (14) z přihrádky pro akumulátor sáhněte do pouzdra a vytáhněte ho z měřicího přístroje lehkým zatlačením na boční stranu měřicího přístroje.

272 | Čeština

Vždy vyměňujte všechny baterie současně. Používejte pouze baterie od jednoho výrobce a se stejnou kapacitou.

Když měřicí přístroj delší dobu nepoužíváte, vyjměte z něj baterie. Baterie mohou při delším skladování v měřicím přístroji zkorodovat.

Provoz s akumulátorem

▶ Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor, který lze používat s vaším měřicím přístrojem.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Pro nasazení nabitého akumulátoru (10) zasuňte akumulátor do přihrádky pro akumulátor (15) tak, aby citelně zaskočil.

Pro vyjmutí akumulátoru (10) stiskněte odjišťovací tlačítka (12) a vytáhněte akumulátor z přihrádky pro akumulátor (15). Nepoužívejte přitom násilí.

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě.

Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.

Dodržujte pokyny pro likvidaci.

Ukazatel stavu nabití na měřicím přístroji

Ukazatel stavu nabití (3) zobrazuje při zapnutém měřicím přístroji aktuální stav nabití akumulátoru, resp. baterií.

S vybíjením akumulátoru, resp. baterií se pomalu snižuje jas laserových čar.

Když jsou akumulátor nebo baterie téměř vybité, ukazatel stavu nabití (3) nepřetržitě bliká. Laserové čáry blikají každých 5 min po dobu 5 s.

Když jsou akumulátor nebo baterie vybité, laserové čáry a ukazatel stavu nabití (3) ještě jednou zablikají, než se měřicí přístroj vypne.

Provoz

Uvedení do provozu

▶ Chraňte měřicí přístroj před vlhkem a přímým slunečním zářením.
▶ Nevystavujte měřicí přístroj extrémním teplotám nebo kolísání teplot.

Nenechávejte ho např. delší dobu ležet v autě. Při větším kolísání teploty nechte měřicí přístroj nejprve vytemperovat a před další prací provedte vždy kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 276).

Při extrémních teplotách nebo teplotních výkyvech může být omezena přesnost přístroje.

▶ Chraňte měřicí přístroj před prudkými nárazy nebo pádem. Pokud byl měřicí přístroj vystavený působení silných vnějších vlivů, měli byste před další prací provést kontrolu přesnosti (viz „Kontrola přesnosti měřicího přístroje“, Stránka 276).
▶ Před přepravou měřicí přístroj vypněte. Při vypnutí se kyvná jednotka zajistí, při prudkých pohybech se jinak může poškodit.

Zapnutí/vypnutí

Pro zapnutí měřicího přístroje posuň vypínač (4) do polohy ON. Měřicí přístroj vysílá ihned po zapnutí laserovou čáru z horního výstupního otvoru (5).
Nemiřte laserový paprsek na osoby nebo zvířata a nedívejte se sami do něj, a to ani z větší vzdálenosti.

Pro vypnutí měřicího přístroje posuňte vypínač (4) do polohy OFF. Při vypnutí se zablokuje kyvadlová jednotka.

▶ Nenechávejte zapnutý měřicí přístroj bez dozoru a po použití ho vypněte. Mohlo by dojít k oslnění jiných osob laserovým paprskem.

Blíží-li se teplota měřicího přístroje nejvyšší přípustné provozní teplotě, pomalu se snižuje jas laserových čar.

Při překročení maximální přípustné provozní teploty laserové čáry rychle zablikají, poté se měřicí přístroj vypne. Po vychladnutí je měřicí přístroj opět připravený k provozu a lze ho znovu zapnout.

Deaktivace automatického vypnutí

Pokud cca 120 min nestisknete žádné tlačitko na měřicím přístroji, měřicí přístroj se automaticky vypne kvůli šetření akumulátoru, resp. baterií.

Pro opětovné zapnutí měřicího přístroje po automatickém vypnutí můžeš bud posunout vypínač (4) nejprve do polohy OFF a poté měřicí přístroj znovu zapnout, nebo stiskni jedno z tlačítek druhu provozu laseru (1).

274 | Čeština

Pro deaktivaci automatického vypnutí podrž (při zapnutém měřicím přístroji) minimálně 3 s stisknuté jedno z tlačítek druhu provozu laseru (1). Jakmile je automatické vypnutí deaktivované, laserové čáry krátce zablikají pro potvrzení.

Pro aktivaci automatického vypnutí měřicí přístroj vypněte a znovu zapněte.

Druhy provozu

Měřicí přístroj umí promítat jednu vodorovnou a dvě svislé laserové čáry.

Po zapnutí měřicího přístroje je zapnutá vodorovná laserová čára.

Všechny laserové čáry můžeš zapnout a vypnout nezávisle na sobě. Za tím účelem stiskni tlačítko druhu provozu laseru (1), které patří k příslušné laserové čáře.

Všechny druhy provozu jsou možné jak s automatickou nivelací, tak také s funkcí sklonu.

Všechny druhy provozu jsou vhodné pro provoz s přijímačem laseru (24).

Automatická nivelace

Měřicí přístroj během provozu neustále kontroluje polohu. Při postavení mimo samonivelační rozsah ±4° pracuje s automatickou nivelací. Mimo samonivelační rozsah automaticky přejde do funkce sklonu.

Práce s automatickou nivelací

Postavte měřicí přístroj na vodorovný, pevný povrch, upevněte ho do držáku (16) nebo na stativ (25).

Automatická nivelace automaticky vyrovná nerovnosti v samonivelačním rozsahu ±4°. Jakmile laserové paprsky svítí nepřetržitě, je měřicí přístroj znivelovaný.

Pokud není možné provést automatickou nivelaci, např. protože je plocha, na které měřicí přístroj stojí, odchýlená od vodorovné roviny o více než 4°, laserové čáry nejprve rychle blikají 2 s, poté každých 5 s několikrát rychle zablikají. Měřicí přístroj je ve funkci sklonu.

Pro další práci s automatickou nivelací postavte měřicí přístroj vodorovně a počkejte na samonivelaci. Jakmile se měřicí přístroj nachází v samonivelačním rozsahu ±4°, laserové paprsky nepřetržitě svítí.

Při otřesech nebo změnách polohy během provozu se měřicí přístroj opět automaticky zniveluje. Po nivelaci zkontrolujte polohu laserových paprsků ve vztahu k referenčním bodům, aby se zamezilo chybám daným posunutím měřícího přístroje.

Práce s funkcí sklonu

Postavte měřicí přístroj na podklad se sklonem. Při práci s funkcí sklonu laserové čáry nejprve 2 s rychle blikají, poté několikrát rychle zablikají každých 5 s.

Laserové čáry nejsou znivelované a nemusí nutně probíhat navzájem kolmo.

Dálkové ovládání pomocí „Bosch Levelling Remote App“

Měřicí přístroj je vybavený modulem Bluetooth®, který pomocí rádiové technologie umožňuje dálkové ovládání prostřednictvím chytrého telefonu s rozhraním Bluetooth®.

Pro použití této funkce je nutná aplikace „Bosch Levelling Remote App“. Můžete si ji stáhnout v závislosti na koncovém zařízení v příslušném obchodě s aplikacemi (Apple App Store, Google Play Store).

Informace o potřebných systémových předpokladech pro spojení přes Bluetooth® najdete na internetových stránkách Bosch www.bosch-pt.com.

Při dálkovém ovládání přes Bluetooth® může v důsledku nepříznivých podmínek příjmu mezi mobilním koncovým zařízením a měřicím přístrojem docházet k časové prodlevě.

Vytvoření/ukončení spojení s mobilním koncovým zařízením

Po zapnutí měřicího přístroje je vždy zapnutá funkce Bluetooth®.

Zapnutí funkce Bluetooth® pro dálkové ovládání:

• Krátce stiskněte tlačítko Bluetooth® (2). Pro potvrzení tlačítko pomalu bliká.
• Pokud již byl měřicí přístroj spojený s mobilním koncovým zařízením a toto mobilní koncové zařízení se nachází v dosahu (s aktivovaným Bluetooth®), pak se automaticky obnoví spojení s tímto mobilním koncovým zařízením. Spojení je automaticky vytvořené, jakmile trvale svítí tlačítko Bluetooth® (2).

Spojení přes Bluetooth® se může přerušit kvůli přiliš velké vzdálenosti či překážkám mezi měřicím přístrojem a mobilním koncovým zařízením nebo vlivem zdrojů elektromagnetického rušení. V tom případě tlačítko Bluetooth® (2) bliká.

Vytvoření nového spojení (první spojení nebo spojení s jiným mobilním koncovým zařízením):

• Zajistěte, aby bylo aktivované Bluetooth® na mobilním koncovém zařízení a bylo zapnuté Bluetooth® na měřicím přístroji.
• Spustte Bosch Levelling Remote App. Pokud je nalezeno více aktivních měřicích přístrojů, vyberte správný měřicí přístroj.
• Stiskněte tlačítko Bluetooth® (2) na měřicím přístroji a držte ho stisknuté, dokud tlačítko nezačne rychle blikat.
• Potvrd'te spojení na mobilním koncovém zařízení.
• Spojení je úspěšně vytvořené, jakmile trvale svítí tlačítko Bluetooth® (2).
  – Pokud spojení není možné, tlačítko Bluetooth® (2) dál rychle bliká.

Vypnutí funkce Bluetooth®:

Kráte stiskněte tlačítko Bluetooth® (2) tak, aby zhaslo, nebo vypněte měřicí přístroj.

276 | Čeština

Resetování na nastavení z výroby:

– Při resetování na nastavení z výroby se všechny údaje ke spojení v měřicím přístroji vymažou.
– Pokud se v dosahu nachází mobilní koncové zařízení, se kterým již byl měřicí přístroj spojený, bud' na tomto koncovém zařízení vypněte funkci Bluetooth®, nebo smažte na koncovém zařízení spojení s měřicím přístrojem.
- Zapněte měřicí přístroj. Poté krátce stiskněte tlačítko Bluetooth® (2) na měřicím přístroji. Pro potvrzení tlačítko pomalu bliká.
- Poté podržte 3 s současně stisknuté tlačítko Bluetooth® (2) a vedlejší tlačítko pro druh provozu laseru (1), dokud se krátce nerozsvítí tlačítko Bluetooth® (2) a znovu nezhasne.
– Měřicí přístroj je resetovaný na nastavení z výroby.

Aktualizace softwaru měřicího přístroje

Když je k dispozici aktualizace softwaru pro měřicí přístroj, zobrazí se zpráva v Bosch Levelling Remote App. Pro instalaci aktualizace postupujte podle pokynů v aplikaci.

Během aktualizace rychle bliká tlačítko Bluetooth® (2). Všechna ostatní tlačítka jsou deaktivovaná a laserové čáry jsou vypnuté, dokud není aktualizace úspěšně nainstalovaná.

Kontrola presnosti měřicího přístroje

Vlivy na presnost

Největší vliv má teplota prostředí. Laserový paprsek mohou vychýlit zejména rozdíly teplot od podlahy směrem nahoru.

Pro minimalizaci vlivu tepla, které stoupá ze země, doporučujeme používat měřicí přístroj na stativu. Kromě toho postavte měřicí přístroj podle možností doprostřed pracovní plochy.

Kromě vnějších vlivů mohou odchylky způsobovat také specifické vlivy (např. pád nebo prudké nárazy). Proto před začátkem každé práce zkontrolujte presnost nivelace.

Zkontrolujte vždy nejprve přesnost nivelace vodorovné laserové čáry a poté přesnost nivelace svislých laserových čar.

Pokud měřicí přístroj při jedné z kontrol překročí maximální odchylku, nechte ho opravit v servisu Bosch.

Pro kontrolu potřebujete volnou měřicí dráhu 5 m na pevném podkladu mezi stěnami A a B.

– Namontujte měřicí přístroj blízko stěny A na stativ nebo ho položte na pevný, rovný podklad. Zapněte měřicí přístroj. Zapněte vodorovnou laserovou čáru a svislou laserovou čáru čelně před měřicím přístrojem.

– Namiřte laser na blízkou stěnu A a nechte měřicí přístroj znivelovat. Označte střed bodu, ve kterém se laserové čáry na stěně protínají (bod I).

A 180° B I II

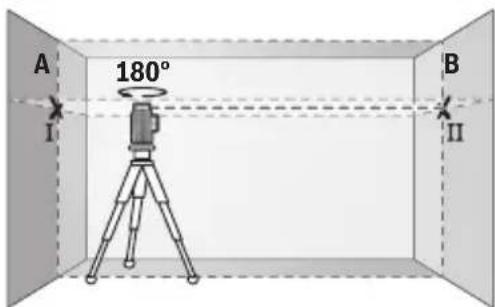

- Otočte měřicí přístroj o 180°, nechte ho znivelovat a označte průsečík laserových čar na protilehlé stěně B (bod II).

– Umístěte měřicí přístroj – aniž byste ho otočili – blízko u stěny B, zapněte ho a nechte ho znivelovat.

A I B II

– Nastavte měřicí přístroj do takové výšky (pomocí stativu nebo případně podložením), aby průsečík laserových čar dopadal přesně na vyznačený bod II na stěně B.

A I d III 180° B II

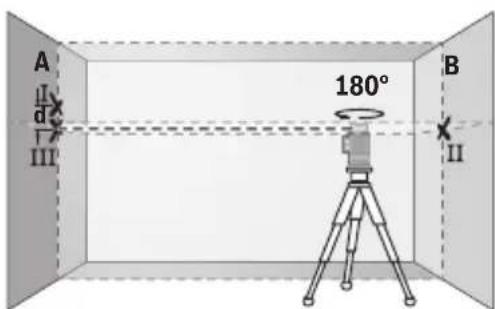

- Otočte měřicí přístroj o 180°, aniž byste změnili výšku. Namiřte ho na stěnu A tak, aby svislá laserová čáry probíhala vyznačeným bodem I. Nechte měřicí přístroj znivelovat a označte průsečík laserových čar na stěně A (bod III).

278 | Čeština

- Rozdíl d mezi oběma označenými body I a III na stěně A udává skutečnou výškovou odchylku měřicího přístroje.

U měřicí dráhy 2 × 5 m = 10 m činí maximální připustná odchylka:

10 m × ±0,3 mm/m = ±3 mm. Rozdíl d mezi body I a III smí tedy činit maximálně 3 mm.

Pro kontrolu potřebujete dveřní otvor, u kterého je (na pevném podkladu) na každé straně dveří nejméně 2,5 m místa.

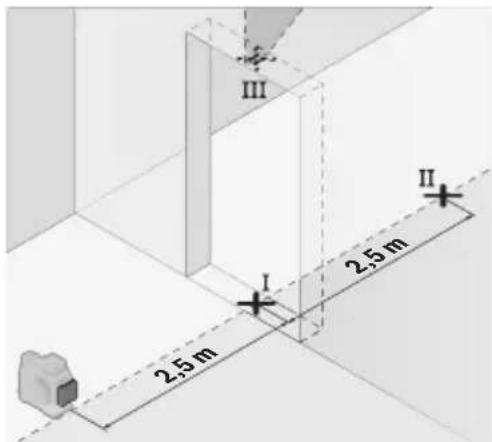

- Postav měřicí přístroj ve vzdálenosti 2,5 m od dveřního otvoru na pevný, rovný podklad (ne na stativ). Zapni měřicí přístroj a svislou laserovou čáru čelně před měřicím přístrojem. Namiř laserovou čáru na dveřní otvor a nech měřicí přístroj znivelovat.

– Označte střed svislé laserové čáry na podlaze ve dveřním otvoru (bod I), ve vzdálenost 5 m na druhé straně dveřního otvoru (bod II) a na horním okraji dveřního otvoru (bod III).

- Otočte měřicí přístroj o 180° a postavte ho na druhé straně dveřního otvoru přímo za bod II. Nechte měřicí přístroj znivelovat a svislou laserovou čáru vyrovnejte tak, aby její střed probíhal přesně body I a II.

– Označte střed laserové čáry na horním okraji dveřního otvoru jako bod IV.
- Rozdíl d mezi oběma označenými body III a IV udává skutečnou odchylku měřicího přístroje od svislé roviny.
- Změřte výšku otvoru dveří.

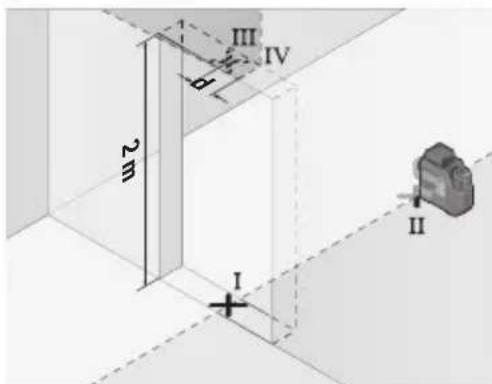

Opakujte postup měření pro druhou svislou laserovou čáru. Za tím účelem zapněte svislou laserovou čáru na straně vedle měřicího přístroje a měřicí přístroj před začátkem měření otočte o 90°.

Maximální přípustnou odchylku vypočítáte následovně:

dvojnásobná výška dveřního otvoru × 0,3 mm/m

Příklad: Při výšce dveřního otvoru 2 m smí maximální odchylka činit

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm. Body III a IV smí tedy být maximálně 1,2 mm od sebe.

Pracovní pokyny

▶ Pro označení používejte vždy pouze střed laserové čáry. Šířka laserové čáry se mění se vzdáleností.

Práce s držákem LB 10 (viz obrázky A–D)

Pomocí držáku (16) můžete měřicí přístroj upevnit na svislé plochy nebo magnetické materiály. V kombinaci s držákem na strop (20) lze měřicí přístroj vyrovnat i ve výšce. Nasad'te měřicí přístroj 1/4" stativovým závitem (9) na 1/4" šroub (18) držáku a přišroubujte ho.

Možnosti upevnění držáku (16):

- pomocí běžně prodávaného upevňovacího šroubu v otvoru pro šroub (19) na dřevu (viz obrázek B),

- pomocí magnetů (17) na magnetických materiálech (viz obrázek C),

- pomocí stropního držáku (20) na stropních lištách (viz obrázek D).

Když pripevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství. Vlivem silné přitažlivé síly magnetů může dojít k uskřípnutí prstů.

Než měřicí přístroj zapnete, držák (16) nahrubo vyrovnejte.

Práce s cílovou tabulkou laseru

Cílová tabulka laseru (22) zlepšuje viditelnost laserového paprsku při nepříznivých podmínkách a větších vzdálenostech.

Odrazivá plocha cílové tabulky laseru (22) zlepšuje viditelnost laserové čáry, pomocí prühledné plochy je laserová čára patrná i ze zadní strany cílové tabulky laseru.

Práce se stativem

Stativ poskytuje stabilní, výškově přestavitelný měřicí základ. Nasad'te měřicí přístroj 1/4" upnutím pro stativ (9) na závit stativu (25) nebo běžného fotografického stativu. Pro upevnění na běžný stavební stativ použijte 5/8" upnutí pro stativ (8). Pomocí zajišťovacího šroubu stativu měřicí přístroj přišroubujte.

280 | Čeština

Než zapnete měřicí přístroj, stativ nahrubo vyrovnejte.

Upevnění pomocí univerzálního držáku (viz obrázek F)

Pomocí univerzálního držáku (21) můžete měřicí přístroj upevnit např. na svislých plochách nebo magnetických materiálech. Univerzální držák je rovněž vhodný jako podlahový stativ a usnadňuje výškové vyrovnání měřicího přístroje.

Když pripevňujete příslušenství na povrch, nedávejte prsty na zadní stranu magnetického příslušenství. Vlivem silné přitažlivé síly magnetů může dojít k uskřípnutí prstů.

Než měřicí přístroj zapnete, univerzální držák (21) nahrubo vyrovnejte.

Práce s přijímačem laseru (viz obrázek F)

Při nepříznivých světelných podmínkách (jasné prostředí, přímé sluneční záření) a na větší vzdálenosti používejte pro lepší rozpoznání laserových čar přijímač laseru (24).

Všechny druhy provozu jsou vhodné pro provoz s přijímačem laseru (24).

Brýle pro práci s laserem

Brýle pro práci s laserem odfiltrují okolní světlo. Tím se jeví světlo laseru světlejší pro oko.

Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako ochranné brýle. Brýle pro zviditelnění laserového paprsku slouží pro lepší rozpoznání laserového paprsku; nechrání ale před laserovým zářením.
Brýle pro zviditelnění laserového paprsku (příslušenství) nepoužívejte jako sluneční brýle nebo v silničním provozu. Brýle pro zviditelnění laserového paprsku neposkytují UV ochranu a zhoršují vnímání barev.

Příklady práce (viz obrázky E-J)

Příklady možností použití měřicího přístroje naleznete na stránkách s obrázky.

Údržba a servis

Údržba a čištění

Udržujte měřicí přístroj vždy čistý.

Měřicí přístroj neponořujte do vody nebo jiných kapalin.

Nečistoty otřete vlhkým, měkkým hadříkem. Nepoužívejte čisticí prostředky nebo rozpouštědla.

Pravidelně čistěte zejména plochy na výstupním otvoru laseru a dávejte pozor na vlákna.

Měřicí přístroj skladujte a přepravujte pouze v ochranném pouzdru (28), resp. v kufru (29).

V případě opravy posílejte měřicí přístroj v ochranném pouzdru (28), resp. v kufru (29).

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Vašeho výrobku a též k náhradním dílům. Explodované výkresy a informace k náhradním dílům naleznete i na:

www.bosch-pt.com

Poradenský tým Bosch vám ochotně pomůže v případě otázek k našim výrobkům a jejich příslušenství.

U všech dotazů a objednávek náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další servisní adresy naleznete na:

Doporučené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných látkách. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky přizván expert na nebezpečné látky.

Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat.

Dodržujte prosím také případné další národní předpisy.

282 | Slovenčina

Likvidace

Měřicí přístroje, akumulátory/baterie, příslušenství a obaly je třeba odevzdat k ekologické recyklaci.

Měřicí přístroje a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Již nepoužitelné měřicí přístroje a vadné nebo vybité akumulátory/baterie se musí likvidovat v tříděném odpadu. Použijte určená sběrná místa.

Při nesprávné likvidaci mohou mít stará elektrická a elektronická zařízení z důvodu možné přítomnosti nebezpečných látek škodlivé účinky na životní prostředí a lidské zdraví.

Akumulátory/baterie:

Li-lon:

Řid’te se pokyny v části Přeprava (viz „Přeprava“, Stránka 281).

Slovenčina

dvojnásobná výška otvoru dverí × 0,3 mm/m

Měřicí přístroje a akumulátory/baterie nevyhazujte do domovního odpadu!

Len pre krajiny EÚ:

Řid'te se pokyny v části „Preprava“ (pozri „Preprava“, Stránka 299) tol'ko, kol'ko treba.

Magyar

Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 506).

Hrvatski

Sigurnosne napomene
