HASZNÁLATI ÚTMUTATÓ GLL 12V-100 CG Professional BOSCH

hu Eredeti használati utasítás

Magyar ....Oldal 300

Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a méröműszert. Ha a méröműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a méröműszerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a méröműszeren található figyelmeztető táblákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRÖMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.

Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülések-hez vezethet.
A mérőműszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérőműszernek az ábrák oldalán látható ábráján a meg van jelölve).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragaszsza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó címkével, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsértheti az érintett személy szemét.

Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.
▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.
▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
▶ A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.

A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a mérőműszer biztonságos berendezés maradjon.
▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres méröműszert. Azok saját magukat más személyeket akaratlanul is elvakíthatnak.
▶ Ne dolgozzon a mérőműszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérőműszer szikrákat kelthet, amelyek a port vagy a gözőket meggyújthatják.
▶ Ne módosítsa és nyissa fel az akkumulátort. Ekkor fennáll a rövidzárlat veszélye.
Az akkumulátorok megrongálódása vagy szakszerütlen kezelése esetén abból gözök léphetnek ki. Az akkumulátor kigyulladhat vagy felrobbanhat. Azonnal juttasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gözök ingerelhetik a légutakat.
Hibás alkalmazás vagy megrongálódott akkumulátor esetén az akkumulátorból gyúlékony folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. A kilépő akkumulátorfolyadék irritációkat vagy égéses börsérüléseket okozhat.
Az akkumulátort hegyes tárgyak, például tük vagy csavarhúzók, vagy külső erőbehatások megrongálhatják. Belső rövidzárlat léphet fel és az akkumulátor kigyulladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevülhet.
Tartsa távol a használaton kívüli akkumulátort bármely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövidzárlat égési sérüléseket vagy tűzet okozhat.
▶ Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túlterheléstől.
▶ Az akkumulátort csak a gyártó által ajánlott töltőkészülékekkel töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a nedvességtől. Robbanásveszély és rövidzárlat veszélye áll fenn.

302 | Magyar

Ne vigye a mágneses tartozékokat implantátumok és egyéb orvosi készülékek, például pacemakerek vagy inzulinpumpák közelébe. A tartozékok mágnesei egy mágneses mezőt hoznak létre, amely negatív befolyással lehet az implantátumok vagy orvosi készülékek működésére.

Tartsa távol a mágneses tartozékokat a mágneses adathordozóktól és mágneses mezőkre érzékeny készülékektől. A tartozékok mágneinek hatása visszafordíthatatlan adatveszteségekhez vezethet.
A mérőműszer egy rádió-interfésszel van felszerelve. Legyen tekintettel a helyi, például repülögépekben vagy kórházakban érvényes üzemeltetési korlátozásokra.

A Bluetooth® szóvédjegy és a képjelek (logók) a Bluetooth SIG, Inc. bejegyzett védjegyei és tulajdonai. A szóvédjegynek/a képjelnek a Robert Bosch Power Tools GmbH által történő valamennyi alkalmazása a megfelelő licencia alatt áll.

VIGYÁZAT! Ha a mérőműszert Bluetooth®-szal használja, más készülékekben, repülőgépekben és orvosi készülékekben (például pacemaker, hallókészülék) zavarok léphetnek fel. A közvetlen környezetben emberek és állatok sérülését sem lehet teljesen kizárni. Ne használja a mérőműszert Bluetooth®-szal orvosi készülékek, töltőállomások, vegyipari berendezések, robbanásveszélyes területek közelében és robbantási területeken. Ne használja a mérőműszert Bluetooth®-szal repülőgépeken. Közvetlen testközelben kerülje el a tartós üzemeltetést.

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a használati utasítás első részében található ábrákat.

Rendeltetésszerű használat

A mérőműszer vízszintes és függőleges vonalak meghatározására és ellenőrzésére szolgál.

A mérömüszer mind zárt helyiségekben, mind a szabadban használható.

Ez az EN 50689 szabványnak megfelelő termék kiskereskedelemben kapható lézergyártmány.

Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábrájának az ábrákat tartalmazó oldalon.

(1) Lézer üzemmód gomb

(2) Bluetooth® gomb

(3) Akkumulátor/elem töltöttségi szintje kijelzés

(4) Be-/kikapcsoló

(5) Lézersugár nyílása

(6) Lézerre figyelmeztető jelzés

(7) Sorozatszám

(8) 5/8"-os állványmenet

(9) 1/4"-os állványmenet

(10) Akkumulátor ^a)

(11) Elemadapter-lezáró sapka

(12) Akkumulátor/elemadapter reteszelés kioldó gomb

(13) Elemek ^a)

(14) Elemadaptertok

(15) Akkumulátorrekesz

(16) Tartó (LB 10) ^a)

(17) Mágnes ^a)

(18) A tartó 1/4"-csavarja ^a)

(19) A tartó csavarnyílása ^a)

(20) Mennyezeti kapocs (DK 20) ^a)

(21) Univerzális tartó ^a)

(22) Lézer-céltábla ^a)

(23) Lézerszemüveg ^a)

(24) Lézervevő ^a)

(25) Müszerállvány ^a)

(26) Teleszkópos rúd ^a)

(27) Elemadapter ^a)

(28) Védőtáska ^a)

(29) Koffer ^a)

a) Ez a tartozék nem tartozik a standard szállítmányhoz.

304 | Magyar

Müszaki adatok

Vonallézer GLL 12V-100-33 CG
Cikkszám	3 601 K65 4..
Munkaterület (sugár)A)
- Standard 30 m
- lézervevővel 5–100 m
Szintezési pontosságB)C)D)	±0,3 mm/m
Önszintezési tartomány ±4°
Szintezési idő < 4 s
A használathoz megengedett max. tengerszint feletti magasság	2000 m
Relatív páratartalom max. 90 %
Szennyezettségi fok az IEC 61010-1 szerint 2	E)
Lézerosztály 2
Lézertípus < 10 mW, 500–540 nm
C610
Eltérés 50 × 10 mrad (teljes szög)
A legrövidebb impulzushossz 1/10000 s
Pulzusfrekvencia 10 kHz
Kompatibilis lézervevő LR 7
Állványmenet 1/4", 5/8"
Energiaellátás
- Lítium-ion akkumulátor 12 V
- Alkáli-mangán elemek (akkuadapterrel)	4 × 1,5 V LR6 (AA)
Üzemidő 3 lézervonallalF)
- Li-ion akkumulátorral	6 h
- Alkáli-mangán elemekkel 4 h
Bluetooth® mérőműszer
- Kompatibilitás	Bluetooth® 5.2 (Low Energy)G)
- Jel maximális hatótávolsága	30 mH)

Vonallézer GLL 12V-100-33 CG

- Üzemi frekvencia tartomány 2402–2480 MHz
- Max. adóteljesítmény 3,3 mW
Bluetooth® okostelefon
- Kompatibilitás Bluetooth® 5.2 (Low Energy)	G)
Súly1)	0,96 kg
Méretek (hosszúság × szélesség × magasság) 162 × 89 × 139 mm
Védelmi osztály2)	IP65
Javasolt környezeti hőmérséklet a töltés során 0 °C...+35 °C
Megengedett környezeti hőmérséklet üzem közben –10 °C...+40 °C
Megengedett környezeti hőmérséklet tárolás esetén (akkumulátor nélkül)	–20 °C...+70 °C
Javasolt akkumulátorok (2–3 Ah)	GBA 12V...
Javasolt töltőkészülékek GAL 12...	GAX 18...

A) A működési területet hátrányos környezeti körülmények (pl. közvetlen napsugárzás) lecsökkenthetik.

B) Ez a négy vízszintes keresztezési pontban érvényes.

C) A megadott értékek normálistól előnyös környezeti feltételekre (például nincs rezgés, nincs köd, nincs füst, nincs közvetlen napsugárzás) vonatkoznak. Erős hömérsékletingadozások után a pontosság eltérhet a megadott értékektől.

D) Ezen felül maximális önszintezési tartomány esetén ±0,1 mm/m eltérésre lehet számítani.

E) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.

F) Rövidebb üzemidő Bluetooth® használatával

G) A Bluetooth®-Low-Energy-készülékeknél a modelltől és az operációs rendszertől függően előfordulhat, hogy nem lehet létrehozni az összeköttetést. A Bluetooth® készülékeknek támogatniuk kell az SPP-Profilt.

H) A hatótávolság a külső feltételektől függően, beleértve ebbe az alkalmazásra kerülő vevőkészüléket is, erősen változó lehet. Zárt helyiségekben és fémes akadályok (például falak, polcok, koffer stb.) a Bluetooth®-hatótávolság lényegesen alacsonyabb lehet.

1) Súly akkumulátor/elemadapter/elemek nélkül

J) A Li-ion akkumulátor és az AA1 elemadapter a védelmi osztályból ki van zárva.

A mérömüszerét a típustáblán található (7) gyári számmal lehet egyértelműen azonosítani.

306 | Magyar

A mérömüszer energiaellátása

A mérömüszer a kereskedelemben kapható elemekkel vagy egy Bosch Li-ion-akkumulátorral üzemeltethető.

Üzemeltetés elemekkel

A mérőműszer üzemeltetéséhez alkáli-mangán-elemek alkalmazását javasoljuk.

Az elemeket az elemadapterbe kell behelyezni.

Az elemadapter kizárólag az erre előirányzott Bosch gyártmányú mérömüszerekben való használatra szolgál és elektromos kéziszerszámokkal nem szabad használni.

Az elemek behelyezéséhez tolja be az elemadapter (14) tokját a (15) akkumulátor-kosárba. Tegye be az elemeket a (11) zárósapkán található ábrán látható módon a tokba. Tolja rá a zárósapkát a tokra, amíg az érezhetően bepattan a helyére.

Az elemek (13) kivételéhez nyomja meg a zárósapka (11) reteszelésfeloldó gombját (12), és húzza le a zárósapkát. Vegye ki az elemeket. A belül levő tok (14) akkumulátorrekeszből való eltávolításához nyúljon bele a tokba és gyakoroljon némi nyomást az oldalfalra, így húzza ki a tokot a méröműszerből.

Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja.

▶ Vegye ki az elemeket a mérőműszerböl, ha azt hosszabb ideig nem használja.

Hosszabb ideig történő tárolás esetén az elemek a mérömüszerben korrodálódhatnak.

Üzemelés akkumulátorral

Csak a Müszaki Adatoknál megadott töltőkészülékeket használja. Csak ezek a töltőkészülékek vannak pontosan beállítva az Ön mérőműszerében használható lithium-ionos-akkumulátorok töltésére.

Figyelem: A lítium-ion-akkumulátorok a nemzetközi szállítási előírásoknak megfelelően csak részben feltöltve kerülnek kiszállításra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort.

Ahhoz, hogy behelyezze a feltöltött (10) akkumulátort, tolja azt be a (15) akkumulátorkosárba, amíg érezhetően bepattan a helyére.

A (10) akkumulátor kivételéhez nyomja meg a (12) reteszelés feloldó gombokat és húzza ki az akkumulátort a (15) akkumulátor-kosárból. Ne eröltesse a kihúzást.

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtől és a víztől.

Az akkumulátort csak a -20^ ... 50^ hömérséklet tartományban szabad tárolni. Ne hagyja például az akkumulátort nyáron egy gépjármüben.

Ha az akkumulátor feltöltése után a készülék már csak lényegesen rövidebb ideig üzemeltethető, akkor az akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos előírásokat.

Töltöttségkijelzés a mérőműszeren

A töltöttségkijelzés (3) a bekapcsolt mérőműszeren az akkumulátorok, illetve elemek aktuális töltöttségi szintjét jelzi.

Ha az akkumulátor, illetve az elemek kimerülnek, a lézervonalak fényereje lassan csökken.

Ha az akkumulátor, ill. az elemek szinte teljesen lemerültek, a töltöttségkijelző (3) tartó- san villog. A lézervonalak 5 percenként 5 másodpercig villognak.

Ha az akkumulátor, ill. az elemek lemerülnek, a lézervonalak és a töltöttségkijelzés (3) még egyszer felvillan, majd a mérőműszer kikapcsol.

Üzemeltetés

Üzembe helyezés

• Óvja meg a mérömüszert a nedvességtől és a közvetlen napsugárzás behatásától.
  ▶ Ne tegye ki a méröműszert szélsőséges hömérsékleteknek vagy hömérsékletingadozásoknak. Például ne hagyja a méröműszert hosszabb ideig az autóban. Nagyobb hömérsékletingadozások esetén várja meg, amíg a méröműszer temperálódik, és a további munkák megkezdése előtt mindig ellenőrizze a méröműszer pontosságát (lásd „A méröműszer pontosságának ellenőrzése”, Oldal 311).
  Szélsőséges hömérsékletek vagy hömérsékletingadozások esetén a mérőműszer pontossága csökkenhet.
• Óvja meg a mérőműszert a heves lökésektől és a leeséstől. Ha a mérőműszert erős külső hatás érte, a munka folytatása előtt ellenőrizze annak pontosságát (lásd „A mé-rőműszer pontosságának ellenőrzése”, Oldal 311).
  ▶ A szállításhoz kapcsolja ki a mérőműszert. A kikapcsoláskor az inga egység reteszelésre kerül, mivel az enélkül erős mozgások esetén megrongálódhatna.

308 | Magyar

Be-/kikapcsolás

A mérőműszer bekapcsolásához tolja a be-/kikapcsolót (4) ON helyzetbe. A mérőműszer a bekapcsolása után azonnal megkezdi a lézersugár kibocsátását a fenti kilépőnyílásból (5).

▶ Ne irányítsa a fénysugarat személyekre vagy állatokra és sajátmaga se nézzen bele közvetlenül – még nagyobb távolságból sem – a lézersugárba.

A mérőműszer kikapcsolásához tolja el a (4) be-/kikapcsolót az OFF helyzetbe. A kikapcsolásnál az inga-egység reteszelésre kerül.

▶ Ne hagyja a bekapcsolt méröműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.

Ha a hömérséklet közeledik a legmagasabb megengedett üzemi hömérséklethez, a lézervonalak fényereje lassan csökken.

A legmagasabb megengedett hömérséklet túllépése esetén a lézervonalak gyors ütemben villognak, majd a mérőműszer kikapcsol. A lehülés után a mérőműszer ismét üzemkész és be lehet kapcsolni.

A kikapcsolása automatika deaktiválása

Ha a mérőműszeren kb. 120 percig egy gombot sem nyomnak meg, a mérőműszer az akkumulátor, illetve az elemek kímélésére automatikusan kikapcsolásra kerül.

A mérőműszernek az automatikus kikapcsolás utáni ismételt bekapcsolásához vagy tolja el először a be-/kikapcsolót (4) OFF helyzetbe, majd ismét kapcsolja be a mérőműszert, vagy nyomja meg a lézer üzemmód egyik gombját (1).

A kikapcsoló automatika deaktiválásához tartsa nyomva (bekapcsolt mérömüszer mellett) legalább 3 s-ig a lézer üzemmód egyik gombját (1). Ha a kikapcsoló automatika deaktiválásra került, a lézersugarak ennek nyugtázására röviden felvillannak.

Az automatikus kikapcsolás aktiválására kapcsolja ki, majd ismét kapcsolja be a mérőműszert.

Üzemmódok

A mérőműszer egy vízszintes és két függőleges lézervonalat tud előállítani.

A mérőműszer bekapcsolása után a vízszintes lézervonal van bekapcsolva.

Az egyes lézervonalak egymástól függetlenül be- és kikapcsolhatók. Ehhez nyomja meg az adott lézervonalhoz tartozó lézer üzemmód gombot (1).

Valamennyi üzemmódban lehet szintezési automatikával és dőlési funkcióval is dolgozni.

Valamennyi üzemmód alkalmazható a (24) lézer vevőegységgel végzett munkákhoz is.

Szintező automatika

A mérőműszer üzem közben felügyel a saját helyzetére. A ±4° önszintezési tartományon belül történő felállítás esetén a mérőműszer szintezési automatikával működik. Az önszintezési tartományon kívül a mérőműszer automatikusan átkapcsol a dőlési funkcióra.

Munkavégzés szintező automatikával

Állítsa a mérőműszert egy vízszintes, szilárd alátétre, rögzítse azt a (16) tartóra vagy a (25) műszerállványra.

A szintezési automatika a ±4° önszintezési tartományon belüli egyenetlenségeket automatikusan kiegyenlíti. Amikor a lézersugarak tartósan világítanak, a mérőműszer szintezése sikerrel befejeződött.

Ha nincs lehetőség automatikus szintbeállításra, például mert az a felület, amelyre a mé-rőműszert felállították, több mint 4°-kal eltér a vízszintestől, a lézervonalak először 2 má-sodpercig gyors ütemben villogni kezdenek, majd minden 5 másodpercben néhányszor szintén gyors ütemben villognak. A mérőműszer a dőlési funkcióban van.

Ha továbbra is a szintezési automatikával akar dolgozni, állítsa fel vízszintesen a mérőműszert, és várja meg az önszintezés végrehajtását. Mihelyt a mérőműszer a ±4° önszintezési tartományon belülre kerül, a lézervonalak folyamatosan kezdenek világítani.

Ha a berendezés helyzete üzem közben megváltozik, vagy azt rázkódások érik, a mérőműszer ismét automatikusan végrehajt egy önszintezést. Az önszintezés után ellenőrizze a lézervonalaknak a referenciapontokhoz viszonyított helyzetét, hogy elkerülje a mérőműszer elmozdulása által okozott hibás méréseket.

Munkavégzés a dölési funkcióval

Állítsa fel a mérömüszert egy ferde alapfelületre. A dőlési funkcióval végzett munka során a lézervonalak először 2 másodpercig gyors ütemben villogni kezdenek, majd minden 5 másodpercben néhányszor szintén gyors ütemben villognak.

A dölési funkció használatakor a lézervonalak már nem kerülnek szintezésre és nem szükségképpen merőlegesek egymásra.

Távirányítás a „Bosch Levelling Remote App“ app segítségével

A mérömüszer egy Bluetooth®-modullal van felszerelve, amely rádiótechnika alkalmazásával lehetővé teszi a Bluetooth®-interfésszel felszerelt okostelefonnal való távirányítást.

Ennek a funkcionak a használatához a „Bosch Levelling Remote App“ appra van szükség. Ezt a végberendezéstől függően egy App-Storeből (Apple App Store, Google Play Store) lehet letölteni.

A Bluetooth®-kapcsolathoz szükséges rendszerfeltételek a Bosch weboldalán, a következő címen találhatók: www.bosch-pt.com.

310 | Magyar

A Bluetooth® alkalmazásával történő távirányítás során rossz vételi viszonyok esetén időkésleltetések léphetnek fel a mobil végberendezés és a mérömüszer között.

Kapcsolat létrehozása/bontása mobilkészülékkel

A mérőműszer bekapcsolását követően a Bluetooth® mindig ki van kapcsolva.

Bluetooth® funkció bekapcsolása távvezérléshez:

• Nyomja meg röviden a Bluetooth® gombot (2). A gomb a jóváhagyáshoz lassú ütemben villog.
  – Ha a mérőműszer már volt összekapcsolva mobilkészülékkel, és ez a mobilkészülék hatótávolságon belül van (aktivált Bluetooth® interfésszel), akkor automatikusan helyreáll a kapcsolat ezzel a mobilkészülékkel. A kapcsolat sikeresen felépült, ha a Bluetooth® (2) gomb folyamatosan világít.

A Bluetooth®-kapcsolat nagyobb távolságok vagy a mérömüszer és a mobil végberendezés közötti akadályok, valamint elektromágneses zavarforrások következtében megszakadhat. Ebben az esetben a Bluetooth® (2) gomb villog.

Kapcsolat újbóli létrehozása (első csatlakozás vagy csatlakozás másik mobilkészülékhez):

– Ellenőrizze, hogy a mobilkészüléken aktiválva van-e a Bluetooth® interfész, és a mérő-műszeren be van-e kapcsolva a Bluetooth® gomb.
– Indítsa el a Bosch Levelling Remote App alkalmazást. Ha a rendszer több aktív mérőműszert talál, akkor Önnek ki kell jelölnie a megfelelő mérőműszert.
- Nyomja meg a Bluetooth® (2) gombot a mérőműszeren és tartsa addig nyomva, míg a gomb gyors ütemben villogni nem kezd.
– Hagyja jóvá a kapcsolatot mobilkészülékén.
- A kapcsolat sikeresen felépült, ha a Bluetooth® (2) gomb folyamatosan világít.
- Ha nem lehetséges kapcsolat, akkor a Bluetooth® (2) gomb továbbra is gyors ütemben villog.

A Bluetooth® funkció kikapcsolása:

Nyomja meg röviden a Bluetooth® (2) gombot, amíg nem világít, vagy kapcsolja ki a mé-römüszert.

Visszaállítás a gyári beállításokra:

– A gyári beállítások visszaállításakor a mérőműszerben lévő összes csatlakozási adat törlödik.
- Ha van olyan mobileszköz hatótávolságon belül, amelyhez a mérőműszer már csatlakoztatva volt, akkor vagy kapcsolja ki a Bluetooth® funkciót ezen a mobileszközön, vagy törölje a mérőműszerrel való kapcsolatot a végberendezésen.

• Kapcsolja be a mérőműszert. Ezután tartsa nyomva rövid ideig a Bluetooth® gombot (2) a mérőműszeren. A gomb a jóváhagyáshoz lassú ütemben villog.
• Ezután nyomja meg egyszerre a Bluetooth® gombot (2) és a szomszédos lézeres üzemmód gombját (1) 3 s-ig, amíg a Bluetooth® gomb (2) röviden fel nem villan, majd ismét kialszik.
• A mérőműszer visszaállt a gyári beállításokra.

A mérömüszer szoftver aktualizálása

Ha szoftverfrissítés áll rendelkezésre a mérőműszerhez, akkor a Bosch Levelling Remote App alkalmazásban értesítés jelenik meg. A frissítés telepítéséhez kövesse az alkalmazás utasításait.

A frissítés során gyors ütemben villog a Bluetooth® (2) gomb. Minden más gomb ki van kapcsolva, és a lézervonal is kikapcsol, míg a frissítés telepítése sikeresen be nem fejeződik.

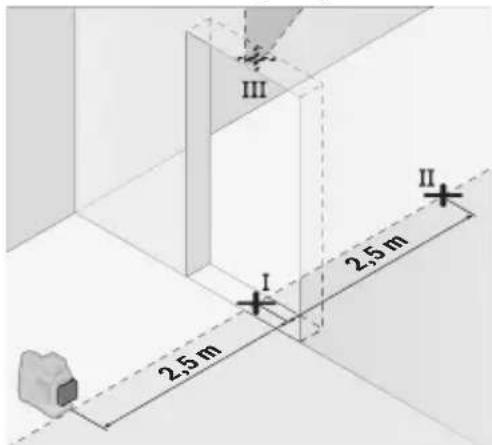

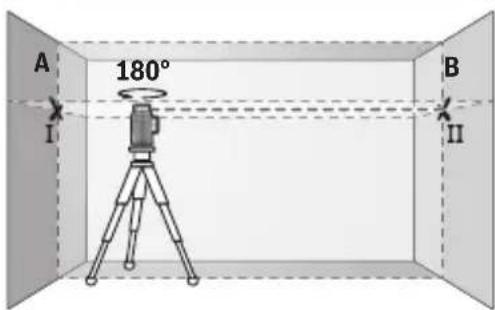

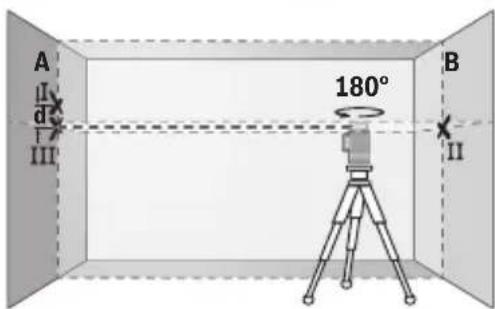

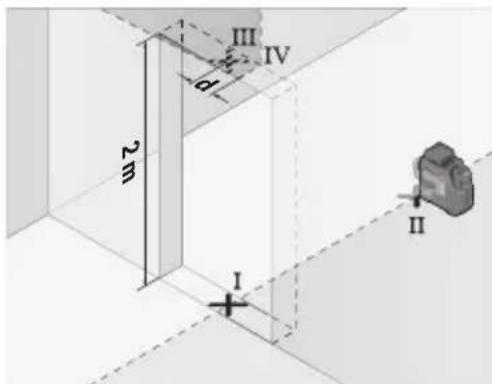

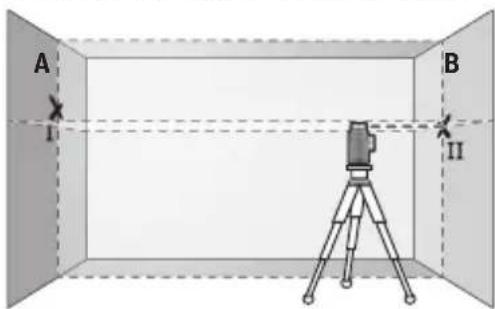

A mérömüszer pontosságának ellenőrzése

A pontosságot befolyásoló hatások

A legnagyobb befolyást a környezeti hömérséklet gyakorolja a pontosságra. A lézersugarat főleg a padló felett található hömérsékleti különbségek tudják kitéríteni.

A padló felett felemelkedő meleg levegő hatásának minimumra való csökkentéséhez azt javasoljuk, hogy a mérőműszert szerelje egy háromlábú műszerállványra. Ezen felül a mérőműszert lehetőleg a munkafelület közepére állítsa.

A külső hatásokon kívül a berendezésen belüli hatások (mint például a műszer leesése vagy erős ütések) is okozhatnak a méréseknél eltéréseket. Ezért minden munkakezdés előtt ellenőrizze a szintezési pontosságot.

Először mindig a vízszintes lézervonal szintezési pontosságát és utána mindig a függőleges lézervonalak szintezési pontosságát ellenőrizze.

Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja a legnagyobb megengedett eltérést, javíttassa meg egy Bosch-vevőszolgálattal a méröműszert.

A keresztirányú tengely vízszintes szintezési pontosságának ellenőrzése

Ehhez az ellenőrzéshez egy 5 m hosszúságú szabad, szilárd talajú vagy padlójú mérési szakaszra szükség két fal (A és B) között.

– Szerelje fel a mérőműszert az A fal közelében egy műszerállványra vagy állítsa egy szilárd, egyenletes alapra. Kapcsolja be a mérőműszert. Kapcsolja be a vízszintes lézervonalat és a mérőműszer előtti függőleges vonalat.

312 | Magyar

– Irányítsa a lézert a közeli A falra és várja meg, amíg a mérőműszer végrehajtja a szintezést. Jelölje meg annak a pontnak a közepét, ahol a lézervonalak a falon ke-resztezik egymást (I. pont).

A 180° B I II

- Forgassa el a méröműszert 180°-kal, várja meg, amíg a méröműszer végrehajtja a szintezést és jelölje meg a szemben álló B falon a lézervonalak kereszteződési pontját (II. pont).

– Helyezze el a méröműszert – anélkül, hogy elforgatná – a B fal közelébe, kapcsolja be és várja meg amíg az szintezésre kerül.

A I B II

– Állítsa be úgy a mérőműszre magasságát (a műszerállvány, vagy szükség esetén alátétek segítségével), hogy a lézervona-lak keresztezési pontja a B falon ponto-san az előbb megjelölt II. pontra essen.

A II III 180° B IV

- Forgassa el 180°-kal a mérőműszert, anélkül, hogy a magasságát megváltoztatná. Irányítsa azt úgy az A falra, hogy a függőleges lézervonal pontosan a már megjelölt I. ponton haladjon át. Várja meg, amíg a mérőműszer végrehajtja a szintezést és jelölje meg az A falon a lézervonalak kereszteződési pontját (III. pont).

- A két megjelölt pont, I és III, különbsége az A falon, a d érték megadja a mérömüszer tényleges magassági eltérését.

Egy 2 × 5 m = 10 m hosszúságú mérési szakaszon a legnagyobb megengedett eltérés: 10 m × ±0,3 mm/m = ±3 mm. Az I és III pont közötti d különbségnek ezek szerint legfeljebb 3 mm-nek szabad lennie.

A függőleges vonalak szintezési pontosságának ellenőrzése

Az ellenőrzéshez egy olyan ajtónyilásra van szükség, amelynél (szilárd talaj vagy padló mellett) az ajtónyilás mindkét oldalán legalább 2,5 m hely áll rendelkezésre.

– Állítsa fel a mérőműszert az ajtónyilástól 2,5 m távolságra egy szilárd, egyenletes alapra (ne egy műszerállványra). Kapcsolja be a mérőműszert és a mérőműszer előtti függőleges vonalat. Irányítsa a lézervonalat az ajtónyilásra és várja meg, amíg a mérőműszer önszintezése végrehajtásra kerül.

- Jelölje meg a függőleges lézervonal közepén az ajtónyílás padlójánál (I. pont), 5 m távolságban az ajtónyílás másik oldalán (II. pont) valamint az ajtónyílás felso szélén (III. pont).

- Forgassa el a mérőműszert 180°-kal és állítsa azt fel az ajtónyílás másik oldalán, közvetlenül a II. pont mögé. Várja meg a mérőműszer szintezését, majd állítsa úgy be a függőleges lézervonalat, hogy a közepe pontosan az I. és II. ponton haladjon át.

• Jelölje meg a lézervonal közepét az ajtónyílás felső szélén IV. pontként.
• A két megjelölt pont, III és IV, különbsége, a d érték megadja a mérőműszer tényleges magassági eltérését.
• Mérje meg az ajtónyílás magasságát.

314 | Magyar

Ismételje meg a második függőleges lézervonalnál a mérési eljárást. Ehhez kapcsolja be a függőleges lézervonalat a mérőműszer oldala mellett, és forgassa el a mérőműszert a mé-rési művelet előtt 90°-kal.

Számítsa ki a következőképpen a legnagyobb megengedett eltérést:

Az ajtónyílás magasságának kétszerese × 0,3 mm/m

Példa: Ha az ajtónyílás magassága 2 m, akkoa legnagyobb megengedett eltérés

2 × 2 m × ± 0,3 mm/m = ± 1,2 mm lehet. A III és IV pont legnagyobb megengedett távol-sága így 1,2 mm.

Munkavégzési tanácsok

▶ Jelöléshez mindig csak a lézervonal közepét használja. A lézervonal szélessége a távolság függvényében változik.

Munkavégzés az LB 10 tartóval (lásd a A–D ábrát)

A (16) tartó segítségével a mérőműszert függőleges felületekre vagy mágnesezhető anyagokra lehet erősíteni. A (20) mennyezeti kapoccsal kombinálva a mérőműszer magasságát is be lehet állítani.

Tegye fel a mérőműszert a (9) 1/4"-állványrögzítő menettel a tartó (18) 1/4"-csavarjára és szorosan húzza meg.

A (16) tartó rögzítési lehetőségei:

– egy a kereskedelemben szokványosan kapható rögzítőcsavarral a (19) csavarnyiláson keresztül fához (lásd a B ábrát),

- a (17) mágnesekkel mágnesezhető anyagokhoz (lásd a C ábrát),

- a (20) mennyezeti kapoccsal mennyezetlécekhez (lásd a D ábrát).

Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.

Állítsa be durván a (16) tartót, mielőtt bekapcsolná a mérőműszert.

Munkavégzés a lézer-céltáblával

A (22) lézer-céltábla hátrányos körülmények és nagyobb távolságok esetén jobban láthatóvá teszi a lézersugarat.

A (22) lézer-céltábla fényvisszaverő oldala láthatóbbá teszi a lézervonalat, és az áttetsző felületen át a lézervonalat a lézer-céltábla hátoldala felöl is látni lehet.

Munkavégzés az állvánnyal

Egy műszerállvány egy stabil, beállítható magasságú mérési alapot nyújt. Tegye fel a mé-rőműszert a (9) 1/4"-műszerállványcsatlakozóval a (25) műszerállvány, vagy egy szokványos fényképezőgépállvány menetére. Egy a kereskedelemben szokványosan kapható

építészeti műszerállványon való rögzítésre használja a (8) 5/8"-műszerállványcsatlakozót. Az állvány csavarjával rögzítse szorosan a mérőműszert.

A mérőműszer bekapcsolása előtt állítsa be a mérőműszert durván a megfelelő helyzetbe.

Rögzítés az univerzális tartóval (lásd F ábra)

A (21) univerzális tartóval a mérőműszert például függőleges felületekre vagy mágnesezhető anyagokra lehet rögzíteni. Az univerzális tartó padlóállványként is használható és megkönnyíti a mérőműszer magassági beállítását.

Tartsa távol az ujjait a mágneses tartozék hátoldalától, amikor a forgatható tartót valamilyen felületre erősíti. A mágnesek erős húzóereje következtében az ujjai becsípődhetnek.

A mérőműszer bekapcsolása előtt állítsa be a (21) univerzális tartót durván a megfelelő helyzetbe.

Munkavégzés a lézervevővel (lásd F ábra)

Kedvezőtlen fényviszonyok (világos környezet, közvetlen napsugárzás) és nagyobb távolságok esetén a lézervonalak megtalálásának megkönnyítésére kapcsolja be a (24) lézer vevőegységet.

Valamennyi üzemmód alkalmazható a (24) lézer vevőegységgel végzett munkákhoz is.

Lézerszemüveg

A lézerpont kereső szemüveg kiszűri a környezeti világítást. Így a lézer fénye a szem számára világosabban látható.

▶ A lézer keresőszemüveget (külön tartozék) ne használja védőszemüvegként. A lézer keresőszemüveg a lézersugár felismerésének megkönnyítésére szolgál, de a lézersugártól nem véd.
▶ A lézer keresőszemüveget (külön tartozék) ne használja napszemüvegként, vagy a közúti közlekedéshez. A lézer keresőszemüveg nem nyújt teljes védelmet az ultraibolya sugárzás ellen és csökkenti a színfelismerési képességet.

Munkavégzési példák (lásd a E-J ábrákat)

A mérőműszer lehetséges alkalmazására az ábra-oldalakon néhány példa található.

Karbantartás és szerviz

Karbantartás és tisztítás

Tartsa mindig tisztán a mérömüszert.

Ne merítse bele a méröműszert vízbe vagy más folyadékokba.

316 | Magyar

A szennyeződéseket egy nedves, puha kendővel törölje le. Tisztító- vagy oldószereket ne használjon.

Rendszeresen tisztítsa meg mindenek előtt a lézersugár kilépési nyílása körüli felületeket és ügyeljen a szálakra.

A mérőműszert csak az azzal együtt szállított (28) védőtáskában, illetve a

(29) böröndben tárolja és szállítsa.

Ha javításra van szükség, a (28) védőtáskába, illetve a (29) böröndbe csomagolva küldje be a mérőműszert.

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen is találhatók: www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és azok tartozékai-val kapcsolatos kérdései vannak.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek az alábbi címen találhatók:

A javasolt lithium-ion-akkumulátorokra a veszélyes árukra vonatkozó előírások érvénye- sek. A felhasználók az akkumulátorokat a közúti szállításban minden további nélkül szál- líthatják.

Ha a szállítással harmadik személyt (például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe kell venni a csomagolásra és a megjelölésre vonatkozó különleges követelményeket. Ebben az esetben a küldemény előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs megrongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Kérjük tartsa be az adott országban érvényes, ezen esetleg túlmenő előírásokat.

Hulladékkezelés

A mérömüszereket, akkumulátorokat/elemeket, a tartozékokat és a csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a mérömüszereket és akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

A már nem használható mérőműszereket és a hibás vagy elhasznált akkumulátorokat/elemeket elkülönítve kell ártalmatlanítani. Használja a rendelkezésre álló gyűjtőrendszereket.

Szakszerűtlen ártalmatlanítás esetén az elhasznált elektromos és elektronikus készülékek a veszélyes anyagok lehetséges jelenléte miatt káros hatással lehetnek a környezetre és az emberek egészségére.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe a Szállítás fejezetben található tájékoztatót (lásd „Szállítás”, Ol-dal 316) funkciógombot.

Русский
