Tip de produs	Mașină de înșurubat cu percuție cu acumulator
Marcă	HiKOKI
Model	WH18DF
Tensiune nominală	18 V
Tip baterie	Litiu-ion
Viteză în gol	0 - 3000 min⁻¹ (estimare)
Cuplu de strângere maxim	Variabil în funcție de reglaj
Greutate (fără acumulator)	Aproximativ 1,5 kg
Dimensiuni (L × l × h)	Aproximativ 130 × 60 × 200 mm (estimare)
Alimentare	Acumulator litiu-ion 18 V
Funcții principale	Strângerea și slăbirea șuruburilor, șuruburilor și piulițelor; variație de viteză; iluminare LED; indicator de încărcare a bateriei; sens de rotație reversibil
Siguranță	Oprire automată în caz de suprasarcină, protecție împotriva scurtcircuitelor, protecție termică a acumulatorului
Întreținere și curățare	Curățați cu o cârpă moale și uscată; verificați șuruburile de fixare; curățați bornele acumulatorului și ale sculei
Piese de schimb și reparabilitate	Utilizați numai piese de schimb originale HiKOKI; încredințați reparațiile unui service autorizat
Informații generale	Garanție conform reglementărilor naționale; nu aruncați cu deșeurile menajere (reciclare)

Întrebări frecvente - WH18DF HiKOKI

Cum se introduce și se scoate acumulatorul?

Pentru a introduce acumulatorul, aliniați-l cu locașul de pe unealtă și împingeți până la clic. Pentru a-l scoate, apăsați zăvoarele laterale și trageți înapoi. Consultați figura 3 din manual.

Cum se încarcă acumulatorul?

Conectați încărcătorul la o priză de rețea. Introduceți acumulatorul în încărcător. Lampa martor roșie clipește în timpul încărcării și rămâne aprinsă fix după terminare. Lăsați acumulatorul să se răcească înainte de reîncărcare dacă este fierbinte.

Ce înseamnă clipirea lămpii martor de pe încărcător?

O clipire lentă (o dată pe secundă) indică încărcare normală sau acumulator prea fierbinte. O clipire rapidă (0,1 s) semnalizează o anomalie a acumulatorului sau încărcătorului. Consultați tabelul 1 din manual.

Cum se utilizează iluminarea LED?

Iluminarea LED se aprinde automat când apăsați pe trăgaci. Se stinge după aproximativ 3 secunde după eliberarea trăgaciului pentru a economisi bateria.

Cum se inversează sensul de rotație?

Folosiți comutatorul de sens de rotație situat deasupra trăgaciului. Împingeți-l la stânga pentru rotație în sens orar (strângere) și la dreapta pentru rotație în sens antiorar (slăbire). Nu schimbați niciodată sensul când scula este în funcțiune.

Ce trebuie făcut dacă acumulatorul nu se încarcă?

Verificați dacă acumulatorul este la temperatura camerei (0-50°C). Dacă lampa martor clipește rapid (0,2 s), curățați bornele încărcătorului și acumulatorului. Dacă problema persistă, contactați un service post-vânzare HiKOKI.

Cum se fixează un vârf de înșurubat?

Trageți manșonul de ghidare înainte, introduceți vârful complet în nicovală, apoi eliberați manșonul. Trageți ușor de vârf pentru a verifica dacă este bine blocat.

Care sunt măsurile importante de siguranță?

Purtați întotdeauna ochelari de protecție. Nu utilizați într-un mediu umed. Țineți scula de suprafețele de prindere izolate. Păstrați copiii și persoanele neinstruite la distanță. Deconectați acumulatorul înainte de orice reglare.

Cum se întreține scula?

Curățați exteriorul cu o cârpă moale și uscată. Verificați regulat șuruburile de fixare. Curățați bornele acumulatorului și ale sculei pentru a evita așchiile. Depozitați într-un loc uscat la sub 40°C.

Cum se interpretează indicatorul de încărcare a acumulatorului?

Apăsați comutatorul indicator. Martorele se aprind: peste 75% (3 lumini), 50-75% (2 lumini), 25-50% (1 lumină), sub 25% (clipește). Dacă martorul clipește rapid, acumulatorul este prea fierbinte sau defect.

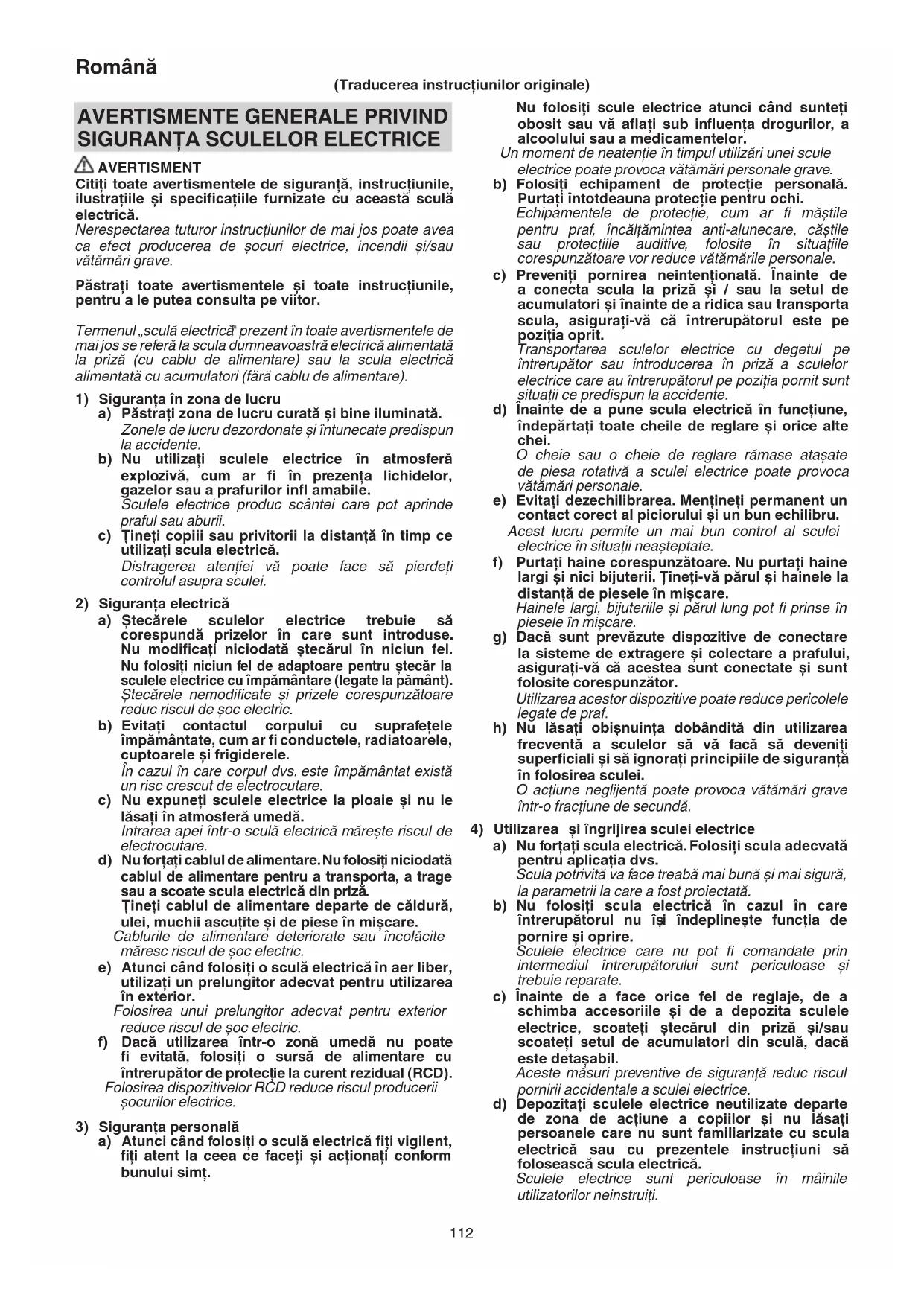

MANUAL DE UTILIZARE WH18DF HiKOKI

Citiţi toate averismentele de siguranta, instructiunile, ilustratiile si specificaile furnizate cu această scula electrică.

Nerespectarea tuturor instructiunilor de mai jos poate avea ca efect producerea de socuri eletrice, incendii si/sau vatakari grave.

Păstrați toate averismenteleși toate instrucțiunile, pentru a le putea consulta pe viitor.

Termenul „scula electrica prezent in toate averismentele de mai jos se refera la scula dumneavoastré electrica alimentata la priza (cu cablu de alimentare) sau la scula electrica alimentata cu accumulatoratori (fara cablu de alimentare).

1) Siguranta in zona de lucru

a) Păstrați zona de lucru curatași bine iluminata.
Zonele de lucrudezordonateși intunecate predispun la'accidente.
b) Nu utiliziati sculele electrice in atmosalera exploziva, cum ar fi in prezena lichidelor, gazelor sau a prafurilor infl amabile. Sculele electrice produc scantei care pot aprinde praful sau aburii.
c) Tini copii sa privitori la distanta in timpe eiutilizati scula electrica. Distragerea atentiei va poate face sa pierdeti controlul asupra sculei.

2) Siguranta electrica

a) Štečarele sculelor electrice trebuie sá corespundá prizelor in care sunt introduse. Nu modificazioni niciodata Štečárul in niciun fel. Nu folosi ti niciun fel de adaptoare pentru Štečár la sculele electrice cu impamantare (legate la pamþnt). Štečarele nemodificate si prizele corespunzătoare reduc riscul de soc electric.
b) Evitati contactul corpului cu suprafetele impamantate, cum ar fi conducutele, radiatoarele, cuptoarele si frigiderele. In cazul in care corpul dvs. este impamantat exista un risc crescut de electrocutare.
c) Nu expuneti sculele electrice la ploaie si nu le lasati in atmosfera umeda. Intrarea apei intr-o scula electrica mareste riscul de electrocutare.
d) Nu foratac cablul de alimentare. Nu folositi niciodatac cablul de alimentare pentru a transporte, a trage sau a scoate scula electrica din priza. Tineti cablul de alimentare departe de caldur, ulei, muchii ascutite si de piese in miscare. Caburile de alimentare deteriorate sau incolacite maresc riscul de soc electric.
e) Atunci candi folosi o sculá electricá in aer liber, utilizes un prelimungitor adecvat pentru utilizesa in exterior. Folosirea unui prelimungitor adecvat pentru exterior reduce riscul de soc electric.
f) Daca utilizes area intro-zona umeda nu poate fi evitatata, folosi i o sursa de alimentare cu intrerupator de protectie la curent rezidual (RCD). Folosirea dispositivelor RCD reduce riscul producerii socurilor eletrice.

3) Siguranta personală

a) Atunci candi folosi o sculá electricá fiti vigilent, fiti atent la ceea ce faceti si actionati conform bunului simt.

Nu folosi scule electrice atunci cand sunteti obosit sau va aflati sub influenta drogurilor, al alcoholului sau a medicamentelor.

Un moment de neatentie in timpul utilizari unei scule electrice poate provoca vatakarni personale grave.

b) Folositi echipament de protectie personala. Purtati intotdeauna protectie pentru ochi. Echipamentele de protectie, cum ar fi masteile pentru praf, incaltaminteea anti-alunecare, castile Sau protectiile auditive, folosite in situatiile corespunzatoare vor reducevatamarile personale.
c) Preveniti pornirea neintentionata. Inante de a conecta scula la prizăși / pau la setul de accumulatoriși inante de a ridica pau transporte scula, asigurată-vaă ca intrerupătorul este pe poziția oprit. Transportarea sculelor electrice cu degetul pe intrerupător Sau introducerea in priză a sculelor electrice care au intrerupătorul pe poziția pornit sunt situatii ce predispun la'accidente.
d) Inainte de a pune scula electrica in functiune, indepartati toate cheile de reglare si orice alte chei.

O cheie sau o cheie de reglare rămase atașate de piesa rotativă a sculei electrice poate provocă vătamări personale.

e) Evitati dezechilibrarea. Mentineti permanent un contact corect al piciorului si un bun echilbru. Acest lucru permite un mai bun control al sculei electrice in situatu neasteptate.
f) Puratai haine corespunzatoare. Nu puratai haine largi si nici bijuterii. Tinei-va parul si hainele la distană de piessele in miscare. Hainele largi, bijuteriile si paurul lung pot fi prinse in piessele in miscare.
g) Daca sunt prevazute dispositive de connectare la sistemas de extragere si colectare a prafului, asigura-i-va ca acestea sunt conectate si sunt folosite corespunzator. Utilizarea acestor dispositive poate reduce pericolele legate de graf.
h) Nu lasati obisnuinta dobändita din utilizarea frecventa a sculelor sa va faca sa deveniti superficiali si sa ignorati principiile de siguranta in folosirea sculei. O actiune negljenta poate provoca vatamari grave intr-o fractiune de secunda.

4) Utilizarea si ingrijirea sculei electrice

a) Nu forati scula electrica. Folosi t scula adecvata pentru aplicata dvs. Scula potrivita va face treab a mai buna si mai sigurla, la parametri la care a fost proiectata.
b) Nu folosi scula electrica in cazul in care intrerupatorul nu işi indeplineste functia de pornire si oprine. Sculele electrice care nu pot fi comandate prin intermediuintrerupatorului sunt periculoase siti trebuie reparate.
c) Inainte de a face orice fel de reglaje, de a schimba accesoriile si de a deposita sculele electrice, scoateti stecarul din priză si/sau scoateti setul de accumulatori din scula, dacă este detasabil.
Aceste masuri preventive de siguranta reduc riscul porniri accidentale a sculei electrice.
d) Depozitate sculele electrice neutilizate departe de zona de actiene a copilor si nu lasati personale care nu sunt familiarizate cu scula electrica sau cu prezentele instruktioni sa foloseasca scula electrica.

Sculele electrice sunt periculoase in mainile utilizatorilor neinstruiti.

e) Intretineti sculele electrice si accesoriile. Verificati alinierea si prinderea pieselor mobile, ruperea pieselor precum si orice alte aspecte care ar putea sa influenteze fonctionarea sculelor electrice. Daca scula electrica este deteriorata, inante de a o utilizes, duceti-o la reparat.

Multe accidente sunt provocate de scule electrice intretinute necorespunzator.

f) Păstrați elementele de tăiore curateși ascuțite. Elementele de tăiore bine intreținuteși cu muchiile de tăiore bine ascuțite sunt mai ușor de controlatși este mai putin probabilităși se agate.
g) Folosiţi scula electrica, accesoriile si vârfurile etc. in conformitate cu prezentele instruktioni, luân d'in considerare condiţiile de lucru si operatiunile ce urmeazu a fi efectuate.

Folosirea sculei electrice pentru alte operat iuni decat cele prevazute poate avea ca efect aparita unor situati periculoase.

h) Mentineti manerele si suprafetele de prindere uscate, curate si ferite de ulei si unsoare.

Mânerele Şi suprafetele de prindere alunecoase nu permit manipularea Şi controlul sculei in condiţii de siguranta in situati neasteptate.

5) Utilizarea si intretinerea sculeor cu accumulatori

a) Incarcatu numai cu incarcatorul indicat de producator.

Un incarcator adecvat unui anumit tip de cachet de accumulatori poate preventa pericol de incendiu daca este folosit pentru incarcarea altui tip de cachet de accumulatori.

b) Folosiţi sculele electrice exclusiv cu tipurile de cachete de accumulatori indicate.

Folosirea unui alt tip de cachet de accumulatori poate provoca vatakari Sau incendii.

c) Atunci cand setul de accumulatori nu este folosit, tineti-1 departe de objecte metalice cum ar fi agrafe de birou, monede, chei, cuie, suruburi sau alte objecte metalice mici care ar putea realiza conectarea terminalelor setului de accumulatori. Scurtcircuitarea terminalelor accumulatorilor poate provoca arsuri sau incendii.

d) In cazul expoatai abuzive, din accumulatori poate iesi lichid; evitati contactul cu acest lichid. In cazul unui contact accidental, spalati cu apa. In cazul contactului cu ochii, consultati un medic.

Lichidul care iese din accumulatori poate provoca iritatii tau arsuri.

e) Nu utilizati un set de accumulatori sau o sculac care este deteriorat(a) sau modificat(a).

Este posibil ca accumulatorii deteriorati sa modificati s'a prezinte un comportament imprevizibil care poate duce la incendiu,explozie sau risc devatamare.

f) Nu expuneti un set de accumulatori sau o sculă la foc sau la temperaturi excessive.

Expunerea la foc sau la temperaturi de peste 130^ poate provocaexplozie.

g) Respectati toate instruclunile de incarcare si nu incarcai setul de accumulatoris Sau scula in afara intervalului de temperatura specificat in instrutiuni.

Incarcaea necorespunzatoare sau la temperaturin afara intervalului specifi cat poate deterioraracumulatorul si poate creste riscul de incendiu.

6) Service

a) Scula electrica trebuie reparata de o persona calificata, folosind numai PIESE de schimb identice.

Astfel se asigura mentinerea sigurantei sculei electrice.

b) Nu reparati niciodata seturile de accumulatori deteriorati.

Repaira seturilor de acumulatori ar trebui efectuata numai de producator Sau de furnizori de service autorizati.

PRECAUTIE

Tineti copii si personeile inflme la distanta.

Atunci cand'nu este folosita, scula electrica trebuie depositată departe de zona de actiune a copilor si a personelor infirme.

AVERTISMENTE DE SIGURANTA MASINA DE INSURUBAT CU IMPACT CU ACUMULATOR

Apucati scula electrica de suprafetele izolate de prindere, atunci cand executati o operatiune in care accesoriiul de fixare poate intra in contact cu cabluri ascunse. Accesoriiile de fixare care intrain contact cu un cablu, sub tensiune pot pune, sub tensiune' partile metalice descoperite si pot electrocuta operatorul.

AVERTISMENTE SUPLIMENTARE PRIVIND SIGURANTA

1. Aceasta este o sculă portabila pentru insurubareași desurubareașruburilor, buloanelorși piulitelor. Utilizati-o doar pentru aceste operatiuni.
2. Asigurati-va cā tini scula ferm in timpul folosirii ei. Nerespectarea avertismentelor poate duce la accidente sau vātamāri. (Fig. 2)
3. Pregatirea si verificarea mediului de lucru. Asigurativa ca mediu de lucru indeplineste toate condiitiile prezentate in cadrul masurilor de precautie.
4. Verificati cuplul real de strangere cu o cheie.
5. Opriti scula inainte de a schimba direccta de rotatie. Eliberati intotdeauna intrerupatorul si asteptati ca scula s se opreasca, inainte de a schimba direccta de rotatie.
6. Nu atingeti niciodata componenta rotativă. Nu permitei componentei rotative sa ajunga in apropierea mainilor dumneavoastră sa a alter parti ale corpului. Va puteti tăia sa prinde in componenta rotativă. De asemenea, fiti atent/ă sa nu atingeti componenta rotativă după ce a fost Utilizata o perioada indelungata. E foarte fierbinteși va puteti arde.
7. Vä rugam utilizati atasamentele speciale, indicate in manualul de operare si catagolul HiKOKI. In caz contrar, va puteti accidenta sau rani.
8. Asiguratī-vā ca ataşamentele sunt fixate temeinic pe butuc. Dacā acestea nu sunt fixate bine, ar putea iṣṭi si produce rani.

După instalarea bitului de antrenare, trageti puțin de el să va asigurati cà nu va ici in timpul utilizarii. Dacă manșonul de ghidare nu revine in posizția sa originală, bitul nu este instalat corect.

1. Oprirea unitatai dupa munca neintrerupta.
2. Precautii privind folosirea selectorului pentru viteză Acest selector are un circuit electronic incorporat pentru controlul continuu al vitezei de rotatie. Prin urmare, atunci cand comutatorul este actionat foarte uşor (vizetă de rotatie scazută)și motorul in timpul insurubarii, componentele circuitului electronic se pot supraçnalziși se pot deteriora.
3. Nu atingeti componentele din metal, acestea se infierbanta foarte tare in timpul utilizarii continue.
4. Utilizarea accumulatorului intr-o atmosfera rece (sub 0 grade Celsius) poate duce uneori la slabirea cuplului de strangere si la diminuarea randamentului. Acesta, insa, este un fenomen temporar si totul revine la normal cand bateria se incalzeste.

Româna

1. Nu priviti sursa de lumină direct. Vă puteti vătama ochii. Stergeti orice urma de murdărie sau funingine depusă pe obiectivul becului LED cu o capă moale, avand grijă să nu zgáriati obiectivul.

Zgárieturile de pe obiectivul becului LED pot duce la scaderea luminozităti.

1. Installati, ferm, càrligul. Dacă nu ati instalat, ferm, càrligul, vă puteti vătama în timul UTILIZARI.

Cánd alegeti sa transportati scula prinsa de curela la sold, asigurati-va cà ati detasa tcuitul sculei. Nerespectarea acestei indicati poate avea ca rezultat vata marea neasteptata.

1. Utilizati intotdeauna scula si accumulatorulat la temperaturi intre -5°C si 40°C.

2. Incarcati accumulatorul intotdeauna la temperatura mediului inconjurator, de 0^ - 40^

3. Nu permitei patrunderea materiilor straine in orificiul pentru conectarea accumulatorului.

4. Nu demontati niciodata acumulatorul sau incarcatorul.

5. Nu scurtcircuitati niciodata accumulatorulr. Scurtcircuitarea accumulatorulrui va produce un current electric puternic si acesta se va supraicalzi. Accumulatoru va arde sau se va strica.

6. Nu aruncaţi accumulatorul in foc. Dacă accumulatorul este urs, acesta poate exploda.

7. Aduceci accumulatorul la magazinul de la care a fost cmparat de indata ce durata de viata a acestuia, dupa incarcare, devine prea scurta pentru uz practic. Nu aruncai accumulatorul consumat.

8. Nu introduci obiecte in fantele de ventilatie ale incarcatorului. Introducerea obiectelor de metal sau inflamabile in fantele de ventilatie ale incarcatorului va duce la pericol de soc electric sau deteriorarea incarcatorului.

9. Nu utiliziţi incărcătorul in mod continuu.

Cand finalizat o incarcare, lasati incarcatorul sa stea temp de circa 15 minute, inainte de urmatoarea incarcare a unui accumulator.

1. Asigurati-vá că acumulatorul este aplicat corect. Dacă prezintă joc, ar putea cădea si produce un accident.

2. Nuutilizati produsul dacă scula sau bornele acumulatorului (asamblarea acumulatorului) sunt deformate.

Instalarea accumulatorului poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

1. Păstrați terminalele sculei (asamblarea accumulatorului) fara span si prof.

Inainte deutilizare,asigurati-vacanu s-au colectat span si praf in zona bornelor.

In timpul functionarii, incercati sα evitati āderea sspanului sau prafului de pe sculā pe accumulator.

La intreruperea operatiunii Sau dupa utilizes, nu lasatsi scula intro zona in care aceasta poate fi expusa la cadere de span Sau graf.

Nerespectarea acestei indicati poate provoca un scurtcircuit care ar putea duce la emisie de fum sau aprindere.

PRECAUTII REFERITOARE LA ACUMULATORUL LITIU-ION

Pentru prelungirea duratei de viata, accumulatorulr litiu-ion estechipat cu o protectie pentru oprirea furnizarii de energia.

In situatiile 1 la 3 descripe mai jos, atunci cand folosiiti aparatul, chiar daca actionati intrerupatorul, motorul se poate opri. Aceasta nu este o defeciune, ci un rezultat al functiei de protectie.

1. Atunci cand accumulatorul est descarcat, motorul se opre. In aceasta situatie incarati imediat accumulatorul.

2. In situata suprasolicitarii aparatului, motorul se poate opri. In aceasta situaie, eliberati intrerupatorul si indepartati cauza suprasolicitarii. Dupa aceasta, puteti folosi din nou aparatul.

3. In situata supraicaltzirii accumulatorului in timpul lucrului, alimentarea aparatului de la accumulator se poate intrerupe.

In această situatie, incetati sa maiutilizati acumulatorul si lasati-l sa se raceasca. Dupa aceasta, puteti folosi din nou aparatul.

Mai mult, vă rugăm să acordati atentie următoarelor avertismenteși indicatori privind precautia.

AVERTISMENT

Pentru a impiedica aparitia scurgerilor la accumulator, a generarii de caldur, emisiilor de fum, exploziei si aprinderii, va rugam sa respectati urmatoarele masuri de precautie.

1. Asigurati-va cape accumulator nu se strange span si nici graf.
   O In timpul lucrului, asigurati-va cape accumulator nu cadespan si nici praf.
   Asiguratvca spanul s praful care cad pe scula electricain timpul lucrului nu se strangpe accumulator.
   Nu deposizati un accumulator nefolosit intr-un loc expus la span si la graf.
   Inainte de a deposita un accumulator, indepartati de pe acesta toate urmele de span si de praf si nu depositati accumulatorul impreunac piese metalice (suruburi, cuie etc.).
2. Nu gauriti accumulatorul cu obiecte ascutite cum ar fi cuiele, nu il loviti cu ciocanul, nu calcati pe el, nu il aruncati si nu il supuneti unor socuri fizice puternice.
3. Nu utilizi un accumulator care pare deteriorat sau caret este deformat.
4. Nu folositi accumulatorul cu polaritatea inversata.
5. Nu il conectati direct la sursele de energia electrica sau la brichetele electrice ale masinilor.
6. Nu folosi acumulatorul in alte scopuri decat cele indicate.
7. In cazul in care accumulatorul nu se incarca dupa trecerea timului de incarcare specificat, inceta imediat sa il mai incarcati.
8. Nu expuneti accumulatorul la temperaturi sau presiuni ridicate, de exemplu nu il introduceti intr-un cuctor cu microunde, intr-un uscator sau intr-un container presurizat.
9. Tineti-I departe de flacara imediat ce observati scurgeri sau mirosuri neplacute.
10. Nu il folosiţi in locuri in care se generează o puternica electricitate statica.
11. In cazul in care observati la accumulator scurgeri, mirosuri neplacute, generare de caldura, decolorari sau deformari, scoatei- imediat din echipament sau din incarcator si incetati s'il mai utilizati.
12. Nu scufundati accumulatorul sau nu permittedi fluidelorsa curga in interior.Patrunderea lichidului conductor, precumapa,poate provoca daune care pot duce la incendiu sauexplozie.Depozitate accumulatorul dvs. intr-un loc racoros si uscat,departe de elemente combustibile si inflamabile.Trebuie evitate atmosferelegazoase corzive.

PRECAUTIE

1. In cazul in care lichidul ce se scurge din accumulator intră in contact cu ochii, nu va frecati la ochi si spalati-i bine cu apă proaspătă curata, cum ar fi apa de la robinet.si consultati imediat un medic.

In cazul in care nu faceti tratament, lichidul poate,provoca probleme oculare.

1. In cazul in care lichidul se scurge pe piele sau pe haine, spalati imediat cu apa proaspata curata, cum ar fi apa de la robinet.

Există posibilitatea ca acest lucru să provoace iritarea pielii.

1. In cazul in care la prima utiliser a accumulatorului detectati mirosuri neplacute, supraíncalzire, dacă observati rugina, decolorare, deformare si/sau alte nereguli, nu folosiți accumulatorul si inapoiati-l furnizorului sau vanzatorului.

AVERTISMENT

Dacă o materie străină, cu proprietăti conductive, intră in terminalul acumulatorului cu litiu ion, acesta se poate scurtcircuitu, ducând la incendiu. Respectăti cu stricte următoarele reguli cand depozitate acumulatorul cu litiu ion.

Nu introduci reziduuri cu proprietati conductive, cuie sau sarme de oel si cupru in cutia pentru depositare.
Pentru a preveni scurtcircuitarea, incarcai accumulatorul in scula sau aplicati ferm capacul accumulatorului, pentru depositare, panacand nu se mai vede ventilatorul.

DESPRE TRANSPORTAREA ACUMULATORULUI LITIU-ION

Cand transporta un accumulator litiu-ion, va rugam sa respectati urmatoarele instructiani.

AVERTISMENT

Notificati company transportatoare c un cachet contine un accumulator litiu-ion, informati company cu privire la puterea sa de iesire si respectati instruetiune company transportatoare atunci cand aranjati un transport.

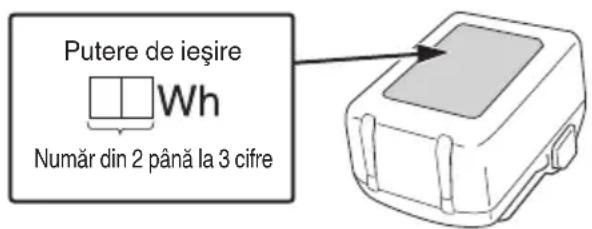

O Acumulatorii litiu-ion care depaesc puterea de cesire de 100 Wh sunt considerati ca facand parte din categoria de clasificare a materialelor periculoase si vor necessities proceduri de aplicare speciale.
Pentru transportul in strainata, trebuie sa respectati legea internationala, precum si regulile si reglementarile tarii de destinatie.

DENUMIRI COMPONENTE (Fig. 1-Fig. 10)

①	Carcasă ciocan Clapetă	de incidere
②	Bucșă de ghidare Lampalmartor
③	Lumină LED Bit de antrare
④	Comutator declanțator	13	Panoul de afi șiaj
⑤	Acumulator	14	Comutator indicator de incârcare a accumulatoruluiui
⑥	Mâner	15	Indicator luminos accumulator rãmas
⑦	Buton de comandă Cârtig
⑧	Motor Şurub	17
⑨	Carcasă Şanț	18

SIMPOLURI

AVERTISMENT

In cele ce urmeazs sunt prezentate simbolorile folosite pentru masina. Inainte de utilizare, asigurati-vacinete semnificatia acestora.

	WH18DF: Maşină de însrubat cu impact cu accumulator
	Pentru a reduce riscul de accidente, utiliserul trebuie să citească_manualul de/utilizare.
	Numai pentru tările membré UE Nu aruncați această sculă electrică impreceșa cu deșeurile menajere! În conformitate cu Directiva Europeană 2012/19/UE referitoare la deșeurile reprezentând echipamente eletrice și electroniceși la implementarea acosteia În conformitate cu legislațiiile nationale, sculele eletrice care au ajuns la fi nalul duratei de folosire trebuie colectate separatăși duse la o unitate de reciclare compatibilă cu mediuÎnconjurător.
---	Curent continuu
V	Tensiune nominală
n₀	Viteză la mers în gol
min-1	Oscilații pe minut
Bpm	Fortă de impact
S	Şurub mic
	Bulon standard
H	Bulon pentru tensiune întă
	Dimensiune hexagonală acț.
MT	Cuplu de strângere (maxim)
kg	Greutate* (In conformitate cu Procedure EPTA 01/2014)
I	Pornire
O	Opriere
	Deconnectați acumulatorul
(R)	Rotăție în sensul acelor de ceasornic
(L)	Rotăție contrară acelor de ceasornic

• In functie de accumulatorulatasat. Greutatea cea mai mare este masurata cu BSL36B18 (se vinde separat).

Accumulator

	Întrerupător indicator de Încârcare a accumulatorului
	Luminează; Accumulatorul este Încârcat peste 75%.
	Luminează; Accumulatorul este Încârcat Între 50%-75%.
	Luminează; Accumulatorul este Încârcat Între 25%-50%.

Româna

	Luminează; Acumulatorul este incârcat mai puțin de 25%.
	Clipește; Acumulatorul esteaproape descârcat. Reîncârcati acumulatorul CAT mai curând posibil.
	Clipește; Furnizarea de energia este oprită datorità temperaturii ridicate. Indepărtăti acumulatorul din sculăși{lăsăt)-l să se răcească complet.
	Clipește; Furnizarea de energia este suspendata din cautza unei avarii sau a unei defeçtiuni. Problema ar putea fi accumulatorul așa că va rugăm să contactăți distribuițorul dvs.

NOTÁ

Pentru a preveni consumarea accumulatoruluicauzata de faptul ca uita s s stingeti lumina LED, lumina se stinge automat inapproximativ 3 secunde.

ACCESORII STANDARD

Pe länga unitatea principala (1 unitate), pachetul contine si accesorile enumerate la pagina 152.

Accesorile standard sunt supuse modificarilor fara notificare prealabila.

APLICATII

Insurubarea si deurubarea suruburilor, buloanelor mici etc.

SPECIFICATII

Specifications acstei masini sunt enumerate in tabelul de la pagina 152.

NOTA

Ca urmare a programului continuu de cercetare si dezvoltare derulat de HiKOKI, prezentele specificati pot fi modificare fara notificare prealabila.

INCARCARE

Inainte de a utilizescula electrica, incarcai accumulatorii dupa cum urmeaza.

1. Conectaqui cablul de alimentare al incarcatorului la un conector adecvat.

Cand conectati stecarul incarcatorului la o przya, lampa indicatoare va clipin culoarea rosie (la interval de 0 secunda).

PRECAUTIE

Nu folositi cablul de alimentare dacă este deteriorat. Duceti-l imeditat la reparat.

1. Introduceti accumulatorul in incarcator.

Semi nificatiile lampii indicatoare sunt prezentate in Tabelul 1, conform stari incarcatorului sau a accumulatorului.

Tabelui 1

Sennificatiile lamypii indicatoare (ROSE)
Înaite de incârcare	Pornire/Oprire la intervale de 0,5 sec.	Conectat la sursa de alimentare
În timpul incârcării	Luminează În mod continuu	-
La Încârcare completă	Pornire/Oprire la intervale de 0,5 sec.	-
Așteptare supraîncălzire	Luminează temps de 1 sec. la intervale de 0,5 sec.	Acumulator supraîncălzit. Încârcare imposibla. (Incârcarea va Începe după ce accumulatorul se răcește)
Încârcarea nu se poate efectua	Pornire/Oprire la intervale de 0,1 sec.	Defecțiene la accumulator sau la Încârcător

Referitor la temperaturile si timul de incarcare a accumulatorului.

Temperaturile 山 timpul de incarcare vor fi prezentate in Tabelul 2

Tabelul 2

Incărcător Accumulator		UC18YKSL
Tensiune de incărcare V	14,4-18
Tip de accumulator kg 0,35
Temperaturi la care accumulatorul poate fi reîncărcat		0°C-50°C
Tempîncărcare pentru capacitate accumulator, aprox. (la 20°C)
1,5 Ah	min	40
2,0 Ah	min	60
2,5 Ah	min	75
3,0 Ah	min	90
4,0 Ah	min	120
5,0 Ah	min	150
6,0 Ah	min	180
8,0 Ah	min	240
Număr celule accumulator		4-10

NOTA

Timpul de incarcare poate varia in functie de temperatura si de tensiunea sursei de alimentare.

PRECAUTIE

Cand incarcatorul acumulatorului a fostutilizat neintrerupt, acesta se supraicalzeste, cauzand defeciuni. Dupa efectuarea incarcarii, asteptati 15 minute pana la urmatoarea incarcare.

1. Deconectati stecarul de la priza.

2. Tineti ferm incarcatorul si scoateti accumulatorolur.

NOTA

Asigurati-va ca scoatei accumulatorul din incarcator si apoip deposizati-I.

Cu privire la descarcarea electrica in caz de accumulatori moi etc.

Intrucat substanca chimica din interiorul accumulatorilor noi si a accumulatorilor care nu au fost folositi o perioda lunga de temp nu este activa, descarcarea electrica poate fi scazutla prima si a doua lor folosire. Acesta este un fenomen temporar si perioda normala de incarcare va fi restabilita dupa incarcarea accumulatorilor de 2-3 ori.

Ce puteti face pentru prelimungirea duratei de viata a accumulatorilor.

(1) Reincarcati accumulatorii inainte sa se consume complet. Cand simti ca scula nu mai are putere, nu o mai folosiiti si reincarcati accumulatorul. Daca veti continua sa folosiiti scula si curentul electric se consuma, accumulatorul se poate deteriorora, astfel scurtandu-i-se durata de viata.
(2) Evitati reincarcarea la temperaturi inalte

Un accumulator reincarcabil este fierbinte imediat dupa utilizes. Daca un astfel de accumulator este reincarcat imediat dupa utilizes, substanca chimica din el i si va pierde proprietatile si durata de viata a accumulatorului se va scurta. Lasati accumulatorul sa stea putin si reincarci-1 dupa ce s-a racit.

PRECAUTIE

Daca acumulatorul este incarcat cat timp este incalzit, din cauza c a fost lasat o perioada lunga de timp intr-o locatie expusa la lumina directa a soarelui sau pentru ca acumulatorul tocmai a fost folosit, lampa indicatoare a incarcatorului se aprinde tamp de 1 secunda, se opreste tamp de 0,5 secunde (se stinge 0,5 secunde). Intr-un astfel de caz, lasati mai intai acumulatorul sa se raceasca, apoi incepeti incarcarea.
Cand lampa indicatoare palpaie inculoarea rosie (la intervale de 0,2 secunde), verificati dacn in conectorul incarcatorului exista obiecte straine si indepartati-le. In cazul in care nu exista obiecte straine, este posibil ca accumulatorulr Sau incarcatorul sa se fi defectat. Ducei-I la o unitate service autorizata.
Intrucat microcalculatorul incorporat are nevoie de aproximativ 3 secunde pentru a confirma ca accumulatorulur incarcat a fost scos, astepta 当 minimum 3 secunde inainte de a- reinsera pentru a continua incarcarea. Daca accumulatorul este reinserat inainte de trecerea a 3 secunde, accumulatorul nu poate fi incarcat corespunzator.
Daca lampa indicatoare nu palpaiie in culoarea rosie (la fiecare secundá) chiar dacă cablul incarcatorului este conectat la current, indica faptul ca circuitul de protectie a incarcatorului poate fi activat.

Deconnectati cablul sa fisa de la curent si reconectati-o dupa aproximativ 5 minute. Daca aceastapoperatjune nu face ca lampa indicatoare sa clepeascainculoarea rosie (la ficare secunda),va rugam duceti incarcatorul la o unitate service autorizata de HiKOKI.

ASAMBLARE $I OPERARE

Actiune	Figură	Pagină
Scoaterea și introducerea accumulatorului	3	2
Încărcare 4 2
Cum se folosește Ledul	5 2
Montarea bitului	6 2
Schimbarea direcței de rotieș	7 3
Utilizarea intrerupătorului	8 3
Indicator Încărcare accumulator	9	3

Montarea Şi demontarea càrligului (se vinde separat)	10	3
Selectarea accesoriilor	—	153

INTRETINERE SI VERIFICARE

1. Inspectarea bitului de antrenare
   Utilizarea unui bit rupt sau cu varful tocit este periculoasă, deoarece acesta poate aluneca. Inlocuiti-I.
2. Inspectarea suruburilor de asamblare

Inspectatu cu regularitate toate suruburile de asamblare si asigurati-va ca sunt fixate corespunzator. Daca exista suruburi care nu sunt fixe, fixati-le imediat. Nerespectarea avertismentului poate duce la riscuri serioase.

1. Intretinerea motorului
   Bobina motorului este componenta principală a sculei eletrice. Aveci grijă sa nu deteriorarți bobinași/ Sau sa nuo udati cu ulei sau apă.
2. Inspectarea bornel (scula si accumulator)

Verificati pentru a va asigura ca sspanul si praful nu aut fost colectate pe borne.

Indepartati orice span Sau praf care s-ar fi putut colecta pe borne.

Nerespectarea acestei indicati ar putea avea ca rezultat defectarea sculei.

1. Curatarea exteriorului

Cand'scula electrica este murdar, stergeti-o cu o capma moale uscata sau cu o cappa inmuiat a in solutie de apacu sapun. Nu folosiisolventi pe baz de clor, benzina sinici diluanti, deoarece acestia topec massele plastice.

1. Depozitare

Depozitate scula electrica si accumulatorul intr-un loc in care temperatura este sub 40^ si nu lasati produsul la indemana copiar.

NOTA

Depozitarea accumulatorilor litiu-ion.

Asigurat-va cacumulatori liiu-ion au fost complet incarcati inainte de a-i deposita.

Depozitarea prelungita (3 luni sau mai mult) a accumulatorilor cu un nivel de incarcare scazut poate duce la scaderea performantei, la reducerea semnicificativa a timului deutilizare acumulatorilor sau poate face accumulatorii incapabili sα stea incarcati.

Cu toate acestea, timpul deutilizareacumulatorior semnificativ de redus poate reveni la normal prin incarcarea siutilizarea accumulatorilor in mod repetat, dedoua panla cinci ori.

Dacă durata de folosire a accumulatorului este foarte scurță în ciuda incârcăriș folosirii repeate, schimbați accumulatorati.

PRECAUTIE

Pe durata folosirii si a operatiunilor de intretnere a masinii trebuie respectate reglementarile si standardelet nationale privind securitatea.

Notă importantă pentru bateriile uneltelor HiKOKI cu accumulatorati

Utiliziţi intotdeauna acumulatori originali. Nu garantăm sigurantași performanța uneltei dacă se utilizează alte acumulatori decât cei recomandiți sau dacă acumulatorul originale estedezmembrat sau modifi cat (cum ar fi demontareași inlocuirea celulelor sau a altero parti interne).

GARANTIE

Garantam sculele electrice HiKOKI in conformitate cu reglementarile statutare/specifice tarii. Aceastagarantie nu acopera defectele sau daunelie provocate deutilizarea necorespunzatoare, abuz sau de uzura si deteriorarea normale. In cazul in care aveti reclamati, va rugam sa trimiteti scula electrica nedemontata, impreunacu CERTIFICATUL DE GARANTIE care se gaseste la finalul prezentelor Instruciuni deutilizare, la o unitate service autorizatade HiKOKI.

Informatii privind nivalul de zgomot transmis prin aer si nivalul de vibratiu

Valorile masurate au fost determinate in conformitate cu EN62841 si sunt declarate conforme cu ISO 4871.

Nivelul tipic al puteri sonore ponderate A: 103,9 dB (A)

Nivelul tipic al presiunii sonore ponderate A: 92,9 dB (A)

Valorile totale ale vibratiilor (suma vectoriala pe celei trei axe) au fost stabilite in conformitate cu EN62841.

Impactul strangleri elementelor de fixare, la capacitatea maxima a sculei:

Valoare emisie vibratiia a_h = 11,3m / s^2

Incertitudine K = 1,5m / s^2

Valoarea totală declarata a vibrațilorși valoarea declarata a emisiei de zgomot au fost masurate in conformitate cu o metodă standard de testareși pot fi utilizeze pentru compararea unei scule cu alta.

Acestea pot fiutilize si ca o evaluare preliminara a expunerii.

AVERTISMENT

Vibratiile si emisia de zgomot in timpul folosirii efective a sculei electrice pot diferi de valorile totale declarate, in functie de modurile in care este utilizata scula, in special de ce tip de piesa de prelimucrat este procesata; si

• Identificatu măsuri de siguranta ce trebuie luate pentru protejarea operatoruluiși care sunt bazate pe estimarea expunerii, în condiții reale de'utilizare (tinând seama de toate componentele ciclului de utiliser, cum ar fi timul necesar opririș sculeiși timul de functiònare supplementar la pornirea sculei).

NOTA

Ca urmare a programului continuù de cercetareșidezvoltarederulat de HiKOKI, prezentele specificaţii pot fi modificatefãrànotificare prealabila.

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRICNA ORODJA

A OPOZORILO
