Tip izdelka	Akumulatorski udarni vijačnik
Znamka	HiKOKI
Model	WH18DF
Nazivna napetost	18 V
Tip baterije	Lithium-ionska
Hitrost v prostem teku	0 - 3000 min⁻¹ (ocena)
Maksimalni navor	Spremenljivo glede na nastavitev
Teža (brez baterije)	Približno 1,5 kg
Mere (D × Š × V)	Približno 130 × 60 × 200 mm (ocena)
Napajanje	Lithium-ionska baterija 18 V
Glavne funkcije	Zategovanje in popuščanje vijakov, sornikov in matic; regulator hitrosti; LED osvetlitev; indikator stanja baterije; reverzibilna smer vrtenja
Varnost	Samodejni izklop v primeru preobremenitve, zaščita pred kratkim stikom, toplotna zaščita baterije
Vzdrževanje in čiščenje	Čistite z mehko in suho krpo; preverite pritrdilne vijake; očistite kontakte baterije in orodja
Nadomestni deli in popravila	Uporabljajte samo originalne nadomestne dele HiKOKI; popravila prepustite pooblaščenemu servisu
Splošne informacije	Garancija v skladu z nacionalnimi predpisi; ne odlagajte med gospodinjske odpadke (recikliranje)

Pogosto zastavljena vprašanja - WH18DF HiKOKI

Kako vstaviti in odstraniti baterijo?

Baterijo vstavite tako, da jo poravnate z odprtino na orodju in potisnete, dokler ne zaskoči. Za odstranitev pritisnite na stranski zaskočki in povlecite nazaj. Glejte sliko 3 v navodilih.

Kako napolniti baterijo?

Priključite polnilnik v električno vtičnico. Vstavite baterijo v polnilnik. Rdeča kontrolna lučka utripa med polnjenjem in ostane prižgana, ko je polnjenje končano. Pred ponovnim polnjenjem pustite baterijo, da se ohladi, če je vroča.

Kaj pomeni utripanje kontrolne lučke na polnilniku?

Počasno utripanje (vsako sekundo) označuje normalno polnjenje ali preveč vročo baterijo. Hitro utripanje (0,1 s) označuje napako baterije ali polnilnika. Oglejte si tabelo 1 v navodilih.

Kako uporabljam LED osvetlitev?

LED osvetlitev se samodejno vklopi, ko pritisnete sprožilec. Ugasne približno 3 sekunde po sprostitvi sprožilca, da prihrani baterijo.

Kako obrniti smer vrtenja?

Uporabite stikalo za smer vrtenja nad sprožilcem. Potisnite ga levo za vrtenje v smeri urinega kazalca (zategovanje) in desno za vrtenje v nasprotni smeri (popuščanje). Nikoli ne spreminjajte smeri, ko orodje deluje.

Kaj storiti, če se baterija ne polni?

Preverite, ali je baterija pri sobni temperaturi (0-50°C). Če kontrolna lučka hitro utripa (0,2 s), očistite kontakte polnilnika in baterije. Če težava ne izgine, se obrnite na pooblaščeni servis HiKOKI.

Kako pritrditi nastavek za vijačenje?

Potegnite vodilni tulec naprej, vstavite nastavek do konca v nakovalo, nato spustite tulec. Rahlo potegnite nastavek, da preverite, ali je pravilno zaklenjen.

Kateri so pomembni varnostni ukrepi?

Vedno nosite zaščitna očala. Ne uporabljajte v vlažnem okolju. Orodje držite za izolirane površine. Otroci in neusposobljene osebe naj bodo stran. Pred kakršno koli nastavitvijo izključite baterijo.

Kako vzdrževati orodje?

Zunanjost očistite z mehko, suho krpo. Redno preverjajte pritrdilne vijake. Očistite kontakte baterije in orodja, da preprečite nastanek ostružkov. Shranjujte na suhem mestu pri temperaturi pod 40°C.

Kako razumem indikator preostale baterije?

Pritisnite stikalo indikatorja. Lučke se prižgejo: več kot 75% (3 lučke), 50-75% (2 lučki), 25-50% (1 lučka), manj kot 25% (utripa). Če lučka hitro utripa, je baterija prevroča ali okvarjena.

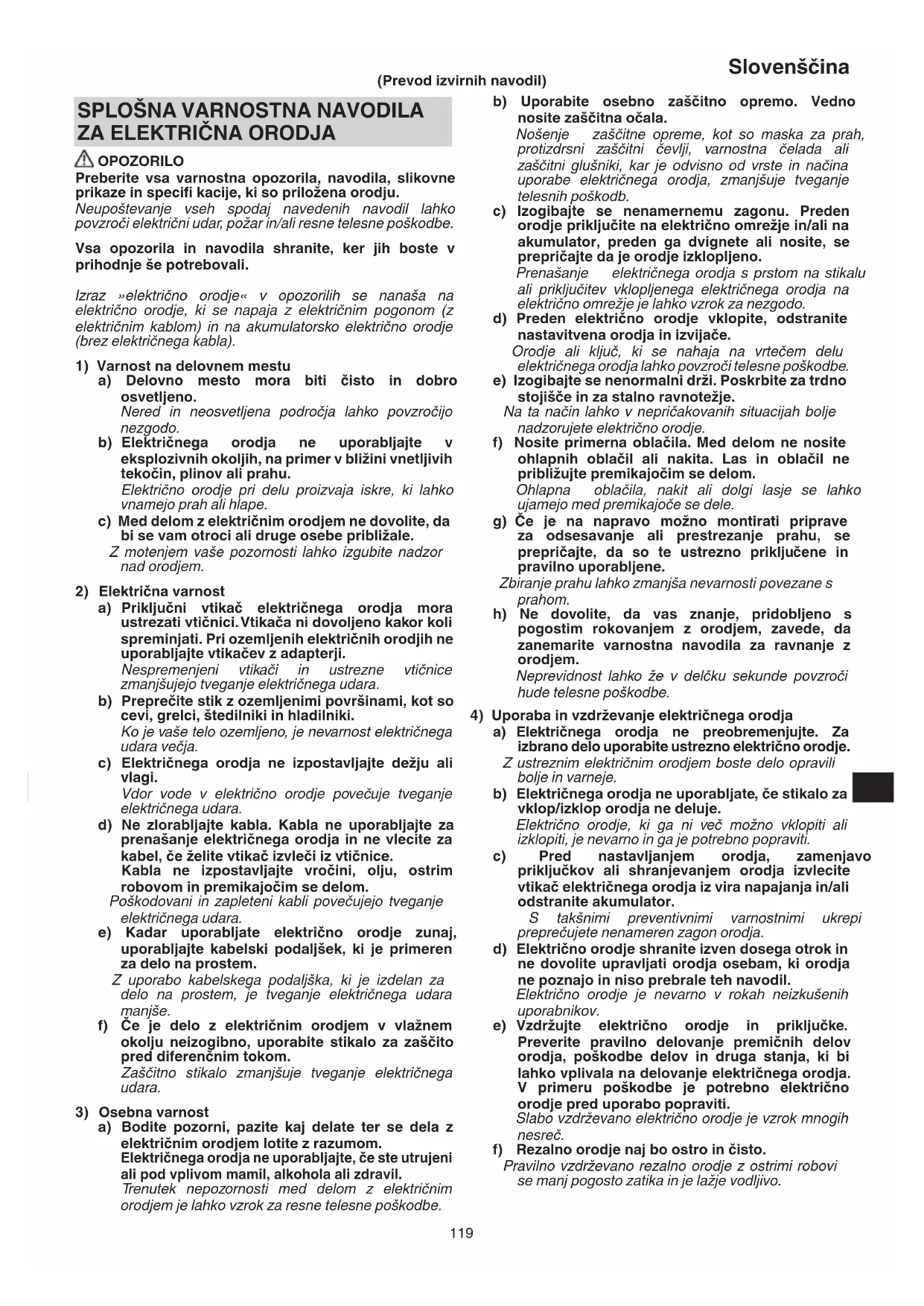

NAVODILA ZA UPORABO WH18DF HiKOKI

Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so prilozena orodju.

Neupostevanje vseh spodaj navedenih navodil lahk o povzroci elektricni udar, pozar in/ali resne telesne poskodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz >> elektricno orodje>> v opozorilih se nanaša na elektricno orodje, ki se napaja z elektricnim pogonom (z elektricnim kablam) in na akumulatorsko elektricno orodje (brez elektricnegakabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti cisto in dobro osvetljeno. Nered in neosvetljena podroca jahko povzrocijo nezgodo.

b) Elektricnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v blizini vnetljivih tekocin, plinov ali prahu. Elektricno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.

c) Med delom z elektricnim orodjem ne dovolite, da bi se vam otroci ali druge osebe priblizale.

Z motenjem vase pozornosti lahko izgubite nadzor nad orodjem.

2) Elektricna varnost

a) Priključni vtikač elektricnega orodja mora ustrezati vtichnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih elektrichnih orodjih ne uporabljajte vtikačev zadaptereri. Nespremenjeni vtikači in ustrezne vtičnice zmanjsujujo tveganje elektrichnega udara.

b) Prepreci stik z ozemljenimi povrsinami, kot so cevi, grelci, stedilniki in hladilniki. Ko je vase telo ozemljeno, je nevarmost elektricnega udara vecja.

c) Elektricnega orodja ne izpostavlajte dezju ali vlagi. Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.

d) Ne zlorabljaje kabla. Kabla ne uporabljaje za prenašanje elektrichega orodja in ne vlecite za kabel, ce zeilite vtika izvleci iz vticnice. Kabla ne izpostavljaje vročini, olju, ostrim robovom in premikajocim se delom.

Poskodovani in zapleteni kabli povecujejo tveganje elektricnega udara.

e) Kadar uporabljate elektricno orodje zunaj, uporabljaje kabelski podaljsek, ki jeprimeren za delo na prostem.

Z uporabo kabelskega podaljka, ki je izdelan za delo na prostem, je tveganje elektricnega udara manje.

f) Ce je delo z elektricnim orodjem v vlaznem okolju neizogibno, uporabite stikalo za zašcitopred diferencnim tokom.

Zascitno stikalo zmanjsuje tveganje elektricnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Elektricnega orodja ne uporabljaje, ce ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z elektrichim orodjem je lahko vzrok za resne telesne poskodbe.

b) Uporabite osebno zašcitno opremo. Vedno nosite zašcitna očala.

Nosenje zašcitne opreme, kot so maska za prah, protizdrsni zašcitni Čevlji, varnostna Čelada ali zašcitni glusniki, kar je odvisno od vrste in načina uporabe elektricnega orodja, zmanjsuje tveganje telesnih poskodb.

c) Izogibajte se nenamernemu zagonu. Preden orodje prikljucite na elektricno omrezejne in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno.

Prenašanje elektricnega orodja s prstom na stikalu ali prikljucitev vklopljenega elektricnega orodja na elektricno omrežje je lahko vzrok za nezgodo.

d) Preden elektrico orodje vklopite, odstranite nastavitvena orodja in izvijace.

Orodje ali ključ, ki se nahaja na vrtečem delu elektricnegara orodja lahko povzroči telesne poskodbe

e) Izogibajte se nenormalni drzi. Poskrbite za trdno stojisce in za stalno ravnoteze. Na ta nacin lahko v nepričakovanih situacijah bolje nadzorujete elektricno orodje.

f) Nosite primerna oblačila. Med delom ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne priblizujte premikajocim se delom.

Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajće se dele.

g) Ce je na napravo mozno montirati priprave za odsesavanje ali prestrezanje prahu, se prepriçajte, da so te ustrezno priključene in pravilno uporabljene.

Zbiranje prahu lahko zmanjsa nevarnosti povezane s prahom.

h) Ne dovolite, da vas znanje, pridobljeno s pogostim rokovanjem z orodjem, zavede, da zanemarite varnostna navodila za ravnanje z orodjem.

Neprevidnost lahko ze v delchu sekunde povzroci hude telesne poskodbe.

4) Uporaba in vzdrrzevanje elektricnega orodja

a) Elektricnega orodja ne preobremenjute. Za izbrano delo uporabite ustrezno elektricno orodje.
Z ustreznim elektricnim orodjem boste delo opravili bolje in varneje.
b) Elektricnega orodja ne uporabljate, ce stikalo za vklop/izklop orodja ne deluje. Elektricno orodje, ki ga ni vec mozno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.
c) Pred nastavljanem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikac elektricnega orodja iz vira napajanja in/ali odstranite akumulator.

S taksnimi preventivnimi varnostnimi ukrepim preprecujete nenameren zagon orodja.

d) Elektricno orodje shranite izven dosegao otrok in ne dovolite upravljati orodja osebam, ki orodjane poznajo in niso prebrale teh navodil.

Elektricno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdrzujte elektricno orodje in prikljuce. Preverite pravilno delovanje premicnih delov orodja, poskodbe delov in druga stanja, ki bilahko vplivala na delovanje elektricnega orodja. V primeru poskodbe je potrebno elektricno orodje pred uporabo popraviti.

Slabo vzdrrzevano elektricno orodje je vzrok mnogih nesreč.

f) Rezalno orodje nj bo ostro in cisto.

Pravilno vzdhrževano rezalno orodje z ostrimi robovise manj pogosto zatika in je lažje vodljivo.

g) Elektricno orodje, pribor, vsadna orodja in podobno uporabljaje v skladu s temi navodili, pri cemer upostevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporabo elektricnega orodja v druge namene lahka.
privede do nevarne situacije.

h) Ročaji in prijemalne povrsine raj bodo suhe, Čiste in brez olja in masti.

Spolzki ročaji in prijemalne povrsine ne omogocajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Uporaba in vzdrujevanje akumulatorja

a) Polniteismo spolnilnikom,ki ga je dolocil proizvajalec.

Polnilnik, ki je primeren za en tip akumulatorja lahko pouzroci nevarnost požara, ce ga uporabite z drugim akumulatorjem.

b) Elektricna orodja uporabljaje samo s posebej izdelanimi akumulatorji.

Uporaba drugih akumulatorjev lahko povzroci tveganje poskodb in pozara.

c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, kljuci, zeblji, vijaki ter drugih manjsih kovinskih predmetov, ki lahko povezejo en prikljucek z drugim.

Kratek stik med prikljucki na akumulatorju lahko povzroci opekline ali pozar.

d) Med nepravilno rabo lahko iz akumulatorja pritece tekocina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekocina v stik z očmi, pošćite dodatno zdravnísko pomoc.

Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.

e) Ne uporabljaje poskodovanega spremenjenega baterijskega vložka ali orodja.

Poskodovane ali spremenjene baterije so nepredvidljive, povzrocijo lahko pozar, eksplozijo ali poskodbe.

f) Baterijskega vložka ali orodja ne izpostavlijate požaru ali prekomerni temperaturi.

Izpostavljenost požaru ali temperaturi nad 130^ Iahko povzroci eksplozijo.

g) Upostevajte vsa navodila za polnjenje in baterijskega vlozka ali orodja ne napolnite zunaj temperaturnega območja, dolocenega v navodilih.

Nepravilno poljenje ali poljenje pri temperaturah zunaj dolocenega območja lahko poskoduje baterijo in poveča nevarnost požara.

6) Servisiranje

a) Elektricno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na ta nacin se ohrani varnost elektricnega orodja.

b) Nikoli ne popravlajte poškodovanih baterijskih vložkov.

Baterijske vlozke lahko servisirajoismo proizvajalec ali pooblascni serviserji.

VARNOSTNI UKREP

Preprecite dostop otrokom in neusposobljenim osebam.
Kadar orodje ne uporabljate ga shranite izven dosegatotrok in neusposobljenih oseb.

VARNOSTNA OPOZORILA ZAKUMULATORSKI UDARNI VIJAČNIK

Med delom, kjer bi lahko pritrdilo zadelo skrite elektricne napeljave, drzite elektricno orodje za izolirane rocaje. Stik pritrdil z napeljavo pod napetostjo lahko prenese napetost na izpostavljene kovinske dele elektricnega orodja in povzroci elektrici udar.

DODATNA VARNOSTNA NAVODILA

1. To je prenosno orodje namenjeno privijanju in odvijanju vijakov, matičnih vijakov in matic. Uporabljajte ga le za ta namen.
2. Med delom trdno drzite orodje. V primeru, da tega ne storite lahko pride do poskodb. (SI. 2)
3. Priprava in pregled delovnega okolja. Prepričajte se, da delovno mesto ustreza pogojem, ki so navedeni pod varnostnimi ukrepi.
4. Preverite dejanski navor privijanja z moment ključem.
5. Pred spremembo smeri vrtenja ustavite orodje. Pred spremembo smeri vrtenja vedno izpustite stikalo in počakajte, da se orodje ustavi.
6. Nikoli se ne dotikajte premikajocega dela. Pazite, da premikajoč del ne pride v blizino vasih rok ali katerega koli dela vašega telesa. Lahko se porežete ali ujamete v premikajoč del. Prav takoto pazite, da se po dalji si uporabi ne dotaknete premikajocega dela. Ta postane zelo vroč in se lahko na njem opeçete.
7. Pri delu uporabljaje le dolocene nastavke, ki so navedeni v navodilih za uporabo ali v HiKOKI katalogu. Neupostevanju tega lahko povzroci nesreco ali poskodbe.
8. Nastavke trdno namestite v nakovalo. Če nastavki nisov dovolj trdno namešćeni se lahko snamejo in povzročijo poškodbe.

o Ko namestite sveder, ga nezno povlecite in se takoprepricajte, da se med uporabo ne bo snel. Sveder ni pravilno namescen, ce se vodilni tulec ne vrne v privotnil položaj.

1. Po daljsem delu je potrebno napravo ohladiti.

2. Opozorila za uporabo stikala za nadzor hitrosti Stiaklo ima vgrajeno elektricno vezje, ki brezkoraćnospreminja hitrost vrtenja.

Potemtakem, ko stikalo narahlo povlecte (vrtenje pri nizki hitrosti) in se motorzaustavi zaradi nenehnega zavijanja vijakov, se lahko componente delov elektricnegavezja pregrejejo in poskodujejo.

1. Ne dotikajte se kovinskih delov, saj se ti pri dalji si uporabi mochno segrejejo.

2. Uporaba baterije v hladnih razmerah (pod 0 stopinjami Celzija) lahko vcasih povzroci oslabjen moment privijanja in zmanja obseg dela. Vendor je to le zacasen pojav, ki izgine, ko se baterija segreje.

3. Ne glejte neposredno v lucho. Neuostoceanje tega lahko povzroci poskodbo oci.

Z mehko krpo odstranite umazanijo ali nesnago z lece lucke LED, pri cemer bodite previdni, da ne opraskate lece.

Praske na leci lucke LED lahko zmanjsajo svetlost.

1. Varno namestite kljuko. Če kljuka ni varno namescena, lahko povzroči poskodbe med uporabo.

Ko nosite orodje za pasom, se prepričajte, da ste odstranili sveder. Z neupostevanjem tega navodila tvegate nepričakovane telesne poškodbe.

1. Orodeje in baterijo vedno uporabljaje pri temperaturi med -5^ in 40^ .
2. Baterijo vedno polnite pri okolski temperaturi od 0^ - 40^

3. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo prisel tujek.

4. Polnilne baterije in polnilnika nikoli ne razstavljaje.

5. V polnilni bateriji nikoli ne povzročite kratkega stika.
   Kratek stik v bateriji bo povzročil visok elektrčni tok in pregrevanje. Posledica tega bo pregretje ali poskodba baterije.
6. Baterije ne zavrzite vognej. Ce baterija zagori, lahko eksplodira.
7. Ko se ziviljenjska doba baterije zmanjsa za normalno uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.
8. V prezracevalne reze polnilnika ne vstavljate predmetov.
   Vstavljanje kovinskih ali vnetljivih predmetov v
   prezracevalne reze polnilnika lahko povzroci tveganje elektricnegu udara ali poskodbo polnilnika.
9. Ne uporabljajte polnilnika neprekinjeno. Ko se eno poljnjenje konca, odlozite polnilnik za pribliznno 15 minut, preden ponovno polnite baterijo.
10. Prepricajte se, da je baterija trdno namescena. Ce ni dobro namescena se lahko sname in povzroci nesreco.
11. Izdelka ne uporabljajte, ce se orodje ali elektrichi kontakti baterije (baterijski nosilec) deformirajo. Namešcanje baterije lahko povzroci katki stik, ki lahko vodi do izhajanja dima ali vžiga.
12. Na elektricnih kontaktih (baterijski nosilec) orodja se ne smejo nabrati ostruzki ali prah.
    Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostruzki in prah.
    Med uporabo poskusite prepreciti padanje ostruzkov ali prahu z orodja na baterijo.
    Pri prekinitvi delovanja ali po uporabi orodja ne puscajte na obmocju, kjer je lahko izpostavljeno padajočim ostruzkom ali prahu.
    To lahko povzroci kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljšanjeŽivljenske dobe je litij-ionska baterija opremljena z zašcitno funkciio, ki ustavi delovanje.

V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi ce ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zašcitne funkcjie.

1. Ko se porabi preostala moč baterije, se motor ugasne.
   V tem primeru baterijo takoj napolnite.
2. Ce je orodje preobremenjeno, se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobrenimenitev. Po tem lahko orodje znova uporabite.
3. Ce se baterija pregreje zaradi preobrenimenve, se boustavil dovod moci.

Da bi preprecili iztekanje baterije, ustvaranje toplote, oddajanje dima, eksplozijo in vzig, prosimo, da upoštevate naslednja varnostna opozorila.

1. Preprečite nabiranje ostržkov in prahu na bateriji.
   Med delom poskrbite, da ostruzki in prah ne padajo na baterijo.
   Med delom poskrbite, da se morebitni ostruzki in prah z elektricnega orodja ne nabirajo na bateriji.
   Neuporabljeno baterijo ne shranjujte na mesto, kjer je izpostavljena ostruzkom in prahu.
   Preden baterijo shranite odstranite ostruzke ter prah, ki se lahko spreimejo na baterijo in ne hranite jo skupaj s kovinskimi deli (vijaki, zeblji itn.).
2. Baterijo ne prebadajte z ostrimi predmeti kot so zeblji, ne udarjaje s kladivom, ne stopite nano, jo ne mecite ali izpostavljajie tezkih fizičnim udarom.

3. Vidno poskodovane ali deformirane baterije ne uporabljaje.

4. Ne uporabljaite baterije z nasprotno polarnostjo.

5. Baterije ne prikljucite neposredno na elektrichne vticnice ali cigaretni vzigalnik v avtomobilu.
6. Baterijo uporablijaje le za dolocene namene.
7. Ce se baterija ne napolni tudi po preteku dolocenega casa polnjenja, polnjenje takoj prekinite.
8. Baterije ne postavljaje ali izpostavljaje visokim temperaturam ali visokem pritisku, na primer v mikrovalovni peci ci, sušilcu ali visokotlačni komori.
9. Ob zaznavi iztekanja ali neprijetnega vonja jo takoj odmaknite od ognja.
10. Ne uporabljaje je v prostorih, kjer se ustvarja mochna staticna elektrika.
11. Ob iztekanju baterije, Čudnem vonju, ustvarjanju toplate, razbarvanju ali deformaciji oziroma v kolikor je videti Čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.
12. Ne potaplajte baterije in ne dovolite, da vanjo stecejo kakrsnekoli tekocine. Vstop prevodne tekocine, kot je voda, lahko povzroci poskodbe ter posledicno pozar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno Jedkim plinskim ozracjem.

POZOR

1. Ce tekocina, ki izteka iz baterije pride v stik za vasimi ocmi jih ne drgnite, ampak jih operite svezo, cisto vodo ter takoj obiscite zdravnika. Ce ne boste obiskali zdravnika, lahko tekocina povzroci tezave zoemi.
2. V primeru, da tekocina pride v stik s kozo ali oblačili jih takoj operite s Čisto vodo.

Obstaja moznost, da lahko to povzroci drazenje koze.
3. Ce opazite rjo, cuden vonj, pregrevanje, razbarvanje, deformaciono in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporablajte in jo vrnite dobavitelju ali prodajalcu.

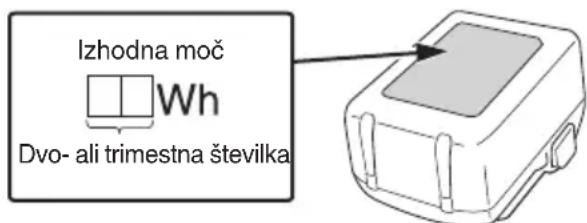

OPOZORILO

Ce v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do katkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino.

V Škatlo za shranjevanje ne shranjujte prevodnih stvari, zebljev inŽic kot staŽelezna in bakrenaŽica.
Da preprecite nastanek katkega stika, namestite baterijo v orodje ali pa varno vstavitePokrov baterije, kiPokrije prezracevalno rezo.

GLEDE TRANSPORTA LITIJEVIH BATERIJ

Pri transportu litijevih baterij upostevajte naslednje previdnostne ukrepe.

OPOZORILO

Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moci ter upostevejte navodila transportnega podjetja, ko urejate prevoz.

Litijeve baterije, ki imajo izhodno moč visjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posbne prijavne postopke.
O Pri mednarodnem transportu morate upostevati mednarodno zakonodajo in pravila ter ureditve ciljne drzave.

IMENA DELOV (SI. 1-SI. 10)

①	Škatla za kladivo Zatič	⑩
②	Vodilo Krmilni indicator	⑪
③	Lučka LED Nastavek	⑫
④	Sprožilno stikalo Prikazna	⑬	Stikalo indicatorja preostale energije baterije
⑤	Baterija	⑭
⑥	Ročaj	⑮	Indikatorska lučka preostale energije baterije
⑦	Potisno stikalo Kljuka	⑯
⑧	Motor Vijak	⑰
⑨	Ohišje Utor	⑱

SIMBOLI

OPOZORILO

V nadaljevanju so prikazani symboli, uporabljeni pris stroju. Pred uporabo se prepričajte, da jih razumete.

	WH18DF: Akumulatorski udarni vijačnik
	Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila.
	Samo za države EU Elektrichih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni elektrichni in elektronski opremi in njeni uresnici[ty] v skladu z nacionalnim pravom se morajo elektrichna orodja, ki so doseglaŽiviljenjsko dobo ločeno zbirati in okolju prijazno reciklirati.
---	Enosmerni tok
V Ocenjena napetost
n0	Vrtilna frekvencca brez obretenitve
min-1	Nihajev na minuto
Bpm Število udarcev
S	Majhen vijak
	Navaden matični vijak
H	Natezni matični vijak
	Velikost šestkotnega izvijača
MT Navor privijanja (maksimum)
kg	Teža* (Po EPTA-Procedure 01/2014)
I	Stikalo za vklop
O	Stikalo za izklop

Odklopite baterijo
R	Vrtenje v smeri urinega kazalca
L	Vrtenje v nasprotni smeri urinega kazalca

• Odvisno od prilozene baterije. Najvisja teza se meri z BSL36B18 (naprodaj posebej).

Baterija

Stikalo indicatorja preostale energije baterije

Zasveti; Preostala moč baterije je več kot 75%.

Zasveti; Preostala moč baterije je med 50 in 75%.

Zasveti; Preostala moč baterije je med 25 in 50%.

Zasveti; Preostala moč baterije je manj kot 25%.

Utripa; Baterija je skoraj prazna. Baterijo napolnite takoj, ko bo mogoće.

Utripa; Izhod se je ustvil zaradi visoke temperature. Odstranite baterijo in počakajte, da se orodje v celoti ohladi.

Utripa; Izhod je prekinjen zaradi napake ali okvare. Težava je lahko baterija, zato se obrnite na prodajalca.

OPOMBA

Da se prepreci poraba baterije ob pozabljenem izklopu lucke LED, se ta samodejno izklopi v približno 3 sekundah.

STANDARDNA OPREMA

Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 152.

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

Privijanje in odvijanje majhnih vijakov, majhnih matičnih vijakov itn.

SPECIFIKACije

Specifikacije te naprave so naštevseznamu na strani 152.

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega Raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

POLNJENJE

Pred uporabo elektricnega orodja napolnite baterijo po sledecem postopku.

1. Napajalni kabel polnilnika prikljucite v vticnico. Ob priklujcitvi vtikača polnilnika v vticnico bo kontrolna lučka utripala v rdeči barvi (v 1 sekundnih intervalih).

POZOR

Ne uporabite elektricnega kabla, ce je poskodovan. Nemudoma ga dajte popraviti.

2. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik, kot je prikazano na SI. 4.

3. Polnjenje

Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in kontrlna lucka neprekinjeno sveti v rdeči barvi.

Ko je baterija povsem napoljena, kontrolna lucka utripa v rdeci barvi. (v 1 sekundnih intervalih) (Giej Tabela 1)

Oznacba kontrlne lucke

Oznache kontrolne lucke bodo takse kot je prikazano v Tabela 1, gledo na pogoje polnilnika ali baterije za poljenje.

Tabela 1

Označbe kontrolne lučke (RDEČA)
Pred polnjenjem	VKLOP/IZKLOP pri 0,5 sekundnih intervalih.	Priključen v elektrichi vir
Med polnjenjem	Nenehno sveti	-
Polnjenje končano	VKLOP/IZKLOP pri 0,5 sekundnih intervalih.	-
Mirovanje po pregretju	Sveti 1 sekundo v intervalih po 0,5 sekunde.	Pregreta baterija. Ni mogоće napoliniti. (Polnjenje se bo izvršilo, ko se baterija ohladi)
Polnjenje ni:no	VKLOP/IZKLOP pri 0,1 sekundnih intervalih.	Napaka v bateriji ali polnilniku

• Temperature in cas polnjenja baterije.

Temperatura in Čas polnjenja je prikazan v Tabela 2

Tabela 2

Polnilnik Baterija		UC18YKSL
Napetost polnjena V 14,4	18
Vrsta baterije kg 0,35
Temperature pri katerih se lahko baterija polni		0°C - 50°C
Čas poljenja baterije, približno (Pri 20°C)
1,5 Ah	min	40
2,0 Ah	min	60
2,5 Ah	min	75
3,0 Ah	min	90
4,0 Ah	min	120
5,0 Ah	min	150
6,0 Ah	min	180
8,0 Ah	min	240
Število baterijskh celic 4-10

OPOMBA

Cas polnjenja je odvisen od temperature okolja in napetosti elektricnega vira.

POZOR

Ce se polnilnik uporablja dalj casa, se bo ta segrel, zaradi cesar lahko pride do napak. Ko se polnjenje zakljuci, naj polnilnik miruje vsaj 15 minut do naslednjega poljenja.

4. Izkljucite napajalni kabel polnilnika iz vticnice.

5. Polnilnik trdno primite in izvolecite baterijo. OPOMBA

Baterijo izvlecite iz polnilnika po uporabi in jo shranite.

V zvezi z elektrichnim tokom vprimeru novih baterij itd.

Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje casa uporabljene, ni aktivirana, je lahko elektricni tok nizek, ko jih uporabljate prvicin drugic. To je casovno omejen pojav in normalen cas, potreben za polnjenje, se povrne po 2-3 polnjenjih baterije.

Kaj storiti za daljse delovanje baterij.

(1) Baterije napolnite, preden se popolnama spraznijo. Ce zacutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Ce nadalujete z uporabo orodja in porabite elektrčni tok, se lahkó baterija poskoduje, kar skrajša njenoŽivljensko dobo.
(2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroca. Ce boste takso n baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izcrpala in ziviljenjska doba baterije se bo skrajsala. Pustite baterijo in jo napolnite potem, ko se je nekaj casa ohlajala.

POZOR

O Pri polnjenu segrete baterije, ki je bila dalj casa izpostavljena reposredni soncni svetlobi ali pa je bila prav kar uporabljena, bo kontrlna lucka polnilnikazasvetila za 1 sekundo, ne bo svetila za 0,5 sekunde (ugasne se za 0,5 sekunde). V takem primuru najprej pocakajte, da se baterija ohladi, in sele nato priicnite s polnjenjem.
Ko kontrolna lučka utripa rdeče (vsake 0,2 sekundi), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblasčeni servisni center.
O Ker traja priblizno 3 sekunde, preden vgrajeni mikroracunalnik zazna, da ste baterijo, ki jo polnite v polnilniku, vzeli iz polnilnika, počakajte minimalno 3 sekunde, preden jo znova vstavite, da nadaljujete s polnjenjem. Če baterijo vstavite, preden pretecejo 3 sekunde, se morda ne bo pravlno napolnila.
O Ce kontrolna lučka ne utripa rdeče (vsako sekundo), Čeprav je vtikac polnilnika priklopljen na napetost, se je vključil zašcitni tok polnilnika.

Odstranite vtikac iz napetosti in ga po 5 minutah znova priklopite. Ce kontrlna lucka se vedno ne bo utripalara dece (vsako sekundo), odnesite polnilnik na pooblascen HiKOKI servis.

NAMESTITEV IN DELOVANJE

Dejanje	Slika	Stran
Odstranitèv in vystavljanë baterije	3	2
Poljenje	4	2
Kako uporabiti LED lučko	5	2
Namestèv bita	6	2
Spremembà smeri vrtenja 7	3
Delovanje stikal	8	3
Indikator preostale energia baterije	9	3
Namestèv in odstranitèv kljuke (naprodaj posebej)	10	3
Izbor pribora	-	153

VZDRŽEVANJE IN PREGLEDOVANJE

1. Pregled svedra

Uporaba zlomljenega ali obrajenega svedra je nevarna, saj lahko sveder zdrsne. Zamenjaje ga.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrijeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Ce tega ne storite lahko pride do resne nevarnosti.

3. Vzdrujeanemotorja

Zračniki motorja so «src« elektrěne naprave. Pri uporabi bodite pozorni, da se zračnik ne poskoduje in/ali zmoči z oljem ali vodo.

V nasprotnem primeru lahko pride do okvare.

5. Cišćenje zunanjosti

Umazano elektricno orodje obrisite z mehko suho krp ali s krpo, navlaženo z milnico. Ne uporablajte klorovih raztopin, bencina ali razredcevalcev barve, saj ti stopijo plastiko.

6. Skladischenje

Elektricno orodje in baterijo shranujte na mesti, kjer je temperatura nizja od 40^ in zunaj dosegao otrok.

OPOMBA

Shranjevanje littij-ionskih baterij.

Zagotovite, da so litij-ionske baterije popolnomnnapolnjene, preden jih shranite.

Dolgotrajno shranjevanje baterij (3 mesece ali vec), ki so le malo napolnjene, lahko vodi do slabsega delovanja, znatega zmanjsanja casa uporabe baterije ali povzroci, da baterij ni vec mozn no napoliniti.

Vendor pa se lahko znatno zmanjsan cas uporabe baterije popravi tak, da se baterije dva do petkrat ponavljaco napolnijo in uporabijo.

Če je kljub ponavljacoem polnjenju in uporabi cas baterije. se vedno zelo kratek, baterije zavrzite in kupite nove.

POZOR

Pri uporabi in vzdrrzevanju elektricnih orodjih je treba upostevati varnostne urede in standarde, ki so dolocene za vsako drzavo.

Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI

Obvezno uporabljaje naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega elektrčnega orodja ne jamčimo,Če uporabljate baterije, ki jih ni izdelalo naše podjetje, in Če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele).

GARANCIJA

Garantiramo za HiKOKI elektricna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poskodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe posljite sestavljeno elektricno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga njdete na koncu teh navodil za uporabo, na pooblasceni servis HiKOKI.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile dolocene glede na EN62841 in navedene v skladu z ISO 4871.

A tipicno vrednoten nivo jakosti hrupa: 103,9 dB (A)

A tipicno vrednoten nivo zvocnega tlaka: 92,9 dB (A)

Nezanesljivost K: 3 dB (A).

Obvezna uporaba glusnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841.

Privijanje pritrdil z maksimalno zmogljivostjo orodja:

Vrednost emisije vibracij a_h = 11,3m / s^2

Nezanesljivost K = 1,5m / s^2

Vibracie a emisia hluku pri skutočnom použité elektrického náradia sa možu od deklarovanej celkovej hodnoty lišit v závislosti od sposobu použitia náradia, najma od druhu spracovávaného obrobku; a
Prepoznajte varnostne ukrepe za zašcito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upostevanjem vseh delov obratovalnegac ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k casu zagona).

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

Deklarirana skupna vrednost tresljajev in deklarirana vrednost emisij hrupa sta bili izmerjeni v skladu s standardno testno metod o in se lahko uporabita za primerjavo enega orodja z drugim.

Prav takoe lahko uporabita pri preliminarni oceni izpostavljenosti.

VYSTRAHA
