Produkttyp	Batteridriven slagskruvdragare
Varumärke	HiKOKI
Modell	WH18DF
Märkspänning	18 V
Batterityp	Litiumjon
Tomgångsvarvtal	0 - 3000 min⁻¹ (uppskattning)
Maximalt åtdragningsmoment	Varierar beroende på inställning
Vikt (utan batteri)	Cirka 1,5 kg
Mått (L × B × H)	Cirka 130 × 60 × 200 mm (uppskattning)
Strömförsörjning	Litiumjonbatteri 18 V
Huvudfunktioner	Åtdragning och lossning av skruvar, bultar och muttrar; varvtalsreglering; LED-belysning; batteriladdningsindikator; reversibel rotationsriktning
Säkerhet	Automatisk avstängning vid överbelastning, kortslutningsskydd, termiskt batteriskydd
Underhåll och rengöring	Rengör med en mjuk och torr trasa; kontrollera fästskruvarna; rengör batteri- och verktygskontakterna
Reservdelar och reparerbarhet	Använd endast originalreservdelar från HiKOKI; lämna reparationer till en auktoriserad serviceverkstad
Allmän information	Garanti enligt nationella bestämmelser; släng inte med hushållsavfall (återvinning)

Vanliga frågor - WH18DF HiKOKI

Hur sätter man i och tar ur batteriet?

Sätt i batteriet genom att rikta in det mot uttaget på verktyget och tryck tills det klickar. För att ta ur det, tryck på de laterala spärrarna och dra bakåt. Se figur 3 i manualen.

Hur laddar man batteriet?

Anslut laddaren till ett eluttag. Sätt i batteriet i laddaren. Den röda kontrollampan blinkar under laddning och lyser fast när laddningen är klar. Låt batteriet svalna innan du laddar om det är varmt.

Vad betyder blinkningarna på laddarens kontrollampa?

Långsam blinkning (varje sekund) indikerar normal laddning eller för varmt batteri. Snabb blinkning (0,1 s) signalerar ett fel på batteriet eller laddaren. Se tabell 1 i manualen.

Hur använder man LED-belysningen?

LED-belysningen tänds automatiskt när du trycker på avtryckaren. Den släcks cirka 3 sekunder efter att du släppt avtryckaren för att spara batteri.

Hur vänder man rotationsriktningen?

Använd omkopplaren för rotationsriktning ovanför avtryckaren. Tryck den åt vänster för medurs rotation (åtdragning) och åt höger för moturs rotation (lossning). Ändra aldrig riktning när verktyget roterar.

Vad gör man om batteriet inte laddas?

Kontrollera att batteriet har rumstemperatur (0-50°C). Om kontrollampan blinkar snabbt (0,2 s), rengör laddarens och batteriets kontakter. Om problemet kvarstår, kontakta en HiKOKI-service.

Hur fäster man ett skruvbett?

Dra styrhylsan framåt, sätt i bettet helt i städet och släpp sedan hylsan. Dra lätt i bettet för att kontrollera att det är ordentligt låst.

Vilka viktiga säkerhetsåtgärder finns?

Använd alltid skyddsglasögon. Använd inte i fuktig miljö. Håll verktyget i de isolerade greppytorna. Håll barn och otränade personer på avstånd. Koppla bort batteriet före justeringar.

Hur underhåller man verktyget?

Rengör utsidan med en mjuk och torr trasa. Kontrollera fästskruvarna regelbundet. Rengör batteri- och verktygskontakterna för att undvika spån. Förvara på en torr plats under 40°C.

Hur tolkar man indikatorn för återstående batterikapacitet?

Tryck på indikatoromkopplaren. Lamporna tänds: över 75% (3 lampor), 50-75% (2 lampor), 25-50% (1 lampa), under 25% (blinkande). Om lampan blinkar snabbt är batteriet för varmt eller defekt.

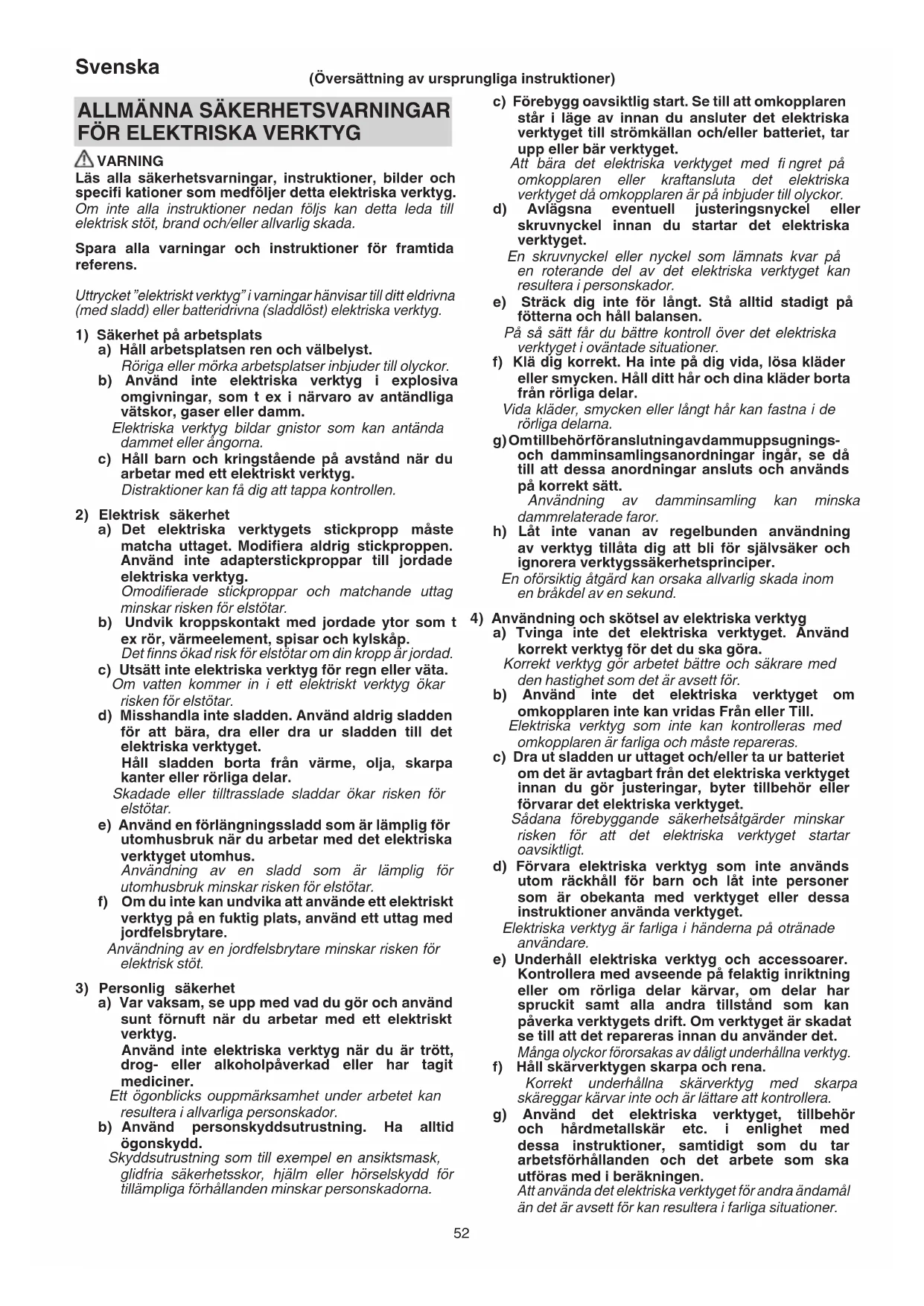

BRUKSANVISNING WH18DF HiKOKI

Läs alla sakerhetsvarningar, instruktioner, Bilder och speci kationer som medfoljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varninger och instruktioner for framtida referens.

Uttrycket "elektriskt verktyg" i varninger harvisar till ditt eldrivna (med sladd) ell batteridrivna (sladdlost) elektriska verktyg.

1) Sakerhet på arbetsplats

a) Hall arbetsplatsen ren och valbelyst.

Rörga eller mörka arbetsplatser inbjuder till olyckor.

b) Använd inte elektriska verktyg i explosiva omgivningar, som t tex i narvaro av antändiga vātskor, gaser aller damm.

Elektriska verktyg bildar gnistor som kan antanda dammet aller angorna.

c) Häll barn och kringstaende på avständ nar du arbetar med att elektriskt verktyg.

Distractioner kan fá dig att tappa kontrollen.

2) Elektrisk sakerhet

a) Det elektriska verktygets stickpropp maste matcha uttaget. Modifiera aldrig stickproppen. Anvand inte adapterstickproppar till jordade elektriska verktyg.

Omodifierade stickproppar och matchande uttag minskar risken for elstotar.

b) Undvik kroppskontakt med jordade ytor som tex ror, varmeelement, spasar och kylskap.

Det finns ökad risk für elstötar om din kropp är jordad.

c) Utsatt inte elektriska verktyg for regn aller vata.

Om vattenkommen in i ett elektriskt verktyg okar risiken for elstotar.

d) Misshandla inte sladden. Använd aldrig sladden För att bara, dra eller dra ur sladden till det elektriska verktyget.

Hàll sladden borta fran värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tiltrasslade sladdar okar risken for elstotar.

e) Använd en forlängningssladd som ar lamplig für utomhusbruk nar du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som ar lamplig for utomhusbruk minskar risken for elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en faktig plats, använd ett uttag med jordfelsbrytare.

Använding av en jordfelsbrytare minskar risken for elektrisk stöt.

3) Personlig sakerhet

a) Var vaksam, se upp med vad du gör och använd sunt fornuft Near du arbetar med ett elektriskt verktyg.

Använd inte elektriska verktyg Near du arrott, drog-ller alkoholpaverkad ell har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kanresultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrusting som till exemplen en ansiktsmask, glidfria sakerhetsskor, hjalmller horselskydd for tillampliga forhallanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren star i lage av innan du ansluter det elektriska verktyget till strömköllan och/eller batteriet, tar upp eller bar verktyget.

Att bāra det elektriska verktyget med fi ngret pa omkopplaren ell er kraftansluta det elektriska verktyget dā omkopplaren ār pa inbjuder till olyckor.

d) Avlagsna eventuell justeringsnyckel ell skruvnyckel innan du startup det elektriska verktyget.

En skruvnyckel eller nyckel som lammats kvar pa en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte für langt. Stå alltid stadigt på fötterna ochhall balansen.

Pá sá satt fár du bättre kontroll over det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lõsa kläder eller smycken. Håll ditt帽子 och dina kläder borta frän rörliga delar.

Vida kläder, smycken aller langt hare kan fastna i de rörliga delarna.

g) Omtillbehörforansluttingavdammuppsugningsoch damminsamlingsanordninger ingár, se dà till att dessa anordninger ansluts och används på korrekt satt.

Använding av damminsamling kan minska dammlaterade faror.

h) Lat inte vanan av regelbunden användning av verktyg tillata dig att bli for självsäker och ignorera verktygssäkerhetsprinicer.

En oforsiktig atgard kan orsaka allvarlig skada inom en brakdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Anvand correkt verktyg for det du sca gora.

Korrekt verktyg gör arbetet bättre och sakrare med den hastighet som det ár avsett for.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Frän eller Till.

Elektriska verktyg som inte kan kontrolleras med omkopplaren ar farliga och maste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det ar avtagbart fran det elektriska verktyget innan du gör justeringar, byter tillbehör erler forvarar det elektriska verktyget.

Sádana forebyggande sakerhetsatgärder minskar risiken for att det elektriska verktyget startup oavsiktligt.

d) Forvara elektriska verktyg som inte används utom räckhäll for barn och låt inte personer som ar obekanta med verktyget aller dessa instruktioner använda verktyget.

Elektriska verktyg ar farliga i händerna på otränade användare.

e) Underhäll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning aller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan päverka verktygets drift. Om verktyget ar skadat se till att det repareras innan du använder det.

Många olyckor Förorsakas av dāligt underhällna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhällna skärverktyg med skarpa.
skäreggar kärvar inte och ar lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hardmetallskar etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsforhällanden och det arbete som skautforas med i beräkningen.

Att anvanda det elektriska verktyget for andra andamal an det ar avsett for kan resultera i farliga situationer.

h) Håll handtag och gripytor torra, rena och fria frän olja och fett. Hala handtag och greppytor tilläter inte saker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar for en typ av batteri kan orsaka brandfara om den anvand med ett annat batteri.
b) Använd verktyg endast med specifici kt avsedda batteri. Användning av annat batteri kan orsaka risk for skada eller brand.
c) När batteriet inte används forvara det franskilt fran andra metallfremål sö som gem, mynt, nycklar, spikar, skruvar aller andra metallfremål som kan orsaka anslutning fran en pol till en annan.

d) Vid oriktigt handhavande kan vatska komma ut fran batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vatskakommen i ogonen sok medicinsk hjalp.

Vatska som lacker fran batteriet kan orsaka irritation ell erbrnskador.

e) Använd inte ett batteri aller verktyg som har skadats aller modifi erats.

Skadade eller modifi erade batterier kan uppvisa oforutsagbart beteende som leder till brand, explosion eller risk for skada.

f) Utsatt inte batteriet aller verktyget for brand aller overdriven temperatur.

Exponering for brand eller temperatur over 130^ kan orsaka explosion.

g) Folj alla laddningsinstruktioner och ladda inte batteriet aller verktyget utanfor det temperaturintervall som anges i instruktionerna.

Felaktig laddning eller laddning vid temperaturerutanfor det angivna intervallet kan skada batteriet och öka risken for brand.

6) Service

a) Låt en kvalificerad reparator utföra service på ditt elektriska verktyg och använd bara identiska reservdeler.

Detta garanterar att det elektriska verktyget alltid ar sakert och fungerar som det ska.

b) Serva aldrig skadade batterier.

Service av batterier fãr endast utföras av tilverkaren aller auktoriserade serviceleverantör.

FÖREBYGGANDE ÅTGÄRD

Häll barn och bräckliga personer på avständ.

När verktygen inte används sk de forvaras utom räckhäll for barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN SLAGBORRMASKIN

Häll det elektriska verktyget vid isolerade greppytor när du utfor att arbete dar fastet kan komma i kontakt med gömda kablar. Fästen somkommen i kontakt med en "ledande" ledning kan gora utsatta metalldelar pa det elektriska verktyget "ledande" och ge operatoren en stöt.

YTTERLIGARE SAKERHETSVARNINGAR

1. Detta ar ett bärbart verktyg for Åtdragning och lossning av skruvar, bultar och muttrar. Använd det endast for detta.
2. Se till att hälla verktyget ordentlich under användning. Om du inte gör det kan det resultera i olyckor aller skador. (Bild 2)
3. Förberedelse och kontroll av arbetsmiljö Se till att arbetsplatsen uppfyller alla villkor i foreskrifterna.
4. Kontrollera aktuell atdragningsmoment med en momentnyckel.
5. Stanna verktyget innan rotationsriktningen andras. Slapp alltid avtryckaren och vanta tills verktyget har stannat helt innan rotationsriktningen andras.
6. Vidrōr aldrig roterande delar. Lát inte den roterande delen komma nara händer aller andra kroppsdelar. Du kan skāra dig aller fastna i den roterande delen. Var ocksà noga med att inte vidrōr a roterande del after att den anvænts langle utan avbrott. Den blir mycket varm och kan orsaka brännskador.
7. Anvand de avsedda tillbehoren som fi nns angivna i braupsanvisingen och HiKOKIs katalog. Det kan annars resultedera i olyckor eller skador.
8. Se till att montera tillbehoren ordentligt på anslaget. Om tillbehoren inte sitter fast ordentligt kan de lossa och orsaka skador.

Dra ut skruvdragarspetsen latt after montering for att vara saker pa att skruvdragarspetsen inte lossar under anvandning. Om reglerhylsan inte atergar till sitt ursprungliga lage ar inte skruvdragarspetsen ordentlich monterad.

1. Paus vid langvarig användning.

2. Att observera angäende startomkopplarens intryckning Startomkopplaren har en inbyggd, elektronisk krets som styr den varierande rotationshastigheten. Beroende pa detta kan det handa att delarna i den elektroniska kretsen overhettas, vilket resulterar i skador, nar startomkopplaren trycks in latt (lag rotationshastighet) och nar motorn stannar vid kontinuerlig skruvatdragning.

3. Vidör inte metalldilar dä de blir vändigt varma vid kontinueregling användning.
4. Användning av batteri under kalla Förhällanden (kallare an 0^ ) kan ibland resultera i svagare Åtdragningsmoment och nedsatt arbetsförmåga. Detta ar emellertid ett temporär fenomen, somkommen att ätergå till normalt tillstand nar batteriet blir uppvärmt.
5. Titta inte direkt in i Ijuset. Det kan orsaka skador pa ogonen.

Torka av smuts och sot som fastnat på LED-lampans lins med en mjuk trasa med iaktagen försiktighet sö att linsen inte repas.
Repor på LED-lampans lins kan leda till minskad lijusstyrka.

1. Se till att satta fast kroken ordentlich. Om kroken inte sitter ordentlich kan det leda till en olycka.
   Se till att lossa verktygsbitten när du valjer attbara verktyget krokat på ditt bälte. Om du inte gör detta kan oväntade skador uppstá.
2. Anvand alltid verktyget och batteriet vid temperaturer mellan -5^ och 40^ .
3. Ladda alltid batteriet vid en omgivningstemperatur pa 0 - 40^
4. Se till att inga främande foremal hamnar i verktyget genom batteriöppningen aller uttagen.
5. Ta aldrig isär vare sig det uppladdningsbara batteriet aller laddningsaggregatet.
6. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk strom och overhetting. Det leder till brannskada eller skada pa batteriet.

Svenska

1. Kasta inte batteriet i oppen eld. Om batteriet blir brant kan det explodera.
2. Sā snart batteriets afterladdningstid blir für kort für verktygets practiska användning, skall du Föra ellers skicka batteriet till Återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.
3. Se till att inga foremal aller främande amnen hamnar i laddningsaggregatets ventilationshal. Isattning av metallforemal aller lattantandiga objekt i ventilationshalenkommen att resultera i elektriska overslag och skador pa laddningsaggregatet.
4. Anvand inte laddaren oavbrutet.

När en laddning ár klar, lát laddaren vila i cirka 15 minuter innan nasta laddning av batteriet.
24. Se till att batteriet ar ordentigt monterat. Om det ar nagot lost kan det ramla av och orsaka skada.
25. Använd inte Produkten om verktyget aller batteripolarna (batteriluckan) ar deformerade.

Att montera ett sādant batteri kan orsaka kortslutting vilket kan leda till rokutslapp erer antandning.

1. Håll verktygets anslutningar (batterilucka) fri fran span och damm.
   Ö Före användning, se till att span och damm inte har ansamlats i området vid terminalerna.
   Försök att undvika att span aller damm på verktyget hamnar på batteriet under drift.
   När du avbryter drift aller after använding, lamna inte verktyget i ett omrade dar det kan utsattas for fallande span aller damm.

Detta kan orsaka kortslutting som kan leda till rokutveckling aller brand.

WARNING FÖR LITIUMJONBATTERI

For att forlänga livstiden ar litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I handelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta ar inget felutan ett risultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn.
   I detta fall ladda omedelbart upp det.
2. Om verktyget ar überbelastat kan motorn stanna. Om sa harder slapp knappen pa verktyget och ta atgarda orsaken till overbelastningen. Du kan anvanda det igen nar det svalnat.
3. Om batteriet overhettas under for hog belastning kan batteriet ta slut.

Om detta hander, sluta anzanda batteriet och lat det svalna. Du kan anzanda det igen nar det svalnat.

Vidare, var god beakta foljande varninger och foreskrifter.

WARNING

For att forebygga lackage fran batteri, varmeutveckling, rok, explosion och eldsvada, var god beakta foljande forsiktighetsatgarder.

1. Se till att damm och smuts inte samlas pa batteriet.
   O Vid arbete se till att damm och smuts inte faller pa batteriet.
   Se till att eventuelt damm och smuts som faller pa det elektriska verktyget vid arbete inte samlas pa batteriet.
   Forvarainte batteri som inte anvands pa en plats dar de utsats for damm och smuts.
   Innan forvaring av ett batteri avlagsna eventuelt damm och smuts som har fastnat pa det och forvara det inte tillsammans med metallforemal (skruvar, spikar etc.).
2. Gör inte hal i batteri med skarpa foremal sá som spik, slá med hammare, stampa pá uller kasta foremal pá uller utsatt batteriet for fysisk pafrestning.
3. Använd inte uppenbarigt skadat batteri eller batteri som ar deformerat.

4. Använd inte batteriet med polerna omvända.

5. Anslut inte direkt till ett elektriskt uttag aller uttaget for cigarettandare i en bil.

6. Använd inte batteri für andra syften an de som anges.
7. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningsstiden passerat, stoppa omedelbart vidare laddning.
8. Utsatt inte batteriet for hoga temperaturer aller högt tryck sa som i en mikrovagsugn, hartork aller högtrycksbehallare.
9. Håll borta frän eld sö snart lækage eller illaluktande lukt upptäcks.
10. Använd inte på plats)där stark statisk elektricitet skapas.
11. Om batteriet lacker, luktar illa, blir varmt, missfargat ellernissformerat erler pa nagot satt upplevs som onormalt vid anvandning, laddning erler forvaring, ta omedelbart bort det fran verktyget erler batteriladdaren och sluta anvanda det.
12. Lagg inte batteriet i vatskor och se till att vatskor inte tränger in i det. Om en konduktiv vatska, exemplvis vatten, skulle komma in i batteriet kan det skadas och antandas aller explodera. Förvara batteriet på en sval, torr plats, borta fran brännbara och lättantändiga foremål. Batteriet fär inte utsattas for miljör med fratande gas.

FORSIKTIGT

1. Om vatska som lacker fran batterietkommen i ogonen gnid inte ogonen och skolj dem val med friskt rent vatten fran en kran och kontakta omedelbart medicinsk hjalp.
   Omit get gors kan vatskan orsaka ogonproblem.
2. Om vatskankommenikontakt med din hud eller dina klader, tvatta omedelbartvalmed rentvatten sa som fran en kran. Det finns en chans att det kan orsaka hudirritation.
3. Om du upptäcker rost, dalg lukt, overhettning, missfargninq, deormering och/eller andra ovanligheter nardu anvander batteriet for forsta gangen anvand det inteutan lamna tillbaka det till din aterforsajare ell handlare.

WARNING

Omett främande elektriskt ledande materialkommen i kontaktmedbatterietsansluttingar,kanbatterietkortslutas ochfororsakabrand.Vidforvaringavlitiumjonbatterier,se till attfolja nedanstäende anvisiningar.

O Placera inte ledande foremal som spikar och ledninger i stål eller koppar i forvaringsf Jacket.
For att undvika kortslutning, montera batteriet i verktyget aller satt pa batteriskyddet vid forvaring for att dolja ventilatorn.

ANGÄENDE TRANSPORT AV LITIUMJONBATTERIER

lakta foljande forsiktighetsatgärder nar litiumjonbatterier transporteras.

WARNING

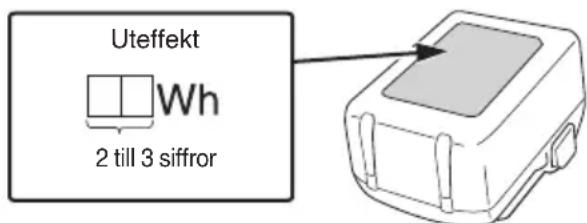

Meddela transportföretaget att att paket innehälter ett litiumjonbatteri, informera företaget om dess uteffekt och folj transportföretagets instruktioner;nar Transporten arrangeras.

Lithiumjonbatterier som overskrider en uteffekt pa 100 Wh klassificeras som farligt gods ochkommen att krava en särskild behandlingsprocedur.
For transport utomlands maste du uppfylla internationell lagstiftning samt destinationslandets regler och forordninger.

①	Hammarväskaspärr	10
②	Styrhylsa Indikeringslampa	13
③	LED-ljus Skruvdragarspe	18
④	Avtryckare Displaypanel	13
⑤	Batteri	14	Indikatornkapp För äterstående batteri
⑥	Handtag	15	Indikatorlampa För äterstående batterinivå
⑦	Tryckknapp Hake	16
⑧	Motor Skruv	17
⑨	Hölje Spär	18

SYMBOLER

WARNING

Nedan visas de symboler som används für maskinen. Se till att du Förstär vad de betyder innan verktyget används.

	WH18DF : Batteridriven slagskruvdragare
	Användaren måste lasa bruksanvisningen für att minska risiken für persönskador.
	Gäller endast EU-länder Elektriska verktyg fär inte kastes i hushållssoporna! Enligt direktivet 2012/19/EU som avser ädre elektrisk och elektronisk utrustning och dess tillämpnning enligt nationell lagstiftning sca uttjenta elektriska verktyg sorteras separat och lämnas till miljövänlig ätervinning.
= = =	Likström
V	Märkspänning
n0	Hastighet utan belastning
min-1	Svängning per minut
Bpm S	ag per minut
S	Liten skruv
	Vanliga bultar
H	Skruvar med hög hullfastighet
	Storlek på sexkant
MT Å	dragningsmoment (maximalt)
kg	Vikt* (Enligt EPTA-proceduren 01/2014)
I	SIå PÅ

O	Slå AV
	Koppla loss batteriet
(R)	Rotation medurs
(L)	Rotation moturs

• Beroende på anslutet batteri. Den tyngsta vikten mats med BSL36B18 (saljs separat).

Batteri

	Knapp für kvarvarande batteri
	Lyser; Batteriets Återstående energia är 75%.
	Lyser; Batteriets Återstående energia är 50%-75%.
	Lyser; Batteriets Återstående energia är 25%-50%.
	Lyser; Batteriets Återstående energia ärindreän 25%.
	Blinkar; Batteriet är;nastan helt urladdat. Ladda batteriet säsnart som möjigt.
	Blinkar; Drift stoppad på grund av hög temperatur. Avlågsna batteriet frän verktyget och lät det svalna helt.
	Blinkar; Utmatningen avbruten på grund av fel eller funkientsfel. Det kan vara fel på batteriet sä kontakta din äterförsäljare.

ANMÄRKNING

For att forebygga att batteriets kraft forbrukas på grund av att man glomt slå av LED-ljusetkommen ljuset att slås av automatiskt after cirka 3 sekunder.

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enthet) innehäller paketet tillbehören listade på sidan 152.

Standardtilbehoren kan andras utan foregäende meddelande.

ANVÄNDNINGSOMRÄDEN

Iskruvning och urskruvning avindre skruvar, storre bultar, m.m.

TEKNISKA DATA

Tekniska data for maskinen Återfinns i tabellen på sidan 152.

ANMÄRKNING

Beroende på HiKOKIs kontinuierliga forsknings- och utvecklingsarbete, forbehaller HiKOKI ratten till andringar av teknska data utan foregående meddelande.

BATTERILADDNING

Ladda upp batteriet enligt de foljande anvisiningarna innan du anvanderitt elektriska verktyg.

1. Anslut laddarens natkabel till ett natuttag.

Kontrollampankommenattblinka i rott (med intervaller pa1 sekund) after anslutning av natkabel till laddaren.

FÖRSIKTIGT

Använd inte elkablar om de ar skadade. Se till att fä de reparerade omedelbart.

2. Satt i batteriet i laddaren.

Satti batteriet ordentlich i laddaren sasom visas i Bild 4.

3. Laddning

Laddningen satts igang after batteriets isattning in laddaren. Signallampan lyser i rott.

När batteriet blir fullt laddadkommen signallampan att blinka rdd. (Med intervaller pa 1 sekund) (Se Tabell 1)

Hur signallampan lyser/blinkar till

Hur signallampan lyser/blinkar till fore laddnings-start, under pagaende laddning och after slufford laddning visas i nedanstøende Tabell 1.

Tabell 1

Signallampans indikationer (RÖD)
Färe laddning	PÅ/AV i 0,5 sek intervall	Ansluten till strömkälla
Under pagsende laddning	Lyser ihållande	-
Laddningen fullbordad	PÅ/AV i 0,5 sek intervall	-
Överhettad, standby	Lyser i 1 sek med intervaller på 0,5 sek	Batteriet überhettat. Kan inte ladda. (laddning kommt attörjänär batteriet svalnat).
Går inte att ladda	PÅ/AV i 0,1 sek intervall	Fel i batterietEller laddaren

Angäende temperaturer och laddningstid for batteriet.

Temperaturer och laddningstider blir som visas i Tabell 2

Tabell 2

Laddare Batteri		UC18YKSL
Laddningsspänning V 14,4-18
Vikt kg 0,35
Temperaturer vid vilka batterierna kan laddas		0°C-50°C
Laddningstid für batterikapacitet, ca. (vid 20°C)
1,5 Ah	min	40
2,0 Ah	min	60
2,5 Ah	min	75
3,0 Ah	min	90
4,0 Ah	min	120
5,0 Ah	min	150
6,0 Ah	min	180
8,0 Ah	min	240
Antal battericeller 4-10

ANMÄRKNING

Laddningstiden

kan

variera

enligt

omgivningstemperaturen och natspanninger.

FÖRSIKTIGT

När batteriladdaren har används kontinuierligtkommen batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning ar klar lat laddaren vila i 15 minutes innan nasta laddning.

1. Dra ut laddarens natakabel ur natuttaget.

2. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMÄRKNING

Kom ihag att dra ut batteriet ur laddaren after anvandning och att spara det.

Angaende elektrisk urladdning i handelse av nya batterier, etc.

Eftersom den inre kemiska substansen i nya batterier och batterier som inte har anvnts under en langre tid inte ar aktiverad, kan den elektriska urladdningen vara lag nar de anvands den forsta och andra gangen. Detta arett tillfälligt fenomen, och den normala tiden som kravs for att laddakommen att aterstallas genom att ladda batterierna 2-3 ganger.

Hur man fár batterierna att räcka langre.

(1) Ladda batterierna innan de har blivit helt urladdade.

När du känner att verktygets effekt minskar, slutanvända verktyget och ladda dess batteri. Om dufortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas.

(2) Undvik att ladda vid hoga temperaturer.

Ett uppladdningsbart batteri ar varmt direkt after anvandning. Om ett sadant batteri laddas omedelbart after anvandning forsamras dess inre kemiska substans, och batteriets livslangd forkortas. Lat batteriet vara och ladda det after att det har svalnat eett tag.

FÖRSIKTIGT

Det kan Handa att signallampan pa laddaren tand under 1 sekund och slacks under 0,5 sekunder (av 0,5 sekunder) nar batteriet laddas medan det blivit varmt, beroende av att det fatt ligga i solen eller nar det satsi laddaren strax after avslutat bruk. Om detta ar fallet, lat batteriet svalna forst innan du startup uppladdning.
När signallampan börjar flimra snabbt i rott (med intervaller om 0,2 sekunder) maste batteriets isättningsöppning kontrolleras for främande ämnen, som maste tas bort. Om det inte finns nagra främande foremål ar det troligt att det ar fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.
Det tar ca tre sekunder for den inbyggda mikrodatomn i laddaren att avkanna att en pagaende laddning avbrutits och batteriet tagits ur. Vanta darfor i minst tre sekunder innan batteriet pa nytt sats i laddaren for fortsatt laddning. Det kan handa att batteriet inte laddas upp pa korrekt satt om batteriet sats i laddaren pa nytt inom tre sekunder.
O Om indicatorlampan inte blinkar rott (varje sekund) trots att laddarsladden ar ansluten till strommen, indikerad detta att laddarens skyddskrets kan vara aktiverad. Koppla bort sladden erer kontakten fran strommen och ateranslut after cirka 5 minutes. Om detta inte fär indicatorlampan att blinka rott (varje sekund), lamna in laddaren til HiKOKIs auktoriserade servicecenter.

MONTERING OCH ANVÄNDNING

Åtgård Bild Sida
Borttagning och isättning av batteri 32
Laddning 42
Användning av LED-ljuset 52
Verktygsspetsens montering 62
Vända rotationsriktningen 73
Startomkopplarens manövrering 83
Indikeringslampa für kvarvarande batteri	9	3
Montering och borttagning av kroken (säljs separat)	10	3
Val av tillbehör - 153

UNDERHÄLL OCH INSPEKTION

Användning av en skadad eller sliten skruvdragarspets ar farligt dà det kan orsaka att spetsen halkar. Byt ut den.

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de ar ordentligt fastdragna. Om nagon av skruvarna blir los, dra omedelbart at dem. Om du inte gör det kan det kan det leda till allvarlig fara.

3. Motorns underhall

Motorns linding kan sāgas utgöra maskinens hjärt. Var mycket fösiktig sa att lindingen intekommen till skada och/eller utsats for olja eller vatten.

4. Inspektion av terminaler (verktyg och batteri)

Kontrollera att span och damm inte har ansamlats patal terminalerna.

Kontrollera ibland fore, under och after operationen.

FÖRSIKTIGT

Ta bort eventuella span aller damm som kan ha ansamlats pa terminalerna. Underlatenhet att gora detta kan leda till Funktionstörning.

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorösningar, bensin eller thinner dä de smälter plast.

6. Forvaring

Forvara elverktyget och batteriet pa ett stalle dar temperaturen inte overstiger 40^ och dar inte barn kommer at den.

ANMARKNING

Fövaring av litiumjonbatterier.

Se till att litiumjonbatterier ar fulladdade innan de forvaras.

En langre tids forvaring (3 manader erler mer) av batterier med en lag laddningsniva kan leda till forsamrad prestanda, vasantigt minskad anvandningsid for batterierna ell att batterierna inte kan halla laddningen.

Men vasantigt minskad anvandningstid for batterier kan aterstallas genom upprepad laddning och anvandning av batterierna tvà till fem gänger.

Om batteriernas användningstid Förblir extrem kont även after upprepad laddning och användning, anse att batterierna ar slut och köp nya batterier.

FÖRSIKTIGT

Vid använding och unterhäll av elverktyg maste de sakerhetsbestammelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande for batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera sakerheten och prestanda für vara batteridrivna elektriska verktyg som används med andra batterier an de vi anvisat eller när batterier har tagits isär och modifierats (så som isärtagning och utbyte av celler aller andra inre delar).

GARANTI

Vi garantar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestammelser. Denna garanti tacker inte defekter aller skada pa grund av felaktig anvandning, missbruk aller normal forslitting. Vid reklamation, var god att skicka det elektriska verktyget, ej isartaget, med GARANTIBEVIS som hittas i slutet paenna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angäende buller och vibrationer

Uppmatta varden har bestamts enligt EN62841 och fastställt s enlighet med ISO 4871.

A-vägd ljudeffektnivà: 103,9 dB (A)

A-vägd ljdtrycksnivà: 92,9 dB (A)

Osakerhet K: 3 dB (A).

Använd hörskysyd.

Vibration totalvarden (triax vektorsumma) har bestamts enligt EN62841.

Maskinens maxima moment for slagatdragning:

Vibrationsavgivning varde ±ba_h = 11,3m / s^2

Osakerhet K = 1,5 m/s²

Det deklarerade totalvardet for vibration och det deklarerade bulleremissionsvardet har uppmatts i enlighet med en standardtestmetod och kan anvandas for att jämföra ett verktyg med ett annat.

De kan aven anvandas vid en preliminar exponeringsbedomning.

WARNING

Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig fran det deklarerade totalvardet beroende pa hur verktyget används, särskilt vilken typ av arbeitsstycke som bearetas; och
- Identifiera sakerhetsatgärder som kan utforas for att skydda operatoren som baseras pa en upskattning av utsattning i verkligehen (tar med i berakningen alla delar av anvandandet sa som nar verktyget ar avstangt och nar det kors pa tomgang utover ut d' startomkopplaren anvands).

ANMÄRKNING

Beroende pa HiKOKIs kontinuierliga forsknings- och utvecklingsarbete, forbehaller HiKOKI ratten till andringar av tekniska datautan foregaende meddelande.

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÆRKTØJ

ADVARSEL

1) Sikring på arbeidsområdet

Stotstramming av festeanordninger for verktoyets maksimale kapasitet:
