Produkttype	Batteridrevet slagskruemaskine
Mærke	HiKOKI
Model	WH18DF
Nominel spænding	18 V
Batteritype	Lithium-ion
Tomgangshastighed	0 - 3000 min⁻¹ (skøn)
Maksimalt tilspændingsmoment	Varierer efter indstilling
Vægt (uden batteri)	Ca. 1,5 kg
Mål (L × B × H)	Ca. 130 × 60 × 200 mm (skøn)
Strømforsyning	Li-ion batteri 18 V
Hovedfunktioner	Tilspænding og løsning af skruer, bolte og møtrikker; variabel hastighed; LED-belysning; batteriladningsindikator; reversibel rotationsretning
Sikkerhed	Automatisk stop ved overbelastning, beskyttelse mod kortslutning, termisk beskyttelse af batteri
Vedligeholdelse og rengøring	Rengør med en blød, tør klud; kontrollér fastgørelsesskruer; rengør batteriets og værktøjets terminaler
Reservedele og reparationsmuligheder	Brug kun originale HiKOKI reservedele; overlad reparationer til en autoriseret service
Generelle oplysninger	Garanti i overensstemmelse med nationale regler; må ikke smides ud med husholdningsaffald (genbrug)

Ofte stillede spørgsmål - WH18DF HiKOKI

Hvordan sætter man batteriet i og tager det ud?

For at sætte batteriet i, justér det med værktøjets rum og skub indtil det klikker. For at tage det ud, tryk på de laterale låse og træk bagud. Se figur 3 i vejledningen.

Hvordan oplader man batteriet?

Tilslut laderen til en stikkontakt. Sæt batteriet i laderen. Den røde kontrollampe blinker under opladning og lyser konstant, når den er færdig. Lad batteriet køle af, før du oplader igen, hvis det er varmt.

Hvad betyder blinket af kontrollampen på laderen?

Langsom blinken (hvert sekund) indikerer normal opladning eller for varmt batteri. Hurtig blinken (0,1 s) indikerer en fejl i batteriet eller laderen. Se tabel 1 i vejledningen.

Hvordan bruger man LED-belysningen?

LED-belysningen tændes automatisk, når du trykker på aftrækkeren. Den slukker ca. 3 sekunder efter, du har sluppet aftrækkeren for at spare på batteriet.

Hvordan vender man rotationsretningen?

Brug omskifteren til rotationsretning over aftrækkeren. Skub den til venstre for med uret (tilspænding) og til højre for mod uret (løsning). Skift aldrig retning, når værktøjet kører.

Hvad gør man, hvis batteriet ikke oplades?

Kontrollér at batteriet er ved stuetemperatur (0-50°C). Hvis kontrollampen blinker hurtigt (0,2 s), rengør laderens og batteriets terminaler. Hvis problemet fortsætter, kontakt en HiKOKI service.

Hvordan fastgør man en skruebit?

Træk styrehylsteret fremad, sæt bitsen helt ind i ambolten, slip derefter hylsteret. Træk let i bitsen for at kontrollere, at den er låst.

Hvad er de vigtige sikkerhedsforanstaltninger?

Bær altid beskyttelsesbriller. Brug ikke i fugtige omgivelser. Hold værktøjet i de isolerede greb. Hold børn og uøvede personer på afstand. Afbryd batteriet før enhver justering.

Hvordan vedligeholder man værktøjet?

Rengør ydersiden med en blød, tør klud. Kontrollér regelmæssigt fastgørelsesskruerne. Rengør batteriets og værktøjets terminaler for at undgå spåner. Opbevar på et tørt sted under 40°C.

Hvordan tolker man batteriets restladningsindikator?

Tryk på indikatorkontakten. Lamperne lyser: over 75% (3 lamper), 50-75% (2 lamper), 25-50% (1 lampe), under 25% (blinker). Hvis lampen blinker hurtigt, er batteriet for varmt eller defekt.

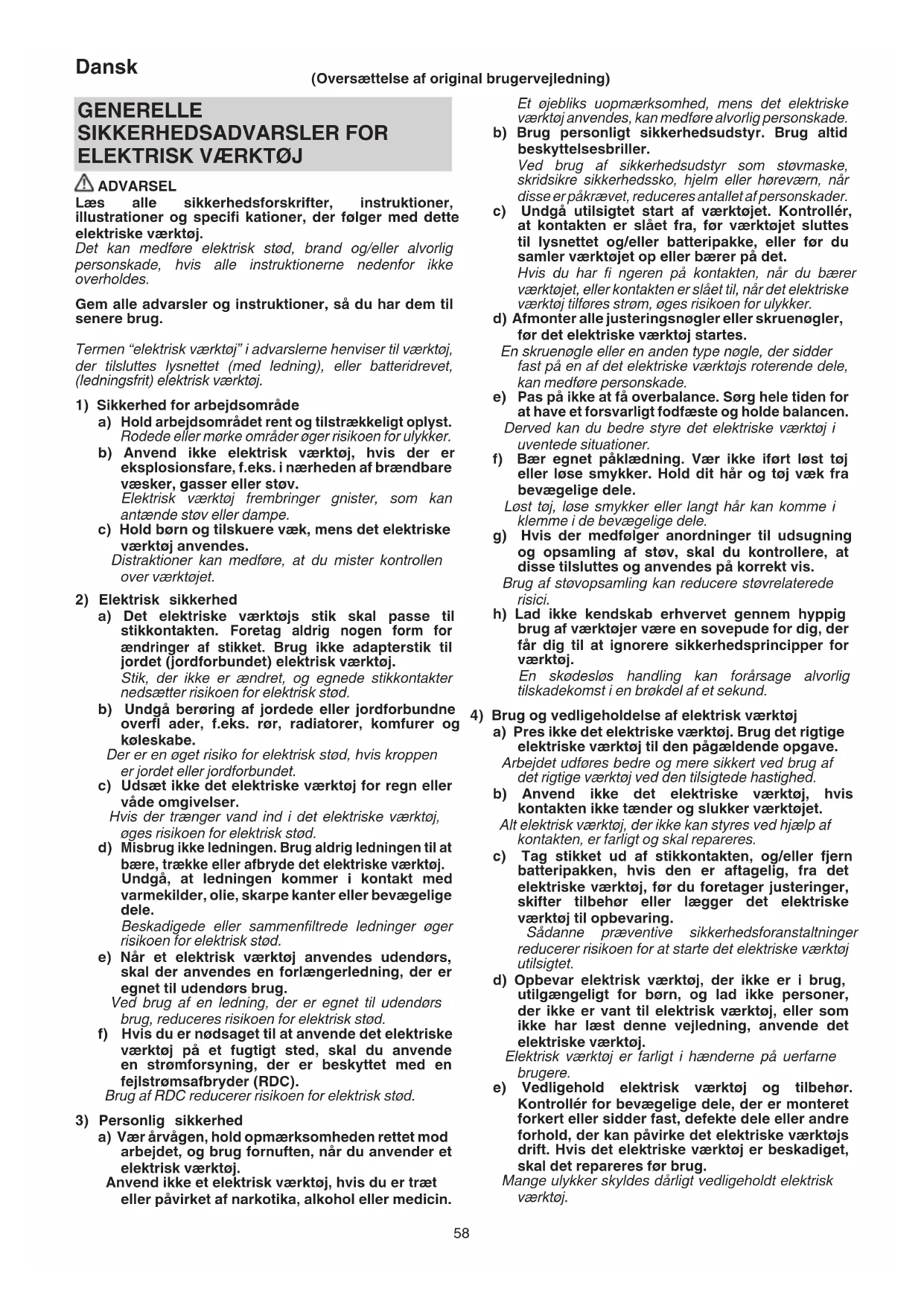

BRUGSANVISNING WH18DF HiKOKI

Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifi kationer, der følger med dette elektriske værktøj.

Det kan medfrole elektrisk stod, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholds.

Gem alle advarsler og instruktioner, sa du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), uller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsmraret rent og tilstrakkeligt oplyst. Rodede ell merke omrader oger risikoen forulykner.
b) Anvend ikke elektrisk værktoj, hvis der er eksplisosfare, f.eks. i nærheden af brændbare væsker, gasser eller stov.

Elektrisk værktøj frembringer gnister, som kan antaende stov eller dampe.

c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.

Distraktioner kan medfore, at du mister kontrollen over vaerktojet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passer til stikkontakten. Foretag aldrig nogen form forændringer af stikket. Brug ikke adapterstik til jordet (jord forbundet) elektrisk værktøj.

Stik, der/DD er eendret, og egnede stikkontakter nedsætter risikoen for elektrisk stod.

b) Undgå berøring af jordede eller jord forbundne overflader,f.eks. rør, radiatorer, komfurer og koleskabe.

Der er en oget risiko for elektrisk stad, his kroppen er jordet aller jord forbundet.

c) UdsaatIkke det elektriske værktog for regn ellerevide omgivelser.

Hvis der trænger vand ind i det elektriske vaerktoj, oges risikoen for elektrisk stod.

d) Misbrug/DDke ledingen. Brug aldrig ledingen til at bare, trakke ellr afbryde det elektriske varktoj. Undga, at ledingen kommer i kontakt med varmekilder, olie, skarpe kanter ellr bevagelige dele.

Beskadigede ellersammenfiltredeledninger ogeresikoen for elektrisk stod.

e) Nár et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendors brug, reduceres risikoen for elektrisk stod.

f) Hvis du er nodsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en stromforsyning, der er beskyttet med en fejlstromsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær árvågen, hold opmaerksohmeden rettet mod arbejdet, og brug fornuften, nár du anvender et elektrisk værktøj.

Anvend ikke et elektrisk værktøj, hvis du er/TRt ell er pavirket af narkotika, alkohol eller medicin.

Et ojebliks uopmaerksohmed, mens det elektriske varktoj anvendes, kan medfore alvorlig personskade.
b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsessbriller.
Ved brug af sikkerhedsudstyr som stovmaske, skridsikre sikkerhedssko, hjelm aller horevarn, nar disse er pakravet, reduceres antallet af personskader.
c) Undgå utilisigtet start af værktøjet. Kontroller, at kontakten er slæt fra, for værktøjet sluttes til lysnettet og/eller batteripakke, eller for du samler værktøjet op erller bærer på det.
Hvis du har fi ngeren pa kontakten, nar du bærer vaerktojet, ellr kontakten er slaet til, nar det elektriske vaerktoj tilfores strom, oges risikoen for ulykker.
d) Afmonter alle justeringsnogler aller skruenogler, for det elektriske værktøj startes.

En skruenogle aller en anden type nogle, der sidder fast pa en af det elektriske varktojs roterende dele, kan medfere personskade.

e) Pas pa ikke at fá overbalance. Sørg—hele tiden for at have et forsvarlicht fodfæste og holde balancen.
Derved kan du bedre styre det elektriske værktoj i uventede situationer.
f) Bær egnet påklædning. Vær ikke iført løst toj ell erse smykker. Hold dit hær og toj væk fra bevægelige dele.
Lost toj, lose smykker ellr langt har kan komme i klemme i de bevagelige dele.
g) Hvis der medfolger anordninger til udsugning og opsamling af stov, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.
Brug af stovopsamling kan reducere stovrelaterede risici.
h) Lad/DDke kendskab erhvervet gennem hyppig brug af varktojer vare en sovepude for dig, der far dig til at ignorere sikkerhedsprincper for varktoj.

En skodesløs handling kan forårsage alvorlig tilskadekomst i en brkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres/DDet elektriske varktoj. Brug det rigtige elektriske varktoj til den pagaldende opgave.
Arbejdet udfores bedre og mere sikkert ved brug af det rigtige værktoj ved den tilsigtehdest hastighed.
b) Anvend ikke det elektriske værktøj, hvisskontakten ikke tænder og slukker værktøjet.

Alt elektrisk værktøj, der/DD ke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, for du foretager justeringer, skifter tilbehør eller lagger det elektriske værktøj til opbevaring.
Sàdanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktoj utilisejtet.
d) Opbevar elektrisk værktoj, der/DD er i brug, utilgengeligt for born, og lad/DD peRsoner, der/DD er van til elektrisk værktoj, ellr som/DD he far st denne vejledning, anvende det elektriske værktoj.
Elektrisk værktoj er farligt i hænderne på uerfarne brugere.
e) Vedligehold elektrisk værktøj og tilbehør. Kontroller for bevægelingdele, der er monteret forkertEller sidder fast,defekte deler andre forhold, der kan pavirke det elektriske værktojs drift.Hvis det elektriske værktoj er beskadiget, skaldet repareresforbrug.
Mange ulykker skyldes darligt vedligeholdt elektrisk vaerktoj.

f) Sorg for, at skereværktj er skarpt og rent.

Der er mindre risiko for, at korrekt vedligeholdt skareværktoj med skarpe kanter sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denen vegledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres.

Der kan opstä farlige situationer, his det elektriske værktoj bruges til andre formal end de tilsigtede.

h) Hold handtag og gribeflader torre, rene og fri for olie og fedt.

Glatte handtag og gribebflader gør sikker handtering og kontrl over værktoget i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktj

a) Genopladning mä kun udføres med den oplader, der er speci ceret af producenten.

En oplader, der passer til en type batteripakke, kan give risiko for brand, nár den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker.

c) När batteripakken违法犯罪, skal du opbevare den væk fra andere metalobjekter som fx papirclips, mønter, nogler, som, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den,anden.

Kortsluttes batteripolerne, kan der opsta forbrandinger aller en brand.

d) Under saerigt darelige omstendigheder kan der sive vaeske ud af batteriet; Undlad at komme i beroring med den. Hvis du ved et uheld alligevel kammer ikontakt med vaesken, skal du skylle med vand. Hvis vaesken kammer ikontakt med ojnene, skal du desuden soge lagehjaelp.

Væske, der siver ud fra batteriet, kan irritere huden ell er give forbraendinger.

e) Anvend ikke en batteripakke eller etærktøj, der er beskadiget allerændret.

Beskadigede aller aendrede batterier kan udvise uforudsigelig adfaerd, der medforer brand, eksplosion aller risiko for tilskadekomst.

f) Udsæt ikke en batteripakke eller et værktøj for aben ild eller overdreven temperatur.

Udsættelse for aben ild aller temperaturer pa over 130^ kan medfere eksplosion.

g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet.uden for det temperaturområde, der er angivet i instruktionerne.

Forkert opladning aller opladning ved temperaturer eden for det angivne omrade kan beskadige batteriet og ogre risikoen for brand.

6) Service

a) Fá foretaget serviceeftersyn af dit elektriske værktøj hos en kvalifi ceret reparationstekniker, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.

b) Udfør aldrig service pa beskadiged batteripakker.

Service pa batteripakker bør kun udfores af producenten ell autorisere de serviceudbydere.

FORHOLDSREGEL

Hold boːn og fysisk svagelige personer på afstand.

När værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.

SIKKERHEDSADVARSLER FOR BATTERI SLAGSKRUETRAEKKER

Hold det elektriske værktøj på de isolerede gribeflader, narrbetjening udføres, hvorfastgöringsanordningen kankommentil at røre skjult ledningsfording. Fastgöringsanordninger, derkommen i kontakt med en "strømførende" ledning kan gore synlige metaldele på det elektriske værktøj "strømførende", og kan give operatoren elektrisk stød.

EKSTRA SIKKERHEDSADVARSLER

1. Dette er et bærbart værktøj til at fastgøre og løsne skruer, bolte og mørtrkker. Brug det kun til disse Funktioner.

2. Sorg for at holde godt fast i værktoget under anvendelse. Hvis du ikke gør det, kan det resultere i ulykker eller tilskadekomst. (Fig. 2)

3. Forberedelse og kontrol af arbejdsmiljo. Sorg for, at arbejdsomradyet opfylder alle betingelserne fremsat in forholdsrreglne.

4. Kontroller den aktuelle skrue-fastspænding med en skruenøgle.

5. Stands værktøj fer skift af rotationsretning. Slip altid kontakten og vent til værktøj er stoppet, for rotationsretningen skiftes.

6. Rør aldrig ved drejedelen. Lad ikke afsnittet med drejedelenkommen i nærheden af dine hænder eller andre dele af din krop. Du kan blive skåret aller fanget i den drejende del. Pas øgsa pågressive drejedelen nr den har været i konstant brug i laengere tid. Den bliver ret varm og kan brændede dig.

7. Brug venligst det fertil beregnede tilbehør, som er anfør i betjeningsvejledningen og HiKOKIs katalog. Det kan medfore ulykker eller skader ikke at gøre det.

8. Sorg for at montere tilbehoret fast i ambolten. Hvis tilbehoret ici er fastgjort korrekt, kan det kommt ud og forarssage skader.

När skruetraekkerbit'en er installereret, træk da let i bit'en for at vaere sikker pa, at den ikke løsner sig under brug. Hvis muff en ikke falder tilbage i sin oprindelige position, er bit'en ikke sat ordentlich i.

1. Slukning af enheden after kontinuerligt arbejde.

2. Brug af hastighedsregulatoren

Aftrakkeren kontrollerer et indbygget kredslob, der trinlost varierer omdrejningshestigheden. Hvis aftrakkeren kun er trykket let ind (lav omdrejningshestighed) og motoren er standset, medens der drives skruer ind, kan komponenterne i kredslobet brænde ud.

1. Rør ikke ved metaldelene. De bliver meget varme under kontinuelerigt arbejde.

2. Anvendelse af batteriet i kolde omgivelser (under 0 grader celsius) kan sommetider medfore et svakket tilspændingsmoment og en reduceret arbejdsmengde. Dette er dog et midlertidigt faenomen; tilstanden bliver normal igen, nar batteriet varmes op.

3. Kig seks direkte ind i lyset. Dette kan medfrole øjenskader.

Tør alt snavs og smuds af, der sidder på LED-lampens objektiv, med en blød klud, mens du passer på ikke at ridse objektivet.

Ridser på LED-lampens objektiv kan medføre reduceret lysstyrke.

1. Monter krogen sikkert. Medmindre krogen er monteret sikkert, kan den medfrole tilskadekomst under anvendelse.

Nár du vælger at bære værktøjet fastspændt i dit hoftebælte, skal du sorge for at afmontere værktøjets spids. Hvis du ikke gør det, kan det medfrole uventet tilskadekomst.

1. Anvend altid værktøjet og batteriet ved temperaturer pa mellem -5°C og 40°C.

Dansk

1. Oplad altid batteriet ved en omgivende temperatur pa 0 - 40^
2. Undga, at fremmedlegemer traenger ind i hullet til tilslutning af det genopladelige batteri.
3. Skil aldrig det genopladelige batteri aller opladeren ad.
4. Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet forarsager en stor elektrisk stromming og overophedning. Det medforer forbrændinger aller beskadigelse af batteriet.
5. Bortskaf/DD, bateriet ved at kaste det p et bal. Hvis batteriet brendes, kan det eksplodere.
6. Nár batteriet har náét slutningen af sin levetid, skal du levere det tilbage til den forretning, hvor du kôbte det. Bortskaf ikke det afl adede batteri.
7. Stik参加会议并发言。
   Hvis metalgenstande erbrändbare stoff er kommt ind i opladerens ventilationsabninger, kan det give elektriske stod aller odelægge opladenen.
8. Anvend ikke opladeren kontinuierligt.

När en opladning er fuldført, skal du lade opladeren ligge i omtrent 15 minutter, for du oplader æste batteri.

1. Sorg for at batteriet er installereret ordentigt. Hvis det er for Iost, kan det falde af og forarsage en ulykke.
2. Anvend keine Produktet, hvis værktøjet eller batteriets terminaler (batterifatning) er deforme.

Installation af batteriet kan forarsage en kortslutning, der kan resultere i rogudvikling aller anteendelse.

1. Hold værktøjets terminaler (batterifatning) fri for spaner og stov.
2. Inden brug skal du sorge for, at spaner og stov ikke har samlet sig i området omkring polerne.
   O Under drift skal du forsoge at undgå, at støv og spaner på værktøjet falder ned på batteriet.
   Nar du stopper drift aller after brug ma du ikke afterlade værktajet i et omrade, hvor det kan udsættes for spaner aller stov, der falder ned.

Hvis du gør det, kan det forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.

FORHOLDSREGEL OM LITHIUM-ION-BATTERIET

For at forlaenge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strmudladningen. Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opsta under brug af dette produkt, stopper motoren muligvis, selv om du trykker pa kontakten. Dette er ikke delve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der/DD er tilstrækkelig med strom pa batteriet.

Hvis dette skulle ske, skal du straks lade batteriet op.

1. Hvis værktøjet er overbelastet, stopper motoren muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne ørsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.
2. Hvis batteriet overophedes pga. overbelastning, holder batteriet op med at levere strøm.

I tilfælde heraf skal du indstille brugen af batteriet og lade det kole af. Efter at du har gjort det, kan du anvende værktøjetigen.

Vær desuden opmaerkoms på følgende advarsler og forholdsrangler.

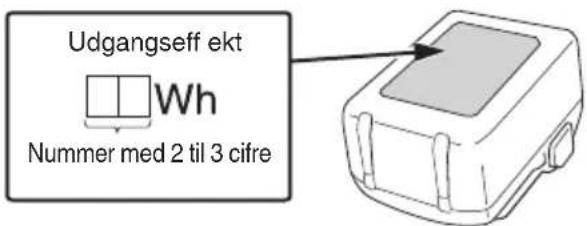

ADVARSEL

For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sorge for at+vare opmaerksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spaner og stov ikke samler sig på batteriet.
   O Under arbejdet skal du sorge for, at der icke falder spaner og stov ned på batteriet.
   Sarg for, at eventuelle spaner og stov, der falder ned pa det elektriske værktøj under arbejdet, ikke samler sig pa batteriet.

Opbevar违法犯罪, der udsættes for spaner og støv.
O Før du lægger et batteri til opbevaring, skal du fjerne eventuelle spaner og stov, der sidder fast pa det, og ikke opbevaré det sammen med andre metalobjekter (skruer, som, osv.).
2. Undlad at punktere batteriet med et skarpt objekt som fx et som, slå pa det med en hammer, træde pa det, kaste med det eller udsætte batteriet for voldsomme stød.
3. Undlad at anvende et tydeligt beskadiget aller deformt batteri.
4. Undlad at anvende batteriet i omvendt polaritet.
5. Undlad at tilslutte direkte til elektriske stikkontakter eller cigarettændere i biler.
6. Undlad at anvende batteriet til andre formal end dem, der er anqivet.
7. Hvis batteriet ikke oplades helt, selv after at den angivne oplatetid er gæt, skal du øjeblikeligt stoppe yderligere opladning.
8. Undlad at anbringe aller udsætte batteriet for hóje temperaturer aller hóje tryk som fx inde i en mikroovn, et torreapparat aller en beholder med hójt tryk.
9. Hold det øjeblikkeligt væk fra Åben ild, hvis der opdages en lækage eller ubehagelig lugt.
10. Undlad at anvende det pa et sted hvor der udvikles kraftig statistik elektricitet.
11. Hvis der opstår batterilækage, ubehagelig lugt, hviss der udvikles varme, batteriet er misfarvet eller deformt ellere na nogen,anden made forekommer unormalt underbrug, opladning ellere opbevaring, skal du øjeblikeligt fjerne det fra udstyret ellere batteriopladeren og indstillebrugen.
12. Nedsænk ikke batteriet i væsker, og lad ikke væsker trænge ind. Indtraengen af ledende væske, som f.eks. vand, kan medfrole beskadigelse og forårsage brandller eksplosion. Opbevar batteriet på et køligt, tør sted, væk fra brændbart materiale. Omrader med ætsende gas skal undgås.

FORSIGTIG

1. Hvis du fär væske, der er lækket fra batteriet, i øjnene, ma du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge.
   Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.
2. Hvis du fär væske på huden eller tojet, skal du øjeblikeligt vaske det af med rigeligt rent vand som fx vand fra hanen.

Det er muligt, at det kan give hudirritation.

1. Hvis du opdager rust, ubehagelig lugt, misfarvning, deforming og/eller andre uregelmaessigheder, nár du anvender batteriet for对不起 gang, skal du undlade at anvende det og returnere det til din leverandor erler forhandler.

ADVARSEL

Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvikket kan medfrole brand. Ved opbevaring af lithium-ion-batteriet skal du sorge for at overholde reglnerne for følgende indhold.

Placér不同程度 elektrisk ledende snavs, som og ledninger som jern- og kobberledning i opbevaringskassen.
For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert pa for opbevaring, indtil du/DDke lengere kan se ventilatoren.

VEDRØRENDE TRANSPORT AF LITHIUM-ION-BATTERI

Ved transport af lithium-ion-batteri bedes du overholde folgende forholdsregler.

ADVARSEL

Giv transportfi rmaet besked om, at pakken indeholder et lithium-ion-batteri, informer fi rmaet om batteriets udgangseffekt, og følg transportfirmaets instruktioner, nár du arrangerer transport.

Lithium-ion-batterier, der overstiger en udgangseff ekt pa 100 Wh, betragtes som varende i fragtklassifi ceringen farligt gods og kræver særlige anvendelsensprocedurer.
Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelsei det land, der transportereres til.

BETEGNELSER FOR DELE (Fig. 1-Fig. 10)

①	Hammerbeholder Lås	⑩
②	Styremuff e Kontrollampe	⑭
③	LED-lampe Driverbit	⑫
④	Udloserkontakt Skærmapp	⑬
⑤	Batteri	⑭	Indikatorkontakt for resterende batteri
⑥	Handtag	⑮	Indikatorlampe for resterende batteri
⑦	Trykknap Krog	⑯
⑧	Motor Skrue	⑰
⑨	Kabinet Rille	⑱

SYMBOLER

ADVARSEL

Det falgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

	WH18DF : Batteri slagskruetrækker
	Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader.
	Kun for EU-lande Elektrisk værktøj@må ikke bortskaff es som almindeligt husholdningsaff ald! I henhold til det europæiske direktiv 2012/19/EU om bortskaff else af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles seperat og tilbageleveres til en miljøvenlig genbrugsstation.

= =	Jævnstrøm
V Nominel spænding
n0	Hastighed.uden belastning
min-1	Omdrejning pr. minut
Bpm S	aaghastighed
S	Lille skrue
	Almindelig bolt
H	Høispændingsbolt
	Størelse på sekskantet drev
MT	Fastspændingsskrue (maks.)
Kg	Vægt* (Ifølge EPTA-procedure 01/2014)
I	Slå boremaskine TIL
O	Slå boremaskine FRA
	Kobl batteriet fra
(R)	Rotation med uret
(L)	Rotation mod uret

• Afhænger af monteret batteri. Den tungeste vægt måles med BSL36B18 (forhandles separat).

Batteri

	Indikatorkontakt for resterende batteri
	Lyser; Batteriet har over 75% af sin eff ekt tilbage.
	Lyser; Batteriet har omkring 50%-75% af sin eff ekt tilbage.
	Lyser; Batteriet har omkring 25%-50% af sin eff ekt tilbage.
	Lyser; Batteriet harindre end 25% af sin eff ekt tilbage.
	Blinker; Batteriet er næsten tomt. Genoplad batteriet snarest muligt.
	Blinker; Udladning sat i bero på grund af hjø temperatur. Fjern batteriet fra værktøjet, og lad det køle helt af.
	Blinker; Udladning sat i bero på grund af fejl eller funkientsfejl. Problemet kan+vare batteriet, SSEhenvend dig til din forhandler.

BEM/ERK

For at undgå det batteriforbrug, der opstår, hvis du glemmer at slukke LED-lyset, går lyset automatisk ud after ca. 3 sekunder.

Dansk

STANDARDTILBEHOR

Udover hovedenheden (1 enhed) indeholder pakken det tilbehør, der er opstillet pa side 152.

Der forbeholdes ret til ændringer i standardtilbehør uden varsel.

ANVENDELS

Isætning og fjernelse af små skruer, små bolte osv.

SPECIFICATIONER

Denne maskines specifikationer er opstillet i tabellen på side 152.

BEM/ERK

Grundet HiKOKI's lobende forskning og udvikling kan specifi kationerne heri ændres utden forudgående varsel.

OPLADNING

Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilsnut opladerens netkabel til kontakten.

Ved tilstluting af opladerens stik til en kontakt, blinker kontrollampen rødt (ét blink i sekundet).

FORSIGTIG

Anvend jetzt den elektriske ledning, hvis den er beskadiget. Faden straks repareret.

2. Sæt batteriet i opladeren.

Saat batteriet ordentligt i opladeren som vist i Fig. 4.

3. Opladning

Nar et batteri sættes i opladeren, begynder opladningen, og kontrollampen lyser konstant rødt.

Nár batteriet er fuldt öpladet, blinker kontrollampen rødt. (ét blink i sekundet) (Se Tabel 1)

Kontrollampens indikationer er som vist i Tabel 1, alt after opladerens aller det genopladelige batteris tilstand.

Tabel 1

Kontrollampens indikationer (RØD)
Før opladning	TIL/FRA i intervaller på 0,5 sek.	Sat til stromkilde
Under opladning	Lyser vedvarende	-
Opladning fuldført	TIL/FRA i intervaller på 0,5 sek.	-
Standby på grund af overophedning	Lyser i 1 sek. i intervaller på 0,5 sek.	Batteriet er overophedet. Ude af stand til at oplade. (Opladning begynder,ningar, batteriet er kølet af)
Opladning er umulig	TIL/FRA i intervaller på 0,1 sek.	Funktionsfejl i batteri eller oplader

• Vedrørende batteriets temperaturer og opladningstid. Temperaturene og opladningstiden bliver som vist i Tabel 2

Tabel 2

Oplader Batteri		UC18YKSL
Opladningsspænding	V 14	4-18
Vægt	kg 0,35
Temperaturer, hvor batteriet kan genoplades		0°C-50°C
Opladningstid for batterikapacitet, ca. (ved 20°C)
1,5 Ah	min	40
2,0 Ah	min	60
2,5 Ah	min	75
3,0 Ah	min	90
4,0 Ah	min	120
5,0 Ah	min	150
6,0 Ah	min	180
8,0 Ah	min	240
Antal battericeller 4-10

BEM/ERK

Genopladningstiden kan variere alt after den omgivende temperatur og stromkildens spending.

FORSIGTIG

När batteriopladeren har været anvendt kontinuierigt, opvarmes den, hvorved ársagen til fejl opstär. När opladningen er fuldført, skal du vente 15 minutter inden æste opladning.

4. Tag opladerens netkabel ud af kontakten.

5. Hold godt fat om opladeren, og traek batteriet ud.

BEMAERK

Sorg for at trække batteriet ud af opladeren after brug, og opbevar det derefter.

Vedrorende elektrisk udladning i tilfælde af nye batterier osv.

Idet den kemiske substans inde i nye batterier somt batterier, der ici har vaeret anvendt i laengere tid, ikke er aktiveret, kan den elektriske udladning vare lav ved brug af batterierne forste og anden gang. Dette er et midlertidigt fænomen, og den tid, der normalt er pakrævet til genopladning, gendannes ved at genoplade batterierne 2-3 gange.

Sadan forlanger du batteriernes ydeevne.

(1) Genoplad batterierne, for de afl ades helt.

Nár du synes, at strømmen til værktøjet bliver svagere, skal du indstille brugen af værktøjet og genoplade dets batteri. Hvis du bliver ved med at anvende værktøjet og udtomme den elektriske strom, kan du beskadige batteriet, og dets levetid forkortes.

(2) Undgå genopladning ved høje temperaturer.

Et genopladeligt batteri er varmt umiddelbart after brug. Hvis et sadant batteri genoplades straks after brug, forringes den kemiske substans inde i batteriet, og batteriets levetid forkortes. Lad batteriet ligge, og genoplad det, när det har kolet af i et stykke tid.

FORSIGTIG

O Hvis batteriet oplades, mens det er varmt after at have ligget lange p a et sted med direkte sollys, ellr fordier batteriet lige har vaeret anvendt, lyser opladerens kontrollampe i 1 sekund, hvorefter det ikke lyser i 0,5 sekunder (slukkes i 0,5 sekunder). I et sádant tilfaelde skal batteriet forst have lov til at kole af, hvorefter opladningen kan pábegyndes.

När kontrollampen blinker hurtigt rött (ved 0,2 sekunders intervaller), skal du efterse for og fjerne eventuelle fremmedlegem i opladerens batteristik. Hvis der/DD er nogen fremmedlegem, er det muligt, at batteriet aller opladenen/DD fungerer korrekt. Lad et autoriseret servicecenter se på problemet.
Idet det tager den indbygede mikrocomputer omtrent 3 sekunder at bekraefte, at det batteri, der oplades med opladere, er taget ud, skal du vente mindst 3 sekunder, for du sætter det i gen og fortsetter opladningen. Hvis batteriet saettes i, for der er gaget 3 sekunder, er det ikke sikkert, at batteriet kan oplades ordentlich.
Hvis kontrollampen ikke blinker rodt (hvert sekund), selvom opladerens ledning er tilslutet til strom, indikerer det, at opladerens beskytteseskredslob kan�� aktiveret.

Fjern ledningen aller stikket fra strømmen, og tilslut igen after 5 minutter aller deromkring. Hvis dette ikke fár kontrollampen til at blinke rød (hvert sekund), bedes du indlevere opladenen hos HiKOKIs autoriserede servicecenter.

Handling Figur Side
Fjernelse og isætning af batteriet 3 2
Opladning 4 2
Sådan anvender du LED-lyset 5 2
Montering af spidsen 6 2
Vende rotationsretning 7 3
Betjening af kontakt 8 3
Indikator for resterende batteri 9 3
Isætning og fjernelse af krogen (forhandles separat)	10	3
Valg af tilbehør - 153

VEDLIGEHOLDELSOG EFTERSYN

1. Kontrol af skruebit'en

Det er farligt at bruge en knaekket bit aller en med slidt spids, fordi bit'en kan skride. Udskift den.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sorg for, at de er spændt ordentligt. Hvis nogle af skruerne er lose, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medfrole alvorlig fare.

3. Vedligeholdelse af motoren

Motordelen er selve "hjertet" af det elektriske værktoj. Udvis forsigtighed for at sikre, at motordelen ikke beskadiges og/eller bliver vad af olie eller vand.

4. Inspektion af terminaler (varktoj og batteri)

Efterse for at sikre dig, at spaner og stov ikke har samlet sig på terminalerne.

Fjern eventuelle spaner og stov, som matte have samlet sig på terminalerne.

Hvis du ikke gør det, kan det forårsage Funktionsejil.

5. Udvendig rengoring

Nár det elektriske��kortjeer snavset,kan du torre det af med en blod,tor klud eren klud fugtet med saebevand. Brug ikke kloroplosning,benzinllerfortynder,da disse væsker oploser plastik.

6. Opbevaring

Opbevar det elektriske værktøj og batteriet på et sted, hvor temperaturen er under 40^ , og som er udenfor boRs rækkevidde.

BEM/ERK

Opbevaring af lithium-ion-batterier.

Sorg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.

Laengerevarende opbevaring (3 maneder aller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne vasantigtller gore, at batterierne ikke kan bevare en opladning.

Dog kan vaesentigt reduceret brugstid for batterierne muligvis genoprettes ved hjaelp af gentaget opladning og brug af batterierne to til fem gange.

Hvis brugstiden for batterierne er ekstremt kort patrods af gentaget opladning og brug, bør du betragte batterierne som udtjente og kobe nogle nye.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-veerktoj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land,=noje overholds.

Vigtig meddeelse angaende batterier til ledningsfri elektriske varktojer fra HiKOKI

Brug altid et af vores designere de originale batterier. Vi kan不信 garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktoj ved brug af andre batterier end dem, vi har angivet, uller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler erler andre indvendige dele).

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmaessige/nationale særbestemmelse aft er land. Denne garanti dækker ikke defekter eller beskadigelse som folge af mishandling, misbrug ull normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefindes i slutningen af dette handteringsvejledning, til et HiKOKI- autorisret servicecenter.

Information om luftbären stoj og vibration

De malte vardier blev fastsat i overensstemmelse med EN62841 og erklaret i overensstemmelse med ISO 4871.

Det afmalle A-vaegtede lydniveau: 103,9 dB (A)

Det afmalle A-vaegtede lydtryksniveau: 92,9 dB (A)

Usikkerhed K: 3 dB (A).

Brug horevaern.

De samléde vibrationsværédier (treaksiel vektorsum) bestem i overensstemmelse med EN62841.

Værktøjets maksimale kapacitet ved stramning af fastgøringsbeslag:

Vibrations-emission værdi a_h = 11,3m / s^2

Usikkerhed K = 1,5m / s^2

Den erklærede samléde vibrationsværdi og den erklærede stojemissionsværdi er blevet malt i overensstemmelse med en standardtestmetode og kan anwendes til atSAMmenigne et værktj med et andet.

De kan ogsa anvendes i en forellobig vurdering af eksponderingen.

ADVARSEL

Vibrationen og stojemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklæredesamlede værdi, alt after hvilkeibrated værktøjet anvendes pa, især hvilen type arbejdsemne der behandles; og
For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponderingen ved brug under virkelige forhold (hvor der er taget hjo de for alle dele af betjeningscyklen, som fx nar varktojet er slukket, og nar det korer i tomgang, uvdover tiden hvor der trykkes pa affakkeren).

BEMERK

Grundet HiKOKI's lobe nde forskning og udvikling kan specifi kationerne heri ændres utden forudgånde varsel.

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTOY

ADVARSEL

Skadde aller sammenfi itrede ledninger oker faren for elektriske stot.

Nár du bruker et elektroverktóy, vil kun et par sekunders uoppmerksomhet kinne fore til alvorlige personskader.

b) Bruk personlig verneutstyr. Ha alltid pa deg vernebriller.

f) Ikke eksponer en batteripakke ell er et verktoy for ild ell er for hoy temperatur.

Ekspponering for ild'ller temperaturer over 130^ kan forarsake en eksplosjon.

1. Hvis det lekker væske fra batteriet og dettekommen i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springsen, og ta kontakt med en lege øyeblinkkelig.
   Hvis dette ikke gjores kan væsken före til synsproblemer.
2. Hvis du fär væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springs, øyeblikelig.

Ilke bruk den elektriske ledningen hvis den er skadet. Fådet reparert umiddelbart.

2. Sett batteriet i laderen.

Sett batteriet fast i laderen som vist i Fig. 4.

3. Lading

Hvordan fà batteriene til à vare longer.

(1) Lad opp batteriene for de er helt utladet.
