Type product	Accu-slagboormachine
Merk	HiKOKI
Model	WH18DF
Nominale spanning	18 V
Batterijtype	Lithium-ion
Onbelaste snelheid	0 - 3000 min⁻¹ (schatting)
Maximaal aandraaimoment	Variabel afhankelijk van instelling
Gewicht (zonder accu)	Ongeveer 1,5 kg
Afmetingen (L × B × H)	Ongeveer 130 × 60 × 200 mm (schatting)
Voeding	Lithium-ion accu 18 V
Belangrijkste functies	Aandrijven en losdraaien van schroeven, bouten en moeren; variabele snelheidsregeling; LED-verlichting; acculadingsindicator; omkeerbare draairichting
Veiligheid	Automatische uitschakeling bij overbelasting, kortsluitbeveiliging, thermische beveiliging van de accu
Onderhoud en reiniging	Reinigen met een zachte, droge doek; bevestigingsschroeven controleren; accu- en gereedschapscontacten reinigen
Onderdelen en repareerbaarheid	Alleen originele HiKOKI-onderdelen gebruiken; reparaties laten uitvoeren door een erkende service
Algemene informatie	Garantie volgens nationale voorschriften; niet bij het huisafval weggooien (recycling)

Veelgestelde vragen - WH18DF HiKOKI

Hoe de accu plaatsen en verwijderen?

Om de accu te plaatsen, lijn deze uit met de houder op het gereedschap en duw totdat u een klik hoort. Om deze te verwijderen, druk op de zijvergrendelingen en trek naar achteren. Zie figuur 3 in de handleiding.

Hoe de accu opladen?

Steek de oplader in een stopcontact. Plaats de accu in de oplader. Het rode controlelampje knippert tijdens het opladen en blijft branden wanneer het klaar is. Laat de accu afkoelen voordat u deze opnieuw oplaadt als deze warm is.

Wat betekent het knipperen van het controlelampje op de oplader?

Langzaam knipperen (elke seconde) duidt op normaal laden of een te warme accu. Snel knipperen (0,1 s) duidt op een probleem met de accu of oplader. Zie tabel 1 in de handleiding.

Hoe de LED-verlichting gebruiken?

De LED-verlichting gaat automatisch aan wanneer u de trekker indrukt. Deze gaat ongeveer 3 seconden na het loslaten van de trekker uit om de accu te sparen.

Hoe de draairichting omkeren?

Gebruik de draairichtingschakelaar boven de trekker. Druk naar links voor rechtsom (aandraaien) en naar rechts voor linksom (losdraaien). Verander nooit van richting terwijl het gereedschap draait.

Wat te doen als de accu niet oplaadt?

Controleer of de accu op kamertemperatuur is (0-50°C). Als het controlelampje snel knippert (0,2 s), reinig dan de contacten van de oplader en de accu. Als het probleem aanhoudt, neem contact op met een HiKOKI-service.

Hoe een schroefbit bevestigen?

Trek de geleidingshuls naar voren, steek de bit volledig in het aambeeld en laat de huls los. Trek licht aan de bit om te controleren of deze goed vastzit.

Wat zijn de belangrijke veiligheidsmaatregelen?

Draag altijd een veiligheidsbril. Niet gebruiken in een vochtige omgeving. Houd het gereedschap vast bij de geïsoleerde greepoppervlakken. Houd kinderen en ongetrainde personen op afstand. Verwijder de accu voor het uitvoeren van aanpassingen.

Hoe het gereedschap onderhouden?

Reinig de buitenkant met een zachte, droge doek. Controleer regelmatig de bevestigingsschroeven. Reinig de accu- en gereedschapscontacten om opeenhoping te voorkomen. Bewaar op een droge plaats onder 40°C.

Hoe de resterende acculading interpreteren?

Druk op de indicatorknop. De lampjes gaan branden: meer dan 75% (3 lampjes), 50-75% (2 lampjes), 25-50% (1 lampje), minder dan 25% (knipperend). Als het lampje snel knippert, is de accu te warm of defect.

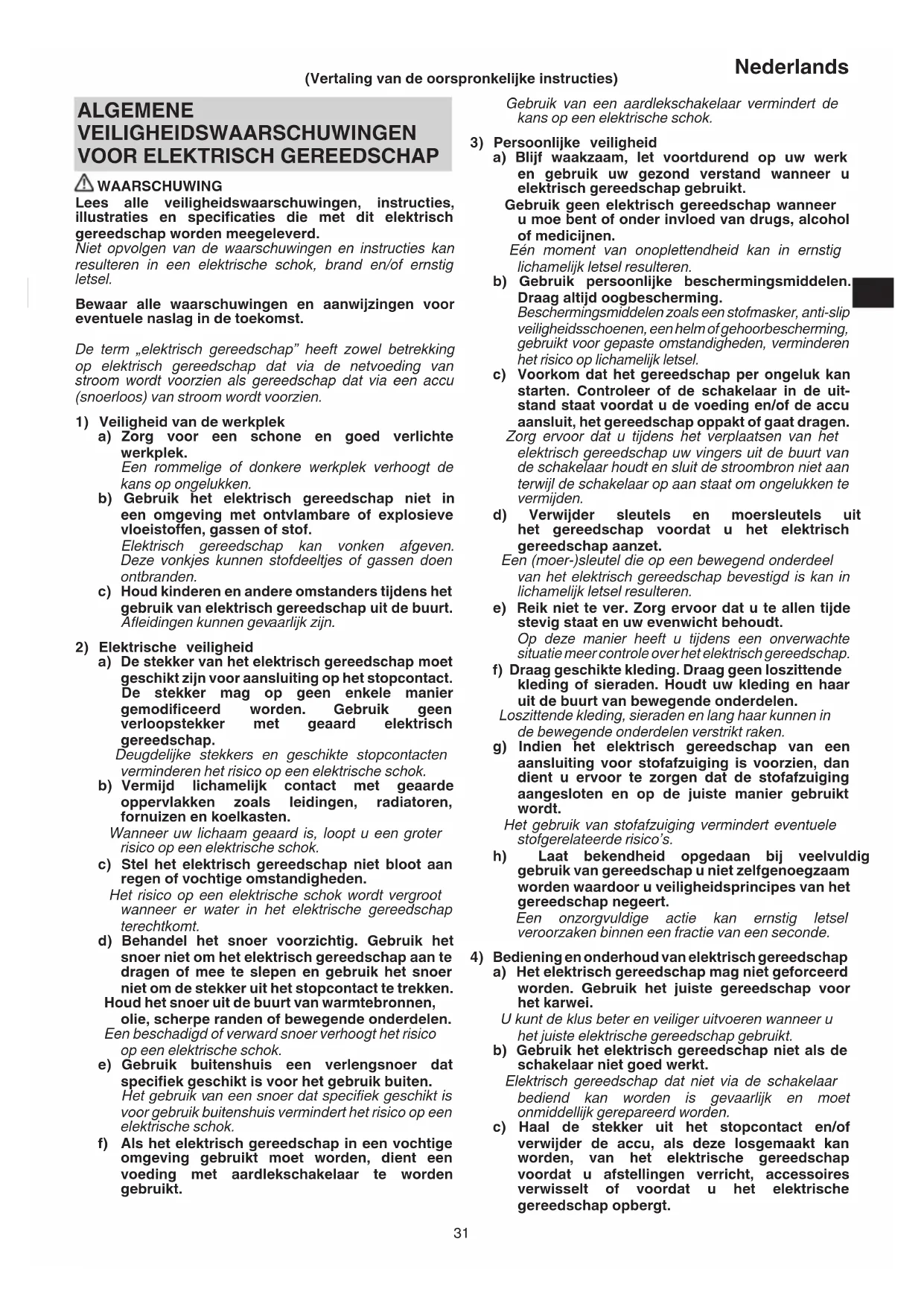

GEBRUIKSAANWIJZING WH18DF HiKOKI

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap" heeft zobel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoegt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap nicht in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.

c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afleidingen können gevaarlijk zijn.

a) De stekker van het elektrisch gereedschap要去 geschiktঀoor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifieerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.
Deugdelijke stekkers en geschichte stopcontacten verminderen het risico op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.
Wanneruw lichaam geaard is, loopt u een groter risico op een elektrische schok.
c) Stel het elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden.
Het risico op een elektrische schok worden vergroot wanner er water in het elektrische gereedschap terechtkommen.
d) Behandel het snoer voorzichtig. Gebruik het snoer Niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer Niet om de stekker uit het stopcontact te trekken.
Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.
e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis verminder het risico op een elektrische schok.
f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blij waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschemingsmiddelen. Draag algijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbeschemming, gebrukt voor ges paste omstandigheden, verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of的那一

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingersuit de buurt van de schakelaar houdt en sluit de stroombron Niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uithet gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik Niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deceptive manier heeft uijdens een onverwachte situatieeer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding enhaaruit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en langhaar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuiiging vermindert eventuele stofgerelateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u Niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letselveroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U knot de klus beter en veiliger uitvoeren wanner u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap nicht als schakelaar Niet goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en要去 onmiddelijk gerepareererd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstelingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijkepreventieveeiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die nicht bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap accessoires. Controller het gereedschap op een foutie vuitlijing, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed+kennen op de juiste werkig van het gereedschap.Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhonden elektrisch gereedschap is verantwoordelijk voor een groot,aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon. Goed onderhonden snijwerktuigen met scherpe snijranden lopen minder snel vast en zich gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gezruikt, waar bij de werkomstandigheden en het werk dat gedaan要去 worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachtete situatuies.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant worden gespecifi ceerd.

Een lader die geschikt is voor een bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifi ek waarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brandveroorzaken.

c) Wanneer de accu Niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munte, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die de contacten zonden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof UIT de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spelelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddelijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

e) Gebruik geen accu of gereedschappen die zich beschadigd of aangepast.

Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letselverooraakt.

f) Stel een accu of gereedschap nicht bloot aan vuur of excessief hoge temperaturen. Blootstelling aan vuur of temperaturen boven de 130^ kan een explosieveroorzaken.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de gebruikershandleiding worden voorgeschreven. Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

en

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegt onderhoudspersoneel worden onderhoden en er mag waar bij uitsluitend gebruik gemaakt worden van identieke verrangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.
b) Probeer beschadigde accu's nooit te repareren. Onderhoud aan accu's dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

Houd kinderen en kwetsbare Personen op een afstand. Het gereedschap要去 na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgeborgen.

Houd het elektrisch gereedschap vast aan de waarvoorte bestemde geisoleerde oppervlakken wanner u een handeling verricht waar bij de schroef of bout in contact kan komen met verborgen bedrading. Schroeven of boutendie in contact komen met een draad waar stroom op staat konnen ervoor zorgen dat blootligende metalen onderdelen van het elektrische gereedschap ook onder stroom komen te staan en de gebruiker een elektrische schok gezven.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Dit is een draagbaar stuk gereedschap voor het vast- en losdraaien van schroeven, bouteen en moeren. Gebruik het uitsluitend voor dit doel.
2. Houd het gereedschap goed vast terwijl u ermee aan het werk bent. Doet u dit Niet, dan kuren ongelukken of verwondingen het gevolg zich. (Afb. 2)
3. Voorbereiden en controleren van de werkomgeving. Zorg ervoor dat de werkplek voldoet aan alle voorwaarden zoals uiteengezet in de voorzorgen.
4. Controller het daadwerkelijkke aantrekkoppel met een momentsleutel.
5. Stop het gereedschap volledig voor u de draairichting verandert. Laat altijd eerst de schakelaar los en wacht tot het gereedschap volledig is gestopt voor u de draairichting verandert.
6. Raak in geen geval de draaiende onderdelen aan. Laat de draaiende onderdelen Niet in de buurt komen van uw handen of andere lichaamsdelen. U kurz door de draaiende onderdelen letsel oplopen of eraan blijven hangen. Wees ook voorzichtig dat u de draaiende onderdelen Niet aanraakt nadat deze langere tijd doorlopend in gebruik zijn geweest. Deze worden namelijk aardig heet en u zou zich eraan{kunnen branden.

7. Gebruik de specifieke hulpstukken zoals vermeld in de handleiding en de HiKOKI catalogus. Doet u dit Niet, dan können ongelukken of letsel het gevolg zich.

8. Maak de hulpstukken goed vast in het draaistuk. Als de hulpstukken Niet goed bevestigd worden,+kennen ze loskomen en letsel veroorzaken. Na het installereren van het aandrijfbit, trekt u het Lichtjes aan om er zeker van te zich dat het Niet loskomtijdens gebruik. Als de klembus Niet terugkeertaar zich oorspronkelijke positie, dan is het bit nicht correct geinstalleerd.

9. De machine laten rusten na continu werk.
10. Voorzorgsmaatregelen bij het gebruik van o snelheidsregelaar Deze regelaar is voorzien van een ingebouwd, elektronisch circuit waarmee het toerental traploos kan worden ingesteld. Hierdoor kannen, wanner de trekschakelaar slechts een beetje wordt overgehaald (laag toerental) en de motor gestopt wordt verwijl u een schroef aan het indraaien bent, onderdelen van het elektronisch circuit oververhit en beschadigd raken.
11. Raak de metalen onderdelen Niet aan, want deze{kennen.
    zeer heet worden bij doorlopend gebruik.
12. Gebruik van de accu in koude omstandigheden (onder 0 graden Celsius) kan soms leiden tot een verminderd aantrekkoppel en een lagere werkelijk. Dit isECHTER slechts een tijdelijk verschijnsel en de accu za weer normala functioneren wonneer het weeer warmer is.
13. Kijk Niet direct in het Licht van het lampje. Dit zou oogletsel kurenveroorzaken. Verwijder met een zachte doek alle vuil of verruiling vastgehecht aan de lens van de LED-lamp, waar bij u erop let dat u geen krassen op de lens maakt.
    Krassen op de lens van de LED-lamp kan resulteren in verminderde helderheid.
14. Maak de haak stevig vast. Als de haak nicht stevig is bevestigd, kan dit letsel veroorzaken tijdens het gebruik. Zorg er bij de keuze om het gereedschap aan uw heupriem te dragen voor, dat het gereedschapsbit is losgekoppeld. Doet u dit Niet, dan kan dit onverwacht letsel tot gevolg hebben.
15. Gebruik het gereedschap en de accu.altijd bij temperaturen tussen -5^ en 40^
16. Laad de accu.altijd op bij een omgevingstemperatuur van 0 - 40^
17. Voorkom dat stof of vuil in de aansluitopening van de accu terecht kommt.
18. Demonteer de accu of acculader nicht.
19. Voorkom kortsluiting van de accu. Kortsluiten van de accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.
20. Gooi de accu Niet in het vuur. Een brandende accu kan ontploff en.
21. Breng de accu waar de winkel waar deze gekocht wordenat deze na opladen onvoldoende kracht heeft voor practisch gebruik. Gooi een uitgewerkte accu Niet zomaar weg.
22. Steek nooit een voorwerp in de ventilatie-openingen van de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader worden gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.
23. Gebruik de lader nicht constant.
    Laat de oplader ongeveer 15 minutes met rust na het opladen voordat u aan de volgende accu begint.
24. Zorg ervoor dat de accu goed geinstalleerd is. Als de accu Niet goed genoeg vast zit, kan hij los komen en een ongeluk veroorzaken.
25. Gebruik het product Niet als het gereedschap of de occupolen (batterijhouser) verrormd zichn. Het installereren van de accu kan kortsluiting veroorzaken, wat kan leiden tot rookontwikkeling of ontbranding.
26. Houd de accupolen van het gereedschap (accuhouder) vrij van spaanders en stof.
27. Controller vór gelebruik of er geen spaanders en stof zich opgehoopt in het gebied van de aansluitingen.

Probeer te voorkomen dat spaanders of stof van het gereedschap op de accu terechtkomenijdens het gebruik.
Wanneer het gebruik worden onderbroken of na gebruik, moet u het gereedschap Niet op eenplaats achefterlaten waar het kan worden blootgesteld aan vallende spaanders of stof.

Als u dat doet kan er kortsluiting ontstaan, wat kan leiden tot rookontwikkeling of ontbranding.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur worden verlangd.

In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zichs wanner u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar worden veroorzaakt door de beschemingsfunctie.

1. De motor komt tot stilstand wanner de accu leeg is. De accu moet in dit geval onmiddelijk opgeladen worden.

2. De motor kan tot stilstand komen wanner het gereedschap overbelast worden. Laat de schakelaar in dit geval onmiddelijk los en verhelp deoorzaak van de overbelasting. Wanner u het probleem verholpen heeft kurz u het gereedschap opnieuw gebruiken.

3. Wanner de accu oververhit is door overbelasting, kan hetijken dat de accu Niet meer werkt.

In dit geval moet u de accu Niet verder gebruiken, maar deze eerst lien afkoelen. Wanner u het probleem verholpen heeft kunt u de accu opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermiiden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.
   O Zorg erijdens de werkzaamheden voor dat er geen spaanders en stof op de accu+kunnen vallen.
   Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich nicht op de accu ophopen.
   Bewaar een ongebruekte accu Niet op eenplaats waar deze aan spaanders en stof worden blootgesteld.
   Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu Niet opdezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).
2. Doorboor de accu Niet met een scherp voorwerp, zoals een nagel, klop er Niet op met een hamer, stap Niet op de accu, gooi er Niet mee en stel hem Niet bloot aan zware fysieke schokken.
3. Gebruik geen zichtbare beschadigde of verrormde accu.
4. Gebruk de accu Niet met een omgekeerde polariteit.
5. Sluit hem nicht rechtsstreeks aan op het stopcontact of op de sigarettenaansteker in een auto.
6. Gebruik de accu Niet voor andere doeleinden dan de in\ deze gebruiksaanwijzing genoemde.
7. Wanner de accu Niet kan worden opgeladen, zichs nadat de specifi eke oplaadtijd verstreten is,要去 ommiddelijk stoppen met het opladen.
8. Zorg ervoor dat de accu Niet te heet wordt of onder te grote druk komt te staan en stel hem Niet aan deze omstandigheden bloat, zoals in een magnetron, droger of een hagedrukcontainer.
9. Houd de accu onmiddelijkuit de buurt van vuur nadat er eenlekofvieze geur is vastgesteld.
10. Gebruik de accu Niet op een plek waar een groeste constische elektriciteit worden opgewekt.

Nederland

1. In geval van een acculek, vieze geur, warmteontwikkeling, verkleuring of verrorming, of iets abnormaals tijdens het gebruik, het opladen de opslag, moet u de accu onmiddelijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.
2. Dompel de batterij Niet onder of LAST geen vloeistoffen erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats,uit de buurt van explosieve enlicht ontvlambare voorwerpen. Vermijd omgeveingen met bijtend gas.

LET OP

1. Wanner u de lekkende vloeistof uit de accu in de ogen krijgt, wrijf dan Niet in de ogen, maar was ze goed uit met zoet en schoon water, Zoals kraanwater en roep er onmiddelijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.
2. Wanner de vloeistof op uw huid of kleding lekt, moet u ze onmiddelijk goed wassen met schoon water, zoals kraanwater.
   De kans bestaat dat dit huidirritatie veroorzaakt.
3. Wanner u roest, een vieze geur, oververhitting, verkleuring, verrorming en/of andere onregelmatigheden vaststelt wanner u de accu voor de eerste koer gebruikt, gebruik hem dan nicht verder, maar returneer de accu aan uw leverancier of verkoper.

WAARSCHUWING

Als er een geleidende vreeimde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanner u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen

• Plaats geen geleidende stoff en, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos.
  Plaats de accu in het gereedschap of bevestig het accudeksen stevig voor opslag tot u de ventilator nicht meer ziet om kortsluiting te voorkomen.

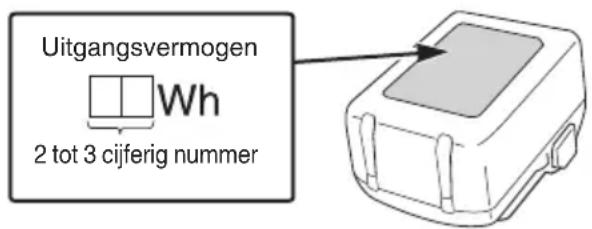

BETREFFENDE TRANSPORT VAN LITHIUM-ION ACCU

Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht.

WAARSCHUWING

Stel het transportbedrijf op de hoogte dat er een lithium-ion accu worden vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer.

Lithium-ion accu's die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures.
Voor internationale transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

NAMEN VAN ONDERDELEN (Afb. 1-Afb. 10)

①	Hamerkast Vergrendel	100
②	Geleiderhuls Controlelampje
③	LED-lamp Driver-bit	12
④	Trekschakelaar Beeldscharm
⑤	Accu	14	Indicatieschakelaar resterende acculading
⑥	Handgreep	15	Indicatielampje resterende acculading
⑦	Drukknop Haak	16
⑧	Motor Schroef	17
⑨	Behuizing	18	Groef

SYMBOL

WAARSCHUWING

Hieronder staan symbolen aufgebeeld die van toepassing zijn op deze machine. U要去 de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	WH18DF : Snoerloze slagschroevedraaier
	Om het risico op verwondeningen te verminderen, moet de gebruiker de instructiehandleiding lezen.
	Alleen voor EU-landen Geef elektrisch gereedschap Niet met het huisvuil mee! Volgens de Europese richtig in 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gezrukt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
= =	Gelijkstroom
V	Opgegeven voltage
n₀	Onbelast toenental
min⁻¹	Oscillatie per minuut
Bpm S	Sagsnelheid
S	Kleine schroef
	Gewone bout
H	Bout met hoge treksterkte
	Zeskantschroevendraaierformaat
MT	Aantrekkoppel (maximum)
kg	Gewicht* (Volgens EPTA-Procedure 01/2014)
I	AAN zetten
O	UIT zetten
	Koppel de batterij los
R	Met de klok mee
L	Tegen de klok in

• Afhankelijk van de aangesloten batterij. Het zwaarste gewicht worden gemeten met BSL36B18 (afzonderlijk verkrijngbaar).

Accu

	Indicatieschakelaar resterende acculading
	LED-lampjes De resterende accucapaciteit is meer dan 75%.
	LED-lampjes De resterende accucapaciteit is 50-75%.
	LED-lampjes De resterende accucapaciteit is 25-50%.
	LED-lampjes De resterende accucapaciteit is minder dan 25%.
	Knippert De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig möglich opnieuw op.
	Knippert Uitgangsvermögen onderbroken wegens hoge temperatuur. Verwijder de accu uit het gereedschap en LAST de accu volledig afkoelen.
	Knippert Uitgangsvermögen onderbroken vanwege storing of uitatval. De accu kan deoorzaak van het probleemংn, dus neemt u contact op met uw dealer.

OPMERKING

Om te voorkomen dat de accu leeg loopt omdat u vergeten bent het led-lampje uit te zetten, zal het led-lampje automatisch uit gaan na ongeveer 3 Seconden.

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 152.

De standaard toebehoren können zonder nadere aankondig gewijzigd worden.

TOEPASSINGEN

Indraaien en verwijderen van keine schroeven, keine bouten enz.

TECHNISCHE GEGEVENS

De technische gegevens van deze machine staan vermeld in de tabel op bladzijde 152.

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer van de acculader aan op het stopcontact.

Wanner de stekker van de acculader in het stopcontact wordt gestoken, za het lampje in rood knipperen (met tussenpozen van 1 seconde).

LET OP

Gebruik het elektrisch snoer nicht wanner het beschadigd is. Laat het onmiddelijk repareren.

1. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kunt zien op Afb. 4.

3. Opladen

Wanner er een accu in de acculader worden gedaan, za het opladen beginnen en za het controelampje continu rood branden.

Wanner de accu volledig is opgeladen, gaat het controleampje rood knipperen. (Metussenpozen van 1 seconde) (Zie Tabel 1)

Aanduidingen van het controelampje

De aanduidingen van het controleampje zich zoals aangegeven in Tabel 1, alaar gelang de toestand van de accu of de accelader.

Tabel 1

Aanduidingen van het controelampje (ROOD)
Voor het laden	AAN/UIT met intervallen van 0,5 sec.	Aansluiten op de stroombron.
Tijdens opladen	Blijft branden	-
Na opladen	AAN/UIT met intervallen van 0,5 sec.	-
Oververhitting standby	Brandt gedurende 1 sec. met intervallen van 0,5 sec.	De accu is oververhit. De accu kan nicht opgeladen worden. (Het opladen worden hervat wanner de accu is afgekoeld)
Opladen onmogelijk	AAN/UIT met intervallen van 0,1 sec.	Er is iets mis met de accu of met de acculader

Nederland

Over de temperatuur en de oplaadtijd van de accu. De temperatures en bijbehorende oplaadtijden worden gegeven in Tabel 2

Tabel 2

Acculader Accu		UC18YKSL
Oplaadspanning V 14,4-18
Gewicht kg 0,35
Geschikte temperatuur voor het opladen		0°C-50°C
Oplaadtijd voor accucapaciteit, ca. (bij 20°C)
1,5 Ah	min	40
2,0 Ah	min	60
2,5 Ah	min	75
3,0 Ah	min	90
4,0 Ah	min	120
5,0 Ah	min	150
6,0 Ah	min	180
8,0 Ah	min	240
Aantal accuellen 4-10

OPMERKING

Deoplaadtijdhangtmedeafvandeomgevingstemperatuur en het voltage van de stroombron.

LET OP

Wanner de acculader onafgebrozen worden gebruikt, za deze warm worden, waardoor storingen kuren wordenveroorzaakt Wacht THAT daarom 15 minuten wanner het opladen is voltooid voor u opnieuw begint met opladen.

1. Haal het netsnoer van de acculaderuit het stopcontact.

2. Houd de acculader stevig vast en trek de accu eruit. OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

Betreff Ende elektrisch ontladen in het geval van neue batterijen, enz.

Als de chemische substantie van neue batterijen en batterijen die Niet gedurende een langeperiode nicht发展格局. Zijn gebruikt Niet geactiveerd is, za de stroomopbrengst可想而知 het eerste en tweeede gebruik. Dit is een tijdelijk fenomeen en de normale tijd benodigd voor het opladen za worden hersteld door de batterijen 2-3 koer op te laden.

De gebruiksduur van de batterijen verlengen.

(1) Laad de batterijen op voordat ze volledig uitgeput raken. Wanner er merkt dat de kracht van het gereedschap zwakker worden, stop het gebruik van her gereedschap dan en laad de batterij op. Als u het gereedschap blijft gebruiken en de elektrische voeding uitput, kan de batterij beschadigd raken en worden za de levensduur verminderen.
(2) Vermijd opladen bij hoge temperaturen. Een oplaadbare batterij zal direct na gebruik heet+zijn. Als een dergelijkke batterij direct na gebruik worden opgeladen, zal de inwendige chemische substantie verslechteren en zal de levensduur van de batterij afnemen. Laat de batterij en laad deze op nadat het een tijdje is afgekoeld.

LET OP

Als de accu worden opgeladen verwijl deze warm is komt de accu langere tijd op eenplaats lag die werk blootgesteld aan direct zonlicht of komt de accu zojuist is gebruikt, kan het controleampje van de accelader 1 seconde lang oplichten, dan 0,5 seconde Niet oplichten (0,5 seconde uit). In dat geval moet u de accu eerst lately afkoelen voordat u met opladen begint.

• Wonneer het contrôlelampje rood flikkert (elke 0,2 seconde), moet u controlleder of er verontreinigingen zijn in de accu-aansluiting van de accelader en deze verwijdenen als dat het geval is. Als er geen verontreinigingen zijn, is het möglichk dat de accu of de accelader defect is. Breng deze dan� een officieel servicecentrum.
  Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de acculader worden opgeladen eruit is genomen, moet u minimaal 3 seconden wachtend voordat u de accu opnieuw in de acculaderplaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zich verstreken, is het möglichk dat de accu Niet juist worden opgeladen.
  O Als het controelampje Niet rood knippert (elke seconde), verwijl het snoer van de acculader wel van stroom worden voorzien, is dit een indicatie dat möglichk het beveiligingscircuit van de acculader is geactiveerd.

Ontkoppel het snoer of de stekker en sluit cervolgens\ weer aan na onceveeer 5 minuten. Als het controleampje\ nu nog Niet rood gaat knipperen (1 keer per seonde),\ moet u de lader maar een bevoegd servicecentrum van\ HiKOKI brengen.

MONTAGE EN GEBRUK

Handeling	Afbeelding	Bladzijde
Verwijderen en aanbrengen van de accu	3	2
Opladen	4	2
Gebruiken van het led-lampje	5	2
Monteren van bitjes	6	2
Omkeren van de draairichting	7	3
Bedieren van de hoofdschakelaar	8	3
Indicator resterende acculading	9	3
Aanbrengen en verwijderen van de haak (afzonderlijk verkrijjgbaar)	10	3
Selecteren van accessoires	-	153

ONDERHOUD EN INSPECTIE

1. Inspectoren van het schroevendraaierbit
   Gebruiken van een kapot of versleten bit is gevaarlijk omdat het bit dan van het werkstuk af kan glijden. Vervang het onmiddelijk.
2. Inspectie van bevestigingssschroeven
3. Controller alle bevestigingschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zich. Draai los zittende schroeven onmiddelijk vast. Doet u dit nicht, dan können ernstige gezaren het gevolg zich.
4. Onderhoud van de motor

De motorwikkeling is het „hart" van het elektrisch gereedschap. Let er.daarom goed op dat de wikkeling Niet beschadigd raakt en/of nat worden met olie of water.

1. Inspectorie van aansluitingen (gereedschap en accu)

Voer een controle uit om er zeker van teijken dat er geen spaanders en stof� opgehoopt op de aansluitingen. Voer zo nu en dan voorafgaand aan,ijdens en na gebruik een controle uit.

LETOP

Verwijder alle spaanders of stof dat zich möglich hierft opgehoopt op de aansluitingen.

Als u dit Niet doet, kan dit leiden tot een storing.

5. Reinigen van de behuizing

Wanner het elektrisch gereedschap vuil is, veegt u het af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoff en zoals benzine of verfverdunner, want deze können het plastic verrormen of zelfs smelten.

6. Opbergen

Bewaar het elektrisch gereedschap en de accu op een plaats waar de temperatuur lager is dan 40^ en buiten het bereik van kinderen is.

OPMERKING

Opbergen van lithium-ion accu's.
Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het möglichk dat de accu Niet更是 opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een neue accu aan te schaff en.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veriligeidsregelgeving en veriligeidsstandaarden stipt te worden opgevolgd.

Belangrijkene informatatie voor de accu's van HiKOKI snoerloos elektrisch gereedschap

Gebruik aktijd een van once voorgeschreven originele accu's. Wij hunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap Niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of verranging van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijkke/landspecifi ekerichtlijnen. Deze garantie dekt geen defecten of schade als gevolg van fouitief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFAAT dat u,achterin deze handleiding aantreftaar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 103,9 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 92,9 dB (A)

Onzekerheid K: 3 dB (A).

Draag gehoorbescheming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.

Slag-bevestiging van bevestigingsmaterialen bij het maximum vermogen van het gereedschap:

Trillingsemissiewaarde a_h = 11,3m / s^2

Onzekerheid K = 1,5 m/s²

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standardtestmethode en+kunnen worden gebruikt om het ene gereedschap met het andere te vergelijkden.

Ze können ook worden gebrukt in een voorlopige beoordeling van de blootstelling.

WAARSCHUWING

De trillings- en geluidsemissie tijdens het werkelijk gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gebruikt, vooral wat voor soort werkstuk worden verwerkt; en
Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de bloatstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap isuitgeschakeld en wanner dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

Purtati protectie auditiva.
