MANUAL DE UTILIZARE KM 150500 R D Classic Kärcher

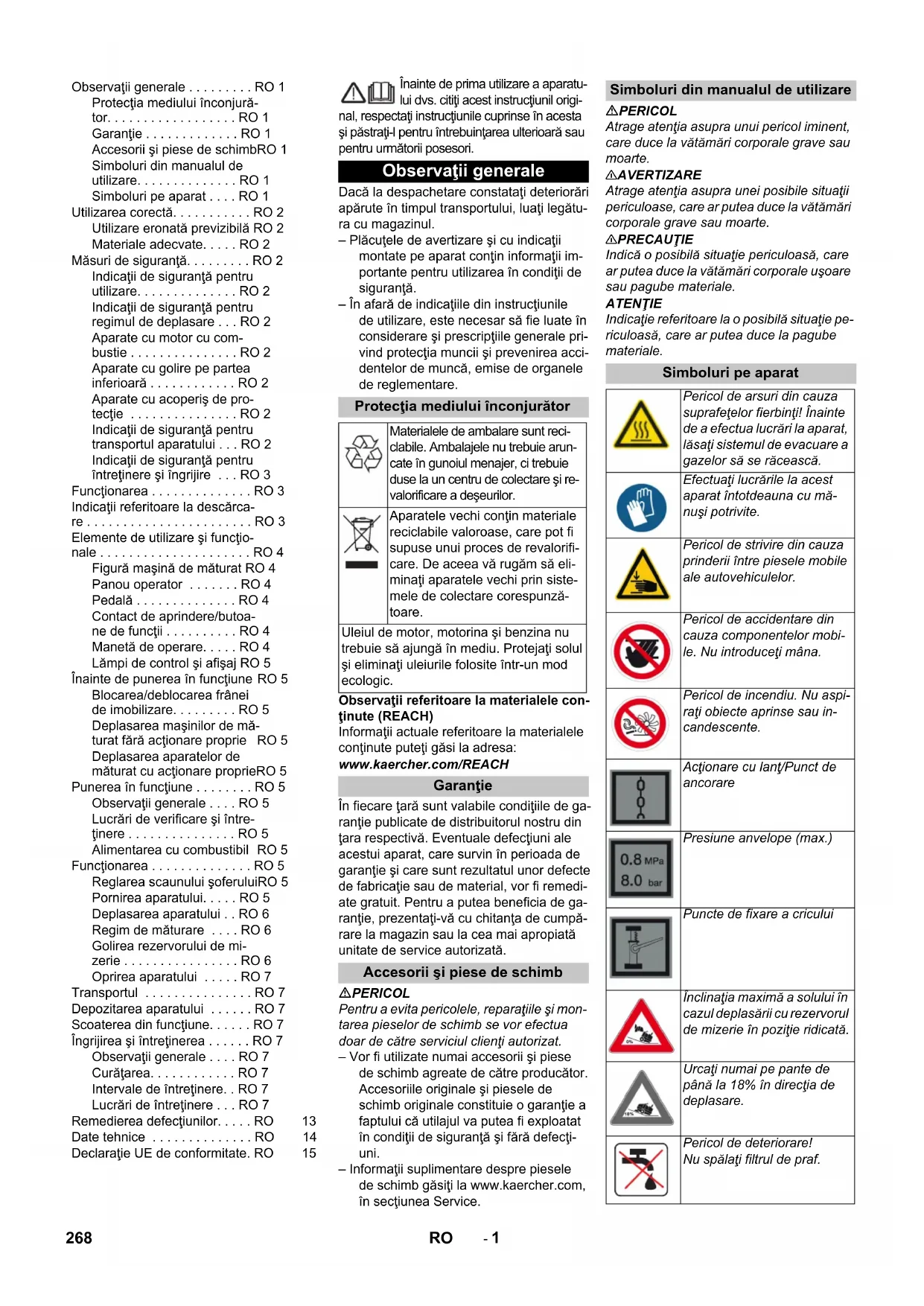

Zastosowana metoda oceny zgodności 2000/14/WE: Załącznik V Poziom mocy akustycznej dB(A) Zmierzony: 99 Gwarantowany: 102 Chairman of the Board of Management Director Regulatory Affairs & Certification 267PL- 1 Înainte de prima utilizare a aparatu- lui dvs. citiţi acest instrucţiunil origi- nal, respectaţi instrucţiunile cuprinse în acesta şi păstraţi-l pentru întrebuinţarea ulterioară sau pentru următorii posesori. Dacă la despachetare constataţi deteriorări apărute în timpul transportului, luaţi legătu- ra cu magazinul. – Plăcuţele de avertizare şi cu indicaţii montate pe aparat conţin informaţii im- portante pentru utilizarea în condiţii de siguranţă. – În afară de indicaţiile din instrucţiunile de utilizare, este necesar să fie luate în considerare şi prescripţiile generale pri- vind protecţia muncii şi prevenirea acci- dentelor de muncă, emise de organele de reglementare. Observaţii referitoare la materialele con- ţinute (REACH) Informaţii actuale referitoare la materialele conţinute puteţi găsi la adresa: www.kaercher.com/REACH În fiecare ţară sunt valabile condiţiile de ga- ranţie publicate de distribuitorul nostru din ţara respectivă. Eventuale defecţiuni ale acestui aparat, care survin în perioada de garanţie şi care sunt rezultatul unor defecte de fabricaţie sau de material, vor fi remedi- ate gratuit. Pentru a putea beneficia de ga- ranţie, prezentaţi-vă cu chitanţa de cumpă- rare la magazin sau la cea mai apropiată unitate de service autorizată. PERICOL Pentru a evita pericolele, reparaţiile şi mon- tarea pieselor de schimb se vor efectua doar de către serviciul clienţi autorizat. – Vor fi utilizate numai accesorii şi piese de schimb agreate de către producător. Accesoriile originale şi piesele de schimb originale constituie o garanţie a faptului că utilajul va putea fi exploatat în condiţii de siguranţă şi fără defecţi- uni. – Informaţii suplimentare despre piesele de schimb găsiţi la www.kaercher.com, în secţiunea Service. PERICOL Atrage atenţia asupra unui pericol iminent, care duce la vătămări corporale grave sau moarte. 몇 AVERTIZARE Atrage atenţia asupra unei posibile situaţii periculoase, care ar putea duce la vătămări corporale grave sau moarte. 몇 PRECAUŢIE Indică o posibilă situaţie periculoasă, care ar putea duce la vătămări corporale uşoare sau pagube materiale. ATENŢIE Indicaţie referitoare la o posibilă situaţie pe- riculoasă, care ar putea duce la pagube materiale. Observaţii generale . . . . . . . . . RO 1 Protecţia mediului înconjură- tor. . . . . . . . . . . . . . . . . . RO 1 Garanţie . . . . . . . . . . . . . RO 1 Accesorii şi piese de schimbRO 1 Simboluri din manualul de utilizare. . . . . . . . . . . . . . RO 1 Simboluri pe aparat . . . . RO 1 Utilizarea corectă. . . . . . . . . . . RO 2 Utilizare eronată previzibilă RO 2 Materiale adecvate. . . . . RO 2 Măsuri de siguranţă. . . . . . . . . RO 2 Indicaţii de siguranţă pentru utilizare. . . . . . . . . . . . . . RO 2 Indicaţii de siguranţă pentru regimul de deplasare . . . RO 2 Aparate cu motor cu com- bustie . . . . . . . . . . . . . . . RO 2 Aparate cu golire pe partea inferioară . . . . . . . . . . . . RO 2 Aparate cu acoperiş de pro- tecţie . . . . . . . . . . . . . . . RO 2 Indicaţii de siguranţă pentru transportul aparatului . . . RO 2 Indicaţii de siguranţă pentru întreţinere şi îngrijire . . . RO 3 Funcţionarea . . . . . . . . . . . . . . RO 3 Indicaţii referitoare la descărca- re . . . . . . . . . . . . . . . . . . . . . . . RO 3 Elemente de utilizare şi funcţio- nale . . . . . . . . . . . . . . . . . . . . . RO 4 Figură maşină de măturat RO 4 Panou operator . . . . . . . RO 4 Pedală . . . . . . . . . . . . . . RO 4 Contact de aprindere/butoa- ne de funcţii . . . . . . . . . . RO 4 Manetă de operare. . . . . RO 4 Lămpi de control şi afişaj RO 5 Înainte de punerea în funcţiune RO 5 Blocarea/deblocarea frânei de imobilizare. . . . . . . . . RO 5 Deplasarea maşinilor de mă- turat fără acţionare proprie RO 5 Deplasarea aparatelor de măturat cu acţionare proprieRO 5 Punerea în funcţiune . . . . . . . . RO 5 Observaţii generale . . . . RO 5 Lucrări de verificare şi între- ţinere . . . . . . . . . . . . . . . RO 5 Alimentarea cu combustibil RO 5 Funcţionarea . . . . . . . . . . . . . . RO 5 Reglarea scaunului şoferuluiRO 5 Pornirea aparatului. . . . . RO 5 Deplasarea aparatului . . RO 6 Regim de măturare . . . . RO 6 Golirea rezervorului de mi- zerie . . . . . . . . . . . . . . . . RO 6 Oprirea aparatului . . . . . RO 7 Transportul . . . . . . . . . . . . . . . RO 7 Depozitarea aparatului . . . . . . RO 7 Scoaterea din funcţiune. . . . . . RO 7 Îngrijirea şi întreţinerea . . . . . . RO 7 Observaţii generale . . . . RO 7 Curăţarea. . . . . . . . . . . . RO 7 Intervale de întreţinere. . RO 7 Lucrări de întreţinere . . . RO 7 Remedierea defecţiunilor. . . . . RO 13 Date tehnice . . . . . . . . . . . . . . RO 14 Declaraţie UE de conformitate. RO 15 Observaţii generale Protecţia mediului înconjurător Materialele de ambalare sunt reci- clabile. Ambalajele nu trebuie arun- cate în gunoiul menajer, ci trebuie duse la un centru de colectare şi re- valorificare a deşeurilor. Aparatele vechi conţin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorifi- care. De aceea vă rugăm să eli- minaţi aparatele vechi prin siste- mele de colectare corespunză- toare. Uleiul de motor, motorina şi benzina nu trebuie să ajungă în mediu. Protejaţi solul şi eliminaţi uleiurile folosite într-un mod ecologic. Garanţie Accesorii şi piese de schimb Simboluri din manualul de utilizare Simboluri pe aparat Pericol de arsuri din cauza suprafeţelor fierbinţi! Înainte de a efectua lucrări la aparat, lăsaţi sistemul de evacuare a gazelor să se răcească. Efectuaţi lucrările la acest aparat întotdeauna cu mă- nuşi potrivite. Pericol de strivire din cauza prinderii între piesele mobile ale autovehiculelor. Pericol de accidentare din cauza componentelor mobi- le. Nu introduceţi mâna. Pericol de incendiu. Nu aspi- raţi obiecte aprinse sau in- candescente. Acţionare cu lanţ/Punct de ancorare Presiune anvelope (max.) Puncte de fixare a cricului Înclinaţia maximă a solului în cazul deplasării cu rezervorul de mizerie în poziţie ridicată. Urcaţi numai pe pante de până la 18% în direcţia de deplasare. Pericol de deteriorare! Nu spălaţi filtrul de praf. 268 RO- 2 Maşina de măturat este prevăzută pentru uzul casnic şi pentru următoarele suprafe- ţe: parcări suprafeţe de producţie suprafeţe logistice hoteluri magazine magazii trotuare Utilizaţi acest aparat de măturat exclu- siv în conformitate cu datele din aceste instrucţiuni de utilizare. Utilizarea în orice alt mod decât cel de- scris mai sus este considerată impro- prie. Producătorul nu-şi asumă responsabilitatea pentru pagube produ- se ca urmare a utilizării improprii, riscu- rile revenindu-i în întregime utilizatorului. Nu efectuaţi modificări ale aparatului. Maşina de măturat este prevăzută nu- mai pentru aspirarea suprafeţelor de podea specificate în manualul de utili- zare. Deplasarea se va face numai pe supra- feţele specificate de proprietar sau de reprezentantul acestuia pentru folosi- rea maşinii. În general: nu lăsaţi în apropierea apa- ratului substanţe uşor inflamabile (peri- col de explozie/incendiu). Nu măturaţi/aspiraţi niciodată lichide explozive, gaze inflamabile, precum şi acizi nediluaţi şi solvenţi! Aici se include benzina, diluanţii sau păcura, care îm- preună cu aerul aspirat pot forma vapori sau amestecuri explozibile, în plus menţionăm acetona, acizii nediluaţi şi solvenţii, deoarece ele atacă materiale- le folosite la acest aparat. Nu măturaţi/aspiraţi niciodată pulberi metalice reactive (ex. aluminiu, magne- ziu, zinc), acestea formează gaze ex- plozive în combinaţie cu soluţii de cură- ţat puternic alcaline sau acide. Nu măturaţi/aspiraţi obiecte aprinse sau incandescente. Aparatul nu este adecvat pentru mătu- rarea substanţelor nocive. Nu este permisă utilizarea aparatului în spaţii închise. Nu staţi în zona periculoasă. Este inter- zisă utilizarea în încăperi unde există pericol de explozie. Nu este permisă transportarea pasage- rilor pe vehicul. Împingerea/tractarea sau transportarea obiectelor cu acest aparat sunt interzi- se. asfalt podele industriale şapă beton dale de piatră Aparatul şi accesoriile trebuie verificate înainte de utilizare pentru a vedea dacă sunt în stare bună şi permit utilizarea aparatului în condiţii de siguranţă. Dacă starea nu este ireproşabilă, acestea nu pot fi utilizate. La utilizarea aparatului în zone pericu- loase (de ex. benzinării) se vor respecta instrucţiunile de securitate corespunză- toare. Este interzisă utilizarea în înc

peri unde există pericol de explozie. PERICOL Pericol de accidentare! Nu utilizaţi aparatul fără acoperiş de pro- tecţie împotriva obiectelor în cădere în zonele unde există pericolul accidentării operatorului prin obiectele căzătoare. Operatorul trebuie să folosească apa- ratul conform specificaţiilor acestuia. Acesta trebuie să respecte condiţiile lo- cale şi în timpul utilizării să fie atent la terţi, în special la copii. Trebuie respectate măsurile, regulile şi prevederile valabile pentru vehicule. Înainte de începerea lucrului, operato- rul trebuie să se asigure, că toate dispo- zitivele de protecţie sunt montate şi funcţionează în mod corespunzător. Operatorul aparatului este responsabil pentru accidentele care implică alte persoane sau proprietatea acestora. Aveţi grijă ca operatorul să poarte haine strâmte. Operatorul trebuie să poarte de asemenea pantofi rezistenţ i şi să evite hainele largi. Înainte de pornire verificaţi imediata apropiere a aparatului (de ex. copii). Aveţi grijă să existe o bună vizibilitate! Nu lăsaţi maşina să funcţioneze nesu- pravegheat. Operatorul poate părăsi aparatul abia după ce motorul a fost oprit, aparatul a fost imobilizat şi cheia (Intelligent Key) a fost scoasă. Pentru a preveni folosirea aparatului de persoane neautorizate, scoateţi cheia aparatului. Aparatul poate fi folosit numai de per- soane instruite în manipularea acestuia sau care şi-au dovedit abilitatea de a opera aparatul şi au fost însărcinate în mod expres cu utilizarea aparatului. Aparatul nu este destinat pentru a fi fo- losit de persoane (inclusiv copii) cu ca- pacităţi psihice, senzoriale sau mintale limitate sau de persoane, care nu dis- pun de experienţa şi/sau cunoştinţa ne- cesară, cu excepţia acelor cazuri, în care ele sunt supravegheate de o per- soană responsabilă de siguranţa lor sau au fost instruite de către acestă persoană în privinţa utilizării aparatului.

Nu lăsaţi copii nesupravegheaţi, pentru a vă asigura, că nu se joacă cu apara- tul. PERICOL Pericol de accidentare şi de rănire! Adaptaţi viteza de deplasare la condiţii- le de drum. Pericol de răsturnare în cazul unor pante prea mari. Urcaţi numai pe pante de până la 18% în direcţia de deplasare. Pericol de răsturnare în cazul în care su- prafaţa nu este stabilă. Mişcaţi aparatul numai pe suprafeţe stabile. Pericol de răsturnare în cazul unei înclinări laterale prea mari. În direcţia perpendiculară pe direcţia de mers urcaţi numai pe pante de până la maxim 10%. Pericol Pericol de accidentare! Nu este permisă obturarea orificiului de evacuare a gazelor. Nu vă aplecaţi deasupra orificiului de evacuare a gazelor şi nu puneţi mâna pe acesta (pericol de arsuri). Nu atingeţi motorul de acţ ionare (peri- col de arsuri). Gazele de eşapament sunt toxice şi no- cive, ele nu trebuie inhalate. Motorul funcţionează din inerţie 3 - 4 secunde după ce a fost oprit. În acest interval nu vă apropiaţi de zona siste- mului de acţionare. PERICOL Pericol de accidentare! În cazul lucrărilor la clapeta de golire superioară ridicaţi de tot rezervorul de mizerie şi asiguraţi-l. INDICAŢIE Acoperişul de protecţie (opţional) a şoferu- lui oferă protecţie contra obiectelor căză- toare mai mari. Însă nu oferă protecţie la răsturnare! La transport ţineţi cont de greutatea aparatului. Pentru transportarea aparatului deco- nectaţi bateria şi fixaţi-l în mod sigur. Utilizarea corectă Utilizare eronată previzibilă Materiale adecvate Măsuri de siguranţă Există pericolul unor afecţiuni ale auzului. În timpul lucrului cu apara- tul, purtaţi protecţie pen- tru urechi. Indicaţii de siguranţă pentru utilizare Indicaţii de siguranţă pentru regimul de deplasare Aparate cu motor cu combustie Aparate cu golire pe partea inferioară Aparate cu acoperiş de protecţie Indicaţii de siguranţă pentru transportul aparatului 269RO- 3 Înaintea curăţării şi întreţinerii aparatu- lui, a înlocuirii componentelor sau a tre- cerii la altă funcţie, aparatul trebuie oprit şi trebuie scoasă cheia de contact. În cazul lucrărilor la instalaţia electrică decuplaţi acumulatorul. Curăţarea aparatului nu trebuie să se facă cu furtunul sau cu jet de apă la pre- siune înaltă (pericol de scurtcircuit sau alte deteriorări). Reparaţiile vor fi efectuate numai de service-uri autorizate sau de specialişti în domeniu care cunosc normele de protecţie relevante. Aparatele trebuie să fie verificate din punctul de vedere al siguranţei în ex- ploatare în funcţie de reglementările lo- cale pentru aparatele de uz comercial folosite în mai multe locuri. Efectuaţi lucrările la acest aparat întot- deauna cu mănuşi potrivite. Maşina de măturat funcţionează după prin- cipiul făraşului. – Cilindrul de măturare rotativ transportă murdăria direct în rezervorul de murdă- rie. – Mătura laterală curăţă colţurile şi mu- chiile de pe suprafaţa de măturat şi transportă murdăria pe banda cilindru- lui de măturare. – Praful fin este aspirat de suflanta de as- pirare prin filtrul de praf. PERICOL Pericol de rănire şi deteriorare a aparatului! La încărcare ţineţi cont de greutatea aparatului. Nu folosiţi un stivuitor, aparatul ar putea fi deteriorat. Pentru încărcarea aparatului utilizaţi o rampă sau o macara corespunzătoare! La utilizarea unei rampe aveţi grijă la ur- mătoarele: Gardă la sol: 70 mm. Indicaţii de siguranţă pentru întreţinere şi îngrijire Funcţionarea Indicaţii referitoare la descărcare Greutate în stare goală (fără ac- cesorii) 1394 kg*

• Cu accesoriile montate greutatea apara- tului este considerabil mai mare. 270 RO- 4 Figura 1 Capac rezervor 2 Scaun (cu comutator de contact) 3 Volan 4 Dispozitiv de închidere capac aparat 5 Capacul aparatului 6 Lumini de lucru în faţă (Opţional) 7 Mătură laterală, dreapta 8 Roată din fată 9 Cilindru de măturat 10 Punct de fixare (4 buc.) 11 Plăcuţa de tip 12 Separator centrifugal 13 Girofar 14 Capotă dreapta 15 Acoperiş, stânga 16 Înveliş de pupă 17 Lumini de lucru în spate (Opţional) 18 Roată din spate 19 Acoperiş, stânga 20 Capotă stânga (capotă motor) Figura 1 Suport 2 Manetă de operare 3 Siguranţe 4 Lămpi de control şi afişaj 5 Contact aprindere 6 Taste de funcţii 7 Reglarea turaţiei motorului Manetă de acceleraţie 8 Frâna de imobilizare 9 Manetă suflantă Figura 1 Pedală de frânare 2 Pedală de deplasare înainte/înapoi Figura 1 Cheie de contact Simbol filament incandescent: Preîn- călzire la incandescenţă Poziţia 0: Oprire motor Poziţia 1: Aprindere pornită Poziţia 2: Pornire motor 2 Curăţarea filtrului 3 Claxon Figura 1 Manetă de operare cilindru de măturare 2 Manetă de operare rezervor de mizerie 3 Manetă de operare mături laterale 4 Manetă de operare clapetă rezervor Elemente de utilizare şi funcţionale Figură maşină de măturat Echipament opţional Acoperiş de protecţie şofer 2.851-686.0 Lumini de lucru 2.852-082.0 Mătură laterală, stânga 2.851-274.0 Panou operator Pedală Contact de aprindere/butoane de funcţii Manetă de operare 271RO- 5 Figura 1 Contor ore de funcţionare 2 Lampă de avertizare încărcare 3 Lampă de avertizare presiune ulei 4 Lampă de avertizare temperatură apă de răcire 5 Aer aspirat de motor 6 Lampă de avertizare rezervă de com- bustibil 7 Lampă de control încălzire prin incan- descenţă 8 Lampă de control (nu este conectat) 9 Lampă de control lumini de poziţie/fază scurtă (opţional) 10 Indicator rezervor 11 Fără funcţie, luminează doar la porni- rea motorului (autotest) 12 Fără funcţie 13 Fără funcţie 14 Fără funcţie Eliberaţi frâna de imobilizare în timp ce ţineţi pedala de frână apăsată. Trageţi frâna de imobilizare în timp ce ţineţi pedala de frână apăsată. 1 Sculă specială 2 Şurub pentru roată liberă 3 Pompă hidraulică Deschideţi capacul motorului. Rotiţi şurubul de mers liber (roşu) al pompei hidraulice cu 180° (în sensul in- vers al acelor de ceas). Utilizaţi scule speciale. INDICAŢIE Scula specială (cheia roşie) se află într-un suport în cabina şoferului lângă roata de mers liber. PRECAUŢIE Nu deplasaţi maşina de măturare fără acţi- onare proprie pe trasee mai lungi sau cu vi- teze peste 10 km/h. Rotiţi şurubul de mers liber al pompei hidraulice înapoi până la opritor în sen- sul acelor de ceas după împingerea maşinii. Rotiţi şurubul de mers liber al pompei hidraulice înapoi până la opritor în sen- sul acelor de ceas după împingerea maşinii. Utilizaţi scule speciale. Înainte de punerea în funcţiune, citiţi manualul de utilizare al producătorului motorului, acordând atenţie specială măsurilor de siguranţă. Amplasaţi maşina de măturat pe o su- prafaţă plană. Scoateţi cheia de contact. Blocaţi aparatul folosind frâna de imobi- lizare. Verificaţi nivelul din rezervorul de com- bustibil. Verificaţi nivelul uleiului de motor. Verificaţi nivelul de umplere a rezervo- rului de egalizare a agentului de răcire. Verificaţi presiunea în anvelope. Verificaţi cilindrul de măturare şi mătura laterală pentru a vedea dacă sunt uzate şi dacă nu s-au prins benzi în ele. Verificaţi roţile dacă nu s-au prins benzi în ele. Verificaţi separatorul centrifugal, filtrul de aer, în caz că este necesar curăţaţi-l. Verificaţi funcţionarea tuturor elemente- lor de comandă. Verificaţi aparatul în privinţa deteriorări- lor. Curăţaţi filtrul de praf cu butonul de cu- răţare a acestuia. Notă: Descrierea o găsiţi în capitolul Îngri- jirea şi întreţinerea. PERICOL Pericol de explozie! Se va folosi numai combustibilul speci- ficat în instrucţiunile de utilizare. Nu alimentaţi cu combustibil în spaţii în- chise. Este interzis fumatul şi folosirea focului deschis. Aveţi grijă să nu ajungă combustibil pe suprafeţele fierbinţi. Controlaţi nivelul de combustibil pe indi- catorul rezervorului. Opriţi motorul. Deschideţi capacul rezervorului. Alimentaţi combustibil Diesel. Ştergeţi combustibilul vărsat şi închideţi capacul rezervorului. 1 Manetă pentru reglarea scaunului 2 Scaun şofer Trageţi maneta pentru reglarea scau- nului spre exterior. Mutaţi scaunul, eliberaţi maneta şi fi- xaţi-o. Prin mişcarea scaunului înainte şi îna- poi verificaţi dacă este blocat. Notă: Aparatul este dotat cu un comutator de contact la scaun. La părăsirea scaunului de şofer aparatul se opreşte. 1 Frâna de imobilizare 2 Reglarea turaţiei motorului Aşezaţi-vă pe scaunul şoferului. Blocaţi aparatul folosind frâna de imobi- lizare. Împingeţi înainte reglajul pentru turaţia motorului la 1/3. Introduceţi cheia de contact în contact. Rotiţi cheia de contact în poziţia „Glühwendel”. Lampa de preîncălzire este aprinsă. Pentru pornirea motorului trebuie să apăsaţi pedala de frână. Când lampa de preîncălzire se stinge, rotiţi cheia de contact în poziţia „II”. După ce aparatul a pornit, eliberaţi che- ia de contact. Notă: Nu acţionaţi demarorul mai mult de 10 secunde. Înainte de a acţiona demarorul din nou, aşteptaţi cel puţin 10 secunde. Lămpi de control şi afişaj Înainte de punerea în funcţiune Blocarea/deblocarea frânei de imobilizare Deplasarea maşinilor de măturat fără acţionare proprie Deplasarea aparatelor de măturat cu acţionare proprie Punerea în funcţiune Observaţii generale Lucrări de verificare şi întreţinere Zilnic înaintea utilizării Alimentarea cu combustibil Funcţionarea Reglarea scaunului şoferului Pornirea aparatului Preîncălzire la incandescenţă Pornirea motorului 272 RO- 6 1 Pedală de frânare 2 Pedală „mers înainte” 3 Pedală „marşarier” Împingeţi înainte până la capăt regulato- rul turaţiei motorului (turaţie de operare). Apăsaţi pedala de frânare şi ţineţi-o apăsată. Eliberaţi frâna de imobilizare. Apăsaţi încet pedala de „mers înainte”. PERICOL Pericol de accidentare! Când mergeţi în spate, aveţi grijă să nu periclitaţi nici o persoană, eventual ce- reţi instructaj în acest sens. Apăsaţi încet pedala de „mers în spate”. Pedala de deplasare permite reglarea vitezei de deplasare fără trepte. Acţionarea bruscă a pedalei trebuie evi- tată, deoarece acest lucru ar putea de- termina distrugerea instalaţiei hidrauli- ce. Dacă puterea scade în pantă, eliberaţi puţin pedala. Dacă eliberaţi pedala, aparatul este frâ- nat şi se opreşte singur. Indicaţie: Efectul de frânare poate fi ac- centuat prin apăsarea frânei de picior. Trecerea peste obstacole fixe de până la 70 mm: Treceţi încet şi cu grijă peste ele. Trecerea peste obstacole fixe de peste 70 mm: Trecerea peste obstacole se va face numai folosind o rampă adecvată. PRECAUŢIE Nu măturaţi benzi de ambalare, sârme sau alte obiecte similare, deoarece acestea pot duce la deteriorarea mecanismului de mă- turare. Notă: Pentru a atinge un rezultat optim de curăţare, viteza de deplasare trebuie adap- tată la condiţiile existente. Notă: În timpul utilizării, filtrul de praf trebu- ie curăţat la intervale regulate. Indicaţie: În cazul executării de lucrări frec- vente în zone cu praf fin trebuie să schim- baţi filtrul mai des. 1 Manetă de operare cilindru de măturare 2 Manetă de operare rezervor de mizerie 3 Manetă de operare mături laterale 4 Manetă de operare clapetă rezervor Manetă de operare cilindru de măturare Manetă de operare cilindru de măturare (1) în faţă: cilindrul coboară. Manetă de operare cilindru de măturare (1) în spate: cilindrul se ridică. Manetă de operare rezervor de mizerie Manetă de operare rezervor de mizerie (2) în faţă: rezervorul de mizerie coboa- ră. Manetă de operare rezervor de mizerie (2) în spate: rezervorul de mizerie se ri- dică. Manetă de operare mături laterale Manetă de operare cilindru de măturare (3) în faţă: mătura laterală coboară. Manetă de operare cilindru de măturare (3) în spate: mătura laterală se ridică. Manetă de operare clapetă rezervor Manetă de operare clapetă rezervor (4) în faţă: clapeta rezervorului de mizerie se deschide. Manetă de operare clapetă rezervor (4) în spate: clapeta rezervorului de mize- rie se închide. 1 Manetă suflantă Pornit / Oprit Porniţi suflanta. În cazul curăţării suprafeţelor: Manetă de operare cilindru de măturare (1) în faţă: cilindrul coboară. Manetă de operare clapetă rezervor (4) în faţă: capacul rezervorului se deschi- de. La curăţarea marginilor laterale: Manetă de operare cilindru de măturare (3) în faţă: mătura laterală coboară. Opriţi suflanta. În cazul curăţării suprafeţelor: Manetă de operare cilindru de măturare (1) în faţă: cilindrul coboară. Manetă de operare clapetă rezervor (4) în faţă: capacul rezervorului se deschi- de. La curăţarea marginilor laterale: Manetă de operare cilindru de măturare (3) în faţă: mătura laterală coboară. PERICOL Pericol de accidentare! În timpul procesului de golire, în raza de acţiune a utilajului nu trebuie să se afle persoane sau animale. PERICOL Pericol de strivire! Nu introduceţi mâna între tijele meca- nismului de golire. Nu staţionaţi sub re- zervorul ridicat. PERICOL Pericol de răsturnare! Amplasaţi aparatul pe o suprafaţă pla- nă în timpul procesului de golire. ATENŢIE Pericol de rănire şi deteriorare a aparatului! Există pericolul aruncării cu pietre dato- rită rotirii cilindrului de măturare în tim- pul procesului de golire. Ridicaţi cilindrul de măturare şi măturile laterale cu manetele de operare, pentru acesta împingeţi manetele de operare (1 şi 3) în spate. Închideţi clapeta rezervorului, împingeţi maneta de operare (4) în spate. Ridicaţi rezervorul de mizerie, împingeţi maneta de operare (2) în spate. Apropiaţi-vă încet de recipientul de co- lectare. Blocaţi aparatul folosind frâna de imobi- lizare. Deschideţi clapeta rezervorului, pentru acesta împingeţi maneta de operare a clapetei rezervorului (4) în faţă şi goliţi rezervorul de mizerie. Deplasarea aparatului Deplasarea înainte Deplasarea în spate Manevrarea Frânarea Trecerea peste obstacole Regim de măturare Manetă de operare Măturarea podelelor uscate Măturarea podelelor umede sau uscate Golirea rezervorului de mizerie 273RO- 7 Închideţi clapeta rezervorului, pentru acesta trageţi maneta de operare a cla- petei rezervorului (4) în spate, până la capăt, să se blocheze. Eliberaţi frâna de imobilizare. Îndepărtaţi-vă încet de la recipientul de colectare. Coborâţi rezervorul de mizerie până la capăt, pentru acesta împingeţi maneta de operare a rezervorului de mizerie (2) în faţă Ridicaţi cilindrul de măturare şi măturile laterale cu manetele de operare, pentru acesta împingeţi manetele de operare (1 şi 3) în spate. Închideţi clapeta rezervorului, împingeţi maneta de operare (4) în spate. Trageţi regulatorul turaţiei de motor în spate de tot. Apăsaţi pedala de frânare şi ţineţi-o apăsată. Blocaţi aparatul folosind frâna de imobi- lizare. Rotiţi cheia de contact în poziţia 0 şi apoi scoateţi-o. PERICOL Pericol de rănire şi deteriorare a aparatului! La transport ţineţi cont de greutatea aparatului. Rotiţi cheia de contact în poziţia 0 şi apoi scoateţi-o. Blocaţi aparatul folosind frâna de imobi- lizare. Fixaţi aparatul de punctele de blocare folosind curele, frânghii sau lanţuri. Fixaţi roţile aparatului cu o pană. În cazul transportării în vehicule asigu- raţi aparatul contra derapării şi răstur- nării conform normelor în vigoare. PERICOL Pericol de rănire şi deteriorare a aparatului! La depozitare ţineţi cont de greutatea aparatului. Dacă maşina de măturat urmează să nu fie folosită o perioadă mai îndelungată, res- pectaţi următoarele puncte: Amplasaţi maşina de măturat pe o su- prafaţă plană. Ridicaţi cilindrul de măturare şi măturile laterale pentru a evita deteriorarea peri- lor. Închideţi clapeta rezervorului. Rotiţi cheia de contact în poziţia 0 şi apoi scoateţi-o. Blocaţi aparatul folosind frâna de imobi- lizare. Asiguraţi aparatul pentru ca să nu se poată deplasa din greşeală. Schimbaţi uleiul de motor. Când urmează perioade de îngheţ, go- liţi apa de răcire sau verificaţi dacă con- ţine suficient antigel. Curăţaţi exteriorul şi interiorul maşinii de măturat. Deconectaţi acumulatorul. Încărcaţi acumulatorul şi reîncărcaţi-l la un interval de aproximativ 2 luni. Acoperiţi bateria şi asiguraţi-o contra unui scurtcircuit. PRECAUŢIE Pericol de deteriorare! Nu spălaţi filtrul de praf. Reparaţiile vor fi efectuate numai de service-uri autorizate sau de specialişti în domeniu care cunosc normele de protecţie relevante. Aparatele pentru uz comercial folosite în mai multe locuri trebuie supuse unei veri- ficări de siguranţă conform VDE 0701. Amplasaţi maşina de măturat pe o su- prafaţă plană. Rotiţi cheia de contact în poziţia 0 şi apoi scoateţi-o. Blocaţi aparatul folosind frâna de imobi- lizare. PRECAUŢIE Pericol de deteriorare! Curăţarea aparatului nu trebuie să se facă cu furtunul sau cu jet de apă la pre- siune înaltă (pericol de scurtcircuit sau alte deteriorări). PERICOL Pericol de accidentare! Purtaţi mască de protecţie împotriva prafului şi ochelari de protecţie. Curăţaţi aparatul cu o cârpă. Curăţaţi aparatul cu aer comprimat. Curăţaţi aparatul la exterior cu o cârpă umedă îmbibată cu soluţie de curăţare uşoară. Notă: Nu utilizaţi agenţi de curăţare agresivi. Notă: Contorul pentru orele de funcţionare indică intervalele de întreţinere. Notă: În cazul întreţinerii de către client, toate lucrările de service şi de întreţinere trebuie să fie efectuate de un specialist. Dacă este nevoie, se poate apela la ajuto- rul unui partener Kärcher autorizat. Lucrări de întreţinere zilnice: Verificaţi nivelul din rezervorul de com- bustibil. Verificaţi nivelul uleiului de motor. Verificaţi nivelul de umplere a rezervo- rului de egalizare a agentului de răcire. Verificaţi presiunea în anvelope. Verificaţi cilindrul de măturare şi mătura laterală pentru a vedea dacă sunt uzate şi dacă nu s-au prins benzi în ele. Verificaţi filtrul de combustibil. Verificaţi separatorul centrifugal, filtrul de aer, în caz că este necesar curăţaţi-l. Verificaţi funcţionarea tuturor elemente- lor de comandă. Verificaţi aparatul în privinţa deteriorări- lor. Lucrări de întreţinere săptămânale: Curăţaţi radiatorul de apă. Curăţaţi radiatorul de ulei hidraulic. Verificaţi instalaţia hidraulică. Verificaţi nivelul uleiului hidraulic. Verificaţi nivelul agentului de frânare. Verificaţi uzura barelor de etanşare, în caz că este necesar înlocuiţi-le Verificaţi şi ungeţi capacul rezervorului. Întreţinere la fiecare 50 de ore de funcţi- onare: Goliţi apa din separatorul de apă-moto- rină. Întreţinere după uzură: Înlocuiţi barele de etanşare. Reglaţi şi eventual schimbaţi garniturile laterale. Înlocuiţi cilindrul de măturare. Înlocuiţi mătura laterală. Notă: Descrierea o găsiţi în capitolul Lu- crări de întreţinere. Întreţinere după 50 de ore de funcţiona- re: Comandaţi prima întreţinere de la servi- ciul pentru clienţi, conform listei de in- specţii. Întreţinere după 250/500/1000/1500/2000 ore de funcţionare: Comandaţi prima întreţinere de la servi- ciul pentru clienţi, conform listei de in- specţii. Notă: Pentru a avea dreptul la garanţie, în perioada de garanţie toate lucrările de ser- vice şi de întreţinere trebuie să fie efectuate de un service Kärcher autorizat, conform caietului de service. Pregătirea: Amplasaţi maşina de măturat pe o su- prafaţă plană. Rotiţi cheia de contact în poziţia 0 şi apoi scoateţi-o. Blocaţi aparatul folosind frâna de imobi- lizare. PERICOL Pericol de accidentare! Dacă rezervorul de mizerie este ridicat introduceţi întotdeauna ştiftul de sigu- ranţă. Aplicaţi siguranţa doar în afara zonei de pericol. 1 Suport ştift de siguranţă 2 Ştift de siguranţă Rabataţi în sus ştiftul de siguranţă pen- tru golire superioară şi introduceţi-l în suport (asiguraţi-l). Oprirea aparatului Transportul Depozitarea aparatului Scoaterea din funcţiune Îngrijirea şi întreţinerea Observaţii generale Curăţarea Curăţarea interiorului aparatului Curăţarea exteriorului aparatului Intervale de întreţinere Întreţinerea de către client Întreţinerea de către service Lucrări de întreţinere Măsuri de siguranţă generale 274 RO- 8 Când umblaţi cu acumulatorii, respectaţi neapărat următoarele avertismente: PERICOL Pericol de explozie! Utilizaţi doar baterii cu capac de bornă! Înlocuiţi capacul bornei dacă există pierderi! PERICOL Pericol de explozie! Nu aşezaţi unelte sau obiecte similare pe acumulator. Pericol de scurtcircuit şi explozie. PERICOL Pericol de accidentare! Nu lăsaţi să ajungă plumb pe răni. După ce lucraţi cu bateriile, spălaţi-vă mereu pe mâini. PERICOL Pericol de incendiu şi explozie! Este interzis fumatul şi folosirea focului deschis. Încăperile unde se încarcă acumulatori trebuie să fie bine aerisite, deoarece în timpul încărcării se formează un gaz puternic exploziv. PERICOL Pericol de arsuri cauzate de acizi! Dacă v-aţi stropit cu acid în ochi sau pe piele, clătiţi cu multă apă.

Apoi mergeţi imediat la un medic. Spălaţi cu apă hainele contaminate. 1 Pol pozitiv 2 Capacul bornei 3 Pol negativ Introduceţi acumulatorul în suport. Înşurubaţi bine elementele de fixare de pe fundul acumulatorului. Conectaţi borna polului (cablu roşu) la polul pozitiv (+). Conectaţi borna polului la polul negativ

Puneţi la loc capacele bornelor. Controlaţi polii acumulatorului şi borne- le pentru a vedea dacă au protecţie su- ficientă prin grăsime pentru poli. PRECAUŢIE Pericol de deteriorare! La acumulatoarele cu acid, nivelul lichi- dului trebuie controlat periodic. Scoateţi toate capacele celulelor. Luaţi o mostră din fiecare celulă cu aju- torul dispozitivului de control pentru acid. – Acidul dintr-o baterie încărcată în totali- tate are la 20 °C o sarcină specifică de 1,28 kg/l. – Acidul dintr-o baterie încărcată parţial are o sarcină specifică între 1,00 şi 1,28 kg/l. – Greutatea specifică a acidului trebuie să fie egală în toate celulele. Introduceţi mostra de acid înapoi în aceeaşi celulă. Dacă nivelul de lichid este prea scăzut, adăugaţi apă distilată până la marcaj. Încărcaţi acumulatorul. Înşurubaţi capacele celulelor. PERICOL Pericol de accidentare! Respectaţi indicaţiile de siguranţă atunci când umblaţi cu bateriile. Res- pectaţi instrucţiunile de utilizare ale pro- ducătorului încărcătorului. PERICOL Pericol de deteriorare! Încărcaţi acumulatorul numai cu un în- cărcător adecvat. Scoateţi toate capacele celulelor. (doar în cazul bateriei cu întreţinere su- mară) Legaţi polul pozitiv al încărcătorului la borna pozitivă a acumulatorului. Legaţi polul negativ al încărcătorului la borna negativă a acumulatorului. Introduceţi ştecherul în priză şi porniţi încărcătorul. Încărcaţi acumulatorul la cea mai mică intensitate posibilă. Când acumulatorul este încărcat, mai întâi deconectaţi încărcătorul de la re- ţeaua de curent şi apoi de la acumula- tor. Înşurubaţi capacele celulelor. (doar în cazul bateriei cu întreţinere su- mară) Decuplaţi clema de la polul negativ (-). Decuplaţi clema de la polul pozitiv (+). Slăbiţi elementele de fixare de pe fun- dul acumulatorului. Scoateţi bateria din suportul bateriei. Îndepărtaţi bateria uzată conform regle- mentărilor legale. PERICOL Pericol de arsuri! Lăsaţi motorul să se răcească. Verificaţi nivelul uleiului de motor după ce au trecut cel puţin 5 minute de la oprirea motorului. 1 Capac de umplere ulei (motor) 2 Jojă de ulei Scoateţi joja de ulei. Ştergeţi joja şi introduceţi-o la loc. Scoateţi joja de ulei. Citiţi nivelul de ulei. Introduceţi joja la loc. Uleiul de motor, păcura, motori- na şi benzina nu trebuie să ajungă în mediul înconjurător. Protejaţi solul şi eliminaţi uleiu- rile folosite într-un mod ecolo- gic. Măsuri de siguranţă acumulatori Respectaţi indicaţiile de pe acumulator, din instrucţiunile de utilizare şi din manualul de utilizare ale vehiculului! Purtaţi protecţie pentru ochi! Ţineţi copiii departe de acizi şi acumulatori! Pericol de explozie! Este interzisă folosirea focului deschis, provocarea de scântei şi fumatul! Pericol de accidentare! Prim ajutor Simbol de avertizare Scoaterea din uz Nu aruncaţi acumulatorii în gu- noiul menajer! Introducerea şi conectarea acumulatorului Verificarea şi corectarea nivelului de lichid al acumulatorului Încărcarea acumulatorului Demontarea bateriei Verificarea nivelului uleiului de motor şi adăugarea uleiului 275RO- 9 – Nivelul de ulei trebuie să fie între mar- cajele „MIN” şi „MAX”. – Dacă nivelul de ulei este sub marcajul „MIN”, completaţi cu ulei de motor. – Nu depăşiţi marcajul „MAX”. Deşurubaţi capacul de umplere ulei. Adăugaţi ulei de motor. Pentru tipurile de ulei vezi capitolul Date tehnice. Închideţi capacul de umplere ulei. Aşteptaţi cel puţin 5 minute. Verificaţi nivelul uleiului de motor. PRECAUŢIE Pericol de arsuri din cauza uleiului de mo- tor fierbinte! Lăsaţi motorul să se răcească. Pregătiţi un vas colector pentru cel pu- ţin 6 litri de ulei de motor. Lăsaţi motorul să se răcească. Deşurubaţi şurubul de evacuare a uleiului. Deşurubaţi capacul de umplere ulei. Goliţi uleiul. 1 Filtru ulei 2 Filtru de combustibil Desfaceţi filtrul de ulei. Curăţaţi suportul şi suprafeţele de etan- şare. Înainte de a asamblare, ungeţi garnitu- ra filtrului de ulei nou cu ulei. Introduceţi noul filtru de ulei şi strângeţi- l cu mâna. Înşurubaţi şurubul de evacuare a uleiu- lui cu tot cu garnitura nouă. Cuplu de strângere: 25 Nm Adăugaţi ulei de motor. Pentru tipurile de ulei şi cantităţi vezi capitolul Date tehnice. Închideţi capacul de umplere ulei. Lăsaţi motorul să funcţioneze aprox. 10 secunde. Verificaţi nivelul uleiului de motor. Verificaţi filtrul de carburant în privinţa murdăririi. Curăţaţi, dacă este nevoie filtrul de car- burant şi suportul filtrului, schimbaţi fil- trul, dacă este nevoie. 1 Robinet combustibil 2 Filtru de combustibil Închideţi robinetul de combustibil. Deşurubaţi filtrul de combustibil şi înlo- cuiţi-l. 1 Robinet combustibil 2 Filtru de combustibil INDICAŢIE Înainte de montare umpleţi filtrul de com- bustibil cu motorină. Înşurubaţi la loc noul filtru de combusti- bil. Strângeţi filtrul de combustibil cu un cu- plu de 20Nm. Deschideţi robinetul de combustibil. 1 Robinet combustibil 2 Recipient de separare 3 Separator de apă Închideţi robinetul de combustibil. Deşurubaţi şi goliţi recipientul de sepa- rare. Înşurubaţi-l la loc. Deschideţi robinetul de combustibil. INDICAŢIE Rezervorul de murdărie nu poate fi în pozi- ţie ridicată. Deschideţi capacul motorului. 1 Vizor 2 Manometru 3 Capac de închidere, orificiu de umplere a uleiului Verificaţi nivelul uleiului hidraulic prin vi- zor. – Nivelul de ulei trebuie să fie între mar- cajele „MIN” şi „MAX”. – Dacă nivelul de ulei este sub marcajul „MIN”, completaţi cu ulei hidraulic. Deşurubaţi capacul de închidere a orifi- ciului de umplere a uleiului. Curăţaţi zona de umplere. Completaţi cu ulei hidraulic. Pentru tipurile de ulei vezi capitolul Date tehnice. Înşurubaţi capacul de închidere al orifi- ciului de umplere a uleiului. INDICAŢIE Dacă manomentrul indică o presiune ridi- cată a uleiului hidraulic, filtrul de ulei hi- draulic trebuie schimbat de către serviciul pentru clienţi Kärcher. Schimbaţi uleiul de motor şi filtrul de ulei Verificarea filtrului de combustibil Schimbarea filtrului de combustibil Evacuarea apei de condens de la separatorul de apă pentru motorină Verificarea nivelului uleiului hidraulic şi adăugarea uleiului 276 RO- 10 INDICAŢIE Întreţinerea instalaţiei hidraulice va fi efec- tuată numai de către un service Kärcher autorizat. Blocaţi aparatul folosind frâna de imobi- lizare. Porniţi motorul. Verificaţi toate furtunurile hidraulice şi racordurile pentru a vedea dacă sunt etanşe. PERICOL Pericol de arsuri şi opărire! Lăsaţi radiatorul să se răcească cel pu- ţin 20 minute. Verificaţi nivelul apei de răcire la rezer- vorul de compensare (nivelul de apă trebuie să fie între marcajele MIN şi MAX). Curăţaţi lamelele de răcire. Verificaţi toate furtunurile de apă de ră- cire şi racordurile pentru a vedea dacă sunt etanşe. Curăţaţi ventilatorul. Porniţi motorul. Ridicaţi rezervorul de murdărie în pozi- ţia finală. Opriţi motorul. Blocaţi aparatul folosind frâna de imobi- lizare. Introduceţi ştiftul de siguranţă pentru golire superioară. Îndepărtaţi benzile sau şnururile prinse în cilindrul de măturare. Scoateţi ştiftul de siguranţă. Porniţi motorul. Coborâţi rezervorul de murdărie până în poziţia finală. Opriţi motorul. 1 Cheie 2 Înveliş lateral Ridicaţi rezervorul de mizerie şi asigu- raţi-l cu ştiftul de siguranţă. Deschideţi învelişul lateral cu cheie. 1 Colier 2 Piuliţă fluture 3 Garnitură laterală Deşurubaţi piuliţele fluture. Scoateţi colierul. Deşurubaţi piuliţele fluture ale plăcii de prindere de la garnitura laterală şi scoa- teţi placa de prindere. Trageţi garnitura laterală spre exterior. Deşurubaţi şurubul de fixare de la su- portul cilindrului de măturare şi rabataţi suportul în afară. Scoateţi cilindrul de măturare. Poziţia de montare a cilindrului de măturare în direcţia de deplasare (imagine de sus) Notă: Atenţie la poziţia garniturii de perii la montarea noului cilindru de măturare. Montaţi noul cilindru de măturare. Ca- nelurile de pe cilindrul de măturare tre- buie aplicate camele pe culiselor alfate faţă în faţă. Indicaţie: Zona de măturare trebuie setată din nou după montarea noului cilindru de măturare. Verificaţi presiunea în anvelope. Opriţi suflanta de aspirare. Aduceţi maşina de măturat pe o supra- faţă plană şi netedă, acoperită în mod vizibil cu praf sau cretă. Coborâţi cilindrul de măturare cu mane- ta de operare şi lăsaţi-l să funcţioneze (timp de cca. 10 s) Ridicaţi cilindrul de măturare. Deplasaţi aparatul în spate. Verificaţi zona de măturare. Forma zonei de măturare trebuie să consti- tuie un triunghi dreptunghic echilateral, cu o lăţime de 80-85 mm. Reglaţi zona de măturare 1 Arc 2 Piuliţă de reglare 3 Contrapiuliţă 4 Bară filetată Reglaţi lăţimea zonei de măturare prin rotirea şurubului de reglare. Verificaţi zona de măturare. Verificaţi presiunea în anvelope. Ridicaţi măturile laterale. Aduceţi maşina de măturat pe o supra- faţă plană şi netedă, acoperită în mod vizibil cu praf sau cretă. Coborâţi mătura laterală cu maneta de comandă şi lăsaţi-o să funcţioneze cca. 10 secunde. Ridicaţi măturile laterale. Deplasaţi aparatul în spate. Verificaţi zona de măturare. Lăţimea zonei de măturare trebuie să fie în- tre 40-50 mm. Verificarea instalaţiei hidraulice Verificarea şi întreţinerea radiatorului de apă Verificarea cilindrului de măturare Înlocuirea cilindrul de măturare Verificarea şi reglarea zonei de măturare a cilindrului de măturare Verificarea şi reglarea zonei de măturare a măturilor laterale 277RO- 11 Corectaţi zona de măturare cu cele două şuruburi de reglare. Verificaţi zona de măturare. PERICOL Pericol de accidentare! Dacă rezervorul de mizerie este ridicat introduceţi întotdeauna ştiftul de sigu- ranţă. Aplicaţi siguranţa doar în afara zonei de pericol. Verificaţi presiunea în anvelope. Ridicaţi rezervorul de mizerie şi asigu- raţi-l cu ştiftul de siguranţă. Rabataţi în sus ştiftul de siguranţă pen- tru golire superioară şi introduceţi-l în suport (asiguraţi-l). 1 Suport ştift de siguranţă 2 Ştift de siguranţă Deschideţi învelişul lateral conform in- strucţiunilor din cap. „Înlocuirea cilin- drului de măturare“. Slăbiţi cele 6 şuruburi piuliţă ale plăcii de prindere laterale. Slăbiţi cele 3 piuliţe (SW 13) de la placa de prindere frontală. Apăsaţi în jos garnitura laterală (orificiu alungit) până la obţinerea unei distanţe de 1-3 mm faţă de podea. Înşurubaţi bine plăcile de prindere. Repetaţi procedeul pe cealaltă parte a aparatului. Amplasaţi maşina de măturat pe o su- prafaţă plană. Racordaţi aparatul de verificat presiu- nea la ventilul anvelopei. Verificaţi presiunea şi dacă e nevoie, corectaţi presiunea. Pentru presiunea corespunzătoare în anvelope vezi capitolul Date tehnice. Porniţi curăţarea manuală a filtrului. 몇 AVERTIZARE Pericol de accidentare! La efectuarea lucrărilor la instalaţia de filtrare purtaţi mască de protecţie. Res- pectaţi măsurile de siguranţă când ma- nipulaţi pulberile fine. Curăţaţi filtrul de praf cu butonul de cu- răţare a acestuia. Golirea rezervorului de mizerie. 1 Dispozitiv de închidere capac aparat 2 Capacul aparatului 3 Capacul filtrului Deschideţi zăvorul, pentru acesta deşu- rubaţi şurubul stea. Împingeţi în faţă capacul rezervorului. 1 Închizătoare capac filtru (2x) 2 Capacul filtrului Deschideţi închizătorul. Deschideţi capacul filtrului. 1 Bare de încărcare 2 Filtru de praf Verificaţi filtrul de praf, curaţaţi-l sau schimbaţi-l dacă este nevoie. Indicaţie Schimbarea filtrului de praf poate fi efectuată doar de către serviciul pentru clienţi Kärcher. Puneţi capacul filtrului la loc şi blocaţi-l. Cureaua trapezoidală trebuie să cedeze cca. 7-9 mm la o încărcare de 10 kg. Comandaţi reglarea tensionării curelei trapezoidale de către un service autori- zat. 1 Închizătoare 2 Carcasă filtru de aer Îndepărtaţi carcasa filtrului de aer. Înlocuiţi cartuşul filtrului de aer. Indicaţie: Poziţie de montare cu orificiul de evacuare spre jos (vezi figura). 1 Piuliţă fluture 2 Separator centrifugal Deşurubaţi piuliţa fluture de la separa- torul centrifugal. Curăţaţi separatorul centrifugal. Reglarea garniturilor laterale Verificarea presiunii în anvelope Curăţaţi manual filtrul de praf Verificarea/schimbarea filtrului de praf

Verificaţi şi reglaţi cureaua trapezoidală. Verificarea şi înlocuirea filtrului de aer Curăţaţi separatorul tip ciclon 278 RO- 12 1 Rezervor de compensare agent de răci-

Verificaţi nivelul de umplere cu motorul rece. Verificaţi nivelul de umplere a rezervo- rului de egalizare a agentului de răcire. Nivelul optim de agent de răcire trebuie să se afle între marcajul superior şi infe- rior. Deşurubaţi piuliţa moletată. Deschideţi capacul cutiei de siguranţe. Verificaţi siguranţele. Înlocuiţi siguranţele arse. Indicaţie: Folosiţi numai siguranţe care au aceleaşi valori. Indicaţie: Siguranţa FU 01 se află în spa- ţiul de motor. Verificaţi nivelul agentului de răcire Înlocuirea siguranţelor FU 01 Siguranţă principală 60 A FU 02 Claxon Radiator ulei hidraulic 20 A FU 03 Releuri de siguranţă Afişaj multifuncţional 10 A FU 04 Girofar 5 A FU 05 Releuri de siguranţă Decalaj de timp 25 A FU 06 Lumină cabină Ştergător de parbriz 10 A FU 07 Pompă de combustibil 10 A FU 08 Releuri de timp Comutator de contact al scaunului 3 A FU 09 Sistem de iluminare stânga 7,5 A FU 10 Sistem de iluminare dreapta 7,5 A FU 11 Iluminare de lucru faţă (fază scurtă) 10 A FU 12 Sistem vibrator 25 A FU 13 Semnal de mers înapoi 5 A 279RO- 13 Remedierea defecţiunilor Defecţiunea Remedierea Aparatul nu porneşte Aşezaţi-vă pe scaunul şoferului, comutatorul contactului scaunului devine activ. Pentru pornirea motorului trebuie să apăsaţi pedala de frână. Încărcaţi sau înlocuiţi acumulatorul Alimentaţi cu combustibil şi dezaeraţi sistemul de combustibil Înlocuirea filtrului de combustibil Verificaţi sistemul de conducte pentru combustibil, racordurile şi conexiunile, iar dacă este nevoie, reparaţi-le Luaţi legătura cu service-ul Kärcher autorizat Motorul rulează neuniform Curăţaţi filtrul de aer sau înlocuiţi cartuşul filtrului Verificaţi sistemul de conducte pentru combustibil, racordurile şi conexiunile, iar dacă este nevoie, reparaţi-le Luaţi legătura cu service-ul Kärcher autorizat Motorul este supraîncălzit Adăugaţi agent de răcire Clătiţi radiatorul Tensionaţi cureaua Luaţi legătura cu service-ul Kärcher autorizat Motorul rulează, dar aparatul se deplasează doar încet sau nu se deplasează deloc Eliberaţi frâna de imobilizare Împingeţi maneta de acceleraţie complet în faţă (turaţie mare). Verificaţi în privinţa benzilor şi şnururilor prinse. Luaţi legătura cu service-ul Kärcher autorizat Şuierat în instalaţia hidraulică Completaţi cu ulei hidraulic Luaţi legătura cu service-ul Kärcher autorizat Periile se rotesc doar încet sau nu se rotesc Împingeţi maneta de acceleraţie complet în faţă (turaţie mare). Verificaţi în privinţa benzilor şi şnururilor prinse. Luaţi legătura cu service-ul Kärcher autorizat Lipsă putere de aspiraţie sau pute- re prea mică în zona periilor Verificaţi, curăţaţi sau înlocuiţi filtrul de praf. Luaţi legătura cu service-ul Kärcher autorizat Aparatul face praf Reglarea garniturilor laterale Porniţi suflanta Verificaţi, curăţaţi sau înlocuiţi filtrul de praf. Schimbaţi garniturile cutiei cu filtre Deschideţi clapeta rezervorului. Luaţi legătura cu service-ul Kärcher autorizat Unitatea de măturare lasă mizeriile pe jos Goliţi rezervorul de mizerie Verificaţi, curăţaţi sau înlocuiţi filtrul de praf. Înlocuiţi cilindrul de măturare Reglaţi zona de măturare Înlocuiţi benzile de garnitură a rezervorului de murdărie Eliminaţi blocarea cilindrului de măturare Deschideţi clapeta rezervorului. Luaţi legătura cu service-ul Kärcher autorizat Rezervorul de mizerie nu se ridică sau nu coboară Împingeţi maneta de acceleraţie complet în faţă (turaţie mare). Luaţi legătura cu service-ul Kärcher autorizat Capacul rezervorului se deschide. Luaţi legătura cu service-ul Kärcher autorizat Defecţiuni ale componentelor acţi- onate hidraulic Luaţi legătura cu service-ul Kärcher autorizat 280 RO- 14 Date tehnice KM 150/500 R D Classic Datele aparatului Viteza de deplasare, înainte km/h 12 Viteza de deplasare, în spate km/h 12 Capacitatea de urcare (max.) % 18 Capacitate de suprafaţă fără mături laterale m

/h 14400 Capacitate de suprafaţă cu mături laterale m

/h 18000 Lăţimea de lucru fără măturile laterale mm 1200 Lăţimea de lucru cu măturile laterale mm 1500 Clasa de protecţie, protecţie la stropi -- IPX 3 Durata de funcţionare când rezervorul este plin h 6,5 Motorul Tip -- YANMAR 3TNV76A Model -- motor Diesel în patru timpi, cu 3 cilindri

Emisii conform procedurii de măsurare din Regulamentul UE 2016/1628 (nivelul V) g/kWh 932,0 Mod de răcire -- răcire cu apă Sensul de rotaţie -- în sens opus acelor de ceasornic Orificiu mm 70 Cursă mm 82 Capacitate cilindrică cm

Cantitatea de ulei l 3,5 Turaţia 1/min 2500 Turaţie maximă 1/min 2500 Turaţia de mers în gol 1/min 1300 Putere max. kW/PS 15,8 / 21,5 Cuplu maxim la 2400-2900 1/min Nm 84,1 Filtru de ulei -- Cartuş filtru Filtru de aer cu aspirare -- Cartuş filtru interior, cartuş filtru exterior Filtru de combustibil -- Cartuş filtru Instalaţie electrică Acumulator V, Ah 12, 62 Generator, curent trifazic V, A 12, 55 Demaror -- Demaror electric Instalaţia hidraulică Cantitatea de ulei în toată instalaţia hidraulică l 35 Cantitatea de ulei în rezervorul hidraulic l 28 Tipuri de ulei Motor (peste 25 °C) -- SAE 30, SAE 10W-30, SAE 15W-40 Motor (de la 0 până la 25 °C) -- SAE 20, SAE 10W-30, SAE 10W-40 Motor (sub 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40 Sistem hidraulic -- HV 46 Rezervor de mizerie Înălţime de descărcare max. mm 1470 Volumul rezervorului de mizerie l 500 Cilindru de măturare Diametrul cilindrului de măturare mm 380 Lăţimea cilindrului de măturare mm 1200 Turaţia 1/min 360 Zonă de măturare mm 80 Mătura laterală Diametrul măturii laterale mm 600 Turaţie (fără trepte) 1/min 0 - 54 Anvelope 281RO- 15 Prin prezenta declarăm că aparatul desem- nat mai jos corespunde cerinţelor funda- mentale privind siguranţa în exploatare şi sănătatea incluse în directivele UE aplica- bile, datorită conceptului şi a modului de construcţie pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declaraţie îşi pierde valabilitatea. Semnatarii acţionează în numele şi prin îm- puternicirea Consiliului director. Reprezentant autorizat cu eliberarea docu- mentelor S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2020/01/01 Dimensiune faţă -- 5.00-8 10PR Dimensiune spate -- 4.00-8 8PR Frâne Roţi faţă -- mecanică Roată din spate -- hidrostatic Sistem de filtrare şi aspirare Model -- Filtru buzunar Turaţia 1/min 2900 Suprafaţa de filtrare a filtrului de praf fin m

Subpresiune nominală a sistemului de aspirare mbar 18,5 Debitul nominal al sistemului de aspirare m

/h 1650 Sistem vibrator -- Electromotor Condiţii de mediu Temperatura °C între -5 şi +40 Umiditatea aerului, fără condens % 0 - 90 Valori determinate conform EN 60335-2-72 Emisia de zgomote Nivel de zgomot L

dB(A) 3 Nivelul puterii energiei L

dB(A) 102 Vibraţii aparat Valoarea vibraţiei mână-braţ m/s

1,2 Nesiguranţă K m/s

0,2 Dimensiuni şi masa Lungime x lăţime x înălţime mm 2442x1570x1640 Rază de viraj dreapta mm 1515 Rază de viraj stânga mm 1600 Masa în stare goală kg 1394 Masa totală maximă autorizată kg 2240 Greutate admisă pe axa din faţă kg 1408 Greutate admisă pe axa din spate kg 832 Capacitate rezervor de combustibil, Diesel l 26 Ne rezervăm dreptul de a efectua modificări tehnice! Declaraţie UE de conformitate Produs: Maşină de măturat şi as- pirat cu post de conduce-
