MANUAL DE UTILIZARE KM 130300 R D Classic Kärcher

Protectia mediuluihinconiură-

tor. RO 1

Garantie RO1

Simboluri din manualul de

utilizare. RO 1

Simboluri pe aparat . . . RO 1

Utilizarea corectá. RO 2

Utilizare eronata previzibila RO 2

Indicati di siguranta pentru

utilizare. RO 2

Indicati di siguranta pentru

regimul de deplasare . . . RO 2

Aparate cu motor cu com

bustie RO 2

Aparate cu golire pe partea

inferioara RO 2

Aparate cu acoperis de pro

tectie RO2

Indicati di siguranta pentru

transportul aparatului . . . RO 2

Indicati di siguranta pentru

intretinere s ingrijire RO3

Functionarea RO3

Inaine de punerea in functiune RO 5

Blocarea/deblocarea franei

de imobilizare. .RO 5

Deplasarea masinilor de ma

turat fara actionare proprie RO 5

Deplasarea aparatelor de

maturat cu actionare proprieRO 5

Punerea in functiune .RO5

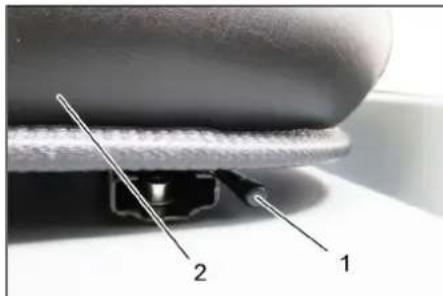

Reglarea scaunului soferuluiRO 5

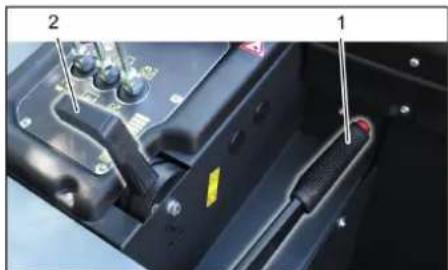

Pornirea aparatului. . . . RO 5

Deplasarea aparatului . . RO 6

Regim de maturare .RO6

Golirea rezervorului de mi

zerie RO6

Oprirea aparatului . . . . RO 7

Transportul RO7

Depozitare/scoatere din functiu

ne. RO 7

Ingrijirea sintretinerea .RO7

Inainte de prima utilizes a aparatului dvs.citi acest instruciunil original, respectati instructiunile cuprinse in acesta si pstraI pentru intrebuintaarea ulterioara sau pentru urmatorii posesori.

Observati generale

Dacà la despachetare constatai deteriorari aparute in timul transportului, luati legatura cu magazinul.

• Placutele de averizare si cu indicatori montate pe aparat contin informatii importante pentru Utilizarea in condiţii de siguranta.

• In afarà de indicateiile din instructiunile de utilizesare, este necessitiesa fie luate in considerare si prescriptiile generale privind protectia muncii si prevenirea accidentelor de munca, emise de organele de reglementare.

Protectia mediului inconjurator

Materiaele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate in gunoiul menajer, ci trebuie duse la un centru de colectare s revalorificare a deseurior.

Aparatele vechi contin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. De aceea va rugam sa eliminati aparatele vechi prin sistemele de colectare corespunzatoare.

Uleiul de motor, motorina sibenzina nu trebuie sa ajungain mediu. Protejati solui si eliminati uleiurile folosite intr-un mod ecologic.

Observazioni referitoare la materialele continu (REACH)

Informati actuale referitoare la materialele

continue puteti gasi la adresa:

In ficare tara sunt valabile conditiile de garantie publicate de distribuitorul nosru din tara respectiva. Eventuale defectiuni ale acestui aparat, care survin in perioada de garantie si care sunt rezultatul unor defecte de fabricatie Sau de material, vor fi remediate gratuite. Pourra putea beneficia de garantie, prezentati-va cu chitanca de cumpara rare la magazin sau la cea mai apropriata unitate de service autorizata.

Simboluri din manualul de'utilizare

PERICOL

Atrage atentia asupra unui pericol iminent, care duce la vatakari corporale grave saumoarte.

△AVERTIZARE

Atrage atentia asupra unei posibile situatu periculoase, care ar putea duce la vatamari corporale grave sau moarte.

△PRECAUTIE

Indica o posibila situatie periculoasa, care ar putea duce la vatamari corporale usoare sau pagube materiale.

ATENTIE

Indicatie referitoare la o posibila situatie periculoasa, care ar putea duce la pagubematerialie.

Simboluri pe aparat

	Pericol de arsuri din caza suprafețelor fierbinti! Inainte de a efectua lucrari la aparat, lasați sistemul de evacuire a gazelor să se racească.
	Efuctuți lucrărie le acest aparat înotdeauna cu ma-nuși potrivite.
	Pericol de strivire din cauza prinderișintré piesele mobile ale autovehiculelor.
	Pericol de accidentare din cauza componentelor mobi-le. Nu introducițișna.
	Pericol de incendiu. Nu aspi-rai obiecte aprinse Sau in-candescente.
	Actionare cu Ianț/Punct de ancorare
	Puncte de fixare a cricului
	Inclințaia maximă a solului in cazul deplasării cu rezervorul de mizerie în posizție ridicata.
	Urcăți numai pe pante de până la 18% în direcția de deplasare.
	Pericol de deteriorare! Nu spălăti filtrul de praț.

Utilizarea corectă

Maśina de māturat este prevžutā pentru uzul casnic.si pentru urmátoarele suprafete:

parcari
suprafete de productie
suprafete logistice
■ hoteluri
■ magazine
magazii
trotuare
Utilizati incest aparat de maturat exclusive in conformitate cu datele din aceste instructiuni deutilizare.

Utilizarea in orice alt mod decat cel descris mai sus este considerata improprie. Producatorul nu-si asuma responsabilitatea pentru pagube produse ca urmare a utilizarii improprii, riscurile revenindu-i in intregime utilizatorului.

Nuefectuati modificari ale aparatului.
Maśina de maturat este prevăzūtă numai pentru aspirarea suprafetelor de podea specificate in manualul de utilizare.
Deplasarea se va face numai pe suprafetele specifie de proprietar sau de representantul acestua pentru folosi-rea masinii.
In general: nu lasati in apropierea aparatului substante uor inflamabile (peri col de explozie/incendiu).

Utilizare eronata previzibla

Nu maturati/ aspirati niciodata lichide explosive, gaze inflamabile, precum si acizi nediluati si solvent! Aici se include benzina, diluantii tau pacura, care im-preună cu aerul aspirat pot forma vapori tau amestecuri explozibile, in plus mentionam acetona, acizii nediluati si solventi, deoarece ele ataca materiale- le folosite la acest aparat.
Nu maturati/aspirati niciodata pulberi metalice reactive (ex. aluminiu, magnesiu, zinc), acestea formează gazeexplozive in combinatie cu solutii de curat puternic alcaline sau acide.
Nu maturi/aspirati obiecte aprinse sau incandescente.
Aparatul nu este adecvat pentru maturarea substantelor nocive.
Nu este permisa'utilizarea aparatului in spatji inchise.
Nu stati in zona periculoasa. Este interzisa utilizesa in incaperi unde exista pericol deexplozie.
Nueste permisa transportarea pasagerilor pe vehicul.
Impingerea/tractarea sau transportarea obiectelor cu acest aparat sunt interzi-se.

Materialadecvcate

■ asfalt
podele industriale
sap
beton
dale de piatra

Másuri de siguranta

Nuutilizatiaparatulfaracoperisde protectieimpotrivabobjectelorincadere in zonele unde exista pericolul accidentari operatorului prin objectele cazatoare.
Operatorul trebuie sa foloseasca aparatul conform specifica'ilor acestua. Acesta trebuie sa respecte conditiiile locale si in timpul utilizarii sa fie atent la terti, in special la copii.
Trebuie respectate masurel, regulile si prevederile valabile pentru vehicule.
Inainte de inceperea lucrului, operatorul trebuie să se asigure,ătoate dispositivele de protectie sunt montate sifunctionează in mod corespunzător.
Operatrorul aparatului este responsabil pentru accidentele care implică alte persone sau proprietatea acestora.
Aveti grijca operatorul sa poarte haine stramte. Operatorul trebuie sa poarte de asemenea pantofi rezistenti si sa evite hainele largi.
Inainte de pornography verificati imediata apropiere a aparatului (de ex. copii). Aveti grija sa existe o buna vizilitatie!
Nu lasati aparatul nesupravegheat in temp ce motorul este in functiune. Oper-. ratorul poate pärasi aparatul abia dupa ce motorul a fost oprit, aparatul a fost imobilizat si cheia a fost scoasa.
Pentru a preveni folosirea aparatului de personane neautorizate, scoatei cheia aparatului.
Aparatul poate fi folosit numai de persone instruite in manipularea acestuia sau care si-au dovededit abilitatea de a opera aparatul si au fost insarcinate in mod expres cu utilizarea aparatului.
Aparatul nu este destinat pentru a fi fosit de persone (inclusiv copii) cu capacitate psihice, senzoriale sau mintale limitate sau de persone, care nu dispun de experienta si/sau cunoistinta necessara, cu exceptia acelor cazuri, in care ele sunt supravegheate de o persona responsabila de siguranta lor sau au fost instruite de catre acestapersona in privinta utilizarii aparatului.
Nu lasatopii nesupravegheati, pentru a va asigura, ca nu se joaca cu aparatul.

Indicati de siguranta pentru regimul de deplasare

PERICOL

Pericol de accidentare 山 di raniire!

Adaptati viteza de deplasare la conditi-le de drum.
Pericol de rasturnare in cazul unor pante prea mari.
Urcati numai pe pante de pàna la 18% in directa de deplasare.
Pericol de rasturnare in cazul in care suprafata nu este stabilia.
Misca ti aparatul numai pe suprafete stabile.

Pericol de rasturnare in cazul unei inclinari laterale prea mari.
In directa perpendiculara pe directia demers urcati numai pe pante de panla maxim 10%

Aparate cu motor cu combustie

Pericol

Pericol de accidentare!

Nu este permisa obturarea orificiului de evacuare a gazelor.
Nu va aplecati deasupra orificiului de evacuare a gazelor si nu puneti manape acesta (pericol de arsuri).
Nu atingeti motorul de actionare (pericol de arsuri).
Gazele de apament sunt toxicice si nocive, ele nu trebuie inhale.
Motorul functioneza din inertie 3-4 secunde dupa ce a fost oprit. In acest interval nu va apropriati de zona sistemului de actionare.

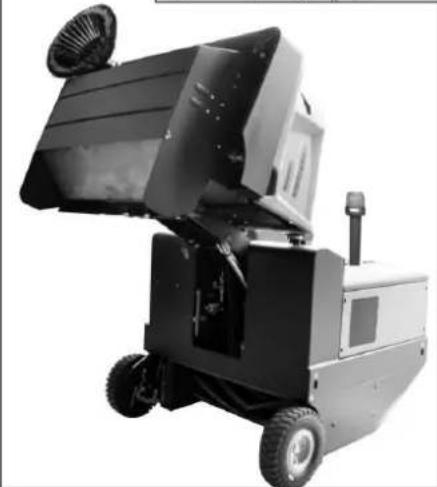

Aparate cu golire pe partea inferioara

PERICOL

Pericol de accidentare!

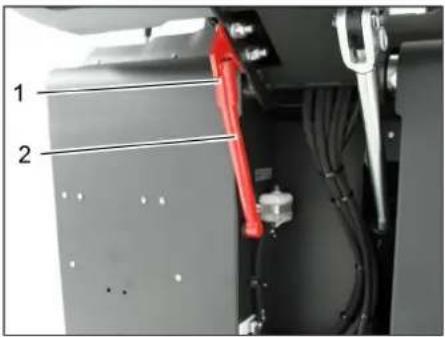

In cazul lucrarilor la clapeta de golire superioara ridicati de tot rezervorul de mizerie si asigurati-1.
Aplicati sigurantha doar in afara zonei de pericol.

Aparate cu acoperis de protectie

INDICATIE

Indicati de siguranța pentru transportul aparatului

Fineti cont de greutatea in stare goala (greutatea de transport) a aparatului in cazul transportului pe trailere sau alte autovehicule.
Pentru transportarea aparatului deconnectati bateria sifixati-1 in modsigur.

Indicati de siguranta pentru intreinere si ingrijire

Inaintea curatarii si intretinerii aparatu-lui, a inlocuirii componentelor saa trecerii la alta functie, aparatul trebuie oprit si trebuie scoasa cheia de contact.
In cazul lucrarilor la instalata electrica decuplati accumulatorul.
Curățarea aparatului nu trebuie să se facă cu furtunul Sau cu jet de apă la presiune inaltă (pericol de scurtcircuit Sau alte deteriorăr).
Reparatiile vor fi efectuate numai de service-uri autorizate sau de specialisti in domeniu care cunosc normele de protectie relevante.
Aparatele trebuie sa fie verificate din punctul de vedere al sigurantei in exploatare in functie de reglementarile locale pentru aparatele de uz commercial folosite in mai multe locuri.
Efectuati lucrarela acesst aparat intotdeauna cu manusi potrivite.

Functionarea

Maśina de máturat functioneaza dupa principaliul fārasului.

• Cilindrul de maturare rotativ transporte murdaria direct in rezervorul de murdarie.
• Matura laterala curata colture si mu-chiile de pe suprafata de maturat si transporta murdaria pe banda cilindrului de maturare.

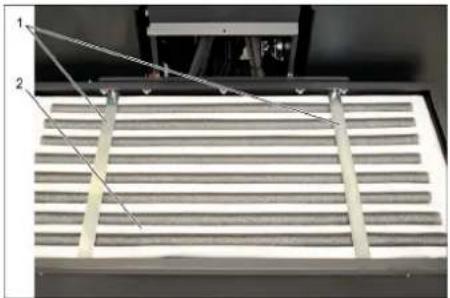

• Praful fin este aspirat de suflanta de aspirare prin filtrul de praf.

Indicatiu referitoare la descarcare

PERICOL

Pericol de ranire si deteriorare a aparatului!

La incarcare tinei cont de greutatea aparatului.
Nu folositi un stivuitor, aparatul ar putea fi deteriorarat.

Greutate în stare Goală (fără ac-cesorii)	920 kg*
* Cu accesorile montate greutatea apar-tului este considerabil mai mare.

Pentru incarcarea aparatuluiutilizati orampaaou macara corespunzatoare!
Lautilizarea unei rampe aveti grijla urmatoarele: Garda la sol: 70~mm

1 Capac rezervor
2 Scaun (cu comutator de contact)
3 Volan
4 Separator centrifugal
5 Dispositiv de inchidere capac aparat
6 Capacul aparatului
7 Matură laterala, dreapta
8 Roata din fata

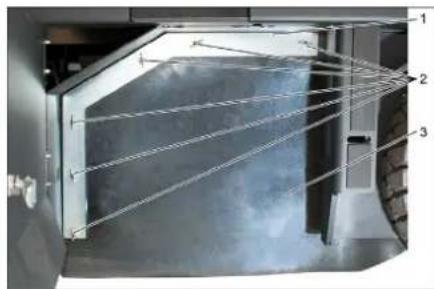

9 Acces cilindru de maturare
10 Punct de fixare
11 Placuta de tip
12 Girofar
13 Capotà drepta
14 Acoperis, stanga
15 Invelis de pupa
16 Roata din spate
17 Acoperis, stanga
18 Capotă stânga (capotă motor)

Echipament optional

Acoperis de protectie sofer	2.851-691.0
Lumini de lucru 2.851-279.0
Matură laterala, stânga 2.8	51-272.0

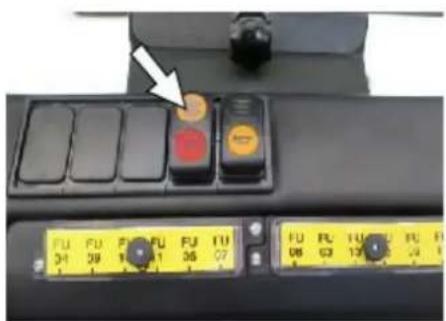

Panou operator

Figura 3

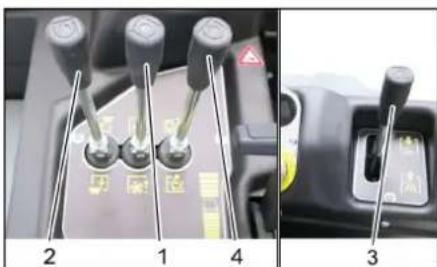

1 Manetá de operare
Ridicare/coborare cilindru de maturare
2 Manetá de operare
Ridicarea/coborarea rezervorului de mizerie
3 Manetá de operare
Ridicare/coborare maturalateral
4 Manetá de operare
Inchidere/deschiderecapacrezervu-lui
5 Lampi de control si afisaj
6 Comutator suflanta 山 system de curatare filtru
Positie centrala: Sistem de curatare filtru si suflantă oprite
Pozijie in spate: Suflantà pormita
Positie in fata: Sistem de curatare filtru pornit
7 Comutator claxon

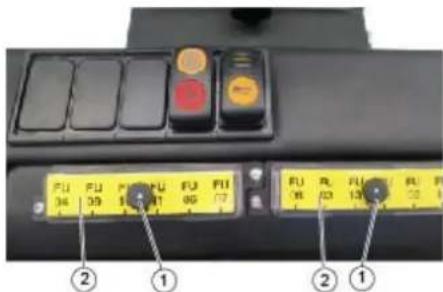

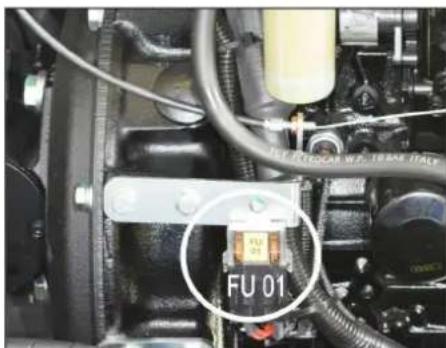

8 Sigurante

9 Contact aprindere

Simbol filament incandescent: Preincalzire la incandescenta

Positia 0: Oprire motor

10 Reglarea turatiei motorului
Manetă de acceleratie
11 Frana de imobilizare

Pedala

Figura C

1 Pedalà de frânare
2 Pedală de deplasare inainte/inapoi

Lampi de control si afisaj

Figura D

1 Contor ore de fonctionare
2 Lampă de averizare incârcare
3 Lampa de avertizare presiune ulei
4 Lampa de averizare temperatura apa de racire
5 Aer aspirat de motor
6 Lampa de averizare rezerva de combustibil
7 Lampa de control incalzire prin incandescenta
8 Lampă de control (nu este conectat)
9 Lampa de control lumini de positie/fazascurt (optional)
10 Indicator rezervor
11 Fara functie, lumineazao doar la pornirea motorului (autotest)
12 Fara functie
13 Fara functie
14 Fara functie

Inainte de punerea in functiune

Blocarea/deblocarea franei de immobilizare

Eliberati frana de imobilizare in timp ce tineti pedala de frana apasata.
Tragei frana de imobilizare in timpe tineti pedala de frana apasata.

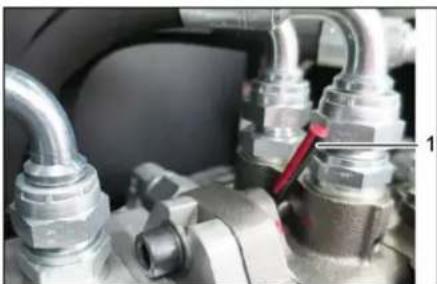

Deplasarea masinilor de maturat fara actionare proprie

1 Poztie superioara maneta de mers liber - aparatul poate fi impins

Deschideti capacul motorului.
Rotiji maneta de mers liber (rosie) in poziţia superioară.

ATENTIE

Nu deplasati maşa de maturare fara actionare proprie pe trasee mai lungi sau cu viteze peste 10 km/h.
După deplasarea aparatului rotiti inapoi maneta de mers liber.

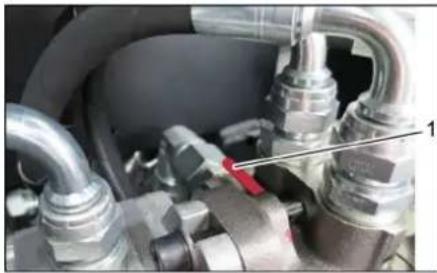

Deplasarea aparatelor de maturat cu actionare proprie

1 Maneta de mers in gol in positia de jos - aparatul este in stare de operare

Rotiti surubul de mers liber al pompei hidraulice inapoi pana la opritor in sensul acelor de ceas dupa impingerea masinii.

Punerea in functiune

Observatii generale

Inainte de punerea in functiune, citiji manualul de utiliser al producatorului motorului, accordand atentie speciala masurilor de siguranta.
Amplasati masina de maturat pe o suprafata plana.
Scoateti cheia de contact.
Blocati aparatul folosind frana de imobilizare.

Lucrari de verificare 山 intreinere

Zilnic inainteautilizarli

Verificati nivelul din rezervorul de combustibil.

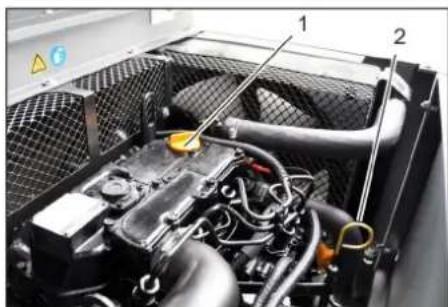

Verificazioni nivelul uleiului de motor.

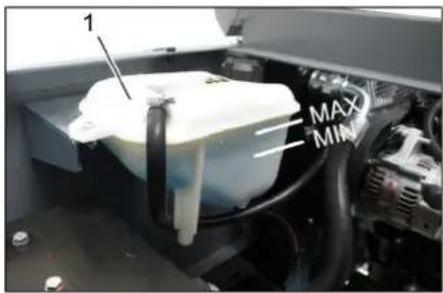

Verificazioni nivelul de umplere a rezervatorelui de equalizare a agentului de racire.

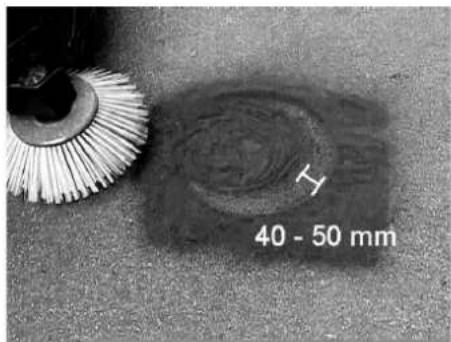

Verificatu cilindrul de maturare si matura laterala pentru a vedea dacă sunt uzate si dacă nu s-au prins benzi in ele.
Verificati rotil dacn nu s-au prins benzi in ele.

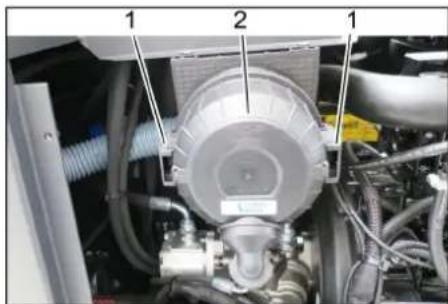

Verificati separatorul centrifugal, filtrul de aer, in caz ca este besoinar curatati-1.
Verificati functionarea tuturor elementelor de comanda.
Verificati aparatul in privinta deteriorarior.

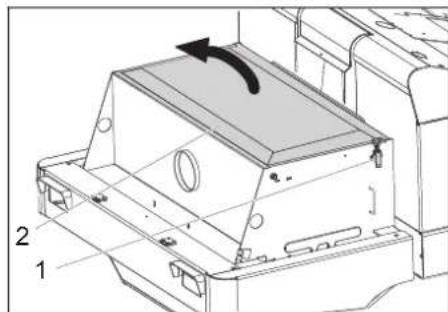

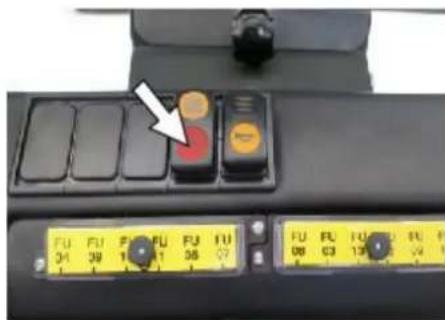

Curataj filtrul de praf cu butonul de curatare a acestua.

Nota: Descrierea o gasiti in capitolul ingrijarea si intretinerea.

Alimentarea cu combustibil

APERICOL

Pericol deexplozie!

Se va folosi numai combustibilul specificat in instructiunile de utiliser.
Nu alimentati cu combustibil in spatii in- chise.
Este interzis fumatul si folosirea focului deschis.
Aveti grijä sa nu ajunga combustibil pe suprafetele fierbinti.
Controlati nivelul de combustibil pe indicatorul rezervorului.
→ Opriti motorul.
Deschideti capacul rezervorului.
Alimentati combustibil Diesel.
Stergeti combustibilul varsat si inchideti capacul rezervorului.

Functionarea

Reglarea scaunului soferului

1 Manetã¢ntreureglarea scaunului
2 Scaun sofer

Tragei maneta pentru reglarea scaunului spre exterior.
Mutati scaunul, eliberati maneta si fi- xati-o.
→ Prin miscarea scaunului inainte si inapoi verificati dacă este blocat.

Pornirea aparatului

Notă: Aparatul este dotat cu un comutator de contact la scaun. La pârasirea scaunului de sofer aparatul se oprește.

1 Frana de immobilizare
2 Reglarea turatiei motorului

Asezati-vape scaunul soferului.
Blocati aparatul folosind frana de imobilizare.
Impingeti inainte reglajul pentru turatia motorului la 1/3.

Preinczire la incandescenta

Introduci cheia de contact in contact.
Roti cheia de contact in positia Gluhwendel". Lampa de preinczire este aprinsa.

Pornirea motorului

Pentru pornerea motorului trebuie sa apasati pedala de frană.
Cand lampa de preincalzire se stinge, rotiti cheia de contact in positia.
Dupa ce aparatul a pornit, eliberati cheia de contact.

Notă: Nu actionaţi demarorul mai mult de 10 secunde. Inainte de a actiona demarorul din nou, asteptaţi cel putin 10 secunde.

Deplasarea aparatului

1 Pedalà de frânare
2 Pedală „mers inainte"
3 Pedală „marşarier"

Impingeti inainte pana la capat regula-torul turatiei motorului (turatie de operare).
Apasati pedala de franare si tinej-o apasata.
Eliberati frana de imobilizare.

Deplasarea inaine

Apasati incet pedala de, mers inainte".

Deplasarea in spate

PERICOL

Pericol de accidentare!

Cand mergeti in spate, aveti grijsa nu periclitati nici o personan, eventual cereti instructaj in acest sens.
→ Apasati incet pedala de „mers in spate"

Manevrarea

Pedala de deplasare permite reglarea vitezei de deplasare fara trepe.
Actionarea brusca a pedalei trebuie evitata, deoarece acest lucru ar putea determina distrugerea instalatiei hidraulice.
Dacă puterea scade in pantă, eliberatiputin pedala.

Frānarea

Dacă eliberali pedala, aparatul este franat si se oprește singur.

Indicatie: Efectul de franare poate fi accentuat prin apasarea franei de picior.

Trecerea peste obstacole

Trecerea peste obstacole fixe de panla 70 mm:

Treceti incet si cu grijaja peste ele. Trecerea peste obstacole fixe de peste 70 mm:
Trecerea peste obstacole se va face numai folosind o rampa adevata.

Regim de maturare

ATENTIE

Nu maturi benzi de ambalare, sarme sau alte obiecte similare, deoarece acestea pot duce la deteriorarea mecanismului de maturare.

Notă: In timpul utilizării, filtrul de praf trebuie curătat la intervale regulate.

Indicatie: In cazul executarii de lucrari frec-vente in zone cu graf fin trebuie sa schimbai filtrul mai des.

Manetá de operare

1 Manetă de operare cilindru de maturare
2 Manetá de operare rezervor de mizerie
3 Manetá de operare maturi laterale
4 Manetă de operare clapetă rezervor

Manetade operare cilindru de maturare

Maneta de operare cilindru de maturare (1) in fata: cilindrul coboar.
Manetá de operare cilindru de maturare (1) in spate: cilindral se ridica.

Maneta de operare rezervor de mizerie

Manetá de operare rezervor de mizerie (2) in fata: rezervorul de mizerie coboara.
Manetá de operare rezervor de mizerie (2) in spate: rezervorul de mizerie se rida.

Manetă de operare maturi laterale

Manetä de operare cilindru de maturare (3) in fata: matura laterala coboara.
Manetă de operare cilindru de maturare (3) in spate: matura laterala se ridica.

Manetá de operare clapeta rezervor

Manetă de operare clapeta rezervor (4) in fata: clapeta rezervorului de mizerie se deschide.
Manetă de operare clapeta rezervor (4) in spate: clapeta rezervorului de mize-rie se inchide.

Maturarea godeleloruscate

Porniti suflanta.
In cazul curatarii suprafetelor:

Manetá de operare cilindru de maturare (1) in fata: cilindrul coboará.

Manetá de operare clapeta rezervor (4) in fata: capacul rezervorului se descri-ide.
La curatarea marginilor laterale: Maneta de operare cilindru de maturare (3) in fata: matura laterala coboara.

Maturarea podelelor umede sau uscate

Opritjsuflanta.
In cazul curatari suprafetelor: Maneta de operare cilindru de maturare (1) in fata: cilindral coboara.
Manetă de operare clapeta rezervor (4) in fata: capacul rezervorului se descri-ide.
La curatarea marginilor laterale: Maneta de operare cilindru de maturare (3) in fata: matura laterala coboara.

Golirea rezervorului de mizerie

PERICOL

Pericol de accidentare!

In timpul procesului de golire, in raza de actiune a utilajului nu trebuie sa se affle persone sau animale.
Pericol de răstumare!
Amplasati aparatul pe o suprafata plana n in timpul procesului de golire.

△AVERTIZARE

Pericol de strivire!
Nu introduci主管部门 entre tijele mecanismului de golire. Nu stationati sub rezervorul ridicat.

ATENTIE

Pericol de rànire ši deteriorare a aparatului!
Există pericolul aruncării cu obiecte maturate datorità rotirii cilindrului de maturare in timpul procesului de golire Mențenițo distanța corespunțatoare fată de cilindru.

Ridicatu cilindral de maturare si maturile laterale cu manetele de operare, pentru acesta impingeti manetele de operare (1 si 3) in spate.
Inchideti clapeta rezervorului, impingeti maneta de operare (4) in spate.

Ridicati rezervorul de mizerie, impingeti maneta de operare (2) in spate.
Apropiai-va incet de recipientul de colectare.
Blocati aparatul folosind frana de imobilizare.
Deschideci clapeta rezervorului, pentru acesta impingeti maneta de operare a clapetei rezervorului (4) in fatăși goliti rezervorul de mizerie.
Inchideti clapeta rezervorului, pentru acesta trageti maneta de operare a clapeiei rezervorului (4) in spate, până la capăt, să se blocheze.
Eliberati frana de imobilizare.
Indepa rati-vacncet de la recipientul de colectare.
Coboràti rezervorul de mizerie până la capăt, pentru acesta impingeti maneta de operare a rezervorului de mizerie (2) in fata

Oprirea aparatului

Ridicati cilindral de maturare si maturile laterale cu manetele de operare, pentru acesta impingeti manetele de operare (1 si 3) in spate.
Inchodeti clapeta rezervorului, impingeti maneta de operare (4) in spate.
Trageti regulatorul turatiei de motor in spate de tot.
Apasati pedala de franare si tinei-o apasata.
Blocati aparatul folosind frana de imobilizare.
Rotitji cheia de contact in posizja 0 si apoi scoatei-o.

Transportul

△PERICOL

Deteriorari intervenite in urma transportu-lui!

Tineti cont de greutatea in stare goala (greutatea de transport) a aparatului in cazul transportului pe trailere sau alto autovehicule.
In cazul transporte ai in vehicule asigurati aparatul contra deraparii si rastur-narii conform normelor in vigoare.
Rotitji cheia de contact in posizja 0 si apoi scoateti-o.
Blocati aparatul folosind frana de imobilizare.
Fixati aparatul de punctele de blocare folosind curele, franghii sau lanturi.
Fixati rotile aparatului cu o pană.
In timpul transportarii masinii de matur rat decuplate bateria.

Depozitare/scoatere din functiune

Amplasati masina pe o suprafata plana, intr-un mediu uscat fara pericol de inghet. Acoperiti-o pentru a o proteja de praf.
Ridicatu cilindrul de maturare si maturile laterale pentru a evita deteriorarea perilor.
Inchideti clapeta rezervorului.

Rotiji cheia de contact in positja 0 si apoi scoateti-o.
Blocati aparatul folosind frana de imobilizare.
Asigurataparatulpentruca snu se poata deplasa din greseală.

Dacă nu Utilizati mașina de matur pe o perioada mai indelungata, tineti cont si de urmátoarele:

→ Schimbaṭiuleiul de motor.
Cand urmeazaperoado de inghet, goli tapa de racire sau verificati dacan tine suficient antigel.
Curatai exteriorul si interiorul masinii de maturat.
Deconectati accumulatorul.

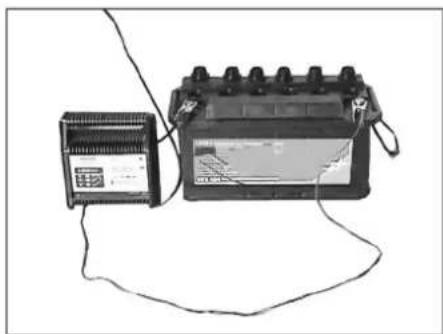

Incarcai accumulatorul si reincarcai-1 la un interval de aproximativ 2 luni.

Ingrijjirea 山 intretnerea

Pericol de deteriorare!
Curataea aparatului nu trebuie sa se faca cu furtunul Sau cu jet de apa la presiune inalt (pericol de scurcircuit Sau alto deteriorar).

Curatarea interiorului aparatului

PERICOL

Pericol de accidentare!

Purtatai masca de protectie impotrivaprafului si ochelari de protectie.
Curatai aparatul cu o carpa.
Curatati aparatul cu aer comprimat.

Curataea exteriorului aparatului

Curata ti aparatul la exterior cu o carpa umeda imbibata cu solutie de curatae usoara.

Nota: Nu utilizati agenti de curatare agresivi.

Intervale de intretinere

Nota: Contorul pentru orele de fonctionare indicatori intervalele de intrejinere.

Intretinerea de caret client

Notă: In cazul intreşinerii de CATRE client, toate lucrările de service Şi de intreşinere trebuie să fie efectuate de un specialist. Daca este nevoie, se poate apela la ajutorul unui partener Kärcher autorizat.

Lucrari de intretinere zilnice:

Verificati nivelul din rezervorul de combustibil.

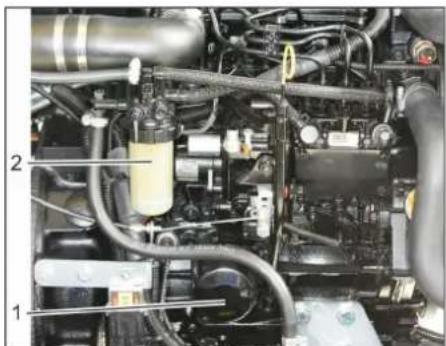

Verificati nivelul uleiului de motor.
Verificazioni nivelul de umplere a rezervorului de equalizare a agentului de raccire.
Verificazioni cilindrul de maturare si matura laterala pentru a vedea dacă sunt uzate si dacă nu s-au prins benzi in ele.

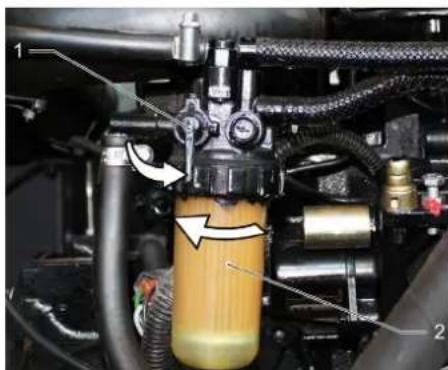

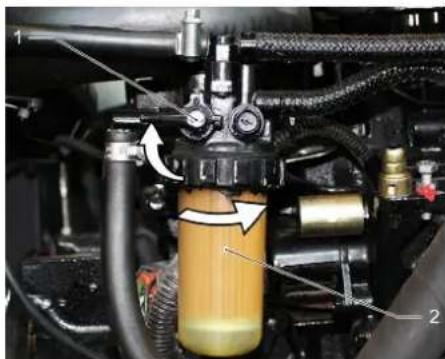

Verificati filtrul de combustibil.
Verificati separatorul centrifugal, filtrul de aer, in caz ca este besoinar curatati-l.
Verificati functionarea tuturor elementelor de comanda.
Verificati aparatul in privinta deteriorarior.

Lucrări de intreşinere saptamânale:

Curatai radiatorul de apa.
Curatai radiatorul de uei hidraaic.
Verificati instalata hidraulica.

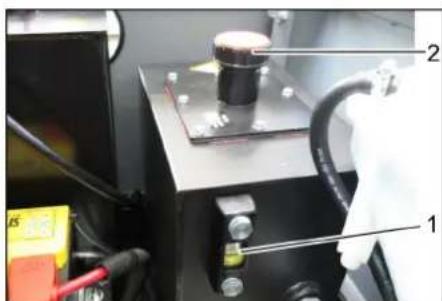

Verificati nivelul uleiului hidraclc.
Verificazioni nivelul agentului de franare.
Verificati uzura barelor de etansare, in caz ca este necessities inlocuti-le
Verificazioni ungeti capacul rezervorului. Intretinere la fiecare 50 de ore de funzioniare:

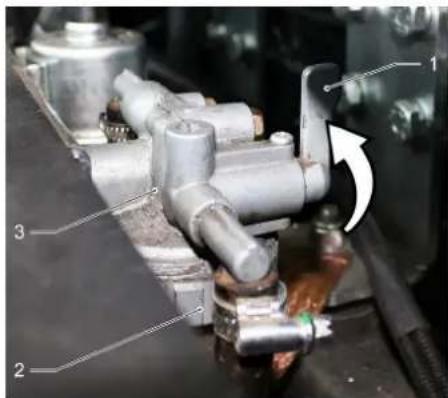

Golitapaindivseparatoruldeap-motorina.

Intretinere dupa uzura:

Inlocuiti barele de etansare.
Reglaji si eventual schimbati garniturile laterale.

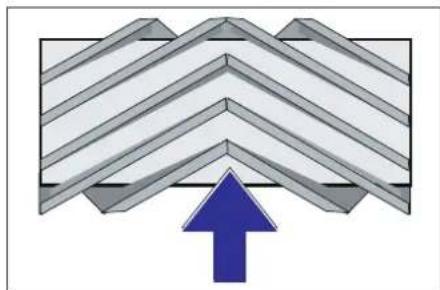

Inlocui ciindrul de maturare.
Inlocuti matura laterala.

Nota: Descrierea o gasi in capitolul Lucrari de intreinere.

Intretinerea de catre service

Notă: Penta a avea dreptul la garantie, in perioada de garantie toate lucrareile de service si de intreinere trebuie sa fie efectuate de un service Karcher autorizat, conform caietului de service.

Comandaţi prima intreşinere de la serviciul pentru clienti, conform liste de inspectii.

Intretinere dupa 250/500/1000/1500/2000 ore de fonctionare:

Comandaţi prima intreşinere de la serviciul pentru clienti, conform liste de inspectii.

Lucrari de intretinere

Pregatirea:

Amplasati masina de maturat pe o suprafata plana.
Rotiji cheia de contact in positja 0 si apoi scoateti-o.
Blocati aparatul folosind frana de imobilizare.

Māsuri de siguranta generale

PERICOL

Pericol de accidentare!

Dacă rezervorul de mizerie este ridicat introduciți intotdeauna stiftul de siguranta.
Aplicati siguranta doar in afara zonei de pericol.

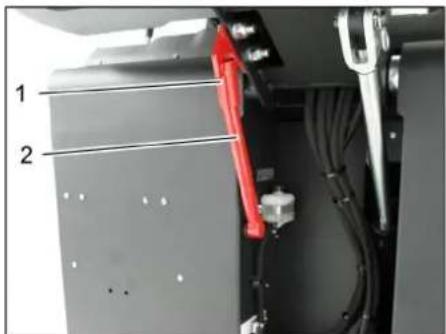

1 Suport stift de siguranta
2 Stift de siguranta

Rabataj in sus stiftul de siguranta pentru golire superioara si introduceti-I in suport (asigurati-I).

Uleiul de motor, păcura, motori- nași benzina nu trebuie să ajungă în mediu inconjurător. Protejati solulși eliminati uliei- rile folosite intr-un mod ecologic.

Māsuri de siguranta accumulatori

Cand umblati cu accumulatorii, respectati neaparat urmatoarele avertismente:

	Respectaţi indicatorile de pe accumulator, din instruetionile de'utilizare și din manualul de utiliser ale vehiculului!
	Purtăţi proteție pentru ochi!
	Tineti copiiș departe de acizi și accumulator!
	Pericol deexplozie!
	Este interzisă folosirea focului deschis, provocarea de scântei și fumatul!
	Pericol de accidentare!
	Prim ajutor
	Simbol de averizare
	Scoaterea din uz

Nu aruncai accumulatorii in gunoiuI menajer!

PERICOL

Pericol de expoze!
Utilazi doar baterii cu capac de borna! Inlocuiti capacul bornei daca exista pierderi!

PERICOL

Pericol deexplozie!
Nu asezati unelte sau obiecte similare pe acumulator. Pericol de scurtcircuit siexplozie.

PERICOL

Pericol de accidentare!
Nu lasati sā ajunga plumb perani. Dupa ce lucrati cu bateriile, spalati-vā mereu pe maini.

PERICOL

Pericol de incendiu 日 explozie!
Este interzis fumatul 山 folosirea focului deschis.
Incapereille unde se incarca accumulatorit trebuie sa fie bine aerisite, deoarece in timpul incarcarii se formeazau un gaz puternicexploziv.

PERICOL

Pericol de arsuri cauzate de acizil!

Daca v-ati stropit cu acid in ochi sau pe piele, clati ci multa apa.
Apoi mergeti imediat la un medic.
→ Spalati cu apă hainele contaminate.

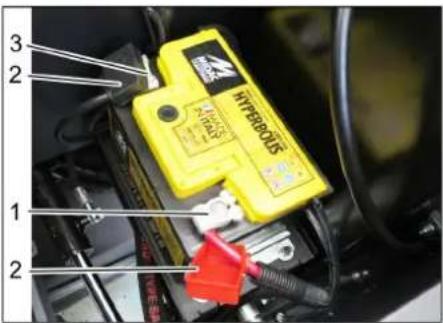

Introducerea si conectarea accumulatorului

Aparatul este dotat in série cu un accumulator care nu necessities intrejinere.

1 Pol positiv
2 Capacul bornei
3 Pol negativ

Introduceti accumulatorul in suport.
Insurabti bine elementele de fixare de pe fundul acumulatorului.
Conectahti borna polului (cablu rosu) la polul poziiv (+).
Conectati borna polului la polul negativ (-).
Puneti la loc capacele bornelor.
Controlati poli acumulatorului si bornele pentru a vedea dacă au protectie suficientă prin grăsime pentru poli.

Verificati sicorectaŋnivelul acidului din baterie (numai pentru bateriile cu intreinere sumara cu capace de celula)

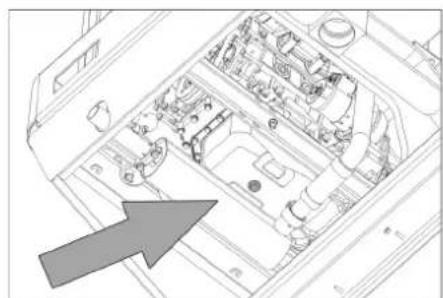

PRECAUTIE

Pericol de deteriorare!

La acumulatoarele cu acid, nivelul lichidului trebuie controlat periodic.
Scoateti toate capacele celulelor.
Luatj o mostra din fiecare celula cu ajutorul disposizitivului de control pentru acid.

• Acidul dintr-o baterie incarcata in totalitate are la 20^ o sarcina specifica de 1,28 kg/l.
• Acidul dintr-o baterie incarcata partial are o sarcina specifica intre 1,00 s1 1,28 kg/l.
  Greutatea specifica acidului trebuie sa fie egală in toate celulele.
  Introduci mi mostra de acid inapo in aceeasi celula.
  Dacā nivelul de lichid este prea scazut, adaugati apā distilata pānă la marcaj.
  incarcati acumulatorul.
  Insurubati capacele celulelor.

Incarcarea accumulatorului

PERICOL

Pericol de accidentare!
Respectati indicatorile de siguranta atunci cand umblati cu bateriile. Respectati instructiunile deutilizare ale producatorului incarcatorului.

PERICOL

Pericol de deteriorare!
Incarcati acumulatorul numai cu un incarcator adevat.

Scoatei toate capacele celulelor. (doar in cazul bateriei cu intretinere sumara)
Legaŋ polul positiv al incarcātorului la borna positiva a accumulatorului.
Legati polul negativ al incarcatorului la borna negativa acumulatorului.
Introduciţi stecherul in priză si porniti incarcătorul.
Incarcai acumulatorul la cea mai mica intensitate posibila.
Cand accumulatorul estincarcat,mai intai deconnectaicarcatorul de la re teaua de curent si apoi de la accumulator.
Insurubati capacele celulelor. (doar in cazul bateriei cu intretinere sumara)

Demontarea bateriei

Decuplate clema de la polul negativ (-).
Decuplati clema de la polul positiv (+).
Slabiti elementele de fixare de pe fun-dul accumulatorului.
Scoatei bateria din suportul bateriei.
Indepartati bateria uzata conform reglementarilor legale.

Verificati lichidul de franare si completati-I, dacă este nevoie

PERICOL

Pericol de accidentare!

Dacă rezervorul de mizerie este ridicat introduciți intotdeauna stiftul de siguranta.
Aplicati siguranta doar in afara zonei de pericol.

1 Suport stift de siguranta
2 Rezervor de lichid de franã
3 Capac de inchidere

Ridicati rezervorul de mizerie si asigurati-1 cu stiful de sigurantha, pentru acesta vezi capitul "Golirea rezervorului de mizerie"
Verificatu, dacin rezervorul pentru lichidul de frana exista suficient lichid de frana.

Indicatie

Nivelul de umplere trebuie sá se afle in- tre marcajele min. si max.
Dacaeste nevoie,completati lichidul de frana cu lichid DOT disponibil in comert.

Verificarea nivelului uleiului de motor si adaugarea uleiului

PERICOL

Pericol de arsuri!

Lasa motorul sa se raceasca.
Verificazioni nivelul uleiului de motor dupacce au trecut cel putin 5 minute de laoprirea motorului.

1 Capac de umplere ulei (motor)
2 Joja de ulei

Scoatejjoajeulei.
Stergeti joja si introduceti-o la loc.
Scoatejjoja deulei.
Citi nivelul de ulei.
Introducijo ja la loc.

-Nivelul de ulei trebuie sa fie intre marcajele MIN"si MAX".
Dacă niveul de ulei este sub marcajul MIN",completati cu ulei de motor.
- Nu depaşeti marcajul „MAX".
DeSurubatcapacul de umplereulei.
Adaugati ulei de motor. Pentru tipurile de ulei vezi capitul Date tehnice.
Inchideti capacul de umplere ulei.
Asteptatcelputin5minute.
Verificati nivelul uleiului de motor.

Schimbaţi uleiul de motor Şi filtrul de ulei

PRECAUTIE

Pericol de arsuri din cauza uleiului de motor fierbinte!

Lasa motorul sa se raceasca.
Pregatiun vas colector pentru cel putin 6 litri de uei de motor.
Lasaft motorul sa se racea.

Desurubati surubul de evacuare a uliuiui.
Desurubatcapacul de umplereulei.
Golitiuleiul.

1 Filtru ulei
2 Filtru de combustibil

Desfaceti filtrul de uelei.
Curatai suportul si suprafetele de etansare.
Inainte de a asamblare, ungeti garnitura filtrului de uei nou cu uei.
Introduci noul filtru de ulei si strangeti I cu mana.
Insurubati surubul de evacuare a ulei-lui cu tot cu garnitura noua. Cuplu de strangere: 25 Nm
Adaugati uei de motor. Pentru tipurile de uei si cantitati vezi capitolul Date tehnice.
Inchideti capacul de umplere uei.
Lasa motorul sa functioneze aprox. 10 secunde.
Verificazioni nivelul uleiului de motor.

Verificarea filtrului de combustibil

Verificatu filtrul de carburant in privinta murdaririi.
Curata, dac aeste nevoie filtrul de carburant si suportul filtrului, schimbati filtrul, dac aeste nevoie.

Schimbarea filtrului de combustibil

1 Robinet combustibil
2 Filtru de combustibil

Inchideti robinetul de combustibil.
Desurubati filtrul de combustibil si inlocuiti-I.

1 Robinet combustibil
2 Filtru de combustibil

INDICATIE

Inainte de montare umpleti filtrul de combustibil cu motorina.

Insurubati la loc noul filtru de combustibil.
Strangei filtrul de combustibil cu un cusplo de 20Nm.
Deschideti robinetul de combustibil.

Evacuarea apei de condens de la separatorul de apa pentru motorină

1 Robinet combustibil
2 Recipient de separare
3 Separator de apa

Inchideti robinetul de combustibil.
Desurubati goli t recipientul de separare.
Insurubati-1 la loc.
Deschideti robinetul de combustibil.

Verificarea nivelului uleiului hidraulic si adaugarea uleiului

INDICATIE

Rezervorul de murdarie nu poate fi in pozi- tie ridicata.

Deschideti capacul motorului.

1 Vizor ulei hidraulic
2 Capac de inchidere, orificiu de umplere a uleiului
Verificati nivelul uleiului hidraulic prin viszor.
-Nivelul de ulei trebuie sa fie intre marcajele MIN"si MAX".
Dacniveluldeuleieste submarcajul MIN",completatcuuleihidraaic.
Desurubati capacul de inchidere a orificiului de umplere a uleiului.
Curatati zona de umplere.
Completatci cu uei hidraulic. Pentru tipurile de uei vezi capitulul Date tehnice.
Insurubatcapaculdeinchidereal orificiului de umplere auleiului.

Verificarea instalatiei hidraulice INDICATIE

Intretinerea instalatiei hidraulice va fi efectuata numai de catre un service Karcher autorizat.

Blocati aparatul folosind frana de imobilizare.
Porniti motorul.
Verificati toate furtunurile hidraulice si racordurile pentru a vedea dacă sunt etanse.

Verificazioni nivelul agentului de racire

1 Rezervor de compensare agent de raciire

Verificati nivelul de umplere cu motorul rece.
Verificazioni nivalul de umplere a rezervorului de equalizare a agentului de racire. Nivalul de lichid de racire trebuie sa se afle intre markajele min. si max.

Verificati si curatai radiatorul de apa/ ulei hidraulic

PERICOL

Pericol de arsuri si oparire!

Lasa radiatorul sa se raceasca cel putin 20 minute.
Nivelul de apa de la radiatorul de apa trebuie verificat la rezervorul de egali-zare a lichidului de racire. Vezi capitul "Verificarea nivelului apei de racire".
Curatai lamelele de racire. Indepartati murdaria cu o perie moale, cu aer comprimat sau apa la o presiune redusa.
Verificati toate furtunurile de apa de racire si racordurile pentru a vedea dacasunt etanse.
Curataiventilatorul.

Verificareacilindrului de maturare

Porniti motorul.
Ridicati rezervorul de murdärie in pozi-tia finala.
Opritij motorul.
Blocati aparatul folosind frana de imobilizare.
Introduciţi stiftul de siguranta pentru golire superioara.
Indepartati benzile sau snururile prinse in cilindral de maturare.
Scoatei stiftul de siguranta.
Porniti motorul.
Coborati rezervorul de murdarie panain poziia finala.
Opritij motorul.

Inlocuirea cilindrul de maturare

1 Cheie

2 Invelis lateral

Ridicati rezervorul de mizerie si asigurati-1 cu stiftul de siguranta.
Deschidei invelisul lateral cu cheie.

1 Colier
2 Piulita fluture
3 Garnitura laterala
DeSurubati piulitele fluture.
Scoateti colierul.
Desurubati piulitele fluture ale placii de prindere de la garnitura laterala si scaateti placar de prindere.
Tragej garnitura lateralä spre exterior.
Desurubati surubul de fixare de la suportul cilindrului de maturare si rabatai suportul in afarà.
Scoateti cilindrul de maturare.

Pozitja de montare a cilindrului de maturare in direccta de deplasare (imagine de sus) Nota: Atentie la pozitjia garniturii de perii la montarea noului cilindru de maturare.

Montatj noul cilindru de maturare. Canelurile de pe cilindrul de maturare trebuie aplicate camele pe culiselor alfate fata in fata.

Indicatie: Zona de maturare trebuie setata din nou dupa montarea noului cilindru de maturare.

Verificarea 山 reglarea zonei de maturare a cilindrului de maturare

Opritji suflanta de aspirare.
Aduceti masina de maturat pe o supra-fata plana sī neteda, acoperita in mod vizibil cu praf sau creta.
Coborati cilindrul de maturare cu maneta de operare si lasati-l sa functioneze (timp de cca. 10 s)
Ridicati cilindrul de maturare.
Deplasati aparatul in spate.
Verificati zona de maturare.

Forma zonei de maturare trebuie sa constitue un triunghi dreptunghic echilateral, cu o latime de 80-85 mm.

1 Arc
2 Piulita de reglare
3 Contrapiulită
4 Bară filetata

Reglati latimea zonei de maturare prin rotirea surubului de reglare.
Verificati zona de maturare.

Verificarea si reglarea zonei de maturare a maturilor laterale

Ridicati maturile laterale.
Aduceti masina de maturat pe o supra-fata plana si neteda, acoperita in mod vizibil cu praf sau creta.
Coborati matura laterala cu maneta de comanda sI lasati-o sa functioneze cca. 10 secunde.
Ridicati maturile laterale.
Deplasati aparatul in spate.
Verificati zona de maturare.

Latimea zonei de maturare trebuie sa fie inTre 40-50 mm.

Corecta zi zona de maturare cu cele doua suruburi de reglare.
Verificazioni zona de maturare.

Reglarea garniturilor laterale PERICOL

Pericol de accidentare!

Dacā rezervorul de mizerie este ridicat introduci intotdeauna stiftul de siguranta.
Aplicati siguranta doar in afara zonei de pericol.
Ridicati rezervorul de mizerie si asigurati-I cu stiftul de siguranta.
Rabatai in sus stiful de siguranta pentru golire superioara si introduceti-I in suport (asigurat-i).

1 Suport stift de siguranta 2 Stift de siguranta

Deschideti invelisul lateral conform in-structiunilor din cap. Inlocuirea cilindrului de maturare".
Slabiti cele 6 suruburi piulita ale placii de prindere laterale.
Slabiti cele 3 piulite (SW 13) de la plac de prindere frontala.
Apasati inJos garnitura laterala (orificiu alungit) pana la obtinerea unei distante de 1-3 mm fata de godea.
Insurubati bine placile de prindere.
Repetati proceedsul pe cealalta parte a aparatului.

Curatai manual filtrul de praf

Porni curataea manuala a filtrului. Verificarea/schimbarea filtrului de praF AVERTIZARE

Pericol de accidentare!

La efectuarea lucrarilor la instalata de filtrare purati masca de protectie. Respectati masurile de siguranta cand manipulati pulberile fine.
Curataj filtrul de praf cu butonul de curatare a acestuia.
Golirea rezervorului de mizerie.

1 Dispositiv de inchidere capac aparat
2 Capacul aparatului
3 Capacul filtrului

Deschideti zavorul, pentru acesta desurubati surubul stea.
Impingeti in fata capacul rezervorului.

1 Inchizatoarecapacfiltru(2x)
2 Capacul filtrului

Deschidetiinchizatorul.
Deschideti capacul filtrului.

1 Bare de incarcare

2 Filtru de graf

Verificazioni filtrul de praf, curatati-1 sauschimbati-1 dacà este nevoie. Indicatie Schimbarea filtrului de praf poate fi efectuata doar de catre serviciul pentru clienti Kärcher.

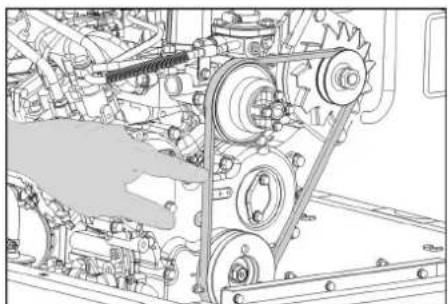

Puneti capacul filtrului la loc si blocati-1. Verificati si reglate cureaua trapezoidala.

Cureaua trapezoidalà trebuie sá cedeze cca. 7-9 mm la o incârcare de 10 kg.

Comandi reglarea tensionarii curelei trapezoidale de catre un service autorizat.

Verificarea 山 inlocuirea filtrului de aer

1 Inchizatoare
2 Carcasă filtru de aer

Indepartati nvelisul lateral.
Indepartatc carcasa filtrului de aer.
Inlocui cartusul filtrului de aer. Indicatie: Pozitie de montare cu orificiul de evacuare spre jos (vezi figura).

Curatai separatorul tip ciclon

1 Piulita fluture

2 Separator centrifugal

Desurubati piulita fluture de la separatorul centrifugal.
Curatati separatorul centrifugal.

Inlocuirea sigurantelor

1 Piulita moletata
2 Invelis cutie de sigurante

Desurubati piulita moletata.
Deschideti capacul cutiei de sigurante.
Verificati sigurantele.
Inlocuiti sigurantele arse.

Indicatie: Folosi numai sigurante care au aceleasi valori.

Indicatie: Siguranta FU 01 se afla in spatul de motor.

FU 01 Siguranta principală 60 A
FU 02 Claxon Radiator ulei hidraulic	20 A
FU 03 Releuri de siguranta Afişaj multifunctional	10 A
FU 04 Girofar 5 A
FU 05 Releuri de siguranta Decalaj de temp	25 A
FU 06 Lumină cabină Ştergător de parbriz	10 A
FU 07 Pompă de combustibil 10 A
FU 08 Releuri de temp Comutator de contact al scaunului	3 A
FU 09 Sistem de iluminare stânga	7,5 A
FU 10 Sistem de iluminare dreapta	7,5 A
FU 11 Iluminare de lucru fată (fază scurtă)	10 A
FU 12 Sistem vibrator 20 A
FU 13 Semnal de mers înapoi 5 A

Remedierea defecţiunilor
Defecţiunea Remedierea
Aparatul nu pornește Aşezați-vă pe	scauunul șoferului, comutatorul contactului scaunului devine activ.
	Pentru pornirea motorului trebuie să apăsăți pedala de frână.
	Încărcați tau Înlocuiți accumulatorul
	Alimentăți cu combustibil și dezaerăți sistemul de combustibil
	Înlocuirea filtrului de combustibil
	Verificăți sistemul de conducte pentru combustibil, racordurile și conexionile, iar dacă este nevoie, reparăți-le
	Luți legătura cu service-ul Kârcher autorizat
Motorul rulează neuniform Curățați	filtrul de aer sau Înlocuiți cartușul filtrului
	Verificăți sistemul de conducte pentru combustibil, racordurile și conexionile, iar dacă este nevoie, reparăți-le
	Luți legătura cu service-ul Kârcher autorizat
Motorul este supraíncăzit Adăugăți	agent de răcire
	Clățiți radiatorul
	Tensionăți cureaua
	Luți legătura cu service-ul Kârcher autorizat
Motorul rulează, dar aparatul se deplasează doar Încet sau nu se deplasează deloc	Eliberăți frână de imobilizare
	Împingeti maneta de acceleratie complet in fală (turăție mare).
	Verificăți În privința benzilor și-snururilor prince.
	Luți legătura cu service-ul Kârcher autorizat
SuieratÎn instalata加密 Comp	pletăți cu ulei hidraulic
	Luți legătura cu service-ul Kârcher autorizat
Perille se rotesc doar Încet sau nu se rotesc	Împingeti maneta de acceleratie complet in fală (turăție mare).
	Verificăți În privința benzilor și-snururilor prince.
	Luți legătura cu service-ul Kârcher autorizat
Lipsă putere de aspirăție sau pute- re prea mică în zona perilor	Verificăți, curățiți sau Înlocuiți filtrul de praf.
	Luți legătura cu service-ul Kârcher autorizat
Aparatul face praf Reglarea garnitutur	lior laterale
	Porniț suflanta
	Verificăți, curățiți sau Înlocuiți filtrul de praf.
	Schimbati garniturile cutiei cu filtrre
	Deschideți clapeta rezervorului de mizerie.
	Luți legătura cu service-ul Kârcher autorizat
Unitatea de măturare lasă mizeriile pe jos	Goliți rezervorul de mizerie
	Verificăți, curățiți sau Înlocuiți filtrul de praf.
	Înlocuiți cilindral du măturare
	Reglăți zona de măturare
	Înlocuiți benzile de garnitură a rezervorului de murdărie
	Eliminați blocarea cilindraluî de măturare
	Deschideți clapeta rezervorului de mizerie.
	Luți legătura cu service-ul Kârcher autorizat
Rezervorul de mizerie nu se ridică tau nu coboară	Împingeti maneta de acceleratie complet in fală (turăție mare).
	Luți legătura cu service-ul Kârcher autorizat
Cilapeta rezervorului de mizerie nu se deschide	Luți legătura cu service-ul Kârcher autorizat
Defecțiuni ale componentelor acti-onate hidraulic	Luți legătura cu service-ul Kârcher autorizat

Date tehnice
		KM 130/300 R D Classic
Datele aparatului
Viteza de deplasare,∉naite km/h 10
Viteza de deplasare,∉n spate km/h 10
Capacitatea de urcare (max.) % 18
Capacitate de suprafăță fãră măturile laterale m	2/h 10000
Capacitate de suprafăță cu măturile laterale m	2/h 13000
Lățimea de lucru fãră măturile laterale mm 1000
Lățimea de lucru cu măturile laterale mm 1300
Clasa de proteție, proteție la stroi -- IPX 3
Durata de functiònare căn rezervorul este plin h 4
Motorul
Tip -- YANMAR 3TNV76A
Model -- motor Diesel în patru timpi, cu 3 cilindri
CO2Emisii conform proceduri de măsurare din Regulamentul UE 2016/1628 (nivelul V)	g/kWh	932,0
Mod de răcire	-- răcire cu apă
Sensul de rotație	-- în sens opus acelor de ceasornic
Orificiu	mm 70
Cursă	mm 82
Capacitate cilindrică	cm3	1116
Cantitatea de ulei	I	3,5
Turația	1/min	2500
Turație maximă	1/min	2500
Turația de mers în gol	1/min	1300
Putere max.	kW/PS	15,8 / 21,5
Cuplu maxim la 2100 1/min	Nm	67,9
Filtru de ulei	-- Cartuș filtru
Filtru de aer cu aspirare	-- Cartuș filtru	interior, cartuș filtru exterior
Filtru de combustibil	-- Cartuș filtru
Instalație electrică
Accumulator	V, Ah	12, 60
Generator, current trifazic	V, A	12, 55
Demaror	-- Demaror elec
Instalația hidraulică
Cantitatea de ulei∉n toata加密la hidraulică	I	26,5
Cantitatea de ulei∉n rezervorul hidraulic	I	21,2
Tipuri de ulei
Motor (peste 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (de la 0 până la 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (sub 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Sistem hidraulic	-- HV 46
Rezervor de mizerie
Inălțime de descârcare max.	mm 1400
Volumul rezervorului de mizerie	I	300
Cilindru de măturare
Diametrul cilindrului de măturare	mm 300
Lățimea cilindrului de măturare	mm 1000
Turația	1/min	350
Zonă de măturare	mm 80
Mătura lateră
Diametrul măturii laterale	mm 600
Turație (fãră trepte)	1/min	0 - 60
Set de baterie
		KM 130/300 R D Classic
Dimensiune față -- 15-4.5x8
Dimensiune spate -- 15-4.5x8
Frâne
Roți față -- mecanică
Roata din spate -- hidrostatic
Sistem de filtrare și aspirare
Model -- Filtru buzunar
Turația 1/min 2800
Suprața de filtrare a filtrului de praf fin m	2	7,8
Subpresiune nominală a sistemului de aspirare mbar 15,5
Debitul nominal al sistemului de aspirare m	3/h 800
Sistem vibrator -- Electromotor
Condiții de mediu
Temperatura	°C	Între -5 și +40
Umiditatea aerului, fãră condens	%	0 - 90
Valori determinate conform EN 60335-2-72
Emisia de zgomote
Nivel de zgomot LpA	dB(A)	80
Nesiguranță KpA	dB(A)	3
Nivelul puteri ienegei LwA + nasiguranță KwA	dB(A)	98
Vibrții aparat
Valoarea vibratiei mână-brăt	m/s2	<2,5
Scaun	m/s2	0,7
Nesiguranță K	m/s2	0,1
Dimensiuni și masa
Lungime x lățime x Înățime	mm	2040x1330x1430
Rază de viraj drepta	mm	1400
Rază de viraj stânga	mm	1400
MasaÎn stare goală	kg	920
Masa totală maximă autorizata	kg	1397
Greunate admisă pe axa din ftă	kg	862
Greunate admisă pe axa din spate	kg	535
Capacitate rezervor de combustibil, Diesel	l	16
Ne rezervam dreptul de a efectua modificări tehnice!

Declaratie UE de conformitate

Prin prezenta declaram cã aparatul desemnat mai jos corespunde cerintelor fundamentale privind siguranta in expoatare sisanataea incluse in directivele UE aplicabile, datorita conceptului si a modului de constructie pe care se bazează, in varianta commercializata de noi. In cazul efectuari unei modificari a aparatului care nu a fost convenità cu noi, această declaratie i si pierde valabilitatea.

Proclus: Maşină de maturatiș ai aspirat cu post de conducere

Tip: KM 130/300 R D Classic 1.186-139

Semnatarii actiona zin numele si prin imputernicirea Consiliului director.

Representant autorizat cu eliberarea docu

mentelor

S. Reiser

Alfred Kärcher SE & Co. KG

guluiu1jzuyao 09,axall

//300/11

9 12/109.49la/2a, w

Jusu//jL2jC Jy//jg//1

LalLeuU,luuI

yI aai aiaa 11 aie

JzJzJzJzJzJzJzJzJz

JlJWJ

y

aaaa>03

1

a>0

■J

uovvua, mssJ a, c o12xui

.

a 100000000000000000000000000000
