Toote tüüp	Iseliikuv pühkimismasin
Mark	Kärcher
Mudel	KM 130300 R D Classic
Mõõtmed (P x L x K)	2040 mm x 1330 mm x 1430 mm
Tühimass	920 kg
Lubatud kogumass	1397 kg
Toiteallikas	Diiselmootor Yanmar 3TNV76A, 3 silindrit, 4-taktiline
Mootori võimsus	15,8 kW / 21,5 hj
Kütusepaagi maht	16 L (diisel)
Edasiliikumise kiirus	10 km/h (edasi ja tagasi)
Maksimaalne kalle	18 % sõidusuunas
Pühkimislaius ilma külgharjadeta	1000 mm
Töölaius külgharjadega	1300 mm
Pühkimisvõimsus (külgharjadega)	13 000 m²/h
Tolmukasti maht	300 L
Kastide tühjenduskõrgus	1400 mm
Pöörlev hari (läbimõõt x laius)	300 mm x 1000 mm
Külgharjad (läbimõõt)	600 mm
Filtri pindala	7,8 m² (tolmufilter)
Helirõhutase (LpA)	80 dB(A)
Abi käivitamisel	Küttekehade eelsoojendus
Ohutus	Istmekontaktlüliti, seisupidur, tühjendamise turvapuu
Jooksev hooldus	Igapäevane tasemete kontroll (õli, kütus, jahutus), filtri puhastamine

Korduma kippuvad küsimused - KM 130300 R D Classic Kärcher

Kuidas käivitada pühkimismasinat Kärcher KM 130300 R D Classic?

Käivitamiseks istuge juhiistmele (istmekontaktlüliti peab olema aktiveeritud), pingutage seisupidur, lükake gaasihoob 1/3-ni, keerake võti eelsoojendusasendisse (indikaatortuli süttib), seejärel pärast selle kustumist keerake käivitusasendisse, samal ajal hoides piduripedaali all.

Kuidas tühjendada tolmukasti?

Tõstke pöörlev hari ja külghari juhtkangide abil üles, sulgege kollektori luuk, tõstke tolmukast üles, lähenage aeglaselt kogumiskohale, pingutage seisupidur, avage luuk tühjendamiseks, seejärel sulgege ja langetage kast.

Mis on maksimaalne lubatud kalle kasutamisel?

Sõidusuunas mitte ületada 18% kallet. Ristisuunas mitte ületada 10%. Järgige neid piiranguid, et vältida ümbermineku ohtu.

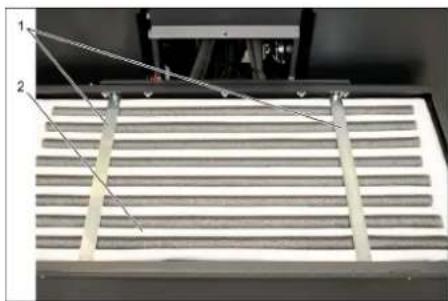

Kuidas hooldada tolmufiltrit?

Puhastage filtrit regulaarselt käsitsi puhastusnupu abil. Ärge kunagi peske filtrit veega. Vajadusel vahetage see välja ainult Kärcheri klienditeeninduse kaudu.

Millist kütust kasutada?

Kasutage gaasiõli (diisel). Ärge kunagi tankige suletud ruumis, lülitage mootor välja, vältige kokkupuudet kuumade pindadega ja pühkige üle voolanud kütus.

Kuidas kontrollida mootoriõli taset?

Laske mootoril jahtuda, oodake 5 minutit pärast seiskamist, eemaldage mõõtevarras, pühkige see puhtaks, keerake tagasi, seejärel eemaldage uuesti taseme lugemiseks. Tase peab olema MIN ja MAX märkide vahel.

Mida teha, kui masin ei käivitu?

Kontrollige, et istute istmel (ohutuslüliti), piduripedaal on alla vajutatud, aku on laetud, paagis on kütust ja eelsoojendus on tehtud. Kui probleem püsib, võtke ühendust klienditeenindusega.

Kuidas pühkimismasinat ohutult transportida?

Lülitage mootor välja, eemaldage võti, pingutage seisupidur, ühendage aku lahti, kinnitage seade kinnituspunktidest (4x) rihmadega ja kindlustage rattad kiiludega. Arvestage tühimassiga 920 kg.

Millised põrandakatted sobivad?

Pühkimismasin sobib asfaldile, tööstuspõrandatele, valatud tasanduskihile, betoonile ja sillutiskividele. Ärge kasutage ebastabiilsetel või ohtlikel pindadel.

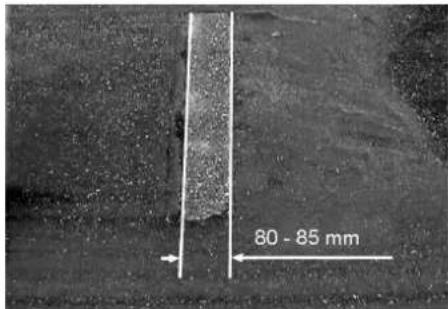

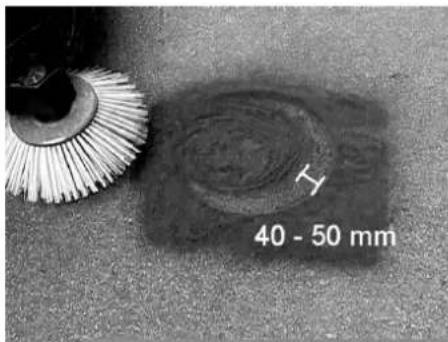

Kuidas reguleerida pöörleva harja pühkimisjälge?

Pärast harja langetamist tolmusele põrandale laske sellel pöörlema umbes 10 sekundit, seejärel sõitke tagasi. Jälg peaks moodustama 80–85 mm laiuse ristküliku. Vajadusel reguleerige reguleerimiskruvide abil.

KASUTUSJUHEND KM 130300 R D Classic Kärcher

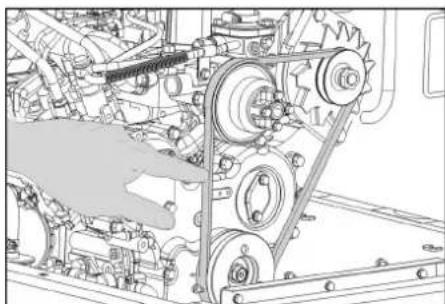

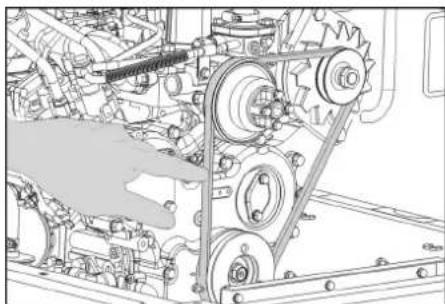

Tarkasta ja säädä kiilahihnat.

Onachocm om npuunueane!

HukozamebpkauimeepmbomemeHa u3npa3eauamaMexanuka.He 3acmaeaMe nooobduhamu pe3epoeapu.

BHIMAHNE

Onachocm om hapaHaehe u noBpeda! Bb3MOxHO e da u3XePbKHe Mamepuan om BbpMaUcCe Memau, EaNk no epeme Ha npoueca Ha u3npa3eahe. Cna3Baume docmabHOp a3cmor-Hue.

→ NOBUNHETeMeTAA BANK NCTpaHNHHTaMETIaCIOCTOBETe3aOcLNYKBaHE,3a CEJIa NOCTABETeNOCTOBETe 3a OcCnyKBaHE (1n3)Ha3a. 3aTBopeTe KaNaka Ha pe3epBoapa, 3a UeNTa IocTbT 3a O6cnyKbaHe (4) e HaaI. →Повдигн electа Kanaka ha pe3epBoapa 3a n3MeTeHTo, 3a ueTaNocTbT 3a 6ClyKbaHe ha pe3epBoapa 3a n3MeTeHTo (2) eHa3a. → PtoxoxkaaTe 6abHo Kbpe3epBoapn-Te 3a cbnpahe. → Da ce 6nokupa 3actonopraaata cnpaqka. OTbOpTe Kanaka Ha pe3epBoapa, 3a centa HATNCHE TIOCTA 3a OBCnykBaHE HA KANAKA Ha pe3epBoapa (4) HAnpei nI3npa3Hete pe3epBoapa 3a I3-MeTeHOTo. 3aTbOpTe KaNaka Ha pe3epBoapa, 3a ceNTa N3TcnerTe NoCTa 3a 06ClyKbAHe Ha KaNaka Ha pe3epBoapa (4),doKaTO Ce HAKNOH B KpaMHO NOIOKeHne. Ocbo6oxdabaHe Ha 3actonopBaata cnnpaKa. OTdaneyabaTe ce 6abHO OT pe3epBoapnte 3a cbbupahe. Cnychepepeepboapa3a n3MeTeHO B KpaHNOIIOXKeHHe,3a CEHTa IIOCTbT 3a o6cIyKbaHe Ha pe3epBoapa 3a n3-MeTeHOTo (2) e Hanpei

N3knIouTe ypeDa

→ NOBUNHETeMeTAA BANJN CTPaHNHHTaMeTTaC NIOCTOBeTe 3a 06cnykBaHe, 3a CENTa NOCTabeTe NOCTOBeTe 3a 06cnykBaHe (1 n 3) Ha3a. 3aTBopeTe KaIaka Ha pe3epBoapa, 3a UeTTa IocTbT 3a O6cnyKbaHe (4) e Haaad. → N3ternete perynpaHeto Ha o6oPOTTe Ha DBuRaTeN DaokpaHHa3aJ. →HaTnCHete cnpaHnI nean I ro 3a- DpbXTe HaTnCHaT. → Da ce 6noknpa 3actonopraaata cnpaqka. → KIIOU 3anaJIbaHe da ce 3aBbptn Ha "0" n Da ce n3BaDn KIIIOU.

TpaHcnpT

ONACHOCT

TpaHcnopmHu zemu!

B3ememe nod eHumaHue meanomo 6e3 mobap (mezo npu mpaHcnopm) Ha ypea npu mpaHcnOpmuhe cpeMAPkema unu camonemu. → Ppu mpaHcnopm e aemomobunu ocuaypbaume ypea cbanacno baundmu dupeekmuue npomue nbb32ane u npoeobpbuahe.

Kluy 3anaIbaHe da ce 3aBbptn Ha "0" n da ce n3BaDn KInOua. → Da ce 6nokupa 3actonopraaata cnpaqka. Ocnypete ypeHa ha fncpaHnte TOKn 3a 3akpenBahe (4x)c o6TgauN KOJAHN, BbXeTa NIN BEpRn. → YpeJa da ce ocNrgn c KInHOBe Ha KoJeneta. → PttnpTaHcnpOpTnpaHeHaMaunHaTa3aMeTeHeOTkauaTe KJIeMnTe Haakymy- naTopa.

CbXpaHHe/CnnpaHe

PocTabeMaunHata3aMeHeHa paBnIOBbpxHOCTBCyxa,3aUNTeHa OT 3ampb3BaHE OKONHOCT.3aUNTeOT npax C NOKPBauMATEpnaI. → Da ce NOBUNHAT METAUNBAJNK I CTpaHNUHNTe METIN, 3a da He CE NOBpeIAT YETKNTE. 3aTbOpTe KaNaka Ha pe3epBoapa. → Knou 3anaIbaHe da ce 3aBbptn Ha "0" n Da ce n3BaDn KnOua. → Da ce 6noknpa 3actonopraBaata cnpaquka. → MetaHaTaMaHnHa Da ce ocNpyn OTo camOnpOu3B0nHO npeDnKBaHe.

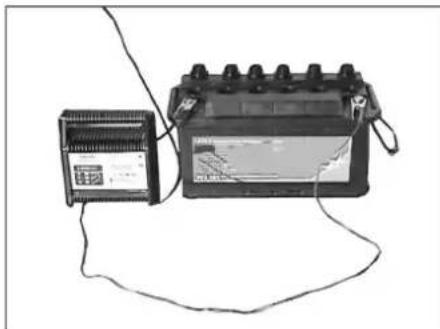

Aku on täielikult laetud ja hoida seda külmas, mitte kunagi tühjana. Enne hoiustamist kontrollige, et jahutusvedelik oleks külmumiskaitsega piisavalt kaitstud. Mootor tuleb puhastada väljastpoolt. Aku tuleb laadida ja seejärel laadida iga 2 kuu tagant.

Vahetage mootoriõli. → Oodake, kuni seade on jahtunud, kontrollige, et jahutusvedelik oleks piisavalt külmumiskaitsega. Mootor tuleb puhastada väljastpoolt. Aku tuleb laadida ja seejärel laadida iga 2 kuu tagant.

Tõrkeotsing

Üldised juhised

HOIATUS

Keskkonnakaitse . . . . . ET 1

Garantii ET 1

Kasutusjuhendis leiduvad

sümbolid. ET 1

Masinal olevad sümbolid ET 1

Sihipärane kasutamine .ET 2

Ettenähtav vale kasutus. ET 2

Sobivad pinnad ET 2

Ohutusalased märkused ET 2

Ohutusnõuded kasutamisel ET 2

Ohutusnõuded sõidurežiimil

Sisepõlemismootoriga sead

med. ET 2

Kõrgelt tühjendatavad sead

med ET 2

Juhi kaitsekatusega sead

med ET 2

Ohutusnõuded seadme

transportimisel. ET 2

Korrashoiu ja tehnohooldu

Märkusi seoses mahalaadimise

ga. ET 3

Teenindus- ja funktsioonielemendid. ET 4

Puhkimismasina pilt . . . ET 4

Puhkimismasina pilt . . . ET 4

Juhtpaneel ET 4

Pedaalid ET 4

Enne seadme kasutuselevõttu ET 5

Seisupiduri fikseerimine/vabastamine ET 5

Puhkimismasina liigutamine välise jõu abil ET 5

Puhkimismasina omajõuline liugutamine ET 5

Kasutuselevõtt ET 5

Üldmärkused ET 5

Kontroll- ja hooldustööd ET 5

Tankimine ET 5

Kaitamine ET 5

Juhiistme reguleerimine ET 5

Tankimine ET 5

Kaitamine. ET 5

Juhiistme reguleerimine. ET 5

Käivage masin .ET 5

Masinaga sõitmine. . . . ET 5

Puhkimisrežiim. ET 6

Puhkmemahuti tühjendami

ne. ET 6

Seadme väljalülitamine. ET 6

Transport ET 7

Ladustamine/seiskamine. . . . ET 7

Korrashoid ja tehnohooldus..ET 7

Üldmärkusi. ET 7

Puhastamine ET 7

Hooldusvalp .ET7

Hooldustööd. ET 7

Abi häirete korral ET 13

Tehnilised andmed ET 14

ELi vastavusdeklaratsioon. . . .ET 15

Enne seadme esmakordset kasutuselevõttu lugege läbi algusest

lõpuni kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Üldmärkused

Kui märkate toodet lahti pakkides transpordil tekkinud kahjustusi, teatage sellest kauba müünud ettevõttele.

• Seadmele paigaldatud hoiatus- ja teavitussildid edastavad tähtsat infot seadmega ohutuks töötamiseks.

Lisaks käesolevas kasutusjuhendis toodud märkustele tuleb järgida ka seadusandja üldisi ohutusalaseid ja õnnetusjuhtumite vältimise eeskirju.

Keskkonnakaitse

Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprügi hulka, vaid suunake need taaskasutusse.

Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Seetõttu palume vanad seadmed likvideerida vastavate kogumissüsteemide kaudu.

Mootoriõli, diisel ja bensiin ei tohi jõuda keskkonda. Palun kaitske pinnast ja kõrvaldage kasutatud õli keskkonnaeeskirju järgides.

Märkusi koostisainete kohta (REACH) Aktuaalse info koostisainete kohta leiate aadressilt:

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõendava dokumendi.

Et vältida ohtlikke olukordi, tohib remonttöid ja varuosade paigaldamist teostada ainult volitatud klienditeenindus.

• Kasutada tohib ainult tarvikuid ja varuosi, mida tootja aktsepteerib. Originaaltarvikud ja -varuosad annavad teile garantii, et seadmega on võimalik töötada turvaliselt ja tõrgeteta.

Täiendavat infot varuosade kohta leiate aadressilt www.kaercher.com jaotisest Service.

Kasutusjuhendis leiduvad sümbolid

△OHT

Hoiatab vahetult ähvardava ohu eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

△HOIATUS

Hoiatab võimaliku ohtliku olukorra eest, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.

ETTEVAATUST

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergemaid vigastusi või tekitada materiaalset kahju.

TÄHELEPANU

Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.

Masinal olevad sümbolid

	Tulistest pindadest lahtuv põletuosoht! Enne masina juu- res tõotamist laske väljalas- ketorul kullaldasel määral jahtuda.
	Viige tõöd seadme juures alati läbi sobivate kinnaste- ga.
	Muljumisoht liikuvate sõidu- kiosade vahel
	Liiuvatest osadest lahtuv vi- gastusoht. Årge sirutage kätt liikuvate osade vahele.
	Tuleoht. Årge imege masi- nasse põlevaid ega hõgu- vaid esemeid.
	Kette kinnituskoht / kraana- punkt
	Tungraua kinnituspunktid
	Aluspinna maksimaalne kal- denurk, kui söidetakse üles- tõstetud prahimahutiga.
	Sõidusuunas tohib likuda ai- nult tõusudel kuni 18%.
	Vigastusoht! Tolmufilrit mitte pesta.

Sihipärane kasutamine

Puhkimismasin on ette nähtud põrandapindade puhastamiseks kommertsasutustes, nt järgmistes valdkondades:

Parkimiskohad, tootmisrajatised, logistika-alad, hotellid, jaekaubandus, laod, kõnniteed. → Kasutage seda puhkimismasinat ainult vastavalt kasutusjuhendi andmetele. Igasugust muud kasutusviisi loetakse mittesihipäraseks. Tootja ei vastuta sellest tulenevate kahjude eest; sellega seotud risk lasub ainult kasutajal. → Seadme juures ei tohi teha mingeid muudatusi. → Puhkimismasin sobib ainult kasutusjuhendis loetletud pinnakatete töötlemiseks. → Sõita tohib ainult aladel, kus see on ettevõtja või tema poolt volitatud isiku poolt masina kasutamiseks lubatud. → Üldiselt kehtib: vältige masina sattumist kergestisüttivate materjalide lähedusse (plahvatus-/tuleoht).

Ettenähtav vale kasutus

→ Mitte kunagi ei tohi seadmesse puhkida/ime da plahvatusohtlikke vedelikke, tuleohtlikke gaase ega lahjendamata happeid ja lahusteid! Selliste hulka kuuluvad bensiin, värvilahustid või kütteõli, mis võivad imemisõhu keerises moodustada plahvatusohtlikke aure või segusid, samuti kuuluvad sellesse gruppi atsetoon, lahjendamata happed ja lahustid, sest need võivad rikkuda seadme valmistamiseks kasutatud materjale. → Ärge kunagi puhkige/koguge reaktiivset metallitolmu (nt alumiinium, magneesium, tsink), need moodustavad ühenduses tugevasti leeliseliste või happeliste puhastusvahenditega plahvatusohtlikke gaase. → Ärge puhkige/imege masinasse põlevaid ega hõõguvaid esemeid. Seade ei sobi tervisele ohtlike ainete puhkimiseks. → Seadet ei tohi kasutada suletud ruumides. On keelatud viibida ohualas. On keelatud kasutada seadet ruumides, kus võib esineda plahvatusohtu. Ei ole lubatud võtta kaasa teisi inimesi. → Esemete lükkamine/tõmbamine või transportimine ei ole selle seadme abil lubatud.

Sobivad pinnad

■ Asfalt Tööstuspinnad Valatud põrandad Betoon ■ Sillutuskivid

Ohutusalased märkused

Ohutusnõuded kasutamisel

Enne kasutamist tuleb kontrollida seadme ja selle tööks vajalike seadiste seisundit ja töökõlblikkust. Juhul kui seisund ei ole laitmatu, ei tohi seadet või tarvikut kasutada. → Seadme kasutamisel ohtlikes piirkondades (nt tanklates) tuleb järgida asjakohaseid ohutuseeskirju. On keelatud kasutada seadet ruumides, kus võib esineda plahvatusohtu.

△OHT

Vigastusoht!

Kui on olemas võimalus, et allakukkuvad esemed võivad tabada seadme kasutajaid, ei tohi seadet kasutada ilma katuseta, mis kaitseb allakukkuvate esemete eest. Käitaja peab seadet kasutama sihipäraselt. Arvestama peab kohapeal valitsevate oludega ning töötamisel seadmega tuleb silmas pidada kolmandaid isikuid, eriti lapsi. Põhimõtteliselt tuleb järgida ettevaatusabinõusid, reegleid ja märkusi, mis kehtivad mootorsõidukitele. Enne töö algust peab operaator veenduma, et kõik kaitseseadised on nõuetekohaselt paigaldatud ja toimivad. Seadme operaator vastutab teiste inimeste ja nende omandiga juhtunud õnnetuste eest. Veenduge, et operaator kannaks libisemiskindlaid riideid. Kandke tugevaid jalatseid ja vältige avaralõikelisi riideid. Enne sõidu alustamist kontrollige lähiümbrust (nt lapsed). Veenduge, et nähtavus oleks piisav! Ärge kunagi jätke masinat järelevalveta, kui mootor töötab. Operaator tohib masinast lahkuda alles siis, kui mootor seisab, masin on kindlustatud iseenesliku liikumahakkamise vastu ning võti on ära võetud. Vältimaks masina omavolilist kasutamist tuleb võti ära võtta. Masinat tohivad kasutada ainult isikud, keda on seadme käsitsemise osas instrueeritud või kes on tõestanud oma võimeid masina käsitsemiseks ning kellele on kasutamine otseselt ülesandeks tehtud. Masin ei ole ette nähtud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega inimeste (sh laste) poolt ega inimeste poolt, kellel puuduvad vastavad kogemused/teadmised, välja arvatud juhul, kui nende üle teostab järelevalvet või neid juhendab seadme kasutamise osas inimene, kes nende turvalisuse eest vastutab. Lapsed peavad olema järelevalve all, tagamaks, et nad masinaga ei mängi.

Ohutusnõuded sõidurežiimil

A OHT

Sõidukiirus tuleb kohandada oludele. Liiga suure kallaku korral on ümberminekuoht. Sõidusuunas tohib liikuda ainult tõusudel kuni 18%. Ümberminekuoht ebastabiilsel pinnal. Liigutage masinat ainult kindlal aluspinnal. Ümberminekuoht liiga suure küljesuunalise kalde puhul. Sõidusuunaga risti tohib liikuda vaid tõusudel kuni maksimaalselt 10%.

Heitgaaside äratõmmet ei tohi sulgeda. Ärge kummarduge heitgaaside avakohale ega sirutage sinna kätt (põletusoht). Ärge puudutage ajamimootorit (põletusoht). Heitgaasid on mürgised ja tervisele kahjulikud, neid ei tohi sisse hingata. Mootor töötab pärast väljalülitamist inertsiast veel ca 3-4 sekundit. Sel ajal tuleb ajami piirkonnast tingimata eemale hoida.

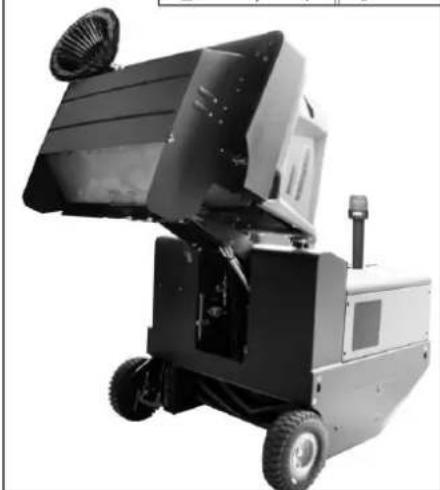

Kõrgelt tühjendatavad seadmed

△OHT

Vigastusoht!

Kõrgtühjendusega töötades tõstke prügimahuti lõpuni üles ja fikseerige. Tegelege kindlustusega väljaspool ohupiirkonda.

Juhi kaitsekatusega seadmed

MÄRKUS

Juhi kaitsekatus (valikuline) kaitseb suuremate allakukkuvate osade eest. Kuid neil puudub ümberminekukaitse!

Ohutusnõuded seadme transportimisel

Järgida nõlvadel või söidukitel transportimisel tühikaalu (transpordimass). Masina transportimiseks ühendage aku lahti ja kinnitage masin kindlalt.

Korrashoiu ja tehnohooldusega seotud ohutusnõuded

Enne masina puhastamist ja houldamist, osade vahetamist või ümberseadistamist teisele funktsioonile tuleb masin välja lülitada ja võti ära võtta. Elektrisüsteemi juures töid tehes tuleb aku lahti ühendada. Masinat ei tohi puhastada voolikust tuleva või kõrgsurvejoaga (lühiste või muude kahjustuste oht). Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asjaomaseid ohutuseeskirju. Ärge unustage turvakontrolli vastavalt ärilistel eesmärkidel kasutatavate mobiilsete seadmete jaoks kohapeal kehtivatele eeskirjadele. Viige tööd seadme juures alati läbi sobivate kinnastega.

Funktsioon

• Pöörlev pühkimisvalts toimetab mustuse otse prügimahutisse. Külgmine hari puhastab puhitava pinna nurki ja servi ning lükkab prahi pühkimisvaltsi teele.
• Peentolm tõmmatakse üle tolmufiltri ja läbi puhuri.

Märkusi seoses mahalaadimisega

OHT

Vigastus- ja kahjustusoht!

Peale- ja mahalaadimisel pidage silmas seadme kaalu! Ärge kasutage kahveltõstukit, see võib masinat vigastada.

Tühimass (ilma lisakomplekti-deta)	920 kg*
*Kui on paigaldatud lisakomplekte, onkaal vastavalt suurem.

Seadme laadimisel tuleb kasutada sobivat kaldteed või kraanat! Kaldtee kasutamisel pidage silmas järgmist: kaugus maapinnast 70 mm

Teenindus- ja funktsioonielemendid

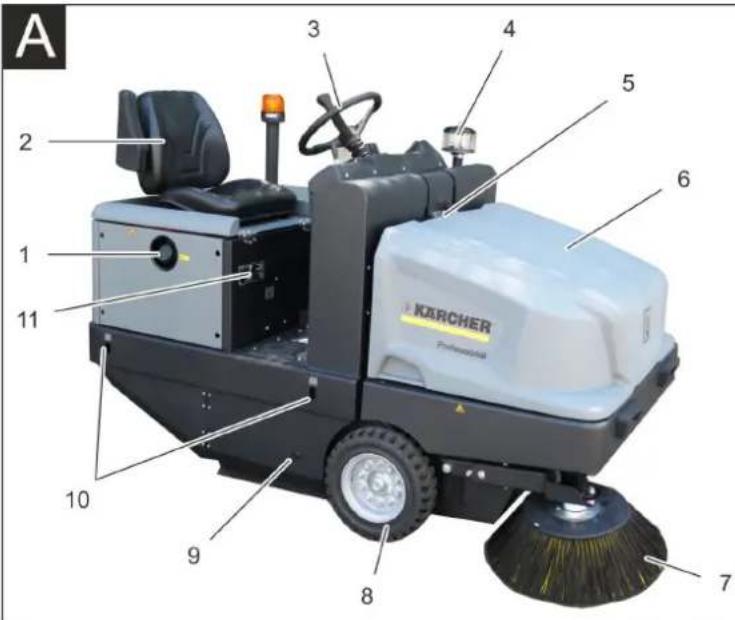

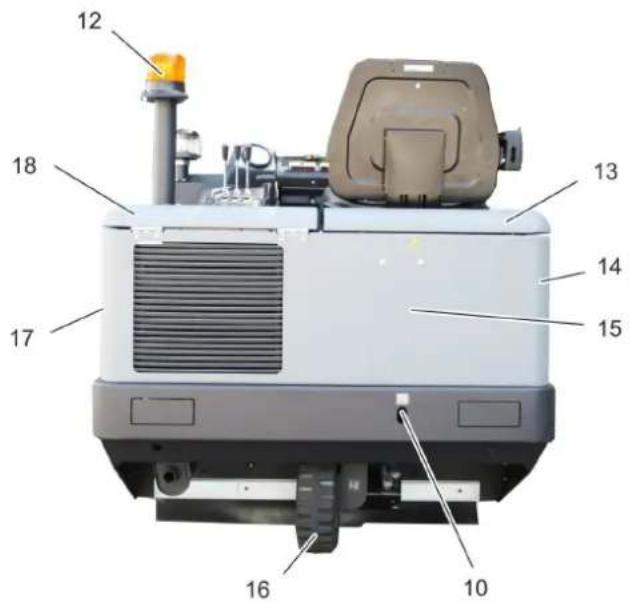

Pühkimismasina pilt

Joonis A

1 Paagi lukk 2 Iste (istme kontaktlülitiga) 3 Rool 4 Tsentrifugaaljõudu rakendav separator 5 Seadme katte lukk 6 Seadme kate 7 Külgmine hari, parem 8 Esiratas 9 Juurdepääs pühkimisvaltsile 10 Kinnituspunkt 11 Tüübisilt 12 Vikur 13 Seadme kate paremal 14 Kate, parem 15 Tagumine paneel 16 Tagaratas 17 Kate, vasak 18 Kate vasakul (mootori kate)

Lisavarustus

Juhi kaitsekatus 2.851-691	0
Töövalgustus 2.851-279.0
Külgmine hari,VASAK 2.851	-272.0

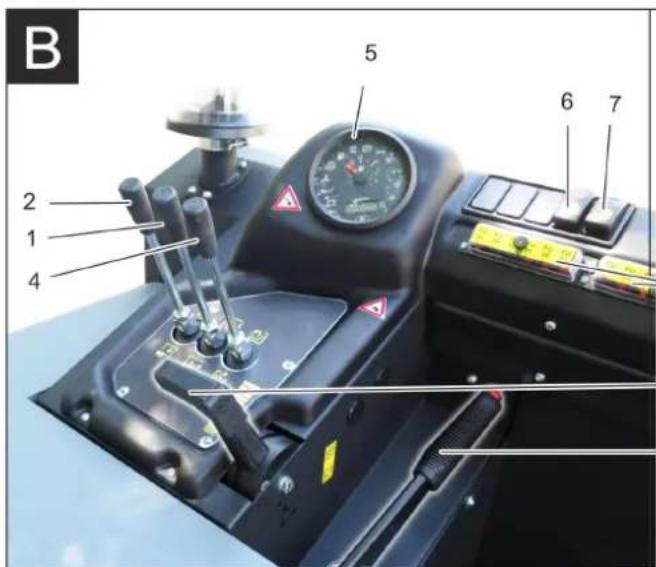

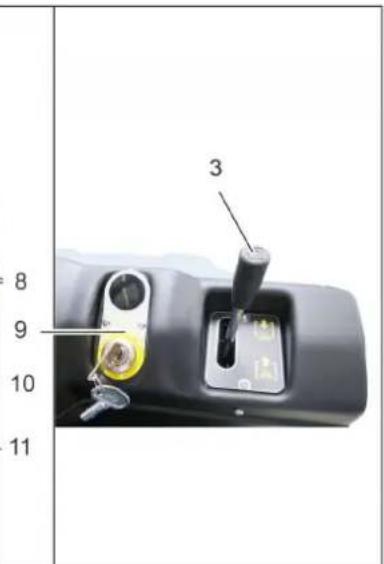

Juhtpaneel Pedaalid

Joonis

1 Juhthoob Puhkimisvaltsi tõstmine/langetamine 2 Juhthoob Puhkimismahuti tõstmine/langetamine 3 Juhthoob Külgmise harja tõstmine/langetamine 4 Juhthoob Mahuti klapi avamine / sulgemine 5 Margutuled ja ekraan 6 Ventilaatori ja filtripuhastussüsteemi lüliti Keskmine positsioon: filtripuhastussüsteem ja ventilaator väljas Tagumine positsioon: ventilaator sisse Eesmine positsioon: filtripuhastussüsteem sisse 7 Signaali lüliti 8 Kaitsmed 9 Süütelukk Hõõgniidi sümbol: eelsoojendus Positsioon 0: lülitage mootor välja Positsioon 1: süüde sisse Positsioon 2: käivitage mootor 10 Mootori pöörete reguleerimine Gaasikang 11 Seisupidur

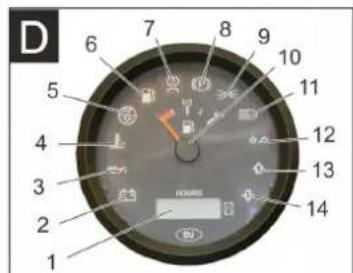

Joonis C

1 Töötundide loendur 2 Laadimise märgutuli 3 Õlirõhu märgutuli 4 Jahutusvee temperatuuri märgutuli 5 Mootori sissevõtuõhk 6 Kütusevaru märgutuli 7 Eelsoojenduse märgutuli 8 Märgutuli (ei ole ühendatud) 9 Parkimistulede/lähtetulede märgutuli (valikuline) 10 Paagi näit 11 Funktsioon puudub, põleb ainult mootorit käivitades (automaattest) 12 Funktsioon puudub 13 Funktsioon puudub 14 Funktsioon puudub

Enne seadme

kasutuselevõttu

Seisupiduri fikseerimine/ vabastamine

Vabastage seisupidur, vajutades seejuures piduripedaalile. Fikseerige seisupidur, vajutades seejuures piduripedaalile.

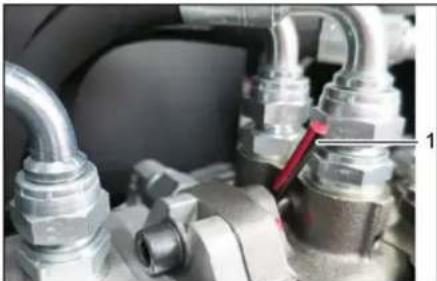

Puhkimismasina liigutamine välisjõu abil

1 Vabakäiguhoova ülemine asend - seadet saab nihutada.

→ Avage mootorikate. Keerake vabakäiguhoob (punane) ülemisse asendisse.

TÄHELEPANU

Ärge liigutage puhkimismasinat välisjõudu kasutades pikemat maad ning mitte kiiremini kui 10 km/h → Pärast nihutamist keerake vabakäiguhoob jälle tagasi.

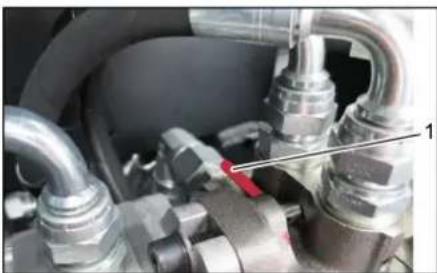

Puhkimismasina omajõuline liigutamine

1 Asend vabakäiguhoob alla - seade on sõiduvalmis → Pärast masina paigalt nihutamist keerake hüdraulikapumba vabakäik jälle päripäeva lõpuni tagasi.

Kasutuselevõtt

Üldmärkused

Lugege enne kasutuselevõttu mootori tootja kasutusjuhendit ja järgige eriti ohutusnõudeid. Pange puhkimismasin tasasele pinnale. Võtke süütevõti ära. Seisupidur fikseerida.

Kontroll- ja hooldustöö

Iga päev enne töö algust

Kütusepaagi täituvuse kontrollimine. Mootoriõli taseme kontrollimine. → Kontrollige jahutusvedeliku kompensatsioonipaagi täituvust. → Kontrollige puhkimisvaltsi ja külgmiste harjade kulumist ning sissekerinud lintide osas. → Kontrollige, kas rataste ümber ei ole mähkunud linte. → Kontrollige tsentrifugaaljõul töötavat separaatorit ja õhufiltrit, vajadusel puhastage. → Kontrollige kõigi teeninduselementide funktsiooni. → Kontrollige seadet vigastuste osas. → Tolmufiltri puhastamiseks vajutage filtripuhastusseadise klahvi.

Märkus: Kirjeldust vt peatükist "Hooldus ja jooksevremont".

Tankimine

△OHT

Plahvatusoht!

→ Kasutada tohib ainult kasutusjuhendis nimetatud kütust. → Ärge tankige suletud ruumides. → Suitsetamine ja lahtine tuli on keelatud. Jälgige, et kütust ei sattuks tulistele pindadele. → Kontrollige kütusekogust paagi näidikult. Seisake mootor. → Avage paagi lukk. Tankige diislit. Pühkige mahavoolanud kütus ära ja sulgege paagi lukk.

Kaitamine

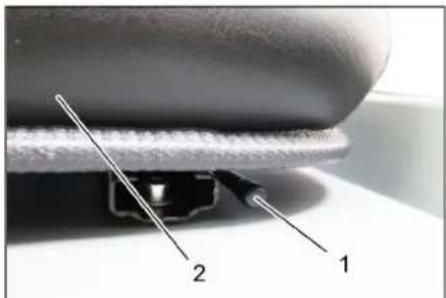

Juhiistme reguleerimine

1 Istme reguleerimishoob

2 Juhiiste

Tõmmake istme reguleerimise hoob välja. Nihutage istet, vabastage hoob ja laske asendisse fikseeruda. → Kontrollige istet edasi-tagasi liigutades, kas see on kindlalt paigas.

Käivitage masin

Märkus: Seade on varustatud istme kontaktlülitiga. Juhiistmelt lahkudes lülitub masin välja.

1 Seisupidur 2 Mootori pöörete reguleerimine

→ Istuge juhiistmele. Seisupidur fikseerida. Lükake mootori pöörete regulaator 1/3 üles.

Eelsoojendus

Süttib eelsoojenduse lamp.

Käivitage mootor

Mootori käivitamiseks tuleb piduripedaal alla vajutada. Kui eelsoojenduse lamp kustub, keerake süütevõti asendisse "I". Kui masin käivitus, laske süütevõti lahti.

Märkus: Ärge kunagi käitage starterit kauem kui 10 sekundit. Enne starteri uut käivitamist oodake vähemalt 10 sekundit.

Masinaga sõitmine

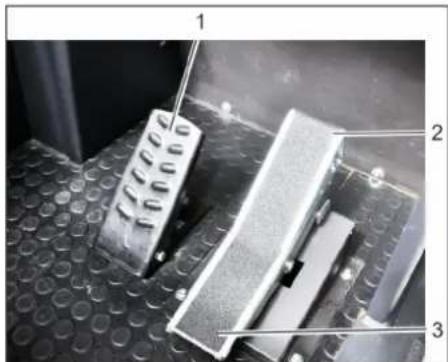

1 Piduripedaal 2 Gaasipedaal edasi 3 Gaasipedaal tagasi

Lükake mootori pöörete regulaator lõpuni ette (tööpöörded). Vajutage piduripedaal alla. Vabastage seisupidur.

Edasisuunas sõitmine

→ Suruge gaasipedaali aeglaselt, edasi.

Tagurpidi sõitmine

△OHT

Vigastusoht!

→ Tagasikäigul ei tohi põhjustada ohtu kolmandatele isikutele, vajadusel kasutage juhendaja abi. → Suruge gaasipedaali aeglaselt, tagasi.

Käitumine sõidul

Vabastage gaasipedaal, masin pidurdab automaatselt ja jääb seisma.

Märkus: Vajutus piduripedaalile suurendab pidurdusjõudu.

Takistustest ülesõitmine

Ülesõitmine paigalolevatest kuni 70 mm takistustest:

→ sõitke aeglaselt ja ettevaatlikult üle. Ülesõitmine paigalolevatest üle 70 mm takistustest: → Takistustest tohib üle sõita ainult sobiva kaldpinna abil.

Puhkimisrežiim

TÄHELEPANU

Märkus: Optimaalse puhastustulemuse saavutamiseks tuleb liikumiskiirus sobitada valitsevate oludega.

Töö käigus tuleks tolmufiltrit regulaarsete ajavahemike tagant puhastada.

Kui peentolmu sisaldavas keskkonnas töötatakse sageli, tuleb filtrit sagedamini puhastada.

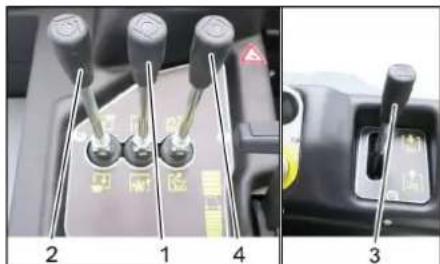

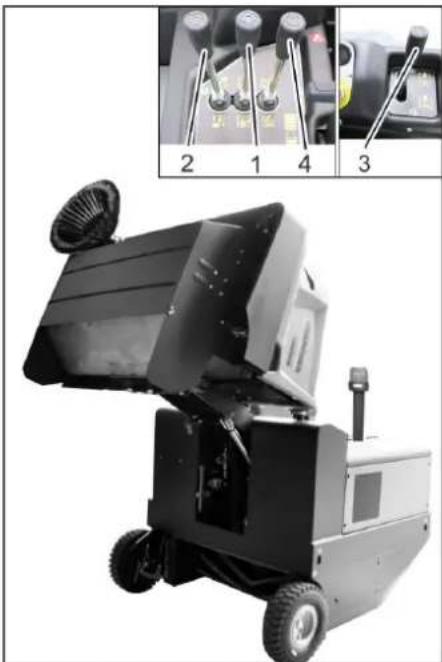

Juht hoob

1 Puhkimisrulli juht hoob 2 Prühimahuti juht hoob 3 Külgmise harja juht hoob 4 Mahuti klapi juht hoob

Puhkimisrulli juht hoob

→ Puhkimisrulli juht hoob (1) ette: Puhkimisrull langeb alla. → Puhkimisrulli juht hoob (1) taha: Puhkimisrull tõuseb üles.

Prühimahuti juht hoob

→ Prühimahuti juht hoob (2) ette: Prühimahuti langeb alla. → Prühimahuti juht hoob (2) taha: Prühimahuti tõuseb üles.

Külgmise harja juht hoob

Külgmise harja juht hoob (3) ette: külgmine hari langeb alla. Külgmise harja juht hoob (3) taha: külgmine hari tõuseb üles.

Mahuti klapi juht hoob

→ Mahuti klapi juht hoob (4) ette: Prühimahuti klapp avaneb. → Mahuti klapi juht hoob (4) taha: Prühimahuti klapp sulgub.

Lülitage ventilaator sisse. Pinna puhastamisel: Puhkimisrulli juht hoob (1) ette: Puhkimisrull langeb alla. → Mahuti klapi juht hoob (4) ette: Mahuti klapp avaneb. Servade puhastamisel: Külgmise harja juht hoob (3) ette: külgmine hari langeb alla.

Niiskete või märgade pindade puhkimine

Lülitage ventilaator välja. Pinna puhastamisel: Puhkimisrulli juht hoob (1) ette: Puhkimisrull langeb alla. → Mahuti klapi juht hoob (4) ette: Mahuti klapp avaneb. Servade puhastamisel: Külgmise harja juht hoob (3) ette: külgmine hari langeb alla.

Puhkmemahuti tühjendamine

OHT

Vigastusoht!

Tühjendamise ajal ei tohi prügimahuti pöördealal viibida inimesi ega loomi. Ümberminekuoht! → Paigutage seade tühjendamise ajaks tasasele pinnale.

△HOIATUS

Muljumisoht! → Ärge kunagi suruge kätt tühjendusmehhanismi hoovastikku. On keelatud viibida ülestõstetud mahuti all.

TÄHELEPANU

Vigastus- ja kahjustusoht! → Pöörleva puhkimisvaltsiga on võimalik tühjenduse käigus materjal eemaldada. Hoida piisavat kaugust.

Tõstke puhkimisrull ja külgmised harjad juht hoobadega üles. Selleks juht hoovad (1 ja 3) taha. → Sulgege mahuti klapp. Selleks juht hoob (4) taha. Tõstke prügimahuti üles. Selleks prügimahuti juht hoob (2) taha. Sõitke aeglaselt kogumismahuti lähedale. Seisupidur fikseerida → Avage mahuti klapp. Selleks suruge mahuti klapi juht hoob (4) ette ja tühjendage prügimahuti. → Sulgege mahuti klapp. Selleks tõmmake mahuti klapi juht hoob lõppasendini taha (4). Vabastage seisupidur. → Sõitke aeglaselt kogumismahuti juurest minema. → Langetage prügimahuti lõppasendisse alla. Selleks prügimahuti juht hoob (2) ette

Seadme väljalülitamine

Tõstke puhkimisrull ja külgmised harjad juht hoobadega üles. Selleks juht hoovad (1 ja 3) taha. → Sulgege mahuti klapp. Selleks juht hoob (4) taha. Tõmmake mootori pöörete regulaator lõpuni taha. Vajutage piduripedaal alla. Seisupidur fikseerida. Keerake süütevõti asendisse "0" ja tõmmake võti ära.

Transport

△OHT

Transpordikahjustused!

Järgida nõlvadel või sõidukitel transportides seadme tühikaalu (transpordimass). → Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele libisemise ja ümbermineku vastu. Keerake süütevõti asendisse "0" ja tõmmake võti ära. Seisupidur fikseerida. Fikseerige seade kinnituspunktidest (4x) rihmade, trosside või kettidega. → Kinnitage seadme rattad kiiludega. → Puhkimismasina transportimisel ühendada aku lahti.

Ladustamine/seiskamine

Seisake puhkimismasin tasasel pinnal kuivas, jäavabas keskkonnas. Kaitsta tolmu eest kattematerjaliga. Tõstke puhkimisvalts ja kulgimisharjad üles, et harjaseid mitte vigastada. → Sulgege mahutiklapp. Keerake suutevõti asendisse "0" ja tõmmake võti ära. Seisupidur fikseerida. Kindlustage puhkimismasin veeremahakkamise vastu.

Kui puhkimismasinat ei kasutata pikemat aega, järgida täiendavalt:

Vahetage mootoriõli. Kui on oodata öökülma, laske jahutusvesi välja või kontrollige, kas selles on piisavalt antifriisi. Puhastage puhkimismasinat seest ja väljast. → Ühendage aku lahti. → Laadige akut ja seejärel uuesti umbes iga 2 kuu tagant.

Korrashoid ja tehnohooldus

Üldmärkusi

TÄHELEPANU

Vigastusoht!

→ Tolmufiltrit mitte pesta. → Remonttöid tohivad teha ainult volitatud klienditeenindused või vastava ala spetsialistid, kes tunnevad kõiki asjaomaseid ohutuseeskirju. → Mobiilsed tööstuslikult kasutatavad masinad peavad läbima ohutusalase kontrollimise vastavalt VDE 0701-le.

→ Pange puhkimismasin tasasele pinnale. Keerake suutevõti asendisse "0" ja tõmmake võti ära. Seisupidur fikseerida.

Puhastamine

ETTEVAATUS

Vigastusoht!

→ Masinat ei tohi puhastada voolikust tuleva või kõrgsurvejoaga (lühiste või muude kahjustuste oht).

Seadme puhastamine seest

Vigastusoht!

Seadme puhastamine väljast

Puhastage seadet niiske, pehmetoimelise puhastusvahendi lahuses niisutatud lapiga.

Märkus: Ärge kasutage agressiivseid puhastusvahendeid.

Hooldusvahemik

Märkus: Töötundide loendur näitab hooldusvahemike aega.

Kliendi poolt teostatav hooldus

Märkus: Kõiki kliendi poolt teostatavaid teenindus- ja hooldustöid peavad tegema kvalifitseeritud spetsialistid. Vajaduse korral võib alati kaasata Karcheri edasimüüja.

Igapäevane hooldus:

Kütusepaagi täituvuse kontrollimine. Mootoriõli taseme kontrollimine. Kontrollige jahutusvedeliku kompensatsioonipaagi täituvust. Kontrollige puhkimisvaltsi ja külgmise harja kulumist ning sissekerinud lintide osas. Kontrollige kütusefiltrit. Kontrollige tsentrifugaaljõul töötavat separaatorit ja õhufiltrit, vajadusel puhastage. Kontrollige kõigi teeninduselementide funktsiooni. Kontrollige seadet vigastuste osas.

Puhastage vesiradiaatorit. Puhastage hüdraulikaõli radiaatorit. Kontrollige hüdrosüsteemi. Kontrollige hüdroõli taset. Kontrollige pidurivedeliku taset. Kontrollige tihendliidete kulumist, vajadusel vahetage välja. Kontrollige mahuti klappi ja määrige.

Hooldus iga 50 töötunni järel:

Laske vesi diisli veeseparaatorist välja

Hooldus vastavalt kulumisele:

Vahetage välja tihendliistud. → Reguleerige külgmisi tihendeid või vahetage välja. Vahetage välja puhkimisvalts. Vahetage välja kulgminehari.

Märkus: Kirjeldust vt peatükist "Hooldustoed".

Klienditeeninduse poolt teostatav hooldus

Märkus: Et garantiõigus säiliks, tuleb garantiajal kõik teenindus- ja hooldustööd lasta läbi viia Karcheri volitatud klienditeenindusel vastavalt hooldusvihikule.

Hooldus 50 töötunni järel:

→ Laske esimene hooldus teha vastavalt ülevaatuste kontrollnimekirjale klienditeeninduses.

Hooldus 250/500/1000/1500/2000 töötunni järel:

→ Laske hooldus teha vastavalt ülevaatuste kontrollnimekirjale klienditeeninduses.

Hooldustööd

Ettevalmistus:

Pange puhkimismasin tasasele pinnale. Keerake süütevõti asendisse "0" ja tõmmake võti ära. → Seisupidur fikseerida

Kui prügimahuti on üles tõstetud, tuleb alati paigaldada kinnituslatt. → Tegeleda kindlustusega väljaspool ohupiirkonda.

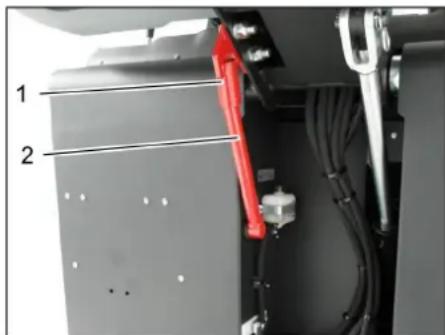

1 Kinnituslati hoidik 2 Kinnituslatt

→ Üleval toimuva tühjendamise jaoks lükake kinnituslatt üles ja torgake hoidikusse (fikseeritud).

Palun jälgige,et mootoriöli, kütteöli, diisel ega bensiin ei sattuks loodusse. Palun kaitske pinnast ja körvaldage kasutud öli keskkonnaeeskirju järgides.

Akude ohutusnõuded

Akusid käideldes järgige kindlasti järgmisi hoiatusi:

i	Järgige akul, kasutusjuhendis ja söiduki kasutusjuhendis ole-vaid märkusi!
	Kandke kaitseprille!
	Jälgige, et lapsed ei puutuks kokku akude happega!
	Plahvatusoht!
	Tuli, södemed, lahtine tuli ja suitsetamine on keelatud!
	Happepõletuse oht!
	Esmaabi!
	Hoiatus!
	Utiliserimine!
	Ärge visake akut prügikontei- nerisse!

△OHT

Plahvatusoht!

→ Kasutage ainult poolusekaitsega akusid. Kaotsimineku korral asendage poolusekaitse.

△OHT

Plahvatusoht!

→ Ärge asetage akule tööriistu ega muid sarnaseid esemeid. Lühise ja plahvatusoht.

△OHT

Vigastusoht!

→ Suitsetamine ja lahtine tuli on keelatud. → Ruumid, kus laetakse akusid, peavad olema hästi ventileeritud, sest laadimisel tekib väga plahvatusohtlik gaas.

△OHT

Happepeletuse oht!

→ Silma või nahale pritsinud hape tuleb ära loputada suure hulga puhta veega. Seejärel pöörduge viivitamatult arsti poole. Saastunud riideid peske veega.

Aku paigaldamine ja ühendamine

Seade on standardselt varustatud hooldusvaba akuga.

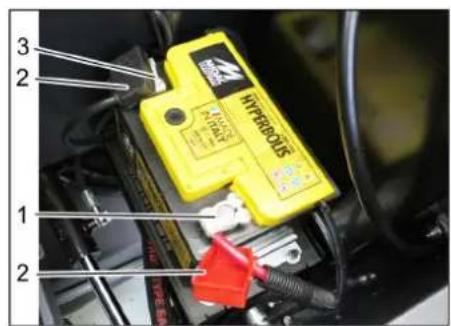

1 Plussklemm 2 Poolusekaitse 3 Minusklemm

Asetage aku akuhoidikusse. Keerake hoidikud aku põhja külge kinni. Ühendage klemm (punane kaabel) plusspoolega (+). Ühendage klemm miinuspoolega (-). Paigaldage poolusekate. Kontrollige, kas akupoolused ja klemmid on klemmikaitserasvaga küllaldaselt kaitstud.

Kontrollige aku happetaset ja korrigeerige seda (ainult vähest hooldust nõudvate akuelementide korgiga akude puhul)

ETTEVAATUS

Vigastusoht!

Happega täidetud akude puhul kontrollige regulaarselt vedeliku taset. Keerake kõik akuelementide korgid välja. Igast elemendist tuleb happekontrollijaga proov võtta.

Täisakutud aku happe erikaal on 20 °C juures 1,28 kg/l. Tühja aku happe erikaal on 1,00 kuni 1,28 kg/l. Kõigis elementides peab happe erikaal olema võrdne. Pange happeproov uuesti samasse elementi tagasi. Kui vedelikutase on liiga madal, lisage elementidesse destilleeritud vett kuni märgini.

Laadige akut.

Keerake akuelementide korgid peale tagasi.

Aku laadimine

OHT

Vigastusoht!

Järgige akut käideldes ohutusnõudeid. Järgige laadijate tootja kasutusjuhendit.

OHT

Vigastusoht! Laadige akut ainult sobiva laaduriga.

Keerake kõik akuelementide korgid välja. (ainult vähest hooldust vajava aku korral) → Ühendage laadimisseadme plusskaabel aku plussklemmiga. → Ühendage laadimisseadme miinuskaabel aku miinusklemmiga. → Ühendage võrgupistik pistikupessa ja lülitage laadimisseade sisse. → Laadige akut võimalikult nõrga laadimisvooluga. Kui aku on täis laetud, tuleb laadur esmalt võrgust ja siis aku küljest lahutada. Keerake akuelementide korgid peale tagasi. (ainult vähest hooldust vajava aku korral)

Aku mahamonteerimine

→ Ühendage klemm miinuspoolselt (-) lahti. → Ühendage klemm plusspoolelt (+) lahti. Vabastage hoidikud aku põhja küljest kinni. Võtke aku akuhoidikust välja. → Utiliseerige kasutatud aku vastavalt kehtivatele määrustele.

Kontrollige pidurivedeliku taset ja lisage pidurivedelikku juurde

OHT

Vigastusoht!

Kui prügimahuti on üles tõstetud, tuleb alati paigaldada kinnituslatt. Tegeleda kindlustusega väljaspool ohupiirkonda.

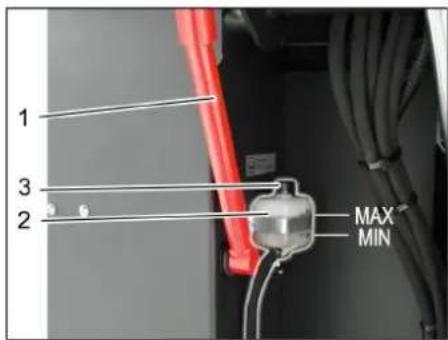

1 Kinnituslati hoidik 2 Pidurivedeliku mahuti 3 Lukustatav kaas

Sõitke prügimahuti üles ja kinnitage kinnituslatiga, selleks vt peatükki „Prügimahuti tühjendamine" → Kontrollige, kas pidurivedeliku mahutis on piisavalt pidurivedelikku.

Märkus

Täitetase peab jääma min ja max vahele. Vajadusel lisada kaubandusest mõeldavat DOT-pidurivedelikku.

Mootori õlitaseme kontrollimine ja õli lisamine

△OHT

Põletusoht!

→ Laske mootoril jahtuda. → Kontrollige mootori õlitaset mitte enne kui 5 minutit pärast mootori seiskamist.

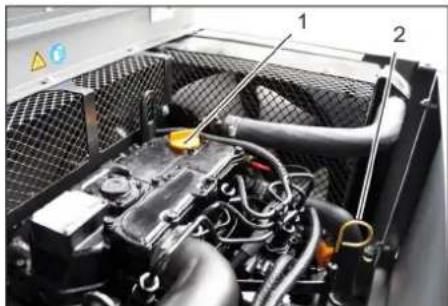

1 Oli täiteava kaas (mootor) 2 Olitaseme mõõtevarras

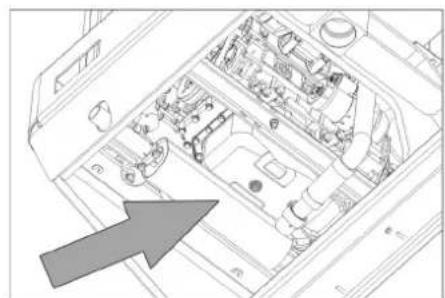

Mootoriõli ja mootoriõli filtri vahetamine ETTEVAATUS

Kuumast mootoriõlist lähtuv põletusoht!

→ Laske mootoril jahtuda. Pange valmis kogumisnõu vähemalt 6 l mootoriõli jaoks. → Laske mootoril jahtuda.

1 Mootoriõlifilter 2 Kütusefilter

Keerake õlifilter maha. Puhastage kinnituskohta ja tihendpindu. → Määrige uue õlifiltri tihendit enne paigaldamist õliga. Paigaldage uus õlifilter ja keerake käega kinni. Keerake õli väljalaskekork koos uue tihendiga sisse. Pingutusmoment: 25 Nm

→ Lisage mootoriõli. Õlisordi ja täitekoguse kohta vt ptk "Tehnilised andmed". Keerake õli täiteava kaas kinni. → Laske mootoril u. 10 sekundit töötada. Mootoriõli taseme kontrollimine.

Kütusefiltri kontrollimine

→ Kontrollige, kas kütusefilter on puhas. Vajadusel puhastage kütusefiltrit ja filtrikorpust. Vajadusel vahetage kütusefilter välja.

Kütusefiltri vahetamine

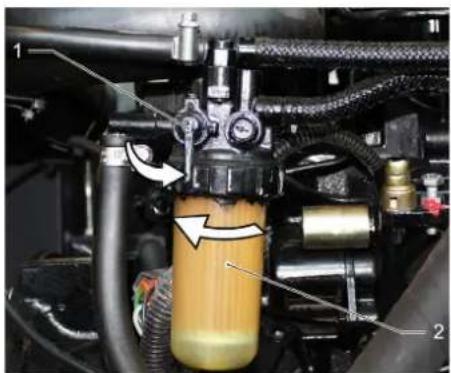

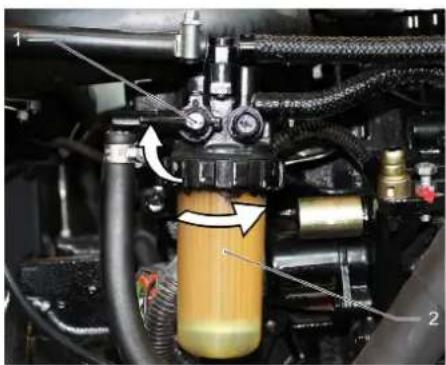

1 Kütusekraan 2 Kütusefilter

→ Sulgege kütusekraan. Kruvige kütusefilter maha ja vahetage välja.

1 Kütusekraan 2 Kütusefilter

MÄRKUS

Enne paigaldamist täitke kütusefilter diisliga.

Keerake uus kütusefilter peale. → Pingutage kütusefiltrit pöördemomendiga 20 Nm. → Avage kütusekraan.

Kondensvee väljalaskmine diiselkütuse veeseparaatorist

1 Kütusekraan 2 Separatori tops 3 Veeeraldi

→ Sulgege kütusekraan. Kruvige separatori tops maha ja tühjendage. Kruvige separatori tops kohale. → Avage kütusekraan

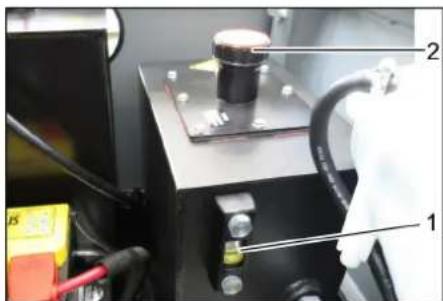

Kontrollige hüdraulika õlitaset ja lisage hüdraulikaõli

MÄRKUS

Prühimahuti ei tohi olla üles tõstetud. → Avage mootorikate.

→ Kontrollige aknast hüdroõli taset. - Õlitase peab olema "MIN"- ja "MAX"-tähise vahel. - Kui õlitase on "MIN"-tähisest allpool, tuleb hüdroõli juurde valada. Kruvige maha õli täiteava kaas. Puhastage täiteala. → Lisage hüdroõli. Õlisorti vt ptk. Tehnilised andmed. Kruvige peale õli täiteava kaas.

Hüdrosüsteemi kontrollimine

MÄRKUS

Hüdrosüsteemi hooldust teostab ainult Karcheri klienditeenindus. → Seisupidur fikseerida. Käivitage mootor. → Kontrollige kõigi hüdraulikavoolikute ja liitmike tihedust.

Jahutusvedeliku taseme kontrollimine

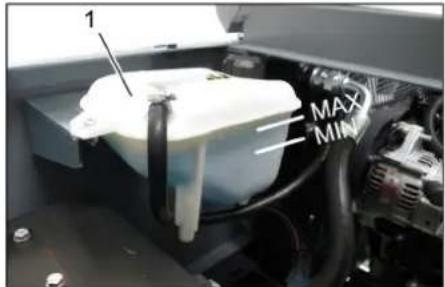

1 Jahutusvedeliku kompensatsioonipaak

→ Kontrollige taset, kui mootor on külm. → Kontrollige jahutusvedeliku kompensatsioonipaagi täituvust. Õige jahutusvedeliku tase peab jääma MIN ja MAX vahele.

Vee-/hüdrooliradiaatori kontrollimine ja puhastamine

Põletusoht!

Laske radiaatoril vähemalt 20 minutit jahtuda. Veeradiaatori jahutusvedeliku taset kontrollitakse jahutusvedeliku kompensatsioonipaagist. Vt ptk "Jahutusvedeliku taseme kontrollimine". Puhastage radiaatori ribisid. Kõrvaldage mustus pehme harja või suruõhuga. Kontrollige radiaatori voolikute ja liitmike tihedust. Puhastage ventilaatorit.

Puhkimisvaltsi kontrollimine

Käivitage mootor. Tõstke prügimahuti lõpuni üles. Seisake mootor. Seisupidur fikseerida. Paigaldage üleva toimuvat tühjenduse jaoks kinnituslatt. Eemaldage puhkimisvaltsilt paelad või nöörid. Võtke kinnituslatt välja. Käivitage mootor. Langetage prügimahuti lõpuni alla. Seisake mootor.

Puhkimisvaltsi väljavahetamine. Puhkimisvaltsi puhkimistaseme

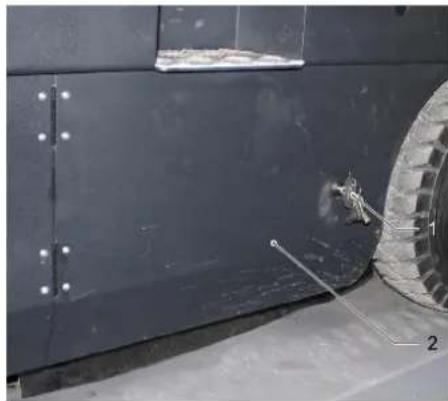

1 Võti

2 Küljepaneel

Tõstke prügimahuti üles ja toestage kinnituslatiga. Avage võtmega külgmised katted.

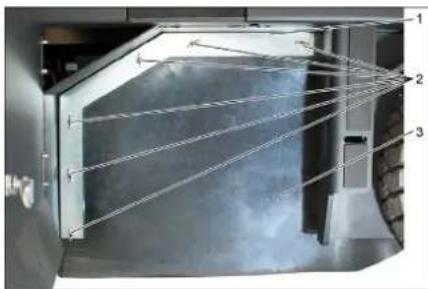

1 Kinnitusklamber 2 Tiibmutter 3 Külgmine tihend. Kruvige tiibmutrid maha. Võtke kinnitusklamber ära. Kruvige tiibmutrid kinnitusplaadil külgmiselt tihendilt maha ja võtke kinnitusplaat maha. Lükake külgmine tihend välja. Keerake välja puhkimisvaltsi kinnituspesa kruvi ja lükake kinnituspesa välja. Võtke puhkimisvalts välja.

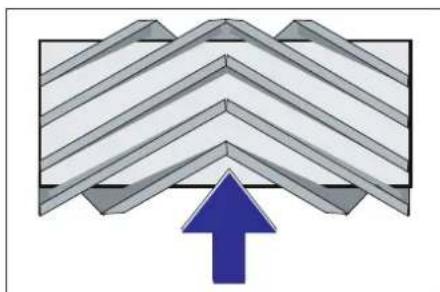

Puhkimisvaltsi paigaldusasend sõidusuunas (pealtvaade)

Märkus: Uut puhkimisvaltsi paigaldades jälgige harjaste asendit.

Märkus: Pärast uue puhkimisvaltsi paigaldamist tuleb puhkimistaset uuesti reguleerida.

kontrollimine ja reguleerimine

Lülitage väljapuhur. Sõitke puhkimismasin tasasele ja siledale pinnale, mis on määratavalt tolmu- või kriidine. Langetage puhkimisrulli juht-hoovaga alla ja laske töötada (u. 10 s). Tõstke puhkimisvalts üles. Sõitke masin tagurpidi minema. Kontrollige puhkimistaset.

Puhkimisjälje vorm peab olema ühtlane ristkülik laiusega 80-85 mm.

Reguleerige puhkimistaset

1 Vedru 2 Seademutter 3 Kontramutter 4 Keermestatud varb

Reguleerige puhkimislaiust seadekruvist. → Kontrollige puhkimistaset.

Külgmise harja puhkimistaseme kontrollimine ja reguleerimine

Tõstke külgmine hari üles. Sõitke puhkimismasin tasasele ja siledale pinnale, mis on mängatavalt tolmune või kriidine. → Laske külghari juht hoova abil alla ja laske ca 10 sekundit töötada. Tõstke külgmine hari üles. → Sõitke masin tagurpidi minema. → Kontrollige puhkimistaset.

Puhkimistaseme laius peaks olema 40-50 mm.

Korrigeerige puhkimisasendit kahest seadekruvist. → Kontrollige puhkimistaset.

Külgmiste tihendite reguleerimine △OHT

Vigastusoht!

Kui prügimahuti on üles tõstetud, tuleb alati paigaldada kinnituslatt. Tegeleda kindlustusega väljaspool ohupiirkonda. Tõstke prügimahuti üles ja fikseerige kinnituslatiga. → Üleval toimuva tühjendamise jaoks lükake kinnituslatt üles ja torgake hoidikusse (fikseeritud).

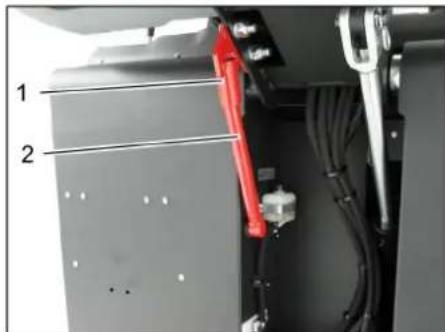

1 Kinnituslati hoidik 2 Kinnituslatt

→ Avage külgmine kate nagu kirjeldatud peatükis "Puhkimisvaltsi vahetamine". Vabastage külgmiselt kinnitusplaadilt 6 tiibmutrit. Vabastage eesmiselt kinnitusplaadilt 3 mutrit (SW 13). → Suruge külgmine tihend nii palju alla (piklik auk), kuni see on põrandast 1-3 mm kaugusel. Keerake kinnitusplaat kinni. → Korrake protseduuri seadme teisel küljel.

Tolmufiltri manuaalne puhastamine

Lülitage sisse käsitsi filtripuhastus.

Tolmufiltri kontrollimine/vahetamine HOIATUS

Vigastusoht!

→ Filtrimooduliga töötades kandke tolmukaitsemaski. Järgige peene tolmu käsitsemise ohutuseeskirju. → Tolmufiltri puhastamiseks vajutage filtripuhastusseadise klahvi. Tühjendage puhkmemahuti.

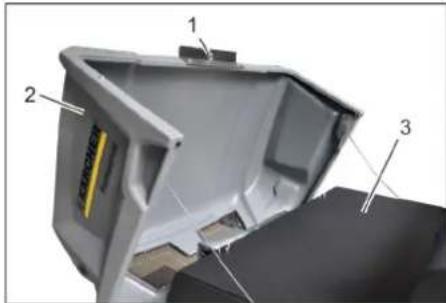

1 Seadme katte lukk 2 Seadme kate 3 Filtrikate

→ Avage lukk. Selleks keerake tähtkuvi välja. Keerake seadme kate ette.

1 Lukk, filtrikate (2x) 2 Filtrikate

→ Avage lukk. → Avage filtrikate.

1 Risttoed 2 Tolmufilter

Märkus

→ Kontrollige tolmufiltrit, vajadusel puhastage või vahetage välja. Tolmufiltrit vahetada võib ainult Karcheri klienditeenindus. → Pange filtrikate peale ja lukustage see.

Kiilrihma kontrollimine ja reguleerimine

Kiilrihm peab u. 7-9 mm järele andma, kui sellele avaldatakse survet 10 kg. Laske volitatud klienditeenindusel reguleerida kiilrihma pingust.

Ohufiltri kontrollimine ja vahetamine

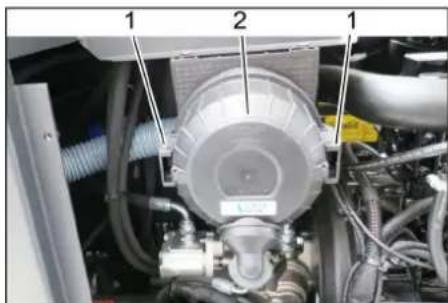

1 Lukk 2 Õhufiltri korpus

Eemaldage külgmised katted. Võtke õhufiltri korpus ära. Vahetage välja õhufiltri element.

Markus: Paigalduspositsioon väljapuhumisava suunatud alla (vt joonist).

1 Mutter 2 Kaitsmekasti kaas

Keerake rihvelmutter välja → Avage kaitsmekasti kaas. → Kontrollige kaitsmeid. Vahetage rikkis kaitsmed välja. Markus: Kasutage ainult sama võimsusega kaitsmeid.

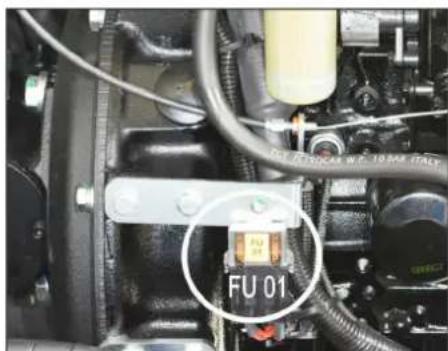

Markus: Kaitse FU 01 on mootoriruumis.

FU 01 Peakitse 60 A
FU 02 Helisignaal Hūdraulikaöljahuti	20 A
FU 03 Turvarelee Multifunktsionaalne näidik	10 A
FU 04 Vilkur 5 A
FU 05 Turvarelee Ajaviivitus	25 A
FU 06 Kabiini valgustus Klaasipuhasti	10 A
FU 07 Kütusepump 10 A
FU 08 Aegrelee Istmekontakti lüliti	3 A
FU 09 Valgustus vasakul 7,5 A
FU 10 Valgustus parental 7,5 A
FU 11 Tööttuli ees (lähituli) 10 A
FU 12 Vibraatori susteem 20 A
FU 13 Tagurdussignaal 5 A

Rike Körvaldamine
Seadet ei saa käivitada Istuge juhii	stmele, aktiveeritakse istme kontaktlūliti
	Mootori kävitamiseks tuleb piduripedaal alla vajutada.
	Akut laada või aku vahetada
	Tankige kutust, ùhutage kütusesüsteemi
	Vahetage kütusefilter
	Kontrollige kütusevoolikute susteemi, liideseid ja uhendusi ning parandage vajadusel
	Teatage Kärcheri klienditeenindusele
Mootor tõotab ebaühtlaselt Puhastag	eohufiltrit või vahetage välja filtripadrun
	Kontrollige kütusevoolikute susteemi, liideseid ja uhendusi ning parandage vajadusel
	Teatage Kärcheri klienditeenindusele
Mootor ülekuumenenud Lisage jah	tusvedelikku
	Peske radiator läbi
	Pingutage kilirhma
	Teatage Kärcheri klienditeenindusele
Mootor tõotab, aga masin sõidab	Vabastage seisupidur
ainult aeglaselt või üldse mitte	Lükake gaasikang lõpuni ette (suur põrete arv).
	Kontrollige, kas seadmesse ei ole mäkhunud linte või nõörjuppe.
	Teatage Kärcheri klienditeenindusele
Vilistav heli hüdraulikas Lisage hüd	raulikavedelikku
	Teatage Kärcheri klienditeenindusele
Harjad põörlevad ainult aeglaselt	Lükake gaasikang lõpuni ette (suur põrete arv).
või üldse mitte	Kontrollige, kas seadmesse ei ole mäkhunud linte või nõörjuppe.
	Teatage Kärcheri klienditeenindusele
Harjas ∀he imemisjõudu või puu-dub see üldse	Kontrollige ja puhistage tolmufilrit või vahetage välja.
	Teatage Kärcheri klienditeenindusele
Seadmost tuleb tolu Mu Külgmiste tih	endite reguleerimine
	Lülitage ventilator sisse
	Kontrollige ja puhistage tolmufilrit või vahetage välja.
	Vahetage võla filtr trihendid
	Avage prahimahuti klapp.
	Teatage Kärcheri klienditeenindusele
Pühkimismoodul lătab prahti maha	Tuhjendage pühkmemahuti
	Kontrollige ja puhistage tolmufilrit või vahetage välja.
	Pühkimisvaltsi väljavahetamine
	Reguleerige pühkimistaset
	Vahetage võla rahimahuti tihendusribad
	Körvaldage pühkimisvaltsi blokeering
	Avage prahimahuti klapp.
	Teatage Kärcheri klienditeenindusele
Prahimahuti ei tõuse üles või ei lange alla	Lükake gaasikang lõpuni ette (suur põrete arv).
	Teatage Kärcheri klienditeenindusele
Prahimahuti klapp ei avane Teatage	Kärcheri klienditeenindusele
Häired hüdraulilisetlikuvate osa-de tõs	Teatage Kärcheri klienditeenindusele

Tehnilised andmed
		KM 130/300 R D Classic
Masina andmed
Södukilirus, edasi km/h 10
Södukilirus, tagasi km/h 10
Tõusuvõime (maks.) % 18
Kaetav pind ilma külgmiste harjadeta m	2/h 10000
Pindala võimsus külgmiste harjadega m	2/h 13000
Tõolaius ilma külgmise harjata mm 1000
Tõolaius külgmise harjaga mm 1300
Kaitme liik kaitstud veepiiskade eest -- IPX 3
Kasutusaeg tãis bensiinipaagiga h 4
Mootor
TÜüp -- YANMAR 3TNV76A
Mudel -- 3-silindriline neljatakiline diiselmootor
CO2Heide vastavalt EL-i määruse 2016/1628 mõötmisprotseduurile (V tase)	g/kWh	932,0
Jahutuse liik	-- Vesijahutus
Põörlemissund	-- vastupäeva
Auk	mm 70
Tõokäik	mm 82
Silindri maht	cm³	1116
Ölikogus	I	3,5
Tõo põrete arv	1/min	2500
Maksimaalne põrrete arv	1/min	2500
Tühikäigu põrlemissagedus	1/min	1300
Võimsus maks.	kW/PS	15,8 / 21,5
Maksimaalne põrdemoment 2100 1/min juures	Nm	67,9
Öilfilter	-- Filter padrun
Imifilter	--	Sismine filtripadrun, vãlimine filtripadrun
Kütusefilter	-- Filter padrun
Elektrisüsteem
Aku	V, Ah	12, 60
Generaator, kolmefaasiline AC	V, A	12, 55
Starter	-- Elektriline starter
Hüdrosüsteem
Kogu hüdrosüsteemi ölikogus	I	26,5
Ölikogus hüdropaagis	I	21,2
Ölisordid
Mootor (üle 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Mootor (0 kuni 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Mootor (alla 0 °C) -- SAE 10W, SAE 10W-30, SAE 10W-40
Hüdraulika	-- HV 46
Pühkmemahuti
Maks. tühjenduskörgus	mm 1400
Prahimahuti maht I 300
Pühkimisvalts
Pühkimisvaltsi lübimõõt	mm 300
Pühkimisvaltsi laius	mm 1000
Põrete arv	1/min	350
Pühkimistase	mm 80
Külgmine hari
Külgmise harja lübimõõt	mm 600
Põrete arv (sujuv)	1/min	0 - 60
Täiskummist revid
Suurus ees	-- 15-4.5x8
		KM 130/300 R D Classic
Suurus taga -- 15-4.5x8
Pidur
Esirattad -- mehhaaniline
Tagaratas -- hüdrostaatline
Filtri- ja imisüsteem
Mudel -- Kottfilter
Pörete arv 1/min 2800
Peentolmu filtri pind m	2	7,8
Imisüsteemi nominaal-alaruhk mbar 15,5
Imisüsteemi nominaal-mahtvool m	3/h 800
Vibraatori süsteem -- Elektrimootor
Ümbritseva keskkonna tingimused
Temperatuur °C -5 kuni +40
Öhuniiskus, mittenisutav	%	0 - 90
Tuvastud värtused vastavalt standardile EN 60335-2-72
Müræmissioon
Helirōhu tase LpA	dB(A)	80
Ebakindlus KpA	dB(A)	3
Müratase LwA + ebakindlus KwA	dB(A)	98
Seadme vibratsionid
Käte/käsivarte vibratsionivärtus	m/s2	<2,5
Iste	m/s2	0,7
Ebakindlus K	m/s2	0,1
Mööttmed ja kaalud
pikkus x laius x körgus	mm	2040x1330x1430
Pöörderaadius parental	mm	1400
Pöörderaadius vasakul	mm	1400
Tühikaal	kg	920
Lubatud kogumass	kg	1397
Lubatud teljekoormus ees	kg	862
Lubatud teljekoormus taga	kg	535
Kütusepaagi maht, diisel	l	16
Tehniliste muudatuste öigused reserveeritud!

ELi vastavusdeklaratsioon

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina om kontseptsioonilt ja konstruktsioonilt EL direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõuetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Asjakohased EL direktiivid:

2006/42/EÜ (+2009/127/EÜ)

2014/30/EL

2000/14/EÜ

Kohaldatud ühtlustatud standardid:

EN 60335-1

EN 55012: 2007 + A1: 2009

EN 55014-2: 2015

Kohaldatud riiklikud standardid

Järgitud vastavushindamise protseduur:

2000/14/EÜ: Lisa V

Helivõimsuse tase dB(A)

Mõõdetud: 96

Garanteeritud: 98

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

Dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher SE & Co. KG

a 15

clll 200 caiu

sJg2dll jll 2000

a.sjg,glll o>gll a>sl

sglgall wll ginaa a≥1,pa

Jolal JIw sgwa a>JW p

:abll (3) aaijll aasoll s> eJ

jgljll
