Typ výrobku	Samojízdný zametač
Značka	Kärcher
Model	KM 130300 R D Classic
Rozměry (D x Š x V)	2040 mm x 1330 mm x 1430 mm
Hmotnost prázdného stroje	920 kg
Celková přípustná hmotnost	1397 kg
Pohon	Dieselový motor Yanmar 3TNV76A, 3 válce, 4taktní
Výkon motoru	15,8 kW / 21,5 PS
Objem palivové nádrže	16 l (diesel)
Rychlost jízdy	10 km/h (vpřed i vzad)
Maximální sklon	18 % ve směru jízdy
Šířka zametání bez bočních kartáčů	1000 mm
Pracovní šířka s bočními kartáči	1300 mm
Zametací výkon (s bočními kartáči)	13 000 m²/h
Objem nádoby na prach	300 l
Výška vykládání nádoby	1400 mm
Rotující kartáč (průměr x šířka)	300 mm x 1000 mm
Boční kartáče (průměr)	600 mm
Filtrační plocha	7,8 m² (prachový filtr)
Hladina akustického tlaku (LpA)	80 dB(A)
Pomoc při startování	Předehřev žhavicích svíček
Bezpečnost	Spínač sedadla, parkovací brzda, bezpečnostní tyč pro vyklápění
Běžná údržba	Denní kontrola hladin (olej, palivo, chlazení), čištění filtru

Často kladené otázky - KM 130300 R D Classic Kärcher

Jak nastartovat zametač Kärcher KM 130300 R D Classic?

Pro nastartování se posaďte na sedadlo řidiče (spínač sedadla musí být aktivován), zatáhněte parkovací brzdu, posuňte páku plynu na 1/3, otočte klíčkem do polohy předehřevu (kontrolka svítí), poté po zhasnutí otočte do polohy startu a zároveň držte sešlápnutý brzdový pedál.

Jak vyprázdnit nádobu na prach?

Zvedněte rotační kartáč a boční kartáč pomocí ovládacích pák, zavřete klapku sběrače, zvedněte nádobu na prach, pomalu se přibližte ke sběrnému místu, zatáhněte parkovací brzdu, otevřete klapku pro vyprázdnění, poté zavřete a spusťte nádobu.

Jaký je maximální povolený sklon při používání?

Ve směru jízdy nepřekračujte sklon 18 %. V příčném směru nepřekračujte 10 %. Dodržujte tyto limity, abyste předešli riziku převrácení.

Jak udržovat prachový filtr?

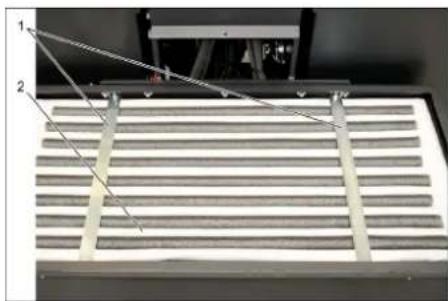

Pravidelně čistěte filtr pomocí tlačítka ručního čištění. Filtr nikdy nemyjte vodou. V případě potřeby jej vyměňte pouze prostřednictvím servisu Kärcher.

Jaké palivo používat?

Používejte naftu (diesel). Nikdy nedoplňujte v uzavřeném prostoru, vypněte motor, vyhněte se kontaktu s horkými povrchy a otřete případné rozlití.

Jak zkontrolovat hladinu motorového oleje?

Nechte motor vychladnout, počkejte 5 minut po vypnutí, vyjměte měrku, otřete ji, zašroubujte zpět, poté znovu vyjměte a odečtěte hladinu. Hladina musí být mezi ryskami MIN a MAX.

Co dělat, když stroj nenastartuje?

Zkontrolujte, zda sedíte na sedadle (bezpečnostní spínač), zda je sešlápnutý brzdový pedál, zda je baterie nabitá, zda je v nádrži palivo a zda byl proveden předehřev. Pokud problém přetrvává, kontaktujte servis.

Jak bezpečně přepravovat zametač?

Vypněte motor, vyjměte klíček, zatáhněte parkovací brzdu, odpojte baterii, upevněte stroj k úchytným bodům (4x) pomocí popruhů a zajistěte kola klíny. Respektujte hmotnost prázdného stroje 920 kg.

Jaké jsou vhodné povrchy?

Zametač je vhodný pro asfalt, průmyslové podlahy, lité potěry, beton a dlažbu. Nepoužívejte jej na nestabilních nebo nebezpečných površích.

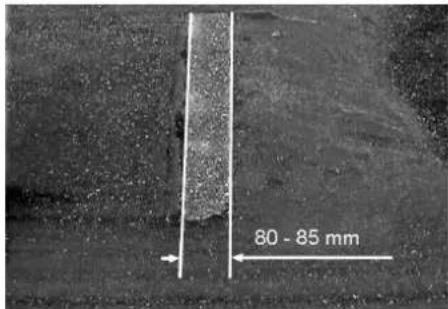

Jak nastavit stopu zametání rotačního kartáče?

Po spuštění kartáče na prašnou podlahu jej nechte otáčet asi 10 sekund, poté couvněte. Stopa by měla tvořit obdélník o šířce 80 až 85 mm. V případě potřeby upravte seřizovacími šrouby.

NÁVOD K OBSLUZE KM 130300 R D Classic Kärcher

Obecná upozornění. CS 1

Ochrana životního prostředí CS 1

Záruka CS 1

Příslušenství a náhradní díly CS 1

Symboly použité v návodu k

obsluze. CS 1

Symboly na zařízení CS 1

Používání v souladu s určením CS 2

Bezpečnostní pokyny CS 2

Bezpečnostní pokyny pro

obsluhu CS 2

Bezpečnostní pokyny pro

jízdní provoz.. CS 2

Zařízení se spalovacím mo

torem .CS2

Přístroje s horním vyprazdňováním .CS2

nováním .CS2

Přístroje s ochrannou střechou pro řidiče .CS 2

Bezpečnostní pokyny pro přepravu přístroje .CS2

Bezpečnostní pokyny pro péči a údržbu .CS 3

Funkce .CS 3

Pokyny pro vykládku .CS 3

Ovládací a funkční prvky . . . . CS 4

Obrázek zametacího stroje CS 4

Ovládací panel . . . CS 4

Pedály .CS 4

Kontrolka a displej . . . . CS 4

Přístroje s horním vyprazdňováním .CS2

nováním .CS2

Přístroje s ochrannou střechou pro řidiče .CS 2

Před uvedením do provozu . . . CS 5

Aretujte/povolte parkovací

brzdu. CS 5

Pohyb zametacího stroje

bez vlastního pohonu..CS 5

Pohyb zametacího stroje s

vlastním pohonem .CS 5

Uvedení do provozu CS 5

Obecná upozornění .CS 5

Zkušební a údržbové práce CS 5

Natankujte .CS5

Provoz CS 5

Nastavení sedadla řidičky CS 5

Startování zařízení, .CS 5

Vyprázdnění nádoby na na

Ošetřování a údržba .CS7

Obecná upozornění .CS 7

Čištění CS7

Intervaly údržby .CS7

Údržba CS7

Technické údaje CS 14

EU prohlášení o shodě .CS 15

Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, řiďte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Obecná upozornění

Pokud při vybalování najdete škody vzniklé při přepravě, spravte svého prodejce.

• Štítek na přístroji s varováním a pokyny uvádí důležité pokyny pro bezpečné provoz.

Kromě pokynů uvedených v návodu k použití je nutné dodržovat všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů stanovené zákonem.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdávány k opětovnému zhodnocení. Vysloužilá zařízení proto likvidujte prostřednictvím příslušných sběrných míst.

Motorový olej, motorová nafta a benzin nesmí ohrozit životní prostředí. Chraňte půdu a provádějte ekologickou likvidaci použitého oleje.

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo nejbližší oddělení služeb zákazníkům.

Příslušenství a náhradní díly

△NEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.

Další informace o náhradních dílech najdete na www.kaercher.com v části Service.

Symboly použité v návodu k

obsluze

△NEBEZPEČÍ

Varuje před bezprostředně hrozícím nebezpečím, které má za následek těžká fyzická zranění nebo usmrcení.

△VAROVÁNÍ

Varuje před případnou nebezpečnou situací, která by mohla mít za následek těžká fyzická zranění nebo usmrcení.

△UPOZORNĚNÍ

Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.

POZOR

Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.

Symboly na zařízení

	Nebezpeci popáleni o horké plochy! Před prací na zařizení nechte výfukový systém dostatečné vychladnout.
	Práce na zařizení provádežěte vždy ve vhodních rukavicích.
	Nebezpeci pohmázěné prí sevřeni mezi pohyblíve cásti vozidla.
	Nebezpeci úrazu prí styku s pohyblívymi díly. Nevkládejte ruce.
	Nebezpeci požáru. Nevysá­vejte hořić Čdoutnajćí prědměty.
	Uchycení Řětězu / uvázání je-rajbu
	Üchytné body pro zvedák.
	Maximální sklon podkladu prí jízdě se zdviženou námobou na zametené nečistoty.
	Ve směru jízdy jezděte pou­ze do stoupány 18%.
	Nebezpeci poškození! Prachový filtr nemyjte.

Používání v souladu s určením

Zametací stroj je určen k čištění podlahových ploch v komerčních objektech, např. v následujících odvětvích:

Parkoviště, výrobní zařízení, logistické objekty, hotely, maloobchod, skladovací prostory, chodníky. Zametací stroj používejte výhradně v souladu s údaji tohoto návodu k obsluze. Jakékoli použití překračující tento rámec platí za použití, jež není v souladu s určením. Za škody vzniklé takovým používáním výrobce neručí; rizika za ně nese uživatel sám. Na přístroji neprovádějte žádné úpravy. Zametací stroj je určen pouze pro povrchy uvedené v provozním návodu. → Najíždějte smíte jen na plochy schválené pro použití stroje podnikatelem nebo jeho zmocněncem. Obecně platí: Snadno vznětlivé látky udržujte v dostatečné vzdálenosti od přístroje (nebezpečí výbuchu/požáru).

→ Nikdy přístrojem nemette/nenasávejte jakékoli hořlaviny či zápalné látky, jako jsou explozivní kapaliny, hořlavé plyny, neředěné kyseliny, rozpouštědla. K tomu patří benzín, ředidla barev nebo topné oleje, které při smísení s nasávaným vzduchem mohou tvořit výbušné páry nebo směsi, dále aceton, neředěné kyseliny nebo rozpouštědla, která napadají materiály použité na přístroji. → Nikdy nezametejte/nevysávejte reaktivní kovový prach (např. hliník, hořčík, zinek), neboť ve spojení se silně alkalickými nebo kyselými čisticími prostředky vytvářejí výbušné plyny. → Nikdy přístrojem nemette/nenasávejte hořící či doutnající předměty! → Přístroj není vhodný pro uklízení látek ohrožujících zdraví. → Zařízení se nesmí používat v uzavřených prostorách. Pobyt v ohroženém prostoru je zakázán. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze! → Je nepřípustné brát s sebou doprovodné osoby. Strkat/tahat nebo přepravovat předměty není tímto přístrojem dovoleno.

Vhodné podlahy

■ asfalt, průmyslová podlaha, potěr, beton, dlažba

Bezpečnostní pokyny

Bezpečnostní pokyny pro obsluhu

→ Přístroj s pracovními zařízeními musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat. → Používáte-li přístroj v nebezpečných prostorách (např. benzinová pumpa), dodržujte bezpodmínečně příslušné bezpečnostní předpisy. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze!

△NEBEZPEČÍ

Nebezpečí úrazu!

→ Nepoužívejte přístroj bez ochranného přístřeší proti padajícím předmětům v oblastech, kde hrozí, že by mohla být obsluha přístroje zasažena padajícími předměty. Uživatel smí přístroj používat pouze k účelům, ke kterým byl přístroj vyroben. Při práci s přístrojem je uživatel povinen dbát místních specifik a brát při práci zřetel na třetí osoby, zvláště děti. → Je třeba ze zásady dodržovat veškerá předpisová opatření, pravidla a nařízení, která platí pro motorová vozidla. → Před začátkem práce se musí obsluhující přesvědčit, zda jsou všechna ochranná zařízení správně připojena a funkční. → Obsluhující personál je zodpovědný za kolize s jinými osobami nebo jejich majetkem. Dbejte na přiléhavé oblečení obsluhujícího personálu. Používejte pevnou obuv a nenoste volné oděvy. → Před vyjetím zkontrolujte okolní prostor (např. děti). Dbejte na dostatečný rozhled! → Zařízení se nesmí nikdy nechat bez dozoru, dokud je motor v chodu. Pracovník obsluhy smí zařízení opustit teprve tehdy, když je motor v klidu, zařízení je zajištěno proti samovolnému pohybu a klíč je vytažen. → Aby se zabránilo použití zařízení neoprávněnou osobou, je třeba vždy vyndat klíč. → Přístroj smějí používat jen osoby, které jsou obeznámeny s manipulací nebo prokázaly schopnost jej obsluhovat a které jsou používáním výslovně pověřeny. → Toto zařízení není určeno k tomu, aby je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby zcela bez zkušeností a/nebo znalostí, ledaže by tak činily pod dohledem osoby pověřené zajištěním jejich bezpečnosti nebo poté, co od ní obdržely instruktáž, jak se zařízením zacházet. → Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

Bezpečnostní pokyny pro jízdní provoz

△NEBEZPEČÍ

Hrozí nehoda, nebezpečí úrazu!

Rychlost jízdy musíte přizpůsobit daným poměrům. Nebezpečí převrácení při přílišných stoupáních. → Ve směru jízdy jezděte pouze do stoupání 18%. Nebezpečí převrácení při nestabilním podkladu. → S přístrojem pohybujte výhradně na zpevněném podkladu. Nebezpečí převrácení při příliš velkém bočním náklonu. → Šikmo ke směru jízdy zdolávejte pouze stoupání do max. 10%.

Zařízení se spalovacím motorem

△Pozor!

Nebezpečí poranění! Výfuk se nesmí zavírat. → Nad výfukový otvor se nenahýbejte ani do něj nesahejte (nebezpečí popálení). → Hnacího motoru se nedotýkejte ani na něj nesahejte (nebezpečí popálení). → Výfukové plyny jsou jedovaté a zdraví škodlivé, nesmějí být vdechovány. → Motor vyžaduje po vypnutí doběh v trvání asi 3-4 vteřin. Během tohoto intervalu se držte v dostatečné vzdálenosti od prostoru pohonu.

Přístroje s horním vyprazdňováním

△NEBEZPEČÍ

Nebezpečí úrazu!

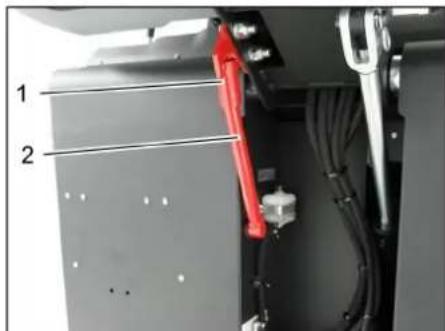

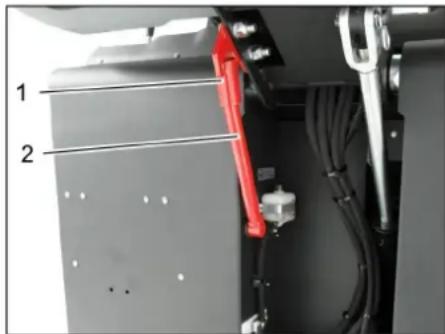

→ Při práci na horním vyprazdňování zcela zvedněte nádobu na nametené nečistoty a zajistěte ji. Zajišťování provádějte pouze mimo nebezpečný prostor.

Přístroje s ochrannou střechou pro řidiče

OZNÁMENÍ

Ochranná střecha řidiče (volitelné) poskytuje ochranu před většími padajícími předměty. Neposkytuje však ochranu při převržení!

Bezpečnostní pokyny pro přepravu přístroje

Dbejte na vlastní hmotnost (přepravní hmotnost) přístroje při přepravování na přívěsu nebo vozidle. → Při přepravě přístroje odpojte akumulátor a přístroj upevněte.

Bezpečnostní pokyny pro péči a údržbu

→ Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout a vyndat klíč. → Při pracích prováděných na elektrickém zařízení je třeba odpojit akumulátor. → Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratu či jiných škod). Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. Dodržujte bezpečnostní kontrolu podle místně platných předpisů pro mobilní průmyslově využívané přístroje. Práce na zařízení provádějte vždy ve vhodných rukavicích.

Funkce

Zametací stroj pracuje na principu zametacích lopatek.

• Otáčející se zametací válec dopravuje nečistoty přímo do nádoby na nametený materiál.
• Postranní metla čistí rohy a hrany zametací plochy a dopravuje nečistoty do dráhy zametacího válce. Jemný prach je nasáván sacím dmychadlem přes prachový filtr.

Pokyny pro vykládku

△ NEBEZPEČÍ

Dbejte na hmotnost přístroje při přepravě! → Nepoužívejte vysokozdvižný vozík, zařízení se přitom může poškodit.

Hmotnost bez nákladu (bez do-plnkové sady)	920 kg*
* Pokud jsou prímontovány doplnkové sady je hmotnost vyší o priślušnou hod-notu.

Při nakládání přístroje je nezbytné použít vhodnou rampu nebo jeřáb! Při používání rampy dodržujte následující: Světlá výška nad zemí 70 mm.

Ovládací a funkční prvky

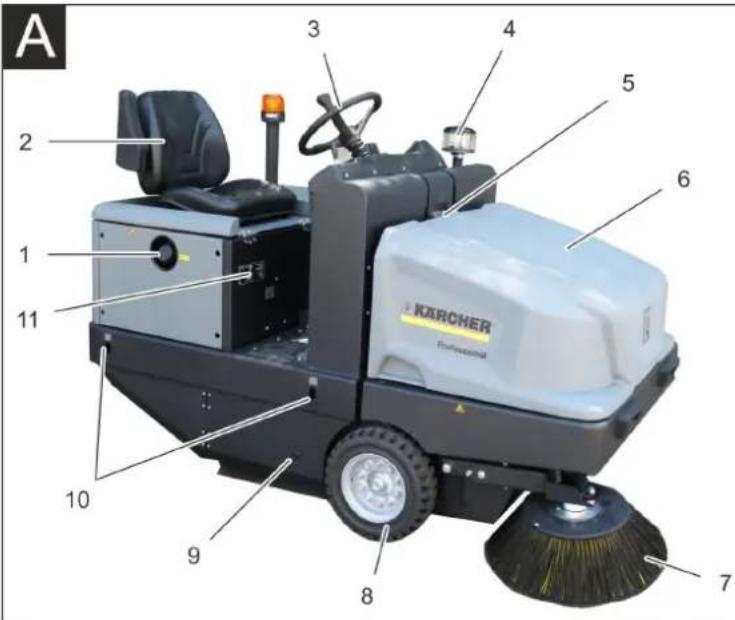

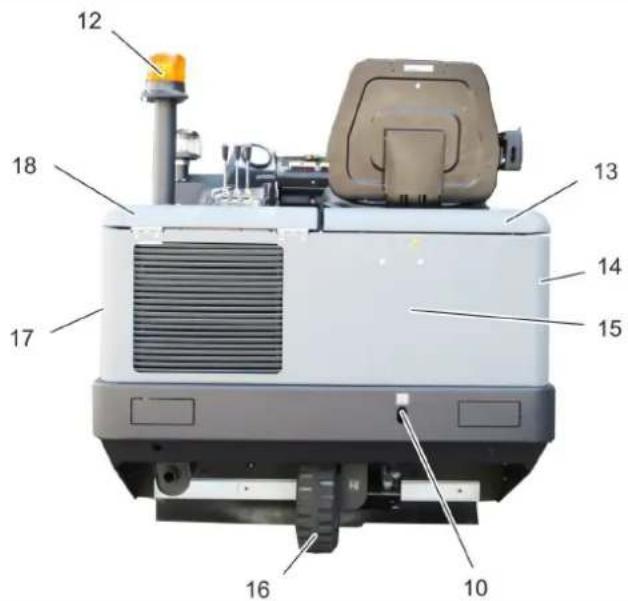

Obrázek zametacího stroje

ilustrace A

1 Palivový uzávěr 2 Sedadlo (s kontaktním spínačem sedadla) 3 Volant 4 Odstředivý odlučovač 5 Zajištění kapoty 6 Kryt přístroje 7 Boční smetáky, vpravo 8 Přední kolo 9 Přístup k zametacímu válci 10 Uvazovací bod 11 Typový štítek 12 Otočná výstražná svítilna 13 Kapota přístroje vpravo 14 Zakrytí, vpravo 15 Obložení zad 16 Zadní kolo 17 Zakrytí, vlevo 18 Kapota vlevo (kapota motoru)

Volitelné vybavení

Kabina Šridicna ochodranu proti povětrnosti	2.851-691.0
Pracovní osvětlení 2.851-2	79.0
Bočné smétáky, vlevo 2.851-272.0

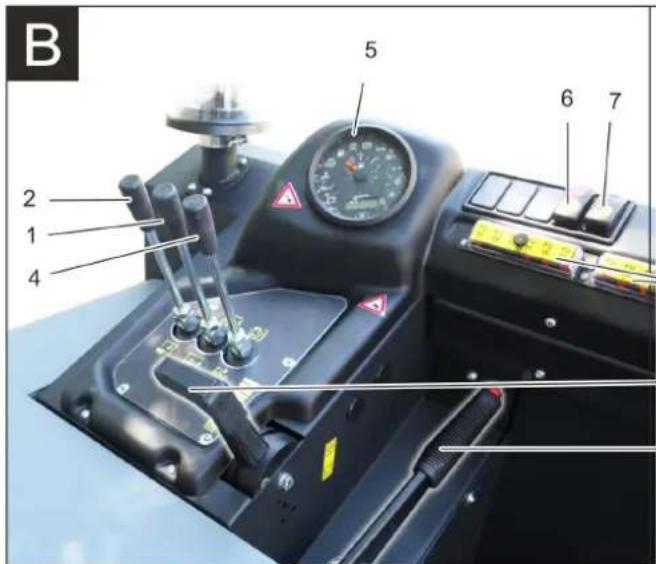

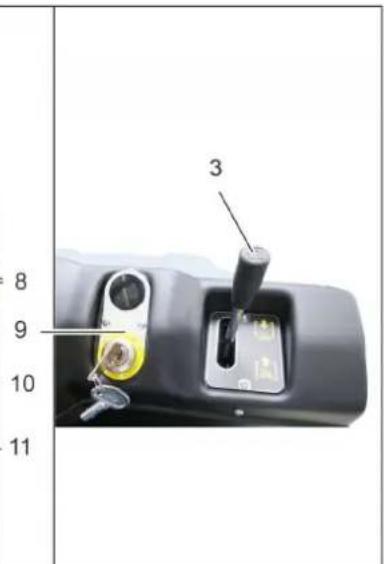

1 Ovládací páka Zvednout/snížit zametací válec 2 Ovládací páka Zvednout/spustit nádobu na nametený materiál 3 Ovládací páka Zvednout/snížit boční smetáky 4 Ovládací páka Otevřít/zavřít klapky nádoby 5 Kontrolka a displej 6 Spínač dmychadla a čištění filtru Poloha uprostřed: čištění filtru a vypnutí dmychadla Poloha vzadu: zapnout dmychadlo Poloha vpředu: zapnout čištění filtru 7 Spínač klaksonu 8 Pojistky 9 Zámek zapalování Symbol žhavicí spirály: předžhavení Poloha 0: vypněte motor Poloha 1: zapnout zapalování Poloha 2: spusťte motor 10 seřízení otáček motoru Plynový pedál 11 Parkovací brzda

ilustrace

1 Brzdový pedál 2 Plynový pedál vpřed/vzad

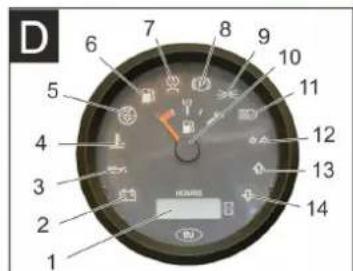

Kontrolka a displej

ilustrace

1 Počítadlo provozních hodin 2 Kontrolka nabíjení 3 Kontrolka tlaku oleje 4 Kontrolka teploty chladicí kapaliny 5 Motorem nasávaný vzduch 6 Kontrolka zbytku paliva 7 Kontrolka předžhavení 8 Kontrolka (není připojeno) 9 Kontrolka parkovacích světel/potkávacích světel (volitelné výbava) 10 Indikátor hladiny v nádrži 11 Bez funkce, svítí pouze při spuštění motoru (autotest) 12 Bez funkce 13 Bez funkce 14 Bez funkce

Před uvedením do provozu

Aretujte/povolte parkovací brzdu

Povolte parkovací brzdu, přitom sešlápněte brzdový pedál. Aretujte parkovací brzdu, přitom sešlápněte brzdový pedál.

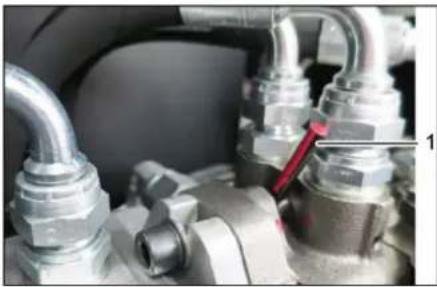

Pohyb zametacího stroje bez vlastního pohonu

1 Poloha páky volnoběhu nahoře - přístroj může být tlačen.

→ Otevřete kryt motoru. Otočte páku volnoběhu (červenou) do horní polohy.

POZOR

Zametacím strojem bez vlastního pohonu nepohybujte po delších trasách a ne rychleji než 10 km/h. → Otáčením nastavte šroub volnoběhu do koncové polohy.

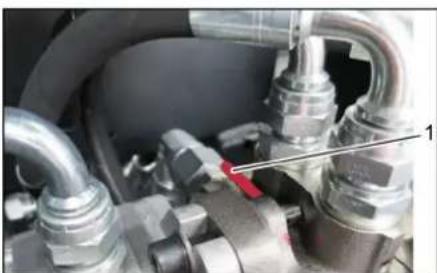

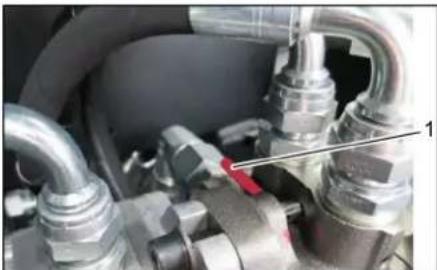

Pohyb zametacího stroje s vlastním pohonem

1 Dolní poloha páky volnoběhu - přístroj je připraven na jízdu → Volnoběh hydraulického čerpadla po přesunutí stroje opět otočte zpět ve směru hodinových ručiček.

Uvedení do provozu

Obecná upozornění

→ Před uvedením do provozu čtěte návod k obsluze od výrobce motoru, především bezpečnostní pokyny. Zametací stroj odstavte na rovné ploše. Vytáhněte klíček ze zapalování. → Aretujte brzdu.

Zkušební a údržbové práce

Každý den před zahájením provozu

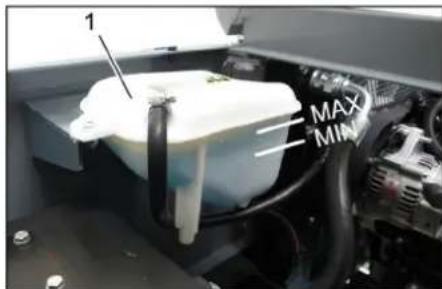

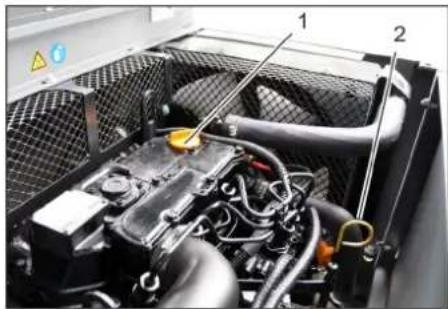

Zkontrolujte výšku hladiny v palivové nádrži. Zkontrolujte hladinu motorového oleje. Zkontrolujte stav naplnění chladicí kapaliny v expanzní nádrži. → Kartáčové válce a boční koště zkontrolujte ohledně opotřebení a navinutých pásků. Zkontrolujte, zda nejsou na kolečkách navinuté pásky. Zkontrolujte odstředivý odlučovač a vzduchový filtr, v případě potřeby je vyčistěte. Zkontrolujte funkci všech obslužných prvků. Zkontrolujte, zda není zařízení poškozeno. Očistěte prachový filtr pomocí tlačítka Čištění filtru.

Upozornění: Popis viz kapitola Péče a údržba.

Natankujte

Nebezpečí výbuchu! Smí se používat pouze palivo uvedené v návodu k použití. Netankujte v uzavřených prostorech. Kouření a používání otevřeného ohně jsou zakázány. Dbejte na to, aby se palivo nedostalo do styku s horkým povrchem. Zkontrolujte stav paliva pomocí kontrolky stavu nádrže. Vypněte motor. Otevřete palivový uzávěr. Natankujte motorovou naftu. Utřete přeteklé palivo, zavřete uzávěr palivové nádrže.

Provoz

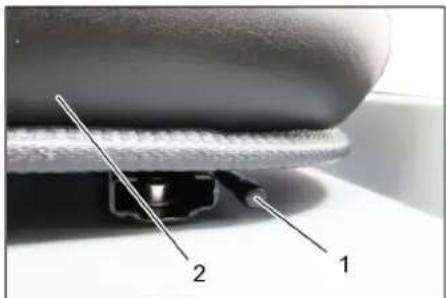

Nastavení sedadla řidiče

1 Páčka pro seřízení sedadla 2 Sedadlo řidiče

Páku pro nastavení sedadla vytáhněte směrem ven. Přesuňte sedadlo, páku uvolněte a zajistěte. Střídavými pohyby sedadla dopředu a dozadu zkontrolujte, zda je zajištěno.

Startovací zařízení

Upozornění: Zařízení je vybaveno kontaktním spínačem sedadla. Když řidič opustí sedadlo, zařízení se vypne.

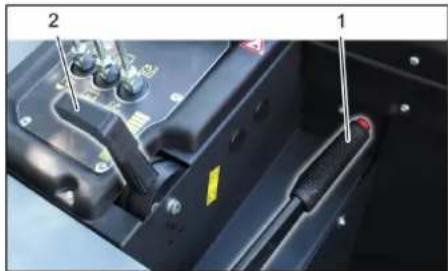

1 Parkovací brzda 2 seřízení otáček motoru

Posadte se do sedadla řidiče. Aretujte brzdu. Posuňte nastavení otáček motoru o 1/3 vpřed.

Předžhavení

Klíček zapalování zastrčte do zámku zapalování. Zapalovací klíček otočte do polohy "Žhavicí spirály" - kontrolka předžhavení svítí.

Spusťte motor

Chcete-li spustit motor, musíte šlápnout na brzdový pedál. Jakmile kontrolka předžhavení zhasne, zapalovací klíček otočte do polohy "II". Jakmile zařízení nastartovalo, klíček zapalování pusťte.

Upozornění: Starter nenechávejte nikdy stisknutý déle než 10 vteřin. Před novým spuštěním starteru počkejte alespoň 10 vteřin.

Pojíždění přístroje

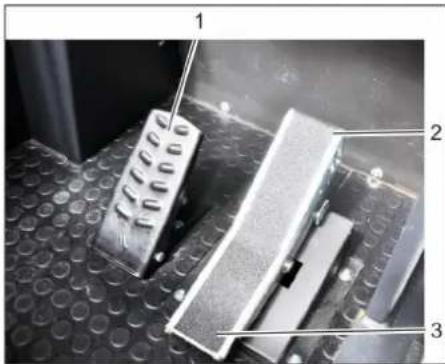

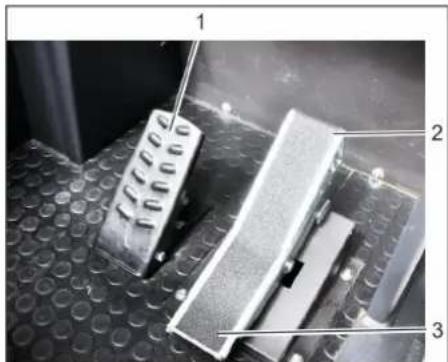

1 Brzdový pedál 2 Pedál plynu "vpřed" 3 Pedál plynu "vzad"

Posuňte nastavení otáček motoru zcela dopředu (provozní otáčky). → Sešlápněte brzdový pedál a držte ho sešlápnutý. Povolte parkovací brzdu.

Jízda vpřed

Pomalu sešlapujte pedál plynu "vpřed".

Jízda vzad

△NEBEZPEČÍ

Nebezpečí úrazu!

→ Při couvání nesmějí být nijak ohroženy třetí osoby, v případě potřeby se nechte navádět. Pomalu sešlapujte pedál plynu "vzad".

Chování vozidla za jízdy

Pedálem plynu lze plynule regulovat rychlost jízdy. → Při zacházení s plynovým pedálem se vyhněte trhavým pohybům, můžete tak poškodit hydrauliku. → Jestliže ve stoupání klesá výkon, uberte mírně na plynovém pedálu.

Brzdy

→ Jestliže plynový pedál uvolníte, zařízení se automaticky zabrzdí a zůstane stát.

Upozornění: Účinnost brzdění lze podpořit sešlápnutím brzdového pedálu.

Přejíždění překážek

Přejíždění pevných překážek do rozměru 70 mm:

→ Přejíždějte pomalu a opatrně jízdou vpřed. Přejíždění pevných překážek větších než 70 mm: → Překážky lze přejíždět jen s pomocí vhodné rampy.

Zametací provoz

POZOR

Nevkládejte balicí pásky, dráty nebo podobné předměty, může to vést k poškození zametací mechaniky.

Upozornění: Pro dosažení optimálního čisticího výsledku by měla být rychlost jízdy přizpůsobena podmínkám.

Upozornění: Při provozu by měl být prachový filtr v pravidelných intervalech čištěn.

Upozornění: Při častých činnostech v oblasti s jemným prachem musíte častěji čistit filtr.

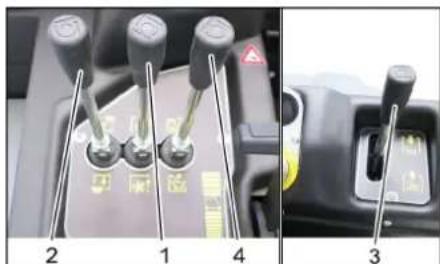

Ovládací páky

1 Ovládací páka zametacího válce 2 Ovládací páka nádoby na zametené nečistoty 3 Ovládací páka bočních smetáků 4 Ovládací páka klapky nádoby

Ovládací páka zametacího válce

Ovládací páka zametacího válce (1) dopředu: Zametací válec se spouští dolů. Ovládací páka zametacího válce (1) dozadu: Zametací válec se zvedá.

Ovládací páka nádoby na zametené nečistoty

Ovládací páka nádoby na zametené nečistoty (2) dopředu: Nádoba na zametené nečistoty se snižuje. Ovládací páka nádoby na zametené nečistoty (2) dozadu: Nádoba na zametené nečistoty se zvedne.

Ovládací páka bočních smetáků

Ovládací páka bočních smetáků (3) dopředu: Boční smeták se spustí dolů. Ovládací páka bočních smetáků (3) dozadu: Boční smeták se zvedá.

Ovládací páka klapky nádoby

Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby na zametené nečistoty se otevře. Ovládací páka klapky nádoby (4) dozadu: Klapka nádoby na zametené nečistoty se zavře.

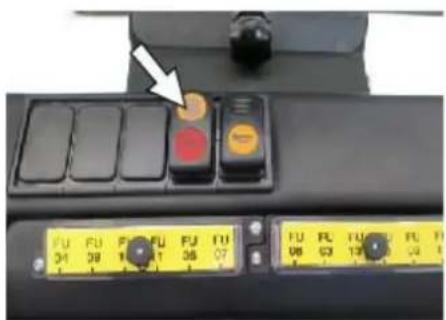

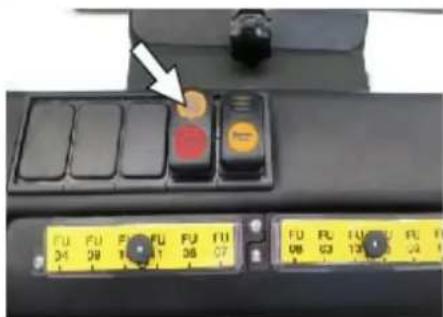

Zametání suché podlahy

Zapněte ventilátor. Při čištění ploch: Ovládací páka zametacího válce (1) dopředu: Zametací válec se spouští dolů. Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se otevře. → Při čištění obrubníku z boku: Ovládací páka bočních smetáků (3) dopředu: Boční smeták se spustí dolů.

Zametání vlhké nebo mokré podlahy

Vypněte ventilátor. Při čištění ploch: Ovládací páka zametacího válce (1) dopředu: Zametací válec se spouští dolů. Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se otevře. → Při čištění obrubníku z boku: Ovládací páka bočních smetáků (3) dopředu: Boční smeták se spustí dolů.

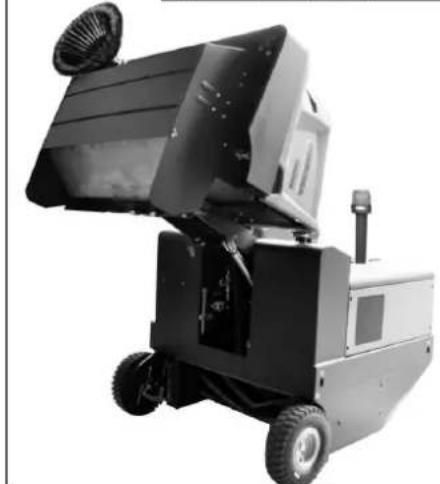

Vyprázdnění nádoby na zametené nečistoty

△ NEBEZPEČÍ

Nebezpečí úrazu! Během vyprazdňování se v dosahu nádoby na zametené nečistoty nesmějí zdržovat žádné osoby ani zvířata. Nebezpečí převržení! → Během vyprazdňování zařízení odstavte na rovné ploše.

△ VAROVÁNÍ

Nikdy nesahejte do pakového ústrojí vyprazdňovacího mechanismu. Nezdržujte se pod nadzvednutou nádobou.

POZOR

Nebezpečí úrazu a nebezpečí poškození! → Je třeba počítat s odhazováním materiálu rotujícím zametacím válcem při procesu vyprazdňování. Udržujte dostatečný odstup.

→ Nadzvedněte zametací válec a boční smetáky pomocí ovládací páky tak, že posunete ovládací páku (1 a 3) dozadu. Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu. → Nadzvedněte nádobu na zametené nečistoty tak, že posunete ovládací páku nádoby na zametené nečistoty (2) dozadu: Pomalu najíždějte ke sběrné nádobě. → Aretujte brzdu. Otevřete klapku nádoby tak, že zatlačíte ovládací páku klapky nádoby (4) dopředu a následně vyprázdněte nádobu na zametené nečistoty. Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu, až se sklopí do koncové polohy. Povolte parkovací brzdu. Pomalu odjíždějte od sběrné nádoby. → Snižte nádobu na zametené nečistoty do koncové polohy tak, že posunete ovládací páku nádoby na zametené nečistoty (2) dopředu.

Vypnutí zařízení

→ Nadzvedněte zametací válec a boční smetáky pomocí ovládací páky tak, že posunete ovládací páku (1 a 3) dozadu. Zavřete klapku nádoby tak, že posunete ovládací páku (4) dozadu. Nastavení otáček motoru zatáhněte zcela dozadu. → Sešlápněte brzdový pedál a držte ho sešlápnutý. → Aretujte brzdu. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte.

Přeprava

△NEBEZPEČÍ

Poškození při přepravě!

Dbejte na vlastní hmotnost (přepravní hmotnost) přístroje při přepravování na přívěsu nebo vozidle. → Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu. Zařízení zajistěte na uvazovacích bodech (4x) upínacími pásy, lany nebo řetězy. Kolečka přístroje zajistěte klíny. → Při přepravě zametacího stroje odpojte akumulátor.

Skladování/vyřazení z provozu

Zastavte zametací stroj na rovné ploše v suchém a nezmrzajícím prostoru. Chraňte přístroj proti prachu zakrytím. Zvedněte zametací válec a boční smeták, aby nedošlo k poškození kartáčů. Zavřete klapku nádoby. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu. Zametací stroj zajistěte proti posunu. Pokud zametací stroj nebude po delší dobu v provozu, dbejte navíc na následující pokyny: Vyměňte motorový olej. V očekávání mrazů vypusťte chladicí vodu nebo zkontrolujte, zda obsahuje dostatek nemrznoucí směsi. Zametací stroj očistěte zevnitř i zvenku. → Odpojte baterii. Baterii nabijte a totéž proveďte znovu za ca. 2 měsíce.

Ošetřování a údržba

Obecná upozornění

POZOR

Nebezpečí poškození!

→ Prachový filtr nemyjte. Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. → Zařízení používaná na různých místech ke komerčním účelům podléhají bezpečnostní kontrole podle VDE 0701. Zametací stroj odstavte na rovné ploše. → Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Aretujte brzdu.

Čištění

UPOZORNĚNÍ

Nebezpečí poškození!

→ Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratu či jiných škod).

Vnitřní čištěné přístroje

△NEBEZPEČÍ

Nebezpečí úrazu!

Noste protiprachovou masku a ochranné brýle. → Přístroj čistěte hadříkem. → Přístroj vysajte nasucho.

→ Přístroj otřete vlhkým, v nepříliš silném pracím roztoku namočeným hadříkem.

Upozornění: Nepoužívejte agresivní čisticí prostředky.

Intervaly údržby

Upozornění: Počítadlo provozních hodin udává termín intervalu údržby.

Údržba prováděná zákazníkem

Upozornění: Všechny servisní a údržbářské práce při údržbě prováděné zákazníkem musí vykonávat kvalifikovaný odborník. V případě potřeby můžete kdykoliv přizvat specializovaného obchodníka firmy Kärcher.

Denní údržba:

Zkontrolujte výšku hladiny v palivové nádrži. Zkontrolujte hladinu motorového oleje. Zkontrolujte stav naplnění chladicí kapaliny v expanzní nádrži. → Kartáčové válce a boční kartáče zkontrolujte ohledně opotřebení a navinuté pásky. Zkontrolujte palivový filtr. Zkontrolujte odstředivý odlučovač a vzduchový filtr, v případě potřeby je vyčistěte. Zkontrolujte funkci všech obslužných prvků. Zkontrolujte, zda není zařízení poškozeno.

Týdenní údržba:

Vyčistěte chladicí vodu. Vyčistěte chladicí hydraulického oleje. Zkontrolujte hydrauliku. Zkontrolujte hladinu hydraulického oleje. Zkontrolujte stav brzdové kapaliny. Zkontrolujte těsnicí lišty, v případě nutnosti je vyměňte. Zkontrolujte víko nádoby a promažte jej.

Vyměňte těsnicí lišty. → Seřiďte resp. vyměňte boční těsnění. Vyměňte kartáčový válec. Vyměňte boční kartáč.

Upozornění: Popis viz kapitola Údržbářské práce.

Údržba prováděná zákaznickou službou

Upozornění: Aby byly zachovány záruční nároky, je třeba, aby během záruční lhůty prováděla veškeré servisní a údržbové práce oprávněná zákaznická služba firmy Kärcher, a to v souladu se schématem údržby.

Údržba po 50 provozních hodinách:

První údržbu nechte provést zákaznickým servisem podle kontrolního seznamu pro inspekce.

Údržba po 250/500/1000/1500/2000 provozních hodinách:

Údržbu nechte provést zákaznickým servisem podle kontrolního seznamu pro inspekce.

Údržba

Příprava:

Zametací stroj odstavte na rovné ploše. Zapalovací klíček otočte do polohy "0" a klíček vytáhněte. → Zajistěte brzdu.

Obecné bezpečnostní pokyny

NEBEZPEČÍ

Nebezpečí úrazu!

→ Vždy používejte bezpečnostní podpěru při zdvižené nádobě na zametené nečistoty. Zajišťování provádějte pouze mimo nebezpečný prostor.

1 Držák bezpečnostní podpěry 2 Bezpečnostní podpěra

Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáku (zajistěte).

Motorový olej, topný olej, nafta a benzin se nesmějí dostat do okolního prostředí. Chraňte půdu a provádějte ekologickou likvidaci použitého oleje.

Bezpečnostní pokyny baterie

Při manipulaci s bateriemi bezpodmínečně dbejte na tyto výstrahy:

i	Dodržujte pouyne na baterii, v námodu k použiti a v námodu k obsluze vozidla.
	Noste chránic oči!
	Chraťe děti prěd kyselinou a bateriemi!
	Nebezpečí exploze!
	Zákaz ohné, jisker, otevřeného světla a kouřeni!
	Nebezpečí poleptání!
	První pomoc!
	Výstražné zařizení!
	Likvidace odpadu!
Pb	Baterii neodhazujte do kontej-neru na odpadky!

NEBEZPEČÍ

Nebezpečí exploze!

→ Používejte pouze baterie se zakrytím pólů. Zakrytí pólů v případě ztráty vyměňte.

△ NEBEZPEČÍ

Nebezpečí exploze!

→ Na baterii nepokládejte nástroje ani nic podobného. Nebezpečí zkratu a výbuchu.

△ NEBEZPEČÍ

Nebezpečí úrazu!

Rány nesmějí nikdy přijít do styku s olovem. Po práci na bateriích si vždy očistěte ruce.

△NEBEZPEČÍ

Nebezpečí požáru a exploze!

Kouření a používání otevřeného ohně jsou zakázány. Prostory, v nichž se nabíjejí baterie, musejí být dobře větrané, protože při nabíjení vzniká vysoce výbušný plyn.

NEBEZPEČÍ

Nebezpečí poleptání!

Kyselinu vystříknutou do oka nebo na pokožku vymyjte případně opláchněte velkým množstvím čisté vody. Potom bezodkladně vyhledejte lékaře. Potřísněné oblečení vymyjte vodou.

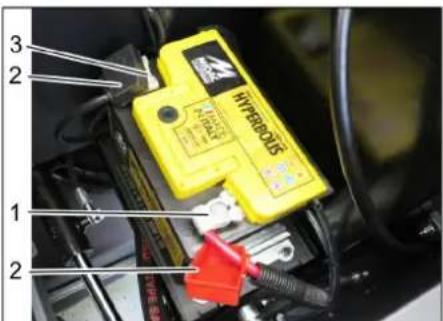

Vložení a zapojení baterie

Přístroj je standardně vybaven bezúdržbovou baterií.

1 Kladný pól 2 Zakrytí pólů 3 Záporný pól

Baterii postavte do držáku baterie. → Dotáhněte držáky na dně baterie. → Připojte akumulátorovou svorku pólu (červený kabel) na kladný pól (+) → Akumulátorovou svorku pólu připojte na záporný pól (-). → Namontujte kryt pólu. Zkontrolujte, zda jsou póly akumulátoru a svorky pólů dostatečně chráněny tukem na ochranu pólů.

Zkontrolujte hladinu kapaliny v akumulátoru a upravte (pouze u akumulátorů s malou údržbou a uzávěry článků)

UPOZORNĚNÍ

Nebezpečí poškození!

→ U baterií plněných kyselinou kontrolujte pravidelně hladinu kapaliny.

Vyšroubujte uzávěry všech článků. → Odeberte hustoměrem na kyselinu z každého článku vzorek. Kyselina plně nabité baterie má při 20 °C měrnou hmotnost 1,28 kg/l. Kyselina částečně vybité baterie má měrnou hmotnost mezi 1,00 a 1,28 kg/l. - Ve všech článcích musí být měrná hmotnost kyseliny stejná. Vzorek kyseliny se dává zpět do téhož článku. → Je-li hladina kapaliny příliš nízká, doplňte články destilovanou vodou až ke značce. → Nabijte baterie. Zašroubujte uzávěry článků.

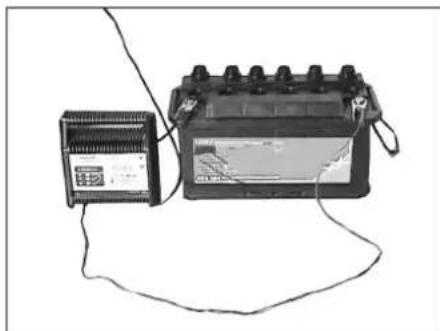

Nabíjení baterií

NEBEZPEČÍ

Nebezpečí úrazu!

Dbejte na bezpečnostní předpisy při zacházení s akumulátory. Dodržujte návod k použití výrobce nabíječky.

NEBEZPEČÍ

Nebezpečí poškození! Baterii nabíjejte pouze vhodnou nabíječkou.

Vyšroubujte uzávěry všech článků. (pouze u akumulátorů nevyžadujících údržbu) Vodič kladného pólu nabíječky baterie spojte s přípojkou kladného pólu baterie. Vodič záporného pólu nabíječky baterie spojte s přípojkou záporného pólu baterie. → Připojte síťovou zástrčku k síti a nabíječku zapněte. Baterii nabíjejte pokud možno s nízkým nabíjecím proudem. → Pokud je akumulátor nabitý, odpojte nabíječku nejprve od sítě a potom od akumulátoru. Zašroubujte uzávěry článků. (pouze u akumulátorů nevyžadujících údržbu)

Vymontujte akumulátor

Zkontrolujte hladinu brzdové kapaliny a doplňte brzdovou kapalinu

△NEBEZPEČÍ

Nebezpečí úrazu!

Vždy používejte bezpečnostní podpěru při zvednuté nádobě na zametené nečistoty. Zajišťování provádějte pouze mimo nebezpečný prostor.

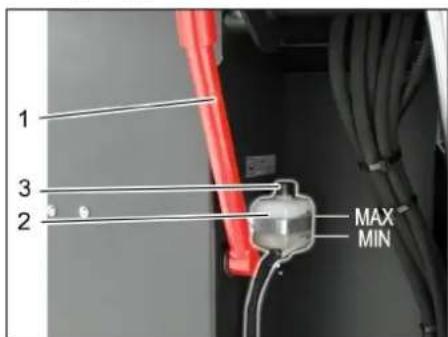

1 Držák bezpečnostní podpěry 2 Nádrž na brzdovou kapalinu 3 Uzavírací víko

→ Nastavte nádobu na nametené nečistoty do horní polohy a zajistěte pomocí zajišťovací tyče, viz kapitolu "Vyprázdnění nádoby na nametené nečistoty"

Zkontrolujte, zda je v nádrži na brzdovou kapalinu dostatečné množství brzdové kapaliny.

Upozornění

Hladina musí být mezi ryskami MIN a MAX. V případě potřeby doplňte brzdovou kapalinu DOT, běžně dostupnou v obchodě.

Zkontrolujte hladinu oleje a doplňte olej. NEBEZPEČÍ

Nebezpečí popálení!

Nechte motor vychladnout. Hladinu motorového oleje kontrolujte nejdříve 5 minut po odstavení motoru.

1 Víko otvoru pro doplňování oleje (motor) 2 Olejová měrka

Vytáhněte olejovou měrku. → Olejovou měrku otřete a zasuňte zpět. Vytáhněte olejovou měrku. Zjistěte výšku hladiny oleje. → Olejovou měrku zase zasuňte zpět.

- Hladina oleje musí ležet mezi značkami „MIN“ a „MAX“. - Jestliže je hladina oleje pod značkou „MIN“, dolijte motorový olej. - Motor neplňte nad značku hladiny „MAX“. → Odšroubujte víko z otvoru pro doplňování oleje. Doplňte motorový olej. Druh oleje: viz kapitolu Technické údaje. Uzavřete víko otvoru pro doplňování oleje. → Čekejte nejméně 5 minut. Zkontrolujte hladinu motorového oleje.

Výměna motorového oleje a filtru motorového oleje

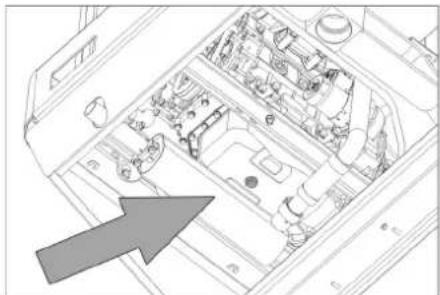

UPOZORNĚNÍ

Nebezpečí popálení horkým motorovým olejem!

Nechte motor vychladnout. → Připravte záchytnou nádobu na minimálně 6 litrů motorového oleje. Nechte motor vychladnout.

Vyšroubujte olejový vypouštěcí šroub. → Odšroubujte víko z otvoru pro doplňování oleje. Vypusťte olej.

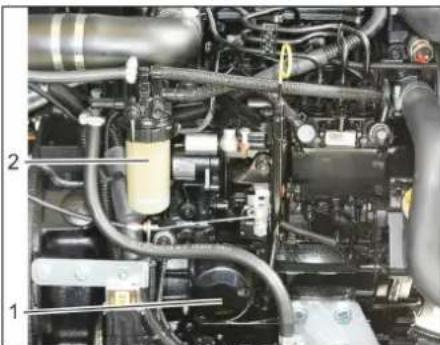

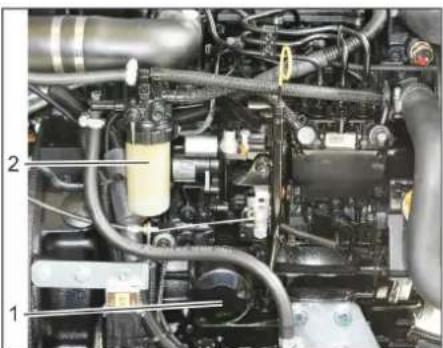

1 Olejový filtr 2 Palivový filtr

→ Odšroubujte olejový filtr. Vyčistěte těsnicí plochy. Těsnění nového olejového filtru před montáží potřete olejem. → Nový olejový filtr namontujte a pevně dotáhněte rukou. → Zašroubujte olejový vypouštěcí šroub včetně nového těsnění. Utahovací moment: 25 Nm. Doplňte motorový olej. Druh oleje a objem náplně viz kapitola Technické údaje. Uzavřete víko otvoru pro doplňování oleje. Nechte motor běžet cca 10 vteřin. Zkontrolujte hladinu motorového oleje.

Zkontrolujte palivový filtr

Zkontrolujte znečištění palivového filtru. V případě potřeby vyčistěte palivový filtr a tělo filtru. Pokud je to nutné, tak palivový filtr vyměňte.

Výměna palivového filtru

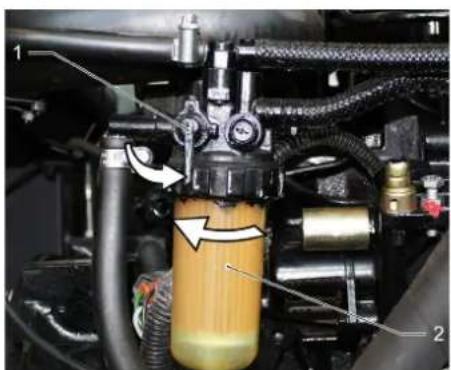

1 Palivový kohout 2 Palivový filtr

Zavřete palivový kohout. Vyšroubujte palivový filtr a vyměňte jej.

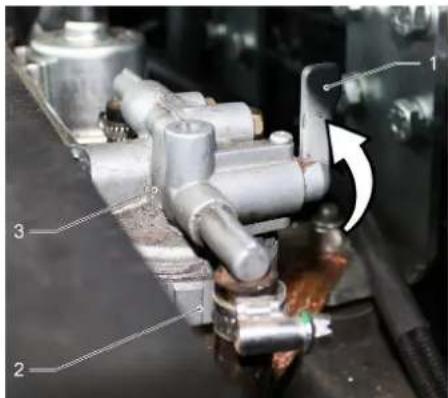

1 Palivový kohout 2 Palivový filtr

OZNÁMENÍ

Palivové filtry naplňte před instalací naftou.

→ Přišroubujte nový palivový filtr. Palivový filtr utáhněte na utahovací moment 20 Nm. → Otevřete palivový kohout.

Vypusťte kondenzovanou vodu z odlučovače vody

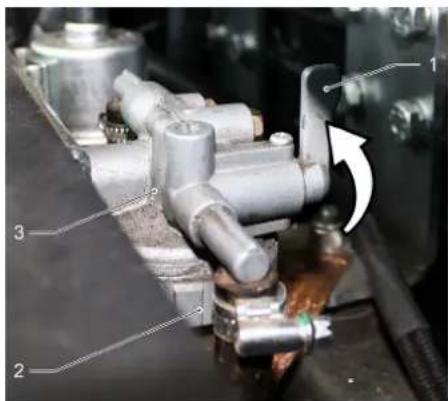

1 Palivový kohout 2 Nádoba odlučovače 3 Odlučovač vody

Zavřete palivový kohout. Odšroubujte nádobu odlučovače a vyprázdněte. → Přišroubujte nádobu odlučovače. → Otevřete palivový kohout.

Zkontrolujte hladinu hydraulického oleje a doplňte hydraulický olej OZNÁMENÍ

Nádobu na zametené nečistoty nesmíte zvedat.

Otevřete kryt motoru.

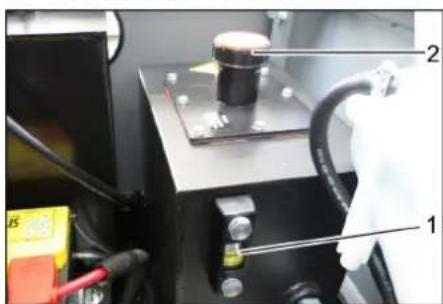

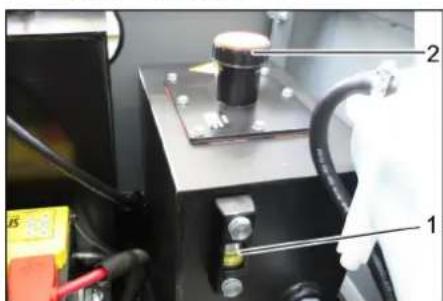

1 Olejoznak hydraulického oleje 2 Závěrné víko, otvor pro plnění oleje

Zkontrolujte v průzoru výšku hladiny hydraulického oleje.

Hladina oleje musí ležet mezi značkami MIN a MAX. V případě, že je hladina oleje pod značkou MIN, dolijte hydraulický olej. Odsroubujte závěrné víko otvoru pro plnění oleje. Vyčistěte oblast plnění. Doplňte hydraulický olej. Druh oleje: viz kapitolu Technické údaje. Nasroubujte závěrné víko otvoru pro plnění oleje.

Kontrola hydrauliky OZNÁMENÍ

Údržbu hydrauliky smí provádět pouze zákaznická služba firmy Kärcher.

Zajistěte brzdu. Vypněte motor. Zkontrolujte těsnost všech hydraulických hadic a přípojek.

Zkontrolujte hladinu chladicí kapaliny

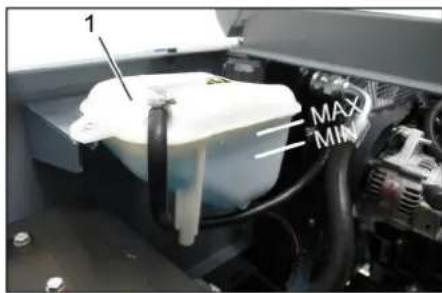

1 Expanzní nádoba chladicí kapaliny

Zkontrolujte stav naplnění u neohřátého motoru. Zkontrolujte stav naplnění chladicí kapaliny v expanzní nádobě. Správný stav chladicí kapaliny je mezi značkami MIN a MAX.

Zkontrolujte a vyčistěte chladič vody/hydraulického oleje. NEBEZPEČÍ

Nebezpečí opaření a popálení!

Přístroj nechte vychladnout po dobu nejméně 20 minut. Stav chladicí kapaliny v chladiči vody se kontroluje na vyrovnávací nádobce chladicího prostředku. Viz kapitolu "Kontrola stavu chladicí kapaliny". Vyčistěte chladicí žebrování. Znečištění odstraňte pomocí měkkého kartáče, stlačeným vzduchem nebo mírným tlakem vody. Zkontrolujte těsnost hadic a přípojek chladiče. Vyčistěte ventilátor.

Kontrola zametacího válce

Vypněte motor. Zvedněte nádobu na nametené nečistoty do koncové polohy. Vypněte motor. Zajistěte brzdu. Nasaďte bezpečnostní podpěru pro vyprazdňování shora. Z kartáčového válce sejměte pásky nebo provázky. Vyjměte bezpečnostní podpěru. Vypněte motor.

2 Křídlová matice 3 Boční těsnění Odsroubujte křídlovou matici. Odstraňte přidržovací třmen. Křídlaté matice na plechovém držáku odšroubujte od bočního těsnění a plechový držák sejměte. Vyklopte boční těsnění směrem ven. Vyšroubujte upevňovací šroub uchycení zametacího válce a uchycení vyklopte směrem ven. Vyjměte zametací válec.

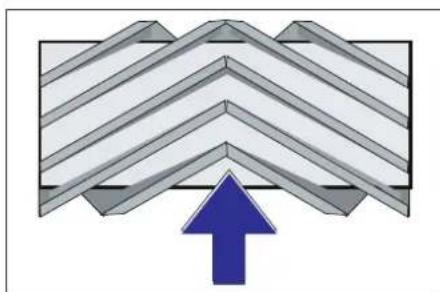

Montážní poloha zametacího válce ve směru jízdy (půdorys)

Upozornění: Při montáži nového zametacího válce dbejte na polohu nové sady žíní.

Zabudujte nový zametací válec. Drážky zametacího válce musíte nasadit na výstupky protilehlých talířů.

Upozornění: Po montáži nového zametacího válce musí být sběrný prostor nově nastaven.

Kontrola a nastavení sběrného prostoru zametacího válce

→ Sací dmychadlo vypněte. Najděte zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. Zametací válec snižte pomocí ovládací páky a nechte jej rotovat (cca 10 s). Zametací válec nadzvedněte. → Zařízením zacouvejte. Zkontrolujte zametací zrcátko.

Tvar sběrného prostoru by měl vytvářet pravidelný obdélník o šířce ~85 mm.

Nastavte sběrný prostor

1 Pružina

2 Stavěcí matrice 3 Kontramatice 4 Tyč se závitem

→ Nastavte polohu sběrného prostoru pomocí nastavovacího šroubu. Zkontrolujte zametací zrcátko.

Kontrola a nastavení zametacího zrcátka postranního kartáče

Zvedněte postranní metlu. → Najděte zametacím strojem na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. Spusťte postranní kartáč ovládací pákou dolů a nechte jej běžet po dobu cca 10 sekund. Zvedněte postranní metlu. → Zařízením zacouvejte. Zkontrolujte zametací zrcátko.

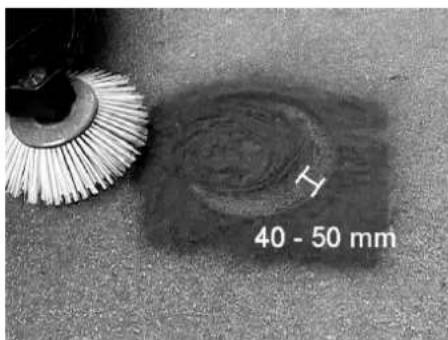

Šířka zametacího zrcátka by měla být v intervalu 40 - 50 mm.

Opravte sběrný prostor pomocí dvou nastavovacích šroubů. Zkontrolujte zametací zrcátko.

Nastavte boční těsnění

△NEBEZPEČÍ

Nebezpečí úrazu!

Vždy používejte bezpečnostní podpěru při zvednuté nádobě na zametené nečistoty. Zajišťování provádějte pouze mimo nebezpečný prostor. Vysuňte nádobu na zametené nečistoty vzhůru a zajistěte ji bezpečnostní tyčí. Vyklopte bezpečnostní podpěru pro vyprazdňování shora a zasuňte ji do držáků (zajistěte).

1 Držák bezpečnostní podpěry 2 Bezpečnostní podpěra → Otevřete boční obložení podle popisu v kapitole "výměna zametacího válce". Povolte 6 křídlatých matic na bočním plechovém držáku. Povolte 3 matice (SW 13) na předním plechovém držáku. Boční těsnění zatlačte dolů (podélný otvor) tak, aby bylo od podlahy ve vzdálenosti 1 - 3 mm. Upevněte plechové držáky. Proces opakujte na druhé straně přístroje.

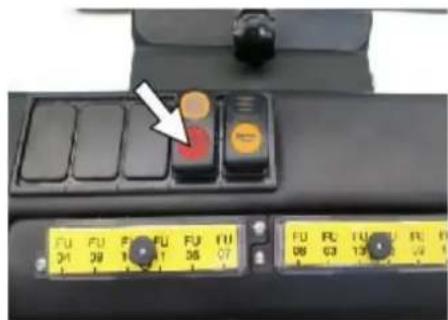

Ručně očistěte prachový filtr

→ Zapněte automatické čištění filtru.

Kontrola/výměna prachového filtru △VAROVÁNÍ

Nebezpečí úrazu!

→ Během práce na filtračním zařízení noste protiprašný respirátor. Dodržujte bezpečnostní předpisy o zacházení s jemným prachem. Očistěte prachový filtr pomocí tlačítka čištění filtru. → Vyprázdněte nádobu na nametené nečistoty.

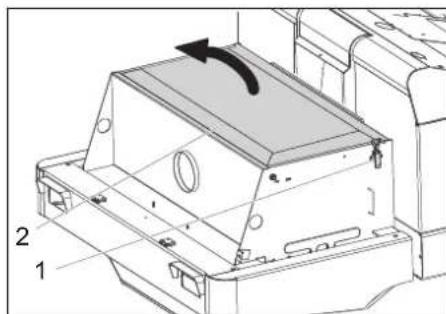

1 Zajištění kapoty 2 Kryt přístroje 3 Kryt filtru

Otevřete zajištění tak, že vyšroubujete šroub hvězdicovým úchytem. Vyklopte kapotu zařízení dopředu.

1 Uzávěr, kryt filtru (2x)

2 Kryt filtru

Otevřete uzávěr. Otevřete kryt filtru.

1 Přední vzpěry 2 Prachový filtr

Zkontrolujte prachový filtr, v případě potřeby jej vyčistěte nebo vyměňte. Upozornění: Výměnu prachového filtru smí provádět pouze zákaznický servis firmy Kärcher. Nasaďte kryt filtru a zajistěte jej.

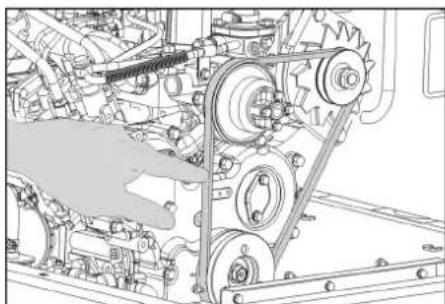

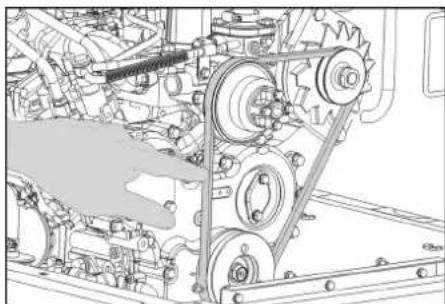

Zkontrolujte a nastavte klínový řemen

Klínový řemen musí při tlaku 10 kg povolit cca o 7–9 mm.

Nechte nastavit napnutí klínového řemene autorizovaným zákaznickým servisem.

Kontrola a výměna vzduchového filtru

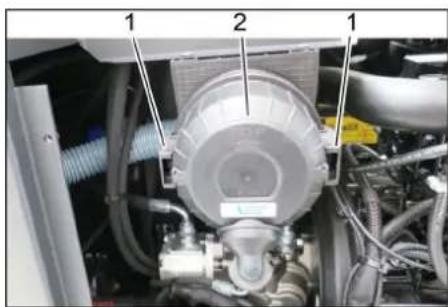

1 Uzávěr 2 Těleso vzduchového filtru

Odstraňte boční kapotáž. Sejměte kryt vzduchového filtru. Vyměňte vložku vzduchového filtru. Upozornění: Poloha instalace je výfukovým otvorem směrem dolů (viz obrázek).

Vyčistěte odstředivý odlučovač

1 Křídlová matice 2 Odstředivý odlučovač

Odšroubujte křídlovou matici na odstředivém odlučovači. Odstředivý odlučovač vyčistěte.

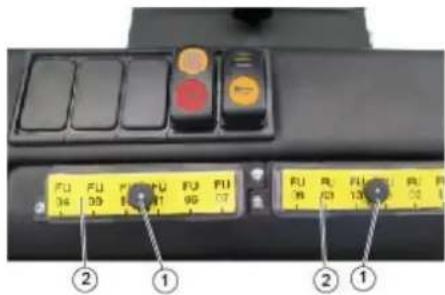

Výměna pojistek

1 Rýhovaná matice 2 Kryt skříně pojistek

Odšroubujte rýhovanou matici. Otevřete víko na skříni s pojistkami. Zkontrolujte pojistky. Vadné pojistky vyměňte za nové. Upozornění: Používejte pouze pojistky se stejnou jisticí hodnotou.

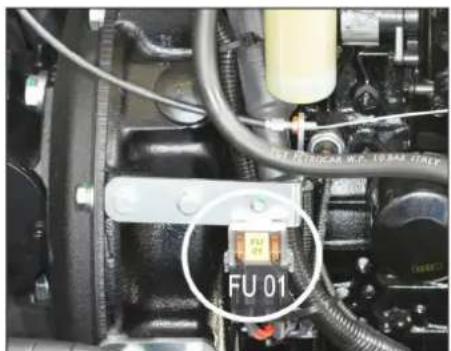

Upozornění: Pojistky FU 01 se nacházejí v prostoru motoru.

FU 01 Hlavní pojistka 60 A
FU 02 SignálChladič hydraulickéhooleje	20 A
FU 03 Jisticí releMultifunkčné obrazovka	10 A
FU 04 Otačíva výstrážná svitilna	5 A
FU 05 Jisticí releČasové zpožděné	25 A
FU 06 Osvětlení kabinystěrače skel	10 A
FU 07 Palivové Čerpadlo 10 A
FU 08 Časová releKontaktní spínač seda-dla	3 A
FU 09 Osvětlení vlevo 7,5 A
FU 10 Osvětlení vpravo 7,5 A
FU 11 Pracovní osvětlenívpředu (potkávací svět-lomety)	10 A
FU 12 Vibračni systém 20 A
FU 13 Signál při couvání 5 A

Pomoc pri poruchák
Porucha Odstraněni
Prístroj nelze nastartovat Posadte	se do sedadlařidiče, aktivvuje se kontaktné spinač sedadla.
	Chcete-li spustit motor, musité šląnout na brzdový pedál.
	Nabití nebo výměna baterie
	Natankujte palivo, odvzdušněte palivový systém
	Vyměnte palivový filtr
	Kontrola a v prípadě potřeby zprovoznění systému vedení paliva, prípojek a spojú
	Informujte zákovnickou sluzbu firmy Kärcher
Motor běží nepravidelné Čišěné ne	bo výměna filtrácné vložky
	Kontrola a v prípadě potřeby zprovozně systému vedení paliva, prípojek a spojú
	Informujte zákovnickou sluzbu firmy Kärcher
Motor je přehrátý Doplěne chladíci	prostředek
	Vypláchnout chladíč
	Utáhněte klinový fěmen
	Informujte zákovnickou sluzbu firmy Kärcher
Motor běží, ale zařizení"One nen tomalu nebo nejede vubec	Povolte parkovací brzdu
	Posuţne plynovou páku vpřed (vytoké otáčky).
	Zkontrolujte prípadné zamotané pásky a provázky.
	Informujte zákovnickou sluzbu firmy Kärcher
Pískavý hluk v hydraulice Doplěne	hydraulickou kapalinu
	Informujte zákovnickou sluzbu firmy Kärcher
Kartace se otáčejí Jen tomalu nebo se neotáčejí vubec	Posuţne plynovou páku vpřed (vytoké otáčky).
	Zkontrolujte prípadné zamotané pásky a provázky.
	Informujte zákovnickou sluzbu firmy Kärcher
Nedostatečná nebo Žádná sací sila v prostoru kartáčú.	Zkontrolujte, vyčistěte nebo vyměnte prachový filtr.
	Informujte zákovnickou sluzbu firmy Kärcher
Prístroj průsí Nastavte bočné těsněné	Zapnout ventilálor
	Zkontrolujte, vyčistěte nebo vyměnte prachový filtr.
	Vyměnte těsněné filtru
	OtevřetePoklop nádoby na zametené nečistoty.
	Informujte zákovnickou sluzbu firmy Kärcher
Zametaci mechanismus nezametá všechno	Vyprázdnéte nádobu na nametené nečistoty
	Zkontrolujte, vyčistěte nebo vyměnte prachový filtr.
	Vyměna zametaciho válce
	Nastavte sběrný prostor
	Vyměnte těsnici pasy v nádobě na zametené nečistoty
	Odstraťe nablokování zametaciho válce
	OtevřetePoklop nádoby na zametené nečistoty.
	Informujte zákovnickou sluzbu firmy Kärcher
Nádoba na nametený materiál se nezvedá nebo nespoustí	Posuţne plynovou páku vpřed (vytoké otáčky).
	Informujte zákovnickou sluzbu firmy Kärcher
Poklop nádoby na zametené nečistoty nelze otevřit	Informujte zákovnickou sluzbu firmy Kärcher
Provozní poruchy s hydraulicky ovládanými díly	Informujte zákovnickou sluzbu firmy Kärcher

Technické Údaje
		KM 130/300 R D Classic
Śdaje o zażeni
Jüzdní rychlost, vpřed km/h 10
Jüzdní rychlost, vžad km/h 10
Stoupány (max.) % 18
Plośný výkon bez postranní metly m	2/h 10000
Plośný výkon s boćním smétákem m	2/h 13000
Pracovní šífka bez postranní metly mm 1000
Pracovní šífka s postranní metlou mm 1300
Druh krytí chráněný proti kapajćí vodě -- IPX 3
Doba použiti s plou nádrží h 4
Motor
Typ -- YANMAR 3TNV76A
Konstrukce -- 3-válcový Čtyřaktné naftový motor
CO2Emise podle postupu měřeni podle nařizení EU 2016/1628 (úroveř V)	g/kWh	932,0
Druh chlazení	-- vodní chlazení
Směr otáčeni	-- proti směru	pohybu hodinových ručěk
Vrtáni	mm 70
Zdvih	mm 82
Zdvihový objem	cm³	1116
Množství	I	3,5
Provozní počet otáček	1/min	2500
Maximálín őtáčky	1/min	2500
Volnoběžné otáčky	1/min	1300
Výkon max.	kW/PS	15,8 / 21,5
Maximálín krouticí moment pri 2100 1/min	Nm	67,9
Olejový filtr	-- filtrácné vložka
Filtr nasávaného vzduchu	-- Patrona vni ftniho filtru, patrona vnějsího filtru
Palivový filtr	-- filtrácné vložka
Elektroinstalace
Baterie	V, Ah	12, 60
Generátor, střidavý proud	V, A	12, 55
Spoustěč	-- Elektrospoustěč
Hydraulika
Čelkové množství oleje v hydraulice	I	26,5
Množství oleje v hydraulickém zásobníku	I	21,2
Druhy oleje
Motor (přes 25 °C)	-- SAE 30, SAE 10W-30, SAE 15W-40
Motor (od 0 do 25 °C)	-- SAE 20, SAE 10W-30, SAE 10W-40
Motor (pod 0 °C)	-- SAE 10W, SAE 10W-30, SAE 10W-40
Hydraulika	-- HV 46
Nádoba na nametené nečistoty
Maximálíný vykláDACi výška	mm 1400
Objem nádoby na nametené nečistoty	I	300
Zametaci válec
Prümér kartráčovych válcù	mm 300
Sířka zametacích válcù	mm 1000
Otáčky	1/min	350
Sběrný prostor	mm 80
Postranní metla
Prümér bočnich koštat	mm 600
Otáčky (plynule regulovatelné)	1/min	0 - 60
Celogumové oplástěni
Velikost vpředu	-- 15-4.5x8
Velikost vzadu	-- 15-4.5x8
Brzda
Přední kola	-- mechanická
Zadní kolo -- hydrostické		KM 130/300 R D Classic
Filtrace a sání
Konstrukce -- Rukárový filtr
Ötáčky 1/min 2800
Filtracné plochý sáček filtr na jemný prach m	2	7,8
Jmenovitý podtlak sací systém mbar 15,5
Jmenovitý objemový proud sací systém m	3/h 800
Vibračné systém -- Elektromotor
Podminky prostředí
Teplota °C -5 až +40
Vzdušné vlhkost, ne orosné % 0 - 90
Zjiěstěné hodnoty dle EN 60335-2-72
Emise hluku
Hladina akustického tlaku LpA	dB(A)	80
Kolísvost KpA	dB(A)	3
Hladina akustického výkonu LvA + Kolísvost KwA	dB(A)	98
Pristrojové vibrace
Hodnota vibrace ruka-paže	m/s2	<2,5
Sedadlo	m/s2	0,7
Kolísvost K	m/s2	0,1
Rozměry a hmotnost
Délka x Šifka x Výška	mm	2040x1330x1430
Poloměr otáčení vpravo	mm	1400
Poloměr otáčení vlevo	mm	1400
Vlastníhmotnost	kg	920
Povolená celková hmotnost	kg	1397
Prípustné zatižení přední nápravy	kg	862
Prípustné zatižení zadní nápravy	kg	535
Objem palivové nádrů, motorová nafta l 16
Technickézměny vyhrazeny.

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepci a konstrukčnímu provedení, stejně jako námi do provozu uvedeným konkrétním provedením, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Použité národní normy

Použitý postup posuzování shody:

Hladinu akustického dB(A)

Naměřenou: 96

Garantovanou: 98

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Varnostna navodila .SL 2

Predvídateľné chybné pou

žívanie . SK 2

Bezpečnostné poukyny SK 2

Bezpečnostné pokyny k ob

sluhe SK 2

Bezpečnostné pokyny k jazde.

SK 2

Prístroje so spaľovacím motorom.

SK 2

Prístroje s výškovým vyprazdňovaním.

SK 2

Prístroje s ochrannou strechou vodiča.

SK 2

Bezpečnostné pokyny k príprave prístroja.

SK 2

Bezpečnostné pokyny k ošetrovaniu a údržbe.

SK 3

Funkcia.

SK 3

Pokyny k vykladke.

Starostlivost a údržba . SK 7

Všeobecné pokyny . . SK 7

Čistenie . SK 7

Intervaly údržby . SK 7

Údržbárske práce . . . . . SK 7

Obalové materiály sú recyklovateľné. Obalové materiály láskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotných surovín.

Parkoviská, výrobné zariadenia, logistické oblasti, hotel, maloobchod, sklady, chodníky. Tento zametací stroj používajte výhradne podľa údajov v tomto návode na prevádzku.

Predvídateľné chybné používanie

Bezpečnostné pokyny k obsluhe

Bezpečnostné pokyny k jazde

△ NEBEZPEČENSTVO

Nebezpečenstvo úrazu, riziko zranenia!

Rýchlosť jazdy sa musí prispôsobiť príslušným podmienkam. V prípade príliš veľkého stúpania hrozí nebezpečenstvo prevrátenia. → V smere jazdy prekonávať iba stúpania do 18 %

Nebezpečenstvo prevrátenia na nestabilnom podklade.

Bezpečnostné pokyny k príprave

Respektujte prázdnou hmotnost (transportní hmotnost) při přepravě na přívěsech nebo vozidlech. Před přepravou přístroje musíte odpojit baterii a bezpečně upevnit přístroj.

Bezpečnostní pokyny k ošetřování a údržbě

Při vykládání respektujte hmotnost přístroje! Nepoužívejte vysokozdvižný vozík, přístroj by se mohl poškodit.

Prázdna hmotnost' (bez mon-tážnych suprav)	920 kg*
* Ak su namontované montážne supravy, je hmotnost' este vysshia.

Při přemísťování přístroje použijte vhodnou rampu nebo jeřáb! Při používání rampy dávejte pozor na: Volný prostor nad podlahou 70 mm.

Pomalu sešlápněte plynový pedál "směrem dopředu".

Jízda dozadu

NEBEZPEČÍ

Nebezpečí poranění!

Při jízdě zpět nesmí vzniknout žádné nebezpečí pro třetí osoby, případně je na to upozorněte. Pomalu sešlápněte plynový pedál "směrem dozadu".

Ovládací páka nádoby na smetí

Ovládací páka nádoby na smetí (2) dopředu: Nádoba na smetí se spustí. Ovládací páka nádoby na smetí (2) dozadu: Nádoba na smetí se zvedne.

Ovládací páka klapky nádoby

Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby na smetí se otevře. Ovládací páka klapky nádoby (4) dozadu: Klapka nádoby na smetí se uzavře.

Zametání suché podlahy

Zapněte dmýchadlo. Při plošném čištění: Ovládací páka zametacího válce (1) dopředu: Zametací válec se spouští. Ovládací páka klapky nádoby (4) dopředu: Klapka nádoby se neotevírá. Při čištění bočních okrajů: Ovládací páka boční metly (3) dopředu: Boční metla se spustí.

Starostlivost' a údržba

Všeobecné pokyny

POZOR

→ Skontrolujte stav paliva v nádrži. → Skontrolujte stav motorového oleja. → Skontrolujte stav hladiny chladiacej kvapaliny v expanznej nádobe. → Skontrolujte, či zametací valec a bočná kefa nie sú opotrebované a či na nich nie je navinutý odpad. → Skontrolujte palivový filter. → Skontrolujte odlučovač odstredivej sily, v prípade potreby ho vyčistite. → Skontrolujte funkciu všetkých ovládacích prvkov. → Skontrolujte prístroj, či nie je poškodený.

Týždenná údržba:

Vyčistite vodný chladič. Vyčistite chladič hydraulického oleja. → Skontrolujte hydraulické zariadenie. → Skontrolujte stav hydraulického oleja. → Skontrolujte brzdovú kvapalinu. → Skontrolujte opotrebovanie tesniacich líšt, v prípade potreby ich vymeňte. → Skontrolujte a namažte klapku nádoby.

Údržba každých 50 prevádzkových hodín:

Vypustite vodu z odlučovača vody nafty. Údržba po opotrebovaní: Vymeňte tesniace lišty. Nastavte alebo vymeňte bočné tesnenia. Vymeňte zametací valec. Vymeňte bočnú kefu.

Vyklopte bezpečnostnú tyč na výškové vyprázdnenie smerom hore a vložte ju do držiaka (zabezpečené).

Motorový olej, vykurovací olej, nafta a benzín sa nesmú dostať do okolia a zaťažiť životné prostredie. Prosíme, aby ste chránili pôdu a starý olej likvidovali ekologicky.

Bezpečnostné pokyny pre batérie

Pri zaobchádzaní s batériami bezpodmienečne dodržiavajte nasledujúce výstražné upozornenia:

Nebezpečenstvo výbuchu!

→ Používajte iba batérie so zakrytými pólmi. V prípade potreby vymeňte kryty pólov.

NEBEZPEČENSTVO

Nebezpečenství výbuchu!

Vypusťte vypouštěcí šroub oleje. → Odšroubujte plnicí víčko oleje. → Olej vypusťte.

1 Filtr motorového oleje 2 Palivový filtr

→ Odšroubujte olejový filtr. Vyčistěte upevnění a těsnicí plochy. → Natřete těsnění nového olejového filtru před montáží olejem. → Namontujte nový olejový filtr a ručně ho utáhněte. Našroubujte šroub vypouštění oleje s novým těsněním. Utahovací moment: 25 Nm → Naplňte motorový olej. Druh oleje a množství náplně najdete v kapitole Technické údaje. Uzavřete plnicí víčko oleje. → Nechte běžet motor asi 10 sekund. → Zkontrolujte stav motorového oleje.

Zkontrolujte palivový filtr

→ Zkontrolujte palivový filtr na znečištění. Vyčistěte podle potřeby palivový filtr a těleso filtru, v případě nutnosti vyměňte palivový filtr.

Výměna palivového filtru

1 Palivový kohout 2 Palivový filtr

Zavřete palivový kohout. → Odšroubujte a vyměňte palivový filtr.

1 Palivový kohout 2 Palivový filtr

POKYN

Naplňte palivový filtr před montáží naftou.

→ Našroubujte nový palivový filtr → Utáhněte palivový filtr utahovacím momentem 20 Nm. → Otevřete palivový kohout.

Vypusťte kondenzovanou vodu na odlučovači vody naftového paliva

1 Palivový kohout 2 Odlučovací miska 3 Odlučovač vody

Zatvorte palivový kohút. → Odskrutkujte a vyprázdnite odlučovač. → Naskrutkujte odlučovač. → Otvorte palivový kohút.

Skontrolujte stav hydraulického oleja a doplňte hydraulický olej.

POKYN

Nádoba na smeti sa nesmie poškodiť. → Otvorte kryt motora.

1 Priehľadné okienko na kontrolu hydraulického oleja 2 Uzatvárací kryt, plniaci otvor oleja

→ Skontrolujte stav hydraulického oleja v priezore.

• Stav oleja sa musí nachádzať medzi značkami "MIN" a "MAX". - Ak je stav oleja pod označením "MIN", doplňte hydraulický olej. → Odskrutkujte uzatvárací kryt plniaceho otvoru oleja. Vyčistite oblasť plnenia. Doplňte hydraulický olej. Druh oleja nájdete v kapitole Technické údaje. → Naskrutkujte uzatvárací kryt plniaceho otvoru oleja.

Údržbu hydraulického oleja môže vykonávať iba zákaznícky servis firmy Kärcher.

1 Kompenzačná nádoba chladiaceho prostriedku

Kontrola a čistenie chladiča vody a hydraulického oleja.

NEBEZPEČENSTVO

Skontrolujte a nastavte klinový remeň

Klinový remeň sa musí pri tlaku 10 kg povoliť o asi 7-9 mm.

Nechajte nastaviť napnutie klinového remeňa zákazníckemu servisu.

Kontrola a výmena vzduchového filtra

FU 01 Hlavná poistka 60 A
FU 02 KlaksónChladič hydraulickéhooleja	20 A
FU 03 Bezpečnostné reléMultifunkčný indikátör	10 A
FU 04 Vystraße maják 5 A
FU 05 Bezpečnostné reléČasové oneskorenie	25 A
FU 06 Osvetlenie kabínkystierace	10 A
FU 07 Palivové Čerpadlo 10 A
FU 08 Časové reléKontaktný vypínač se-dadla	3 A
FU 09 Osvetlenie vlavo 7,5 A
FU 10 Osvetlenie vpravo 7,5 A
FU 11 Pracovné osvetlenievpredu (tlmené svetlo)	10 A
FU 12 Vibračný systém 20 A
FU 13 Signál na jazdu spět' 5 A

Osoba odpovědná za dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Uvolněte parkovací brzdu stisknutím brzdového pedálu. → Zablokujte parkovací brzdu stisknutím brzdového pedálu.

Pojíždění zametacího zařízení bez vlastního pohonu

1 Když je páka volnoběhu v horní poloze, lze zařízení tlačit.

Otevřete kryt motoru. → Otočte červenou páku volnoběhu do horní polohy.

POZOR

Zametací zařízení se bez vlastního pohonu nesmí pohybovat na delší vzdálenosti a rychlostí vyšší než 10 km/h. → Po přemístění vraťte páku volnoběhu do výchozí polohy.

Pojíždění zametacího zařízení s vlastním pohonem

1 Pokud je páka volnoběhu dole, znamená to, že je zařízení připraveno k jízdě. → Po přemístění stroje otočte volnoběh hydraulického čerpadla doprava a vraťte jej až na doraz.

Uvedení do provozu

Obecné pokyny

Před uvedením do provozu si přečtěte a dodržujte návod k obsluze vydaný výrobcem motoru, zejména bezpečnostní pokyny. Zametací zařízení postavte na rovný povrch. → Vytáhněte klíček zapalování. Zablokujte parkovací brzdu.

Kontrolní a servisní práce

Svakodnevno pre početka radova

Proverite napunjenost rezervoara za gorivo. Proverite nivo motornog ulja. Proverite nivo napunjenosti ekspanzione posude za rashladno sredstvo. Proverite pohabanost valjka za metenje i bočnih metli i da u njima nema upletenih traka. Proverite da u točkovima nema upletenih traka. Proverite centrifugalni separator i filter za vazduh pa ih prema potrebi očistite. Proverite ispravnost svih komandnih elemenata. Proverite da li je uređaj oštećen. Očistite filter za prašinu uz pomoć prekidača za čišćenje filtera.
