用户手册 KM 130300 R D Classic Kärcher

2000/14/ЄС: Доповнення V Рівень потужності дБ(A) Виміряний: 96 Гарантований: 98 Chairman of the Board of Management Director Regulatory Affairs & Certification 411UK- 1 在您第一次使用您的设备前，请先阅读并遵守本操作说明书原件，为日后使用或其他所有者使用方便请妥善保管本说明书。如果您在拆开包装时发现运输损坏，则请通知经销处。– 设备上相应的警告、指示标志为无风险的运行提供重要提示。– 除了操作说明书中的各项提示外，还必须考虑到立法机构的一般安全规范和事故预防规范。内部材料提示 (REACH)最新的内部材料信息请您在如下链接中查

www.kaercher.com/REACH 我们的质量保证条款适用于全球各分公司。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。请您向经销商或者与您距离最近的经过授权的客户服务处联系，提出保修请求，并提供相应的产品购买证明

为了避免产生危害，只允许经过授权的客 户服务处进行维修和安装备件。 – 只允许使用生产商提供的配件和备件。原始配件和原始备件可以确保设备安全无故障地运行。– 您可以登录 www.kaercher.com 的Service 板块里获取更多关于备件的信

提示可能产生财产损失的危险状况。 清尘车用于清洁企业使用地面，如下列使 停车处 生产车间 物流区域 旅馆 零售业 仓储区域 人行道 请只根据本操作说明书中的说明使用本清 任何超出此用途的使用均视未不符合规定。对由此所产生的损害制造商将不承担责任；由此所带来的风险将由用户自行承 不得在设备上进行改造。 清尘车仅用于操作说明中指明的合适地 只允许在企业或其委托人为机器使用所批准的面上行驶。 总体上适用下列各项要点：将易燃性材料远离本设备 （存在爆炸危险 / 火灾危 一般提示 . . . . . . . . .

安全说明 . . . . . . . . .

功能 . . . . . . . . . . .

设备运作 . . . . . . . . .

产品规格 / 参数 . . . . . .

欧盟达标声明 . . . . . . .

包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理，而应妥善安排回收。旧的设备中含有宝贵的可再利用的材料，应加以利用。请通过适当的收集系统清理旧设备。机油、柴油和汽油不得排放到环境中。请保护土壤并按照环境保护要求清理废油。

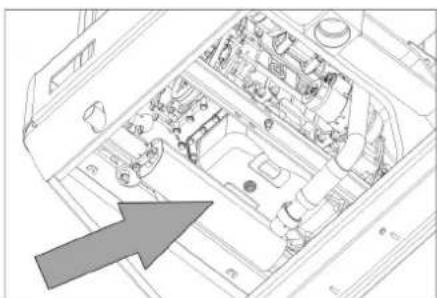

由灼热表面引发灼伤危险！ 在设备上进行工作前让排气

存在火灾危险。不抽吸正在 燃烧或尚有余烬的物品。 链条卡座 / 吊车起吊点

412 ZH- 2 从不要清扫 / 抽吸爆炸性液体、可燃性气体以及未经稀释的酸和溶剂。为此有汽油、油漆稀释剂或燃油，它们因与抽吸空气产生涡流而可行程爆炸性蒸汽或混合气体。此外还有丙酮未经稀释的酸和溶剂，因为它们会侵蚀设备上所使用的材料。。 从不要清扫 / 抽吸反应性金属灰尘 （如铝、镁、锌），这些金属灰尘与强碱性或酸性清洗剂化合，形成爆炸性气体。 不要清扫 / 抽吸正在燃烧或余烬未灭的 本设备不适用于清扫对健康有害的物 不得在封闭的空间内使用本设备。 禁止逗留在危险区域内。禁止在有爆炸危险的空间内运行本设备。 该设备不允许携带护送人员。 不允许推 / 拉本设备，或使用本设备运 沥青 工业地面 无缝地面 混凝土 地砖

在使用设备及其装配前应先检查它们的 规定状态和操作安全性。如果设备的状 态存有疑问，则不允许使用设备。

在危险区域 （如加油站）使用设备时要 注意相关的安全规定。禁止在有爆炸危 险的空间内运行本设备。

在操作人员有可能被掉落物体砸到的区 域不要使用无防护顶的本设备。

操作人员按照规定使用本设备。同时要 重视地方现行的规定并在设备工作时照 顾好第三者，特别是儿童。

工作开始前操作人员必须确定所有的保 护装置已按规定安放并正常工作。

注意操作人员的紧身服装。穿着稳固的 鞋袜，避免穿着宽松的衣服。

设备运行期间不可无人看管。操作人员 只有在电机停机、防止设备意外运动并 已拔下钥匙时才可离开设备。

本设备只可由使用手册内提到的人员或 持有操作资格证明并明确被任命操作的

本设备不得让那些身体能力有限、感官 能力弱或理解能力差或者缺乏经验和 / 或缺乏知识的人员 （包括儿童）使用， 除非他们有专人监督或接受专人指导如

行驶速度须视情况而定。 坡度太大时存在翻倒危险。

沿行驶方向只行走最大 18％的坡度。 底面不稳时存在翻倒危险。

只在稳固的底面上移动设备。 侧面坡度太大时存在翻倒危险。

停机后发动机大约需要3－4秒钟的时间 进行惯性运转。在这段时间内务必远离

驾驶员防护顶 （可选）可以防止从上掉落 的大个部件。但不能防止翻车！

清洁和保养设备、更换零件或切换到另 一功能前，必须关闭设备并拔下钥匙。

不可用橡皮管喷水或者高压喷水清洗设 备 （短路危险或其他损坏）。

只允许已授权的客户服务处或熟知该领 域所有重要安全规定的专业人员进行设

请注意根据地方针对不稳定工业使用设 备的有效规定进行安全检查。

清扫机根据清扫铲原理进行工作。– 旋转的清扫辊将污物直接输送到清扫垃 – 侧面扫帚清洁清扫面的边边角角并将污物输送到清扫辊的轨道中。– 细微尘埃通过灰尘过滤器被抽风机吸

不使用叉车，否则会损坏清扫机。 设备装载时，使用合适的斜坡台或吊 使用斜坡台时注意：离地距离 70mm。

空载重量 （无安装套件） 920 kg* * 当装配了安装套件后，该重量相应变

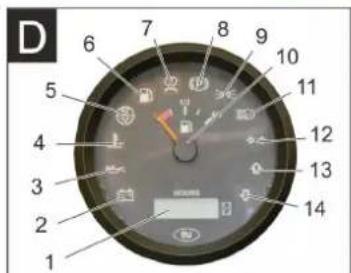

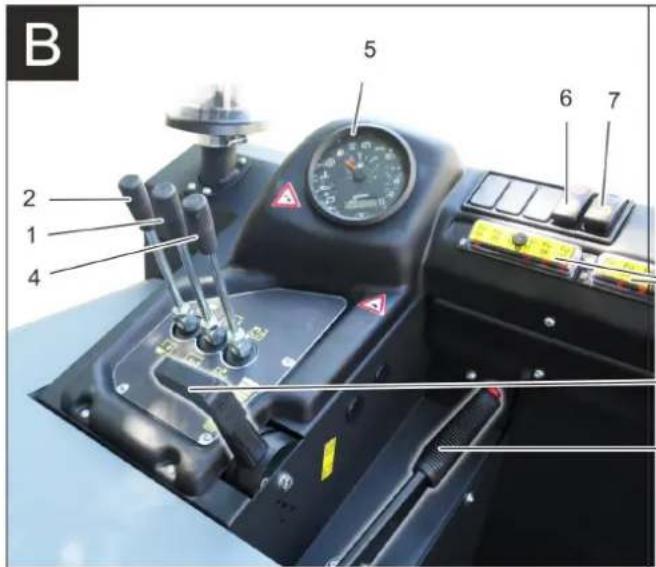

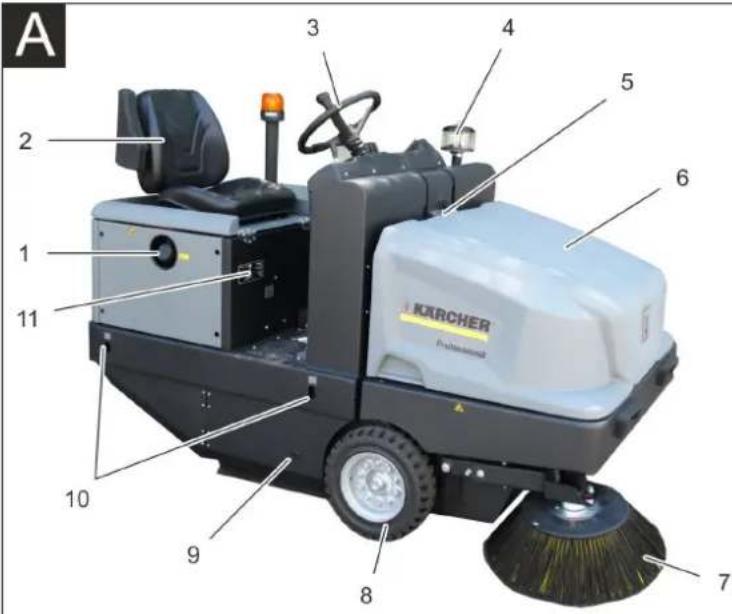

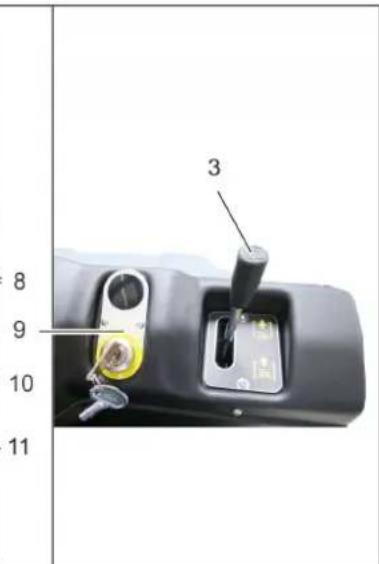

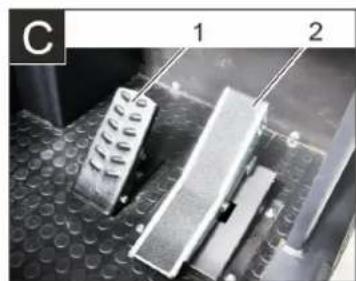

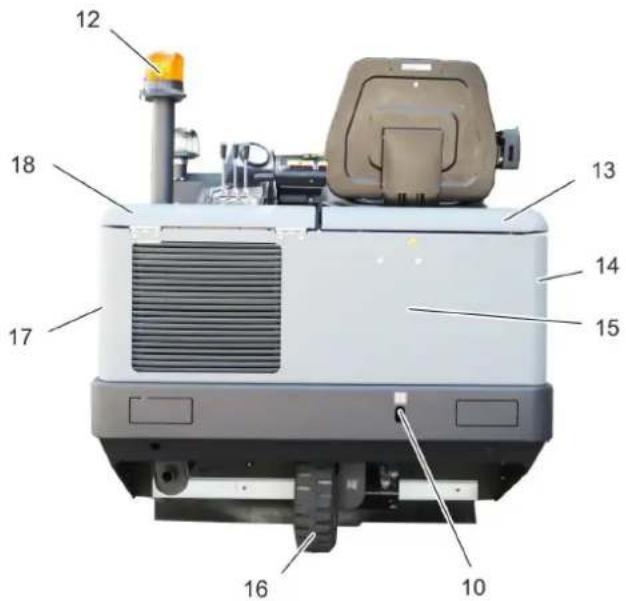

1 罐体封罩2 座位 （带座位接触开关）3 方向盘4 离心力分离器5 设备外罩锁定装置6 设备罩7 右部侧刷 8前轮 9 清扫辊入口10 固定拖拉点11 铭牌12 旋转警示灯13 右侧护盖14 右侧保护盖15 尾板16 后轮17 左侧保护盖18 左侧护盖 （发动机盖） 1 操作杆提起 / 下降清扫辊2 操作杆提升 / 下降清扫垃圾箱3 操作杆提起 / 下降侧面扫帚4 操作杆打开 / 关闭容器盖5 控制灯和显示屏6 鼓风机和过滤器清洁开关中间位置：鼓风机和过滤器清洁关闭后面位置：鼓风机开启前面位置：过滤器清洁开启7 喇叭开关8 保险丝9 点火锁螺旋形灯丝符号：预热位置 0：关闭发动机位置 1：启动点火位置 2：启动发动机10 发动机转速调节装置 11 停放制动器 1 刹车脚踏2 向前 / 向后加速踏板 1 运行小时计数器2 充电警示灯3 油压警示灯4 冷水温度警示灯5 发动机吸入空气6 燃料储备警示灯7 预热控制灯8 控制灯 （未通电）9 停车灯 / 近光灯的控制灯 （选择性配 10 油箱指示11 无功能，只在发动机启动时亮起 （自 12 无功能13 无功能14 无功能

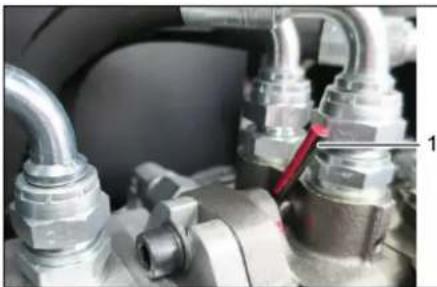

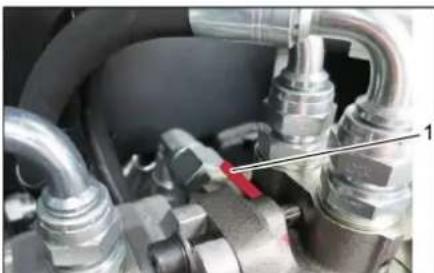

414 ZH- 4 松开定位制动器，同时踩下刹车脚踏。 刹住定位制动器，同时踩下刹车脚踏。1 空档杆上方位置 — 可推动设备。 打开发动机盖。 空档杆 （红色）旋转至上方位置。

无自身驱动器的清扫机不要运动较长的距 离并且运动不要快于 10km/h。 移动后将空档杆重新转回。1 空档杆下方位置 — 设备已准备好行驶 机器移动后，顺时针将液压泵的空档转 使用前阅读发动机制造商的操作说明书并且尤其要注意安全提示。 将清扫机停放在平整面上。 拔下点火钥匙。 刹住定位制动器。 检查油箱油位。 检查机油油位。 检查冷却液补偿罐中的液位。 检查清扫辊和侧面扫帚是否磨损和是否有包住的带子。 检查轮子是否卷绕皮带。 检查离心力分离器和空气过滤器，需要时进行清洁。 检查所有操作元件的功能。 检查设备是否受损。 使用过滤器清洁键清洁灰尘过滤器。提示：描述参见维护和保养章节。

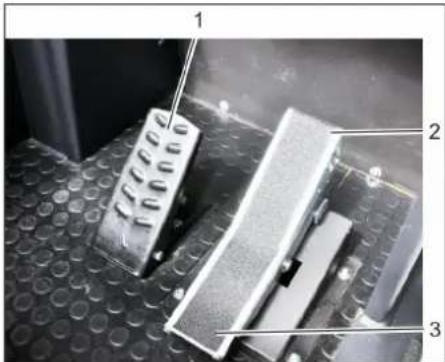

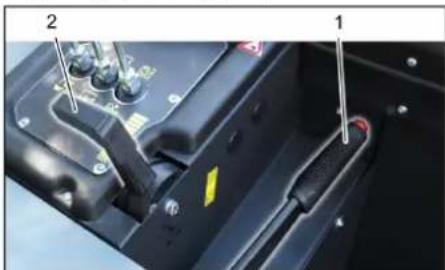

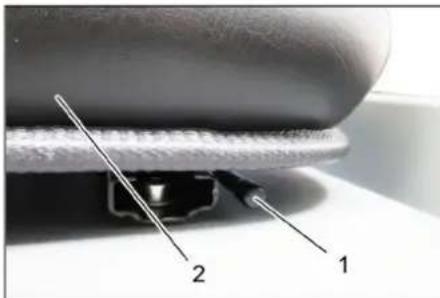

注意不要让燃料流到灼热的表面上。 通过油箱指示检查燃料容量。 关闭发动机。 打开油箱封盖。 加入柴油。 擦掉溢出的燃料并关上油箱封盖。1 座位调整杆2 驾驶员座位 向外拉出座位调整杆。 移动座位，松开并锁上调整杆。 通过前后移动座位检查座位是否已经锁 提示：本设备配备一个座位接触开关。一旦离开驾驶员座位即关闭设备。1 停放制动器2 发动机转速调节装置 在驾驶员座位上就座。 刹住定位制动器。 将发动机转速调整装置向前移动 1/3。 将点火钥匙插到点火锁中。 将点火钥匙转到螺旋形灯丝“预热”位 预热灯亮。 须踩下刹车脚踏以便电机开始运行。 如果预热灯熄灭，则将点火钥匙转到“II” 位置上。 一旦启动了设备，则放开点火钥匙。提示：起动器从不要操作超过 10 秒钟的时间。重新操作起动器前至少等待 10 秒钟的 1 刹车脚踏2 “ 向前 ” 油门踏板3 “ 向后 ” 油门踏板 完全向前移动发动机转速调整装置 （操作转速）。 踩下并踩住刹车踏板。 松开定位制动器。 缓慢踩下 “ 向前 ” 油门踏板。

刹住 / 松开定位制动器 无自身驱动器的清扫机运动 带自身驱动器的清扫机运动

缓慢踩下 “ 向后 ” 油门踏板。 使用油门踏板可无级调节行驶速度。 请避免猛烈操作踏板，因为液压设备可受到损坏。 当上坡功率下降时轻轻收回油门踏板。 松开油门踏板，设备自行刹车并保持停 提示：可通过踩下刹车踏板支持刹车作用。越过 70mm 以下固定障碍物： 缓慢且小心向前越过。越过 70mm 以上固定障碍物： 只允许用合适的斜坡跨越障碍物。

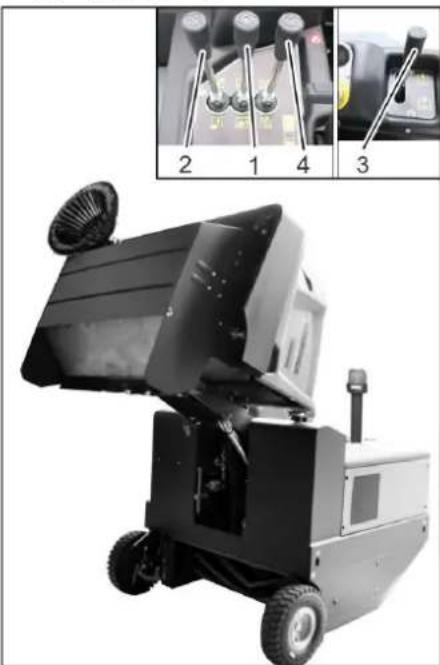

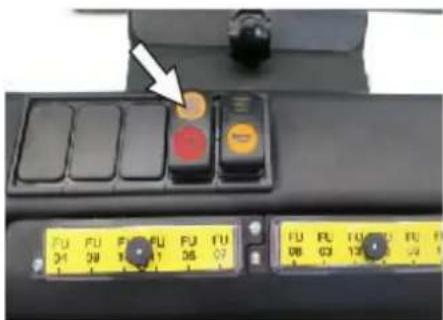

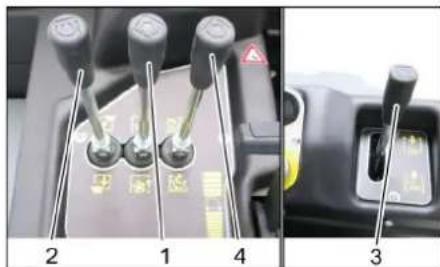

不要扫入包装带、金属丝或类似物品，否 则这可导致损坏清扫装置。 提示：为了达到最佳的清洁效果，应将行驶速度调整到与实际情况相匹配。提示：在作业期间应定距离清洁灰尘过滤 提示：若清扫细尘领域的工作量加大，则必须经常清洁过滤器。1 清扫棍操作杆2 清扫垃圾箱操作杆3 侧刷操作杆4 垃圾箱盖操作杆清扫棍操作杆 清扫棍操作杆 (1) 向前：清扫辊下降。 清扫棍操作杆 (1) 向后：清扫辊升高。清扫垃圾箱操作杆 清扫垃圾箱操作杆 (2) 向前：清扫垃圾 清扫垃圾箱操作杆 (2) 向后：清扫垃圾 侧刷操作杆 侧刷操作杆 (3) 向前：侧面扫帚下降。 侧刷操作杆 (3) 向后：侧面扫帚升高。垃圾箱盖操作杆 垃圾箱盖操作杆 (4) 向前：垃圾箱盖打 垃圾箱盖操作杆 (4) 向后：清扫垃圾垃圾箱盖关闭。 开启鼓风机。 清扫平面时：清扫棍操作杆 (1) 向前：清扫辊下降。 垃圾箱盖操作杆 (4) 向前：垃圾箱盖打 清洁侧边时：侧刷操作杆 (3) 向前：侧面扫帚下降。 关闭鼓风机。 清扫平面时：清扫棍操作杆 (1) 向前：清扫辊下降。 垃圾箱盖操作杆 (4) 向前：垃圾箱盖打 清洁侧边时：侧刷操作杆 (3) 向前：侧面扫帚下降。

在清空过程中不得有人和动物逗留在清 扫垃圾箱的翻转区域内。

从不要握住清空装置传动杆。不要逗留 在已经提升的清扫垃圾箱下方。

操作杆 （1 和 3）向后，来升起清扫辊 操作杆 (4) 向后，关闭垃圾箱盖。 清扫垃圾箱操作杆 (2) 向后，升起清扫 缓慢行驶向清扫垃圾集中箱。 刹住定位制动器。 垃圾箱盖操作杆 (4) 向前，打开垃圾箱盖，并排空垃圾箱。 垃圾箱盖操作杆 (4) 拉到最后，关闭垃 松开定位制动器。 缓慢离开清扫垃圾集中箱。 垃圾箱操作杆 (2) 向前，将垃圾箱降落到终点位置 操作杆 （1 和 3）向后，来升起清扫辊 操作杆 (4) 向后，关闭垃圾箱盖。 完全向后移动发动机转速调整装置。 踩下并踩住刹车踏板。 刹住定位制动器。 将点火钥匙转到“0”位置并拔下钥匙。

用车辆进行运输时 , 根据各适用准则确 保设备不会滑倒和倾覆。 将点火钥匙转到“0”位置并拔下钥匙。 刹住定位制动器。 使用张紧带、绳索或链子将设备固定在固定拖拉点 (4x) 上。 使用楔形垫块将设备固定在轮子上。 运输清扫机时拔下电池。 将清扫机置放在周围环境为干燥、无霜冻的平坦地面上。用覆盖材料防止灰尘。 提起清扫辊和侧面扫帚以便不损坏刷毛。 关闭垃圾箱盖。 将点火钥匙转到“0”位置并拔下钥匙。 刹住定位制动器。 防止清扫机滚走。如果清扫机较长时间不使用，另外需要注 更换机油。 预计有霜冻时放掉冷却水或检查是否有足够的防冻液。 清洁清扫机内外。 拔下电池。 给电池充电，并以约 2 个月为时间间隔对其进行再次充电。

只允许已授权的客户服务处或熟知该领 域所有重要安全规定的专业人员进行设

根据 VDE 0701 规定对工业用途的携带式

将清扫机停放在平整面上。 将点火钥匙转到“0”位置并拔下钥匙。 刹住定位制动器。

不可用橡皮管喷水或者高压喷水清洗设 备 （短路危险或其他损坏）。

提示：不要使用侵蚀性清洁剂。 提示： 运行小时计时器指示出保养间隔的

提示： 客户保养时必须让有资质的专业人 员实施所有服务工作和保养工作。需要时 可随时求助 Kärcher 公司专业经销商。

检查冷却液补偿罐中的液位。 检查清扫辊和侧面扫帚是否磨损和是否

每运行 50 个小时进行保养： 从柴油 / 水分离器中排出水

提示：描述参见保养工作一章。 提示：为了维护质保要求，必须在质保有 效期内由被授权的 Kärcher 公司客户服务 人员按照保养手册进行所有服务工作和保

运行 50 个小时后进行保养： 第一次保养由售后服务人员按照检查清

在 250/500/1000/1500/2000 个工作小时之

将清扫机停放在平整面上。 将点火钥匙转到“0”位置并拔下钥匙。

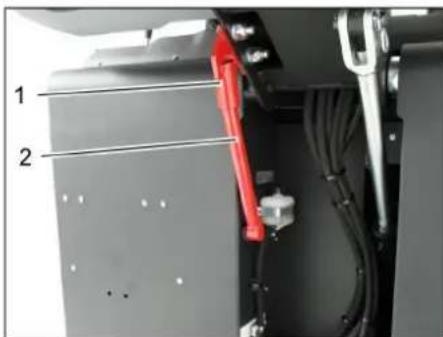

只允许在危险区域外操作保险装置。 1 保险杠支架 2 保险杠 提升清空时向上翻转保险杠并插到支架

只使用带有护盖的电池。在电池护盖损 坏的情况下，及时更换。

电池充电的空间必须通风良好，因为充 电时产生高爆炸性气体。

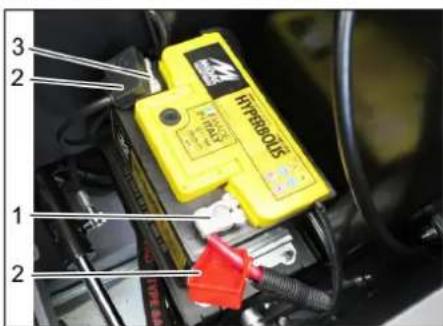

用水彻底清洗受到污染的衣服。 该设备成批配备免保养型电池。 1正极 2 电池防护盖 3负极 将电池放到电池支架中。 将支架拧紧在电池底部。 将电极接线端子 （红色电缆）连接到正

检查电池电极和电极接线端子是否通过 电极保护油脂进行了足够保护。

使用酸检查计从每个单节电池中抽样。 – 完全充满的电池中的酸液在 20°C 温度 下的特定重量为 1.28kg/l。 – 部分放电的电池酸液的特定重量在 1.00 与 1.28kg/l 之间。 – 所有单节电池中的酸液特定重量必须相

处理电池时应遵守安全规范。注意充电 器制造商的使用说明书。

请不要让机油、燃油、柴油和 汽油进入到环境中。请保护土 壤并按照环境保护要求清理废

注意电池上、使用说明书中和 汽车操作说明书中的提示！

检查并修正电池液的液位 （只针对配有电 池封罩的免保养型电池）

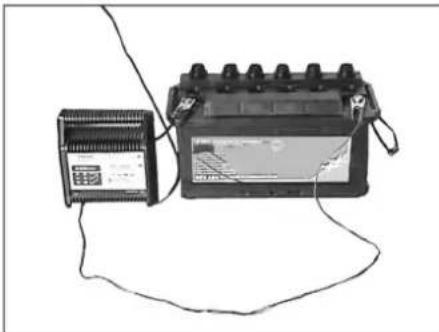

（仅适用于保养不足的电池） 将充电器的正极导线与电池的正极接头

插上电源插头并打开充电器。 使用尽可能小的充电电流给电池充电。 如果电池已经充好电，则首先将充电器 断开电源，然后与电池分开。

（仅适用于保养不足的电池） 将电极接线端子从负极上拔下 （－）。 将电极接线端子从正极上 （+）拔下。 松开电池底部上的支架。 从电池支架上取出电池。 根据所适用的规定清理废旧电池。

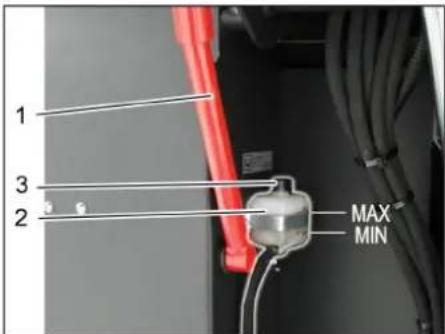

只允许在危险区域外操作保险装置。 1 保险杠支架 2 刹车液容器 3封盖 清扫垃圾箱向上行驶并用保险杠固定， 参见 “ 清空清扫垃圾箱 ” 一章 检查刹车液容器是否有足够的刹车液。

需要时，重新加入当前市场上可买到的 DOT 刹车液。

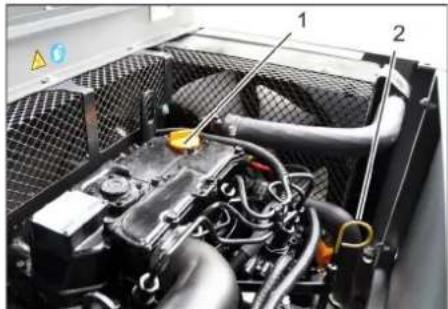

– 油位必须处于最高油位刻度 “MAX” 与 最低油位刻度 “MIN” 之间。 – 如果油位低于最低油位刻度 “MIN”，

– 不要将发动机加油超过最高油位刻度 “MAX”。

清洁接油容器和密封面。 安装前给新的油过滤器的密封件涂油。 安装新的油过滤器并拧紧。 拧上放油螺栓包括新密封件。 扭矩：25 Nm

机油种类和加油量参见 “ 技术参数 ” 一

检查燃料过滤器是否受到污染。 需要时清洁燃料锅炉汽和过滤器壳，必

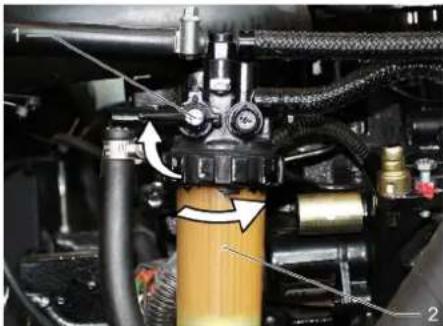

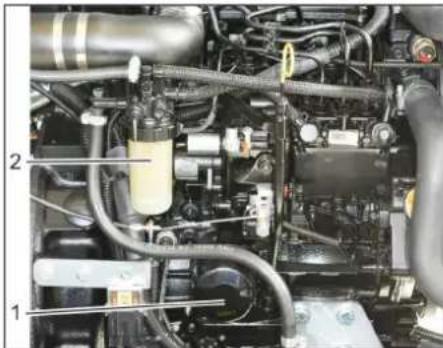

旋下燃油过滤器并更换。 1 燃料龙头 2 燃料过滤器

418 ZH- 8 1 燃料龙头 2 分离杯 3 水分离器

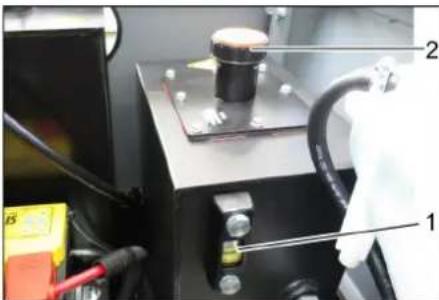

1 液压油油位视窗 2 封盖、加油口 在观察视窗中检查液压油位。 – 油位必须处于最高油位刻度 “MAX” 与 最低油位刻度 “MIN” 之间。 – 如果油位低于最低油位刻度 “MIN”，

只由 Kärcher 公司客户服务人员保养液压

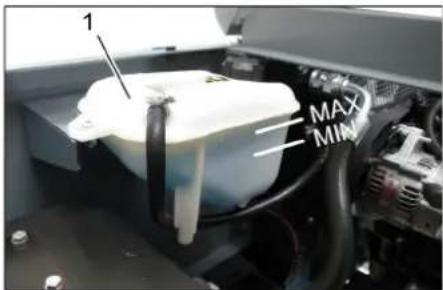

检查所有液压软管和接头的密封性。 1 冷却液补偿罐 检查冷却发动机中的液位。 检查冷却液补偿罐中的液位。 正确的冷却液液面必须处于最低液位与

让冷却器至少冷却 20 分钟。 水冷却器的冷却水水位由冷却剂补偿罐

提升清空清扫垃圾箱时使用保险杠。 去掉清扫辊上的带子或绳子。

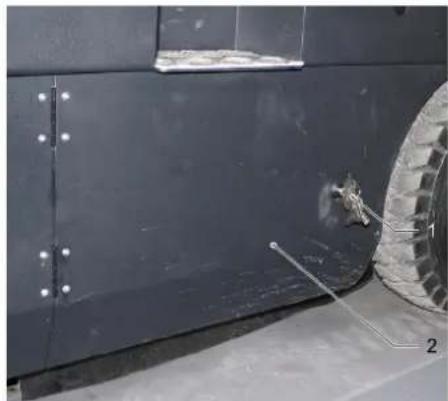

1钥匙 2侧板 将清扫垃圾箱运送上去并用保险杠进行

行驶方向上清扫辊的安装位置 （俯视图）。 提示：在安装新的清扫辊时注意刷子的位

放出柴油水分离器上的冷凝水 检查液压油位和重新加入液压油

使用操作杆降下清扫辊并让其运行（约 10 秒）。

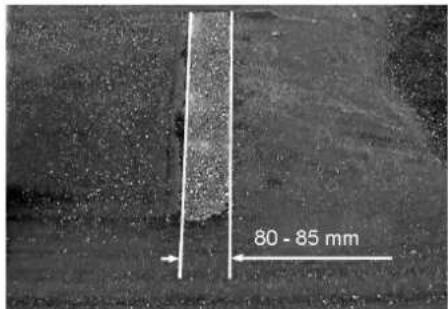

清扫水平面的形状应形成一个 80-85 mm 宽

1弹簧 2 调整螺母 3 锁紧螺母 4螺杆 通过调整调节螺丝来调整清扫水平面。

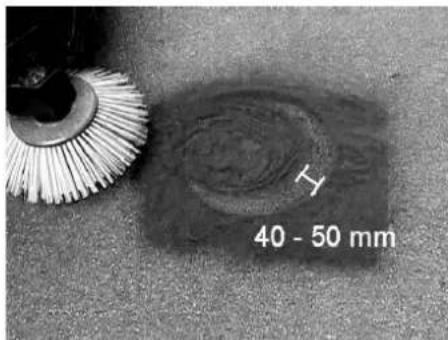

清扫平面的宽度应在 40-50mm 之间。 通过两个调节螺丝修正清扫平面。

只允许在危险区域外操作保险装置。 将清扫垃圾箱运送上去并用保险杠进行

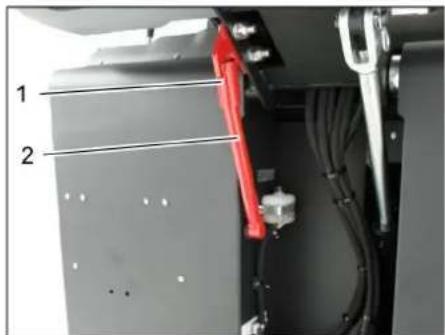

1 保险杠支架 2 保险杠 如 “ 更换清扫辊 ” 一章所述，打开侧面

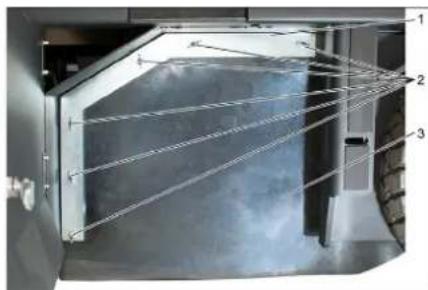

松开侧面支撑板上的 6 个蝶形螺帽。 松开前面支撑板上的 3 个螺帽 (SW 13)。 将侧面密封板尽可能的向下压 （长 孔），直至其距离地面显示为 1 - 3 mm。

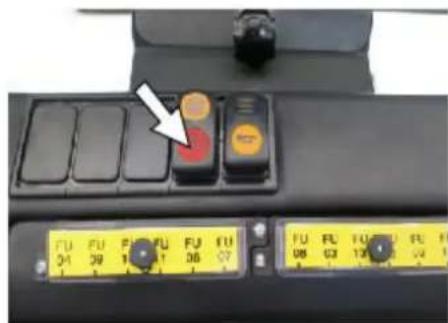

当在过滤设备上进行工作时戴上防尘面 罩。注意关于处理细尘的安全规范。 使用过滤器清洁键清洁灰尘过滤器。

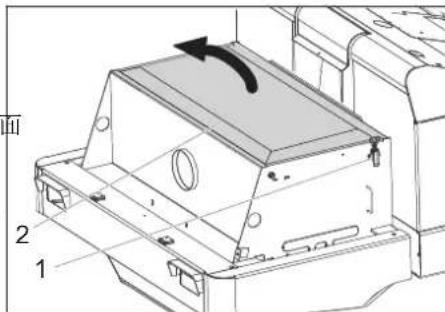

1 设备外罩锁定装置 2 设备罩 3 过滤器盖 打开锁定装置，以便旋出星形捏手。

检查和调整清扫辊的清扫平面 检查和调整侧面扫帚的清扫平面

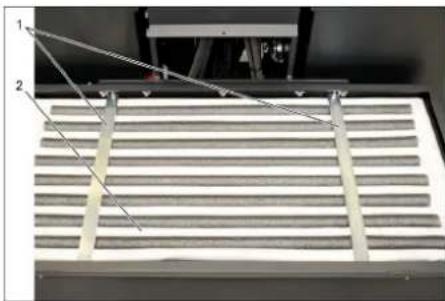

420 ZH- 10 1横架 2 灰尘过滤器 检查灰尘过滤器，需要时清洁或更换。

只有 Kärcher 售后方可更换灰尘过滤

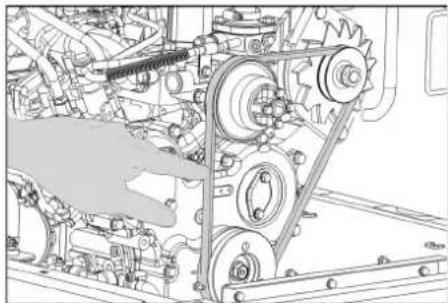

盖上过滤器盖并 （插上插销）锁上。 三角皮带必须在 10kg 的压力下松弛大约 7- 9mm。 让已被授权的客户服务人员调整三角皮

1 蝶形螺母 2 离心力分离器 拧下离心力分离器上的蝶形螺帽。

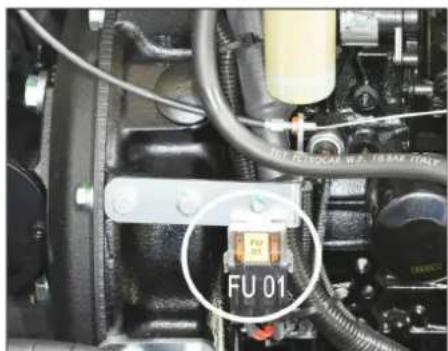

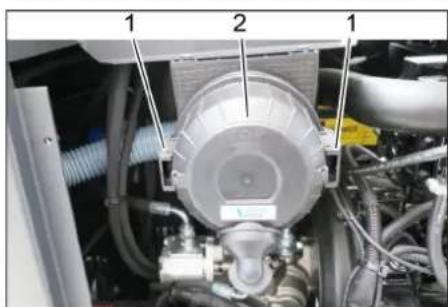

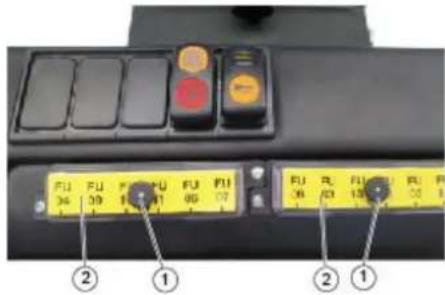

提示： FU 01 保险丝位于发动机机舱内。

不可以启动设备 在驾驶员座位上就座，激活座位接触开关 须踩下刹车脚踏以便电机开始运行。

检查并在需要时维修燃料管道系统、接头和连接件 通知 Kärcher 公司客户服务人员 发动机运转不正常 清洁空气过滤器或更换过滤器滤芯 检查并在需要时维修燃料管道系统、接头和连接件 通知 Kärcher 公司客户服务人员 发动机过热 重新加入冷却剂

通知 Kärcher 公司客户服务人员 发动机运转，但清扫机只缓慢行驶

变速杆完全调向前面 （高转速） 检查带子或绳子是否卷入。 通知 Kärcher 公司客户服务人员 液压系统中存在呼啸噪音 重新加入液压液 通知 Kärcher 公司客户服务人员 刷子只缓慢转动或根本不转动 变速杆完全调向前面 （高转速） 检查带子或绳子是否卷入。 通知 Kärcher 公司客户服务人员 刷子范围内吸力极低或没有吸力 检查灰尘过滤器，清洁或更换。 通知 Kärcher 公司客户服务人员 清扫机扬尘 调节侧面密封板

打开清扫垃圾箱的容器盖。 通知 Kärcher 公司客户服务人员 清扫单元留置清扫垃圾 清空清扫垃圾箱 检查灰尘过滤器，清洁或更换。

打开清扫垃圾箱的容器盖。 通知 Kärcher 公司客户服务人员 清扫垃圾箱不提升或不下降 变速杆完全调向前面 （高转速） 通知 Kärcher 公司客户服务人员 清扫垃圾箱的容器盖未打开 通知 Kärcher 公司客户服务人员 液压运动部件存在运行故障 通知 Kärcher 公司客户服务人员 422 ZH- 12

前行速度 km/h 10 倒车速度 km/h 10 爬坡能力 （最高） % 18 无侧面扫帚的清扫面积效率 m

/h 10000 有侧面扫帚的清扫面积效率 m

/h 13000 无侧面扫帚的工作宽度 mm 1000 有侧面扫帚的工作宽度 mm 1300 防滴水的防护类型 -- IPX 3 油箱满时的持续使用时间 h 4

根据欧盟条例 2016/1628 （V 级）的测量程序进行排放 g/kWh 932,0

转动方向 -- 逆时针 钻孔 mm 70 上升高度 mm 82 汽缸容量 cm

油量 l 3,5 运行转速 1/min 2500 最大转速 1/min 2500 空载转速 1/min 1300 最大功率 kW/PS 15,8 / 21,5 2100 1/min 转速下的最高扭矩 Nm 67,9 油过滤器 -- 过滤器滤芯 吸气过滤器 -- 内过滤器滤芯，外过滤器滤芯 燃料过滤器 -- 过滤器滤芯

电池 V, Ah 12, 60 交流发电机 V, A 12, 55 起动器 -- 电启动器

整个液压设备中的油量 l 26,5 液压油箱中的油量 l 21,2

发动机 （25°C 以上） -- SAE 30, SAE 10W-30, SAE 15W-40 发动机 （0 至 25°C） -- SAE 20, SAE 10W-30, SAE 10W-40 发动机 （0°C 以下） -- SAE 10W, SAE 10W-30, SAE 10W-40 液压系统 -- HV 46

侧面扫帚直径 mm 600 转速 （无级变速） 1/min 0 - 60

前轮胎大小 -- 15-4.5x8 423ZH- 13 后轮胎大小 -- 15-4.5x8

转速 1/min 2800 细微尘埃过滤器面积 m

7,8 抽吸系统额定负压 mbar 15,5 抽吸系统额定体积流量 m

温度 °C -5 至 +40 不产生凝露的空气湿度 % 0 - 90 根据 EN 60335-2-72 确定的数值
