Tip de produs	Curățător de înaltă presiune
Marcă	Greenworks
Model	G20
Tensiune de serviciu	220-240 V ~ 50 Hz
Putere nominală	1400 W
Presiune nominală	8 MPa
Presiune admisibilă	11 MPa
Debit de apă nominal	5,6 l/min
Debit de apă maxim	7,6 l/min
Presiune de intrare max.	0,7 MPa
Temperatură de intrare max.	40 °C
Nivel de presiune sonoră (LPA)	80 dB(A) (k=3 dB(A))
Nivel de putere sonoră (LWA)	87,6 dB(A) (k=3 dB(A))
Grad de protecție	IPX5
Vibrații	< 2,5 m/s² (K=1 m/s²)
Perioadă de garanție	2 ani (uz casnic), 30 de zile (profesional)
Aplicații	Curățarea teraselor, mașinilor, bărcilor, mobilierului de exterior
Conținutul pachetului	Unitate principală, rezervor de detergent, duză rotativă, duză cu jet reglabil, conector de intrare apă, trăgaci și tub, furtun de înaltă presiune, șuruburi
Întreținere	Curățați duzele cu o agrafă, goliți apa înainte de depozitare, utilizați un protector de pompă
Standarde	EN 60335-2-79, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN ISO 3744

Întrebări frecvente - G20 GREENWORKS

Ce tipuri de suprafețe pot curăța cu Greenworks G20 ?

Acest curățător de înaltă presiune este ideal pentru curățarea teraselor, curților de ciment, pereților, mașinilor, bărcilor, motocicletelor, grătarelor și mobilierului de exterior. Utilizați duza cu jet reglabil pentru a adapta presiunea.

Cum se conectează furtunul de alimentare cu apă ?

Asigurați-vă că robinetul este închis, apoi conectați conectorul de intrare apă la intrarea de apă a curățătorului. Deschideți apoi robinetul și purjați aerul apăsând pe trăgaci înainte de a conecta aparatul.

Pot folosi apă caldă ?

Nu, nu utilizați niciodată apă caldă. Temperatura maximă a apei de intrare este de 40 °C. Utilizați numai apă rece din rețea.

Cum se schimbă duza în siguranță ?

Opriți curățătorul, închideți alimentarea cu apă, apăsați pe trăgaci pentru a elibera presiunea. Angajați blocarea trăgaciului, apoi apăsați butonul de deblocare a duzei pentru a o scoate. Introduceți noua duză până la clic.

Cum se utilizează rezervorul de detergent ?

Turnați un detergent adecvat în rezervor, apoi montați-l pe pistol. Porniți aparatul și aplicați detergentul pe suprafața uscată cu mișcări ample. Nu lăsați detergentul să se usuce înainte de a clăti.

De ce curățătorul meu are pulsații de presiune ?

Aceasta se datorează adesea unei duze înfundate. Deconectați aparatul, închideți apa, scoateți duza și curățați-o cu o agrafă desfăcută. Clătiți-o înainte de a o pune la loc.

Cum se depozitează aparatul după utilizare ?

Deconectați aparatul, goliți apa din furtun și pistol apăsând pe trăgaci. Depozitați-l într-un loc uscat, ferit de îngheț. Se recomandă utilizarea unui protector de pompă pentru iarnă.

Pot folosi un prelungitor electric ?

Da, dar prelungitorul trebuie să fie adaptat pentru utilizare în exterior, iar conexiunea sa trebuie să rămână uscată și la cel puțin 60 mm de sol. Utilizați un cablu de secțiune suficientă pentru a evita căderile de tensiune.

Cum se întreține filtrul de intrare apă ?

Filtrul se află la intrarea de apă. Verificați-l regulat și curățați-l dacă este necesar. Dacă este deteriorat, înlocuiți-l înainte de orice utilizare pentru a evita deteriorarea pompei.

Ce fac dacă pompa nu pornește ?

Verificați mai întâi că alimentarea cu apă este deschisă și că furtunul nu este îndoit. Asigurați-vă că întrerupătorul este pe ON. Dacă problema persistă, apăsați pe trăgaci pentru a purja aerul. Dacă nimic nu funcționează, contactați serviciul clienți Greenworks.

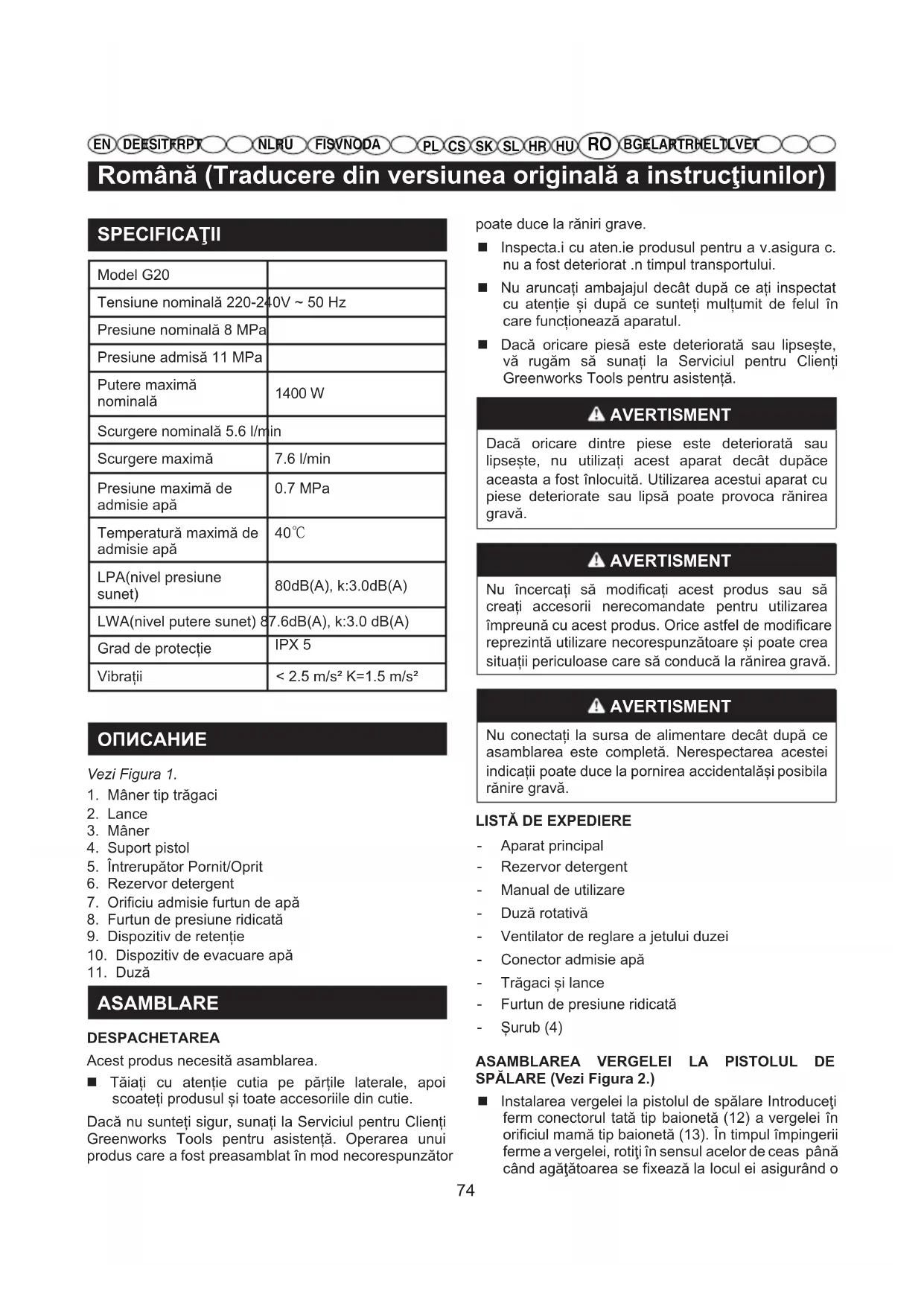

MANUAL DE UTILIZARE G20 GREENWORKS

Română (Traducere din versiunea originală a instrucțiunilor)

SPECIFICATII

Model G20
Tensiune nominală 220-24	40V ~ 50 Hz
Presiune nominală 8 MPa
Presiune admisă 11 MPa
Putere maximă nominală	1400 W
Scurgere nominală 5.6 l/min
Scurgere maximă	7.6 l/min
Presiune maximă de admisie apă	0.7 MPa
Temperatură maximă de admisie apă	40°C
LPA(nivel presiune sunet)	80dB(A), k:3.0dB(A)
LWA(nivel putere sunet)	7.6dB(A), k:3.0 dB(A)
Grad de protectie	IPX 5
Vibrații	< 2.5 m/s2 K=1.5 m/s2

ОПИСАНИЕ

Vezi Figura 1.

1. Mâner tip trăgaci
2. Lance
3. Mâner
4. Suport pistol
5. Întrerupător Pornit/Oprit
6. Rezervor detergent
7. Orificiu admisie furtun de apă
8. Furtun de presiune ridicată
9. Dispozitiv de retentie
10. Dispozitiv de evacuare apă
11. Duză

ASAMBLARE

DESPACHETAREA

Acest produs necesită asamblarea.

■ Tăiați cu atenție cutia pe părțile laterale, apoi scoateți produsul și toate accesoriiile din cutie.

Dacă nu sunteti sigur, sunați la Serviciul pentru Clienti Greenworks Tools pentru asistență. Operarea unui produs care a fost preasamblat în mod necorespunzător

poate duce la răniri grave.

■ Inspecta.i cu aten.ie produsul pentru a v.asigura c. nu a fost deteriorat .n timpul transportului.
Nu aruncați ambajajul decât după ce ați inspectat cu atenție și după ce sunteți mulțumit de felul în care funcționează aparatul.
■ Dacă oricare piesă este deteriorată sau lipsește, vă rugăm să sunați la Serviciul pentru Clienti Greenworks Tools pentru asistență.

AVERTISMENT

Dacă oricare dintre piese este deteriorată sau lipsește, nu utilizați acest aparat decât dupăce aceasta a fost înlocuită. Utilizarea acestui aparat cu piese deteriorate sau lipsă poate provoca rănirea gravă.

AVERTISMENT

Nu încercați să modificați acest produs sau să creați accesorii nerecomandate pentru utilizarea împreună cu acest produs. Orice astfel de modificare reprezintă utilizare necorespunzătoare și poate crea situații periculoase care să conducă la rănirea gravă.

AVERTISMENT

Nu conectați la sursa de alimentare decât după ce asamblarea este completă. Nerespectarea acestei indicații poate duce la pornirea accidentalăși posibila rănire gravă.

LISTĂ DE EXPEDIERE

• Aparat principal
• Rezervor detergent
• Manual de utilizare
• Duză rotativă
• Ventilator de reglare a jetului duzei
• Conector admisie apă
• Trăgaci și lance
• Furtun de presiune ridicată
• Šurub (4)

ASAMBLAREA VERGELEI LA PISTOLUL DE SPĂLARE (Vezi Figura 2.)

Instalarea vergelei la pistolul de spălare Introduceți ferm conectorul tată tip baionetă (12) a vergelei în orificiul mamă tip baionetă (13). În timpul împingerii ferme a vergelei, rotiți în sensul acelor de ceas până când agățătoarea se fixează la locul ei asigurând o

Română (Traducere din versiunea originală a instrucțiunilor)

conexiune fără scurgeri.

ASAMBLAREA CONECTORULUI ADMISIEI CU APĂ (Vezi Figura 3.)

■ Aliniati conectorul cu admisia de apă.
■ Rotiți conectorul în sensul acelor de ceas pentru a vă asigura că este strâns.

ASAMBLAREA MÂNERULUI (Vezi Figura 4)

■ Aliniati mânerul cu mânerul de bază.

■ Introduceti şurubul și rotiți-l cu o şurubelnită în sensul acelor de ceas până când şurubul este strâns.
■ Împingeti mânerul în canelură.
■ Introduceți șurubul și rotiți-l cu o șurubelniță în sensul acelor de ceas până când șurubul este strâns.

OPERAREA

Aplicații

Acest aparat cu spălare sub presiune poate fiutilizat în următoarele scopuri:

Îndepărtarea murdăriei și pământului de pe platforme, curți interioare pavate și pereți
■ Curățarea mașinilor, bărcilor, motocicletelor, mobilierului de grădinăși grătarelor

CONECTAREA FURTUNULUI DE PRESIUNE RIDICATĂ LA MÂNERUL TRĂGACIULUI (Vezi Figura 5.)

Montarea

Împingeți conectorul (14) furtunului de înaltă presiune în montura (15) de pe mânerul tip trăgaci până când se fixează.

Scoaterea

■ Activați butonul tip arc (16) și trageți afară din montură furtunul de înaltă presiune.

CONECTAREA PISTOLULUI DE PRESIUNE LA SUR-SA DE APĂ (Vezi Figura 6.)

Alimentarea cu apă trebuie să provină dintr-o conductă magistrală. Nu folosiți NICIODATAă apăfierbinte sau apă din iazuri, lacuri etc. Pentru facilitarea utilizării, v-a fost furnizat un furtun cu înfășurare automată.

NOTĂ: Când utilizati furtunul cu înfășurare automată, asigurați-vă ca nu cumva furtunul săse îndoaie în timpul utilizării, deoarece acest lucru poate deteriora pompa.

PRECAUTIE

În cazul conectării aparatului la rețeaua de a l i m e n t a r e c u a pă ( n u re țe a u a p u b l i că d e alimentare cu apă potabilă), vă rugăm să respectați reglementările locale ale autorităților locale sau ale furnizorului local de apă. Pentru a vă asigura că există posibilitatea de pătrundere a impurităților în sursa de alimentare cu apă, aparatul nu trebuie săfie conectat direct la rețeaua publică de alimentare cu apă potabilă.

În cazul în care aparatul este conectat la rețeaua de alimentare cu apă potabilă, dispozitivele de prevenire a fluxului invers trebuie săfie încorporate sau montate la sistemul de alimentare cu apă. Instalarea trebuie săfie avizată de autoritățile locale sa de către furnizorul local de apăși trebuie săfie efectuată de către un personal tehnic specializat. Dispozitivele de prevenire a fluxului invers trebuie să corespundăcategoriilor de fluide și săfie conforme cu cerințele EN 60335-2-79:2009, pentru a preveni sifonarea inversă.

AVERTISMENT

Opriți întotdeauna întrerupătorul de deconectare atunci când lăsați aparatul nesupravegheat.

AVERTISMENT

Cablurile prelungitoare necorespunzătoare pot fi periculoase. Dacă este folosit un cablu prelungitor, trebuie să fie potrivit pentru uzul în exterior, iar conexiunea trebuie menținută uscată și deasupra solului. Este recomandabil ca acest lucru să fie îndeplinit prin intermediul unui tambur cu cablu prelungitor ce menține priza la cel puțin 60 mm deasupra solului.

Înainte de a conecta furtunul de grădină la aparatul cu spălare sub presiune:

Lăsați apa să curgă prin furtun aproximativ 120 de secunde pentru a curăța furtunul de eventualele resturi.
■ Inspecta.i filtrul de admisie a apei.
■ Dacăfiltrul este deteriorat, nu utilizați aparatul decât după ce acesta este înlocuit.

NOTĂ: Trebuie să existe cel puțin 3 metri de furtun între admisia aparatului cu spălare sub presiune și robinetul de grădină.

Cu robinetul de grădină închis complet, atașați capătul furtunului de grădină la conectorul pentru robinet prevăzut cu filet.

Română (Traducere din versiunea originală a instrucțiunilor)

UTILIZAREA PISTOLULUI (Vezi Figura 7.)

Pentru siguranțăși un mai mare control, țineți tot timpul ambele mâini pe pistol.

■ Apăsați trăgaciul (17) pentru a opera aparatul de spălat cu presiune.
■ Eliberați declanșatorul pentru a opri scurgerea apei prin duză.

Pentru a activa sistemul de blocare:

■ Apăsați butonul de deblocare (18) în poziția ON (PORNIT).

Pentru a dezactiva sistemul de blocare:

■ Apăsați butonul de blocare în poziția OFF (OPRIT).

UTILIZAREA DUZELOR (Vezi Figura 8.)

PRECAUTIE

Nu schimbați NICIODATĂ duzele fără săactivați în prealabil sistemul de blocare de pe pistol și nu îndreptați NICIODATĂpulverizatorul înspre fața dvs. sau a altora.

Pentru a conecta o duză de pulverizator:

• Opriti aparatul cu spălare sub presiune și închideți alimentarea cu apă. Activați declanșatorul pentru a elibera presiunea apei.
  ■ Acționați sistemul de blocare de pe pistol trăgându-l în jos până ce se fi xează în fantă.
  ■ Apăsați butonul și introduceți ce fermitate duza în lance până când face clic în fantă.Aliniați țărușul duzei cu gaura pătrată.
  ■ Rotiți duza pentru a regla forma jetului pulverizat.

AUGAREA DETERGENTULUI ÎN APARATUL CU SPĂLARE SUB PRESIUNE (Vezi Figura 9-10.)

Utilizați doar detergenți destinați aparatelor cu spălare sub presiune; detergenții menajeri, acizii, substanțele alcaline, înălbitorii, solventii, substanțele inflamabile sau soluțiile industriale pot deteriora pompa. Multi detergenti necesităamestecare înainte de utilizare.

Pregătiți soluția de curățare conform instructajului de pe recipientul soluției.

NOTĂ: Utilizați o pâlnie, dacă este nevoie, pentru a preveni vărsarea accidentală a detergentului pe lângă rezervor. Dacă totuși se varsă detergent în timpul procesului de umplere, asigurați-vă că ați curățat și uscat unitatea înainte de a continua.

Petro a aplica soluție de curățare:

■ Turnati detergent în rezervor.

■ Instalati rezervorul de săpun la trăgaciul pistolului..
■ Porniți aparatul de spălat cu presiune și pulverizați detergentul pe o suprafață uscată folosind mișcări lungi, egale și suprapuse. Pentru a preveni lăsarea de urme/dungi, nu lăsați ca detergentul să se usuce pe suprafață.

PORNIREA ŞI OPRIREA APARATULUI CU SPĂLARE SUB PRESIUNE (Vezi Figura 11.)

PRECAUTIE

Nu operați pompa decât dacă alimentarea cu apă este conectatăși pornită.

■ Porniți furtunul de grădină apoi apăsați pe declanșatorul de înaltă presiune pentru a elibera presiunea aerului. După ce apare un jet constant de apă, eliberați declanșatorul.
- După ce v-ați asigurat că întrerupătorul este în poziția OFF (oprit), conectați aparatul cu spălare sub presiune la sursa de alimentare.
■ Setați întrerupătorul pe poziția ON(I) pentru a porni motorul.

Rotiți furtunul de grădină și apoi apăsați trăgaciul aparatului de spălat cu presiune

ÎNTRETINERE

AVERTISMENT

În cazul lucrărilor de depanare, utilizați doar piese de schimb de același tip. Utilizarea oricărui alt tip de piese poate general o situație de pericol sau poate deteriora aparatul

AVERTISMENT

Înainte de inspectarea, curățarea sau efectuarea lucrărilor de depanare pentru aparat, opriți motorul, așteptați ca toate părțile mobile să se opreascăși deconectați fișa de la sursa de al mentare. Nere spectarea acestor instrucțiuni poate conduce la rănirea gravă sau distrugerea proprietății.

ÎNTRETINEREA GENERALĂ

Evitați utilizarea solventilor atunci când curățați piesele din plastic. Majoritatea materialelor plastice pot fi deteriorate prin contactul cu diverse tipuri de solventi comerciali. Utilizați cărpe curate pentru a șterge murdăria, praful, uleiurile, grăsimile etc.

Română (Traducere din versiunea originală a instrucțiunilor)

AVERTISMENT

Nu lăsați în niciun caz ca lichidele de frână, petrolul, produsele derivate din petrol, uleiurile corozive etc., să intre în contact cu piesele din plastic. Produsele chimice pot deteriora, slăbi sau distruge plasticul, fapt care poate conduce la răniri grave. Doar piesele trecute pe lista de piese pot fi reparate sau înlocuite de client. Toate celelalte piese trebuie înlocuite la un centru de service autorizat.

ÎNLOCUIREA CORDONULUI DE ALIMENTARE

Presiunea excesivă din pompă (o senzație de pulsare simțită când strângeți declanșatorul) poate fi rezultatul unei duze înfundate sau murdare.

■ Deconecta.i aparatul cu sp.lare sub presiune.
■ Opriți aparatul cu spălare sub presiune și închideți alimentarea cu apă. Activați declanșatorul pentru a elibera presiunea apei.
■ Scoateți duza din pulverizator.

NOTĂ: Nu îndreptați niciodată pulverizatorul înspre fața dvs.

■ Folosind o agrafă pentru birou îndreptată sau o unealtă de curățat duza, scoateți orice fel de materiale care ar putea înfunda duza.
■ Folosind un furtun de grădină, curățați duza de orice resturi.
■ Reconectați duza la pulverizator.
■ Dați drumul alimentării cu apă.

DEPOZITAREA APARATULUI CU SPĂLARE SUB PRESIUNE

Depozitați aparatul într-un loc uscat, acoperit, ferit de înghețși unde intemperiile să nu îl poatădeteriora. Întot-deauna evacuați apa din pistol, furtun și pompă.

NOTĂ: Este recomandată utilizarea unei protecții pentru pompă pentru a nu se deteriora în spațiul de depozitare din cauza temperaturilor scăzute din timpul lunilor de iarnă.

ELIMINAREA

Acest marcaj indică faptul că acest produs nu trebuie să fi e eliminat împreună alte deșeuri menajere nicunde în spațiul UE. Pentru a preveni posibilul impact negativ asupra mediului sau sănătății umane din cauza eliminării necontrolate a deșeurilor, reciclați produsul în mod responsabil pentru a promova reutilizarea durabilă a resurselor materiale. Pentru a returna aparatul dvs. uzat, vă rugăm să utiliza.i sistemele de returnare .i colectare sau s. contacta.i furnizorul de la care a.i cump.rat produsul. Aceștia pot prelua produsul în vederea reciclării în condiții de siguranță pentru mediul înconjurător.

Politica de garanie a uneltelor Greenworks pentru aparate de bricolaj

PERIOADA DE GARANIE

Toate aparatele noi Greenworks Tools sunt furnizate cu o garanție a pieselor și de lucru de 2 ani de la data achiziționării. O garanție de 30 de zile este disponibilă pentru aparatele folosite în mod profesional întrucât aparatele Greenworks Tools sunt proiectate în principal a fi folosite de consumatori pentru lucrări de bricolaj. Această garanție nu este transferabilă.

LIMITARI

Această garanție se aplică doar la piesele/componentele defecte și nu acoperă reparațiile datorate:

1. Uzurii și folosirii normale.

2. Reglării sau ajustării de rutină.

3. Deteriorării cauzate de manipularea incorectă/abuzul/intrebuintarea greșită sau neglijenței.

4. Supraîncălzirii datorate lipsei de întreținere.

5. Deteriorării datorate slăbirii/desprinderii prin lipsa întreținerii a garniturilor/șuruburilor.

6. Deteriorării cauzate de curățarea cu apă.

7. Aparatelor servisate sau reparate la centre service neautorizate de Greenworks Tools.

8. Aparatelor incorrect asamblate sau reglate.

9. Deteriorării cauzate de folosirea necorespunzătoare a aparatului.

10. Deteriorării cauzate de pregătirea necorespunzătoare pentru iarnă (aparate de spălat cu presiune)

11. Articolelor considerate ca fiind piese consumabile și care în mod normal nu sunt acoperite de garanție, incluzând dar nelimitându-se la:

- Acumulatori

- Cabluri electrice

• Lame și ansamblu de lame

- Curele

- Filtre

- Mandrine și suporturi unelte

1. Anumite produse pot conține componente precum motoare, tran smisii de la alți producători, aceste articole vor fi subiect a politicii de garanție a acelor producători, cu excepția cazului când Greenworks Tools Europe GmbH este de acord să subscrie orice pretenții în afara perioadei de garanție a producătorului menționat.

2. Bunurile la mâna a doua nu sunt acoperite de această politică de garanție.

3. Fixarea pieselelor de schimb, înlocuirea sau extra componentelor ce nu sunt furnizate sau aprobate de Greenworks Tools Europe GmbH.

Garanie

Pentru a revendica garanția asupra oricărui produs sub această politică este necesară o dovadă originală de achiziționare. Extrasul cardului de credit nu se califică a fi o dovadă suficientă de achiziționare. În cazul primei revendicări a garanției consumatorul trebuie să returneze produsul la locul original de achiziționare cu dovada de achiziție. Aparatul va fi trimis la centrul nostru service și va avea loc o inspecție a lui. Dacă aparatul se dovedește a fi defect va fi reparat și trimis la adresa consumatorului fără nicio taxă. Aparatele care în comerț costă mai puțin de 100 € incluzând taxele de vânzare, în general vor fi înlocuite.

Dacă service-ul central găsește că aparatul nu este defect din cauza lui, atunci consumatorul va fi anunțat că va trebui să plătească costul reparației.

Această politică de garanție se supune schimbării periodic pentru a se potrivi cu nevoile noilor produse. O copie a politicii de garanție cea mai recentă va fi disponibilă la www.greenworkstools.eu.

Producător: Changzhou Globe Co., Ltd.

Numele și adresa persoanei autorizate să întocmească dosarul tehnic:

Nume: Peter Söderström

Prin prezenta, declarăm că produsul

Categoria ......Aparat de spălat cu presiune ridicată

Model G20

Număr de serie ...... A se vedea eticheta de clasificare a produsului

Anul de fabricatie ...... A se vedea eticheta de clasificare a produsului

■ este în conformitate cu prevederile relevante ale Directivei privind echipamentele electrice

■ este în conformitate cu prevederile următoarelor Directive EC

Directiva EMC) 2014/30/EC și

(Directiva privind emisia de zgomot) 2000/14/EC inclusiv modificările (2005/88/EC)

Şi mai mult, declarăm că au fost folosite

■ următoarele (părți/clauze ale) standarde(lor) europene armonizate

EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Nivelul măsurat al puterii acustice LWA: 87.6 dB(A)

Nivel garantat al puterii acustice LWA: 91 dB(A)

Metodă de evaluare a conformității la Anexa V / Directiva 2000/14/EC&2005/88/EC

Locul, data: Changzhou, 22/07/2016

Director calitate

Semnătura: Ted Qu Haichao

BG
