G20 - Magasnyomású mosó GREENWORKS - Ingyenes használati útmutató

Termék típus	Nagynyomású mosó
Márka	Greenworks
Modell	G20
Üzemi feszültség	220-240 V ~ 50 Hz
Névleges teljesítmény	1400 W
Névleges nyomás	8 MPa
Megengedett nyomás	11 MPa
Névleges vízhozam	5,6 l/perc
Maximális vízhozam	7,6 l/perc
Max. bemeneti nyomás	0,7 MPa
Max. bemeneti hőmérséklet	40 °C
Hangnyomásszint (LPA)	80 dB(A) (k=3 dB(A))
Hangkibocsátási szint (LWA)	87,6 dB(A) (k=3 dB(A))
Védettségi fokozat	IPX5
Rezgés	< 2,5 m/s² (K=1 m/s²)
Garancia időtartama	2 év (háztartási használat), 30 nap (szakmai használat)
Alkalmazások	Teraszok, autók, hajók, kültéri bútorok tisztítása
Csomagolás tartalma	Főegység, mosószer tartály, forgó fúvóka, állítható sugárfúvóka, vízbemeneti csatlakozó, ravasz és cső, nagynyomású tömlő, csavarok
Karbantartás	A fúvókák tisztítása gemkapoccsal, víz leeresztése tárolás előtt, szivattyúvédő használata
Szabványok	EN 60335-2-79, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN ISO 3744

Gyakran ismételt kérdések - G20 GREENWORKS

Milyen felületeket tisztíthatok a Greenworks G20-zal?

Ez a nagynyomású mosó ideális teraszok, cementes udvarok, falak, autók, hajók, motorok, grillek és kültéri bútorok tisztításához. Használja az állítható sugárfúvókát a nyomás beállításához.

Hogyan csatlakoztassam a vízellátó tömlőt?

Győződjön meg arról, hogy a csap el van zárva, majd csatlakoztassa a vízbemeneti csatlakozót a mosó vízbevezető nyílásához. Ezután nyissa ki a csapot, és a készülék bekapcsolása előtt nyomja meg a ravaszt a levegő kiengedéséhez.

Használhatok meleg vizet?

Nem, soha ne használjon meleg vizet. A bemeneti víz maximális hőmérséklete 40 °C. Csak hideg csapvizet használjon.

Hogyan cseréljem ki biztonságosan a fúvókát?

Állítsa le a mosót, zárja el a vízellátást, nyomja meg a ravaszt a nyomás kiengedéséhez. Kapcsolja be a ravaszrögzítőt, majd nyomja meg a fúvóka kioldó gombját a fúvóka eltávolításához. Helyezze be az új fúvókát, amíg az kattan.

Hogyan használjam a mosószer tartályt?

Töltsön megfelelő mosószert a tartályba, majd szerelje fel a pisztolyra. Kapcsolja be a készüléket, és széles mozdulatokkal vigye fel a mosószert a száraz felületre. Ne hagyja megszáradni a mosószert az öblítés előtt.

Miért pulzál a mosóm nyomása?

Ennek oka gyakran egy eltömődött fúvóka. Húzza ki a készüléket, zárja el a vizet, vegye le a fúvókát, és tisztítsa meg egy kihajtogatott gemkapoccsal. Öblítse le, mielőtt visszahelyezi.

Hogyan tároljam a készüléket használat után?

Húzza ki a készüléket, engedje le a vizet a tömlőből és a pisztolyból a ravasz megnyomásával. Tárolja száraz, fagymentes helyen. Télen ajánlott szivattyúvédőt használni.

Használhatok hosszabbítót?

Igen, de a hosszabbítónak kültéri használatra alkalmasnak kell lennie, csatlakozásának száraznak kell maradnia, és legalább 60 mm-re a talajtól. Használjon megfelelő keresztmetszetű kábelt a feszültségesés elkerülése érdekében.

Hogyan karbantartsam a vízbemeneti szűrőt?

A szűrő a vízbevezető nyílásnál található. Ellenőrizze rendszeresen, és szükség esetén tisztítsa meg. Ha sérült, használat előtt cserélje ki, hogy elkerülje a szivattyú károsodását.

Mit tegyek, ha a szivattyú nem indul?

Először ellenőrizze, hogy a vízellátás nyitva van-e, és a tömlő nincs-e megtörve. Győződjön meg arról, hogy a kapcsoló BE állásban van. Ha a probléma továbbra is fennáll, nyomja meg a ravaszt a levegő kiengedéséhez. Ha semmi sem működik, lépjen kapcsolatba a Greenworks ügyfélszolgálattal.

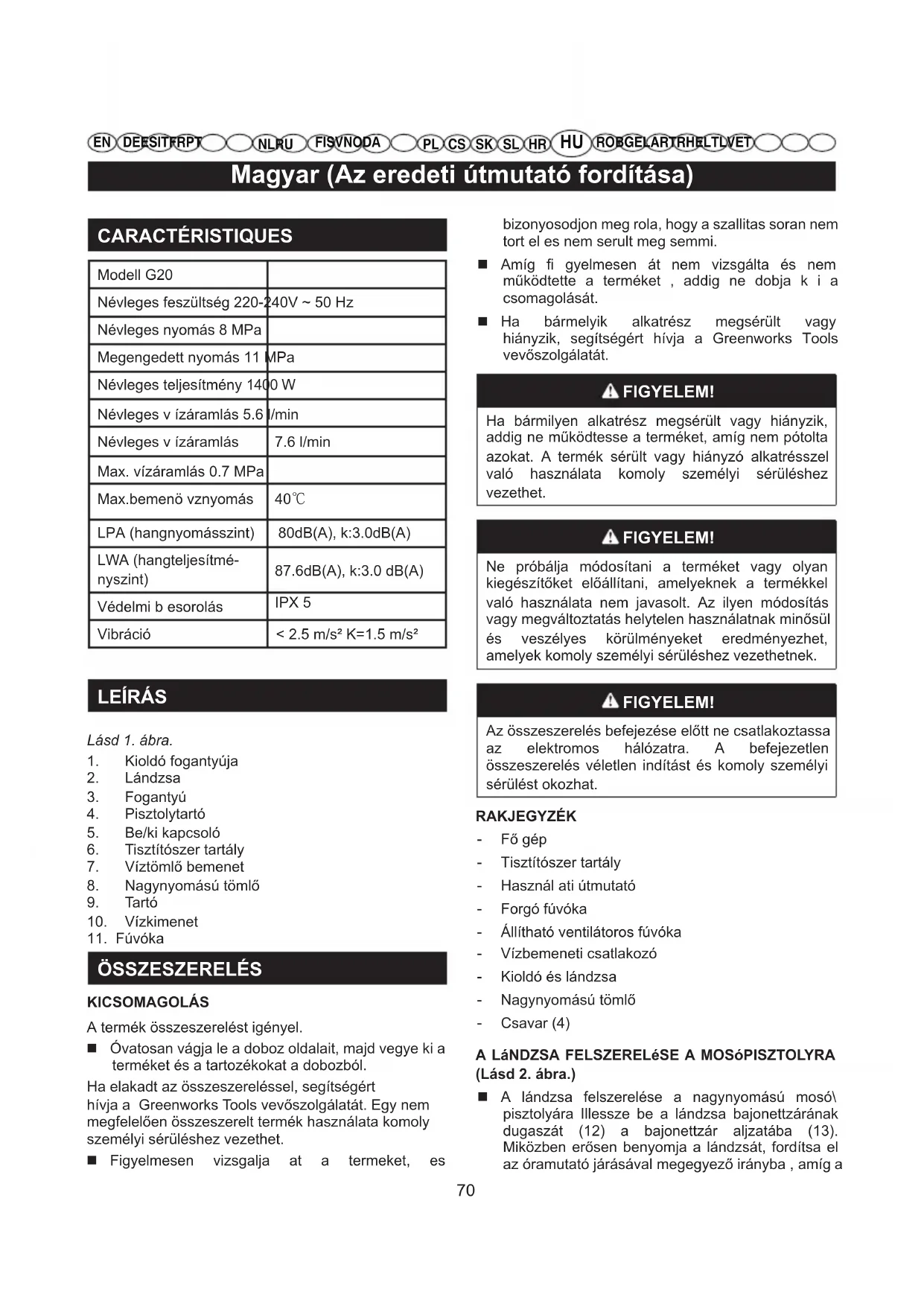

HASZNÁLATI ÚTMUTATÓ G20 GREENWORKS

Magyar (Az eredeti útmutató fordítása)

CARACTÉRISTIQUES

Modell G20
Névleges feszültség 220-240V ~ 50 Hz
Névleges nyomás 8 MPa
Megengedett nyomás 11 MPa
Névleges teljesítmény 1400 W
Névleges v ízáramlás 5.6 l/min
Névleges v ízáramlás	7.6 l/min
Max. vízáramlás 0.7 MPa
Max.bemenö vznyomás	40°C
LPA (hangnyomásszint)	80dB(A), k:3.0dB(A)
LWA (hangteljesítményszint)	87.6dB(A), k:3.0 dB(A)
Védelmi b esorolás	IPX 5
Vibráció	< 2.5 m/s2 K=1.5 m/s2

LEÍRÁS

Lásd 1. ábra.

1. Kioldó fogantyúja
2. Lándzsa
3. Fogantyú
4. Pisztolytartó
5. Be/ki kapcsoló
6. Tisztítószer tartály
7. Víztömlő bemenet
8. Nagynyomású tömlő
9. Tartó
10. Vízkimenet
11. Fúvóka

ÖSSZESZERELÉS

KICSOMAGOLÁS

A termék összeszerelést igényel.

- Óvatosan vágja le a doboz oldalait, majd vegye ki a terméket és a tartozékokat a dobozból.

Ha elakadt az összeszereléssel, segítségért hívja a Greenworks Tools vevőszolgálatát. Egy nem megfelelően összeszerelt termék használata komoly személyi sérüléshez vezethet.

■ Figyelmesen vizsgalja at a termeket, es

bizonyosodjon meg rola, hogy a szallitas soran nem tort el es nem serult meg semmi.

■ Amíg fi gyelmesen át nem vizsgálta és nem működtette a terméket, addig ne dobja k i a csomagolását.
■ Ha bármelyik alkatrész megsérült vagy hiányzik, segítségért hívja a Greenworks Tools vevőszolgálatát.

FIGYELEM!

Ha bármilyen alkatrész megsérült vagy hiányzik, addig ne működtesse a terméket, amíg nem pótolta azokat. A termék sérült vagy hiányzó alkatrésszel való használata komoly személyi sérüléshez vezethet.

FIGYELEM!

Ne próbálja módosítani a terméket vagy olyan kiegészítőket előállítani, amelyeknek a termékkel való használata nem javasolt. Az ilyen módosítás vagy megváltoztatás helytelen használatnak minősül és veszélyes körülményeket eredményezhet, amelyek komoly személyi sérüléshez vezethetnek.

FIGYELEM!

Az összeszerelés befejezése előtt ne csatlakoztassa az elektromos hálózatra. A befejezetlen összeszerelés véletlen indítást és komoly személyi sérülést okozhat.

RAKJEGYZÉK

• Fő gép
• Tisztítószer tartály
• Használ ati útmutató
• Forgó fúvóka
• Állítható ventilátoros fúvóka
• Vízbemeneti csatlakozó
• Kioldó és lándzsa
• Nagynyomású tömlő
• Csavar (4)

A LÁNDZSA FELSZERELÉSE A MOSÓPISZTOLYRA (Lásd 2. ábra.)

A lándzsa felszerelése a nagynyomású mosó\ pisztolyára Illessze be a lándzsa bajonettzárának dugaszát (12) a bajonettzár aljzatába (13). Miközben erősen benyomja a lándzsát, fordítsa el az óramutató járásával megegyező irányba, amíg a

Magyar (Az eredeti útmutató fordítása)

fülek be nem akadnak a helyükre, hogy biztosítsák a szivárgásmentes csatlakozást.

A VÍZ BEMENETI CSATLAKOZÓ ÖSSZESZERELÉSE (Lásd 3. ábra.)

■ Igazítsa a csatlakozót a vízbemenethez.
■ Forgassa el a csatlakozót az óramutató járásával megegyező irányba, hogy biztosítsa annak meghúzását.

A FOGANTYÚ ÖSSZESZERELÉSE (Lásd 4. ábra)

■ Igazítsa egymáshoz a fogantyút a fogantyú alapjával.
■ Helyezze be a csavart, és egy csavarhúzóval fordítsa el az óramutató járásával megegyező irányba, amíg meg nem húzza a csavart.
■ Nyomja be a fogantyút a horonyba.
■ Helyezze be a csavart, és egy csavarhúzóval fordítsa el az óramutató járásával megegyező irányba, amíg meg nem húzza a csavart.

HASZNÁLAT

Müveletek

A nagynyomású mosót az alábbi listában felsorolt műveletek végzésére használhatja:

■ Szennyez.desek es fold eltavolitasa padlokrol, cementburkolatu udvarokrol es falakrol
■ Gépjárművek, hajók, motorkerékpárok, kültéri bútorok és sütők tisztítása

A NAGYNYOMÁSÚ TÖMLŐ CSATLAKOZTATÁSA A SZÓRÓPISZTOLYHOZ (Lásd 5. ábra.)

Felszerelés

Nyomja a nagynyomású tömlő csatlakozóját (14) a kioldó fogantyún levő rögzítőbe (15), amíg nem rögzül.

Eltávolítás

■ Nyomja meg a rugós gombot (16), és húzza ki a nagynyomású tömlőt a rögzítőből.

A VÍZELLÁTÓ VEZETÉK CSATLAKOZTATÁSA A NAGYNYOMÁSÚ MOSÓHOZ (Lásd 6. ábra.)

A vizellátást a vízvezetékrendszerből kell biztosítani. SOHA ne használjon forró vizet, vagy vízmedencéből, tóból, stb. származó vizet. A használat megkönnyítéséhez a csomag egy önfeltekerő tömlöt is tartalmaz.

MEGJEGYZÉS: Az önfeltekerő tömlő használata közben vigyázzon, hogy a tömlő ne nyomódjon össze, mert ez károsíthatja a szivattyút.

FIGYELMEZTETÉS

A készülék vízforráshoz (nem a közületi ivóvízhálózathoz) való csatlakoztatásakor, tartsa be a helyi vízügyi hatóságok és a helyi vízszolgáltató előírásait.

Annak érdekében, hogy biztosan ne kerüljön szennyeződés a vízhálózatba, a készüléket tilos közvetlenül a közületi ivóvízhálózatra csatlakoztatni. Amenny i b e n a k é s z ü l é k e t m é g i s a közületi ivóvízhálózathoz csatlakoztatják, visszaáramlásgátló berendezéseket kell beépíteni vagy beiktatni a vízellátó rendszerbe.

Ezek beszerelését jóvá kell hagyatni a helyi hatóságokkal vagy a vízszolgáltatóval, és a beszerelést szakképzett személynek kell végeznie. A vissza áramlás gától berendezéseknek az adott folyadékhoz valónak kell lenniük és meg kell felelniük a visszaszívás megakadályozására vonatkozó EN 60335-2-79:2009 szabvány előírásainak.

FIGYELEM!

Mindig kapcsolja ki a főkapcsolót, ha a készüléket felügyelet nélkül hagyja.

FIGYELEM!

A nem megfelelő hosszabbító kábele veszélyesek lehetnek. Hosszabbító kábel használatakor annak kültéri használatra alkalmasnak kell lennie, és a csatlakozónak száraznak és a talaj fölé emelt helyzetűnek kell lennie. Ezt célszerű egy kábeldobbal megvalósítani, amely legalább 60 mm-re a talajszint fölött tartja a csatlakozót.

A kerti tömlő a nagynyomású mosóhoz való csatlakoztatása előtt:

■ 120 masodpercig folyassa a vizet a toml.n at, hogy eltavolitsa a lerakodasokat a tomlőből.
■ Vizsgalja meg a szűrőt a vizbemenetnel.
■ Ha a szüröt serült, ne hasznalja a gepet, amig ki nem cserelte a szüröt.

MEGJEGYZÉS: Legalább 3 méter hosszúságú tömlőnek kell lennie a nagynyomású mosó bemenete és a kerti csap között.

Teljesen elzárt kerti csap mellett csatlakoztassa a kerti tömlő végét a menetes csap csatlakozóhoz.

A PISZTOLY HASZNÁLATA (Lásd 7. ábra.)

A jobb kezelhetőség és a nagyobb biztonság érdekében mindig tartsa mindkét kezét a pisztolyon.

Magyar (Az eredeti útmutató fordítása)

■ Húzza meg a kioldót (17) a nagynyomású mosó működtetéséhez.
■ Engedje el a kioldót, hogy leállítsa a vízfolyamot a fúvókából.

A retesz beakasztása:

■ Nyomja a kireteszelő gombot (18) BE állásba.

A retesz kioldása:

■ Nyomja a kireteszelő gombot KI állásba.

A FúVóKáK HASZNáLATA (Lásd 8. ábra.)

FIGYELMEZTETÉS

Fúvóka csatlakoztatása a lándzsához:

■ Kapcsolja ki nagynyomású mosót és zárja el a vízellátást. Húzza be a kioldót, hogy megszüntesse a maradék víznyomást.
■ Akassza be a reteszt a pisztolyon úgy, hogy addig húzza lefelé a reteszt, amíg be nem kattan a nyílásba.
■ Nyomja meg a gombot, és helyezze a fúvókát szorosan a lándzsába, hogy a nyílásba kattanjon. Igazítsa a fúvókán levő csapot a szögletes furathoz.
■ Forgassa a fúvókát a vízsugár alakjának módosításához.

TISZTÍTÓSZER BETÖLTÉSE A NAGYNYOMÁSÚ MOSÓBA (Lásd 9-10. ábra.)

Csak nagynyomású mosóhoz való tisztítószert használjon; a háztartási tisztítószerek, savak, lúgok, fehérítők, oldószerek, gyúlékony anyagok vagy ipari használatú oldószerek károsíthatják a szivattyút. Számos tisztítószert használat előtt fel kell keverni.

A tisztítóoldatot a tisztítószer flakonján leírtak szerint készítse el.

MEGJEGYZÉS: Szükség esetén használjon tölcsért, hogy elkerülje a tisztítószer véletlen kifröccsenését a tartály külső részére. Ha beöntés közben kifröccsen a tisztítószer, tisztítsa meg és szárítsa meg a tartályt, mielött továbblép.

A szappan felhordása:

■ Öntsön tisztítószert a tisztítószer tartályba.
■ Csatlakoztassa a tisztítószer tartályt a kioldópisztolyra.
■ Indítsa be a nagynyomású mosót, és a tisztítószert

hosszú, egyenletes, átfedő menetekben permetezze a száraz felületre. A csíkok elkerülése érdekében ne hagyja, hogy a tisztítószer rászáradjon a felületre.

A NAGYNYOMÁSú MOSó BEINDÍTáSA és LEáLLÍ-TáSA (Lásd 11. ábra.)

FIGYELMEZTETÉS

Nemüködtesseaszivattyút, hanincs rácsatlakoztatva és bekapcsolva a vízellátás.

■ Nyissa ki a kerti csapot, majd a nagynyomasu kioldot meghuzva engedje ki a felgyulemlett leveg.t. Stabil vizsugar megjelenesekor engedje fel a kioldot.
■ Miután ellenőrizte, hogy a kapcsoló KI állásban van, csatlakoztassa a nagynyomású mosót az elektromos hálózatba.
- Állítsa a kapcsolót BE (I) állásba a motor beindításához.
■ Nyissa ki a kerti csapot, majd húzza meg a nagynyomású kioldót.

KARBANTARTÁS

FIGYELEM!

Szervizeléskor csak azonos cserealkatrészeket h a s z n á l j o n . B á r m i l y e n m á s a l k a t r é s z használata veszélyt vagy a termék károsodását okozhatja.

FIGYELEM!

A gép átvizsgálása, tisztítása vagy szervizelése előtt állítsa le a motort, várja meg, amíg a mozgó alkatrészek megállnak, és húzza ki a dugaszt az elektromos hálózati aljzatból. Ezen utasítások be nem tartása komoly személyi sérülést vagy anyagi kárt eredményezhet.

áLTALÁNOS KARBANTARTás

A műanyag részek tisztításakor tartózkodjon a tisztítószerek használatától. A legtöbb műanyag érzékeny a különböző típusú kereskedelmi oldószerekre és azok használata esetén károsodhat. Egy tiszta ruhát használjon a kosz, por, olaj, kenőzsír, stb. eltávolítására.

Magyar (Az eredeti útmutató fordítása)

FIGYELEM!

A műanyag részek semmilyen körülmények között nem érintkezhetnek fékolajjal, benzinnel, petróleum alapú termékekkel, beszívódó olajokkal, stb. A vegyszerek károsíthatják, gyengíthetik vagy tönkretehetik a műanyagot, ami súlyos személyi sérülést eredményezhet. A vásárló csak az alkatrészlistán lévő alkatrészeket javíthatja, vagy cserélheti ki. Minden más alkatrészt egy hivatalos szervizközpontban kell kicseréltetni.

A TÁPKÁBEL CSERÉJE

Ha ki kell cserélni a tápkábelt, a cserét a biztonsággal kapcsolatos veszélyek miatt hivatalos egy hivatalos szervizközpontban kell elvégeztetni.

A FÚVÓKA KARBANTARTÁSA (Lásd 12. ábra.)

A túlzott szivattyúnyomás (egy pulzálás érzése a kioldó meghúzásakor) eltömődött vagy koszos fúvóka eredménye lehet.

■ Húzza ki a elektromos hálózatból a nagynyomású mosót.
■ Kapcsolja ki nagynyomású mosót és zárja el a vízellátást. Húzza be a kioldót, hogy megszüntesse a maradék víznyomást.
■ Vegye le a fúvókát a lándzsáról.

MEGJEGYZÉS: Soha ne irányítsa a lándzsát az arcába.

■ Egy kiegyenesített gémkapocs vagy fúvókatisztító eszköz segítségével távolítsa el az eltömődést vagy elzáródást okozó idegen anyagot a fúvókából.
■ Egy kerti tömlővel kitisztíthatja/kiöblítheti a lerakódást a fúvókából.
■ Helyezze vissza a fúvókát a lándzsára.
■ Kapcsolja vissza a vízellátást.

A NAGYNYOMÁSÚ MOSÓ TÁROLÁSA

Száraz, fedett, fagymentes területen tárolja, ahol az időjárás nem károsíthatja. Mindig ürítse ki a vizet a pisztolyból, tömlőből és a szivattyúból.

MEGJEGYZÉS: Ajánlott egy szivattyúvédő használata, hogy a téli hónapokban a tárolás folyamán a gép védve legyen a hideg időjárás okozta károsodások ellen.

HULLADÉKKEZELÉS

Ez a jelzés azt mutatja, hogy a terméket az EU-ban nem szabad más háztartási hulladékkal együtt kidobni. A nem ellenőrzött h u l l a d é k m e g s e m m i s í t é s k ö r n y e z e t r e vagy az emberi egészségre esetlegesen gyakorolt negatív hatását megelőzendő fe l e l ő s s é g t u d a t t a l g o n d o s k o d j o n a z újrafeldolgozársról, hogy elősegítse az anyagi források újrahasznosítását. A használt készülék visszajuttatásához vegye igénybe a visszaviteli és gyűjtési rendszert, vagy lépjen kapcsolatba azzal az eladóval akinél a terméket vásárolta. Ők eljuttathatják a terméket a környezetre ártalmatlan újrahasznosítási helyre.

Greenworks Tools jótállási feltételek barkácsgépekhez

SZ AVATOSSÁGI IDO

Minden új Greenworks Tools gép a vásárlás dátumától számított 2 éves, az alkatrészekre és a kivitelezésre vonatkozó jótállással rendelkezik. A professzionális célra használt gépekre 30 napos jótállás vonatkozik, mivel a Greenworks Tools gépek elsődlegesen a barkácsoló fogyasztók számára készültek.

Ez a jótállás nem ruházható át.

KEORÁTOZÁSOK

Ez a jótállás csak a hibás alkatrészekre/részegységekre vonatkozik, és nem vonatkozik a következők miatti javításokra:

1. Normál kopás és elhasználódás.
2. Rutin finomhangolás és beállítás
3. Nem megfelelő kezelés/rongálás/helytelen használat vagy hanyagság okozta károsodás.
4. Karbantartás hiánya miatti túlmelegedés.
5. A szerelvények/kötőelemek karbantartás hiánya miatti kilazulása/leválása okozta károsodás.

6. Vízzel való tisztítás okozta károsodás.

7. Nem hivatalos Greenworks Tools szervizközpontokba szervizelt vagy javított gépek.

8. Rosszul összeszerelt vagy beállított gépek.

9. A gép helytelen használata okozta károsodás.

10. Helytelen téliesítés okozta károsodás (magasnyomású mosók)

11. A fogyóalkatrésznek tekintett elemekre nem vonatkozik a jótállásba, különösen, de nem kizárólag beleértve a következőket:

12. Akkumulátorok
    • Elektromos kábelek
    • Kések és késszerelvények

13. Szijak

14. Szürök
    • Tokmányok és szerszámtartók

15. Bizonyos termékek tartalmazhatnak bizonyos összetevőket, pl. egy másik gyártótól származó motorokat, hajtóműveket, amelyekre a megfelelő gyártó jótállása vonatkozik, kivéve, ha az Greenworks Tools Europe GmbH beleegyezik, hogy átvállal az említett gyártó jótállási időtartamán kívüli feltételeket.

16. A használt termékekre a jelen garancia nem terjed ki.

17. Pótalkatrészek, cserealkatrészek vagy extra részegységek felszerelése, amelyeket nem a Greenworks Tools Europe GmbH szállított, illetve nem hagyott jóvá.

Jótállás

Bármely termékkel kapcsolatos bármilyen jótállás igényléséhez szükség van a vásárlás igazolására. A hitelkártya-kivonat nem elegendő a vásárlás igazolására. Az első jótállási eseménykor a fogyasztónak a vásárlást igazoló dokumentummal együtt vissza kell vinnie a terméket a vásárlás helyére. A gépet elszállítjuk a központi szervizlétesítményünkbe, ahol átvizsgáljuk. Ha a gép meghibásodása a jótállás hatálya alá tartozik, megjavítjuk, és a javítása után ingyenesen visszaküldjük a fogyasztó címére. Az adókkal együtt 100 eurónál kisebb értékű gépeket általában kicseréljük.

Ha a központi szervizlétesítményben kiderül, hogy a gép meghibásodására a jótállás nem vonatkozik, felhívjuk a fogyasztó figyelmét, hogy fizesse ki a javítás költségét.

Ezen jótállási feltételek időről időre változhatnak, hogy megfeleljen az új termékek igényeinek. A jótállási feltételek legfrissebb másolata megtalálható a www.greenworkstools.eu webhelyen.

Kategória Vysokotlaková umývačka

Model G20

Gyártó: Changzhou Globe Co., Ltd.

A technikai fájl összeállítására feljogosított személy neve és címe:

Név: Peter Söderström

Ezúton kijelentjük, hogy a termék:

Kategória Nagynyomású mosó

Típus G20

Sorozatszám ...... Lásd a termék adattábláján

Gyártási év ...... Lásd a termék adattábláján

■ megfelel a Gépészeti irányelv (2006/42/EC) vonatkozó rendelkezéseinek

■ megfelel az alábbi EC irányelvek vonatkozó rendelkezéseinek MD Machinery Directive 2006/42/EC

2014/30/EK (EMC irányelv) és

2000/14/EK (Zaj irányelv), beleértve a módosításokat (2005/88/EK) is.

Továbbá kijelentjük, hogy

■ a következő harmonizált európai szabványokat (részeit/pontjait) használtuk fel: EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Mért hangteljesítményszint LWA: 87.6 dB(A)

Garantált hangteljesítményszint LWA: 91 dB(A)

A megfelelőségi értékelési eljárás a 2000/14/EK&2005/88/EK irányelv V. függeléke szerint történt

Hely, dátum: Changzhou, 22/07/2016

Minőségbiztosítási igazgató

Aláírás: Ted Qu Haichao (B

Ted Qu

RO

DECLARATIE DE CONFORMITATE EC PRIVIND ECHIPAMENTELE TEHNICE
