G20 - Högtryckstvätt GREENWORKS - Gratis bruksanvisning och manual

Produkttyp	Högtryckstvätt
Märke	Greenworks
Modell	G20
Driftspänning	220-240 V ~ 50 Hz
Nominell effekt	1400 W
Nominellt tryck	8 MPa
Maximalt tryck	11 MPa
Nominellt vattenflöde	5,6 l/min
Maximalt vattenflöde	7,6 l/min
Max inloppstryck	0,7 MPa
Max inloppstemperatur	40 °C
Ljudtrycksnivå (LPA)	80 dB(A) (k=3 dB(A))
Ljudeffektnivå (LWA)	87,6 dB(A) (k=3 dB(A))
Skyddsklass	IPX5
Vibrationer	< 2,5 m/s² (K=1 m/s²)
Garantiperiod	2 år (hushållsbruk), 30 dagar (professionellt)
Användningsområden	Rengöring av terrasser, bilar, båtar, utemöbler
Förpackningens innehåll	Huvudenhet, rengöringsmedelstank, roterande munstycke, justerbart munstycke, vattenanslutning, avtryckare och rör, högtrycksslang, skruvar
Underhåll	Rengör munstyckena med ett gem, töm vattnet före förvaring, använd en pumpvaktare
Standarder	EN 60335-2-79, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN ISO 3744

Vanliga frågor - G20 GREENWORKS

Vilka typer av ytor kan jag rengöra med Greenworks G20?

Denna högtryckstvätt är idealisk för rengöring av terrasser, cementgårdar, väggar, bilar, båtar, motorcyklar, grillar och utemöbler. Använd det justerbara munstycket för att anpassa trycket.

Hur ansluter jag vattenslangen?

Se till att kranen är stängd, anslut sedan vattenanslutningen till tvättens vatteninlopp. Öppna sedan kranen och lufta ut luften genom att trycka på avtryckaren innan du ansluter enheten.

Kan jag använda varmt vatten?

Nej, använd aldrig varmt vatten. Maximal inloppstemperatur är 40 °C. Använd endast kallt vatten från nätet.

Hur byter jag munstycket på ett säkert sätt?

Stäng av tvätten, stäng vattnet, tryck på avtryckaren för att släppa trycket. Aktivera avtryckarlåset, tryck sedan på munstyckets frigöringsknapp för att ta bort det. Sätt i det nya munstycket tills det klickar.

Hur använder jag rengöringsmedelstanken?

Häll ett lämpligt rengöringsmedel i tanken och montera den på pistolen. Starta enheten och applicera rengöringsmedlet på den torra ytan med breda rörelser. Låt inte rengöringsmedlet torka innan sköljning.

Varför har min tvätt tryckpulsationer?

Det beror ofta på ett blockerat munstycke. Koppla bort enheten, stäng vattnet, ta bort munstycket och rengör det med ett uträtat gem. Skölj det innan du sätter tillbaka det.

Hur förvarar jag enheten efter användning?

Koppla bort enheten, töm vattnet ur slangen och pistolen genom att trycka på avtryckaren. Förvara den på en torr plats, frostfritt. Det rekommenderas att använda en pumpvaktare under vintern.

Kan jag använda en förlängningssladd?

Ja, men förlängningssladden måste vara avsedd för utomhusbruk och dess anslutning måste hållas torr och minst 60 mm från marken. Använd en kabel med tillräcklig area för att undvika spänningsfall.

Hur underhåller jag vattenfiltret?

Filtret sitter vid vatteninloppet. Kontrollera det regelbundet och rengör det vid behov. Om det är skadat, byt ut det före användning för att undvika att skada pumpen.

Vad gör jag om pumpen inte startar?

Kontrollera först att vattenförsörjningen är öppen och att slangen inte är vikt. Se till att strömbrytaren är på ON. Om problemet kvarstår, tryck på avtryckaren för att lufta systemet. Om inget fungerar, kontakta Greenworks kundservice.

BRUKSANVISNING G20 GREENWORKS

Svenska(Översättning från originalinstruktioner)

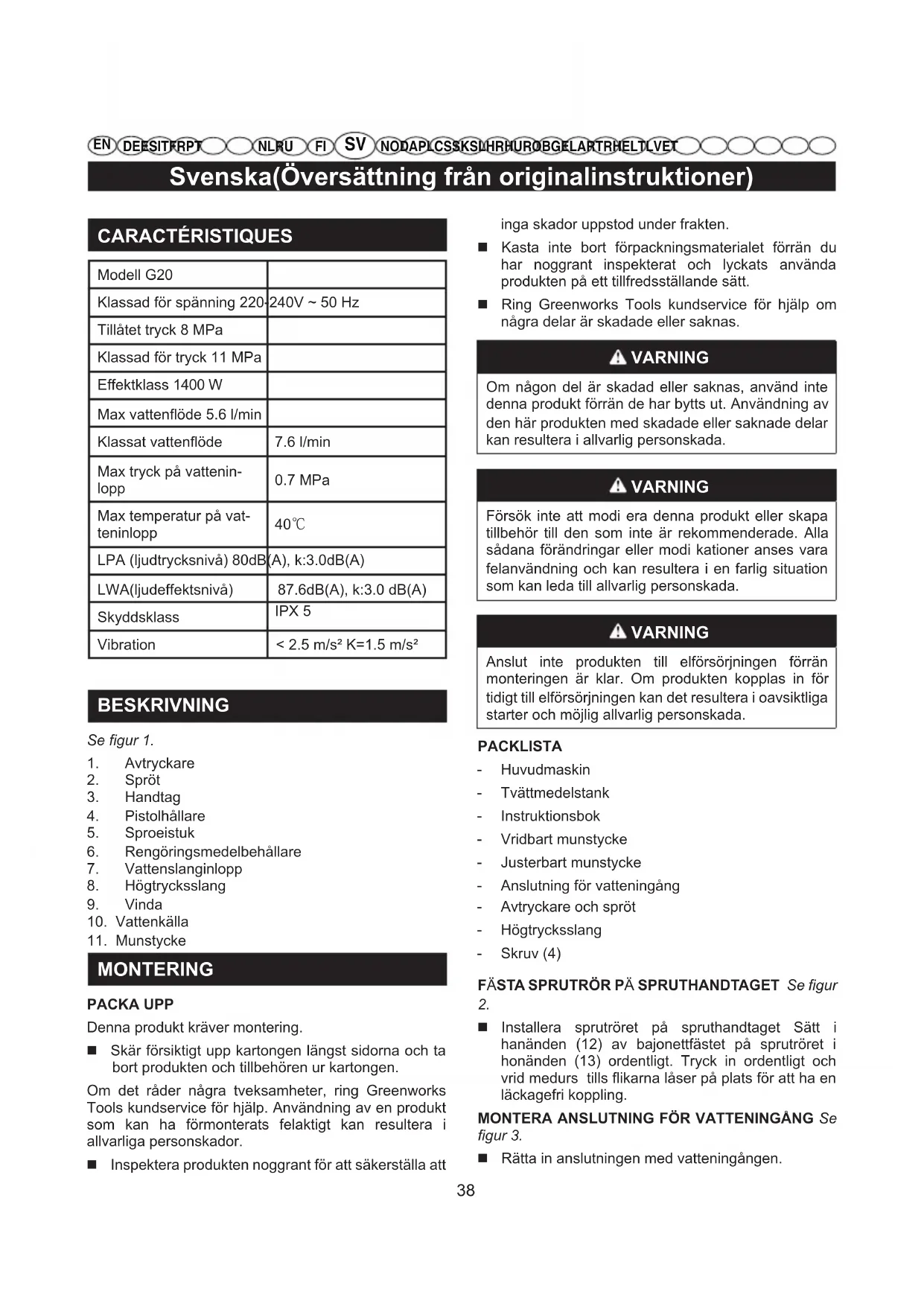

CARACTÉRISTIQUES

Modell G20
Klassad för spänning 220-	240V ~ 50 Hz
Tillåtet tryck 8 MPa
Klassad för tryck 11 MPa
Effektklass 1400 W
Max vattenflöde 5.6 l/min
Klassat vattenflöde	7.6 l/min
Max tryck på vattenin-lopp	0.7 MPa
Max temperatur på vat-teninlopp	40°C
LPA (ljudtrycksnivå) 80dB(A), k:3.0dB(A)
LWA(ljudeffektsnivå)	87.6dB(A), k:3.0 dB(A)
Skyddsklass	IPX 5
Vibration	< 2.5 m/s2 K=1.5 m/s2

BESKRIVNING

Se figur 1.

1. Avtryckare
2. Spröt
3. Handtag
4. Pistolhållare
5. Sproeistuk
6. Rengöringsmedelbehållare
7. Vattenslanginlopp
8. Högtrycksslang
9. Vinda
10. Vattenkälla
11. Munstycke

MONTERING

PACKA UPP

Denna produkt kräver montering.

■ Skär försiktigt upp kartongen längst sidorna och ta bort produkten och tillbehören ur kartongen.

Om det råder några tveksamheter, ring Greenworks Tools kundservice för hjälp. Användning av en produkt som kan ha förmonterats felaktigt kan resultera i allvarliga personskador.

■ Inspektera produkten noggrant för att säkerställa att

inga skador uppstod under frakten.

Kasta inte bort förpackningsmaterialet förrän du har noggrant inspekterat och lyckats använda produkten på ett tillfredsställande sätt.
- Ring Greenworks Tools kundservice för hjälp om några delar är skadade eller saknas.

WARNING

Om någon del är skadad eller saknas, använd inte denna produkt förrän de har bytts ut. Användning av den här produkten med skadade eller saknade delar kan resultera i allvarlig personskada.

WARNING

Försök inte att modi era denna produkt eller skapa tillbehör till den som inte är rekommenderade. Alla sådana förändringar eller modi kationer anses vara felanvändning och kan resultera i en farlig situation som kan leda till allvarlig personskada.

WARNING

Anslut inte produkten till elförsörjningen förrän monteringen är klar. Om produkten kopplas in för tidigt till elförsörjningen kan det resultera i oavsiktliga starter och möjlig allvarlig personskada.

PACKLISTA

• Huvudmaskin
• Tvättmedelstank
• Instruktionsbok
• Vridbart munstycke
• Justerbart munstycke
• Anslutning för vatteningång
• Avtryckare och spröt
• Högtrycksslang
• Skruv (4)

FÄSTA SPRUTRÖR PÄ SPRUTHANDTAGET Se figur 2.

• Installera sprutröret på spruthandtaget Sätt i hanänden (12) av bajonettfästet på sprutröret i honänden (13) ordentligt. Tryck in ordentligt och vrid medurs tills flikarna låser på plats för att ha en läckagefri koppling.
  MONTERA ANSLUTNING FÖR VATTENINGÅNG Se figur 3.
  ■ Rätta in anslutningen med vatteningången.

Svenska(Översättning från originalinstruktioner)

■ Vrid anslutningen medurs och se till att den sitter ordentligt.

MONTERA HANDTAGET Se figur 4.

■ Rätta in handtaget med handtagsbasen.
Sätt i skruven och vrid medurs med skruvmejsel tills skruven sitter ordentligt.
■ Tryck in handtaget i spåret.
Sätt i skruven och vrid medurs med skruvmejsel tills skruven sitter ordentligt.

ANVÄNDNING

Användningsområden

Denna högtryckstvätt kan användas i följande syften:

■ Tabortsmutsoch mögelfrånterrasser, cementuteplatser och väggar.
■ Rengöring av bilar, båtar, motorcyklar, utomhusmöbler och grillar.

A N SLUTAHÖGTRYCKSSLANGEN TILL SPRUTHAND- TAGET (Se figur 5.)

Passa in

■ Tryck in anslutningen (14) för högtrycksslangen i fästet (15) på avtryckaren tills den sitter.

Ta bort

■ Aktivera knappen (16) och dra ut högtrycksslangen ur fästet.

ANSLUTA VATTENTILLFÖRSEL TILL HÖGTRYCK-STVÄTTEN (Se figur 6.)

Vattenförsörjningen måste komma från ett vattenledning. Använd ALDRIG varmt vatten eller vatten från dammar, sjöar, etc. För enkel användning rekommenderar vi en självupprullande slang (medföljer inte).

NOTERA: Vid användning av den självihoprullande slangen, kontrollera att slangen inte kläms under användning eftersom detta kan orsaka skada på pumpen.

FÖRSIKTIGHET

Följ de lokala reglerna vid inkoppling av enheten till vattenförsörjningen (inte det allmänna dricksvat- tennätet). För att säkerställa att det inte sker något åter öde av kontaminerat vatten till vattenförsörjningen får inte enheten anslutas direkt till det allmänna dricksvattennätet.

Om enheten koppla till dricksvattenförsörjning måste en backventil monteras.

Installationen ska godkännas av de lokala myndigheterna eller vattenleverantören och ska utföras av professionell teknikpersonal. Backventilen ska vara anpassad för de aktuella vätskekategorierna och följa kraven i EN 60335-2-79 för att förhindra återförsel av vatten.2009.

WARNING

Stäng alltid av huvudströmbrytaren när maskinen lämnas oövervakad.

WARNING

Felaktiga förlängningskablar kan innebära fara Om förlängningskabel används ska den vara anpassad för utomhusbruk och kontakten måste hållas torr och ska inte ligga på marken. Vi rekommenderar användning av kabelvinda som håller kontakten minst 60 mm ovan marken.

Innan trädgårdsslangen ansluts till högtryckstvätten:

■ Spola vatten genom slangen i minst 120 sekunder för att ta bort skräp i slangen.
■ Inspektera ltret i vattenintaget.
■ Om ltret är skadat ska maskinen inte användas förrän ltret har bytts ut.

NOTERA: Det måste nnas minst 3 meter ohindrad slang mellan högtryckstvättens intag och trädgårdsuttaget.

■ Anslut änden av trädgårdsslangen till den gängade snabbkopplingen med trädgårdsuttaget helt avstängt.

ANVÄNDA SPOLHANDTAGET (Se figur 7.)

För bästa kontroll och säkerhet ska alltid båda händerna hållas på spolhandtaget.

■ Tryck på avtryckaren (17) för att använda högtryckstvätten.
■ Släpp upp avtryckaren för att stoppa vattenstrålen från munstycket.

Svenska(Översättning från originalinstruktioner)

Aktivera låset:

■ För frigöringsknappen (18) till läget ON.

Avaktivera låset:

■ För frigöringsknappen till läget OFF.

ANVÄNDA MUNSTYCKENA (Se figur 8.)

FÖRSIKTIGHET

BytALDRIG munstycke utan att låsa låset på spolhandtaget och rikta ALDRIG spolröret mot ditt ansikte eller mot andra. Snabbanslutningsringen innehåller små fjädrar som kan skjuta ut munstycket med kraft. Att inte följa denna uppmaning kan orsaka personskada.

Anslut ett munstycke till spolröret:

■ Stäng av högtryckstvätten och stäng av vattenförsörjningen. Tryck in avtryckaren för att släppa ut vattentrycket.
■ Lås spolhandtaget genom att trycka ned på läsknappen tills den klickar fast i hålet.
■ Tryck på knappen och sätt i munstycket i skaftet tills den klickar på plats. Rätta in stiftet på munstycket med det fyrkantiga hålet.
■ Vrid munstycket för att justera strålens form.

TILLSÄTTA RENGÖRINGSMEDEL TILL HÖGTRYCKSTVÄTTEN (Se figur 9-10.)

Använd endast rengöringsmedel som är utvecklade för användning i högtryckstvättar. Hushållsmedel, syror, alkaliner, blekningsmedel, lösningsmedel, brännbara material och industrimedel kan skada pumpen. Många rengöringsmedel kan kräva utblandning före användning.

Förbered en rengöringslösning enligt instruktionerna på flaskan.

NOTERA: Använd en tratt, om det behövs, för att undvika oavsiktligt spill utanför tanken. Om rengöringsmedel spills under påfyllningen ska enheten rengöras och torkas innan du kan gå vidare.

Applicera rengöringsmedel:

■ Häll rengöringsmedel i rengöringsmedelstanken.
■ Installera tvålbehållaren på avtryckarreglaget.
■ Starta högtryckstvätten och spruta rengöringsmedel påentorr yta med långa, jämna och överlappande rörelser. Förattundvikaränder, låtinte rengöringsmedlet torka på ytan.

STARTA OCH STANNA HÖGTRYCKSTVÄTTEN (Se figur 11.)

FÖRSIKTIGHET

Kör inte pumpen utan att ha vattenförsörjning påslagen till enheten.

Sätt på vattnet i trädgårdsslangen och tryck in avtryckaren för att släppa ut lufttrycket. Släpp avtryckaren när en stadig ström av vatten kommer.
■ Anslut högtryckstvätten till elförsörjningen efter att ha kontrollerat att strömbrytaren står i AV-läge.
■ Ställ brytaren i läge ON (I) för att starta motorn.
■ Sätt på vattnet i trädgårdsslangen innan du trycker på avtryckaren.

UNDERHÅLL

WARNING

Använd endast identiska utbytesdelar vid service. Användning av andra delar kan orsaka fara eller produktskada.

WARNING

Stäng av motorn och vänta tills alla delar har stannat, och koppla bort elförsörjningen, innan inspektion, rengöring eller service av maskinen påbörjas. Att inte följa ovanstående varning kan resultera i allvarlig personskada eller egendomsskada.

GENERELLT UNDERHÅLL

Undvik att använda lösningsmedel vid rengöring av plastdelar. De esta plaster är känsliga för skador vid användning av olika typer av kommersiella lösningsmedel och kan skadas om sådana används. Använd en ren och torr trasa för att ta bort smuts, damm, olja, fett, etc.

WARNING

Låt aldrig bromsvätska, bensin, oljebaserade produkter, inträngande oljor, etc., komma i kontakt med plastdelarna. Kemikalier kan skada, försvaga eller förstöra plaster och det kan resultera i allvarlig personskada. Enbart delar som står med på listan över delar är tänkta att kunna repareras eller bytas ut av kunden. Alla andra delar ska bytas ut av ett auktoriserat servicecenter.

Svenska(Översättning från originalinstruktioner)

BYTA UT ELSLADDEN

Om elsladden behöver bytas ut måste detta göras av ett auktoriserat servicecenter för att undvika möjliga säkerhetsrisker.

UNDERHÅLL AV MUNSTYCKEN (Se figur 12.)

För högt pumptryck (en pulserande känsla vid intryckning av avtryckaren) kan resultera i ett igensatt eller smutsigt munstycke.

■ Koppla bort högtryckstvätten.
■ Stängavhögtryckstvättenochstäng a v vattenförsörjningen. Tryck in avtryckaren för att släppa ut vattentrycket.
■ Ta bort munstycket från spolröret.

NOTERA: Rikta aldrig spolröret mot ditt ansikte.

■ Använd et t utdraget papper sgem el ler et t rengöringsverktyg för munstycken för att ta bort material som har satt igen munstycket.
■ Använd en trädgårdsslang för att spola bort skräp ur munstycket.
■ Sätt tillbaka munstycket på spolröret.
■ Sätt på vattentillförseln.

FÖRVARA HÖGTRYCKSTVÄTTEN

Förvara på ett torrt, övertäckt och frostfritt område där väder och vind inte kan skada produkten. Töm alltid ut vatten från spolhandtag, slang och pump.

NOTERA: Användning av pumpskydd är rekommenderat för att undvika att kallt väder skadar pumpen vid förvaring över vintermånaderna.

AVYTTRING

Denna markering indikerar att den här produkten inte ska kastat med övriga hushållssopor inom EU. För att förhindra möjlig skada på natur och människa från okontrollerad sophantering ska denna produkt återvinnas ansvarsfullt för att underlätta återanvändningen av materialresurser. För att returnera din produkt, använd återvinningscentraler eller kontakta säljaren där produkten köptes. De kan ta hand om produkten och återvinna den på ett säkert sätt.

Stäng alltid av huvudströmbrytaren när maskinen lämnas oövervakad.

ADVARSEL

Felaktiga förlängningskablar kan innebära fara Om förlängningskabel används ska den vara anpassad för utomhusbruk och kontakten måste hållas torr och ska inte ligga på marken. Vi rekommenderar användning av kabelvinda som håller kontakten minst 60 mm ovan marken.

■ Pres läseknappen (18) i stilling ON.

■ Tryck på knappen och sätt i munstycket i skaftet tills den klickar på plats. Indstil tappen på dysen til det firkantede hul.
■ Roter dysen for at justere stråleformen.

TILF∅JELSE AF RENG∅RINGSMIDDEL TIL H∅JTRYKSPULEREN (Se Figur 9-10.)

Alla nya Greenworks Tools verktyg garanteras i 2 år gällande delar och sammansättning från ursprungligt inköpsdatum. Det finns en 30 dagars garanti för maskiner som används yrkesmässigt eftersom Greenworks Tools är primärt designade för användning av hobbykonsumenter.

Denna garanti kan inte överlåtas.

BEGRÄNSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och täcker inte reparationer på grund av:

1. Normalt slitage.
2. Regelbundet underhåll och justering.
3. Skada som uppkommit på grund av felaktig hantering/vanvärd/missbruk eller försummelse.
4. Överhettning på grund av uteblivet underhåll.
5. Skada på grund av att fästen/låsanordningar blivit lösa/har lossnat på grund av uteblivet underhåll.
6. Skada orsakad av rengöring med vatten.
7. Maskiner där underhålls- eller reparationsarbete har utförts av icke auktoriserat servicecenter för Greenworks Tools.
8. Maskiner som har monterats eller justerats felaktigt.
9. Skada på grund av felaktig användning av maskinen.
10. Skada på grund av felaktig vinterförvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och förbrukningsdelar tomfattas normalt inte av garantin, inklusive utan begränsning:

12. Batterier

13. Strömkablart
14. Blad och bladanslutning
15. Remmar
16. Filter

17. Chuckar och verktygshållare

18. Vissa produkter kan innehålla komponenter som motorer, växellådor eller liknande från andra tillverkare. Sådana komponenter om fattas av respektive tillverkares garanti förutom då Greenworks Tools Europe GmbH samtycker till att hantera eventuella krav som ligger utanför ovannämnda tillverkares garantiperiod.

19. Begagnade varor omfattas inte av denna garanti.

20. Användning av reservdelar, utbytesdelar eller ytterligare komponenter som inte levererats eller godkänts av Greenworks Tools Europe GmbH.

Garanti

För garantikrav för någon produkt enligt denna garanti krävs bevis på ursprungligt inköp. Kredit-/betalkortsutdrag gäller inte som inköpsbevis. I första skedet av ett garantikrav ska kunden returnera produkten till den ursprungliga inköpsplatsen tillsammans med inköpsbevis.

Maskinen skickas till vår centrala serviceanläggning för inspektion. Om maskinen befinns vara felaktig repareras den och skickas tillbaka till kundens adress utan någon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om vår centrala serviceanläggning inte finner att maskinen är felaktig kommer kunden att meddelas vad deras kostnad blir för reparationen.

Denna garanti kan ändras från tid till annan av hänsyn till behov gällande nya produkter. En kopia av senaste garantin finns tillgänglig på www.greenworkstools.eu.

Adres: Hjortronvägen 3, 555 93 Jönköping, Sweden

Имя: Peter Söderström

Адрес: Hjortronvägen 3, 555 93 Jönköping, Sweden

Namn på och adress till personen som är auktoriserad att sammanställa den teniska filen:

Namn: Peter Söderström

Adress: Hjortronvägen 3, 555 93 Jönköping, Sweden

Härmed deklarerar vi att produkten

Kategori ...... Högtryckstvätt

Modell G20

Serienummer ...... Se märkplåten på produkten

Konstruktionsår ...... Se märkplåten på produkten

■ överensstämmer med de relevanta villkoren i Maskindirektiv
■ överensstämmer med villkoren i följande övriga EC-direktiv
MD Machinery Directive 2006/42/EC
2014/30/EU (EMC-direktiv) och
2000/14/EC (bullerdirektiv) inklusive förändringar (2005/88/EC)

Dessutom deklarerar vi att

■ följande (delar/klausuler av) europeiska harmoniserade standarder har tillämpats EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Uppmätt ljudeffektsnivå LWA: 87.6 dB(A)

Garanterad ljudeffektsnivå LWA: 91 dB(A)

Metod för bedömning enligt Bilaga V/ Direktiv 2000/14/EG&2005/88/EG

Ort, datum: Changzhou, 22/07/2016

Signatur: Ted Qu Haichao (B

kvalitetsansvarig

EC-ERKLÆRING OM PRODUKTOVERENSSTEMMELSE

Produsent: Changzhou Globe Co., Ltd.

Serienummer ...... Se produktetiketten

Produksjonsår ...... Se produktetiketten

■ er i overensstemmelse med relevante bestemmelser i Maskindirektivet (2006/42/EC)

■ er i samsvar med bestemmelsene i følgende øvrige EC-direktiver

Serienummer ...... Se produktets klassificeringsetiket

Fremstillingsår ...... Se produktets klassificeringsetiket

■ er i overensstemmelse med de relevante bestemmelser i maskindirektiv (2006/42/EC)

■ er i overensstemmelse med bestemmelserne i de følgende andre EC-direktiver MD Machinery Directive 2006/42/EC

2014/30/EU (EMC-direktivet) og

Adres: Hjortronvägen 3, 555 93 Jönköping, Sweden

Adresa: Hjortronvägen 3, 555 93 Jönköping, Sweden

Naslov: Hjortronvägen 3, 555 93 Jönköping, Sweden

Adresa: Hjortronvägen 3, 555 93 Jönköping, Sweden

Cím: Hjortronvägen 3, 555 93 Jönköping, Sweden

Adresa: Hjortronvägen 3, 555 93 Jönköping, Sweden

Adres: Hjortronvägen 3, 555 93 Jönköping, Sweden

Hjortronvägen 3, 555 93 Jönköping, Sweden :

Värds: Peter Söderström

Adrese: Hjortronvägen 3, 555 93 Jönköping, Sweden
