G20 - Hogedrukreiniger GREENWORKS - Gratis gebruiksaanwijzing en handleiding

Producttype	Hogedrukreiniger
Merk	Greenworks
Model	G20
Bedrijfsspanning	220-240 V ~ 50 Hz
Nominaal vermogen	1400 W
Nominale druk	8 MPa
Toegestane druk	11 MPa
Nominaal waterdebiet	5,6 l/min
Maximaal waterdebiet	7,6 l/min
Max. inlaatdruk	0,7 MPa
Max. inlaattemperatuur	40 °C
Geluidsdrukniveau (LPA)	80 dB(A) (k=3 dB(A))
Geluidsvermogensniveau (LWA)	87,6 dB(A) (k=3 dB(A))
Beschermingsgraad	IPX5
Trillingen	< 2,5 m/s² (K=1 m/s²)
Garantieperiode	2 jaar (huishoudelijk gebruik), 30 dagen (professioneel)
Toepassingen	Reinigen van terrassen, auto's, boten, buitenmeubilair
Inhoud van de verpakking	Hoofdeenheid, zeepreservoir, roterende spuitkop, verstelbare straalkop, waterinlaatconnector, trekker en buis, hogedrukslang, schroeven
Onderhoud	Spuitkoppen reinigen met een paperclip, water aftappen voor opslag, gebruik een pompprotector
Normen	EN 60335-2-79, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN ISO 3744

Veelgestelde vragen - G20 GREENWORKS

Welke soorten oppervlakken kan ik reinigen met de Greenworks G20?

Deze hogedrukreiniger is ideaal voor het reinigen van terrassen, betonnen paden, muren, auto's, boten, motorfietsen, barbecues en buitenmeubilair. Gebruik de verstelbare straalkop om de druk aan te passen.

Hoe sluit ik de watertoevoerslang aan?

Zorg ervoor dat de kraan dicht is, sluit vervolgens de waterinlaatconnector aan op de watertoevoer van de reiniger. Open daarna de kraan en ontlucht de lucht door op de trekker te drukken voordat u het apparaat inschakelt.

Kan ik warm water gebruiken?

Nee, gebruik nooit warm water. De maximale inlaattemperatuur is 40 °C. Gebruik alleen koud water uit het leidingnet.

Hoe vervang ik de spuitkop veilig?

Stop de reiniger, sluit de watertoevoer, druk op de trekker om de druk te verlichten. Vergrendel de trekkervergrendeling, druk vervolgens op de ontgrendelknop van de spuitkop om deze te verwijderen. Steek de nieuwe spuitkop erin tot deze vastklikt.

Hoe gebruik ik het zeepreservoir?

Giet een geschikt reinigingsmiddel in het reservoir en installeer het op het pistool. Zet het apparaat aan en breng het reinigingsmiddel aan op het droge oppervlak in brede bewegingen. Laat het reinigingsmiddel niet indrogen voordat u spoelt.

Waarom heeft mijn reiniger drukpulsaties?

Dit komt vaak door een verstopte spuitkop. Koppel het apparaat los, sluit het water, verwijder de spuitkop en reinig deze met een uitgebogen paperclip. Spoel hem voordat u deze terugplaatst.

Hoe berg ik het apparaat op na gebruik?

Koppel het apparaat los, laat het water uit de slang en het pistool lopen door op de trekker te drukken. Berg het op een droge, vorstvrije plaats op. Het wordt aanbevolen om een pompprotector te gebruiken voor de winter.

Kan ik een verlengsnoer gebruiken?

Ja, maar het verlengsnoer moet geschikt zijn voor buitengebruik en de aansluiting moet droog blijven en minimaal 60 mm van de grond zijn. Gebruik een kabel met voldoende doorsnede om spanningsverlies te voorkomen.

Hoe onderhoud ik het waterinlaatfilter?

Het filter bevindt zich bij de waterinlaat. Controleer het regelmatig en reinig het indien nodig. Als het beschadigd is, vervang het dan voor gebruik om schade aan de pomp te voorkomen.

Wat te doen als de pomp niet start?

Controleer eerst of de watertoevoer open is en of de slang niet geknikt is. Zorg ervoor dat de schakelaar op ON staat. Als het probleem aanhoudt, druk dan op de trekker om de lucht te ontluchten. Als niets werkt, neem dan contact op met de klantenservice van Greenworks.

GEBRUIKSAANWIJZING G20 GREENWORKS

Nederlands (Vertaling van de originele instructies)

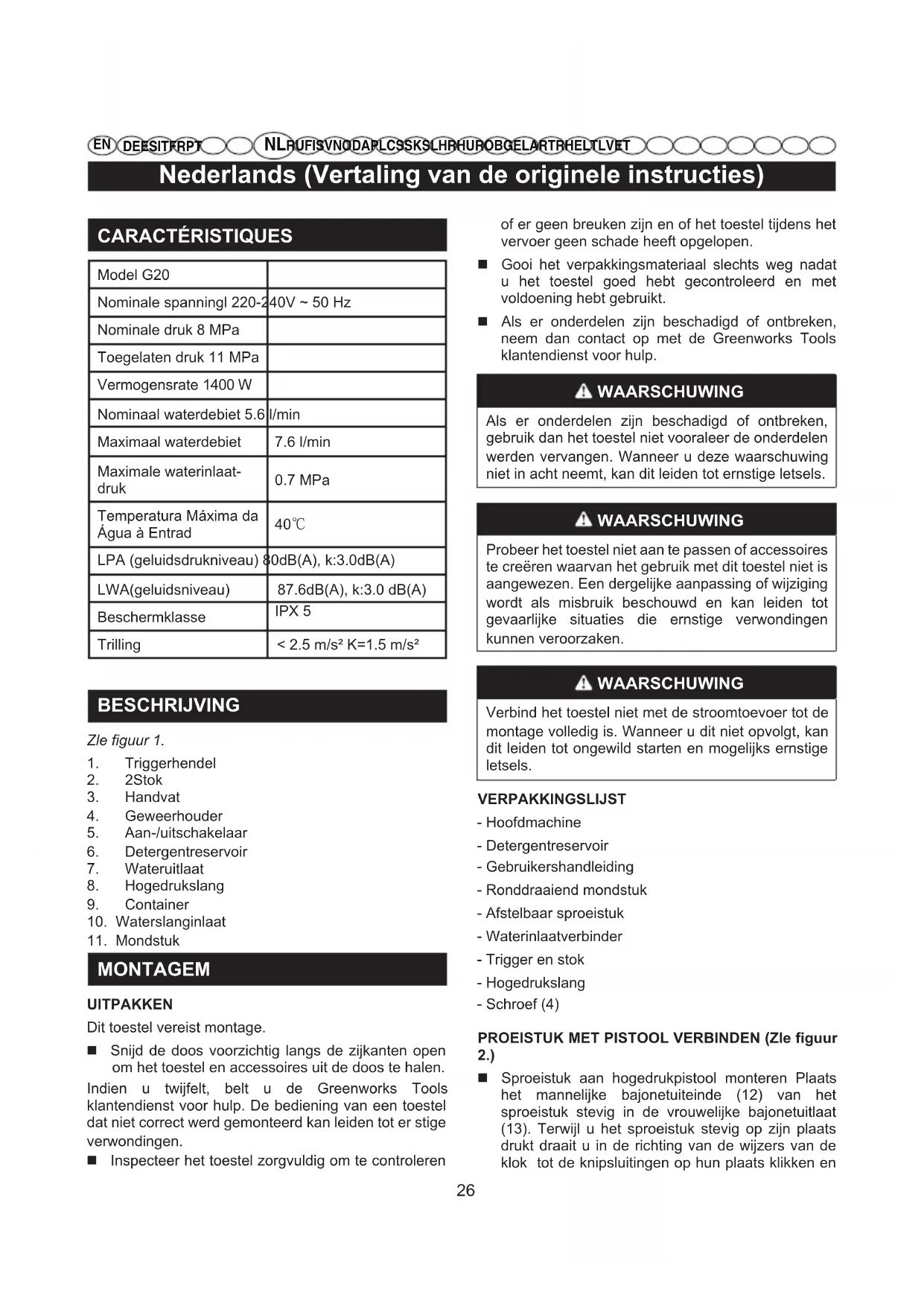

CARACTÉRISTIQUES

Model G20
Nominale spanningl 220-2	40V ~ 50 Hz
Nominale druk 8 MPa
Toegelaten druk 11 MPa
Vermogensrate 1400 W
Nominaal waterdebiet 5.6	l/min
Maximaal waterdebiet	7.6 l/min
Maximale waterinlaat-druk	0.7 MPa
Temperatura Máxima da Água à Entrad	40°C
LPA (geluidsdrukniveau)	80dB(A), k:3.0dB(A)
LWA(geluidsniveau)	87.6dB(A), k:3.0 dB(A)
Beschermklasse	IPX 5
Trilling	< 2.5 m/s2 K=1.5 m/s2

BESCHRIJVING

Zle figuur 1.

1. Triggerhendel
2. 2Stok
3. Handvat
4. Geweerhouder
5. Aan-/uitschakelaar
6. Detergentreservoir
7. Wateruitlaat
8. Hogedrukslang
9. Container
10. Waterslanginlaat
11. Mondstuk

MONTAGEM

UITPAKKEN

Dit toestel vereist montage.

■ Snijd de doos voorzichtig langs de zijkanten open om het toestel en accessoires uit de doos te halen.

Indien u twijfelt, belt u de Greenworks Tools klantendienst voor hulp. De bediening van een toestel dat niet correct werd gemonteerd kan leiden tot er stige verwondingen.

■ Inspecteer het toestel zorgvuldig om te controleren

of er geen breuken zijn en of het toestel tijdens het vervoer geen schade heeft opgelopen.

■ Gooi het verpakkingsmateriaal slechts weg nadat u het toestel goed hebt gecontroleerd en met voldoening hebt gebruikt.
■ Als er onderdelen zijn beschadigd of ontbreken, neem dan contact op met de Greenworks Tools klantendienst voor hulp.

WAARSCHUWING

Als er onderdelen zijn beschadigd of ontbreken, gebruik dan het toestel niet vooraleer de onderdelen werden vervangen. Wanneer u deze waarschuwing niet in acht neemt, kan dit leiden tot ernstige letsels.

WAARSCHUWING

Probeer het toestel niet aan te passen of accessoires te creëren waarvan het gebruik met dit toestel niet is aangewezen. Een dergelijke aanpassing of wijziging wordt als misbruik beschouwd en kan leiden tot gevaarlijke situaties die ernstige verwondingen kunnen veroorzaken.

WAARSCHUWING

Verbind het toestel niet met de stroomtoevoer tot de montage volledig is. Wanneer u dit niet opvolgt, kan dit leiden tot ongewild starten en mogelijks ernstige letsels.

VERPAKKINGSLIJST

• Hoofdmachine
• Detergentreservoir
• Gebruikershandleiding
• Ronddraaiend mondstuk
• Afstelbaar sproeistuk
• Waterinlaatverbinder
• Trigger en stok
• Hogedrukslang
• Schroef (4)

PROEISTUK MET PISTOOL VERBINDEN (Zle figuur 2.)

■ Sproeistuk aan hogedrukpistool monteren Plaats het mannelijke bajonetuiteinde (12) van het sproeistuk stevig in de vrouwelijke bajonetuitlaat (13). Terwijl u het sproeistuk stevig op zijn plaats drukt draait u in de richting van de wijzers van de klok tot de knipsluitingen op hun plaats klikken en

Nederlands (Vertaling van de originele instructies)

zo een lekvrije verbinding garanderen.

WATERINLAATVERBINDER INSTALLEREN (Zle figuur 3.)

■ Lijn de verbinder met de waterinlaat af.
Draai de verbinder in de richting van de wijzers van de klok om te verzekeren dat deze goed is aangespannen.

HANDVAT MONTEREN (Zle figuur 4.)

■ Lijn het handvat met de handvatbasis af.
■ Plaats de schroef in en draai deze met een schroevendraaier in de richting van de wijzers van de klok tot de schroef goed is aangespannen.
■ Druk het handvat in de groef.
Plaats de schroef en draai met een schroevendraaier in de richting van de wijzers van de klok tot de schroef goed is aangespannen.

WERKING

Toepassingen

Deze hogedrukreiniger kan voor onderstaande doeleinden worden gebruikt:

■ Vuil en schimmel van terrassen, cement patio's en muren verwijderen.
■ Reinigen van auto's, boten, motor f iet sen, tuinmeubelen en barbecuestellen.

HOGEDRUKSLANG MET PISTOOLHANDVAT VERBIN-DEN (Zle figuur 5.)

Installeren

■ Druk de verbinder (14) van de hogedrukslang in de beugel (15) op de triggerhendel tot deze vastklikt.

Verwijderen

■ Activeer de veerknop (16) en trek de hogedrukslang uit de beugel.

WATERTOEVOER MET HOGEDRUKREINIGER VERBINDEN (Zle figuur 6.)

De watertoevoer dient van een waterleiding te komen. Gebruik NOOIT heet water of water uit een vijver, meer, enz. Voor uw gebruiksgemak raden wij het gebruik van een zelfoprollende tuinslang (niet inbegrepen) aan.

OPMERKING: Wanneer u de zelfoprollende slanggebruikt, dient u er zeker van te zijn dat de slang tijdens het gebruik niet geklemd raakt, aangezien dit schade aan de pomp kan veroorzaken.

WAARSCHUWING

Bij aansluiting van het apparaat op de waterleiding (niet de openbare drinkwatervoorziening) dient u zich te houden aan de voorschriften van uw gemeente of het waterleidingbedrijf. Om te garanderen dat er geen verontreiniging terugstroomt in de waterleiding, mag het apparaat niet direct worden aangesloten op de openbare drinkwatervoorziening. Als het apparaat wordt aangesloten op de drinkwatervoorziening, moet een terugslagpreventie zijn ingebouwd of worden aangesloten op de watertoevoer. De installatie moet zijn goedgekeurd door de gemeente of het waterleidingbedrijf en worden uitgevoerd door een vakkundige monteur. De terugslagpreventie moet geschikt zijn voor vloeistofcategorieën en voldoen aan de voorschriften om terugstroom te vermijden volgens EN 60335-2-79: 2009.

WAARSCHUWING

Schakel de stroomtoevoer altijd met behulp van de stroomschakelaar uit wanneer u de machine onbeheerd achterlaat.

WAARSCHUWING

Defecte verlengsnoeren kunnen gevaarlijk zijn. Als een verlengsnoer wordt gebruikt, moet het geschikt zijn voor buitenshuis gebruik en moet de verbinding droog en weg van de bodem worden gehouden. Het is aangewezen dat dit door middel van een verlengsnoerhaspel gebeurt die de contactdoos tenminste 60mm boven de grond houdt.

Vooraleer u de tuinlang met de hogedrukreiniger verbindt:

■ Laat gedurende 120 seconden water door de slang lopen om alle afval uit de slang te verwijderen.
■ Controleer de filter in de waterinlaat.
- Indien de filter beschadigd is, gebruikt u het toestel niet tot de filter werd vervangen.

OPMERKING: Er dient minimum 3 meterononderbroken slang te liggen tussen de inlaat van de hogedrukreiniger en de tuinkraan.

■ Terwijl de tuinkraan volledig is dichtgedraaid, sluit u de tuinslang aan.

PISTOOL GEBRUIKEN (Zle figuur 7.)

Voor grotere controle en meer veiligheid, houdt u altijd beide handen aan het pistool.

■ Druk op de trigger (17) om de hogedrukreiniger te

Nederlands (Vertaling van de originele instructies)

bedienen.

■ Laat de hendel los om de waterstroom door de spuitmond te stoppen.

Om de vergrendeling te activeren:

■ Druk de vergrendelknop (18) in de stand AAN (ON).

Om de vergrendeling te deactiveren:

■ Druk de vergrendelknop in de stand UIT (OFF).

SPUITMONDEN GEBRUIKEN (Zle figuur 8.)

WAARSCHUWING

Verander de spuitmonden NOOIT zonder de vergrendeling op het pistool te activeren en richt de lans NOOIT naar uw gezicht of dat van anderen.

Spuitmond met de lans verbinden:

■ Schakel de hogedrukreiniger en de watertoevoer uit. Trek aan de hendel om de waterdruk te lossen.

■ Activeer de vergrendeling op het pistool door de vergrendeling naar beneden te drukken tot deze in de gleuf klikt.

■ Druk op de knop en plaats het mondstuk stevig in de lans tot deze in de gleuf klikt. Pen met de vierkante opening met de pen op het mondstuk aflijnen.

■ Draai de sproeier om de sproeivorm aan te passen.

DETERGENT AAN DE HOGEDRUKREINIGER TOEVOEGEN (Zle figuur 9-10.)

Gebruik enkel detergenten die zijn ontworpen voor hogedrukreinigers; huishoudelijke detergenten, zuren, alkaline, bleekmiddelen, solventen, ontvlambare materialen of industriële schoonmaakproducten kunnen de pomp beschadigen. Veel detergenten moeten worden gemengd voor het gebruik.

Bereid schoonmaakoplossingen zoals wordt aangeduid op de verpakking.

OPMERKING: Gebruik indien nodig een trechter om ongewild morsen van detergent buiten de tank te voorkomen. Indien tijdens het vulproces detergent wordt gemorst, zorg er dan voor dat het toestel wordt gereinigd en gedroogd vooraleer u verder gaat.

Zeep gebruiken:

■ Giet detergent in de detergent tank.
■ Installeer het zeepreservoir aan het spuitpistool.
■ Start de hogedrukreiniger en spuit detergent op een droog oppervlak met lange, evenwijdige, overlappende bewegingen. Om strepen te

voorkomen, dient u ervoor te zorgen dat het detergent niet op het oppervlak droogt.

HOGEDRUKREINIGER STARTEN EN STOPPEN (Zle figuur 11.)

WAARSCHUWING

Laat de pomp niet draaien zonder dat de waterto- evoer is verbonden en ingeschakeld.

■ Schakel de tuins lang aan en druk dan de hogedrukhendel in op de luchtdruk te lossen. Eens er een ononderbroken waterstraal verschijnt, laat u de hendel los.
Nadat u zich ervan heeft vergewist dat de schakelaar zich in de UIT-positie bevindt, verbindt u de hogedrukreiniger met de stroomtoevoer.
■ Zet de schakelaar in de stand AAN (ON I) om de motor te starten.
■ Schakel de tuinslang in en druk dan op de hogedruktrigger.

ONDERHOUD

WAARSCHUWING

Gebruik voor het onderhoud alleen identieke vervangonderdelen. Het gebruik van enige andere onderdelen kan gevaarlijk zijn of schade aan het toestel veroorzaken.

WAARSCHUWING

Vooraleer u het toestel inspecteert, reinigt of onderhoudt, schakelt u de motor uit, wacht tot de bewegende delen zijn stilgevallen en trek vervolgens de stekker uit het stopcontact. Wanneer u deze instructies niet opvolgt, kan dit leiden tot ernstige verwondingen of schade aan eigendommen.

ALGEMEEN ONDERHOUD

Voorkom het gebruik van oplosmiddelen wanneer u plastic onderdelen schoonmaakt. De meeste soorten plastic zijn gevoelig voor schade, veroorzaakt door verschillende soorten commerciële oplosmiddelen en kunnen door hun gebruik worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Nederlands (Vertaling van de originele instructies)

WAARSCHUWING

Laat nooit remvloeistoffen, benzine, petroleumproducten, bijtende smeermiddelen, enz., in contact komen met plastic onderdelen. Chemicaliën kunnen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstige verwondingen. Enkel de onderdelen op de onderlijst zijn bedoeld om te worden hersteld or vervangen door de klant. Alle andere onderdelen dienen in een erkend onderhoudscentrum te worden vervangen.

VERVANGEN VAN HET STROOMSNOER

Indien het stroomsnoer dient te worden vervangen, dient dit door een geautoriseerd onderhoudscentrum te gebeuren om mogelijke veiligheidsproblemen te vermijden.

ONDERHOUD SPUITMOND (Zle figuur 12.)

Een te hoge pompdruk (een pulserend gevoel terwijl u de hendel indrukt) kan het gevolg zijn van een verstopte of vuile spuitmond.

■ Trek de hogedrukreiniger uit het stopcontact.
■ Schakel de hogedrukreiniger en de watertoevoer uit. Trek aan de hendel om de waterdruk te lossen.
■ Verwijder de spuitmond van de lans.

OPMERKING: Richt de spuitlans nooit naar uw gezicht.

■ Gebruik een rechte paperclip of gereedschap om de spuitmond te reinigen om alle vreemde voorwerpen die de spuitmond verstoppen of hinderen, te verwijderen.
■ Met de tuinslang reinigt/spoelt u het afval uit de spuitmond.
■ Verbind de spuitmond opnieuw met de lans.
■ Schakel de watertoevoer aan.

Bewaar in een droge, overdekte, vorstvrije ruimte waar de weersomstandigheden het toestel niet kunnen beschadigen. Verwijder altijd het water uit het pistool, de slang en de pomp.

OPMERKING: Het gebruik van een pompbeschermer wordt aangeraden om te voorkomen dat koud weer het toestel beschadigt tijdens de opslag tijdens de wintermaanden.

VERWIJDEREN

Dit symbool geeft aan dat dit product in de gehele EU niet samen met ander huishoudelijk afval mag worden weggegooid. Recycleer op een verantwoorde manier om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen en om duurzaam hergebruik van materiële rijkdommen te stimuleren. Om uw gebruikte apparaat te in te ruilen, gelieve de bestaande inruil- en ophaalsystemen te gebruiken of neem contact op met de winkelier waar het product werd aangekocht. Zij kunnen dit product aannemen voor milieuvriendelijke recyclage.

Greenworks Tools garantiebeleid voor doe-het-zelfmachine

PÉRIODE DE LA GARANTIE

Naam en adres van de persoon, bevoegd voor het samenstellen van de technische fiche:

Naam: Peter Söderström

Hierbij verklaren wij dat het product

Categorie ......Hogedrukreiniger

Model ......G20

Serienummer ...... Zie machineplaatje

Bouwjaar ...... Zie machineplaatje

■ is in overeenstemming met de relevante bepalingen van de Machine Richtlijn

■ is in overeenstemming met de bepalingen van de volgende andere EC-richtlijnen MD Machinery Directive 2006/42/EC

2014/30/EU (EMC-richtlijn) en

2000/14/EC (Lawaairichtlijn) incl. wijzigingen (2005/88/EC)

En bovendien verklaren we dat

■ de volgende (onderdelen/clausules van) Europese geharmoniseerde normen werden gebruikt

EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Gemeten geluidsniveau LWA: 87.6 dB(A)

Gegarandeerd geluidsniveau LWA: 91 dB(A)

Conformiteitsbeoordelingsmethode in overeenstemming met Bijlage V / Richtlijn

2000/14/EC&2005/88/EC.

Plaats, datum: Changzhou, 22/07/2016

Handtekening: Ted Qu Haichao (BEng, CEng, MIET)
