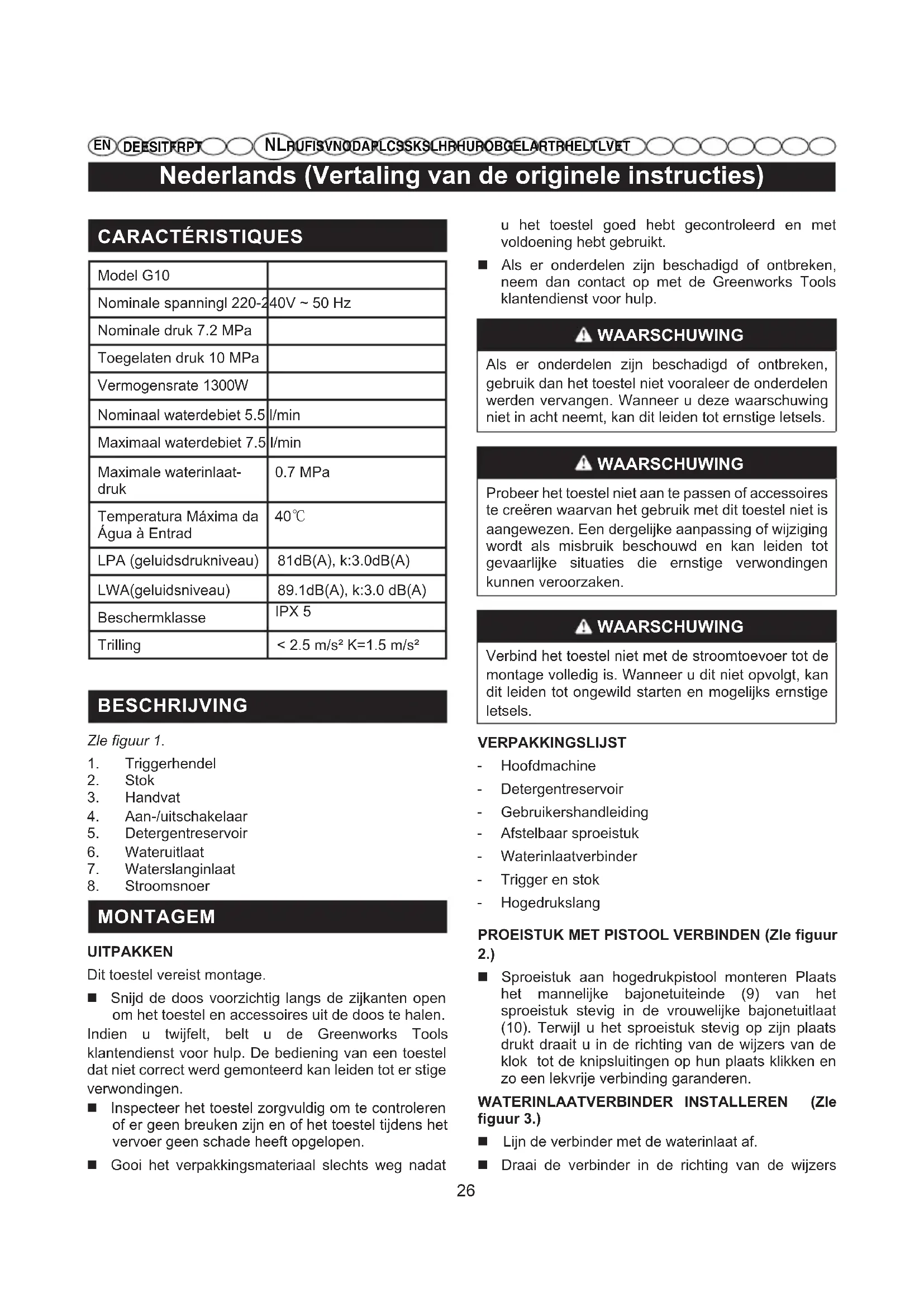

GEBRUIKSAANWIJZING G10 GREENWORKS

Nederlands (Vertaling van de originele instructies)

CHARACTERISTIQUES

Model G10
Nominale spanningl 220-2	40V ~ 50 Hz
Nominale druk 7.2 MPa
Toegelaten druk 10 MPa
Vermogensrate 1300W
Nominaal waterdebiet 5.5	l/min
Maximaal waterdebiet 7.5	l/min
Maximale waterinlaat-druk	0.7 MPa
Temperatura Maxima da Água à Entrad	40°C
LPA (geluidsdrukniveau)	81dB(A), k:3.0dB(A)
LWA(geluidsniveau)	89.1dB(A), k:3.0 dB(A)
Beschemklasse	IPX 5
Trilling	< 2.5 m/s² K=1.5 m/s²

BESCHRIJING

Zle figuur 1.

1. Triggerhendel
2. Stok
3. Handvat
4. Aan-/uitschakelaar
5. Detergentreservoir
6. Wateruitlaat
7. Waterslanginaat
8. Stroomsnoer

MONTAGEM

UITPAKKEN

Dit toestel vereist montage.

• Snijd de doos voorzichtig langs de zijkanten open om het toestel en accessoires uit de doos te halen. Indien u twijfelt, belt u de Greenworks Tools klantendienst voor hulp. De bediening van een toestel dat Niet correct werk gemonteerd kan leiden tot er stige verwondingen.
  ■ Inspector het toestel zorgvuldig om te controlleden of er geen breuken zichen en of het toestel tijdens het vervoer geen schade heeft opgelopen.
  Gooi het verpakkingsmaterial slechts weg nadat

u het toestel goed hebt gecontroleerd en met voldoening hebt gebruikt.

■ Als er onderdelen zich beschadigd of ontbreken, neem dan contact op met de Greenworks Tools klantendienst voor hulp.

WAARSCHUWING

Als er onderden zijn beschadigd of ontbreken, gebruik dan het toestel Niet vooraleer de onderden werden verrangen. Wanner u deze waarschuwing nicht in acht neemt, kan dit leiden tot ernstige letsels.

WAARSCHUWING

Probeer het toestel Niet aan te passen of accessoires te creeren waarvan het gebruik met dit toestel Niet is aangewezen. Een dergelijkke aanpassing of wijziging wordt als misbruik beschouwd en kan leiden tot gevaarlijke situatuies die ernstige verwondingen konnen veroorzaken.

WAARSCHUWING

Verbind het toestel Niet met de stroomtoevoer tot de montage volledig is. Wanner u dit Niet opvolgt, kan dit leiden tot ongewild starten en mogelijkns ernstige letsels.

VERPAKKINGSLIJST

• Hoofdmachine
  Detergentreservoir
• Gebruikershandleiding
• Afstelbaar spreolestuk
  Waterinlaatverbinder
  Trigger en stok
  Hogedrukslang

PROEISTUK MET PISTOOL VERBINDEN (Zle figuur 2.)

• Sproeistuk aan hogedrukspistol monteren Plaats het mannelijke bajonetuiteinde (9) van het sproeistuk stevig in de vrouwelijkke bajonetuitlaat (10). Terwijl u het sproeistuk stevig op+zijn plaats drukt draait u in de richting van de wijzers van de klok tot de knipsluitingen op hun plaats klikken en zo een lekvrijve verbinding garanderen.

WATERINLAATVERBINDER INSTALLEREN (Zle figuur 3.)

Lijn de verbinder met de waterinlaat af.
Draai de verbinder in de richting van de wijzers

Nederland (Vertaling van de originele instructies)

van de klok om te verzekeren dat deze goed is aangespannen.

WERKING

Toepassenen

Deze hagedrukreiniger kan voor onderstaande doeleinden worden gezruikt:

■ Vuil en schimmel van terrassen, cement patio's en muren verwijderen.
■ Reinigen van auto's, boten, motor fiet sen, tuinmeubelen en barbecuestellen.

HOGEDRUKSLANG MET PISTOOLHANDVAT VERBINDEN (Zle figuur 4.)

Installeren

Druk de verbinder (11) van de hogedrukslang in de beugel (12) op de triggerhendel tot deze vastklikt.

Verwijderen

Activeer de veerknop (13) en trek de hagedrukslanguit de beugel.

WATERTOEVOER MET HOGEDRUKREINIGER VERBINDEN (Zle figuur 5.)

De watertoevoer dient van een waterleiding te komen. Gebruik NOOIT heet water of water uit een vijver,meer, enz.Voor uw gebruiksgemak raden wij het gebruik van een zelfoprolende tuinslang (niet inbegren) aan.

OPMERKING: Wanneer u de zichoprollende slanggebruikt, dient u er zeker van te+zijn dat de slang tijdens het gebruik Niet geklemd raakt, aangezien dit schade aan de pomp kanveroorzaken.

WAARSCHUWING

Bij aansluiting van het apparaat op de waterleiding (niet de openbare drinkwatervoorzieening) dient u zich te houden aan de voorschriften van uw gemeente of het waterleidingbedrijf. Om te garanderen dat er geen verontreiniging terugstroomt in de waterleiding, mag het apparaat Niet direct worden aangesloten op de openbare drinkwatervoorzieening. Als het apparaat wordt aangesloten op de drinkwatervoorzieening,要去en terugslagpreventie zijn ingebouwd of worden aangesloten op de watertoevoer. De instalatie moetঙ goedgekeurd door de gemeente of het waterleidingbedrijf en worden uitgevoerd door een vakkundige monteur. De terugslagpreventie要去 geschiktঙ voor vloeistofcategorieën en voldoen aan de voorschriften om terugstroom te vermiiden volgens EN 60335-2-79:2009.

WAARSCHUWING

Schakel de stroomtoevoer algtd met behulp van de stroomschakelaar uit wanner u de machine onbeheerd awhile.

WAARSCHUWING

Defecte verlengsnoeren können gevaarlijk zijn. Als een verlengsnoer worden gebruikt,要去 het geschiktঃ voor buitenshuis gebruik en要去 de verbinding droog en weg van de bodem worden gehouden. Het is aangewezen dat dit door middel van een verlengsnoerhaspel gebeurt die de contactdoos tenminste 60mm boven de grond houdt.

Vooraleer u de tuinlang met de hagedrukreiniger verbindt:

Laat gedurende 120 seconden water door de slang lopen om alle afvaluit de slang te verwijderen.
- Controleer de filter in de waterinlaat.
- Indien de filter beschadigd is, gebruikt u het toestel nicht tot de filter werd verrangen.

OPMERKING: Er dient minimum 3 meteronnderbroken slang te liggen:tussen de inlaat van de hagedrukreiniger en de tuinkraan.

Terwijl de tuinkraan volledig is dichtgodraaid, sluit u de tuinslang aan.

PISTOOL GEBRUIKEN (Zle figuur 6.)

Voor grotere contro eneerveiligheid,houdt u altijd beide handen aan het pistool.

Druk op de trigger (14) om de hogedrukreiniger te bedieren.
Laat de hendel los om de waterstroom door desplitmond te stoppen.

Om de vergrendeling te activeren:

Druk de vergrendelknop (15) in de stand AAN (ON).

Om de vergrendeling te deactiveren:

Druk de vergrendelknop in de stand UIT (OFF).

Nederland (Vertaling van de originele instructies)

SPUITMONDEN GEBRUIKEN (Zle figuur 7.)

WAARSCHUWING

Verander de spuitmonden NOOIT zonder de vergrendeling op het pistool te activeren en richt de lans NOOIT maar uw gezicht of dat van anderen.

Spuitmond met de lans verbinden:

Schakel de hagedrukreiniger en de watertoevoeruit.Trek aan de hendel om de waterdruk te丢失.
Activeer de vergrendeling op het pistool door de vergrendeling maar beneden te drukken tot deze in de gleuf klikt.
Druk op de knop enplaats het mondstuk stevig in de lans tot deze in de gleuf klikt. Pen met de vierkante opening met de pen op het mondstuk aflijnen.
Draai de sproeier om de sproeivorm aan te passen.

DETERGENT AAN DE HOGEDRUKREINIGER TOEVOEGEN (Zle figuur 8-9.)

Gebruik enkel detergenten die+zijn ontworpen voor hagedrukreinigers;huishoudelijkde detergenten,zuren, alkaline,bleekmidden,solventen,ontvlambare materialen of industrielle schoonmaakproducten kunnen de pomp beschadigen. Veel detergenten要去en worden gemengd voor het gebruik.

Bereid schoonmaakoplossingen zoals wordt aangeduid op de verpakking.

OPMERKING: Gebruik indien nodig een trechter om ongewild morsen van detergent buiten de tank te voorkomen. Indienijdens het vulproces detergent wordt gemorst, zorg er dan voor dat het toestel worden gereinigd en gedroogd vooraleer u verder gaat.

Zeep gebruiken:

Giet detergent in de detergent tank.
Installeer het zeepreservoir aan het spuittpistol.
Start de hagedrukreiniger en spuit detergent op een droog oppervlak met lange, evenwijdige, overlappende bewegingen. Om strepen te voorkomen, dient u ervoor te zorgen dat het detergent nicht op het oppervlak droegt.

HOGEDRUKREINIGER STARTEN EN STOPPEN (Zle figuur 10.)

WAARSCHUWING

Laat de pomp nicht draaien zonder dat de watertoevoer is verbonden en ingeschakeld.

Schakel de tuins lang aan en druk dan de hogedrukhendel in op de luchtdruk te losers. Eens er een ononderbroken waterstraal verschijnt, LAST U de hendel los.
Nadat u zich ervan heeft vergewist dat de schakelaar zich in de UIT-positie bevindt, verbindt u de hagedrukreiniger met de stroomtoevoer.
Zet de schakelaar in de stand AAN (ON I) om de motor te starten.
Schakel de tuinslang in en druk dan op de hagedruktrigger.

ONDERHOUD

WAARSCHUWING

Gebruik voor het onderhoud alleen identieke verwangonderdelen. Het gebruik van enige andere onderdelen kan gevaarlijk zijn of schade aan het toestel veroorzaken.

WAARSCHUWING

Vooraleer u het toestel inspecteert, reinigt of onderhoudt, schakelt u de motor uit, wacht tot de bewegende delen+zijn stilgevallen en trekervolgens de stekker uit het stopcontact. Wanner u deze instructies Niet opvolgt, kan dit leiden tot ernstige verwondingen of schade aan eigendommen.

ALGEMEEN ONDERHOUD

Voorkom het gebruik van oplosmiddelen wonneer u plastic onderdelen schoonmaakt. De meeste soorten plastic zijn gevoelig voor schade,veroorzaakt door verschillende soorten commerciele oplosmiddelen en kuren door hun gebruik worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Nederlands (Vertaling van de originele instructies)

WAARSCHUWING

Laat nooit remvloeistoffen, benzine, petroleumproducten, bijtende smeermiddelen, enz., in contact komen met plastic onderdelen. Chemicalien kannen plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstige verwondingen. Enkel de onderdelen op de onderlijst zijn bedoeld om te worden hersteld or verrangen door de klant. Alle andere onderdelen dieren in een erkend onderhoudscentrum te worden verrangen.

VERVANGEN VAN HET STROOMSNOER

Indien het stroomsnoer dient te worden verrangen, dit dit door een geautoriseerd onderhoudscentrum te gebeuren om möglichke veiligheidsproblemen te vermi-jden.

ONDERHOUD SPUITMOND (Zle figuur 11.)

Een te hoge pompdruk (een pulserend gevoel verwijl u de hendel indrukt) kan het gevolg zichn van een verstope of vuile spuitmond.

Trek de hagedrukreiniger uith het stopcontact.
Schakel de hagedrukreiniger en de watertoevoeruit.Trek aan de hendel om de waterdruk te losesen.
Verwijder de spuitmond van de lans.

OPMERKING: Richt de spuitlans nooit maar uw gezicht.

• Gebruik een rechte paperclip of gereedschap om de spuitmond te reinigen om alle vreemde voorwerpen die de spuitmond verstoppen of hinderen, te verwijdersen.
  Met de tuinslang reinigt/spoelt u het afval UIT de spuitmond.
  Verbind de spuitmond opniew met de lans.
  Schakel de watertoevoer aan.

Bewaar in een droge, overdekte, vorstvrijne ruimte waar de weersomstandigheden het toestel nicht kuren beschadigen. Verwijder algtd het water uit het pistool, de slang en de pomp.

OPMERKING: Het gebruik van een pompbeschermer wordt aangeraden om te voorkomen dat koud waar het toestel beschadigtijdens de opslag tijdens de wintermaanden.

VERWIJDEREN

Dit symbool geeft aan dat dit product in de gehele EU Niet samen met ander huishoudelijk afval mag worden weggegooid. Recycler op een verantwoorde manier om möglichke schade aan het milieu of de menselijk gezondheid door ongecontroleerde afvalverwijdering te voorkomen en om duurzaam hergebruik van materiaele rijkdommen te stimuleren. Om uw gebruekte apparaat te in te ruilen, gelieve de bestaande inruil- en ophaalsystemen te gebruiken of neem contact op met de winkelier waar het product ward aangekocht. Zij hunnen dit product aannemen voor milieuvriendelijk recyclage.

Pycckn (IpebeOd opnHaJIbHbIX nHcTpyKcn)

CNEUΦUKAUH

For ?slippe opp lasen:

a aal 1e ydy e 1e 2y jao 1j 1

biol

aill jiae aell jaiy 1i jil

:Jai

.(ON) (15)

:

.(OFF)

（.7jll jil）

A

y 1

Greenworks Tools garantiebeleid voor doe-het-zelfmachine

PERIODE DE LA GARANTIE

Naam en adres van de person, bevoegt voor het samenstellen van de technische fiche:

Naam: Peter Söderström

Adres: Hjortronvagen 3, 555 93 Jönköping, Sweden

Hierbij verklaren wij dat het product

Categore . Hogedrukreiniger

Model G10

Serienummer Zie machineplaatje

Bouwjaar Zie machineplaatje

■ is in overeenstemming met de relevante bepalingen van de Machine Richtlijn
■ is in overeenstemming met de bepalingen van de volgende andere EC-richtlijnen MD Machinery Directive 2006/42/EC

2014/30/EU (EMC-richtlijn) en

2000/14/EC (Lawaairichtlijn) incl. wijzigingen (2005/88/EC)

En bovendien verklaren we dat

de volgende (onderdelen/clausules van) Europese geharmoniseerde normen werden gebruikt

EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Gemeten geluidsniveau LWA:89.1 dB(A)

Gegarandeerd geluidsniveau LWA: 93 dB(A)

Conformiteitsbeordelingsmethode in overeenstemming met Bijlage V / Richtlijn

2000/14/EC&2005/88/EC.

Plaats, datum: Changzhou, 22/07/2016 Handtekening: Ted Qu Haichao (BEng, CEng, MIET)

Director Kwaliteitszorg
