MANUAL DE UTILIZADOR G10 GREENWORKS

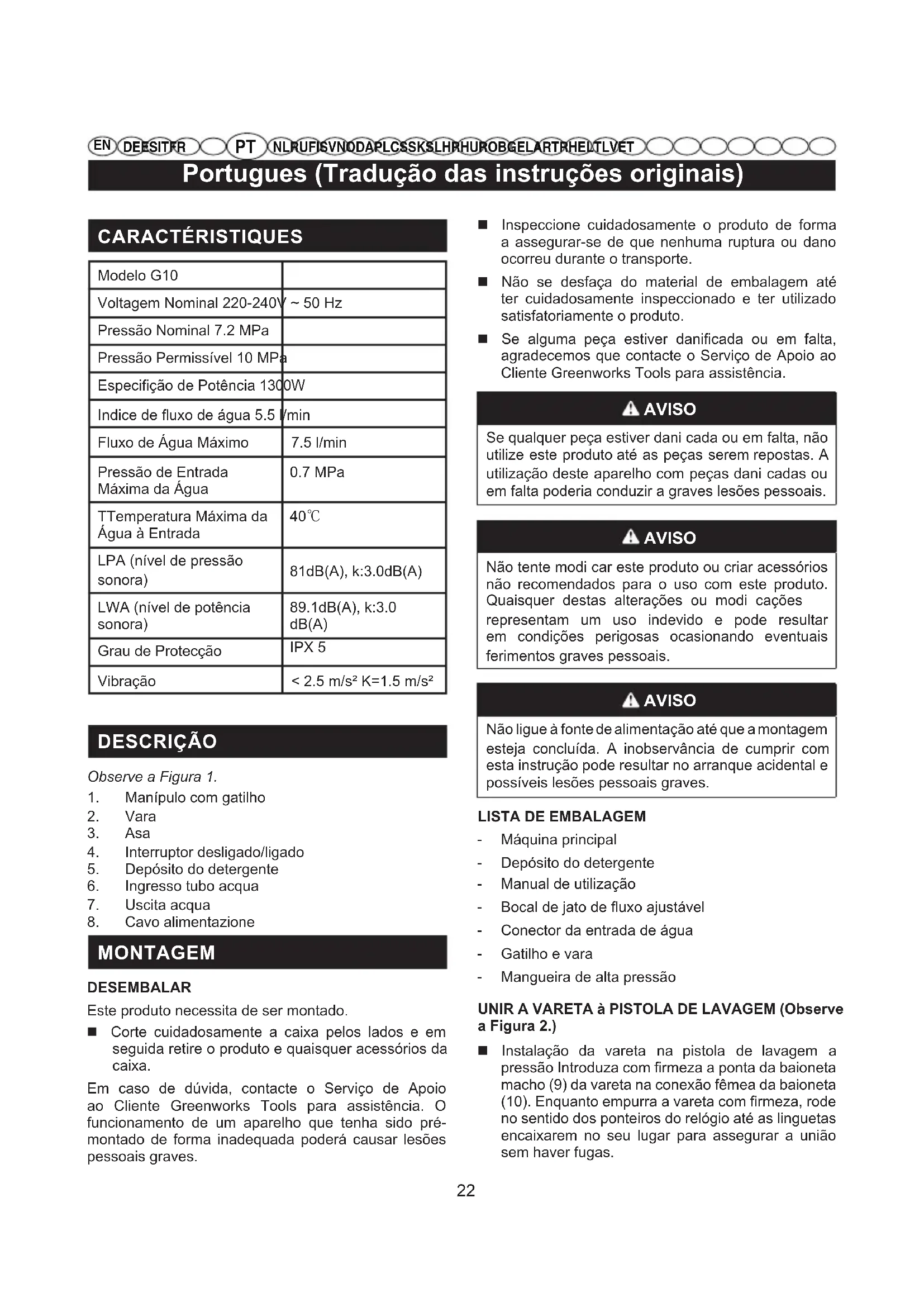

Portugues (Tradução das instruções originais)

CHARACTERISTIQUES

Modelo G10
Voltagem Nominal 220-240V ~ 50 Hz
Pressão Nominal 7.2 MPa
Pressão Permissível 10 MPa
Especiação de Potência 130 W
Indice de fluxo de água 5.5 /min
Fluxo de Água Maximo	7.5 l/min
Pressão de Entrada Maxima da Água	0.7 MPa
TTemperatura Maxima da Água à Entrada	40°C
LPA (nível de pressão sonora)	81dB(A), k:3.0dB(A)
LWA (nível de potência sonora)	89.1dB(A), k:3.0 dB(A)
Grau de Proteção	IPX 5
Vibração	< 2.5 m/s² K=1.5 m/s²

DESCRÊÇÄO

Observe a Figura 1.

Corte cuidadosamente a caixairos e em seguida retire o produits e quaisquer acessórios da caixa.

Em caso de duvida, contacte o Servico de Apoio ao Cliente Greenworks Tools para assistencia. O funciona de um aparelho que tenha sido premontado de forma inadequada poder acausar lesoes pessoas graves.

Inspeccione cuidadosamente o produit de forma a assegurar-se de que nenhuma ruptura ou dano ocorreu durante o transporte.
- Não se desfaça do material de embalagem até ter cuidadosamente inspeccionado e ter utilizes satisfatoriamente o produto.
Se alguma coisa estiver danificada ou em falta, agradecemos que contacte o Servico de Apoio ao Cliente Greenworks Tools para assistencia.

AVISO

Se qualquer peça estiver dani cada ou em falta, não utilizeze este produits até as peças serem repostas. Autilização deste aparecido com peças dani cadas ou em falta poderia conducir a graves lesões pessoas.

AVISO

Não tente modi car este produit ou Criar acessórios não recomendados para o uso com este produits. Quaisquer destas alterações ou modi cações representam um uso indevido e pode resultar em condições perigosas occasionando eventuais ferimentos graves pessoasis.

AVISO

Não ligue à fonte de alimentação às que a montagem estuja conclusária. A inobservança de cumprir com esta instrução pode resultar no arranque accidental e possiveis lesões pessoas graves.

LISTA DE EMBALAGEM

• Maquina principal
  Deposito do detergente
• Manual de'utilisation
  Bocal de jato de fluxo ajustavel
• Conector da entrada de agua
  Gatilho e vara
• Mangueira de alta pressao

UNIR A VARETA à PISTOLA DE LAVAGEM (Observe a Figura 2.)

Instalacao da vareta na pistola de lavagem a pressao Introduza com firmeza a ponta da baioneta macho (9) da vareta na conexao femea da baioneta (10).Enquanto empurra a vareta com firmeza, rode no sentido dos ponteiros do religio ate as linguetas encaixarem no seu lugar para assegurar a uniao sem haver fugas.

Portugues (Tradução das instruções originais)

MONTAGEM DO CONECTOR DA ENTRADA DE AGUA (Observe a Figura 3.)

Alinhe o conector com a entrada de agua.
Rode o conector no sentido dos ponteiros do relógio para garantir que está apertado.

OPERACION

Aplicações

Esta boa de lavar de pressao pode ser usada para as finalidades elencadas abaixo:

■ Remover sujidade e dolor de pisos, pátios de cimento e paredes.
■ Limpar carros, barcos, motocicletas, mobiliario exterior e barbecues.

CONEXão DA MANGUEIRA DE ALTA PRESSão COM O CABO DO GATILHO (Observe a Figura 4.)

Montagem

Empurre o conector (11) da mangueira de alta pressao no Conjunto (12) da pega do gatilho ate se encaixar.

Remoçao

■ Acione o botão de mola (13) e puxe a mangueira de alta pressão para fora do Concurrento.

LIGAR O FORNECIMENTO DE ÁGUA À MAQUINA DE LAVAR DE PRESSão (Observe a Figura 5.)

O fornecimento de agua deve provir de uma conduita de agua. NUNCA utilize agua quente ou agua proveniente de piscinas, lagos, etc. Para uma maior dificuldade de uso, recomenda-se uma mangueira com autoenrolamento (não fornecida).

NOTA: Se utilizes a mangueira de enrolamento automatico, assegure-se que a mangueira não fica encaracolada durante o uso, uma vez que pode causar danos à bomba.

ATENÇAO

Ao ligar o aparelho à rede fornecimento de agua (não à rede Pública de fornecimento de água potável), consulte os regulamentos locais dos organismos locais ou do fornecedor local de agua.

Para garantir de que não ocurre qualquer returno de contaminantes para a rede de agua, o aparecido não pode estar directamente ligado à rede Pública de fornecimento de água potavel.

Caso o aparelho sera ligado à rede de água potável, devem-se incorporar dispositivos de prevenção de returno de fl uxo ou fi xados aoSYSTEMA de fornecimento de agua. A instalação deve ser aceite pelos organismos locais ou pelo fornecedor de água e deve ser realizada por pessoalétrico qualiço. Os dispositivos de prevenção de returno de fl uxo devem seradequados as categorias de fl uidos ecemprimir com o requisito de evitar o retroprocesso em conformidade com a EN 60335-2-79:2009.

AVISO

Antes de ligar a mangueira de jardim à boaquina de lavar à pressão:

Faça correr a água pela mangueira durante 120segundos para limpar quaisquer restos na mangueira.
Verifique o filtro na entrada de agua.
Se o filtro estiver sujo, limpe-o antes de ligar a mangueira de jardim a�quina.

NOTA: Deve haver um minimum de 3 metros de mangueira sem limitacoes entre a entrada da区管委会 de lavar de pressao e a torneira do jardim.

Com a torneira do jardim completeness fechada, una a extremidade da mangueira de jardim ao conector roscado da torneira.

Portugues (Tradução das instruções originais)

USAR A PISTOLA INJECTORA (Observe a Figura 6.)

Para um maior controlo e segurar, mantenha sempre as vezes mais na pistola.

Aperte o gatilho (14) para operar a arruela de pressão.
Solte o gatilho para deter o fluxo de agua atraves do bocal.

Para acontear o bloqueio:

Pressione o botao de bloqueio (15) para a posicao ON (ligado).

Para desactivar o bloqueio:

■ Pressione o botão debloqueio para a posicao OFF (desligado).

USAR OS BOCAIS (Observe a Figura 7.)

ATENÇAO

NUNCA mude bocais sem engatar obloqueio na pistola injectora e NUNCA aponte a vara para o seu rosto ou o de outros.

Para conectar um bocal à vara:

Desligue a boaina de lavar a pressao e feche o fornecimento de agua. Carregue no gatilho para libertar pressao.
■ Engate o bloqueio na pistola injectora puxando para baixo o fecho até encaixar na ranhura.
Premere il tasto e insertire l'ugello nell'asta sono a chenon scatti n alla fessura.Faça c oincidir a claviha da Boca com o orificio quadrado.
- Rode o local para fazer a forma de pulverização.

ADICIONAR DETERGENTE À MAQUINA DE LAVAR DE PRESSão (Observe a Figura 8-9.)

Utilize apenas deterentes concebidos para máquinas de lavar à pressão; deterentes hométricos, acidos, alcalinos, lixivias, solventes, material inflamçavel ou soluções industriais podem danificar a bomba. Vários deterentes podem exigir uma mistura antes de serem usados.

Prepare a soluão de limpeza conforme as instruções indicadas na garrafa da soluão.

NOTA: Use um funil, se necessario, para impedir o derramamento acidental do detergente para fora do deposito. Se se derramar algoh detergente durante o

processo de enchimento, certifique-se que aunities esta limpa e seca antes de prosseguir.

PPara aplicar o sabao:

Derrame o detergente no deposito de detergente.
Installare il serbatoio del sapone sul grilletto della pistola.
Ligue a boa de lavar de pressao e pulverize o deterente numa superficie seca using jactos longos, iguais e sobrepostos. Para evaporar ricas, nao deixe que o detergente seque na superficie.

ARRANQUE E PARAGEM DA MAQUINA DE LAVAR À PRESSÃO (Observe a Figura 10.)

ATENCAO

Nãoxonha a bomba a travaHAR sem o fornecimento de agua conectado e ligado.

• Rode a mangueira de jardim e, em seguida, aperte o activador de alta pressao para aliviar a pressao de ar.Assim que surgir um fluxo de agua estavel,liberte o activador.
• Depois de se certificar que o interruptor se encontra na posicao OFF, conecte a maquina de lavar de pressao à fonte de alimentacao.
• Ajuste o interruptor para a posicao ON(I) (ligado) para ligar o motor.
  Rode a mangueira de jardim e, em seguida, aperte o gatilho de alta pressao.

MANUTENÇAO

AVISO

Ao realizar serviços de manutenção, use apenas peças de substituição identicas. O uso de quaisquer outras peças pode Criar perigo ou causar danos ao aparecido.

AVISO

Antes de inspeccionar, limpar, ou fazer manutenacao na MQquina, desligue o motor, aguarde que todas as peças moveris se immobilizem, e desligue a cha da fonte de alimentacao. O facto de nao seguir estas instruções pode causar graves lesoes pessoas ou danos a propriedade.

MANUTENÇAO GERAL

Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos é susceptivel de sofrer danos de

Portugues (Tradução das instruções originais)

variostipsode solventecomerciaisepoden serdanificadospelo seu uso.Usepanoslimpospararemovera sujidade,a poeira,o oleo,a gordura,etc.

AVISO

Nunca, em qualquer momento, deleixe que fluidos de travagem, petróleo, produits petrolíferos, oleos de perfuração, etc., entrem em contacto com as peças de plástico. Os produits químicos podem DAN car, entraquecer ou destruir o plástico, o que pode resultar em ferimentos graves. Apenas as peças que são indicadas na lista de peças se destinam a ser reparadas ou substituidas pelo cliente. Todas as outras peças devem ser substituidas num centro de assistência autorizzato.

SUBSTITUÇÃO DO CABO DE ALIMENTação

Caso sera necessária a substituição do cabo de alimentação, tal deve ser efectuada por um centro de assistência autorizada de modo a fazer perigos de segurar.

MANUTENÇA O DO BOCAL (Observe a Figura 11.)

A pressão excessiva da bomba (uma sensação de impulso quando se pressiona o gatilho) pode ser o resulto de um bocal sujo ou obstruido.

Desligue a boaina de lavar de pressao.
Desligue a boaina de lavar a pressao e feche o fornecimento de agua. Carregue no gatiinho para libertar pressao.
Retire o bocal da vara.

NOTA: Nunca aponte a vara pulverizadora para o seu rosto.

• Usando um clipe de papel endireitado ou uma ferramenta de limpeza do bocal, liberte quaisquer objectos estranhos que estejam a obstruir ou restringir o bocal.
• Usando una mangueira de jardim, limpe/engaque os detritos do bocal.
  Volte a conectar o bocal à vara.
  Ligue o fornecimento de agua.

ARMAZENAMENTO DA MAQUINA DE LAVAR A PRESSão

Armazene-a numa area seca e coberta sem geada ondeo tempo não a possa danificar. Esvazie sempre a agua da pistola injectorda mangueira e da bomba.

NOTA: Recomenda-se o uso de um protector da bomba para prevenir danos causados pelo tempo frio durante o armazenamento nos mezes do Inverno.

ELIMINAÇÃO

Esta marca indica que este produto não deve ser eliminado juntamente com outros resíduos homédicos em toda a UE. Para prevenir possíveis danos para o ambiente ou a Saúde humana derivados da eliminação não controlada de resíduos, recicções responsavelmente para promover a reutilização sustentavel de recursos materiais. Para devolver o seu aparecido uso, agradecemos que utilize os sistemas de recolha e devoluçao ou contacte o agente ond o produits foi comprado. Eles podem fazer com este produto para procederem a uma reciclagem segura para o ambiente.

A politica de garantia da Greenworks Tools para miguiinas de bricolagem

PERIODO DE GARANTIA

Todas as máquinas novas da Greenworks Tools são fornecidas com 2 anos de garantía para as peças e o trabalho a partir da data de compra original. Esta disponible uma garantía de 30 dias para as máquinas de uso profissional,azo que as ferramentas da Greenworks Tools são concebidas principalmente para ser realizadas por consumidos de bricolagem.

Esta garantia não é transmissivel.

LIMITAÇÖES

Esta garantia apenas se aplica a peças/components defeituos os não cobre as reparacoes devido ao segunte:

1. Desgaste habitual
2. A afinação ou ajuste
3. O dano causado por um manuseamento inadequado/abuso/mau, uso/negligência.
4. O sobreaquecido devido a falta de manutenção.
5. O dano devido a que os acessórios/fixações se desapertaram / soltaram por culpa de uma falta de manutenção.
6. O dano causados por una limpeza com agua.
7. As máquinas assistidas ou reparadas por um centro de assistência não autorizzato pela Greenworks Tools.
8. Les outils assemblés ou régles de maniere incorrecte.
9. O dano causado por um uso inadequado daquina.
10. O dano causado por um mau acondicionamento para o inverno (lavagem à pressão)
11. A garantia não costuma cobrir os elementos considerados peças consumíveis, incluindo, entre outros, o seguido:

1. Alguns Produtos podem conter componentes como motores ou transmissões de um fabricante alternatively; estés elementos estarão sujeitos àpoliticala garantia do fabricante correspondente exceto nos casos em que a Greenworks Tools Europe GmbH acorde assumir qualquer reclamação fora do periodo de garantia?), fabricante.
2. Os artigos de segunda não está cobertos pela presente política de garantia.
3. A colocação de peças sobressalentes ou componentes adioníais não fornecidos nem autorizados pela Greenworks Tools Europe GmbH.

Garantia

Para solicitar uma garantia sobre qualquer produto coberto por esta的政治a é necessario aparecer a prova de compra original. O comprovativo do cartao decreto não constitui uma prova de compra sufficiente. Em primeiro lugar, em caso de garantia, o consumidor deve devolver o produits no local original onde o comprou com a sua prova de compra. A这其中 sera enviada para as nossas instalacoes de servicei centrais,onde sera feita uma inspecao.Caso se descubra que a这其中 sera reparada e enviada de volta para o endereço do consumidor sem qualquer custo. As às vezes que custem menos de 100 €, incluindo os impostos de vendas, costumam ser substituidas.

Se, nas instalacoes de service centrais se descobrir que a boaquina não tem qualquer falha, sera avisado o consumidor que tem de pagar o custo da reparacao.

Esta的政治a de garantia está sujeita a alteracoes periodicas para se adaptar as necessidades de novos produits. Estara disponible uma copia da ultima的政治a e garantia em www.greenworkstools.eu

Nome e endereço da personne autorizada a compilar o dossier专业技术:

Nome: Peter Soderström

Endereço: Hjortronvagen 3, 555 93 Jönköping, Sweden

Pelo presente declaramos que o produit

Categoria . Maquina pa ra Lavagem a Alta Pressao

Modelo G10

Número de série Ver etiqueta de classificacao do produits

Ano de construcao . Ver etiqueta de classificacao do produits

■ se encontrar em conformidade com as provisões relevantes da Directa sobre Maquinas
■ se encontrar em conformidade com as provisões das outras seguições Directivas EC MD Machinery Directive 2006/42/EC

2014/30/EU (Directiva EMC), e

2000/14/EC (directiva sobre ruido) incluindo modificacoes(2005/88/EC)

Além disso, declaramos que
■ as seguientes (partes/cláusulas de) normas harmonizadas europeias foram realizadas EN 60335-2-79

EN 60335-1
EN 62233
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
EN ISO 3744

Nivel de potência sonora medido LWA: 89.1 dB(A)

Nível de potência sonora garantido LWA: 93 dB(A)

Método de avaliação de conformidade para o anexo V/Diretiva 2000/14/CE&2005/88/CE.

Local, data: Changzhou, 22/07/2016

Assinatura: Ted Qu Haichao(BEng, C

Diretor de Qualidade

Ted qu

Fabrikant: Changzhou Globe Co., Ltd.
