BRUKSANVISNING G10 GREENWORKS

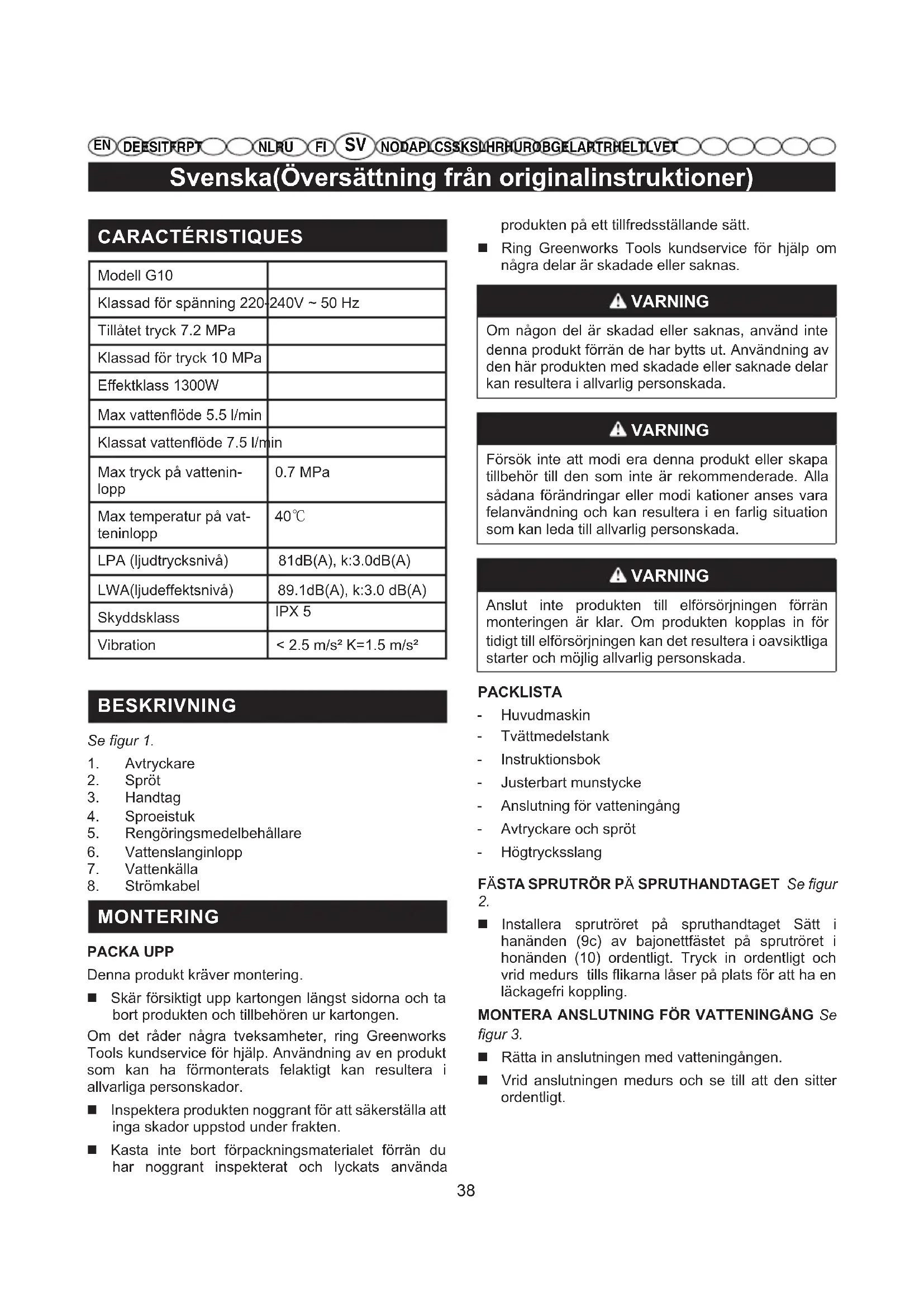

Svenska(Oversätting frän originalinstruktioner)

CHARACTERISTIQUES

Modell G10
Klassad für spänning 220	240V ~ 50 Hz
Tillåtet tryck 7.2 MPa
Klassad für tryck 10 MPa
Effektklass 1300W
Max vattenflöde 5.5 l/min
Klassat vattenflöde 7.5 l/min
Max tryck på vattenin-lopp	0.7 MPa
Max temperatur på vatteninlopp	40°C
LPA (ljudtrycksnivå)	81dB(A), k:3.0dB(A)
LWA(ljudeffektsnivå)	89.1dB(A), k:3.0 dB(A)
Skyddsklass	IPX 5
Vibration	< 2.5 m/s² K=1.5 m/s²

BESKRIVNING

Sefigur1.

1. Avtryckare
2. Spröt
3. Handtag
4. Sproeistuk
5. Rengöringsmedelbehállare
6. Vattenslanginlopp
7. Vattenkalla
8. Strömkabel

MONTERING

PACKA UPP

Denna Produkt kräver montering.

Skär forsiktigt upp kartongen langst sidorna och tabortprodukten och tillbehören urkartongen.
Om det rader nagra tveksamheter, ring Greenworks Tools kundservice for hjalp. Anvanding av en produit som kan ha formonterats felaktigt kan resulteda i allvarlga personskador.
Inspekteraprodukten noggrant for att sakerstalla att inga skador uppstod under frakten.
Kasta inte bort forpackningsmaterialet forrän du har noggrant inspekterat och lyckats anvanda

produkten på ett tillfredsställande satt.

Ring Greenworks Tools kundservice for hjalp om nagra delar ar skadade aller saknas.

A VARNING

Om nçagon del ār skadad eller saknas, använd inte denna produkt Förän de har bytts ut. Användning av den HARprodukten med skadade eller saknade delar kan resultera i allvarlig persorskada.

A WARNING

Försök inte att modi eraenna produit eller skapa tillbehör till den som inte är rekommenderade. Alla södana Förändringar eller modi kationer anses vara felanvändning och kan resultera i en farlig situation som kan leda till allvarlg personskada.

VARNING

Anslut inte Produkten till elforsörjningen fällrän monteringen ar klar. Om Produkten kopplas in for tidigt till elforsörjningen kan det resultera i oavsiktliga starter och mögil allvarlig persanskada.

PACKLISTA

Huvudmaskin
Tvattmedelstank
Instruktsbok
- Justerbart munstycke
- Anslutning for vatteningang
- Avtryckare och spröt
- Hogtrycksslang

FÄSTA SPRUTRÖR PÄ SPRUTHANDTAGET Se figur 2.

• Installera sprutröret på spruthandtaget Sätt i hanänden (9c) av bajonettfästet på sprutröret i honänden (10) ordentlich. Tryck in ordentlich och vrid medurs tills flikarna laser på plats für att ha en lackagefri koppling.

MONTERA ANSLUTNING FÜR VATTENING AG Se. figur 3.

Ratta in anslutningen med vatteningangen.
Vrid anslutningen medurs och se till att den sitter ordentligt.

Svenska(Oversätting frän originalinstruktioner)

ANVÄNDNING

Användningsområden

Denna hogtryckstvatt kan anvandas i foljande syften:

Tabortsmutsochmogelfranterrasser, cementuteplatser ochvaggar.
■ Rengöring av bilar, batar, motorcyklar, utomhusmobler och grillar.

AN SLUTA HOGTRYCKSSLANGEN TILL SPRUTHAND-TAGET (Se figur 4.)

Passa in

Tryck in anslutningen (11) for hogtrycksslangen i faspet (12) pa avtryckaren tills den sitter.

Ta bort

Aktivera knappen (13) och dra ut hogtrycksslangen ur faspet.

ANSLUTA VATTENTILLFÖRSEL TILL HÖGTRYCK-STVÄTTEN (Se figur 5.)

Vattenforsorjningen maste komma franett vattenledning. Anvand ALDRIG varmt vatten ellervatten fran dammar, sjoar, etc. For enkel anvandingrekommenderar vi en sjalvupprullande slang (medfoljer inte).

NOTERA: Vid användning av den självihoprullande slangen, kontrollera att slangen inte klams under användning eftersom detta kan orsaka skada pa pumpen.

FORSIKTIGHET

Följ de lokala reglerna vid inkoppling av encheten till vattenforsörjningen (inte det allmanna dricksvattennätet). For att sakerställa att det inte sker nagot Åter öde av kontaminerat vatten till vattenforsörjningen fär inte encheten anslutas direkt till det allmanna dricksvattennätet.

Om erhehen koppla till dricksvattenforsörjning maste en backventil monteras.

Installationen skagodkannas av de lokala myndigheterna aller vattenleverantoren och skutforas av professionell teknikpersonal. Backventilen skavara anpassad for de aktuella vatskekategoriernaoch folja kraven i EN 60335-2-79 for att forhindra aterforsel av vatten.2009.

WARNING

Stäng alltid av huvudströmbrytaren nar maskinen lamnas övervakad.

A VARNING

Felaktiga förlängningskablar kan innebära fara Om förlängningskabel används skä den vara anpassad für utomhusbruk och kontakten maste hallas torr och skä inte ligga på marken. Vi rekommenderanvändning av kabelvinda som haller kontakten minst 60 mm ovan marken.

Innan tradgårdsslangen ansluts till högtryckstvatten:

Spola vatten genom slangen i minst 120 sekunder for att ta bort skrapi slangen.
■ Inspektera Itré i vattenintaget.
- Om Itret ar skadat sca maskinen inte anvandas forrän Itret har bytts ut.

NOTERA: Det maste nnas minst 3 meter ohindrad slang mellan hogtrycksvattens intag och tradgardsuttaget.

■ Anslutänden av tradgårdsslangen till den gangade snabbkopplingen med tradgårdsuttaget helt avstängt.

ANVANDA SPOLHANDTAGET (Se figur 6.)

För basta kontroll och sakerhet skal alltid bada händerna hallas pa spelhandtaget.

Tryck pa avtryckaren (14) for att anvanda hogtryckstvatten.
Slapp upp avtryckaren for att stoppa vattenstralen fran munstycket.

Aktivera laset:

For frigöringsknappen (15) till laget ON.

Avaktivera Iaset:

För frigöringsknappen till laget OFF.

ANVANDAMUNSTYCKENA (Sefigur7.)

FORSIKTIGHET

BytALDRIG munstycke utan att lasa laset pa spelhandtaget och rikta ALDRIG sproloret mot ditt ansikte aller sma fjadrar som kan skjuta ut munstycket med kraft. Attinte foljaenna uppmaning kan orsaka personskada.

Svenska(Oversätting frän originalinstruktioner)

Anslutett munstycke till sproloret:

Stang av hogtryckstvatten och stang av vattenforsorjningen. Tryck in avtryckaren for att slappa ut vattentrycket.
Lás spelhandtaget genom att trycka ned pá lasknappen tills den klickar fast i halet.
Tryck pa knappen och satt im munstychet i skaftet tills den klickar pa plats. Ratta in stiftet pa munstychet med det fyrkantiga halet.
Vrid munstyetck for att justera stralens form.

TILLSÄTTA RENGÖRINGSMEDEL TILL HÖGTRYCKSTVÄTTEN (Se figur 8-9.)

Använd endast rengöringsmedel som ar utvecklade for användning i hogtryckstvättar. Hushällsmedel, syror, alkaliner, blekningsmedel, losningsmedel, brännbara material och industrimedel kan skada pumpen. Många rengöringsmedel kan kräva utblandning fore anvan ning.

Forbered en rengöringslösning,enligt instruktionerna pa flaskan.

NOTERA: Använd en tratt, om det behövs, für att undvika oavsiktligt spillutanfor tanken. Om rengöringsmedel spills under pafyllingen ske encheten rengöras och torkas innan du kan gā vidare.

Applicera rengöringsmedel:

Häll rengöringsmedel i rengöringsmedelstanken.
Installeratvälbehällarenpáavtryckarreglaget.
Starta hogtryckstvatten och spruta rengöringsmedel paentorr yta med länga, jämna och overlappende rörelser. Förattundvikarander, latinte rengöringsmedlet torka paytan.

STARTA OCH STANNA HÖGTRYCKSTVÄTTEN (Se figur 10.)

A FÖRSIKTIGHET

Kör inte pumpen utan att ha vattenförsörjning pääslagen till encheten.

Satt pa vattnet i tradgardsslangen och tryck in avtryckaren for att slappa ut lufttrycket. Slapp avtryckaren naren stadig strom av vattenkommen.
■ Anslut hogtryckstvatten till elforsorjningen after att ha kontrollerat att strombrytaren star i AV-lage.
Stall brytaren i lage ON (I) for att starta motorn.
Satt pa vattnet i tradgårdsslangen innan du trycker pa avtryckaren.

UNDERHÄLL

A VARNING

Använd endast identiska utbytesdelar vid service.
Användning av andra delar kan orsaka fara eller produktskada.

WARNING

Stäng av motorn och vanta tills alla delar har stannat, och koppla bort elförsörjningen, innan inspektion, rengöring erler service av maskinen pabörjas. Att inte folja ovanstäende varning kan resultera i allvarlig personskada eller egendomsskada.

GENERELLT UNDERHALL

Undvik att använda losningsmedel vid rengöring av plastdelar. De esta plaster ár kánsliga für skador vid användning av olika typer av kommersiella losningsmedel och kan skadas om sādana används. Använd en ren och torr trasa for att ta bort smuts, damm, olja, fett, etc.

A VARNING

Lat aldrig bromsvatska, bensin, oljebaserade produiter, intrangande oljor, etc., komma i kontakt med plastdelarna. Kemikalier kan skada, forsvaga aller forstora plaster och det kan resultedera i allvarlig personskada. Enbart delar som star med pa listen over delar ar tankta att kunna repareras aller bytas ut av kunden. Alla andra delar sca bytas ut av ett auktoriserat servicecenter.

BYTA UT ELSLADDEN

Om elsladden behöver bytas ut maste detta goras av ett auktoriserat servicecenter for att undvika möjiga sakerhetsrisker.

UNDERHÄLL AV MUNSTYCKEN (Se figur 11.)

Forhigt pumptryck (en pulserande kansla vid intryck- ning av avtryckaren) kan resultera i ett igensatt ell er smutsigt munstycke.

Koppla bort hogtryckstvatten.
Stängavhogtryckstvattenochstang a v vattenforsörningen. Tryck in avtryckaren for att slappa ut vattentrycket.
Ta bort munstycket fran spolroret.

NOTERA: Rikta aldrig sproloret mot ditt ansikte.

Använd et t utdraget papper sgem el ler et t rengöringsverktyg for munstycken for att ta bort

Svenska(Oversätting frän originalinstruktioner)

material som har satt igen munstycket.

■ Använd en tradgårdsslang für att spola bort skräp ur munstyetck.
Satt tillbaka munstyetck pa spolroret.
Satt pa vattentillforseln.

FORVARA HOGTRYCKSTVÄTTEN

Förvara på ett torrt, övertäckt och frostfritt område)där veder och vind inte kan skadaprodukten. Töm alltid ut vatten frän spelhandtag, slang och pump.

NOTERA: Användning av pumpskydd är rekommenderat for att undvika att kallt vader skadar pumpen vid forvaring over vintermanaderna.

AVYTTRING

Denna marketing indikerar att den har Produkten inte sca kastat med ovriga hushaillssopor inom EU. For att forhindra mojlig skada pa natur och manniska fran okontrollerad sophantering ske denna produit atervinnas ansvarsfullt for att underlatta ateranvandningen av materialresurser. For att returnera din produit, anvand atervinningscentraler erler kontakta saljaren dar Produkten koptes. De kan ta hand om Produkten och atervinna den pa ett sakert satt.

ANMERKNING: När du bruker denen slangen, kontroller at slangen ikke klemmes under bruk for det kan före til skader på pumpen.

FORSIKTIG

Paforing av vaskemiddel:

Stäng alltid av huvudströmbrytaren nar maskinen lamnas övervakad.

ADVARSEL

Felaktiga förlängningskablar kan innebära fara Om förlängningskabel används skä den vara anpassad für utomhusbruk och kontakten maste hallas torr och skä inte liggaa marken. Vi rekommenderanvändning av kabelvinda som haller kontakten minst 60 mm oven marken.

Alla nya Greenworks Tools verktyg garanteras i 2 ar gallande delar och sammansätting frän ursprungligt inköpsdatum. Det finns en 30 dagars garanti for maskiner som anvands yrkesmaggibt eftersom Greenworks Tools ar primät designade for använding av hobbykonsumerter. Denna garanti kan inte overlatas.

BEGRANSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och tacker inte reparacioner på grund av:

1. Normal slitage.
2. Regelbundet unterhalb och justering
3. Skada som uppkommen pa grund av felaktig hantering/vanvard/ missbruk eller forsummelse.
4. Überhetting na grund av uteblivet unterhalb.
5. Skada pā grund av att fästen/lasanordningar blivit lösə/har lossnat pā grund av uteblivet unterhall.
6. Skada orsakad av rengöring med vatten
7. Maskiner dar unterhals-ller reparationsarbete har utforts av iche auktoriserat servicecenter for Greenworks Tools.
8. Maskiner som har monterats aller justerats felaktigt.
9. Skada pa grund av felaktig anvandning av maskinen.
10. Skada pà grund av felaktig vinterforvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och forbrunningsdilar tomfattas normalt inte av garantin, inklusive utan begränsning:

12. Batterier

13. Strömkablart
14. Blad och bladanslutning
    Remmar
15. Filter

16. Chuckar och verktygshällare

17. Vissaprodukter kan innehälla komponenter som motorer, växellådör erller liknande frän andra tilverkare. Sādana komponeter om fattas av respektive tilverkares garanti Förutom à Greenworks Tools Europe GmbH samtycker till att hantera eventuella krav som liggerutanfor ovannämnda tilverkares garantiperiod.

18. Begagnade varor omfattas inte av denna garanti.

19. Använding av reservdilar, utbytesdelar erer ytterligare komponenter som inte levererats aller godkänts av Greenworks Tools Europe GmbH.

Garanti

För garantikrav für nàgon produit enligt denna garanti krávs bevis på ursprungligt inköp. Kredit-/betalkortvarsdrag gäller inte som inköpsbevis. I Första skedet av ett garantikrav ska kunden returnera produkten till den ursprungliga inköpsplatsen tillsammans med inköpsbevis. Maskinen skickas till var centrala serviceanlaggning for inspektion. Om maskinen befinsvara felaktig repareras den och skickas tillbaka till kundens adress utan nàgon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om var centrala serviceanlaggning inte finner att maskinen ar felaktigkommen kunden att meddelas vad deras kostnad blir for reparationen.

Denna garanti kan andras fran tid till annan av hansyn til behov gallande nyaprodukter. En kopia av senaste garantin finns tillganglig pa www.greenworkstools.eu.

Greenworks Tools garantibetingelser for gjar-det-selv-maskiner

GARANTIPERIODE

Имя: Peter Söderström

Ampec: Hjortronvagen 3, 555 93 Jonkoping, Sweden

HaToaM Mb3aBnem,TO daHHbI npOdyKT

Kateropn 3NEKTPNueCKM MoIuK BbICOKOTo DABJIHNA

MoIeJIb G10

3aBODCKoHomep Cm.nacnOpTHyU Ta6nUky npOdyKta

Tod BbInycka Cm.nacnopTHyo Ta6nUky npOdykTa

COOTBeTCTByeT BcEM BaXHeIIM NIOJKeHnM DInpeKTHBbl NO MExaHnueckomy o6OpydoBaHnIO

COOTBETCTBYET BCEM NOLOXKeHNm CNeIyUOuNX DnpeKtNB EC

Namn på och adress till personen som är auktoriserad att sammanställa den teniska filen:

Namn: Peter Soderström

Adress: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Härmed deklarerar vi att Produkten

Kategori Hogtryckstvatt

Modell G10

Överensstämmer med de relevanta villkoren i Maskindirektiv
Överensstämmer med villkoren i följande övriga EC-direktiv

2014/30/EU (EMC-direktiv) och

2000/14/EC (bullerdirektiv) inklusive Förändringar (2005/88/EC)

Dessutom deklarerar vi att

■ foljande (delar/klausuler av) europeiska harmoniserade standarder har tillampats EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Uppmatt ljudeffektsnivå LWA: 89.1 dB(A)

Garanterad ljudeffektsnivå LWA: 93 dB(A)

Metod for bedömming enligt Bilaga V/ Direktiv 2000/14/EG&2005/88/EG

Ort, datum: Changzhou, 22/07/2016

Signatur: Ted Qu Haichao (B

kvalitetsansvarig
