BRUKSANVISNING G50 GREENWORKS

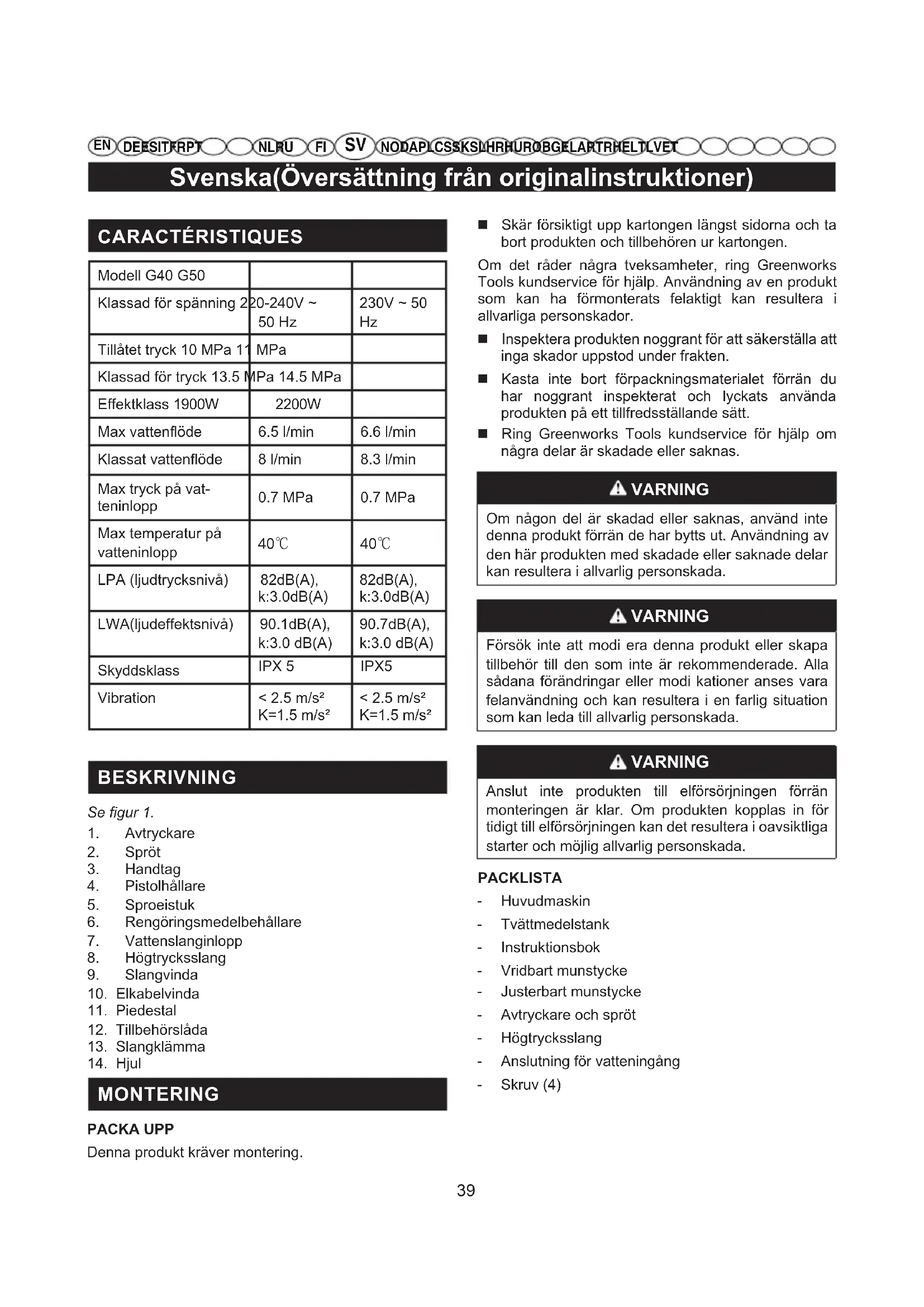

Svenska(Oversätting frän originalinstruktioner)

CHARACTERISTIQUES

Modell G40 G50
Klassad für spänning 2	20-240V ~ 50 Hz	230V ~ 50 Hz
Tillåtet tryck 10 MPa 1'	MPa
Klassad für tryck 13.5 MPa	MPa 14.5 MPa
Effektklass 1900W	2200W
Max vattenflöde	6.5 l/min	6.6 l/min
Klassat vattenflöde	8 l/min	8.3 l/min
Max tryck på va t-teninlopp	0.7 MPa	0.7 MPa
Max temperatur på vatteninlopp	40°C	40°C
LPA (ljudtrycksnivå)	82dB(A), k:3.0dB(A)	82dB(A), k:3.0dB(A)
LWA(ljudeffektsnivå)	90.1dB(A), k:3.0 dB(A)	90.7dB(A), k:3.0 dB(A)
Skyddsklass	IPX 5	IPX5
Vibration	< 2.5 m/s2K=1.5 m/s2	< 2.5 m/s2K=1.5 m/s2

BESKRIVNING

Sefigur1.

1. Avtryckare
2. Spröt
3. Handtag
4. Pistolhällare
5. Sproeistuk
6. Rengöringsmedelbehällare
7. Vattenslanginlopp
8. Hogtrycksslang
9. Slangvinda
10. Elkabelvinda
11. Piedestal
12. Tillbehörslåda
13. Slangklämma
14. Hjul

MONTERING

PACKA UPP

Denna Produkt kräver montering.

Skär forsiktigt upp kartongen langst sidorna och tabortprodukten och tillbehoren urkartongen.
Om det rader nagra tveksamheter, ring Greenworks Tools kundservice for hjalp. Anvandning av en produit som kan ha formonterats felaktigt kan resultera i allvarliga personskador.
Inspekteraprodukten noggrant for att sakerstalla att inga skador uppstod under frakten.
Kasta inte bort forpackningsmaterialet forran du har noggrant inspekterat och lyckats anvanda produiten på ett tillfredsställande satt.
Ring Greenworks Tools kundservice for hjalp om nagra delar ar skadade aller saknas.

WARNING

Om nāgon del ār skadad aller saknas, använd inteenna produit Förän de har bytts ut. Användning av den harprodukten med skadade aller saknade delar kan resultera i allvarlig personskada.

A WARNING

Försök inte att modi eraenna produitller skapa tillbehör till den som inte ar rekommenderade. Alla sádana Förändringar eller modi kationer anses vara felanvändning och kan resultera i en farlig situation som kan leda till allvarlg persorskada.

A VARNING

Anslut inte Produkten till elforsörjningen fällrän monteringen ar klar. Om Produkten kopplas in fortidigt till elforsörjningen kan det resultera i oavsiktliga starter och mögil allvarlig persorskada.

PACKLISTA

Huvudmaskin
Tvattmedelstank
- Instruktsbok
Vridbart munstycke
- Justerbart munstycke
- Avtryckare och spröt
Hogtrycksslang
- Anslutning for vattening
- Skruv (4)

Svenska(Oversätting frän originalinstruktioner)

FÄSTA SPRUTRÖR PÄ SPRUTHANDTAGET Se figur 2.

■ Installera sprutröret på spruthandtaget Sätt i hanänden (13) av bajonettfästet på sprutröret i honänden (14) ordentlich. Tryck in ordentlich och vrid medurs tills fikarna laser på plats für att ha en lackagefri koppling.

MONTERA PISTOLGREPPET Se figur 3.

Tryck in pistolgreppet enlicht bilden tills den laser papi plats.

MONTERA ANSLUTNING FÜR VATTENING AGS Figur 4.

Ratta in anslutningen med vatteningangen.
Vrid anslutningen medurs och se till att den sitter ordentigt.

MONTERA PIEDESTAL Se figur 5.

Ratta in piedestal och skruvar med halen.
Sattiskruven och vrid medurs med skruvmejsel tills skruven sitter ordentlich.

ANVÄNDNING

Användningsområden

Denna hogtryckstvatt kan anvandas i foljande syften:

Tabortsmutsochmogelfranterrasser, cementuteplatser ochvaggar.
■ Rengöring av bilar, batar, motorcykar, utomhusmobler och grillar.

AN SLUTA HOGTRYCKSSLANGEN TILL SPRUTHAND-TAGET (Se figur 6.)

Passa in

Tryck in anslutningen (17) for hogtrycksslangen i fastet (18) pa avtryckaren tills den sitter.

Ta bort

Aktivera knappen (19) och dra ut hogtrycksslangen ur fester.

ANSLUTA VATTENTILLFÖRSEL TILL HÖGTRYCK-STVÄTTEN (Se figur 7.)

Vattenforsorjningen maste komma franett vattenledning. Anvand ALDRIG varmt vatten ellervatten fran dammar, sjoar, etc. For enkel anvandingrekommenderar vi en sjalvupprullande slang (medfoljer inte).

NOTERA: Vid användning av den självihoprullande slangen, kontrollera att slangen inte klams under användning eftersom detta kan orsaka skada pa pumpen.

FORSIKTIGHET

Följ de lokala reglerna vid inkoppling av encheten till vattenforsörjningen (inte det allmanna dricksvattennätet). For att sakerställa att det inte sker nagot Åter öde av kontaminerat vatten till vattenforsörjningen fär inte encheten anslutas direkt till det allmanna dricksvattennätet.

Om erhehen koppla till dricksvattenforsörjning maste en backventil monteras.

Installationen skagodkannas av de lokala myndigheterna aller vattenleverantoren och skutforas av professionell teknikpersonal. Backventilen skavara anpassad for de aktuella vatskekategorierna och folja kraven i EN 60335-2-79 for att forhindra aterforsel av vatten.2009.

A VARNING

Stang alltid av huvudstrombrytaren nar maskinen lamnas oovvakad.

A VARNING

Felaktiga frolängningskablar kan inebära fara Om frolängningskabel används ska den vara anpassad für utomhusbruk och kontakten maste hallas torr och ska inte ligga på marken. Vi rekommenderanvändning av kabelvinda som haller kontakten minst 60 mm ovan marken.

Innan tradgårdsslangen ansluts till hogtryckstvatten:

Spola vatten genom slangen i minst 120 sekunder for att ta bort skrap i slangen.
Inspekteral tret i vattenintaget.
- Om ltre ar skadat sca maskinen inte anvandas forran ltre har bytts ut.

NOTERA: Det maste nnas minst 3 meter ohindrad slang mellan hogtrycksvattens intag och tradgardsuttaget.

■ Anslutänden av tradgårdsslangen till den gangade snabbkopplingen med tradgårdsuttaget helt avständt.

ANVANDA SPOLHANDTAGET (Se figur 8.)

För basta kontroll och sakerhet skaa alltid bada händerna hallas pa spelhandtaget.

Tryck pa avtryckaren (20) for att anvanda hogtryckstvatten.
Slapp upp avtryckaren for att stoppa vattenstralen fran munstycket.

Svenska(Oversätting frän originalinstruktioner)

Aktivera Iaset:

For frigöringsknappen (21) till laget ON.

Avaktivera Iaset:

For frigöringsknappen till laget OFF.

ANVANDAMUNSTYCKENA (Sefigur 9.)

FÖRSIKTIGHET

BytALDRIG munstycke atan att lasa laset pa spelhandtaget och rikta ALDRIG spolret mot ditt ansikte eller mot andra. Snabbanslutningsringen innehaller sma fjadrar som kan skjuta ut munstycket med kraft. Att inte foljaenna uppmaning kan orsaka persorskada.

Anslut ettt munstycke till sproloret:

Stang av hogtryckstvatten och stang av vattenforsorjningen. Tryck in avtryckaren for att slappa ut vattentrycket.
Lás spelhandtaget genom att trycka ned pá lasknappen tills den klickar fast i halet.
Tryck pa knappen och satt i munstyetck i skaftet tills den klickar pa plats. Ratta in stiftet pa munstyetck med det fyrkantiga halet.
Vrid munstucket for att justera strålens form.

TILLSÄTTA RENGÖRINGSMEDEL TILL HÖGTRYCKSTVÄTTEN (Se figur 10-11.)

Använd endast rengöringsmedel som ar utvecklade for användning i högtryckstvattar. Hushällsmedel, syror, alkaliner, blekningsmedel, losningsmedel, brännbara material och industrimedel kan skada pumpen. Många rengöringsmedel kan krva utblandning fore anvan ning.

Forbered en rengöringslösning,enligt instruktionerna pa flaskan.

NOTERA: Använd en tratt, om det behövs, für att undvika oavsiktigt spill utanfor tanken. Om rengöringsmedel spills under pafyllingen ske encheten rengöras och torkas innan du kan gā vidare.

Applicera rengöringsmedel:

Häll rengöringsmedel i rengöringsmedelstanken.
Installera tvalbehallaren pa avtryckarreglaget.
Starta hogtryckstvatten och spruta rengöringsmedel paentorr yta med länga, jämna och overlappende rörelser. Förattundvikarander, latente rengöringsmedlet torka paytan.

STARTA OCH STANNA HÖGTRYCKSTVÄTTEN (Se figur 12.)

FORSIKTIGHET

Kör inte pumpen utan att ha vattenförsörjning pascalgen till encheten.

Satt pa vattnet i tradgardslangen och tryck in avtryckaren for att slappa ut lufttrycket. Slapp avtryckaren naren stadig strom av vattenkommen.
■ Anslut hogtryckstvatten till elforsorjningen after att ha kontrollerat att strombrytaren star i AV-lage.
Stall brytaren i lage ON (I) for att starta motorn.
Satt pa vattnet i tradgårdsslangen innan du trycker pa avtryckaren.

UNDERHÄLL

WARNING

Använd endast identiska utbytesdelar vid service. Användning av andra delar kan orsaka fara aller produktskada.

WARNING

Stäng av motorn och vanta tills alla delar har stannat, och koppla bort elforsörjningen, innan inspektion, rengöring eller service av maskinen pabörjas. Att inte folja ovanstaende varning kan resultedera i allvarlig personskada eller egendomsskada.

GENERELLT UNDERHALL

Undvik att använda losningsmedel vid rengöring av plastdelar. De esta plaster ár kánsliga for skador vid användning av olika typer av kommersiella losningsmedel och kan skadas om sádana används. Använd en ren och torr trasa for att ta bort smuts, damm, olja, fett, etc.

A VARNING

Låt aldrig bromsvätska, bensin, oljebaserade produiter, inträngande oljor, etc., komma i kontakt med plastdelarna. Kemikalier kan skada, försvaga eller forstöra plaster och det kan resultera i allvarlig personskada. Enbart delar som star med på listen over delar ar tänkta att kunna repareras erler bytas ut av kunden. Alla andra delar sca bytas ut av ett auktoriserat servicecenter.

Svenska(Oversätting frän originalinstruktioner)

BYTA UT ELSLADDEN

Om elsladden behöver bytas ut maste detta goras av ett auktoriserat servicecenter for att undvika möjiga sakerhetsrisker.

UNDERHALL AV MUNSTYCKEN (Se figur 13.)

Forhigt pumptryck (en pulserande kansla vid intryckning av avtryckaren) kan resulteda i ett igensatt ellsmutsigt munstycke.

Koppla bort hogtryckstvatten.
Stängavhogtryckstvattenochstang av vattenforsörningen. Tryck in avtryckaren for att slappa ut vattentrycket.
Ta bort munstycket fran spolroret.

NOTERA: Rikta aldrig spolorret mot ditt ansikte.

Använd et t utdraget papper sgem el ler et t rengöringsverktyg for munstycken for att ta bort material som har sattigen munstystcket.
Använd en tradgårdsslang for att spola bort skräp ur munstyetket.
Satt tillbaka munstucket pa spolroret.
Satt pa vattentillforseln.

FÖRVARA HÖGTRYCKSTVÄTTEN

Förvara på att torrt, överträckt och frostfritt område)där väder och vind inte kan skadaprodukten. Töm alltid ut vatten frän spelhandtag, slang och pump.

NOTERA: Användning av pumpskydd ar rekommenderat for att undvika att kallt vader skadar pumpen vid forvaring over vintermanaderna.

AVYTTRING

Denna marketing indikerar att den har Produkten inte sca kastat med övriga hushållssopor inom EU. För att forbindra möglik skada på natur och manniska frän okontrollerad sophantering skda denna produit Återvinnas ansvarsfullt for att underlättä ateranvändningen av materialresurser. För att returnera din produit, använd Återvinningscentraler eller kontakta saljaren)därprodukten koptes.De kan ta hand om produits och Återvinna den pa ett sakert satt.

ANMERKNING: När du bruker denen slangen, kontroller at slangen ikke klemmes under bruk for det kan före til skader på pumpen.

FORSIKTIG

Paforing av vaskemiddel:

Stang alltid av huvudstrombrytaren nar maskinen lamnas oovvakad.

ADVARSEL

Felaktiga förlängningskablar kan inebära fara Om förlängningskabel används skä den vara anpassad für utomhusbruk och kontakten maste hallas torr och skä inte ligga på marken. Vi rekommenderanvändning av kabelvinda som haller kontakten minst 60 mm ovan marken.

Alla nya Greenworks Tools verktyg garanteras i 2 ar gallande delar och sammansätting fran ursprungligt inköpsdatum. Det finns en 30 dagars garanti for maskiner som anvands yrkesmaggibt eftersom Greenworks Tools ar primät designade for använding av hobbykonsumerter. Denna garanti kan inte overlatas.

BEGRANSNINGAR

Denna garanti omfattar enbart defekta delar/komponenter och tacker inte reparaciones på grund av:

1. Normal slitage.
2. Regelbundet unterhalb och justering
3. Skada som uppkommen pa ground av felaktig hantering/vanvard/ missbruk ellor forsummelse.
4. Überhetting na grund av uteblivet unterhalb.
5. Skada pā grund av att fästen/lasanordningar blivit lösə/har lossnat pā grund av uteblivet unterhalb.
6. Skada orsakad av rengöring med vatten
7. Maskiner dar unterhals-ller reparationsarbete har utforts av iche auktoriserat servicecenter for Greenworks Tools.
8. Maskiner som har monterats aller justerats felaktigt.
9. Skada pa grund av felaktig anvandning av maskinen.
10. Skada pà grund av felaktig vinterförvaring (högtryckstvätter)

11. Objekt som anses vara slitage- och forbrunningsdilar tomfattas normalt inte av garantin, inklusive utan begränsning:

12. Batterier

13. Strömkablart
14. Blad och bladanslutning
    Remmar
15. Filter

16. Chuckar och verktygshällare

17. Vissaprodukter kan innehälla komponenter som motorer, växellådör erller liknande frän andra tilverkare. Sādana komponeter om fattas av respektive tilverkares garanti Förutom à Greenworks Tools Europe GmbH samtycker till att hantera eventuella krav som liggerutanfor ovannämnda tilverkares garantiperiod.

18. Begagnade varor omfattas inte av denna garanti.

19. Använding av reservdilar, utbytesdelar erer ytterligare komponenter som inte levererats aller godkänts av Greenworks Tools Europe GmbH.

Garanti

För garantikrav für nàgon produit enligt denna garanti krávs bevis på ursprungligt inköp. Kredit-/betalkortvarsutdrag gäller inte som inköpsbevis. I Första skedet av ett garantikrav ska kunden returnera produkten till den ursprungliga inköpsplatsen tillsammans med inköpsbevis. Maskinen skickas till var centrala serviceanlaggning for inspektion. Om maskinen befinsvara felaktig repareras den och skickas tillbaka till kundens adress utan nàgon kostnad. Maskiner som kostar under 100 EUR inklusive moms byts oftast ut.

Om var centrala serviceanlaggning inte finner att maskinen ar felaktigkommen kunden att meddelas vad deras kostnad blir for reparationen.

Denna garanti kan andras fran tid till annan av hansyn til behov gällande nyaprodukter. En kopia av senaste garantin finns tillganglig pa www.greenworkstools.eu.

Greenworks Tools garantibetingelser for gjar-det-selv-maskiner

GARANTIPERIODE

Имя: Peter Söderström

Ampec: Hjortronvagen 3, 555 93 Jonkoping, Sweden

HaToaM Mb3aBnem,TO daHHbI npOdyKT

Kateropn 3NEKTPNueCKM MoIuK BbICOKOTo DABJIHNA

MoIeJIb .G40/G50

3aBODCKoHomep ..Cm.nacnOpTHyU Ta6nUky npOdyKta

Tod BbInycka Cm.nacnopTHyo Ta6nUky npOdykTa

COOTBeTCTByeT BcEM BaXHeIIM NIOJKeHnM DInpeKTHBbl NO MExaHnueckomy o6OpydoBaHnIO

COOTBETCTBYET BCEM NOLOXKeHnM CNeIyUoIuNx IInpeKtNB EC

Namn på och adress till personen som är auktoriserad att sammanställa den teniska filen:

Namn: Peter Söderström

Adress: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Härmed deklarerar vi att Produkten

Kategori Hogtryckstvatt

Modell. G40/G50

Överensstämmer med de relevanta villkoren i Maskindirektiv
Överensstämmer med villkoren i följande övriga EC-direktiv

2014/30/EU (EMC-direktiv) och

2000/14/EC (bullerdirektiv) inklusive Förändringar (2005/88/EC)

Dessutom deklarerar vi att

■ foljande (delar/klausuler av) europeiska harmoniserade standarder har tillampats

EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Uppmatt ljudeffektsnivå G40: LWA: 90.1 dB(A)

Garanterad ljudeffektsnivå G40: LWA: 94 dB(A)

Uppmatt ljudeffektsnivå G50: LWA: 90.7 dB(A)

Garanterad ljudeffektsnivå G50: LWA: 94 dB(A)

Metod for bedömming enligt Bilaga V/ Direktiv 2000/14/EG&2005/88/EG

Ort,datum:Changzhou,22/07/2016 Signatur:TedQuHaichao(BEng,CEng,MIET)

kvalitetsansvarig

Produsent: Changzhou Globe Co., Ltd.

Serienummer Se Produktetiketten

Produksjonsar Se Produktetiketten

■ er i overensstemmelse med relevante bestemmelser i Maskindirektivet (2006/42/EC)

Serienummer Se Produktets klassificeringsetiket

Fremstellingsar Se Produktets klassificeringsetiket

■ er i overensstemmelse med de relevante bestemmelser i maskindirektiv (2006/42/EC)
■ er i overensstemmelse med bestemmelserne i de følgende andre EC-direktiver MD Machinery Directive 2006/42/EC

2014/30/EU (EMC-direktivet) og

2000/14/EØF (stødirektivet) inkl. modifikationer (2005/88/EØF)

Druh Vysokotlak mycka

Model . G40/G50
