GEBRUIKSAANWIJZING G50 GREENWORKS

Nederlands (Vertaling van de originele instructies)

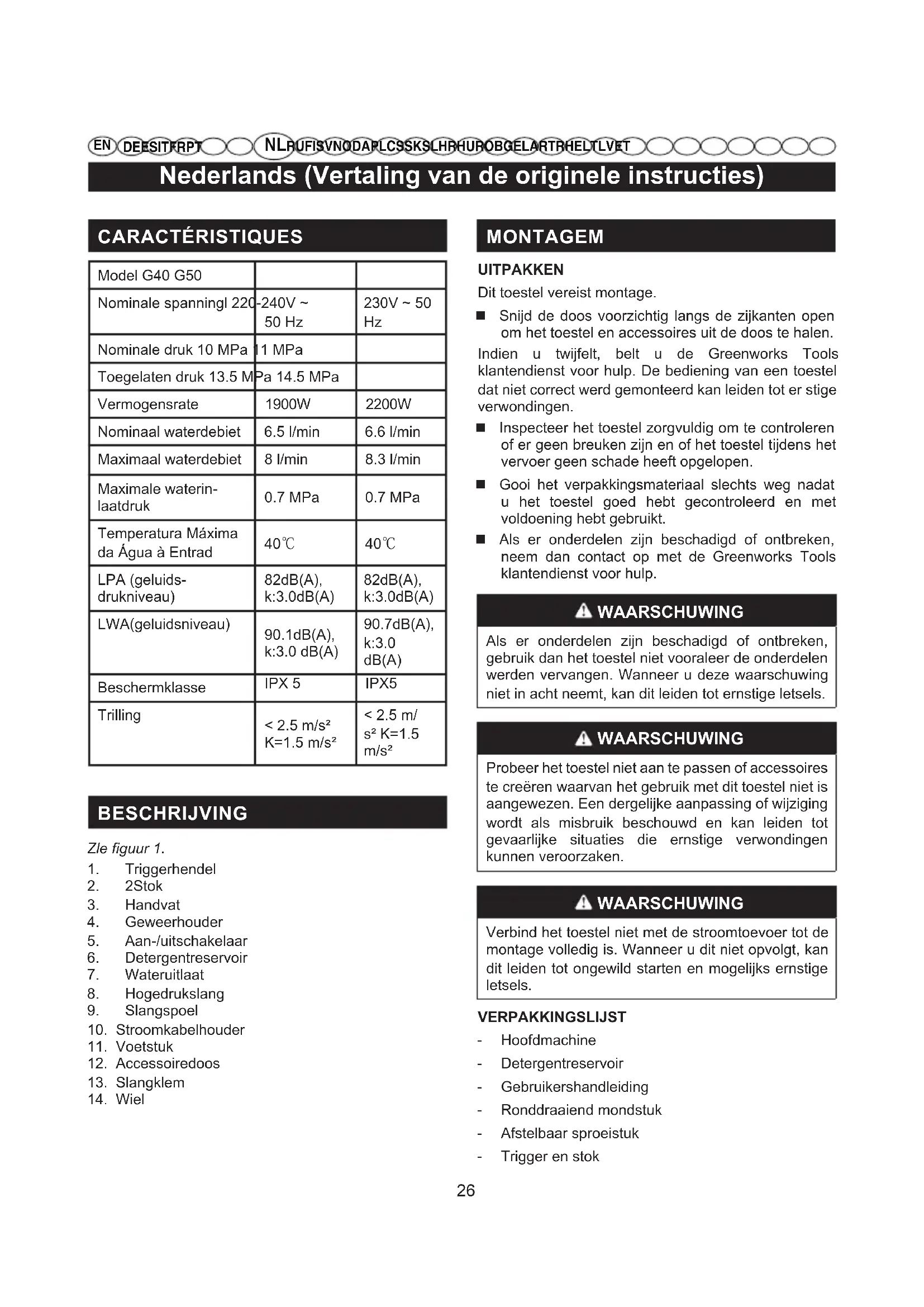

CHARACTERISTIQUES

Model G40 G50
Nominate spanningl 220	-240V ~ 50 Hz	230V ~ 50 Hz
Nominate druk 10 MPa	1 MPa
Toegelaten druk 13.5 MPa	14.5 MPa
Vermogensrate	1900W	2200W
Nominaal waterdebiet	6.5 l/min	6.6 l/min
Maximaal waterdebiet	8 l/min	8.3 l/min
Maximale waterin-laatdruk	0.7 MPa	0.7 MPa
Temperatura Maxima da Água à Entrad	40°C	40°C
LPA (geluids- drukniveau)	82dB(A), k:3.0dB(A)	82dB(A), k:3.0dB(A)
LWA(geluidsniveau)	90.1dB(A), k:3.0 dB(A)	90.7dB(A), k:3.0 dB(A)
Beschermklasse	IPX 5	IPX5
Trilling	< 2.5 m/s2K=1.5 m/s2	< 2.5 m/s2K=1.5 m/s2

BESCHRIJING

Zle figuur 1.

1. Triggerhendel
2. 2Stok
3. Handvat
4. Geweerhouser
5. Aan-/uitschakelaar
6. Detergentreservoir
7. Wateruitlaat
8. Hagedrukslang
9. Slangspoel
10. Stroomkabelhouser
11. Voetstuk
12. Accessoiredoes
13. Slangklem
14. Wiel

MONTAGEM

UITPAKKEN

Dit toestel vereist montage.

Snijd de doos voorzichtig langs de zijkanten open om het toestel en accessoiresuit de doos te halen.
Indien u twijfelt, belt u de Greenworks Tools klantendienst voor hulp. De bediening van een toestel dat Niet correct werk gemonteerd kan leiden tot er stige verwondingen.
■ Inspector het toestel zorgvuldig om te controleren of er geen breuken zich en of het toestel tijdens het vervoer geen schade heeft opgelopen.
Gooi het verpakkingsmaterialaal slechts weg nadat u het toestel goed hebt gecontroleerd en met voldoening hebt gebruikt.
■ Als er onderdelen zich beschadigd of ontbreken, neem dan contact op met de Greenworks Tools klantendienst voor hulp.

WAARSCHUWING

Als er onderden zijn beschadigd of ontbreken, gebruik dan het toestel Niet vooraleer de onderden werden verrangen. Wanner u deze waarschuwing nicht in acht neemt, kan dit leiden tot ernstige letsels.

WAARSCHUWING

Probeer het toestel Niet aan te passen of accessoires te creeren waarvan het gebruik met dit toestel Niet is aangewezen. Een dergelijkke aanpassing of wijziging wordt als misbruik beschouwd en kan leiden tot gevaarlijke situatuies die ernstige verwondingen konnen veroorzaken.

WAARSCHUWING

Verbind het toestel Niet met de stroomtoevoer tot de montage volledig is. Wanner u dit Niet opvolgt, kan dit leiden tot ongewild starten en mogelifks ernstige letsels.

VERPAKKINGSLIJST

• Hoofdmachine
  Detergentreservoir
• Gebruikershandleiding
  Ronddraaiend monstuk
• Afstelbaar spreolestuk
  Trigger en stok

Nederlands (Vertaling van de originele instructies)

-Hogedrukslang
- Waterinlaatverbinder
- Schroef (4)

PROEISTUK MET PISTOOL VERBINDEN (Zle figuur 2.)

Sproeistuk aan hogedrukspistol monteren Plaats het mannelijke bajonetuiteinde (15) van het spreestuk stevig in de vrouwelijkke bajonetuitlaat (16). Terwijl u het spreestuk stevig op+zijn plaats drukt draait u in de richting van de wijzers van de klok tot de knipsluitingen op hun plaats klikken en zo een lekvrije verbinding garanderen.

PISTOOLHOUDER MONTEREN (Zle figuur 3.)

Druk op de pistoolhouser zoals afgebeeld tot deze in de gleuven is vergrendeld.

WATERINLAATVERBINDER INSTALLEREN (Zle figuur 4.)

Lijn de verbinder met de waterinlaat af.
Draai de verbinder in de richting van de wijzers van de klok om te verzekeren dat deze goed is aangespannen.

VOETSTUK MONTEREN (Zle figuur 5.)

Lijn het voetstuk en de schroeven met de openingsaf.
Plaats de schroef en draai meteen schroevendraaier in de richting van de wijzers van de klok tot de schroef goed is aangespannen.

WERKING

Toepassingen

Deze hagedrukreiniger kan voor onderstaande doeleinden worden gezruikt:

■ Vuil en schimmel van terrassen, cement patio's en muren verwijderen.
■ Reinigen van auto's, boten, motor f iet sen, tuinmeubelen en barbecuestellen.

HOGEDRUKSLANG MET PISTOOLHANDVAT VERBINDEN (Zle figuur 6.)

Installeren

Druk de verbinder (17) van de hogedrukslang in de beugel (18) op de triggerhendel tot deze vastklikt.

Verwijderen

Activeer de veerknop (19) en trek de hogedrukslanguit de beugel.

WATERTOEVOER MET HOGEDRUKREINIGER VERBINDEN (Zle figuur 7.)

De watertoevoer dient van een waterleiding te komen. Gebruik NOOIT heet water of water uit een vijver,meer, enz.Voor uw gebruiksgemak raden wij het gebruik van een zelfoprollende tuinslang (niet inbegren) aan.

OPMERKING: Wanner u de zichoprolende slanggebruikt, dient u er zeker van te+zijn dat de slang tijdens het gebruik Niet geklemd raakt, aangezien dit schade aan de pomp kan veroorzaken.

WAARSCHUWING

Bij aansluiting van het apparaat op de waterleiding (niet de openbare drinkwatervoorzieening) dient u zich te houden aan de voorschriften van uw gemeente of het waterleidingbedrijf. Om te garanderen dat er geen verontreiniging terugstroomt in de waterleiding, mag het apparaat Niet direct worden aangesloten op de openbare drinkwatervoorzieening. Als het apparaat wordt aangesloten op de drinkwatervoorzieening,要去en terugslagpreventie+zijn ingebouwd of worden aangesloten op de watertoevoer. De instalatie moet+zijn goedgekeurd door de gemeente of het waterleidingbedrijf en worden uitgevoerd door een vakkundige monteur. De terugslagpreventie要去 geschikt,zijn voor vloeistofcategorieën en voldoen aan de voorschriften om terugstroom te vermijden volgens EN 60335-2-79:2009.

WAARSCHUWING

Schakel de stroomtoevoer algtd met behulp van de stroomschakelaar uit wanner u de machine onbeheerd awhile.

WAARSCHUWING

Defecte verlengsnoeren können gevaarlijk zijn. Als een verlengsnoer worden gebruikt,要去 het geschiktঃ voor buitenshuis gebruik en要去 de verbinding droog en weg van de bodem worden gehouden. Het is aangewezen dat dit door middel van een verlengsnoerhaspel gebeurt die de contactdoos tenminste 60mm boven de grond houdt.

Vooraleer u de tuinlang met de hagedrukreiniger verbindt:

Laat gedurende 120 seconden water door de slang lopen om alle afvaluit de slang te verwijderen.
- Controller de filter in de waterinlaat.

Nederlands (Vertaling van de originele instructies)

• Indien de filter beschadigd is, gebrukt u het toestel nicht tot de filter werd verrangen.

OPMERKING: Erdient minimum 3 meteronnderbroken slang te liggen:tussen de inlaat van de hogedrukreiniger en de tuinkraan.
Terwijl de tuinkraan volledig is dichtgodraaid, sluit u de tuinslang aan.

PISTOOL GEBRUIKEN (Zle figuur 8.)

Voor grotere contro eneer veiligheid, houdt u altijd beide handen aan het pistool.

Druk op de trigger (20) om de hogedrukreiniger te bedieren.
Laat de hendel los om de waterstroom door de spuitmond te stoppen.

Om de vergrendeling te activeren:

Druk de vergrendelknop (21) in de stand AAN (ON).

Om de vergrendeling te deactiveren:
Druk de vergrendelknop in de stand UIT (OFF).

SPUITMONDEN GEBRUIKEN (Zle figuur 9.)

WAARSCHUWING

Verander de spuitmonden NOoit zonder de vergrendeling op het pistool te activeren en richt de lans NOoit maar uw gezicht of dat van anderen.

Spuitmond met de lans verbinden:

Schakel de hagedrukreiniger en de watertoevoeruit.Trek aan de hendel om de waterdruk te丢失.
Activeer de vergrendeling op het pistool door de vergrendeling maar beneden te drukken tot deze in de gleuf klikt.
Druk op de knop enplaats het mondstuk stevig in de lans tot deze in de gleuf klikt. Pen met de vierkante opening met de pen op het mondstuk aflijnen.
Draai de sproeier om de sproeivorm aan te passen.

DETERGENT AAN DE HOGEDRUKREINIGER TOEVOEGEN (Zle figuur 10-11.)

Gebruik enkel detergenten die zich ontworpen voor hagedrukreinigers; huishoudelijkde detergenten, zuren, alkaline, bleekmiddelen, solventen, ontvlambare materialen of industrielle schoonmaakproducten können de

pomp beschadigen. Veel detergenten要去en worden gemengd voor het gebruik.

Bereid schoonmaakoplossingen zoals wordt aangeduid op de verpakking.

OPMERKING: Gebruik indien nodig een trechter om ongewild morsen van detergent buiten de tank te voorkomen. Indienijdens het vulproces detergent wordt gemorst, zorg er dan voor dat het toestel worden gereinigd en gedroogd vooraleer u verder gaat.

Zeep gebruiken:

Giet detergent in de detergent tank.
Installeer het zeepreservoir aan het spuitpistol.
Start de hagedrukreiniger en spuit detergent op een droog oppervlak met lange, evenwijdige, overlappende bewegingen. Om strepen te voorkomen, dient u ervoor te zorgen dat het detergent nicht op het oppervlak droogt.

HOGEDRUKREINIGER STARTEN EN STOPPEN (Zle figuur 12.)

WAARSCHUWING

Laat de pomp nicht draaien zonder dat de watertoevoer is verbonden en ingeschakeld.

Schakel de tuins lang aan en druk dan de hogedrukhendel in op de luchtdruk te losers. Eens er een ononderbroken waterstraal verschijnt, LAST U de hendel los.
Nadat u zich ervan heeft vergewist dat de schakelaar zich in de UIT-positie bevindt, verbindt u de hagedrukreiniger met de stroomtoevoer.
Zet de schakelaar in de stand AAN (ON I) om de motor te starten.
Schakel de tuinslang in en druk dan op de hagedruktrigger.

ONDERHOUD

WAARSCHUWING

Gebruik voor het onderhoud alleen identieke verwangonderdelen. Het gebruik van enige andere onderdelen kan gevaarlijk zijn of schade aan het toestel veroorzaken.

Nederlands (Vertaling van de originele instructies)

WAARSCHUWING

Vooraleer u het toestel inspecteert, reinigt of onderhoudt, schakelt u de motor uit, wacht tot de bewegende delen+zijn stilgevallen en trekervolgens de stekker uit het stopcontact. Wanner u deze instructies Niet opvolgt, kan dit leiden tot ernstige verwondenen of schade aan eigendommen.

ALGEMEEN ONDERHOUD

Voorkom het gebruik van oplosmiddelen wanneer u plastic onderdelen schoonmaakt. De meeste soorten plastic zijn gevoelig voor schade,veroorzaakt door verschillende soorten commerciele oplosmiddelen en kuren door hun gebruik worden beschadigd. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

WAARSCHUWING

Laat nooit remvloeistoffen, benzine, petroleumproducten, bijtende smeermiddelen, enz., in contact komen met plastic onderdelen. Chemicalien kannne plastic beschadigen, verzwakken of vernietigen, wat kan leiden tot ernstige verwondingen. Enkel de onderdelen op de onderlijst zijn bedoeld om te worden hersteld or verrangen door de klant. Alle andere onderdelen dienen in een erkend onderhoudscentrum te worden verrangen.

VERVANGEN VAN HET STROOMSNOER

Indien het stroomsnoor dient te worden verrangen, dit dit door een geauthoriseerd onderhoudscentrum te gebeuren om möglichke veiligheidsproblemen te vermi-jden.

ONDERHOUD SPUITMOND (Zle figuur 13.)

Een te hoge pompdruk (een pulserend gevoel verwijl u de hendel indrukt) kan het gevolg zichn van een verstope of vuile spuitmond.

Trek de hagedrukreiniger uit het stopcontact.
Schakel de hagedrukreiniger en de watertoevoeruit.Trek aan de hendel om de waterdruk te丢失.
Verwijder de spuitmond van de Ians.

OPMERKING: Richt de spuitlans nooit maar uw gezicht.

Gebruik een rechte paperclip of gereedschap om de spuitmond te reinigen om alle vreemde voorwerpen die de spuitmond verstoppen of hinderen, te verwijderen.
Met de tuinslang reinigt/spoelt u het afvaluit desplitmond.

Verbind de spuitmond opniew met de lans.
Schakel de watertoevoer aan.

Bewaar in een droge, overdekte, vorstvrijne ruimte waar de weersomstandigheden het toestel Niet kuren beschadigen. Verwijder algid het water uit het pistool, de slang en de pomp.

OPMERKING: Het gebruik van een pompbeschermer wordt aangeraden om te voorkomen dat koud waar het toestel beschadigtijdens de opsglag tijdens de wintermaanden.

VERWIJDEREN

13/14

Dit symbool geeft aan dat dit product in de gehele EU Niet samen met ander huishoudelijk afval mag worden weggegooid. Recycler op een verantwoorde manier om möglichke schade aan het milieu of de menslijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen en om duurzaam hergebruik van materiaele rijkdommen te stimuleren. Om uw gebruekte apparaat te in te ruilen, gelieve de bestaande inruil- en ophaalsystemen te gebruiken of neem contact op met de winkelier waar het product ward aangekocht. Zij hunnen dit product aannemen voor milieuvriendelijk recyclage.

Pycckn (IpebeOd opnHaJIbHbIX nHcTpyKcn)

CNEUΦUKAUIN

Naam en adres van de person, bevoegt voor het samenstellen van de technische fiche:

Naam: Peter Söderström

Adres: Hjortronvagen 3, 555 93 Jonkoping, Sweden

Hierbij verklaren wij dat het product

Categore . Hogedrukreiniger

Model G40/G50

Serienummer Zie machineplaatje

Bouwjaar Zie machineplaatje

■ is in overeenstemming met de relevante bepalingen van de Machine Richtlijn
■ is in overeenstemming met de bepalingen van de volgende andere EC-richtlijnen MD Machinery Directive 2006/42/EC

2014/30/EU (EMC-richtlijn) en

2000/14/EC (Lawaairichtlijn) incl. wijzigingen (2005/88/EC)

En bovendien verklaren we dat

de volgende (onderdelen/clausules van) Europese geharmoniseerde normen werden gebrukt

EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Gemeten geluidsniveau G40:LWA:90.1 dB(A)

Gegarandeerd geluidsniveau G40:LWA:94 dB(A)

Gemeten geluidsniveau G50:LWA:90.7 dB(A)

Gegarandeerd geluidsniveau G50:LWA:94 dB(A)

Conformiteitsbeoordelingsmethode in overeenstemming met Bijlage V / Richtlijn 2000/14/EC&2005/88/EC.

Plaats, datum: Changzhou, 22/07/2016 Handtekening: Ted Qu Haichao (BEng, CEng, MIET)
Director Kwaliteitszorg
