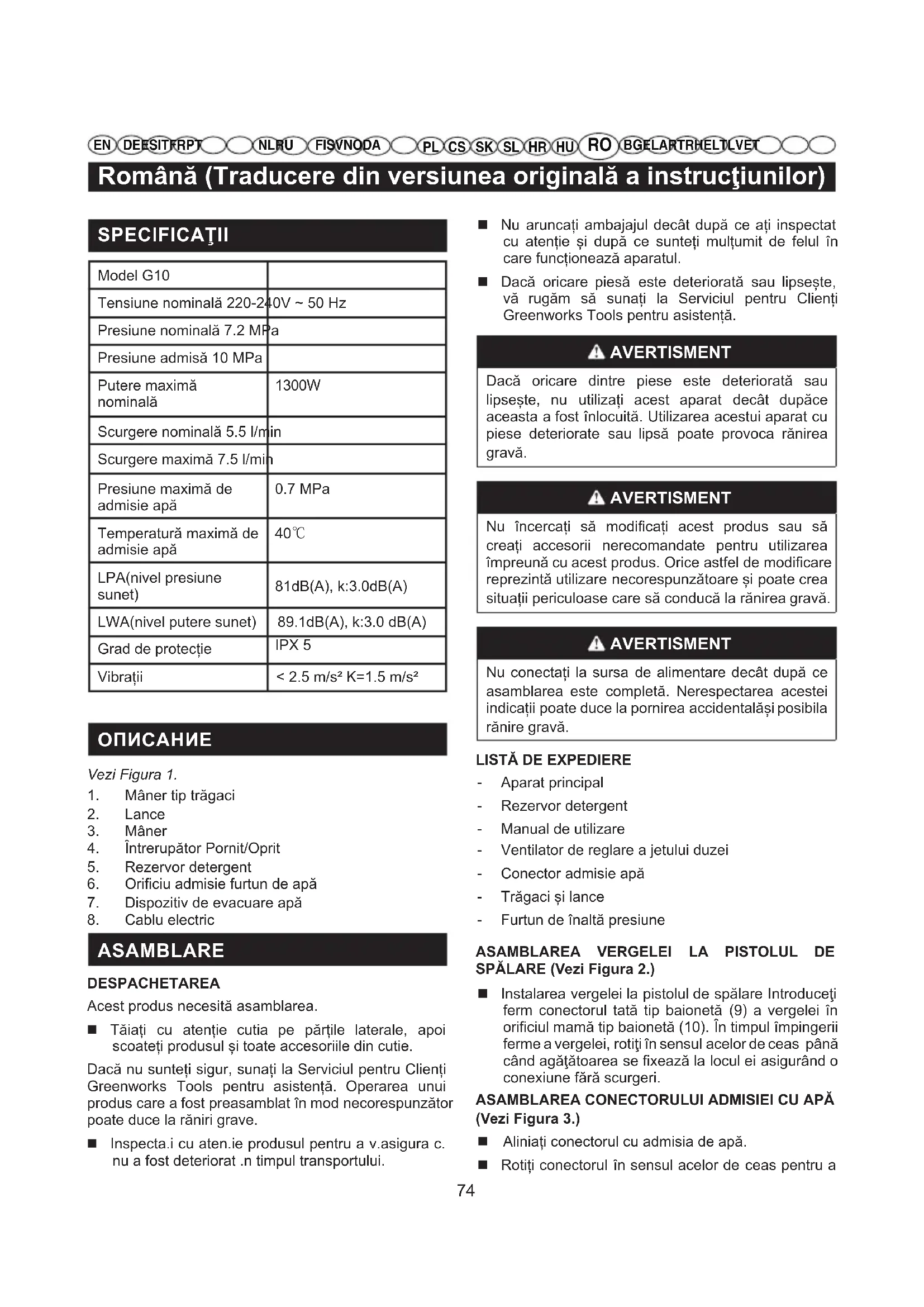

MANUAL DE UTILIZARE G10 GREENWORKS

Româna (Traducere din versiunea originală a instruțiunilor)

SPECIFICATII

Model G10
Tensiune nominală 220-240V ~ 50 Hz
Presiune nominală 7.2 MPa
Presiune admisă 10 MPa
Putere maximă nominală	1300W
Scurgere nominală 5.5 l/min
Scurgere maximă 7.5 l/min
Presiune maximă de admisie apă	0.7 MPa
Temperatură maximă de admisie apă	40°C
LPA(nivel presiune sunet)	81dB(A), k:3.0dB(A)
LWA(nivel putere sunet)	89.1dB(A), k:3.0 dB(A)
Grad de proteție	IPX 5
Vibratiţii	< 2.5 m/s² K=1.5 m/s²

ONUCAHNE

Vezi Figura 1.

1. Maner tip tragaci
2. Lance
3. Maner
4. Intrerupator Pornit/Oprit
5. Rezervor detergent
6. Orificiu admisie furtun de apă
7. Dispositiv de evacuare apa
8. Cablu electric

ASAMBLARE

DESPACHETAREA

Acest produs necessitiesa asamblarea.

Taiati cu atentie cutia pe partile laterale, apoiscoateti produsul si toate accesorile din cutie.

Daca nu sunteti sigur, sunati la Serviciul pentru Clienti Greenworks Tools pentru asistenta. Operarea unui produs care a fost preasamblat in mod necorespunzator poate duce la raniri grave.

■ Inspecta.i cu aten.ie produsul pentru a v.asigura c. nu a fost deteriorat .n timpul transportului.

Nu aruncaṭi ambajajul decāt dupa ce ati inspectat cu atentie si dupa ce sunteti multumit de felul in care functioneaza aparatul.
Daca oricare piesa este deteriorata sau lipseste, va rugam sa sunati la Serviciul pentru CLIENTi Greenworks Tools pentru asistenta.

A VERTISMENT

Dacă oricare)dentre piese este deteriorata sau lipseste, nuutilizatiacestaparatdecat dupace aceasta a fostinlocuita. Utilizarea acestuiaparat cu piese deteriorate sau lipsa poate provoca ranirea grava.

A VERTISMENT

Nu incercati sà modificati acest produs sa sá creati accesorii nerecomandate pentru/utilizarea impreună cu acest produs. Orice astfel de modificare reprezinta utilizes necorespunzatoare si poate crea situati periculoase care sà conducă la ranirea grava.

A AVERTISMENT

Nu conecta i la sursa de alimentare decat dupa ce asamblarea este completa. Nerespectarea acstei indicati poate duce la pornerea accidentalasi posibila ranire grava.

LISTÄ DE EXPEDIERE

• Aparat principal
• Rezervor detergent
• Manual de'utilizaré
• Ventilator de reglare a jetului duzei
• Conector admisie apa
  Tragaci si lance
• Furtun de inaltà presiune

ASAMBLAREA VERGELEI LA PISTOLUL DE SPÁLARE (Vezi Figura 2.)

Instalarea vergelei la pistolul de spalare Introducei ferm conectorul tata tip baioneta (9) a vergelei in orificuli mamà tip baioneta (10). In timul impingerii ferme a vergelei, rotiti in sensul acelor de ceas pana cand agatatoarea se fixeaza la locul ei asigurand o conexiune fāra scurgeri.

ASAMBLAREA CONECTORULUI ADMISIEI CU APA (Vezi Figura 3.)

Aliniati conectorul cu admisia de apă.
Rotiti conectorul in sensul acelor de ceas pentru a

Româna (Traducere din versiunea originală a instruțiunilor)

OPERAREA

Aplicati

Acest aparat cu spalare sub presiune poate fiutilizat in urmatoarele scopuri:

Indepartarea murdariei si pamantului de pe platforme, curti interioare pavate si pereti
Curatarea masinilor, barcilor, motocicletelor, mobilierului de gradinasi gratarelor

CONECTAREA FURTUNULUI DE PRESIUNE RIDICATA LA MANERUL TRAGACIULUI (Vezi Figura 4.)

Montarea

Impingeti conectorul (11) furtunului de inalta presiune in montura (12) de pe manerul tip tragaci panacand se fixează.

Scoaterea

Activati butonul tip arc (13) si trageti afara din montura furtunul de inalta presiune.

CONECTAREA PISTOLULUI DE PRESIUNE LA SURSA DE APA (Vezi Figura 5.)

Alimentarea cu apătrebuie să provină dintr-o conducța magistrală. Nu folositi NICIODATA apäfierbinte sau apă din iazuri, lacuri etc. Pentru facilitarea utilizări, v-a fost furnizat un furtun cu infasurare automata.

NOTA: Cándutilizati furtunul cu infasurare automata, asigurati-va ca nu cumva furtunul sase indoaie in timpul utilizarii, deoarece acest lucru poate deteriorora pompa.

PRECAUTIE

In cazul conectarii aparatului la reteaua de a l im entare cu apa (nre teau a publicade alimentare cu apa potabila),va rugam sa respectati reglementarile locale ale autoritatilor locale sau ale furnizorului local de apa.Pentru a va asigura ca exista posibilitatea de patrundere a impuritatilor in sursa de alimentare cu apa, aparatul nu trebuie safie connectat direct la reteaua publica de alimentare cu apa potabila.

In cazul in care aparatul este conectat la reteaua de alimentare cu apă potabilă, dispositivele de prevenire a fluxului invers trebuie săfie incorporate sau montate la sistemas de alimentare cu apă. In stalarea trebuie săfie avizata de autoritateile locale sa de CATRE furnizorul local de apăsi trebuie săfie efectuata de CATRE un personal tehnic specializat. Dispositivele de prevenire a fluxului invers trebuiesa corespundacategorilor de fluide si săfie conforme cu cerințele EN 60335-2-79:2009, pentru a preveni sifonarea inversă.

A VERTISMENT

Opriţi intotdeauna intrerupatorul de deconnectare atunci cand lasati aparatul nesupravegheat.

A VERTISMENT

Cablurile prelimungitoare necorespunzatoare pot fi periculoase. Daca este folosit un cablu prelimungitor, trebuie sa fie potrivit pentru uzul in exterior, iar conexiunea trebuie mentinută uscatași deasupra solului. Este recomandabil ca acest lucru sa fie indeplinit prin intermediul unui tambur cu cablu prelimungitor ce mentine priza la cel putin 60mm deasupra solului.

Inainte de a conecta furtunul de gradina la aparatul cu spalare sub presiune:

Lasaapi sa curga prin furtun aproximativ 120 de secunde pentru acurata furtunul de eventualele resturi.
Inspecta.i filtrul de admisie a apei.
Dacafiltrul este deteriorat, nuutilizati aparatul decat dupa ce acesta este inlocuit.

NOTÀ: Trebuie să existe cel puțin 3 metri de furtun intétre admisia aparatului cu spălare sub presiuneși robinetul de grădina.

Cu robinetul de grdina inches complet, ata sati capatul furtunului de grdina la conectorul pentru robinet prevazut cu fillet.

UTILIZAREA PISTOLULUI (Vezi Figura 6.)

Pentru siguranta un mai mare control, tinei tot timul ambele maini pe pistol.

Apasati tragaciul (14) pentru a opera aparatul de spalat cu presiune.
■ Eliberati declanşatorul pentru a opri scurgerea apei prin duza.

Pentru a activa sistemul de blocare:

Apasati butonul de deblocare (15) in poziţia ON (PORNIT).

Pentru adezactivasistemul de blocare:

Apasati butonul de blocare in positia OFF (OPRIT).

UTILIZAREA DUZELOR (Vezi Figura 7.)

PRECAUTIE

Nu schimbai NICIODATA duzele fara saactivati in prealabil sistemas de blocare de pe pistol si nu ndrepta NiCIODATApulverizatorul inspre faata dvs. tau a altera.

Româna (Traducere din versiunea originală a instruțiunilor)

Pentru a connecta o duza de pulverizator:

• Opriţi aparatul cu spălare sub presiuneși inclusei alimentarea cu apă. Activi declanşatorul pentru a elibera presiunea apei.
  Actionati操作系统 de blocare de pe pistol tragandu-l in jos pana ce se fi xeaza in fanta.
  Apasati butonul si introduceti ce fermitate duza in lance panacand face clic in fanta.Aliniati tarušul duzei cu gaura patrata.
  Roti duza pentru a regla forma jetului pulverizat.

AUGAREA DETERGENTULUI IN APARATUL CU SPÁLARE SUB PRESIUNE (Vezi Figura 8-9.)

Utilizi di doar detergenti destinati aparatelor cu spalare sub presiune; detergenti menajeri, acizii, substantele alcaline, inalbitorii, solventii, substantele inflamabile Sau solutiile industriale pot deteriora pompa. Multi detergenti necessitaamestecare inainte deutilizare.

Pregatijsolutia de curatare conform instructajului de pe recipientul solutiei.

NOTA: Utilizati o pälnie, dacă este nevoie, pentru a preveni vărsarea accidentala a detergentului pe lângă rezervor. Daca totuși se varsa detergentin timpul procesului de umplere, asigurată-va ca ati curătat si uscat unitatea inainte de a continua.

Petro a aplica solutie de curatare:

Turnati detergent in rezervor.
Instalati rezervorul de sapun la tragaciul pistolului..
Porniti aparatul de spalat cu presiune si pulverizati detergentul pe o suprafata uscata folosind miscari lungi, egale si suprapuse. Pentru a preveni lasarea de urme/dungi, nu lasati ca detergentul sa se usuce pe suprafata.

PORNIREA SIOPRIREA APARATULUI CU SPALARE SUB PRESIUNE (Vezi Figura 10.)

PRECAUTIE

Nu operati pompa decat dacă alimentarea cu apa este conectatași pornită.

Porniti furtunul de gradina apoi apasati pe declansatorul de inalta presiune pentru a elibera presiunea aerului. Dupa ce apare un jet constant de apa, eliberati declansatorul.
- După ce v-atai asigurat că intrerupătorul este in poziția OFF (oprit), conectati aparatul cu spălare sub presiune la sursa de alimentare.
Setati intrerupatiorul pe pozitia ON(I) pentru a porni motorul.
Rotiţu furtunul de gradina si apoi apăsăti tratăciul aparatului de spălat cu presiune.

INTRETINERE

A VERTISMENT

In cazul lucrarilor de depanare,utilizati doar piese de schimb de acelaşi tip. Utilizarea oricarui alt tip depiese poate general o situatie de pericol Sau poate deteriorora aparatul

A VERTISMENT

Inainte de inspectarea, curataea sau efectuarea lucrarilor de depanare pentru aparat, opriti motorul, asteptati ca toate partile mobile sa se opreascasi deconnectati fiqa de la sursa de al mentare. Nerespectarea acestor instructiani poate conducie la ranirea grava sau distrugerea proprietati.

INTRETINEREA GENERAL

Evitatiutilizarea solventilor atunci cand curatai piesele din plastic. Majoritatea materialelor plastice pot fi deteriorate prin contactul cu diverse tipuri de solventi commerciali. Utilizati carpe curate pentru a sterge murdaria, praful,uleurile,grasimileetc.

A VERTISMENT

Nu lasati niciun caz ca lichidele de frană, petrolul, produsele derivate din petrol, uleiurile corozive etc., sa intre in contact cu piesele din plastic. Produsele chimice pot deteriorora, slabi sau distruge plasticul, fapt care poate conduc la raniri grave. Doar piesele trecute pe lista de piese pot fi reparate sau inlocuite de client. Toate celealte piese trebuie inlocuite la un centru de service autorizat.

INLOCUIREA CORDONULUI DE ALIMENTARE

Presiunea excessiva din pompà (o senzatie de pulsare simità cánd strangeti declansatorul) poate fi rezultatul unei duze infundate sau murdare.

Deconnecta.i aparatul cu sp.lare sub presiune.
Opriti aparatul cu spalare sub presiune si inchideti alimentarea cu apa. Activati declanstatorul pentru a elibera presiunea apei.
Scoateti duza din pulverizator.

NOTA: Nu ndreptati niciodata pulverizatorul inspre

Româna (Traducere din versiunea originală a instruțiunilor)

fata dvs.

Folosind o agrafa pentru birou indreptata sau o unealtă de curătat duza, scoateti orice fel de materiaile care ar putea infunda duza.
Folosind un furtun de gradina, curata duza de orice resturi.
Reconnectati duza la pulverizator.
Dati drumul alimentarii cu apa.

DEPOZITAREA APARATULUI CU SPÁLARE SUB PRESIUNE

Depozitate aparatul intr-un loc uscat, acoperit, ferit de ingheşsi unde intemperiile sà nu il poata deterioriora. Intotdeauna evacuati apa din pistol, furtun si pompà.

NOTA: Este recomandata utilizes area unei protectii pentru pompă pentru a nu se deteriorora in spatiul de depositare din cauza temperaturilor scazute din timpul lunilor de iarnă.

ELIMINAREA

Acest marcaj indicafaptul ca acest produs nu trebuie sa fi e eliminat impreunalte deseuri menajere nicunde in spatiul UE. Pentru a preveni posibilul impact negativ asupra mediolui Sau sanataii umane din cauza eliminarii necontrollate a deseurilor, reciclari produsul in mod responsabil pentru a promova reutilizarea durabilara resurselor materiaile. Pentru a returna aparatul dvs. uzat, va rugam sautiliza.i sistemele de returnare .i colectare sau s. contacta.i furnizorul de la care a.i cump.rat produsul. Acestia pot prelua produsul in vederea reciclarii in condiiti de sigurantha pentru mediuinconjurator.

Politica de garanie a uneltelor Greenworks pentru aparate de bricolaj

PERIOADA DE GARANIE

Toate aparatele nei Greenworks Tools sunt furnizate cu o garantie aAESSELs di lucru de 2 ani de la data achizitionari. O garantie de 30 de zile este disponibla pentru aparatele folosite in mod profesional intrucat aparatele Greenworks Tools sunt proiectate in principal a fi folosite de consumatori pentru lucrari de bricolaj. Aceastagarantie nu este transferabilita.

LIMITARI

Aceastā garantè se aplicà doar la piesele/componentele defecte.si nu acoperà reparatiile dadorate:

1. Uzurii si folosirii normale.
2. Reglarii sau ajustarii de rutina.
3. Deteriorarii cazate de manipularea incorecta/abuzul/intrebuinarea gresitau negljentei.
4. Supraiclcalzirii datorate lipsei de intretinere.
5. Deteriorarii datorate slabirii/deprinderii prin lipsa intretineri a garniturilor/suruburilor.
6. Deteriorarii cauzate de curatarea cu apa.
7. Aparatelor servisate sau reparate la centre service neAutorizate de Greenworks Tools.
8. Aparatelor incorrect asamblate sau reglate.
9. Deteriorarii cauzate de folosirea necorespunzatoare a aparatului.
10. Deteriorarii cazate de pregatirea necorespunzatoare pentru iarn (aparate de spalat cu presiune)

11. Articolelor considerate ca fiind piese consumabile 山 care in mod normal nu sunt acoperite de garantie, incluzand dar nelimitandu-se la:

12. Accumulator
    Cabluri electrice
    Lame si ansamblu de lame

13. Curele
    Filtre

14. Mandrine s i suporturi unelte

15. Anumite produse pot contine componente precum motoare, tran smisi de la alti producatori, aceste articole vor fi subject a politici de garantie a acelor producatori, cu exceptia cazului cand Greenworks Tools Europe GmbH este de accord sa subscrie orice pretentii in afara periodaei de garantie a producatorului mentionat.

16. Bunurile lamana a doua nu sunt acoperite de această politica de garantie.
17. Fixarea pieselelor de schimb, inlocurea Sau extra componentelor ce nu sunt furnizate sau aprobate de Greenworks Tools Europe GmbH.

Garanie

Pentru a revendica garantia asupra oricarui produs sub această politica este necessara o dovadă originală de achizitionare. Extrasul cardului de credit nu se califică a fi o dovadă suficientă de achizitionare. In cazul primei revendicari a guarantiei consumatorul trebuie sa returneze produsul la locul original de achizitionare cu dovada de achizitie. Aparatul va fi trimis la centrul nostru service si va avea loc o inspectiei a lui. Dacă aparatul se dovedestre a fi defecte va fi reparat si trimis la adresa consumatorulii fara nico taxă. Aparatele care in comert costă mai putin de 100 € incluzand taxele de vânzare, in general vor fi inlocuite.

Dacā service-ul central gaseste ca aparatul nu este defect din cauza lui, atunci consumatorul va fi anunṭat ca va trebui sä plăteasca costul reparatiei.

Această politica de garantie se supune schimbârii periodice pentru a se potriviu cu nevoile noilor produse. O copie a politici de garantie cea mai recentă va fi disponibila la www.greenworkstools.eu.

Numele Şi adresa personei autorizate să intocmească dosarul tehnic:

Nume: Peter Söderström

Adresa: Hjortronvagen 3, 555 93 Jönköping, Sweden

Prin prezenta, declaram cã produsul

Categoria Aparat de spalat cu presiune ridicata

Model G10

Numar de series . A se vedea eticheta de clasificare a produsului

Anul de fabricatie . A se vedea eticheta de clasificare a produsului

• este in conformitate cu prevederile relevante ale Directivei privind echipamentele electrice

este in conformitate cu prevederile urmatoarelor Directive EC

Si mai mult, declaram ca au fost folosite

urmatoarele (parti/clauze ale) standarde lor) europene armonizate

EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Nivelul măsurat al puteri acustice LWA: 89.1 dB(A)

Nivel garantat al puterii acustice LWA: 93 dB(A)

Metoda de evaluare a conformitatei la Anexa V / Directa 2000/14/EC&2005/88/EC

Locul, data: Changzhou, 22/07/2016

Director calitate

Semnatura: Ted Qu Haichao
