G20 - Lavadora de alta pressão GREENWORKS - Manual de utilização gratuito

Tipo de produto	Lavadora de alta pressão
Marca	Greenworks
Modelo	G20
Tensão de serviço	220-240 V ~ 50 Hz
Potência nominal	1400 W
Pressão nominal	8 MPa
Pressão admissível	11 MPa
Caudal de água nominal	5,6 l/min
Caudal de água máximo	7,6 l/min
Pressão de entrada máx.	0,7 MPa
Temperatura de entrada máx.	40 °C
Nível de pressão sonora (LPA)	80 dB(A) (k=3 dB(A))
Nível de potência sonora (LWA)	87,6 dB(A) (k=3 dB(A))
Índice de proteção	IPX5
Vibrações	< 2,5 m/s² (K=1 m/s²)
Período de garantia	2 anos (uso doméstico), 30 dias (uso profissional)
Aplicações	Limpeza de terraços, carros, barcos, móveis de exterior
Conteúdo da embalagem	Unidade principal, reservatório de detergente, bico rotativo, bico de jato ajustável, conector de entrada de água, gatilho e tubo, mangueira de alta pressão, parafusos
Manutenção	Limpar os bicos com um clipe, drenar a água antes do armazenamento, usar um protetor de bomba
Normas	EN 60335-2-79, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN ISO 3744

Perguntas frequentes - G20 GREENWORKS

Que tipos de superfícies posso limpar com o Greenworks G20?

Esta lavadora de alta pressão é ideal para limpar terraços, pátios de cimento, paredes, carros, barcos, motos, churrasqueiras e móveis de exterior. Use o bico de jato ajustável para adaptar a pressão.

Como ligar a mangueira de abastecimento de água?

Certifique-se de que a torneira está fechada, depois ligue o conector de entrada de água à entrada de água da lavadora. Abra a torneira e purgue o ar premindo o gatilho antes de ligar o aparelho.

Posso usar água quente?

Não, nunca use água quente. A temperatura máxima da água de entrada é de 40 °C. Use apenas água fria da rede.

Como mudar o bico em segurança?

Pare a lavadora, feche o abastecimento de água, prima o gatilho para libertar a pressão. Engate o travão do gatilho, depois prima o botão de desbloqueio do bico para o remover. Insira o novo bico até ouvir um clique.

Como usar o reservatório de detergente?

Deite um detergente adequado no reservatório, depois instale-o na pistola. Ligue o aparelho e aplique o detergente na superfície seca com movimentos amplos. Não deixe secar o detergente antes de enxaguar.

Porque é que a minha lavadora tem pulsações de pressão?

Isso deve-se frequentemente a um bico obstruído. Desligue o aparelho, feche a água, retire o bico e limpe-o com um clipe desdobrado. Enxague-o antes de o recolocar.

Como guardar o aparelho após a utilização?

Desligue o aparelho, esvazie a água da mangueira e da pistola premindo o gatilho. Guarde-o num local seco, ao abrigo do gelo. Recomenda-se usar um protetor de bomba para o inverno.

Posso usar uma extensão elétrica?

Sim, mas a extensão deve ser adequada para uso exterior e a sua ligação deve permanecer seca e a pelo menos 60 mm do solo. Use um cabo de secção suficiente para evitar quedas de tensão.

Como fazer a manutenção do filtro de entrada de água?

O filtro encontra-se na entrada de água. Verifique-o regularmente e limpe-o se necessário. Se estiver danificado, substitua-o antes de qualquer utilização para evitar danificar a bomba.

O que fazer se a bomba não arrancar?

Verifique primeiro se o abastecimento de água está aberto e se a mangueira não está dobrada. Certifique-se de que o interruptor está ligado. Se o problema persistir, prima o gatilho para purgar o ar. Se nada funcionar, contacte o serviço ao cliente Greenworks.

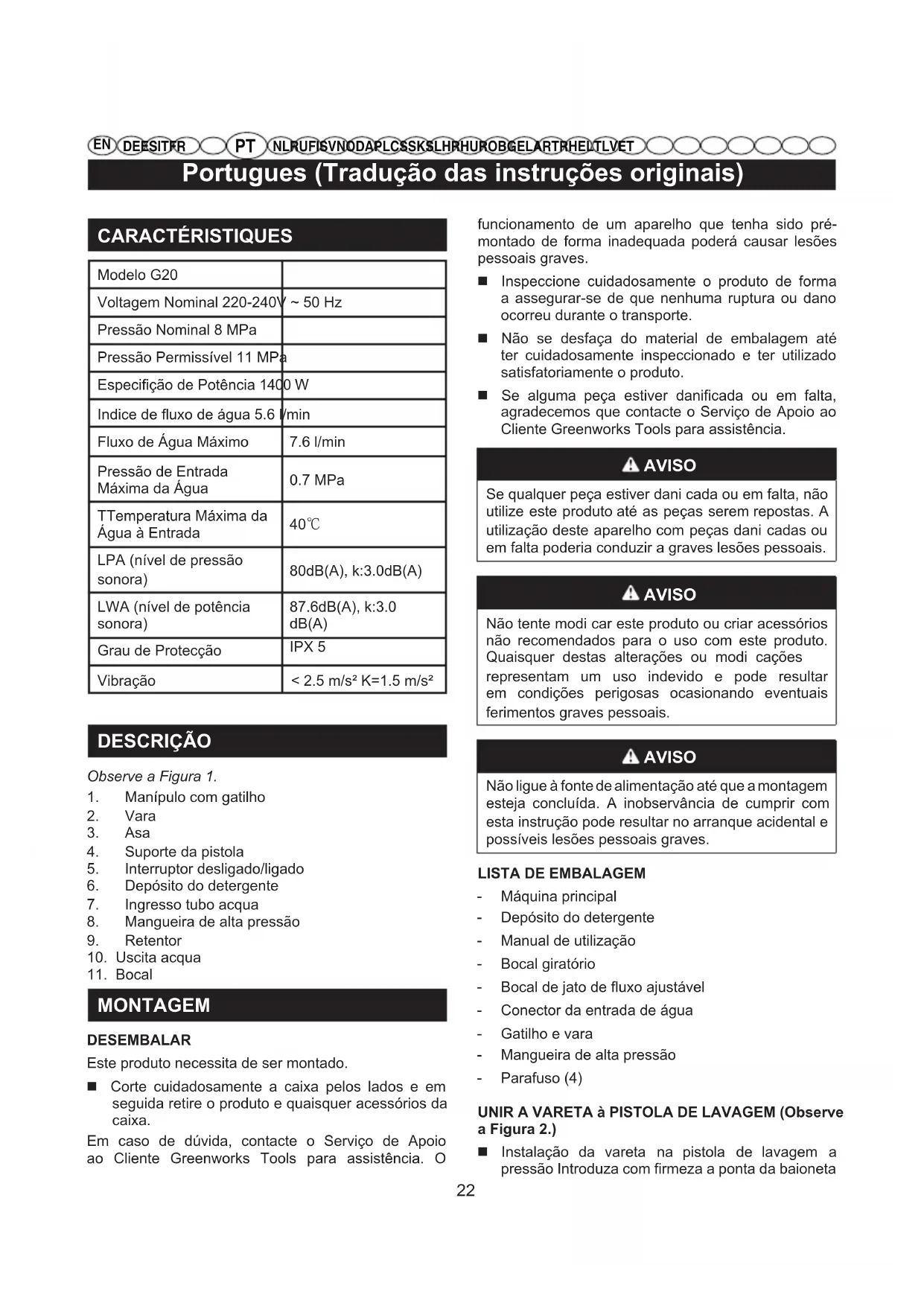

MANUAL DE UTILIZADOR G20 GREENWORKS

Portugues (Tradução das instruções originais)

CARACTÉRISTIQUES

Modelo G20
Voltagem Nominal 220-240V	~ 50 Hz
Pressão Nominal 8 MPa
Pressão Permissível 11 MPa
Especificação de Potência 1400 W
Indice de fluxo de água 5.6 l/min
Fluxo de Água Máximo	7.6 l/min
Pressão de Entrada Máxima da Água	0.7 MPa
TTemperatura Máxima da Água à Entrada	40°C
LPA (nível de pressão sonora)	80dB(A), k:3.0dB(A)
LWA (nível de potência sonora)	87.6dB(A), k:3.0 dB(A)
Grau de Protecção	IPX 5
Vibração	< 2.5 m/s ^2 K=1.5 m/s ^2

DESCRIÇÃO

Observe a Figura 1.

1. Manípulo com gatilho
2. Vara
3. Asa
4. Suporte da pistola
5. Interruptor desligado/ligado
6. Depósito do detergente
7. Ingresso tubo acqua
8. Mangueira de alta pressão
9. Retentor
10. Uscita acqua
11. Bocal

MONTAGEM

DESEMBALAR

Este produto necessita de ser montado.

Corte cuidadosamente a caixa pelos lados e em seguida retire o produto e quaisquer acessórios da caixa.

Em caso de dúvida, contacte o Serviço de Apoio ao Cliente Greenworks Tools para assistência. O

funcionamento de um aparelho que tenha sido pré- montado de forma inadequada poderá causar lesões pessoais graves.

Inspeccione cuidadosamente o produto de forma a assegurar-se de que nenhuma ruptura ou dano ocorreu durante o transporte.
Não se desfaça do material de embalagem até ter cuidadosamente inspeccionado e ter utilizado satisfatoriamente o produto.
Se alguma peça estiver danificada ou em falta, agradecemos que contacte o Serviço de Apoio ao Cliente Greenworks Tools para assistência.

AVISO

Se qualquer peça estiver dani cada ou em falta, não utilize este produto até as peças serem repostas. A utilização deste aparelho com peças dani cadas ou em falta poderia conduzir a graves lesões pessoais.

AVISO

Não tente modi car este produto ou criar acessórios não recomendados para o uso com este produto. Quaisquer destas alterações ou modi cações representam um uso indevido e pode resultar em condições perigosas ocasionando eventuais ferimentos graves pessoais.

AVISO

Não ligue à fonte de alimentação até que a montagem esteja concluída. A inobservância de cumprir com esta instrução pode resultar no arranque acidental e possíveis lesões pessoais graves.

LISTA DE EMBALAGEM

• Máquina principal
• Depósito do detergente
• Manual de utilização
• Bocal giratório
• Bocal de jato de fluxo ajustável
• Conector da entrada de água
• Gatilho e vara
• Mangueira de alta pressão
• Parafuso (4)

UNIR A VARETA à PISTOLA DE LAVAGEM (Observe a Figura 2.)

Instalação da vareta na pistola de lavagem a pressão Introduza com firmeza a ponta da baioneta

Portugues (Tradução das instruções originais)

macho (12) da vareta na conexão fêmea da baioneta (13). Enquanto empurra a vareta com firmeza, rode no sentido dos ponteiros do relógio até as linguetas encaixarem no seu lugar para assegurar a união sem haver fugas.

MONTAGEM DO CONECTOR DA ENTRADA DE ÁGUA (Observe a Figura 3.)

■ Alinhe o conector com a entrada de água.
■ Rode o conector no sentido dos ponteiros do relógio para garantir que está apertado.

MONTAGEM DO PUNHO (Observe a Figura 4.)

■ Alinhe a pega com a base da pega.
Insira o parafuso e rode no sentido dos ponteiros do relógio com uma chave de fendas até o parafuso estar apertado.
■ Empurre a alavanca para a ranhura.
Insira o parafuso e rode no sentido dos ponteiros do relógio com uma chave de fendas até o parafuso estar apertado.

OPERAÇÃO

Aplicações

Esta máquina de lavar de pressão pode ser usada para as finalidades elencadas abaixo:

■ Remover sujidade e bolor de pisos, pátios de cimento e paredes.
■ Limpar carros, barcos, motocicletas, mobiliário exterior e barbecues.

CONEXÃO DA MANGUEIRA DE ALTA PRESSÃO COM O CABO DO GATILHO (Observe a Figura 5.)

Montagem

■ Empurre o conector (14) da mangueira de alta pressão no conjunto (15) da pega do gatilho até se encaixar.

Remoção

■ Acione o botão de mola (16) e puxe a mangueira de alta pressão para fora do conjunto.

LIGAR O FORNECIMENTO DE ÁGUA À MÁQUINA DE LAVAR DE PRESSÃO (Observe a Figura 6.)

O fornecimento de água deve provir de uma conduta de água. NUNCA utilize água quente ou água proveniente de piscinas, lagos, etc. Para uma maior facilidade de uso, recomenda-se uma mangueira com auto-enrolamento (não fornecida).

NOTA: Se utilizar a mangueira de enrolamento automático, assegure-se que a mangueira não fica encaracolada durante o uso, uma vez que pode causar danos à bomba.

ATENÇÃO

Ao ligar o aparelho à rede fornecimento de água (não à rede pública de fornecimento de água potável), consulte os regulamentos locais dos organismos locais ou do fornecedor local de água.

Para garantir de que não ocorre qualquer retorno de contaminantes para a rede de água, o aparelho não pode estar directamente ligadoo à rede pública de fornecimento de água potável.

Caso o aparelho seja ligado à rede de água potável, devem-se incorporar dispositivos de prevenção de retorno de fl uxo ou fi xados ao sistema de fornecimento de água. A instalação deve ser aceite pelos organismos locais ou pelo fornecedor de água e deve ser realizada por pessoal técnico qualifi cado.

Os dispositivos de prevenção de retorno de fl uxo devem seradequados às categorias de fl uidos e cumprir com o requisito de evitar o retrocesso em conformidade com a EN 60335-2-79: 2009.

AVISO

Antes de ligar a mangueira de jardim à máquina de lavar à pressão:

■ Faça correr a água pela mangueira durante 120 segundos para limpar quaisquer restos na mangueira.
■ Verifique o filtro na entrada de água.
■ Se o filtro estiver sujo, limpe-o antes de ligar a mangueira de jardim à máquina.

NOTA: Deve haver um mínimo de 3 metros de mangueira sem limitações entre a entrada da máquina de lavar de pressão e a torneira do jardim.

■ Com a torneira do jardim completamente fechada, una a extremidade da mangueira de jardim ao conector roscado da torneira.

Portugues (Tradução das instruções originais)

USAR A PISTOLA INJECTORA (Observe a Figura 7.)

Para um maior controlo e segurança, mantenha sempre as duas mãos na pistola.

■ Aperte o gatilho (17) para operar a arruela de pressão.

■ Solte o gatilho para deter o fluxo de água através do bocal.

Para accionar o bloqueio:

■ Pressione o botão de bloqueio (18) para a posição ON (ligado).

Para desactivar o bloqueio:

■ Pressione o botão de bloqueio para a posição OFF (desligado).

USAR OS BOCAIS (Observe a Figura 8.)

ATENÇÃO

NUNCA mude bocais sem engatar o bloqueio na pistola injectora e NUNCA aponte a vara para o seu rosto ou o de outros.

Para conectar um bocal à vara:

■ Desligue a máquina de lavar à pressão e feche o fornecimento de água. Carregue no gatilho para libertar pressão.

■ Engate o bloqueio na pistola injectora puxando para baixo o fecho até encaixar na ranhura.

■ Rode o bocal para ajustar a forma de pulverização.

ADICIONAR DETERGENTE À MÁQUINA DE LAVAR DE PRESSÃO (Observe a Figura 9-10.)

Utilize apenas detergentes concebidos para máquinas de lavar à pressão; detergentes domésticos, ácidos, alcalinos, lixívias, solventes, material inflamável ou soluções industriais podem danificar a bomba. Vários detergentes podem exigir uma mistura antes de serem usados.

Prepare a solução de limpeza conforme as instruções indicadas na garrafa da solução.

NOTA: Use um funil, se necessário, para impedir o derramamento acidental do detergente para fora do depósito. Se se derramar algum detergente durante o

processo de enchimento, certifique-se que a unidade está limpa e seca antes de prosseguir.

PPara aplicar o sabão:

■ Derrame o detergente no depósito de detergente.
■ Installare il serbatoio del sapone sul grilletto della pistola.
Ligue a máquina de lavar de pressão e pulverize o detergente numa superfície seca usando jactos longos, iguais e sobrepostos. Para evitar riscas, não deixe que o detergente seque na superfície.

ARRANQUE E PARAGEM DA MÁQUINA DE LAVAR À PRESSÃO (Observe a Figura 11.)

ATENÇÃO

Não ponha a bomba a trabalhar sem o fornecimento de água conectado e ligado.

• Rode a mangueira de jardim e, em seguida, aperte o activador de alta pressão para aliviar a pressão de ar.Assim que surgir um fluxo de água estável, liberte o activador.
  ■ Depois de se certificar que o interruptor se encontra na posição OFF, conecte a máquina de lavar de pressão à fonte de alimentação.
  ■ Ajuste o interruptor para a posição ON(I) (ligado) para ligar o motor.
  ■ Rode a mangueira de jardim e, em seguida, aperte o gatilho de alta pressão.

MANUTENÇÃO

AVISO

Ao realizar serviços de manutenção, use apenas peças de substituição idênticas. O uso de quaisquer outras peças pode criar perigo ou causar danos ao aparelho.

AVISO

Antes de inspeccionar, limpar, ou fazer manutenção na máquina, desligue o motor, aguarde que todas as peças móveis se imobilizem, e desligue a cha da fonte de alimentação. O facto de não seguir estas instruções pode causar graves lesões pessoais ou danos a propriedade.

MANUTENÇÃO GERAL

Evite usar solventes ao limpar as peças de plástico. A maioria dos plásticos é susceptível de sofrer danos de

Portugues (Tradução das instruções originais)

vários tipos de solventes comerciais e podem ser danificados pelo seu uso. Use panos limpos para remover a sujidade, a poeira, o óleo, a gordura, etc.

AVISO

Nunca, em qualquer momento, deixe que fl uídos de travagem, petróleo, produtos petrolíferos, óleos de perfuração, etc., entrem em contacto com as peças de plástico. Os produtos químicos podem dani car, enfraquecer ou destruir o plástico, o que pode resultar em ferimentos graves. Apenas as peças que são indicadas na lista de peças se destinam a ser reparadas ou substituídas pelo cliente. Todas as outras peças devem ser substituídas num centro de assistência autorizado.

SUBSTITUIÇÃO DO CABO DE ALIMENTAÇÃO

Caso seja necessária a substituição do cabo de alimentação, tal deve ser efectuada por um centro de assistência autorizado de modo a evitar perigos de segurança.

MANUTENÇÃO DO BOCAL (Observe a Figura 12.)

A pressão excessiva da bomba (uma sensação de impulso quando se pressiona o gatilho) pode ser o resultado de um bocal sujo ou obstruído.

■ Desligue a máquina de lavar de pressão.
■ Desligue a máquina de lavar à pressão e feche o fornecimento de água. Carregue no gatilho para libertar pressão.
■ Retire o bocal da vara.

NOTA: Nunca aponte a vara pulverizadora para o seu rosto.

■ Usando um clipe de papel endireitado ou uma ferramenta de limpeza do bocal, liberte quaisquer objectos estranhos que estejam a obstruir ou restringir o bocal.
■ Usando uma mangueira de jardim, limpe/enxagúe os detritos do bocal.
■ Volte a conectar o bocal à vara.
■ Ligue o fornecimento de água.

ARMAZENAMENTO DA MÁQUINA DE LAVAR À PRESSÃO

Armazene-a numa área seca e coberta sem geada ondeo tempo não a possa danificar.Esvazie sempre a água da pistola injectora,da mangueira e da bomba.

NOTA: Recomenda-se o uso de um protector da bomba para prevenir danos causados pelo tempo frio durante o armazenamento nos meses do Inverno.

ELIMINAÇÃO

Esta marcação indica que este produto não deve ser eliminado juntamente com outros resíduos domésticos em toda a UE. Para prevenir possíveis danos para o ambiente ou a saúde humana derivados da eliminação não controlada de resíduos, recicle-os responsávelmente para promover a reutilização sustentável de recursos materiais. Para devolver o seu aparelho usado, agradecemos que utilize os sistemas de recolha e devolução ou contacte o agente onde o produto foi comprado. Eles podem ficar com este produto para procederem a uma reciclagem segura para o ambiente.

A política de garantia da Greenworks Tools para máquinas de bricolagem

PERÍODO DE GARANTIA

Todas as máquinas novas da Greenworks Tools são fornecidas com 2 anos de garantia para as peças e o trabalho a partir da data de compra original. Está disponível uma garantia de 30 dias para as máquinas de uso profissional, dado que as ferramentas da Greenworks Tools são concebidas principalmente para ser utilizadas por consumidores de bricolagem.

Esta garantia não é transmissível.

LIMITAÇÕES

Esta garantia apenas se aplica a peças/componentes defeituosos e não cobre as reparações devido ao seguinte:

1. Desgaste habitual
2. A afinação ou ajuste
3. O dano causado por um manuseamento inadequado/abuso/mau uso/ negligência.
4. O sobreaquecimento devido à falta de manutenção.
5. O dano devido a que os acessórios/fixações se desapertaram / soltaram por culpa de uma falta de manutenção.
6. O dano causados por uma limpeza com água.
7. As máquinas assistidas ou reparadas por um centro de assistência não autorizado pela Greenworks Tools.
8. Les outils assemblés ou réglés de manière incorrecte.
9. O dano causado por um uso inadequado da máquina.

10. O dano causado por um mau acondicionamento para o inverno (lavagem à pressão)

11. A garantia não costuma cobrir os elementos considerados peças consumíveis, incluindo, entre outros, o seguinte:

12. Pilhas

13. Cabos elétricos
14. Cintos
15. Filtros
16. Porta-ferramentas

• Lâminas e conjuntos de lâminas

1. Alguns produtos podem conter componentes como motores ou transmissões de um fabricante alternativo; estes elementos estarão sujeitos à política de garantia do fabricante correspondente exceto nos casos em que a Greenworks Tools Europe GmbH acorde assumir qualquer reclamação fora do período de garantia desse fabricante.

2. Os artigos de segunda mão não estão cobertos pela presente política de garantia.

3. A colocação de peças sobressalentes ou componentes adicionais não fornecidos nem autorizados pela Greenworks Tools Europe GmbH.

Garantia

Para solicitar uma garantia sobre qualquer produto coberto por esta política é necessário apresentar a prova de compra original. O comprovativo do cartão de crédito não constitui uma prova de compra suficiente. Em primeiro lugar, em caso de garantia, o consumidor deve devolver o produto no local original onde o comprou com a sua prova de compra. A máquina será enviada para as nossas instalações de serviço centrais, onde será feita uma inspeção. Caso se descubra que a máquina tem uma falha será reparada e enviada de volta para o endereço do consumidor sem qualquer custo. As máquinas que custom menos de 100 €, incluindo os impostos de vendas, costumam ser substituídas.

Se, nas instalações de serviço centrais se descobrir que a máquina não tem qualquer falha, será avisado o consumidor que tem de pagar o custo da reparação.

Esta política de garantia está sujeita a alterações periódicas para se adaptar às necessidades de novos produtos. Estará disponível uma cópia da última política e garantia em www.greenworkstools.eu

PT DECLARAÇÃO EC DE CONFORMIDADE

Fabricante: Changzhou Globe Co., Ltd.

Nome e endereço da pessoa autorizada a compilar o dossier técnico:

Nome: Peter Söderström

Endereço: Hjortronvägen 3, 555 93 Jönköping, Sweden

Pelo presente declaramos que o produto

Categoria ......Máquina pa ra Lavagem a Alta Pressão

Modelo G20

Número de série ...... Ver etiqueta de classificação do produto

Ano de construção ...... Ver etiqueta de classificação do produto

■ se encontra em conformidade com as provisões relevantes da Directiva sobre Máquinas

■ se encontra em conformidade com as provisões das outras seguintes Directivas EC MD Machinery Directive 2006/42/EC

2014/30/EU (Directiva EMC), e

2000/14/EC (directiva sobre ruído) incluindo modificações(2005/88/EC)

Além disso, declaramos que

■ as seguintes (partes/cláusulas de) normas harmonizadas europeias foram utilizadas EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Nível de potência sonora medido LWA: 87.6 dB(A)

Nível de potência sonora garantido LWA: 91 dB(A)

Método de avaliação de conformidade para o anexo V/Diretiva 2000/14/CE&2005/88/CE.

Local, data: Changzhou, 22/07/2016

Diretor de Qualidade

Assinatura: Ted Qu Haichao(BEng, C

Ted Qu

NL

EC CONFORMITEITSVERKLARING

Fabrikant: Changzhou Globe Co., Ltd.
