G20 - Høytrykkspyler GREENWORKS - Gratis bruksanvisning og manual

Produkttype	Høytrykksvasker
Merke	Greenworks
Modell	G20
Driftsspenning	220-240 V ~ 50 Hz
Nominell effekt	1400 W
Nominelt trykk	8 MPa
Maksimalt trykk	11 MPa
Nominell vannstrøm	5,6 l/min
Maksimal vannstrøm	7,6 l/min
Maks. innløpstrykk	0,7 MPa
Maks. innløpstemperatur	40 °C
Lydtrykknivå (LPA)	80 dB(A) (k=3 dB(A))
Lydeffektnivå (LWA)	87,6 dB(A) (k=3 dB(A))
Beskyttelsesgrad	IPX5
Vibrasjoner	< 2,5 m/s² (K=1 m/s²)
Garantiperiode	2 år (hjemmebruk), 30 dager (profesjonell)
Bruksområder	Rengjøring av terrasser, biler, båter, utemøbler
Innhold i pakken	Hovedenhet, vaskemiddelbeholder, roterende dyse, justerbar stråledyse, vanninntakskobling, avtrekker og rør, høytrykksslange, skruer
Vedlikehold	Rengjør dysene med en binders, tøm vannet før oppbevaring, bruk en pumpebeskytter
Standarder	EN 60335-2-79, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN ISO 3744

Ofte stilte spørsmål - G20 GREENWORKS

Hvilke typer overflater kan jeg rengjøre med Greenworks G20?

Denne høytrykksvaskeren er ideell for rengjøring av terrasser, sementplasser, vegger, biler, båter, motorsykler, griller og utemøbler. Bruk den justerbare stråledysen for å tilpasse trykket.

Hvordan kobler jeg til vannforsyningen?

Sørg for at kranen er stengt, koble deretter vanninntakskoblingen til vanninntaket på vaskeren. Åpne deretter kranen og luft ut luften ved å trykke på avtrekkeren før du slår på apparatet.

Kan jeg bruke varmt vann?

Nei, bruk aldri varmt vann. Maksimal innløpstemperatur er 40 °C. Bruk kun kaldt vann fra vannledningen.

Hvordan skifter jeg dysen trygt?

Stopp vaskeren, steng vannforsyningen, trykk på avtrekkeren for å slippe ut trykket. Aktiver avtrekkerlåsen, trykk deretter på utløserknappen for dysen for å fjerne den. Sett inn den nye dysen til den klikker.

Hvordan bruker jeg vaskemiddelbeholderen?

Hell et egnet rengjøringsmiddel i beholderen, og monter den på pistolen. Slå på apparatet og påfør rengjøringsmiddelet på den tørre overflaten med brede bevegelser. Ikke la rengjøringsmiddelet tørke før skylling.

Hvorfor har vaskeren pulseringer i trykket?

Dette skyldes ofte en tett dyse. Koble fra apparatet, steng vannet, fjern dysen og rengjør den med en ubøyd binders. Skyll den før du setter den tilbake.

Hvordan oppbevarer jeg apparatet etter bruk?

Koble fra apparatet, tøm vannet fra slangen og pistolen ved å trykke på avtrekkeren. Oppbevar den på et tørt sted, frostfritt. Det anbefales å bruke en pumpebeskytter for vinteren.

Kan jeg bruke en skjøteledning?

Ja, men skjøteledningen må være egnet for utendørs bruk og tilkoblingen må holdes tørr og minst 60 mm over bakken. Bruk en kabel med tilstrekkelig tverrsnitt for å unngå spenningsfall.

Hvordan vedlikeholder jeg vanninntaksfilteret?

Filteret sitter ved vanninntaket. Kontroller det regelmessig og rengjør det om nødvendig. Hvis det er skadet, bytt det før bruk for å unngå skade på pumpen.

Hva gjør jeg hvis pumpen ikke starter?

Kontroller først at vannforsyningen er åpen og at slangen ikke er knekt. Sørg for at bryteren står på ON. Hvis problemet vedvarer, trykk på avtrekkeren for å lufte ut luft. Hvis ingenting fungerer, kontakt Greenworks kundeservice.

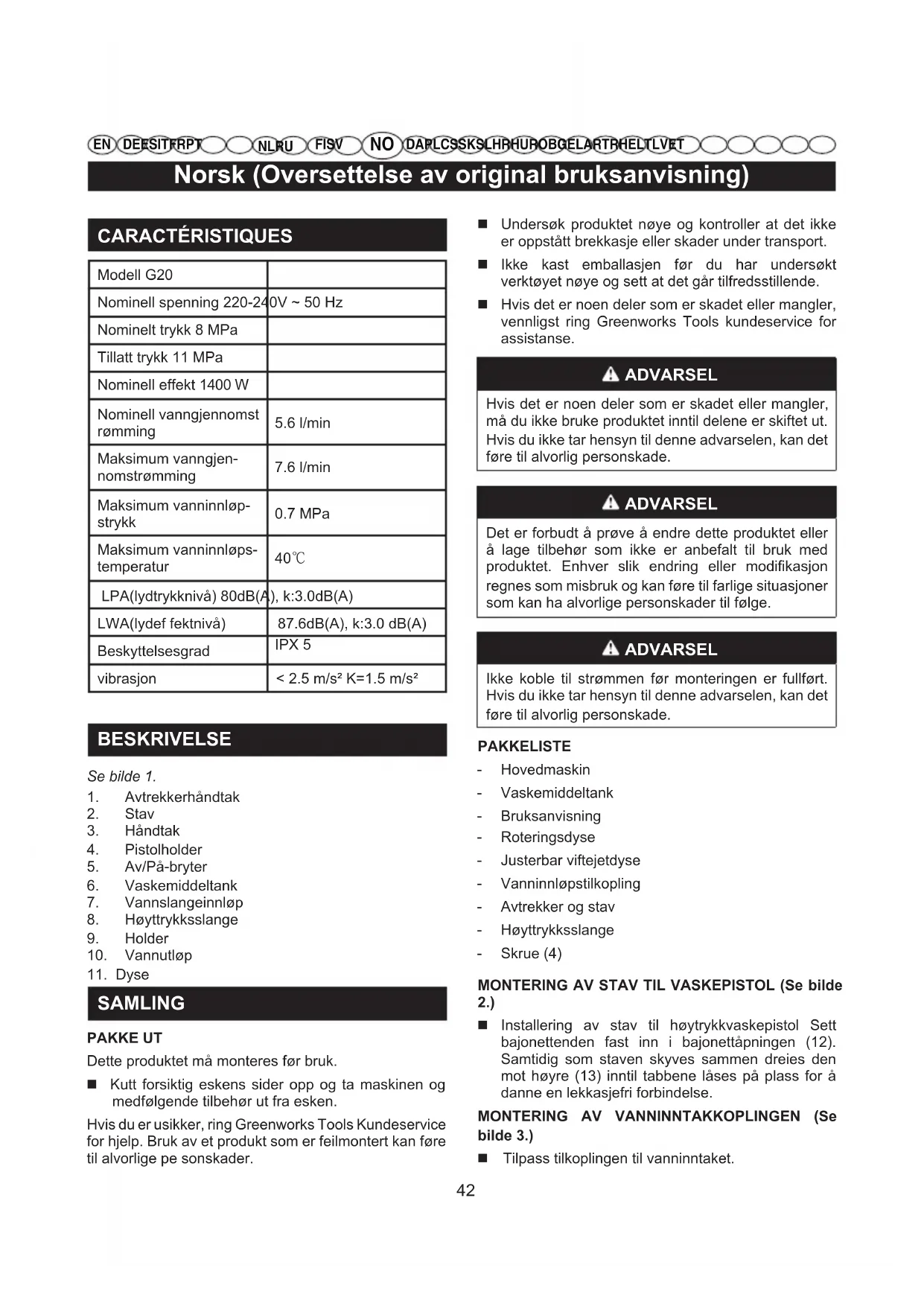

BRUKSANVISNING G20 GREENWORKS

Norsk (Oversettelse av original bruksanvisning)

CARACTÉRISTIQUES

Modell G20
Nominell spenning 220-24	0V ~ 50 Hz
Nominelt trykk 8 MPa
Tillatt trykk 11 MPa
Nominell effekt 1400 W
Nominell vanngjennomstrømming	5.6 l/min
Maksimum vanngjen-nomstrømming	7.6 l/min
Maksimum vanninnløp-strykk	0.7 MPa
Maksimum vanninnløps-temperatur	40°C
LPA(lydtrykknivå) 80dB(A), k:3.0dB(A)
LWA(lydef fektnivå)	87.6dB(A), k:3.0 dB(A)
Beskyttelsesgrad	IPX 5
vibrasjon	< 2.5 m/s2 K=1.5 m/s2

BESKRIVELSE

Se bilde 1.

1. Avtrekkerhåndtak
2. Stav
3. Håndtak
4. Pistolholder
5. Av/På-bryter
6. Vaskemiddeltank
7. Vannslangeinnløp
8. Høyttrykksslange
9. Holder
10. Vannutløp
11. Dyse

SAMLING

PAKKE UT

Dette produktet må monteres før bruk.

Kutt forsiktig eskens sider opp og ta maskinen og medfølgende tilbehør ut fra esken.

Hvis du er usikker, ring Greenworks Tools Kundeservice for hjelp. Bruk av et produkt som er feilmontert kan føre til alvorlige pe sonskader.

■ Undersøk produktet nøye og kontroller at det ikke er oppstått brekkasje eller skader under transport.
Ikke kast emballasjen før du har undersøkt verktøyet nøye og sett at det går tilfredsstillende.
Hvis det er noen deler som er skadet eller mangler, vennligst ring Greenworks Tools kundeservice for assistanse.

ADVARSEL

Hvis det er noen deler som er skadet eller mangler, må du ikke bruke produktet inntil delene er skiftet ut. Hvis du ikke tar hensyn til denne advarselen, kan det føre til alvorlig personskade.

ADVARSEL

Det er forbudt å prøve å endre dette produktet eller å lage tilbehør som ikke er anbefalt til bruk med produktet. Enhver slik endring eller modifikasjon regnes som misbruk og kan føre til farlige situasjoner som kan ha alvorlige personskader til følge.

ADVARSEL

Ikke koble til strømmen før monteringen er fullført. Hvis du ikke tar hensyn til denne advarselen, kan det føre til alvorlig personskade.

PAKKELISTE

• Hovedmaskin
• Vaskemiddeltank
• Bruksanvisning
• Roteringsdyse
• Justerbar viftejetdyse
• Vanninnløpstilkopling
• Avtrekker og stav
• Høyttrykksslange
• Skrue (4)

MONTERING AV STAV TIL VASKEPISTOL (Se bilde 2.)

■ Installering av stav til høytrykkvaskepistol Sett bajonettenden fast inn i bajonettåpningen (12). Samtidig som staven skyves sammen dreies den mot høyre (13) inntil tabbene låses på plass for å danne en lekkasjefri forbindelse.

MONTERING AV VANNINNTAKKOPLINGEN (Se bilde 3.)

- Tilpass tilkoplingen til vanninntaket.

Norsk (Oversettelse av original bruksanvisning)

■ Drei tilkoplingen mot høyre inntil den er stram.

MONTERING AV HÅNDTAKET (Se bilde 4.)

■ Sett inn skruen og drei den mot høyre med en skrutrekker inntil skruen er tilstrammet.

■ Trykk håndtaket inn i sporet.

■ Sett inn skruen og drei den mot høyre med en skrutrekker inntil skruen er tilstrammet.

BRUK

Bruksområder

Denne høytrykkspyleren kan brukes til følgende formal:

■ Fjerne smuss og møkk fra dekk, sementinnkjørsler og vegger.

■ Vasking av biler, båter, motorsykler, hagemøbler og griller.

A NSLUTAH ÖGTRY CKSS LANGENTILL SPRUTHAND- TAGET (Se bilde 5.)

Tilkopling

■ Trykk tilkoplingen (14) til høyttrykkslangen inn i festet (15) på avtrekkerhåndtaket inntil den sammenkoples.

Fjerning

■ Aktiver fjærknappen (16) og trekk høyttrykkslangen ut av festet.

TILKOBLING AV VANNFORSYNING TIL H∅YTRYK-KVASKEREN (Se bilde 6.)

Vannforsyningen må komme fra en hovedvannledning. Du må ALDRI bruke varmt vann eller vann fra en damm, innsjø osv. For enkel bruk anbefales en selvopprullende slange (medfølge ikke).

ANMERKNING: Når du bruker denne slangen, kontroller at slangen ikke klemmes under bruk for det kan føre til skader på pumpen.

FORSIKTIG

Når du kobler apparatet til vannforsyningen (ikke det offentlige drikkevannsnettet), sjekk forskriftene til de lokale myndighetene eller vannleverandøren.

For å sikre at det ikke oppstår tilbakeslag av forurenset vann inn i forsyningssystemet, må apparatet ikke kobles direkte til det offentlige vannettet.

Hvis apparatet kobles til drikkevannsforsyningen, s k al anordninger for hindring av tilbakeslag integreres eller festes på vannforsyningssystemet. Monteringen må være godkjent av de lokale myndighetene eller vannleverandøren og monteringen skal utføres av profesjonelt teknisk personell. Anordninger for hindring av tilbakeslag skal være passende i forhold til gjennomflyt og være i overensstemmelse med kravene for å unngå tilbakeflyt iht. EN 60335-2-79:2009.

ADVARSEL

Slå alltid av strømmen med strømbryteren när maskinen etterlates uten tilsyn.

ADVARSEL

Utilstrekkelige skjøteledninger kan være farlige. Hvis det brukes en skjøteledning må den være godkjent for utendørs bruk og kontakten må holdes tørr og hevet over bakken. Det anbefales at det brukes en kabelrulle som holder kontakten minst 60 mm over bakken.

Før du kobler hageslangen til høytrykksspyleren:

■ La vann renne gjennom slangen i 120 sekunder for å rense eventuell smuss fra slangen.
■ Sjekk Iteret påvanninntaket.
■ Hvis Iteret er skadet, ikke bruk maskinen inntil Iteret har blitt skiftet ut.

ANMERKNING: Det må være minst 3 meter med rett ledning mellom høytrykksspylerens inntak og hagekranen.

Når hagekranen er skrudd helt igjen, fest enden på hageslagen til gjenget krankobling.

BRUKE PISTOLEN (Se bilde 7.)

For bedre kontroll og sikkerhet, hold begge hender p? pistolen til enhver tid.

■ Trykk inn avtrekkeren (17) for å bruke trykkvaskeren.
■ Slipp utløseren for å stanse vannstrømmen gjennom munnstykke.

Norsk (Oversettelse av original bruksanvisning)

For å sette på låsen:

Du må ALDRI skifte munnstykke uten å hekte i låsen på pistolen og du må ALDRI peke med skaftet mot ansiktet ditt eller mot andre.

Å koble et munnstykke til skaftet:

■ Skruav høytrykksspylerenog skru av vannforsyningen. Dra i utløseren for å slippe ut vanntrykket.
■ Koble inn låsen på pistolen ved å dra låsen ned inntil den har klikket seg på plass.
■ Trykk inn knappen og skyv dysen inn i lansen inntil den klikker inn i sporet. Tilpass pinnen i dysen til det firkantede hullet.
■ Roter dysen for å justere sprøytemønsteret.

TILSETTE VASKEMIDDEL IH∅YTRYKKSSPYLEREN (Se bilde 9-10.)

Bruk kun vaskemiddel som er ment for høytrykksspylere; husholdningsvaskemiddel, syrer, alkaliske stoffer, blekemiddel, løsemiddel, antennelige materialer eller midler til industribruk kan skade pumpen.

ANMERKNING: Bruk ved behov en trakt for å hindre at vaskemiddel søles utenfor beholderen. Hvis noe av vaskemiddelet helles utenfor under påfylling, sikre at enheten rengjøres og tørkes før du fortsetter.

Påføring av vaskemiddel:

■ Hell vaskemiddel i beholderen for vaskemiddel.
■ Sett lavtrykksmunnstykket på sprayskaftet.
■ Start høytrykksspyleren og spray vaskemiddel på en tørr over ate ved å bruke lange og jevne bevegelser slik at spruten overlapping hverandre. For å hindre striper, må du ikke la vaskemiddelet tørke på over aten.

STARTE OG STANSE H∅YTRYKKSSPYLEREN (Se bilde 11.)

FORSIKTIG

Ikke sett påpumpen uten at vannforsyningen er koblet til og skrudd på.

■ Sk ru hages langen på og t r y k k deret ter på høytrykksutløseren for å slippe ut lufttrykket. Når det kommer en jevn vannstrøm, slipper du utløseren.
- Etter at du har påett av bryteren står på AV- posisjon, kobler du høytrykksspyleren til strømmen.
■ Sett bryteren i posisjon ON (I) for å starte motoren.
- Åpne hageslangen og trykk inn høytrykkavtrekkeren.

VEDLIKEHOLD

ADVARSEL

Ved servicearbeider skal kun originale reservedeler brukes. Bruk av andre deler kan føre til farlige situasjoner eller ødelegge produktet.

ADVARSEL

Før du undersøker, rengjør eller vedlikeholder maskinen, slå av motoren, vent til alle bevegelige deler stopper og koble pluggen fra strømforsyningen. Hvis du ikke følger disse instruksjonene kan det resultere i alvorlige personskader eller skader på eiendom.

Unngå bruk av løsemiddel når du rengjør plastikkdeler. De este plastikkdeler kan bli ødelagt av forskjellige typer vanlige løsemiddel og kan få skader ved bruk av løsemiddel. Bruk rene kluter når du fjerner smuss, støv, olje, fett osv.

ADVARSEL

Du må aldri la bremsevæsker, drivstoff, petroleumsbaserte produkter, rustoppløsende oljer osv. komme i kontakt med plastikkdeler. Kjemikalier kan skade, svekke eller ødelegge plastikk som kan fore til alvorlige personskader. Kun deler som er oppført under delelisten skal kunden selv reparere eller skifte ut. Alle andre deler skal skiftes ut av en autorisert servicebedrift.

Norsk (Oversettelse av original bruksanvisning)

SKIFTING AV STR∅MFORSYNINGSLEDNING

Hvis det er nødvendig å skifte strømledningen, må dette gjøres av en autorisert servicebedrift for å unngå sikkerhetsrelatert fare.

■ Dra ut kontakten til høytrykksspyleren.
■ Skruavhøytrykksspylerenogskru a v vannforsyningen. Dra utløseren for å slippe ut vanntrykket.
■ Ta munnstykket av skaftet.

■ Bruk en rettet binders eller et renseverktøy for munnstykket for å fjerne alle fremmedlegemer som tetter munnstykket.
■ Bruk hageslagen for å spyle smuss ut av munnstykket.
■ Sett munnstykket på skaftet igjen.
■ Skru på vannforsyningen.

Å RYDDE BORT H∅YTRYKKSSPYLEREN

ANMERKNING: Bruk av et pumpevern anbefales for å hindre at kalt vær skader maskinen under lagring i vintermånedene.

KASTING

Denne merkingen viser at produktet ikke skal kastes i husholdningsavfall i hele EU. For å hindre mulig skade på miljø og helse gjennom ukontrollert søppelkasting, skal maskinen resirkuleres på en ansvarlig måte for å fremme gjenbruk av materialressurser. For å levere inn ditt brukte produkt, vennligst benytt deg av de kildesorteringstilbudene som nnes eller ta kontakt med forhandleren der produktet ble kjøpt. De kan ta imot produktet for miljøvennlig resirkulering.

Apparatet skal samles.

Når hanen er lukket, skal haveslangen forbindes til gevindstikket.

SÄDAN BRUGES PISTOLEN (Se Figur 7.)

Alle nye Greenworks Tools-maskiner dekkes av en 2-årig garanti for deler og arbeid beregnet fra kjøpsdato. En 30-dagers garanti er tilgjengelig for maskiner som brukes profesjonelt idet Greenworks Tools i hovedsak retter seg mot gjør-det-selv-forbrukere. Garantien kan ikke overføres.

BEGRENSNINGER

Denne garantien gjelder bare defekte deler/komponenter og dekker ikke reparasjoner på grunn av:

1. Normal slitasje.
2. Rutinemessige oppgraderinger eller justeringer.
3. Skader som følge av feilaktig bruk/misbruk eller vanskjøtsel.
4. Overoppvarming som følge av manglende vedlikehold.
5. Skade som følge av at festeanordninger løsner på grunn av manglende vedlikehold.
6. Skade som følge av rengjøring med vann.
7. Maskiner vedlikeholdt eller reparert av et verksted som ikke er autorisert av Greenworks Tools.
8. Maskiner som er feilaktig montert eller justert.
9. Skade som følge av feilaktig bruk av maskinen.
10. Skade som følge av feil vinterklargjøring (trykkskiver)
11. Deler som forbruksartikler dekkes normalt sett ikke av garantien, inkludert men ikke begrenset til:

- Batterier

• Elektriske ledninger
- Kniver og knivenheter
- Reimer
- Filtre
- Chucker og verktøyholdere

1. Visse produkter kan inneholde komponenter som motorer eller transmisjoner fra en annen produsent. Disse delene vil dekkes av garantien til vedkommende produsent unntatt der Greenworks Tools Europe GmbH er villig til å dekke krav utenfor nevnte produsents garantiperiode.
2. Bruktkjøpte produkter dekkes ikke av denne garantien.
3. Montering av reservedeler, erstatninger eller ekstra komponenter som ikke er levert eller godkjent av Greenworks Tools Europe GmbH.

Garanti

For å kunne kreve en at garantien gjøres gjeldende må eieren kunne framlegge originalkvittering for kjøpet. Utskrift av kredittkortavregning kvalifiserer ikke som tilfredsstillende bevis for kjøp. Dersom eieren krever at garantien gjøres gjeldende må produktet returneres til stedet hvor det ble kjøpt sammen med originalkvittering for kjøpet. Maskinen vil bli sendt til vårt sentrale serviceverksted og en inspeksjon foretatt. Hvis det fastslås at maskinen har en feil som dekkes av garantien vil den bli reparert og sendt tilbake til eieren kostnadsfritt. Maskiner med en utsalgspris på under €100 inkludert mva. vil generelt sett bli erstattet.

Hvis sentralverkstedet finner at maskinen har en feil som ikke dekkes av garantien vil eieren bli orientert om at de må selv betale for kostnadene ved en reparasjon.

Disse garantibestemmelsene vil kunne endres fra tid til annen for å være i overensslemmelse med nye produkter. En kopi av de nyeste garantibestemmelsene finnes på www.greenworkstools.eu.

Greenworks Tools garantipolitik for gør det selv-maskiner

GARANTIPERIODE

Navn og adresse på vedkommende person som er autorisert til å kompilere den tekniske datafilen:

Navn: Peter Söderström

Adresse: Hjortronvägen 3, 555 93 Jönköping, Sweden

Herved erklærer vi at produktet

Kategori ...... Høytrykkvasker

Modell G20

I tillegg erklærer vi at

■ følgende (deler/bestemmelser i) harmoniserte europeiske standarder er benyttet

EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Målt lydeffektnivå LWA: 87.6 dB(A)

Garantert lydeffektnivå LWA: 91 dB(A)

Samsvarsvurderingsmetode til Tillegg V/Direktiv 2000/14/EC&2005/88/EC

Sted, dato: Changzhou, 22/07/2016

kvalitets direktør

Signatur: Ted Qu Haichao (Bf

Ted Qu

DA

EC OVERENSSTEMMELSESERKLÆRING

Fabrikant: Changzhou Globe Co., Ltd.

Og vi erklærer yderligere, at
