G20 - високонапорен почистващ уред GREENWORKS - Безплатно ръководство за потребителя

Вид продукт	Почистващ апарат за високо налягане
Марка	Greenworks
Модел	G20
Работно напрежение	220-240 V ~ 50 Hz
Номинална мощност	1400 W
Номинално налягане	8 MPa
Допустимо налягане	11 MPa
Номинален воден дебит	5,6 l/min
Максимален воден дебит	7,6 l/min
Максимално входно налягане	0,7 MPa
Максимална входна температура	40 °C
Ниво на звуково налягане (LPA)	80 dB(A) (k=3 dB(A))
Ниво на звукова мощност (LWA)	87,6 dB(A) (k=3 dB(A))
Степен на защита	IPX5
Вибрации	< 2,5 m/s² (K=1 m/s²)
Гаранционен срок	2 години (домашна употреба), 30 дни (професионална употреба)
Приложения	Почистване на тераси, коли, лодки, външно обзавеждане
Съдържание на опаковката	Основен блок, резервоар за препарат, въртяща се дюза, регулируема дюза, входен воден конектор, спусък и тръба, маркуч за високо налягане, винтове
Поддръжка	Почиствайте дюзите с кламер, източвайте водата преди съхранение, използвайте защита за помпа
Стандарти	EN 60335-2-79, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN ISO 3744

Често задавани въпроси - G20 GREENWORKS

Какви видове повърхности мога да почистя с Greenworks G20?

Този високонапорен почистващ апарат е идеален за почистване на тераси, циментови дворове, стени, коли, лодки, мотоциклети, барбекюта и външно обзавеждане. Използвайте регулируемата дюза за адаптиране на налягането.

Как да свържа маркуча за водоснабдяване?

Уверете се, че кранът е затворен, след това свържете входния воден конектор към водния вход на почистващия апарат. След това отворете крана и изпуснете въздуха, като натиснете спусъка, преди да включите апарата.

Мога ли да използвам топла вода?

Не, никога не използвайте топла вода. Максималната температура на входната вода е 40 °C. Използвайте само студена вода от водопровода.

Как безопасно да сменя дюзата?

Спрете почистващия апарат, затворете водоподаването, натиснете спусъка, за да освободите налягането. Задействайте блокировката на спусъка, след това натиснете бутона за освобождаване на дюзата, за да я извадите. Поставете новата дюза до щракване.

Как да използвам резервоара за препарат?

Налейте подходящ препарат в резервоара, след това го монтирайте на пистолета. Включете апарата и нанесете препарата върху сухата повърхност с широки движения. Не оставяйте препарата да изсъхне преди изплакване.

Защо моят почистващ апарат има пулсации на налягането?

Това често се дължи на запушена дюза. Изключете апарата, затворете водата, извадете дюзата и я почистете с разгънат кламер. Изплакнете я, преди да я поставите отново.

Как да прибера апарата след употреба?

Изключете апарата, изпразнете водата от маркуча и пистолета, като натиснете спусъка. Съхранявайте го на сухо място, защитено от замръзване. Препоръчително е да използвате защита за помпа през зимата.

Мога ли да използвам удължителен кабел?

Да, но удължителят трябва да е подходящ за външна употреба и връзката му да остане суха и на поне 60 mm от земята. Използвайте кабел с достатъчно напречно сечение, за да избегнете спадове на напрежението.

Как да поддържам филтъра на входа за вода?

Филтърът се намира на входа за вода. Проверявайте го редовно и го почиствайте, ако е необходимо. Ако е повреден, го сменете преди употреба, за да избегнете повреда на помпата.

Какво да направя, ако помпата не стартира?

Първо проверете дали водоподаването е отворено и маркучът не е прегънат. Уверете се, че превключвателят е на ON. Ако проблемът продължава, натиснете спусъка, за да изпуснете въздуха. Ако нищо не работи, свържете се с отдела за обслужване на клиенти на Greenworks.

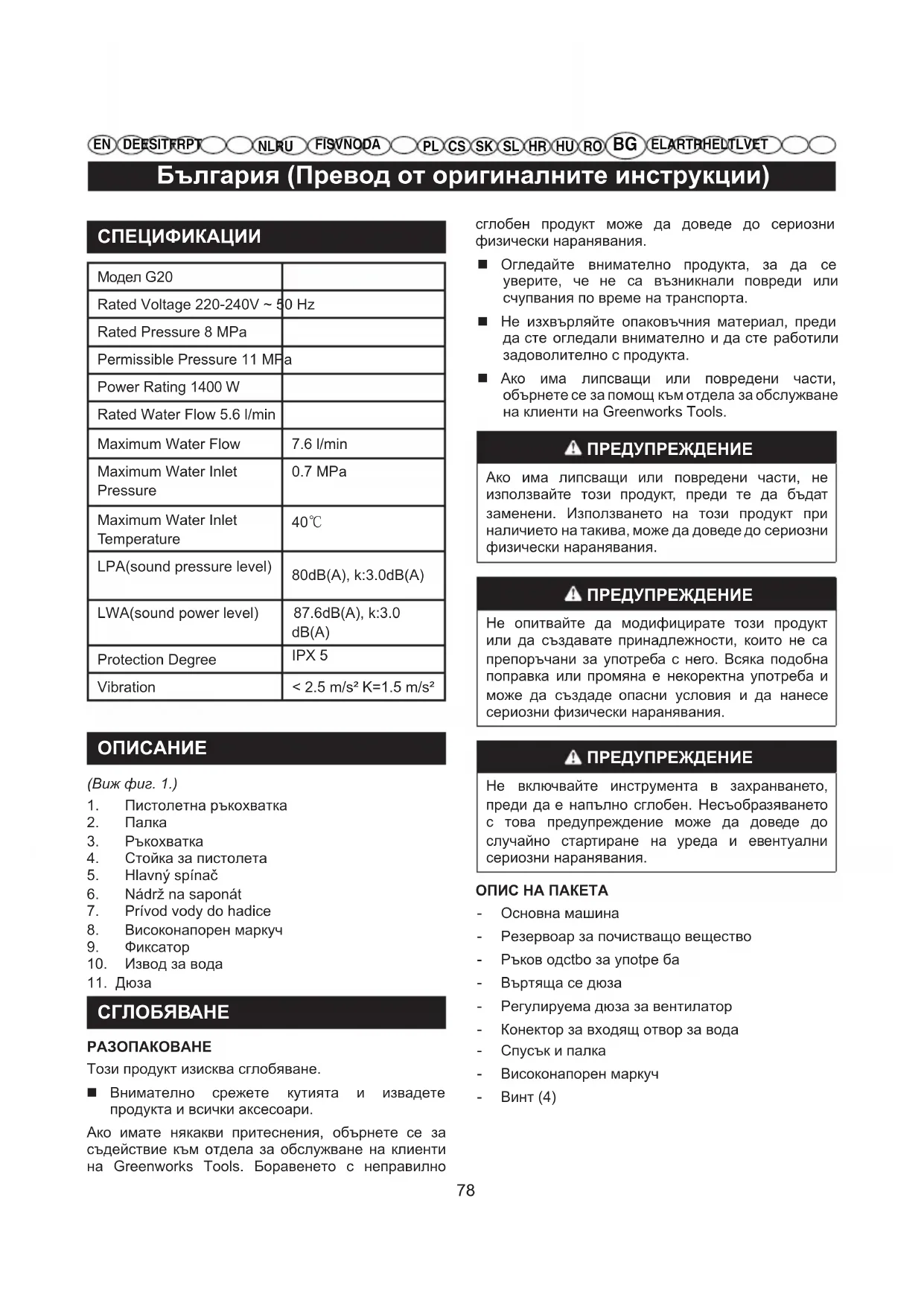

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ G20 GREENWORKS

България (Превод от оригиналните инструкции)

СПЕЦИФИКАЦИИ

Този продукт изисква сглобяване.

■ Внимателно срежете кутията и извадете продукта и всички аксесоари.

Ако имате някакви притеснения, обърнете се за съдействие към отдела за обслужване на клиенти на Greenworks Tools. Боравенето с неправилно

сглобен продукт може да доведе до сериозни физически наранявания.

■ Огледайте внимателно продукта, за да се уверите, че не са възникнали повреди или счупвания по време на транспорта.
■ Не изхвърляйте опаковъчния материал, преди да сте огледали внимателно и да сте работили задоволително с продукта.
■ Ако има липсващи или повредени части, обърнете се за помощ към отдела за обслужване на клиенти на Greenworks Tools.

ПРЕДУПРЕЖДЕНИЕ

Ако има липсващи или повредени части, не използвайте този продукт, преди те да бъдат заменени. Използването на този продукт при наличието на такива, може да доведе до сериозни физически наранявания.

ПРЕДУПРЕЖДЕНИЕ

Не опитвайте да модифицирате този продукт или да създавате принадлежности, които не са препоръчани за употреба с него. Всяка подобна поправка или промяна е некоректна употреба и може да създаде опасни условия и да нанесе сериозни физически наранявания.

ПРЕДУПРЕЖДЕНИЕ

Не включвайте инструмента в захранването, преди да е напълно сглобен. Несъобразяването с това предупреждение може да доведе до случайно стартиране на уреда и евентуални сериозни наранявания.

ОПИС НА ПАКЕТА

• Основна машина
• Резервоар за почистващо вещество
• Ръков одство за употре ба
• Въртяща се дюза
• Регулируема дюза за вентилатор
• Конектор за входящ отвор за вода
• Спусък и палка
• Високонапорен маркуч
• Винт (4)

България (Превод от оригиналните инструкции)

МОНТИРАНЕ НА ПРЪСКАЛКАТА КЪМ ПИСТОЛЕТА НА ВОДОСТРУЙКАТА (Виж фигур. 2.)

■ Монтиране на пръскалката към пистолета на водоструйката В карай темъжкия крайна байо н ета (12) н апръскалката в женския отвор (13) стабилно. Докато натискате пръскалката здраво, завъртете по часовниковата стрелка, докато щифтовете щракнат на място, за да гарантирате плътна връзка.

МОНТИРАНЕ НА ВОДОПОДЕМНИЯ КОНЕКТОР (Виж фигур. 3.)

Завъртете го по часовниковата стрелка, докато се уверите, че е затегнат.

■ Напаснете ръкохватката с основата й.

■ Натиснете ръкохватката в жлеба.

Тази водоструйка може да се използва за следните цели:

■ Премах ване на мръс отия и пръс т от подове, циментирани вътрешни дворове и стени.

■ Почистване на автомобили, лодки, мотоциклети, външни мебели и скари.

СВЪРЗВАНЕ НА ВОДОНАПОРНИЯ МАРКУЧ КЪМ ДРЪЖКАТА НА СПУСЪКА (Виж фиг. 5.)

Сглобяване

■ Натиснете конектора (14) на високонапорния маркуч в стойката (15) на пистолетната ръкохватка, докато щракне.

Сваляне

■ Натиснете пружинния бутон (16) и издърпайте високонапорния маркуч от стойката.

СВЪРЗВАНЕНАВОДОСТРУЙКАТАКЪМВОДОСНА БДИТЕЛНАТА СИСТЕМА (Виж фигур. 6.)

Подаванетонаводатрябвадастава от водопреносната мрежа. В НИКАКЪВ СЛУЧАЙ не използвайте вода от басейни, езера и др. подобни. За ваше удобство уредът е снабден съссамона виващсеградинскимаркуч.

ЗАБЕЛЕЖКА: Внимавайте самонавиващит се маркуч да не се прегъне, докато помпата работи, защото това може да я повреди.

ВНИМАНИЕ

Присвързваненауре дакъмводоснабд ителнатамрежа (некъм обществена водоснабдителна мрежа за питейна вода), спазвайте предписанията наместнатаком исияилилинаместното водоснабдително дружество. За да сте сигурни, че няма да има обратно вливане на замърсители във водоснабдителната мрежа, уредът не трябва да се свързва директно към обществената водоснабдителна мрежа за питейна вода. Ако уредът е свързан към мрежа за питейна в од а , ус тройстват азапредотвратяванена обратния поток трябва да са вградени във водоснабдителната система или да са прикрепени към нея. Инсталацията трябва да е одобрена от местната комисия или от водоснабдителното дружество и трябва дасеиз вършитпрофессиональнитехници . Устройстватаза предотвратяване на обратния поток трябва да са подходящи за съответните к атегории течности и да отговарят на изискването за избягване на обратно източване през сифона съобразно EN 60335- 2-79: 2009 .

ПРЕДУПРЕЖДЕНИЕ

Ви наги изключвай тепревключвателя за централното захранване, когато оставяте машината без надзор

ПРЕДУПРЕЖДЕНИЕ

Използването на неподходящ удължител може да бъде опасно. Ако използвате удължител, той трябва да е подходящ за работа на открито, като мястото на свързване трябва да е сухо и да не е в контакт със земната повърхност. За тази цел се препоръчва използването на макара за кабела, която ще държи свръзката на поне 60 мм над земната повърхност.

Преди да свържете градинския маркуч към водоструйката.:

■ Пуснете водата да тече през маркуча за около 30 секунди, за да се прочисти от наносите, които може да са се натрупали вътре.

■ Проверете филтъра на водния източник.

България (Превод от оригиналните инструкции)

■ Ако филтърът е повреден, не използвайте машината, преди да бъде заменен.

ЗАБЕЛЕЖКА: Между градинската чешма и отвора за входяща вода на водоструйката трябва да има поне 3 метра свободен маркуч.

■ края на градинския маркуч към нарязания съединител за чешма.

ИЗПОЛЗВАНЕ НА ПИСТОЛЕТА (Виж фигур. 7.)

Дръжте пистолета през цялото време с две ръце — за по-добър контрол и по-голяма безопасност.

■ Стиснете спусъка (17), за да започнете работа с водоструйката.

■ Освободете спусъка, за да спрете притока на вода през дюзата.

■ Натиснете бутона за заключва (18) на позиция ОН (ВКЛЮЧЕНО).

ИЗПОЛЗВАНЕ НА ДЮЗИТЕ (Виж фигур. 8.)

ВНИМАНИЕ

НЕ сменяйте дюзата, без да сте заключили ф и ксатора на спусъкаи НИКОГА н е насочвайте копието към лицето си или към другите.

За да прикачите дюза към копието:

Изключете водоструйката и спрете източника на вода. Дръпнете спусъка, за да освободите налягането.
■ Зацепете фиксатора на спусъка, като го дръпнете надолу, докато щракне в жлеба.
■ Натиснете бутона и внимателно поставете дюзата в държача, докато щракне в жлеба.
Завъртете дюзата, за да регулирате формата на струята.

ЗАРЕЖДАНЕ НАВ ОД ОСТРУЙКАТА Section 0 ПОЧИСТВАЩ ПРЕПАРАТ (Виж фигур. 9-10.)

Използвайтесамопочистващипрепарати, предназначени за водоструйки; използването на битови почистващи препарати, киселини, основи, белина, разтворители, леснозапалими материали или индустриални разтвори може да повреди

помпата. Много от почистващите препарати изискват смесване преди употреба.

Пригответе почистващия разтвор според указанията на бутилката му.

ЗАБЕЛЕЖКА: При необходимост използвайте фуния, за да предотвратите разливане извън резервоара. Ако по време на пълненето се разлее почистващ препарат, почистете и подсушете машината, преди да продължите.

За да използвате сапун:

■ Сипете почистващ препарат в резервоара.
■ Монтирайте резервоара за сапун към пистолетната ръкохватка.
■ Стартирайте водоструйката и напръскайте с почистващ препарат суха повърхност с помощта на дълги, равни, припокриващи се, махове. За да предотвратите появата на петна, не оставяйте препарата да засъхне върху повърхността.

STARTING AND STOPPING THE PRESSURE WASHER (Виж фигур. 11.)

ВНИМАНИЕ

Не оставяйте помпата да работи, ак о захранването с вода е прекъснато.

■ Пуснете водата към градинския маркуч, след което стиснете спусъка, за да освободите нагнетения въздух. Изчакайте дюзата да започне да пръска с равномерна струя и отпуснете спусъка.
■ Уверете се, че превключвателят е на OFF (из ключено) и в ключете водоструйкатав електрическата мрежа.
■ Задайте превключвателя на позиция ON(I) (ВКЛЮЧЕНО), за да стартирате мотора.
■ Пуснете водата в градинския маркуч, след което натиснете високонапорния спусък на пистолета.

ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ

При сервисно обслужване използвайте само идентични резервни части. Използването на други части може да ви постави в опасност или да повреди продукта.

България (Превод от оригиналните инструкции)

ПРЕДУПРЕЖДЕНИЕ

Преди да преглеждате, почиствате или обслужвате машината, спрете мотора, изчакайте всички подвижни части да спрат и изк лючете от елек трозахранването. Неспазването на тези указания може да доведе до сериозни физически наранявания или имуществени щети.

GENERAL MAINTENANCE

Избягвайте използването на разтворители при почистването на пластмасовите части. Повечето пластмасисачувствителникъмразл и чни видове разтворители и може да се повредят при използването на такива. Използвайте чисти парцали, за да премахнете кал, прах, масло, грес и т.н.

ПРЕДУПРЕЖДЕНИЕ

В никакъв случай непозволявайте пластмасовите части да влизат в контакт със спирачни течности, бензин, нефтени продукти , проникващимаслаит.н . Химикалите могат да повредят, отслабят или унищожат пластмасата, което може да доведе до сериозни физически наранявания. Само частите, които са описани в списъка, са подходящи за ремонт и подмяна от клиента. Всички други части следва да се заменят от оторизиран сервис.

Ако се налага смяна на захранващия кабел, то това трябва да се извърши от оторизиран сервис, за да се избегне излагането ви на опасност.

ПОДДРЪЖКА НА ДЮЗИТЕ (Виж фигур. 12.)

Ако дюзата е замърсена или задръстена, може да налягането в помпата да се увеличи прекомерно (усеща се пулсиране, докато стискате спусъка).

Изключете водоструйката от щепсела.
Изключете водоструйката и спрете източника на вода. Дръпнете спусъка, за да освободите налягането.
■ Отделете дюзата от копието.

ЗАБЕЛЕЖКА: Никога не насочвайте копието към лицето си.

■ Почистете дюзата от чужди частици, които я задръстват или ограничават, като използвате изправен кламер или инструмент за почистване на дюзи.

Използвайки градински маркуч почистете/

промийте наносите в дюзата.

■ Прикачете отново дюзата на копието.
■ Пуснете водното захранване.

СЪХРАНЯВАНЕ НА ВОДОСТРУЙКАТА

Съхранявайте машината в сухо закрито помещение, където няма опасност от замръзване и климатичните условия няма да я повредят. Винаги, преди да приберете водоструйката за съхранение, изпразвайте водата от пистолета, маркуча и помпата.

ЗАБЕЛЕЖКА: Препоръчително е използването на предпазителя за помпата, който ще предотврати повреди в следствие на студ през зимните месеци.

ИЗХВЪРЛЯНЕ

Този знак означава, че в целия ЕС този продукт не трябва да се изхвърля заедно с д р у г и б и т о в и о т п а д ь ц и . З а д а с е предотврати отрицателното въздействие върху ок олната среда или човешк ото здраве, чрез неконтролирано изхвърляне на отпадъците, той ще бъде рециклиран, което ще спомогне за повторното използване на материалите. За да върнете използвано устройство, използвайте системите за връщане и събиране или се свържете с разпространителя, от когото сте го закупили. Те ще вземат продукта за предпазваща околната среда преработка.

Гаранционни правила на Greenworks Tools за самоделни машини

Всички машини на Greenworks Tools се предоставят с 2-годишна гаранция за сервисна дейност и резервни части, считано от датата на закупуване на продукта. Предоставя се само 30-дневна гаранция за професионално използваните машини, защото продуктите на Greenworks Tools са предназначени предимно за клиенти, работещи със самоделни машини.

Настоящата гаранция не може да се прехвърля.

ОГРАНИЧЕНИЯ

Настоящата гаранция е валидна само за дефектни части/компоненти и не покрива ремонти, породени от:

1. Нормално износване и амортизация.

2. Рутинни настройки или дейности по регулиране.

3. Повреди, причинени от неправилно боравене/злоупотреба/грешно използване или проява на небрежност.

4. Прегряване поради лоша поддръжка.

5. Повреди поради разхлабени/разкачени снадки или скрепителни елементи в следствие на лоша поддръжка.

6. Повреди, причинени в следствие на почистване с вода.

7. Машини, обслужвани или ремонтирани от сервисни центрове, които не са оторизирани от Greenworks Tools.

8. Машини, които са сглобени или регулирани неправилно.

9. Повреди, породени от неправилно боравене с машината.

10. Повреди, породени от неправилно зазимяване (водоструйки)

11. Елементи, които се считат за консумативи, но обикновено не се покриват от гаранцията, включително (но не само):

• Батерии

• Електрически кабели

- Остриета и комплекти остриета

- Ремъци

• Филтри

- Патронници и държачи за инструменти

1. Някои продукти могат да съдържат компоненти (например двигатели, трансмисии) от други производители – за тези елементи са в сила гаранционните условия на съответния производител освен в случаите, когато Greenworks Tools Europe GmbH се съгласи да покрие щетите, които не се покриват от гаранционния период на този производител.

2. Стоки втора употреба не се покриват от настоящата гаранция.

3. Монтирането на резервни части, заместващи или допълнителни компоненти, които не са предоставени или одобрени от Greenworks Tools Europe GmbH.

Гаранция

За предявяване на гаранционен иск за даден продукт трябва да се предостави доказателство за първоначалното му закупуване. Извлеченията от кредитни карти не представляват валидно доказателство за закупуване. При първото възникване на условие, позволяващо предявяване на гаранционен иск, клиентът трябва да занесе продукта на мястото на неговото първоначално закупуване, където трябва да предостави доказателство за закупуването.

Машината ще бъде изпратена до нашия главен сервизен център, където ще бъде извършена инспекция. Ако се установи фабричен дефект по машината, тя ще бъде безплатно ремонтирана и изпратена обратно на адреса на клиента. Машините на пазарна стойност под 100 евро (вкл. данък продажба) обикновено ще бъдат подменяни с нови.

Ако нашият главен сервисен център не установи фабрични дефекти по машината, клиентът ще бъде уведомен, че той ще трябва да заплати разходите по ремонта на продукта.

Настоящите гаранционни правила могат да бъдат променяни периодично, за да бъдат актуално адаптирани към новите продукти. Копие на най-актуалните гаранционни правила е налично на адрес www.greenworkstools.eu.

Име и адрес на лицето, упълномощено да състави техническия файл:

Име: Peter Söderström

Адрес: Hjortronvägen 3, 555 93 Jönköping, Sweden

С настоящето декларираме, че продуктът

Сериен номер ...... Виж етикета с номиналните стойности

Година на производство ...... Виж етикета с номиналните стойности

■ отговаря на съответстващите разпоредби на Директивата относно машините

- отговаря на разпоредбите на следните други директиви на ЕО

2000/14/EC (Излъчван шум от машини и съоръжения, които работят на открито) включително промените (2005/88/EC)

Освен това декларираме, че

■ са приложени следните (части/клаузи от) европейските хармонизирани стандарти

EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Измерено ниво на шум LWA: 87.6 dB(A)

Гарантирано ниво на шум LWA: 91 dB(A)

Метод на оценяване на съответствието съобразно приложение V от Директива 2000/14/EC&2005/88/EC

Място, дата: Changzhou, 22/07/2016

директор качество

Подпис: Ted Qu Haichao (I)

Ted Qu
