Tipo di prodotto	Idropulitrice
Marca	Greenworks
Modello	G20
Tensione di servizio	220-240 V ~ 50 Hz
Potenza nominale	1400 W
Pressione nominale	8 MPa
Pressione ammissibile	11 MPa
Portata d'acqua nominale	5,6 l/min
Portata d'acqua massima	7,6 l/min
Pressione di ingresso max.	0,7 MPa
Temperatura di ingresso max.	40 °C
Livello di pressione sonora (LPA)	80 dB(A) (k=3 dB(A))
Livello di potenza sonora (LWA)	87,6 dB(A) (k=3 dB(A))
Grado di protezione	IPX5
Vibrazioni	< 2,5 m/s² (K=1 m/s²)
Periodo di garanzia	2 anni (uso domestico), 30 giorni (professionale)
Applicazioni	Pulizia di terrazzi, auto, barche, mobili da esterno
Contenuto della confezione	Unità principale, serbatoio detergente, ugello rotante, ugello a getto regolabile, connettore di ingresso acqua, grilletto e tubo, tubo alta pressione, viti
Manutenzione	Pulire gli ugelli con una graffetta, scaricare l'acqua prima della conservazione, utilizzare un protettore di pompa
Norme	EN 60335-2-79, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN ISO 3744

Domande frequenti - G20 GREENWORKS

Quali tipi di superfici posso pulire con Greenworks G20?

Questa idropulitrice è ideale per pulire terrazzi, cortili in cemento, muri, auto, barche, moto, barbecue e mobili da esterno. Utilizzare l'ugello a getto regolabile per adattare la pressione.

Come collegare il tubo di alimentazione dell'acqua?

Assicurarsi che il rubinetto sia chiuso, quindi collegare il connettore di ingresso acqua all'ingresso dell'acqua dell'idropulitrice. Aprire quindi il rubinetto e spurgare l'aria premendo il grilletto prima di collegare l'apparecchio.

Posso usare acqua calda?

No, non utilizzare mai acqua calda. La temperatura massima dell'acqua in ingresso è di 40 °C. Utilizzare solo acqua fredda proveniente dalla rete.

Come cambiare l'ugello in sicurezza?

Fermare l'idropulitrice, chiudere l'arrivo dell'acqua, premere il grilletto per rilasciare la pressione. Inserire il blocco del grilletto, quindi premere il pulsante di sblocco dell'ugello per rimuoverlo. Inserire il nuovo ugello fino allo scatto.

Come usare il serbatoio del detergente?

Versare un detergente adatto nel serbatoio, quindi installarlo sulla pistola. Accendere l'apparecchio e applicare il detergente sulla superficie asciutta con movimenti ampi. Non lasciare asciugare il detergente prima di risciacquare.

Perché la mia idropulitrice ha pulsazioni di pressione?

Ciò è spesso dovuto a un ugello ostruito. Scollegare l'apparecchio, chiudere l'acqua, rimuovere l'ugello e pulirlo con una graffetta aperta. Risciacquarlo prima di rimetterlo.

Come riporre l'apparecchio dopo l'uso?

Scollegare l'apparecchio, svuotare l'acqua dal tubo e dalla pistola premendo il grilletto. Riporlo in un luogo asciutto, al riparo dal gelo. Si consiglia di utilizzare un protettore di pompa per l'inverno.

Posso usare una prolunga elettrica?

Sì, ma la prolunga deve essere adatta per uso esterno e la sua connessione deve rimanere asciutta e ad almeno 60 mm dal suolo. Utilizzare un cavo di sezione sufficiente per evitare cadute di tensione.

Come mantenere il filtro di ingresso acqua?

Il filtro si trova all'ingresso dell'acqua. Controllarlo regolarmente e pulirlo se necessario. Se danneggiato, sostituirlo prima di qualsiasi utilizzo per evitare di danneggiare la pompa.

Cosa fare se la pompa non si avvia?

Controllare prima che l'alimentazione idrica sia aperta e che il tubo non sia piegato. Assicurarsi che l'interruttore sia su ON. Se il problema persiste, premere il grilletto per spurgare l'aria. Se non funziona nulla, contattare il servizio clienti Greenworks.

MANUALE UTENTE G20 GREENWORKS

Italiano (Traduzione dalle istruzioni originali)

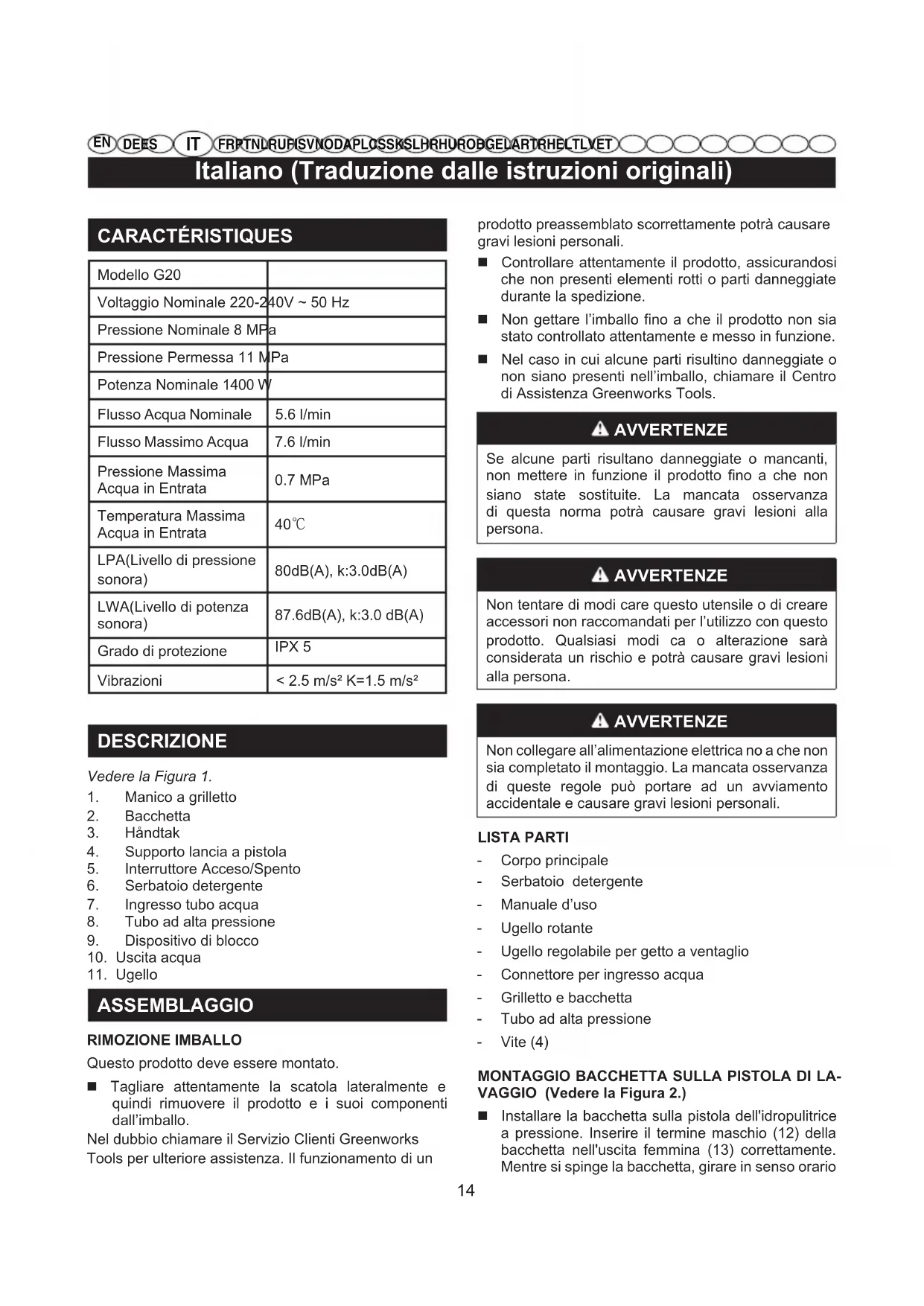

CARACTÉRISTIQUES

Modello G20
Voltaggio Nominale 220-2	40V ~ 50 Hz
Pressione Nominale 8 MPa
Pressione Permessa 11 MPa
Potenza Nominale 1400 W
Flusso Acqua Nominale	5.6 l/min
Flusso Massimo Acqua	7.6 l/min
Pressione Massima Acqua in Entrata	0.7 MPa
Temperatura Massima Acqua in Entrata	40°C
LPA(Livello di pressione sonora)	80dB(A), k:3.0dB(A)
LWA(Livello di potenza sonora)	87.6dB(A), k:3.0 dB(A)
Grado di protezione	IPX 5
Vibrazioni	< 2.5 m/s2 K=1.5 m/s2

DESCRIZIONE

Vedere la Figura 1.

1. Manico a grilletto
2. Bacchetta
3. Håndtak
4. Supporto lancia a pistola
5. Interruttore Acceso/Spento
6. Serbatoio detergente
7. Ingresso tubo acqua
8. Tubo ad alta pressione
9. Dispositivo di blocco
10. Uscita acqua
11. Ugello

ASSEMBLAGGIO

RIMOZIONE IMBALLO

Questo prodotto deve essere montato.

■ Tagliare attentamente la scatola lateralmente e quindi rimuovere il prodotto e i suoi componenti dall'imballo.

Nel dubbio chiamare il Servizio Clienti Greenworks

Tools per ulteriore assistenza. Il funzionamento di un

prodotto preassemblato scorrettamente potrà causare gravi lesioni personali.

■ Controllare attentamente il prodotto, assicurandosi che non presenti elementi rotti o parti danneggiate durante la spedizione.
■ Non gettare l'imballo fino a che il prodotto non sia stato controllato attentamente e messo in funzione.
- Nel caso in cui alcune parti risultino danneggiate o non siano presenti nell'imballo, chiamare il Centro di Assistenza Greenworks Tools.

AVVERTENZE

Se alcune parti risultano danneggiate o mancanti, non mettere in funzione il prodotto fino a che non siano state sostituite. La mancata osservanza di questa norma potrà causare gravi lesioni alla persona.

AVVERTENZE

Non tentare di modi care questo utensile o di creare accessori non raccomandati per l'utilizzo con questo prodotto. Qualsiasi modi ca o alterazione sarà considerata un rischio e potrà causare gravi lesioni alla persona.

AVVERTENZE

Non collegare all'alimentazione elettrica no a che non sia completato il montaggio. La mancata osservanza di queste regole può portare ad un avviamento accidentale e causare gravi lesioni personali.

LISTA PARTI

• Corpo principale
• Serbatoio detergente
• Manuale d'uso
• Ugello rotante
• Ugello regolabile per getto a ventaglio
• Connettore per ingresso acqua
• Grilletto e bacchetta
• Tubo ad alta pressione
• Vite (4)

MONTAGGIO BACCHETTA SULLA PISTOLA DI LA- VAGGIO (Vedere la Figura 2.)

- Installare la bacchetta sulla pistola dell'idropulitrice a pressione. Inserire il termine maschio (12) della bacchetta nell'uscita femmina (13) correttamente. Mentre si spinge la bacchetta, girare in senso orario

Italiano (Traduzione dalle istruzioni originali)

fino a che le linguette non si blocchino al loro posto per assicurare un collegamento privo di perdite.

MONTAGGIO DEL CONNETTORE INGRESSO ACQUA (Vedere la Figura 3.)

■ Allineare il connettore con la presa dell'acqua.
■ Ruotare il connettore in senso orario per assicurarsi che sia correttamente serrato.

MONTAGGIO DEL MANICO (Vedere la Figura 4.)

■ Allineare il manico con la base dello stesso.
Inserire la vite e girare in senso orario con un giravite fino a che la vite non sia correttamente serrata.
■ Spingere il manico nel solco.
Inserire la vite e girare in senso orario con un giravite fino a che la vite non sia correttamente serrata.

FUNZIONAMENTO

Applicazioni

Questo utensile può essere utilizzato per le seguenti applicazioni:

■ Per rimuovere sporco e macchie da pavimenti, superflici in cemento e muri.
■ Per pulire auto, navi, motocicli, mobili per esterni e griglie.

TILKOPLING AV H∅YTRYKKSLANGEN (Vedere la Figura 5.)

Montaggio

■ Spingere il connettore (14) del tubo dell'alta pressione nella sede (15) sul manico a grilletto fino a che non venga correttamente serrato al suo posto.

Smontaggio

■ Attivare il tasto a molla (16) ed estrarre il tubo ad alta pressione dalla sede.

COLLEGARE LA FORNITURA D'ACQUA ALLA IDROPULITRICE A PRESSIONE (Vedere la Figura 6.)

La fornitura d'acqua deve arrivare alla macchina da un impianto di alimentazione idoneo. Non utilizzare MAI acqua calda o acqua presa da pozzanghere, laghi, ecc. Per un utilizzo più facile, si raccomanda di utilizzare una pompa auto-avvolgente (non inclusa).

NOTE: Quando si utilizza la pompa da giardino auto-arrotolante, assicurarsi che il tubo non sia piegatodurante l'utilizzo per non danneggiare la pompa.

ATTENZIONE

Quando si collega il dispositivo all'alimentazione dell'acqua (nota: non all'alimentazione pubblica), si dovranno rispettare le norme e regolamentazioni emesse dagli enti locali o dai propri fornitori d'acqua. Assicurarsi che non vi siano acque di ri usso collegate all'acqua potabile, il dispotivo non deve essere collegato direttamente alla fornitura dell'acqua potabile.

Se l'apparecchio è collegato alla fornitura d'acqua potabile, si dovranno collegare dispositivi per la prevenzione del ri usso d'acqua. L'installazione di tali dispositivi dovrà essere approvata dagli enti locali o dal proprio fornitore d'acqua e dovrà essere svolta da personale tecnico professionista. I dispositivi di prevenzione del ri usso dovranno essere idonei alle categorie indicate e rispettare le norme per evitare eventuali ri ussi secondo gli standard EN 60335-2-79: 2009.

AVVERTENZE

Spegnere sempre l'interruttore dell'alimentazione principale quando si lascia il dispositivo incustodito

AVVERTENZE

Cavi dell'alimentazione inadeguati possono essere pericolosi. Nel caso in cui si utilizzi una prolunga, dovrà essere adatta all'utilizzo in esterni e il punto di collegamento dovrà essere asciutto e tenuto lon-tano dal pavimento. Si raccomanda in questo caso di utilizzare una bobina per il filo che terrà la spina ad almeno 60mm dal terreno.

Prima di collegare la pompa da giardino all'idropulitrice a pressione:

■ Far scorrere l'acqua attraverso il tubo per 120 secondi per rimuovere eventuali detriti dallo stesso.
■ Controllare il filtro nel raccordo dell'alimentazione dell'acqua.
■Se il filtro è danneggiato, sostituirlo prima di utilizzare la macchina.

NOTE: Il tubo dovrà essere srotolato per almeno 3 metri tra la presa d'acqua e il rubinetto della pompa.

■ Con il rubinetto completamente chiuso, collegare el'estremità della pompa al connettore filettato del Irubinetto.

Italiano (Traduzione dalle istruzioni originali)

UTILIZZARE LA PISTOLA (Vedere la Figura 7.)

Per un maggior controllo e sicurezza, reggere sempre la pistola con entrambe le mani sulla pistola.

■ Premere il grilletto (17) per mettere in funzione l'idropulitrice a pressione.

Rilasciare il grilletto per interrompere il flusso d'acqua attraverso l'ugello.

Per inserire il dispositivo di blocco:

■ Posizionare il tasto di blocco (18) sulla posizione ON (Acceso).

Per sbloccare il dispositivo di blocco:

■ Premere il tasto di blocco sulla posizione OFF (Spento)

UTILIZZARE GLI UGELLI (Vedere la Figura 8.)

ATTENZIONE

Non cambiare MAI gli ugelli senza inserire il dispositivo di blocco sull'impugnatura a grilletto e non puntare MAI la lancia a spruzzo verso il volto o verso eventuali osservatori.

Per montare un ugello sulla lancia:

■ Spegnere l'idropulitrice e interrompere la fornitura d'acqua. Tirare il grilletto per rilasciare la pressione dell'acqua.

■ Bloccare il dispositivo di blocco sulla pistola premendolo fino a che non sia inserito nella fessura.

■ Premere il tasto e inserire l'ugello nell'asta fino a che firkantede hullet.

■ Ruotare l'ugello per regolare la forma del getto.

AGGIUNGERE DETERGENTE ALL'IDROPULITRICE (Vedere la Figura 9-10.)

Utilizzare solo detergenti adatti per idropulitrici a pressione; detergenti per uso domestico, acidi, sostanze alcaline, candeggina, solventi, materiali infiammabili o soluzioni industriali possono danneggiare la pompa. Molti detergenti dovranno essere mescolati prima dell'uso.

Preparare le soluzioni per la pulizia come indicato sui loro contenitori.

NOTE: Utilizzare un imbuto se necessario per evitare che il detergente fuoriesca accidentalmente dal serbatoio. Se un qualsiasi detergente si verserà durante il

processo di riversaggio, assicurarsi che la macchina sia pulita e asciutta prima di procedere ad utilizzarla.

Per applicare il sapone:

■ Versare il detergente nel serbatoio del detergente.
■ Montare la bottiglia con il detergente sulla bacchetta a spray.
■ Avviare l'idropulitrice a pressione e spruzzare il detergente su una superficle asciutta cpn movimentilunghi e ripetuti. Per evitare di lasciare aloni, evitare che il detergente si asciughi direttamente sulla superficie.

Non azionare la pompa senza collegarla prima all'alimentazione dell'acqua e senza azionare quest'ultima.

■ Azionare la pompa da giardino quindi premere il grilletto ad alta pressione per rilasciare la pressione dell'aria, Una volta avviato un flusso d'acqua costante. rilasciare il grilletto.
■ Dopo essersi assicurati che l'interruttore sia in posizione OFF (spento), collegare l'idropulitrice all'alimentazione elettrica.
■ Impostare l'interruttore sulla posizione ON (I) (Acceso) per avviare il motore.
■ Attivare la pompa da giardino e quindi premere il grilletto ad alta pressione.

MANUTENZIONE

AVVERTENZE

Utilizzare solo parti di ricambio identiche. Si corre-ranno rischi di lesioni personali o danni al prodotto se si utilizzeranno parti diverse.

Italiano (Traduzione dalle istruzioni originali)

AVVERTENZE

Prima di svolgere le operazioni di pulizia e riparazione o di controllare l'utensile, spegnere il motore e assicurarsi che tutte le parti in movimento si siano fermate e scollegare la sprina dalla presa. La mancata osservanza di queste istruzioni potrà risultare in gravi lesioni personali o danni alla proprietà.

MANUTENZIONE GENERALE

Evitare di utilizzare solventi quando si puliscono le parti in plastica. La maggior parte dei materiali plastici è soggetta a danni di vario tipo da solventi commerciali e può essere danneggiata dal contatto con gli stessi. Utilizzare un panno pulito per rimuovere tracce di sporco, polvere, olio, grasso, ecc.

AVVERTENZE

Evitare che sostanze quali liquidi per i freni, benzina, prodotti a base di petrolio, oli penetranti, ecc. entrino in contatto con parti metalliche. Le sostanze chimiche potranno danneggiare, indebolire o distruggere la plastica, il che potrà risultare in gravi lesioni personali. Tutte le parti indicate nella lista parti possono essere riparate o sostituite dall'operatore. Tutte le altre parti dovranno essere sostituite da un centro servizi autorizzato.

SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE

Far svolgere eventuali sostituzioni del cavo dell'alimentazione dal centro servizi autorizzato per evitare di correre rischi riguardanti la sicurezza.

MANUTENZIONE UGELLO (Vedere la Figura 12.)

Un'eventuale eccessiva pressione nella pompa (una sensazione pulsante che si sente quando si preme il grilletto) potrà essere causata da un ugello bloccato o sporco.

■ Scollegare l'idropulitrice.
■ Spegnere l'idropulitrice e sospendere la fornitura d'acqua. Premere il grilletto per rilasciare la pressione dell'acqua.
■ Rimuovere l'ugello dalla lancia.

NOTE: Non puntare mai la lancia a spruzzo verso il viso.

• Utilizzando un fermaglio per la carta raddrizzato o un utensile per la pulizia dell'ugello rimuovere eventuali materiali che bloccano o restringono l'ugello.
  ■ Con una pompa da giardino, rimuovere i detriti dall'ugello pulendolo dall'interno.

■ Ricollegare l'ugello alla lancia a spruzzo.
■ Ripristinare la fornitura d'acqua e avviare il motore.

RIMESSAGGIO DELL'IDROPULITRICE

Riporre al chiuso in un luogo asciutto dove non si formi ghiaccio e dove il clima non possa danneggiarla. Rimuovere sempre l'acqua dalla pistola, dal tubo e dalla pompa.

NOTE: Si raccomanda l'utilizzo di un protettore per la pompa per prevenire danni da temperature basse durante il riponimento nei mesi invernali.

SMALTIMENTO

Questo simbolo indica che questo prodotto non deve essere smaltito con altri rifiuti domestici nell'Unione Europea. Per prevenire eventuali danni all'ambiente o alla salute da rifiuti non correttamente smaltiti, riciclarle il prodotto in modo responsabile per promuovere il riutilizzo sostenibile di risorse materiali. Per restituire il dispositivo utilizzato, utilizzare i sistemi di raccolta o contattare il rivenditore presso il quale il prodotto è stato acquistato. Il rivenditore potrà smaltirlo e riciclarlo in modo compatibile per l'ambiente.

Cavi dell'alimentazione inadeguati possono essere pericolosi. Nel caso in cui si utilizzi una prolunga, dovrà essere adatta all'utilizzo in esterni e il punto di collegamento dovrà essere asciutto e tenuto lontano dal pavimento. Si raccomanda in questo caso di utilizzare una bobina per il filo che terrà la spina ad almeno 60mm dal terreno.

Premere il tasto e inserire l'ugello nell'asta fino a chenon scatti n ella fessura.Faça coincidir a claviha da boca com o orificio quadrado.

Garanzia Utensili Greenworks per Dispositivi per Lavori fai da te

PERIODO DI GARANZIA

Tutti gli Utensili Greenworks vengono forniti con una garanzia di 2 anni per le parti e l'eventuale lavoro dalla data originale di acquisto.

È disponibile una garanzia di 30 giorni per i dispositivi utilizzati professionalmente dal momento che gli Utensili Greenworks sono progettati principalmente per essere utilizzati da consumatori del mercato fai-da-te.

Questa garanzia non è trasferibile.

LIMITAZIONI

Questa garanzia si applica solo a parti/componenti difettosi e non copre

eventuali riparazioni dovute a:

1. Normale usura e consumo.
2. Regolazioni o alterazioni di routine.
3. Danni causati da gestione scorretta/stress/utilizzo scorretto o non curanza.
4. Surriscaldamento a causa di mancata manutenzione.
5. Danni dovuti a dispositivi di bloccaggio/fissaggio che si allentano/scollegano a causa di mancanza di manutenzione.
6. Danni causati da operazioni di pulizia con acqua.
7. Utensili sottoposti a manutenzione o riparati da centri servizi Utensili Greenworks non autorizzati.
8. Utensili non correttamente montati o regolati.
9. Danni causati da un utilizzo scorretto dell'utensile.
10. Danni causati da un riponimento invernale scorretto (idropulitrici a pressione)
11. Elementi considerati come parti consumabili non normalmente coperte da garanzia, compresi ma non limitati a: • Batterie

• Cavi elettrici
• Lame e gruppo lame
- Cinghie
- Filtri
• Mandrini e reggiutensili

1. Alcuni prodotti possono contenere componenti come motori e trasmissioni prodotte da altre ditte, questi componenti potranno essere soggetti a garanzie delle rispettive ditte produttrici tranne ove la Greenworks Tools Europe GmbH indichi e sia d'accordo a sottoscrivere eventuali richieste che non rientrino nel periodo di garanzia della ditta produttrice di cui sopra.

2. Gli utensili di seconda mano non sono coperti dalla presente garanzia.

3. Il montaggio di parti di ricambio, di sostituzione o di ulteriori componenti non forniti o approvati dalla Greenworks Tools Europe GmbH.

Garanzia

Per presentare una richiesta di garanzia su qualsiasi prodotto è obbligatorio presentare una prova di acquisto dello stesso. Un estratto conto della carta di credito non si qualifica come sufficiente prova di acquisto. Quando si deve richiedere un intervento di garanzia per la prima volta il consumatore dovrà riportare il prodotto nel luogo di acquisto originale assieme alla prova di acquisto. L'utensile verrà inviato presso un centro servizi clienti centrale e verrà fatto un primo controllo. Se l'utensile è difettoso, dovrà essere riparato e inviato all'indirizzo del consumatore gratuitamente. Gli utensili venduti a meno di €100 euro comprese le tasse di vendita verranno di solito sostituiti.

Se il centro servizi clienti rileva che l'utensile non è difettoso a causa di un danno di fabbrica il consumatore dovrà pagare per il costo delle riparazioni.

Questa garanzia è soggetta a cambiamenti di tanto in tanto per rispettare le necessità di nuovi prodotti. Una copia della garanzia più recente sarà disponibile presso il sito www.greenworkstools.eu.

IT DICHIARAZIONE DI CONFORMITÀ EC

Ditta produttrice: Changzhou Globe Co., Ltd.

Nome e indirizzo della persona autorizzata a compilare il file tecnico:

Nome: Peter Söderström

Indirizzo: Hjortronvägen 3, 555 93 Jönköping, Sweden

Si dichiara con la presente che il prodotto

Categoria Idropulitrice ad alta pressione

Modello G20

Numero di serie ...... Vedere l'etichetta nominale sul prodotto

Anno di costruzione ...... Vedere l'etichetta nominale sul prodotto

■ è conforme con i provvedimenti rilevanti della Direttiva Macchine
■ è conforme con i provvedimenti delle seguenti direttive EC

2014/30/EU (Direttiva EMC), e

2000/14/EC (Direttiva sul Rumore) comprese modifiche (2005/88/EC)

E inoltre, si dichiara di seguito che

■ sono state impiegate le seguenti (parti/clausole degli) standard europei armonizzati EN 60335-2-79

EN 60335-1

EN 62233

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN ISO 3744

Livello di potenza acustica misurato LWA: 87.6 dB(A)

Livello di potenza acustica garantito LWA: 91 dB(A)

Conformità valutata secondo il metodo indicato nell'Allegato V/ Direttiva 2000/14/

CE&2005/88/EC

Luogo, data: Changzhou, 22/07/2016

Direttore Qualità

Firma: Ted Qu Haichao (BEr

Ted Qu
