G20 - Augstspiediena tīrītājs GREENWORKS - Bezmaksas lietošanas instrukcija
Atrodiet ierīces rokasgrāmatu bez maksas G20 GREENWORKS PDF formātā.
| Preces veids | Augstspiediena tīrītājs |
| Zīmols | Greenworks |
| Modelis | G20 |
| Darba spriegums | 220-240 V ~ 50 Hz |
| Nominālā jauda | 1400 W |
| Nominālais spiediens | 8 MPa |
| Pieļaujamais spiediens | 11 MPa |
| Nominālais ūdens plūsmas ātrums | 5,6 l/min |
| Maksimālais ūdens plūsmas ātrums | 7,6 l/min |
| Maks. ieejas spiediens | 0,7 MPa |
| Maks. ieejas temperatūra | 40 °C |
| Skaņas spiediena līmenis (LPA) | 80 dB(A) (k=3 dB(A)) |
| Skaņas jaudas līmenis (LWA) | 87,6 dB(A) (k=3 dB(A)) |
| Aizsardzības indekss | IPX5 |
| Vibrācijas | < 2,5 m/s² (K=1 m/s²) |
| Garantijas periods | 2 gadi (mājas lietošana), 30 dienas (profesionāla lietošana) |
| Pielietojums | Terasu, automašīnu, laivu, āra mēbeļu tīrīšana |
| Iepakojuma saturs | Galvenā iekārta, mazgāšanas līdzekļa tvertne, rotējošā sprausla, regulējamas strūklas sprausla, ūdens ieejas savienotājs, sprūda un caurule, augstspiediena šļūtene, skrūves |
| Apkope | Notīrīt sprauslas ar saspraudi, iztukšot ūdeni pirms uzglabāšanas, izmantot sūkņa aizsarglīdzekli |
| Standarti | EN 60335-2-79, EN 60335-1, EN 62233, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, EN ISO 3744 |
Bieži uzdotie jautājumi - G20 GREENWORKS
Lietotāju jautājumi par G20 GREENWORKS
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Augstspiediena tīrītājs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu G20 - GREENWORKS un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. G20 zīmola GREENWORKS.

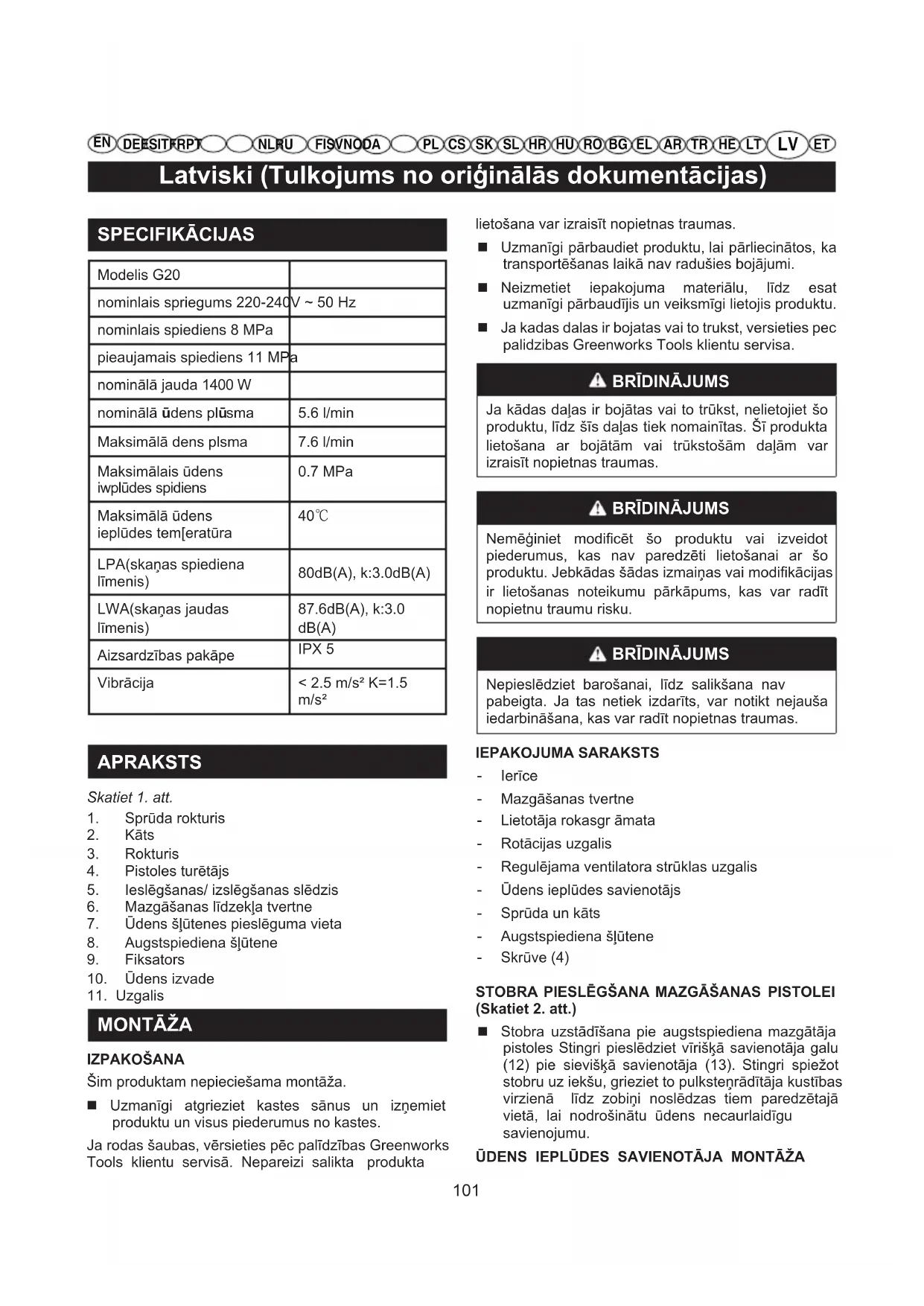

LIETOŠANAS INSTRUKCIJA G20 GREENWORKS
Latviski (Tulkojums no oriğinālās dokumentācijas)
SPECIFIKĀCIJAS
| Modelis G20 | |
| nominlais spriegums 220-240V ~ 50 Hz | |
| nominlais spiediens 8 MPa | |
| pieaujamais spiediens 11 MPa | |
| nominālā jauda 1400 W | |
| nominālā ūdens plūsma | 5.6 l/min |
| Maksimālā dens plsma | 7.6 l/min |
| Maksimālais ūdens iwplūdes spidiens | 0.7 MPa |
| Maksimālā ūdens ieplūdes tem[eratūra] | 40°C |
| LPA(skaņas spiediena līmenis) | 80dB(A), k:3.0dB(A) |
| LWA(skaņas jaudas līmenis) | 87.6dB(A), k:3.0 dB(A) |
| Aizsardzības pakāpe | IPX 5 |
| Vibrācija | < 2.5 m/s2 K=1.5 m/s2 |
APRAKSTS
Skatiet 1. att.
- Sprūda rokturis
- Kāts
- Rokturis
- Pistoles turētājs
- leslēgšanas/ izslēgšanas slēdzis
- Mazgāšanas līdzekļa tvertne
- Ūdens šlūtenes pieslēguma vieta
- Augstspiediena šljutene
- Fiksators
- Ūdens izvade
- Uzgalis
MONTĀŽA
IZPAKOŠANA
Šim produktam nepieciešama montāža.
■ Uzmanīgi atgrieziet kastes sānus un izņemiet produktu un visus piederumus no kastes.
Ja rodas šaubas, vērsieties pēc palīdzības Greenworks Tools klientu servisā. Nepareizi salikta produkta
lietošana var izraisīt nopietnas traumas.
■ Uzmanīgi pārbaudiet produktu, lai pārliecinātos, ka transportēšanas laikā nav radušies bojājumi.
■ Neizmetiet iepakojuma materiālu, līdz esat uzmanīgi pārbaudījis un veiksmīgi lietojis produktu.
■ Ja kadas dalas ir bojatas vai to trukst, versieties pec palidzibas Greenworks Tools klientu servisa.
BRĪDINĀJUMS
Ja kādas daļas ir bojātas vai to trūkst, nelietojiet šo produktu, līdz šīs daļas tiek nomainītas. Šī produkta lietošana ar bojātām vai trūkstošām daļām var izraisīt nopietnas traumas.
BRĪDINĀJUMS
Nemēginiet modificēt šo produktu vai izveidot piederumus, kas nav paredzēti lietošanai ar šo produktu. Jebkādas šādas izmaiņas vai modifikācijas ir lietošanas noteikumu pārkāpums, kas var radīt nopietnu traumu risku.
BRĪDINĀJUMS
Nepieslēdziet barošanai, līdz salikšana nav pabeigta. Ja tas netiek izdarīts, var notikt nejauša iedarbināšana, kas var radīt nopietnas traumas.
IEPAKOJUMA SARAKSTS
- lerice
- Mazgāšanas tvertne
- Lietotāja rokasgr āmata
- Rotācijas uzgalis
- Regulējama ventilatora strūklas uzgalis
- Ūdens ieplūdes savienotājs
- Sprūda un kāts
- Augstspiediena šljutene
- Skrūve (4)
STOBRA PIESLĘGŠANA MAZGĄŠANAS PISTOLEI (Skatiet 2. att.)
Stobra uzstādīšana pie augstspiediena mazgātāja pistoles Stingri pieslēdziet vīriškā savienotāja galu (12) pie sieviškā savienotāja (13). Stingri spiežot stobru uz iekšu, grieziet to pulksteņrādītāja kustības virzienā līdz zobiņi noslēdzas tiem paredzētajā vietā, lai nodrošinātu ūdens necaurlaidīgu savienojumu.
Latviski (Tulkojums no oriğinālās dokumentācijas)
(Skatiet 3. att.)
■ Novietojiet savienotāju ar ūdens ieplūdi vienā līmenī.
Grieziet savienotāju pulksteņrādītāja virzienā, lai pārliecinātos, ka tas ir cieši pievilkts.
ROKTURA MONTĀŽA (skatīt 4. attēlu)
■ Novietojiet vienā līmenī rokturi ar roktura pamatni.
■ levietojiet skrūvi un grieziet to pulksteņrādītāja virzienā, izmantojot skrūvgriezi, līdz tā ir cieši pievilkta.
■ lespiediet rokturi gropē.
■ levietojiet skrūvi un grieziet to pulkstenrādītāja virzienā, izmantojot skrūvgriezi, līdz tā ir cieši pievilkta.
EKSPLUATĀCIJA
Pielietojumi
Šo spiediena mazgāšanas iekārtu var izmantot šādiem pielietojumiem:
■ Netīrumu un pelējuma nonemšanai no terasēm, brugētiem pagalmiem un sienām.
■ Mašīnu, laivu, motociklu, āramē belu u n barbekjūpiederumu tīrīšanai
AUGSTSPIEDIENA ŠLÜTENES PIESLÉGŠANA SVIRAS ROKTURIM (Skatiet 5. att.)
Uzstādīšana
■ lespiediet augstspiediena šlūtenes savienotāju (14) sprūda roktura montāžā (15), līdz tas ir nostiprināts.
Demontāža
■ Aktivizējiet atsperes pogu (16) un izvelciet augstspiediena šlūteni no montāžas.
ÜDENSPADEVESPIESLÉGŠANAAUGSTSPIEDIENA MAZGÄTÄJAM (Skatiet 6. att.)
Ü densapgädeijānāknoūdensva da. NEKÄDÄGADİJUMÄneizmantojiet karstu üdeni vai üdeni no dîkiem, ezeriem utt. Atvieglotai lietošanai komplektä ir iekļauta paštinošās šļutene.
PIEZIME: Izmantojot paštinošos šljūteni, pārliecinieties, ka šljūtene lietošanas laikā nesavērptos, jo tas var izraisīt sūkņa bojājumus.
UZMANIBU
Kad pieslēdzat iekārtu ūdensvadam (ne s a b i e d r i s k a j a i d z e r a m ā u d e n s a p g ā d e s sistēmai), lūdzu, ievērojiet vietējās pārvaldes vai komunālo pakalpojumu sniedzēja noteikumus. Lai nepieļautu piesārņojuma nokļūšanu ūdensapgādes sistēmā, iekārtu nedrīkst pieslēgt tieši sabiedriskajai dzeramāūdens apgādes sistēmai. Ja iekārta tiek pieslēgta dzeramāūdens apgādes sistēmai, ūdensapgādes sistēmā jāuzstāda vai tai jāpievieno pretplūsmas vārsts. Instalācija ir jāapstiprina vietējai pārvaldei vai komunālo pakalpojumu sniedzējam un jāveic profesionālam tehniskajam personālam. Pretplūsmas vārstiem jāatbilst šķidruma kategorijai un jāatbilst Direktīvas EN 60335-2-79: 2009 . prasībām, lai nepieļautu ūdens ieplūšanu atpakalūdensapgādes sistēmā.
BRĪDINĀJUMS
Vienmēr izslēdziet strāvas atvienošanas slēdzi, kad ierīce ir nepieskatīta.
BRĪDINĀJUMS
Nepiemēroti pagarinātāji var būt bīstami. Ja izmantots pagarinātājs, tam jābūt piemērotam izmantošanai ārā, kā arī savienojumam jābūt sausumā un ne uz zemes. leteicams, ka tas tiek izmantots kopā ar pagarinātāja rulli, kas parūpējas par to, lai kontaktligzdas būtu vismaz 60 mm virs zemes.
Pirms pieslēgt dārza šlūteni spiediena mazgāšanas iekārtai:
■ Laidiet üdeni cauri šljūtenei 120 sekundes, lai iztīrītu to no gružiem, kas var būt sakrājušies šljūtenē.
■ Pārbaudiet filtru ūdens ievadā.
■ Ja filtrs ir bojāts, nelietojiet iekārtu, līdz fi ltrs nebūs nomainīts.
PIEZIME: Starp spiediena mazgāšanas iekārtu un dārza krānu jābūt vismaz 3 metriem nekādi neierobežotam šlūtenes posmam.
Kad dārza krāns ir pilnībā aizvērts, piestipriniet dārza šlūtenes vienu galu vītņotajam krāna savienotājam.
PISTOLES LIETOŠANA (Skatiet 7. att.)
Labākai kontrolei un drošībai pastāvīgi turiet abas rokas uz pistoles.
Latviski (Tulkojums no oriğinālās dokumentācijas)
■ Saspiediet sprūdu (17), lai darbotos ar spiediena mazgātāju.
■ Atlaidiet mēlīti, lai apturētu ūdens plūsmu cauri sprauslai.
Lai ieslēgtu drošinātāju:
■ Nospiediet blokēšanas pogu (18) pozīcijā ON (iesl.).
Lai izslēgtu drošinātāju:
■ Nospiediet blokēšanas pogu pozīcijā OFF (izsl.).
SPRAUSLU LIETOŠANA (Skatiet 8. att.)
UZMANIBU
NEKĀDĀ GADĪJUMĀ nemainiet sprauslas, ja nav nospiests pistoles drošinātājs, un NEKĀDĀGADĪJUMĀ nevērsiet dīzi savā vai cita cilvēka sejā.
Lai pievienotu sprauslu dizei:
Izslēdziet mazgāšanas iekārtu un atslēdziet ūdens padevi. Nospiediet mēlīti, lai atbrīvotu ūdens spiedienu.
■ leslēdziet pistoles drošinātāju, spiežot to uz leju, līdz tas noklikšk.
■ Nospiediet pogu un ievietojiet šlūteni stingri caurulē, kamēr tā noklikšķ slotā.
■ Pagrieziet uzgali, lai pielāgotu izsmidzināšanas formu.
TİRİŞANAS LİDZEKŁA UZPILDİŞANA SPIEDIENA MAZGÄŞANAS IEKÄRTÄ (Skatiet 9-10. att.)
Izmantojiet tikai tīrīšanas līdzekļus, kas paredzēti spiediena mazgāšanas iekārtām; saimniecības tīrīšanas līdzekļi, skābes, sārmi, balinātāji, šķīdumi, uzliesmojoši materiāli vai rūpnieciski šķīdumi var bojāt sūkni. Daudziem tīrīšanas līdzekļiem pirms lietošanas var būt nepieciešama sajaukšana.
Sagatavojiet tīrīšanas škīdumu, kā norādīts uz škīduma pudeles.
PIEZIME: Ja nepieciešams, izmantojiet piltuvi, lai izvairitos no nejaušas tīrīšanas līdzekļa izliešanas ārpus tvertnes. Ja uzpildes procesā tīrīšanas līdzeklis tiek izliets, iekārta ir jānotīra un jānoslauka sausa, pirms turpināt darbu.
Lai uzklātu ziepes:
■ Mazgāšanas līdzekļa tvertnē ielejiet mazgāšanas līdzekli.
■ Pievienojiet ziepju tvertni sprūda pistolei.
■ ledarbiniet spiediena mazgātāju un izsmidziniet mazgāšanas līdzekli uz sausas virsmas ar
garām, vienmērīgām un pārklājošām kustībām. Lai izvairītos no švīkām, neļaujiet mazgāšanas līdzeklim nožūt uz virsmas.
STARTING AND STOPPING THE PRESSURE WASHER (Skatiet 11. att.)
UZMANIBU
Nedarbiniet sūkni, ja nav pieslēgta ūdensapgāde un nav atvērts krāns.
■ Attaisiet dārza šļūtenes krānu, pēc tam nospiediet augstspiediena mēlīti, lai atbrīvotu gaisa spiedienu. Tiklīdz parādās noturīga strūkla, atlaidiet mēlīti.
Pēc tam, kad esat pārliecinājušies, ka slēdzis ir pozīcijā IZSL., pieslēdziet spiediena mazgāšanas iekārtu barošanai.
■ Iestatiet slēdzi pozīcijā ON (iesl.)(I), lai iedarbinātu motoru.
■ Pagrieziet dârza šlūteni, tad saspiediet augstspiediena sprūdu.
APKOPE
BRĪDINĀJUMS
Veicot apkopi, izmantojiet tikai identiskas rezerves dajas. Jebkādi citu detalju izmantošana var izraisīt bīstamību vai produkta bojājumus
BRĪDINĀJUMS
Pirms iekārtas pārbaudes, tīrīšanas vai apkopes izslēdziet motoru, gaidiet, līdz visas kustīgās daļas apstājas, un atvienojiet kontaktdakšu no barošanas avota. Ja šīs instrukcijas netiek izpildītas, pastāv nopietnu traumu vai īpašuma zaudējumu risks.
VISPĀRĪGA APKOPE
Tīrot plastmasas daļas, izvairieties no škīdinātāju l i e t o š a n a s . Va i r u m s p l a s t m a s u b o j ā j a s n o pārdošanāpieejamo škīdinātāju iedarbības. Izman- tojiet tīru drānu, lai notīrītu netīrumus, puteklus, eļļu, ziežvielas utt.
Latviski (Tulkojums no oriğinālās dokumentācijas)
BRĪDINĀJUMS
Nekādā gadījumā neļaujiet nonākt saskarē ar plastmasas elementiem bremžu šķidrumam, b e n zīn a m , naftas produktiem , e lļā mar paaugstinātu mitrināšanas spēju utt. Kīmiskās vielas var bojāt, vājināt vai iznīcināt plastmasas, kas var izraisīt nopietnas traumas. Klients var remontēt vai mainīt tikai daļas, kas uzskaitītas komplektācijas sarakstā. Visas citas daļas jāmaina pilnvarotā apkopes centrā.
BAROŠANAS VADA MAINA
Ja nepieciešams mainīt barošanas vadu, tas jāveic pilnvarotā servisa centrā, lai izvairītos no bīstamības.
SPRAUSLU APKOPE (Skatiet 12. att.)
Pārāk augsts sūkņa spiediens (nospiežot mēlīti, ir jūtama pulsējoša sajūta) var būt no aizsērējušas vai netīras sprauslas.
■ Atvienojiet spiediena mazgāšanas iekārtu no barošanas.
Izslēdziet mazgāšanas iekārtu un atslēdziet ūdens padevi. Nospiediet mēlīti, lai atbrīvotu ūdens spiedienu.
■ Atvienojiet sprauslu no dīzes.
PIEZIME: Nekādā gadījumā nevērsiet dīzi savā seja.
■ Izmantojot iztaisnotu papīra skavu vai sprauslas tīrītāju, iztīriet jebkādus svešķermeņus vai traucēklus, kas uzkrājušies sprauslā.
■ Izmantojot dârza šlūteni, iztīriet/izskalojiet gružus no sprauslas.
■ Pievienojiet sprauslu dīzei.
■ leslēdziet ūdens padevi.
SPIEDIENA
MAZGĀŠANAS
IEKÄRTAS
GLABĀŠANA
Glabājiet sausā, nosegtā, no sala pasargātā vietā, kur laika apstākļi nevar to bojāt. Vienmēr iztukšojietūdeni no pistoles, šļūtenes un sūkņa.
PIEZIME: leteicams lietot sūkņa aizsargu, lai novērstu aukstā laika radītos bojājumus, glabājot ziemas mēnešos.
UTILIZĀCIJA
Šis markejums norāda, ka šo produktu ES nedrikst utilizēt kopā ar citiem saimniecības atkritumiem. Lai nepieļautu potenciālu kaitējumu videi vai cilvēka veselībai no nekontrolētas atkritumu utilizācijas, utilizējiet to atbildīgi, lai veicinātu ilgtspējīgu materiālo resursu otrreizējo lietošanu. Lai atgriezti nolietoto iekārtu, izmantojiet atgriešanas un savākšanas sistēmas vai sazinieties ar pārdevēju, no kura jūs iegādājāties produktu. Tas varēs nogādāt šo produktu video drošai utilizācijai.
Visas Greenworks Tools ierīces ir piegādātas ar 2 gadu garantiju dajām un aprīkojumam, sākot no iegādes datuma. Profesionāli izmantotajām Greenworks Tools ierīcēm ir 30 dienu garantija, jo tās ir galvenokārt paredzētas izmantošanai DIY patērētājiem.
Garantija nav nododama tālāk.
IEROBEŽOJUMI
Šī garantija attiecas tikai uz bojātām daļām/komponentēm un neattiecas uz labojumiem saistībā ar:
- Normāls nolietojums un plīsumi.
- Ikdienas saskaņošana un pielāgošana.
- Bojājumi, kurus izraisījusi nepareiza apiešanās/jaunprātīga izmantošana/nepareiza lietošana vai nolaidība.
- Pārkaršana apkopes neveikšanas dēl.
- Bojājumi, kas radušies tādēl, ka pielāgojumi/stiprinājumi kluvuši valīgi/ atvienojušies apkopes neveikšanas dēl.
- Bojājumi, kas radušies tīrot ar ūdeni.
- lerīces apkopi vai labošanu veikuši Greenworks Tools neapstiprināti centri.
- lerīces nepareizi uzstādītas vai pielāgotas.
- Bojājumus izraisījusi ierīces nepareiza lietošana.
- Bojājumus izraisījusi ierīces nepareiza ieziemošana (spiediena mazgātājiem).
-
Sastāvdaļas, kas uzskatāmas par palīgmateriāliem parasti nesedz garantija, tai skaitā, bet neaprobežojoties ar:
-
akumulatori
- elektrības vadi
- asmens un tā sastāvdalas
- siksnas
- filtri
-
plates un instrumentu turētāji
-
Noteiktas preces var saturët komponentes kā dzinëjus, transmisijas no dažadiem ražotäjiem, šīs sastävdaļas attieksies uz attiecīgā ražotāja garantijas politiku, izņemot, ja Greenworks Tools Europe GmbH plekrīt izskatīt südzības ārpus ražotāja garantijas perioda.
-
Šī garantijas politika neattiecas uz lietotām precēm.
- Greenworks Tools Europe GmbH nepiegādātu un neapstiprinātu rezerves, aizstājēj vai papildu komponenšu pielāgošana.
Garantija
Lai izvirzītu prasību par garantiju ikvienai precei saskaņā ar šo politiku, nepieciešams origināls pirkuma pierādījums. Kredītkartes pārskats nav uzskatāms par atbilstošu pirkuma pierādījumu. Pirmajā reizē, kad notiek uz garantiju attiecināms gadījums, preces lietotājam tā jāatgriež originālajā pirkuma vietā, kopā ar pirkuma pierādījumu. lerīce tiks nosūtīta uz mūsu centrālo pakalpojumu centru, lai veiktu pārbaudi. Ja noskaidrosies, ka ierīcei ir defents, tā tiks salabota un nosūtīta atpakaj preces lietotājam bez maksas. lerīces, kuras pārdod par mazāk nekā 100€, tai skaitā pārdošanas nodokļi, tiks nomainītas pilnībā.
Ja centrālo pakalpojumu centrs noskaidros, ka ierīcei nav defenta, par to paziņos preces lietotājam, kuram būs jāmaksā par labošanu.
Šī garantijas politika var laiku pa laikam mainīties, lai pielāgotos jaunu preču vajadzībām. Jaunākās garantijas politikas kopija ir pieejama www.greenworkstools.eu.
Ražotājs: Changzhou Globe Co., Ltd.
Personas, kas atbildīgs par tehniskā faila apkopošanu, vārds un adrese:
Ar šo paziņojam, ka produkts
Kategorija ...... Augstspiediena mazgātājs
Modelis G20
Sērijas numurs ...... Skatiet produkta datu plāksnīti
Ražošanas gads Skatiet produkta datu plāksnīti
■ atbilst attiecīgajām Mašīnu direktīvas prasībām
■ atbilst arī šādu EC direktīvu prasībām
2014/30/EK (Elektromagnētiskās atbilstības (EMC) direktīva), un
2000/14/EK (Direktīva par trokšņu emisiju), ieskaitot grozījumus (2005/88/EK)
Mēs arī paziņojam, ka
■ ka ir ievēroti šādi Eiropas harmonizētie standarti(to daļas/ paragrāfi)
EN 60335-2-79
EN 60335-1
EN 62233
EN 55014-1
EN 55014-2
EN 61000-3-2
EN 61000-3-3
EN ISO 3744
Izmērītās skaņas jaudas līmenis LWA: 87.6 dB(A)
Garantētais skaņas intensitātes līmenis LWA: 91 dB(A)
Atbilstības novērtēšanas metode, kas minēta Pielikumā V / Direktīvā 2000/14/
EK&2005/88/EK
Vieta,datums:Changzhou,22/07/2016
Paraksts: TedQuHaichao(BEng, CEng, MIET)
kvalitātes direktors
Ted Qu
