MANUAL DE UTILIZARE PS 254 L AEG
Instrucțiuni de folosire originale
Nu este inclus în echipamentul standard
Suprafață de prindere izolată
Dacă este necesară o corecție în unghi de 90° a plăcii de ghidare față de lama ferăstraului, utilizați șurubul de corecție.

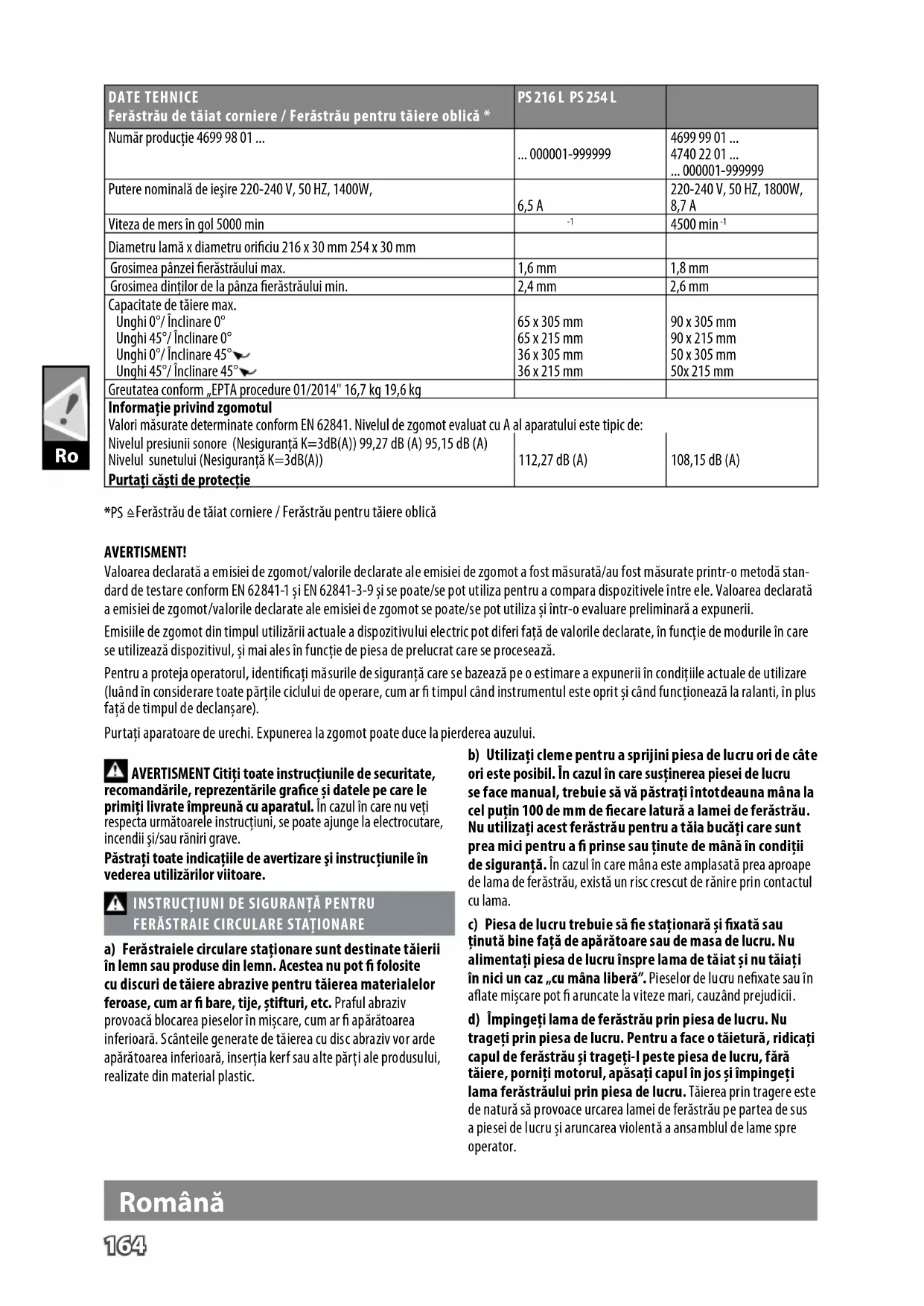

| DATE TEHNICEFerăstrău de tăiat corniere / Ferăstrău pentru tăiere oblică * | PS 216 L PS 254 L | |
| Număr producție 4699 98 01 ... | ... 000001-999999 | 4699 99 01 ...4740 22 01 ...... 000001-999999 |
| Putere nominală de ieșire 220-240 V, 50 HZ, 1400W, | 6,5 A | 220-240 V, 50 HZ, 1800W,8,7 A |
| Viteza de mers în gol 5000 min | -1 | 4500 min^-1 |
| Diametru lamă x diametru orificiu 216 x 30 mm 254 x 30 mm | ||
| Grosimea pânzei fierăstrăului max. | 1,6 mm | 1,8 mm |
| Grosimea dinților de la pânza fierăstrăului min. | 2,4 mm | 2,6 mm |
| Capacitate de tăiere max.Unghi 0°/Înclinare 0°Unghi 45°/Înclinare 0°Unghi 0°/Înclinare 45°Unghi 45°/Înclinare 45° | 65 x 305 mm65 x 215 mm36 x 305 mm36 x 215 mm | 90 x 305 mm90 x 215 mm50 x 305 mm50x 215 mm |
| Greutatea conform „EPTA procedure 01/2014" 16,7 kg 19,6 kg | ||
| Informatie privind zgomotulValori măsurate determinate conform EN 62841. Nivelul de zgomot evaluat cu A al aparatului este tipic de:Nivelul presiunii sonore (Nesiguranță K=3dB(A)) 99,27 dB (A) 95,15 dB (A)Nivelul sunetului (Nesiguranță K=3dB(A))Purtati căști de protectie | 112,27 dB (A) | 108,15 dB (A) |
*PS ≜ Ferăstrău de tăiat corniere / Ferăstrău pentru tăiere oblică
AVERTISMENT!
Valoarea declarată a emisiei de zgomot/valorile declarate ale emisiei de zgomot a fost măsurată/au fost măsurate printr-o metodă standard de testare conform EN 62841-1 și EN 62841-3-9 și se poate/se pot utiliza pentru a compara dispozitivele între ele. Valoarea declarată a emisiei de zgomot/valorile declarate ale emisiei de zgomot se poate/se pot utiliza și într-o evaluare preliminară a expunerii.
Emisiile de zgomot din timpul utilizării actuale a dispozitivului electric pot diferi față de valorile declarate, în funcție de modurile în care se utilizează dispozitivul, și mai ales în funcție de piesa de prelucrat care se procesează.
Pentru a proteja operatorul, identificați măsurile de siguranță care se bazează pe o estimare a expunerii în condițiile actuale de utilizare (luând în considerare toate părțile ciclului de operare, cum ar fi timpul când instrumentul este oprit și când funcționează la ralanti, în plus față de timpul de declanșare).
Purtați aparatoare de urechi. Expunerea la zgomot poate duce la pierderea auzului.
AVERTISMENT Citiți toate instrucțiunile de securitate, mandările, reprezentările grafice și datele pe care le îniți livrate împreună cu aparatul. În cazul în care nu veți secta următoarele instrucțiuni, se poate ajunge la electrocutare, îndii și/sau răniri grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
INSTRUCTIUNI DE SIGURANTĂ PENTRU FERĂSTRAIE CIRCULARE STATIONARE
a) Ferăstraiele circulare staționare sunt destinate tăierii în lemn sau produse din lemn. Acestea nu pot fi folosite cu discuri de tăiere abrazive pentru tăierea materialelor feroase, cum ar fi bare, tije, stifturi, etc. Praful abraziv provoacă blocarea pieselor în mișcare, cum ar fi apărătoarea inferioară. Scânteile generate de tăierea cu disc abraziv vor arde apărătoarea inferioară, inserția kerf sau alte părți ale produsului, realizate din material plastic.
b) Utilizați cleme pentru a sprijini piesa de lucru ori de câte ori este posibil. În cazul în care susținerea piesei de lucru se face manual, trebuie să vă păstrați întotdeauna mâna la cel puțin 100 de mm de fiecare latură a lamei de ferăstrău. Nu utilizați acest ferăstrău pentru a tăia bucăți care sunt prea mici pentru a fi prinse sau ținute de mână în condiții de siguranță. În cazul în care mâna este amplasată prea aproape de lama de ferăstrău, există un risc crescut de rănire prin contactul cu lama.
c) Piesa de lucru trebuie să fie staționară și fixată sau ținută bine față de apărătoare sau de masa de lucru. Nu alimentați piesa de lucru înspre lama de tăiat și nu tăiați în nici un caz „cu mâna liberă”. Pieselor de lucru nefixate sau în aflate mișcare pot fi aruncate la viteze mari, cauzând prejudicii.
d) Împingeți lama de ferăstrău prin piesa de lucru. Nu trageți prin piesa de lucru. Pentru a face o tăietură, ridicați capul de ferăstrău și trageți-l peste piesa de lucru, fără tăiere, porniți motorul, apăsați capul în jos și împingeți lama ferăstrăului prin piesa de lucru. Tăierea prin tragere este de natură să provoace urcarea lamei de ferăstrău pe partea de sus a piesei de lucru și aruncarea violentă a ansamblul de lame spre operator.
e) Nu treceți niciodată cu mâna peste linia de tăiere preconizată, fie în fața sau în spatele lamei de ferăstrău. Sprijinirea piesei de prelucrat cu mâna „în cruce”, adică prinderea piesei de lucru de la dreapta lamei de ferăstrău cu mâna stângă, sau invers, este foarte periculoasă.
f) Nu încercați să ajungeți în spatele apărătoarei, cu oricare din mâini, la mai puțin de 100 mm de fiecare laterală a lamei de ferăstrău, cu scopul, de exemplu, de a îndepărta resturile de lemn, sau pentru orice alt scop, în timp ce lama se rotește. Apropierea mâinii de lama de ferăstrău aflată în mișcare poate să nu fie evidentă și aceasta poate avea ca urmare o rănire gravă.
g) Controlați piesa de lucru înainte de tăiere. În cazul în care piesa de lucru este încinată sau deformată, prindeți-o cu fața exterioară încinată spre apărătoare. Asigurați-vă întotdeauna că nu există niciun joc liber și nici o diferență de spațiu între piesa de lucru, apărătoare și masa de lucru, de-a lungul liniei de tăiere. Piesele îndoite sau deformate se pot răsuci sau răsturna și aceasta poate cauza îndoirea sau rotirea lamei de ferăstrău în timpul tăierii. Nu trebuie să existe cuie sau obiecte străine în piesa de lucru.
h) Nu folosiți ferăstrăul până când masa nu este eliberată de toate instrumentele, resturile de lemn, etc., cu excepția piesei de lucru. Bucățile mici de moloz sau părți libere din bucățile de lemn sau alte obiecte care intră în contact cu lama rotativă pot fi aruncate cu viteză mare.
i) Tăiați doar o singură piesă de lucru la un moment dat. Piesele de lucru multiple stivuite nu pot fi prinse adecvat sau fixate adecvat cu legături. Ele pot îndoi lama sau cauza deplasarea sa în timpul tăierii.
j) Asigurați-vă că ferăstrăul circular staționar este montat sau plasat pe o suprafață de lucru plană și fermă înainte de utilizare. O suprafață de lucru plană și fermă reduce riscul ca ferăstrăul circular staționar să devină instabil.
k) Planificați-vă bine munca. De fiecare dată când schimbați a unghiului de tăiere conic sau oblic, asigurați-vă că apărătoarea reglabilă este setată corect pentru a sprijini piesa de lucru și nu va interfera cu lama sau sistemul de protecție. Fără a porni unealta apăsând pe „ON” și fără a introduce vreo piesă de lucru pe masa de lucru, deplasați lama de ferăstrău printr-o tăietură simulat complet pentru a vă asigura că nu va exista nici o interferență și niciun pericol de tăierea a apărătoarei.
I) Asigurați-vă că oferiți un sprijin adecvat: cum ar fi extensii de masă, extensii de ferăstrău etc. atunci când lucrați cu o piesă de lucru care este de dimensiuni mai mari în lățime sau lungime decât blatul mesei. Piese de lucru mai lungi sau mai late decât masa lucru a ferăstrăului circular pot înclina masa, în cazul în care nu sunt prinse în condiții de siguranță. În cazul în care piesa tăiată sau piesa de lucru se răstoarnă, apărătoarea inferioară se poate ridica sau poate să fie aruncată de lama aflată în mișcare.
m) Nu folosiți o altă persoană ca substitut pentru o extensie de masă sau de suport suplimentar. Un sprijin instabil pentru piesa de lucru poate provoca îndoirea lamei sau deplasarea sa neadecvată în timpul tăierii, trăgându-vă pe dvs. și pe persoana care vă asistă înspre lama aflată în mișcare.
n) Piesa tăiată nu trebuie, sub nicio formă, să fie prinsă în sau apăsată pe lama de ferăstrău aflată în mișcare. Dacă sunteți limitat, adică folosiți opritori de lungime, piesa de tăiat ar putea să opună rezistență împotriva lamei și să o arunce violent.
o) Folosiți întotdeauna o clemă sau un dispozitiv conceput pentru a prinde în mod adecvat un material rotund: cum ar fi tije sau tuburi. Tijele au tendința să se rostogolească în timp ce se taie, făcând ca lama să „muște” și să vă tragă mâna și piesa de lucru înspre lama.
p) Lăsați lama să ajungă la viteza maximă înainte de a face contact cu piesa de lucru. Acest lucru va reduce riscul de aruncare a piesei de lucru.
q) În cazul în care piesa de lucru sau lama se blochează, deconectați ferăstrăul circular. Așteptați ca toate piesele mobile să se oprească și deconectați ștecărul de la sursa de alimentare și/sau scoateți accumulatorul. Apoi eliberați materialul blocat. Dacă continuați tăierea cu o piesă de lucru blocată aceasta ar putea cauza pierderea controlului sau deteriorarea ferăstrăul de tăiere.
r) După terminarea tăierii, eliberați comutatorul, țineți capul fierăstrăului în jos și așteptați ca lama ferăstrăului să se oprească înainte de a scoate bucata de lemn tăiată. Este periculos să ajungeți cu mâna în apropierea lamei.
s) Tineți mânerul ferm atunci când efectuați o tăiere incompletă sau la eliberarea comutatorului înainte de poziționarea capului de ferăstrău complet în jos. Acțiunea de frânare a ferăstrăului poate determina tragerea bruscă a capului de ferăstrău în jos, cauzând un risc de accidentare.
PÂNZĂ TĂIERE LEMN INSTRUCTIUNI DE SECURITATE
Vă rugăm să citiți manualul și instrucțiunile cu atenție înainte de a utiliza pânza de fierăstrău și mașina.
Aparatul trebuie să fie în stare bună, iar axul fără deformări și vibrații.
Nu folosiți fierăstrăul fără dispozitivele de protecție în poziție, păstrați dispozitivele de protecție în stare bună de funcționare și întreținute în mod corespunzător.
Asigurati-vă că operatorul este instruit suficient cu privire la prevederi de protectie, ajustări și operarea mașinii.
Purtați întotdeauna ochelari și căști de protecție atunci când utilizați mașina. Se recomandă să se poarte mănuși, încălțăminte robustă, anti-alunecare și șorț.
Înainte de a utiliza orice accesoriu, consultați Manualul de instrucțiuni. Utilizarea improprie a unuii accesoriu poate provoca daune și creșterea potențialului de vătămare.
Folosiți doar pânze specificate în acest manual, care aplică standardul EN 847-1.
Observați viteza maximă marcată pe pânza de fierăstrău. Asigurați-vă că viteza marcată pe pânză este cel puțin egală cu viteza marcată pe fierăstrău.
Folosiți întotdeana pânze de ferăstrău de mărime corespunzătoare și cu orificiu de prindere adecvat. Pânzele de ferăstrău care nu se potrivesc elementelor de montaj ale ferăstrăului, se vor roti excentric și vor duce la pierderea controlului.
Nu folositi pânze de diametru mai mare sau mai mic, altele decât cele recomandate. Nu folositi distanțiere pentru a potrivi pânza pe ax.
Înainte de fiecare utilizare verificați vârfurile pânzei de fierăstrău pentru deteriorări sau aspect anormal. Vârfurile care sunt deteriorate sau slăbite pot deveni obiecte mobile, care zboară și astfel cresc șansele de vătămare corporală.
Nu folosiți lame de ferăstrău crăpate sau deformate. Nu folosiți pânze de circular deteriorate ori deformate.
Evacuați pânza de fierăstrău la fier vechi dacă este deteriorată, distrusă sau fisurată, repararea ei nu este permisă.
Nu folosiți pânze de ferăstrău din oțel rapid
Asigurați-vă că pânza de fierăstrău este montat corect, strângeți piulița de siguranță înainte de utilizare (cuplu de strângere aprox. 12 Nm).
Şurubul de fixare și piulițele trebuie să fie strânse cu ajutorul cheii adecvate, etc.
Extinderea cheii de piulite sau a strângerii folosind lovituri de ciocan, nu este permisă.
Asigurați-vă că pânza și flanșele sunt curate și laturile cavităților gulerului sunt poziționate contra pânzei.
Asigurați-vă că pânza se rotește în direcția corectă.
Înainte de începerea lucrărilor, faceți o tăietură test fără motorul pornit, astfel încât poziția pânzei, funcționarea dispozitivelor de siguranță cu privire la alte organe ale mașinii și piesa de prelucrat să poată fi verificate.
Nu lăsați mașina niciodată nesupravegheată.
Nu aplicați lubrifianti pe pânză atunci aceasta este în funcțiune.
Nu efectuați nicio operațiune de curățare sau de întreținere atunci când aparatul este încă în funcțiune, iar capul nu se află în poziția de repaos.
Nu încercați niciodată să opriți o mașină aflată în mișcare prin inserarea rapidă a unei scule sau a altui instrument contra pânzei – accidente grave pot fi cauzate neintenționat în acest fel.
Decuplați fierăstrăul de la sursa de alimentare sau scoateți acumulatorul înainte de schimbarea pânzelor sau efectuarea întreținerii.
La ambalare și dezasamblare acordați mare atenție pânzei, este ușor să vă răniți la vârfurile ascuțite ale ei.
Folosiți un suport de pânze sau mănuși în momentul în care manipulați o pânză de fierăstrău.
Păstrați și depozitați pânza în ambalajul ei original sau în alt ambalaj adecvat, pentru ca ea să stea în condiții uscate și departe de substanțe chimice care o pot deteriora.
INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ ȘI DE LUCRU
Fixați întotdeauna piesa de prelucrat cu cleme în condiții de siguranță.
Aveți în vedere ca mașina să aive mereu o poziție sigură (de ex. fixați-o la bancul de montaj)..
Purtați aparatoare de urechi. Expunerea la zgomot poate duce la pierderea auzului.
Purtați întotdeauna ochelari de protectie când lucrați cu mașina.
Se recomandă să se poate mănuși pentru pânzele de manipulare și materialul dur, precum și încălțăminte robustă, anti-alunecare care protejează de piesele care ar putea cădea din zona de tăiere.
Înainte de a realiza lucrări de reglare, lubrifiere sau întreținere asupra produsului, asigurați-vă întotdeauna că ștecherul de alimentare a fost scos din sursa de alimentare.
Conectați la rețea numai când mașina este oprită.
Niciodată nu inserați mâna în zona din apropierea pânzei, cu exceptia cazului în care pânza s-a oprit complet.
Înainte de utilizare verificați cu atenție utilajul să nu prezinte deteriorări sau zone uzate. Încredințați repararea componentelor defecte numai unor specialiști.
Înt otdeauna utilizați ecranele de protecție ale mașinii. Nu utilizați utilajul în cazul în care dispozitivele de protecție nu sunt la locul lor și nu funcționează corect.
Protectția lamei inferioare trebuie să se deschidă numai atunci când lama este coborâtă pe piesa de prelucrat și trebuie să poată întotdeauna să se miște liberă și să se închidă automat..
Fixați și utilizați întotdeauna suporturi de bare de extensie pentru susținerea piesei de prelucrat în timpul operării.
Nu modificați niciodată fierăstrăul sau funcția sa. Siguranța dvs. ar putea fi compromisă dacă acționați în acest mod.
Nu folositi pânze de fierăstrău fisurate, deteriorate sau deformate.
Nu folosiți pânze de ferăstrău din oțel rapid
Folosiți doar pânze de fierăstrău ascuțite. Înlocuiti pânzele tocite cu altele noi.
Folosiți întotdeana pânze de ferăstrău de mărime corespunzătoare și cu orificiu de prindere adecvat.
Pânzele de ferăstrău care nu se potrivesc elementelor de montaj ale ferăstrăului, se vor roti excentric și vor duce la pierderea controlului.
Folosiți doar pânze pentru prelucrarea lemnului specificate în acest manual, care aplică standardul EN 847-1.
Nu folosiți flanșe, șaibe și piulițe pentru a fixa pânza de fierăstrău, altele decât cele furnizate sau indicate în acest Manual de utilizare.
Folosiți pânza de ferăstrău potrivită pentru materialul care urmează a fi tăiat. Nu folosiți niciodată produsul pentru a tăia alte materiale decât cele specificate în secțiunea referitoare la utilizarea prevăzută din acest manual.
Este important să se evite supraîncălzirea lamei și topirea piesei de prelucrat din plastic în timpul tăierii.
Respectați turația maximă indicată pe pânza de ferăstrău. Utilizați numai lame de ferăstrău inscripționate cu o viteză egală sau mai mare decât viteza inscripționată pe dispozitiv.
Puneți la loc insertia mesei atunci când este uzată sau deteriorată.
Înainte de începerea lucrărilor, faceți o tăietură test fără motorul pornit, astfel încât poziția pânzei, funcționarea dispozitivelor de siguranță cu privire la alte organe ale mașinii și piesa de prelucrat să poată fi verificate.
În momentul realizării unor tăieturi oblice, conice sau combinate, ajustați fața glisantă pentru a asigura distanța corectă a cuțitului.
Opritorul cu colier trebuie să fie întotdeauna cuplat la transportarea produsului.
Păstrați podeaua liberă de resturi de material, de ex. așchii și resturi de la tăiatul lemnului.
Nu îndepărtați resturi de tăiere sau alte părți de piesă din zona de tăiere atâta timp cât mașina se află în mișcare, iar capul fierăstrăului nu a ajuns în poziția de repaus.
Piesele lungi se vor sprijini în mod corespunzător.Zona de lucru a ferăstrăului include întreaga dimensiune a piesei de prelucrat.
Operatorul trebuie să asigura această zonă împotriva atingerii accidentale a altor persoane sau obiecte, care pot mișca piesa de prelucrat în timpul operării.
Praful care apare când se lucrează cu această sculă poate fi dăunător sănătății și prin urmare nu trebuie să atingă corpul. Utilizați un sistem de absorbție a prafului și purtați o mască de protectie împotriva prafului. Îndepărtați cu grijă praful depozitat, de ex. cu un aspirator.
Română
Nu înlocuți LED-ul sau laser-ul cu un alt tip. Orice reparații trebuie efectuate numai de către producător sau agentul de service autorizat.
O cădere a tensiunii cauzează fluctuații ale voltajului și poate afecta alte produse electrice de la aceeași sursă de curent. Conectați produsul la o sursă de curent cu o impedanță egală cu 0,3 Ω pentru a reduce fluctuațiile de voltaj. Contactați furnizorul dvs de energie electrică pentru clarificări ulterioare.
INSTRUCTIUNI DE SECURITATE LASER
Radiația laser utilizată la acest tip de fierăstrău este Clasa II cu o valoare maximă P≤1mW și lungimi de undă λ: 650nm. Nu priviți direct cu instrumente optice. Nerespectarea regulilor poate duce la vătămări corporale grave.
Nu priviți direct în fasciculul de lumină în timpul funcționării.
Nu proiectați fasciculul laser direct în ochii altor persoane. Efectul ar putea fi vătămarea corporală gravă a ochilor.
Nu așezați laserul într-o poziție care poate determina pe cineva să privească în fasciculul laser în mod intenționat sau neintenționat.
Nu utilizati instrumente optice pentru a vizualiza fasciculul laser.
Nu operați laserul în jurul copiilor și nici nu le permiteți să îl utilizeze.
Nu încercați să reparați dispozitivul cu laser dvs. personal.
Nu încercați să modificați orice părți ale dispozitivului cu laser dvs. personal.
Orice reparații trebuie efectuate numai de către producător sau agentul de service autorizat.
Nu înlocuiti laserul incorporat cu un laser de alt tip.
CONDIȚII DE UTILIZARE SPECIFICATE
Fierăstrăul cu mitră compus, glisant este destinat tăierii lemnului masiv și a lemnului lipit, cu sau fără furnir încleiat, a materialelor plastice, si a altor materiale similare lemnului.
Fierăstrăul cu mitră compus, glisant este destinat să fie utilizat numai de către operatorii adulți, care au citit manualul de instrucțiuni și care au înțeles riscurile și pericolele aferente.
Fierăstrăul cu mitră compus, glisant este conceput pentru a fi fixat la bază de o placă solidă a unui banc de lucru. În cazul în care baza nu este fixată bine, întreaga mașină se poate deplasa în timpul operațiilor de tăiere, lucru care crește posibilitatea producerii de vătămări corporale grave.
Fierăstrăul cu mitră compus, glisant este conceput este conceput pentru a face tăieturi conice și oblice. Capacitățile pentru diferite tăieturi sunt furnizate în specificațiile produsului din acest manual.
Componenta glisantă de tăiere oblică a fierăstrăului trebuie să fie utilizată în condiții uscate, cu iluminare ambientală excelentă și o ventilație adecvată.
Fierăstrăul cu mitră compus, glisant este destinat utilizării de către orice client și ar trebui să fie utilizat numai așa cum s-a descris mai sus, el nu este destinat pentru nici un alt scop.
RISCURI REZIDUALE
Chiar și atunci când fierăstrăul cu mitră compus, glisant este folosit după cum s-a specificat mai sus, tot este imposibil să se elimine complet anumiți factori de risc rezidual. Următoarele pericole pot apărea și operatorul ar trebui să acorde o atenție deosebită pentru a evita următoarele:
- Risc de contact cu părțile descoperite ale pânzei rotative a fierăstrăului.
- Reculul pieselor de procesat sau a unor părți ale lor din cauza ajustării sau a manipulării necorespunzătoare.
- Catapultarea unor vârfuri deteriorate de carbură din pânza de fierăstrău.
- Afecțiuni ale sistemului respirator.
NOTĂ: Purtați măști de protecție respiratorie care conțin filtre adecvate materialelor care sunt prelucrate.
Asigurați o ventilație adecvată la locul de muncă. Nu mâncați, nu beți și nu fumați în zona de lucru.
Există riscul de deteriorare a auzului în cazul în care protecția auzului nu este eficientă.
AVERTISMENT
Praful rezultat din anumite vopsele, straturi de acoperire și materiale poate provoca iritații sau reacții alergice ale sistemului respirator. Praful rezultat din lemn, cum ar fi stejar, fag, MDF și altele este cancerigen. Materialele care conțin azbest trebuie să fie prelucrate întotdeauna numai de către operatori specializați și calificați.
AVERTISMENT
Utilizarea prelungită a unui dispozitiv poate cauza vătămări sau le poate agrava. Orice dispozitiv utilizați pe perioade îndelungate, asigurați-vă că faceți pauze periodice.
CUNOAŞTEȚI-VĂ PRODUSUL
- Mâner, suprafață aderentă izolată
- Declansator comutator
- Pârghie de blocare de siguranță
- Flanşă exterioroară
- Lamă de ferăstrău
- Protectie inferioară
- Grilaj fix
- Placă de tăietură
- Mâner de blocare masă rotativă
- Mâner superior
- Protecție superioară
- Duza praf
- Buton de oprire bară liniară
- Dispozitiv de fixare
-
Pârghie de blocare şablon de unghi
-
Grilaj glisare
- Suport piesă de prelucrat
- Bară de extensie
- Orificii de montaj x 4
- Masă rotativă
- Scală tăiere unghi ascuțit
- Şurub de ajustare şablon de unghi 45°
- Şurub de ajustare şablon de unghi 90°
- Comutator LED
- Comutator laser
- Buton sistem de blocare a axului
- Placă de ajustare adâncime de tăiere
- Buton de ajustare adâncime de tăiere
LISTĂ DE PIESE DE SCHIMB
- PS 216 L: Ferăstrău de tăiat corniere / Ferăstrău pentru tăiere oblică EN 847-1/ø216 x ø30 x 2,4 / 48T / HW / n max. 7000 min-1 (oldal A: No. 5)
- PS 254 L: Ferăstrău de tăiat corniere / Ferăstrău pentru tăiere oblică EN 847-1/ ø254 x ø30 x 2,6 / 48T / HW / n max. 7400 min-1 (oldal A: No. 5)
• KPlacă de tăietură (oldal A: No. 8)
ALIMENTARE DE LA RETEA
Conectați numai la priza de curent alternativ monofazat și numai la tensiunea specificată pe placuța indicatoare. Se permite conectarea și la prize fără impamantare dacă modelul se conformează clasei II de securitate.
Aparatele utilizate în multe locații diferite inclusiv în aer liber trebuie conectate printr-un disjunctor (FI, RCD, PRCD) care previne comutarea.
Conectați la rețea numai când mașina este oprită.
Pastrați cablul de alimentare la o distanță de aria de lucru a mașinii. Întotdeauna țineți cablul în spatele dvs.
Înainte de utilizare, verificați mașina, cablul și stecarul pentru orice defectiuni sau uzură a materialului. Reparațiile vor fi efectuate numai de către agentii de service autorizați.
O cădere a tensiunii cauzează fluctuații ale voltajului și poate afecta alte produse electrice de la aceeași sursă de curent. Conectați produsul la o sursă de curent cu o impedanță egală cu 0,3 Ω pentru a reduce fluctuațiile de voltaj.
Contactați furnizorul dvs de energie electrică pentru clarificări ulterioare.
INTRETINERE
Nu modificati acest fierăstrău sub nicio formă și nici nu folositi accesorii neaprobate de producător. Siguranța dvs. și a altora ar putea fi compromisă în acest mod.
Nu folosiți fierăstrăul dacă întrerupătoarele, dispozitivele de securitate sau alte funcții de acest tip ale fierăstrăului nu funcționează în mod adecvat. Adresați-vă unui centru de service autorizat pentru reparații profesionale sau de reglare.
Nu efectuați reglaje în timp ce pânza este în funcțiune.
Înainte de a realiza lucrări de reglare, lubrifiere sau întreținere asupra produsului, asigurați-vă întotdeauna că ștecherul de alimentare a fost scos din sursa de alimentare.
Înainte și după fiecare utilizare, verificați fierăstrăul pentru deteriorări sau piese rupte și păstrați-l în stare bună de funcționare prin înlocuirea imediată a pieselor cu piese de schimb aprobate de către producător.
Pânza este foarte caldă după utilizare, de aceea purtați mănuși sau lăsați să se răcească înainte de efectuarea procedurilor de întreținere sau de curățare.
Curățați praful acumulat folosind o perie sau un aspirator. Nu folosiți aer comprimat.
Pentru a asigura siguranța și fiabilitatea, toate reparațiile, inclusiv schimbarea periilor, ar trebui să fie efectuate de către un centru de service autorizat.
Curățați aparatul și dispozitivul de protecție cu o lavetă uscată.
Fantele de aerisire ale maşinii trebuie să fie menținute libere tot timpul
Dacă este necesară înlocuirea cablului, acest lucru trebuie efectuat de către producător sau de către reprezentantul acestuia, pentru a evita periclitarea siguranței.
Utilizați numai accesorii și piese de schimb AEG. Dacă unele din componente care nu au fost descrise trebuie înlocuite, vă rugăm contactați unul din agenții de service AEG (vezi lista noastră pentru service / garanție)
Dacă este necesară, se poate comanda o imagine descompusă a sculei. Vă rugăm mentionați numărul art. Precum și tipul mașinii tipărit pe etichetă și comandați desenul la agenții de service locali sau direct la Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
DECLARATIE DE CONFORMITATE
Declarăm pe propria răspundere că produsul descris în capitolul „Date tehnice” îndeplinește toate cerințele relevante ale directivelor
2011/65/UE (RoHS)
2006/42/CE
2014/30/UE
și au fost utilizate următoarele standarde armonizate
EN 62841-1:2015
EN 62841-3-9:2015+A11:2017
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-11:2000
EN IEC 63000:2018
Winnenden, 2019-03-08
Împuternicit să elaboreze documentația tehnică.
Techtronic Industries GmbH
Întotdeauna scoateți stecarul din priza înainte de a efectua intervenții la mașină.
AVERTISMENT-Pentru a reduce riscul de rănire, utilizatorul trebuie să citească Manualul de instrucțiuni!
Purtați întotdeauna ochelari de protecție când utilizați mașina.
Purtați căști de protectie
Purtați mănuși de protectie!
Nu introduceți niciodată mâinile în perimetrul pânzei de circular.
Acest aparat este recomandat doar pentru utilizare în interior. Nu expuneți niciodată aparatul la ploaie.
Duza praf port de conectare
Tăiați numai lemn.
Nu priviți în fasciculul de laser.
Produsul corespunde clasei de laser 2 conform EN 60825-1:2014.
Diametru lamă x diametru orificiu
Directia de rotație
Dinți de lamă
Lățimea de tăiere
Viteza de mers în gol
Tensiune
Curent alternativ
Sculă electrică cu clasa de protecție II. Sculă electrică la care protecția împotriva unei electrocutări nu depinde doar de izolația de bază, ci și de aplicarea de măsuri suplimentare de protecție, cum ar fi o izolație dublă sau o izolație mai puternică.
Nu există un dispozitiv pentru conectarea unui conductor de protecție.
Aruncarea aparatelor electrice la gunoiul menajer este interzisă. Echipamentele electrice și electronice trebuie colectate separat și predate la un centru de reciclare și eliminare a deșeurilor, pentru a fi eliminate ecologic. Interesati-vă la autoritățile locale sau la comerciantul dvs. de specialitate unde se află centre de reciclare și puncte de colectare.
Marcă de conformitate europeană
Marcă de conformitate ucraineană
Marcă de conformitate eurasiatică
