HASZNÁLATI ÚTMUTATÓ PS 254 L AEG

Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat, Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok Olvassa el és őrizze meg Magyar

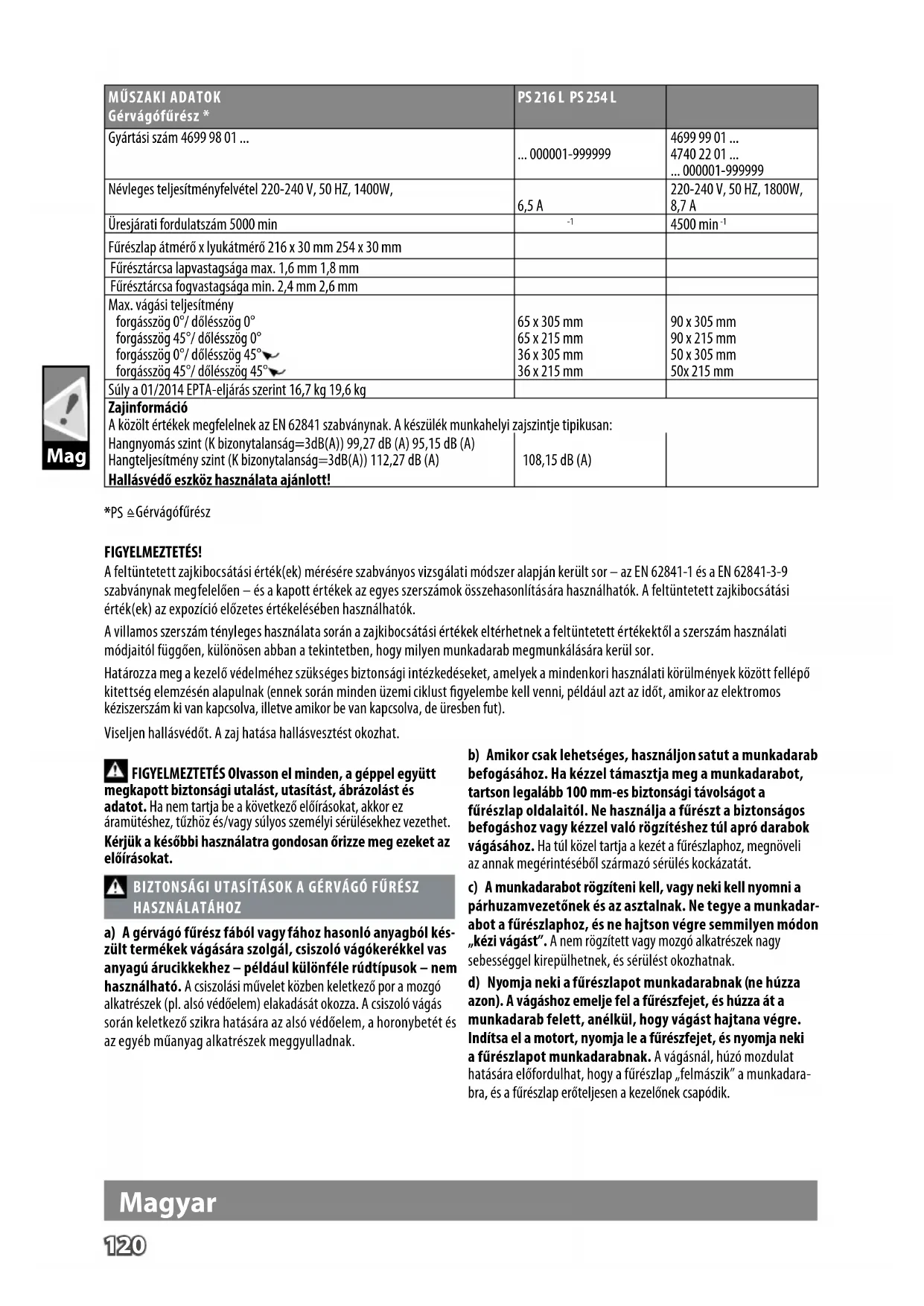

Gérvágófűrész * PS 216 L PS 254 L Gyártási szám 4699 98 01 ... ... 000001-999999

... 000001-999999 Névleges teljesítményfelvétel 220-240 V, 50 HZ, 1400W, 6,5 A 220-240 V, 50 HZ, 1800W, 8,7 A Üresjárati fordulatszám 5000 min

Fűrészlap átmérő x lyukátmérő 216 x 30 mm 254 x 30 mm Fűrésztárcsa lapvastagsága max. 1,6 mm 1,8 mm Fűrésztárcsa fogvastagsága min. 2,4 mm 2,6 mm Max. vágási teljesítmény forgásszög 0°/ dőlésszög 0° forgásszög 45°/ dőlésszög 0° forgásszög 0°/ dőlésszög 45° forgásszög 45°/ dőlésszög 45° 65 x 305 mm 65 x 215 mm 36 x 305 mm 36 x 215 mm 90 x 305 mm 90 x 215 mm 50 x 305 mm 50x 215 mm Súly a 01/2014 EPTA-eljárás szerint 16,7 kg 19,6 kg Zajinformáció A közölt értékek megfelelnek az EN 62841 szabványnak. A készülék munkahelyi zajszintje tipikusan: Hangnyomás szint (K bizonytalanság=3dB(A)) 99,27 dB (A) 95,15 dB (A) Hangteljesítmény szint (K bizonytalanság=3dB(A)) 112,27 dB (A) 108,15 dB (A) Hallásvédő eszköz használata ajánlott! *PS

Gérvágófűrész FIGYELMEZTETÉS! A feltüntetett zajkibocsátási érték(ek) mérésére szabványos vizsgálati módszer alapján került sor – az EN 62841-1 és a EN 62841-3-9 szabványnak megfelelően – és a kapott értékek az egyes szerszámok összehasonlítására használhatók. A feltüntetett zajkibocsátási érték(ek) az expozíció előzetes értékelésében használhatók. A villamos szerszám tényleges használata során a zajkibocsátási értékek eltérhetnek a feltüntetett értékektől a szerszám használati módjaitól függően, különösen abban a tekintetben, hogy milyen munkadarab megmunkálására kerül sor. Határozza meg a kezelő védelméhez szükséges biztonsági intézkedéseket, amelyek a mindenkori használati körülmények között fellépő kitettség elemzésén alapulnak (ennek során minden üzemi ciklust gyelembe kell venni, például azt az időt, amikor az elektromos kéziszerszám ki van kapcsolva, illetve amikor be van kapcsolva, de üresben fut). Viseljen hallásvédőt. A zaj hatása hallásvesztést okozhat. FIGYELMEZTETÉS Olvasson el minden, a géppel együtt megkapott biztonsági utalást, utasítást, ábrázolást és adatot. Ha nem tartja be a következő előírásokat, akkor ez áramütéshez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. BIZTONSÁGI UTASÍTÁSOK A GÉRVÁGÓ FŰRÉSZ

a) A gérvágó fűrész fából vagy fához hasonló anyagból kés- zült termékek vágására szolgál, csiszoló vágókerékkel vas anyagú árucikkekhez – például különféle rúdtípusok – nem használható. A csiszolási művelet közben keletkező por a mozgó alkatrészek (pl. alsó védőelem) elakadását okozza. A csiszoló vágás során keletkező szikra hatására az alsó védőelem, a horonybetét és az egyéb műanyag alkatrészek meggyulladnak. b) Amikor csak lehetséges, használjon satut a munkadarab befogásához. Ha kézzel támasztja meg a munkadarabot, tartson legalább 100mm-es biztonsági távolságot a fűrészlap oldalaitól. Ne használja a fűrészt a biztonságos befogáshoz vagy kézzel való rögzítéshez túl apró darabok vágásához. Ha túl közel tartja a kezét a fűrészlaphoz, megnöveli az annak megérintéséből származó sérülés kockázatát. c) A munkadarabot rögzíteni kell, vagy neki kell nyomni a párhuzamvezetőnek és az asztalnak. Ne tegye a munkadar- abot a fűrészlaphoz, és ne hajtson végre semmilyen módon „kézi vágást”. A nem rögzített vagy mozgó alkatrészek nagy sebességgel kirepülhetnek, és sérülést okozhatnak. d) Nyomja neki a fűrészlapot munkadarabnak (ne húzza azon). A vágáshoz emelje fel a fűrészfejet, és húzza át a munkadarab felett, anélkül, hogy vágást hajtana végre. Indítsa el a motort, nyomja le a fűrészfejet, és nyomja neki a fűrészlapot munkadarabnak. A vágásnál, húzó mozdulat hatására előfordulhat, hogy a fűrészlap „felmászik” a munkadara- bra, és a fűrészlap erőteljesen a kezelőnek csapódik.121 Mag e) Soha ne nyúljon át a kívánt vágási vonal felett, a fűrészlap előtt, ill. mögött. A munkadarab „átnyúlással”, valamint bal kézzel a fűrészlap jobb oldalán, illetve jobb kézzel a bal oldalán való megtámasztása nagyon veszélyes művelet. f) Ne nyúljon a párhuzamvezető mögé a fűrészlap bárme- lyik oldalától mért 100mm-es távolságon belül a faforgács eltávolításához vagy egyéb okból, mialatt a fűrészlap forog. Előfordulhat, hogy a kezelő nem észleli a forgó fűrészlap közelségét, és emiatt súlyos sérülést szenvedhet. g) Vizsgálja meg a munkadarabot a vágás előtt. Ha görbe vagy vetemedés jeleit mutatja, szorítsa külső meggörbült oldalával a párhuzamvezetőhöz. Minden esetben ügyeljen arra, hogy ne legyen rés a munkadarab, a párhuzamvezető és az asztal között, a vágás vonalában. A hajlott vagy megve- temedett munkadarabok megcsavarodhatnak vagy elmozdulhat- nak, és vágás közben a forgó fűrészlaphoz tapadhatnak. Szeg vagy idegen tárgy nem lehet a munkadarabon. h) Ne használja a fűrészt mindaddig, míg el nem távolította az asztalról az összes szerszámot (kivéve a munkadarabot), és meg nem tisztította az asztalt a fafor- gácstól és egyéb hulladékoktól. Az apró törmelék, a szabad farészek vagy a forgó fűrészlappal érintkező egyéb tárgyak nagy sebességgel kirepülhetnek.

i) Egyszerre csak egy munkadarab vágását végezze. Több

munkadarab nem fogatható be és nem rögzíthető megfelelően, és ezek a munkadarabok a fűrészlaphoz tapadhatnak vagy a vágás során elmozdulhatnak. j) Használat előtt helyezze a gérvágó fűrészt egy sima, masszív munkafelületre. A sima, masszív felület csökkenti a gérvágó fűrész instabilitásának kockázatát. k) Tervezze meg a munkafolyamatot. Ha megváltoztatja a gérvágó fűrész szögbeállításait, minden esetben ügyeljen arra, hogy az állítható párhuzamvezető úgy legyen beállítva, hogy megfelelően rögzítse a munkadarabot, és az ne érintkezzen a fűrészlappal vagy a védőrendszerrel. Az eszköz bekapcsolása nélkül, és anélkül, hogy munkadarabot helyezne az asztalra, hajtsa végre a fűrészlap teljes vágásának szi- mulációját, biztosítva, hogy a párhuzamvezető vágása ne ütközzön akadályba, és ne idézzen elő veszélyt. l) Az asztallapnál szélesebb vagy hosszabb munkadarab esetében gondoskodjon a megfelelő rögzítésről (pl. az asztal meghosszabbítása, fűrészbak stb.). A gérvágó fűrész asztalánál hosszabb vagy szélesebb munkadarabok megfelelő rögzítés hiányában felbillenhetnek. Ha a levágott (munka)darab felbillen, megemelheti az alsó védőelemet, vagy a forgó fűrészlap kirepítheti. m) Az asztal meghosszabbítása helyett vagy további rög- zítés céljából ne vegye igénybe másik személy segítségét. A munkadarab instabil rögzítése a fűrészlap tapadását idézheti elő, illetve a vágási művelet során elmozdult munkadarab a kezelőt és segítőjét a forgó fűrészlaphoz ránthatja. n) A levágott darabot semmilyen körülmények között sem szabad a forgó fűrészlaphoz nyomni. Helyhiány esetén (pl. hosszirányú ütközők használatakor) a levágott darab a fűrészlapba ékelődhet, és erőteljesen kirepülhet. o) A kerek anyagok (pl. rudak vagy csövek) rögzítésé- hez minden esetben használjon szorítót vagy a célnak megfelelő eszközt. A rudak a vágás során kifordulhatnak, minek következtében a fűrészlap odakaphat, és a kezelő a munkadarabot a fűrészlaphoz húzhatja. p) A fűrészlapnak a munkadarabbal való érintkezés előtt el kell érnie a maximális sebességet. Ezáltal csökkenthető a munkadarab kirepülésének kockázata. q) Ha a munkadarab vagy a fűrészlap beszorul, a gérvágó fűrészt ki kell kapcsolni. Várja meg, míg minden mozgó alkatrész leáll, húzza ki a dugót az áramforrásból, és/vagy vegye ki az akkumulátorcsomagot. Ezután könnyedén eltávolíthatja a beszorult anyagot. A beszorult munkadarab mellett végzett folyamatos fűrészhasználat ellenőrizetlen folyama- tot idézhet elő, vagy károsíthatja a gérvágó fűrészt. r) A vágási művelet befejeztével engedje fel a kapcsolót, tartsa lent a fűrészfejet, és várja meg, míg a fűrészlap leáll, mielőtt eltávolítja a levágott darabot. A fűrészlap közelébe nyúlni veszélyes! s) Tartsa erősen a fogantyút, ha nem teljes vágást hajt végre, vagy ha azelőtt engedi fel a kapcsolót, hogy a fűrészfej teljesen eléri az alsó pozíciót. A fűrész fékező hatásának eredményeként a fűrészfej hirtelen lenyomódhat, ami sérülésveszélyt idézhet elő. FA VÁGÁSÁRA ALKALMAS FŰRÉSZTÁRCSA KÜLÖNLEGES BIZTONSÁGI TUDNIVALÓK A fűrésztárcsa és a gép használata előtt körültekintően olvassa el a kézikönyvet és az utasításokat. A gépnek jó állapotban kell lennie, a tengelynek mentesnek kell lennie deformálódásoktól és vibrációtól. A fűrészt ne használja a helyére illesztett védőburkolatok nélkül; a védőburkolatokat tartsa jó üzemi állapotban és megfelelően karban tartva. Ügyeljen rá, hogy a kezelő megfelelő kioktatásban részesüljön a biztonsági óvintézkedések, valamint a gép beállítása és üzemel- tetése terén. A gép használata során mindig viseljen védőszemüveget és hallásvédő eszközt. Ajánlatos kesztyűt, kemény csúszásmentes lábbelit és kötényt viselni. Mindennemű tartozék használata előtt nézzen utána a használati utasításban. Bármely tartozék szakszerűtlen használata károsodást okozhat és növeli a sérülés veszélyét. Csak a jelen használati utasításban megjelölt, az EN 847-1 szabvá- nynak megfelelő fűrésztárcsát használjon. Vegye gyelembe a fűrésztárcsán szereplő maximális fordulats- zámot. Ügyeljen rá, hogy a fűrésztárcsán szereplő fordulatszám legalább egyenlő legyen a fűrészen szereplő fordulatszámmal. Mindig csak a helyes méretű és a készüléknek megfelelő rögzítő nyilással ellátott fűrészlapokat használjon. Azok a fűrészlapok, amelyek nem illenek hozzá a fűrész rögzítő alkatrészeihez, nem futnak körkörösen és ahhoz vezetnek, hogy a kezelő elveszti a készülék feletti uralmát. Ne használjon az ajánlottnál nagyobb vagy kisebb átmérőjű fűrésztárcsát. A fűrésztárcsa tengelyre illesztéséhez ne használjon távtartókat. Magyar122 Mag Minden használat előtt ellenőrizze a fűrésztárcsa csúcsainak esetleges sérülését vagy rendellenes megjelenését. A sérült vagy lelazult csúcsok használat során elrepülhetnek és növelik a személyi sérülés veszélyét. Tilos repedt vagy deformált fűrészlapot használni! Nem szabad sérült vagy deformálódott vágólapot használni. Selejtezze le a fűrésztárcsát, ha sérült, deformálódott, eltorzult vagy repedt, mert a javítás nem megengedett. Ne használjanak gyorsacélból készült fűrészlapokat! Ügyeljen rá, hogy a fűrésztárcsa megfelelően legyen felhelyezve, és használat előtt húzza meg a rögzítő anyát (meghúzási nyomaték kb. 12 Nm). A rögzítő csavart és anyákat megfelelő csavarkulcsokkal kell meghúzni. A csavarkulcs hosszabbítása vagy kalapácsütésekkel történő meghúzás nem megengedett. Ügyeljen rá, hogy a fűrésztárcsa és a karimák tiszták, és a perem hornyolt oldala érintkezzen a fűrésztárcsával. Ügyeljen rá, hogy a fűrésztárcsa a helyes irányban forogjon. Munkavégzés előtt a motor bekapcsolása nélkül végezzen vágási mozdulatot a fűrésztárcsa pozicionálásának, a védőburkolatoknak a többi gépalkatrészhez és a munkadarabhoz képest történő működésének ellenőrzése érdekében. Soha ne hagyja a gépet felügyelet nélkül. A fűrésztárcsa forgása közben ne tegyen kenőanyagot rá. Ne végezzen tisztítást vagy karbantartási munkát, ha a gép még üzemben van és a fej még nincs nyugalmi állapotban. Soha ne próbálja meg a mozgásban levő gépet a szerszám beszorításával vagy más tárgynak a fűrésztárcsához szorításával megállítani, mert így akaratlanul is súlyos baleseteket okozhat. Fűrésztárcsa cseréje vagy karbantartás elvégzése előtt válassza le a fűrészgépet a hálózatról vagy vegye ki az akkumulátort. A fűrésztárcsa becsomagolását és kicsomagolását gyelmesen végezze, mert a fűrésztárcsa éles csúcsai könnyen sérülést okozhatnak. Fűrésztárcsa kezelése során használjon fűrésztárcsa-tartót vagy viseljen kesztyűt. A fűrésztárcsát az eredeti csomagolásában vagy más alkalmas csomagolásban tárolja, száraz körülmények között, vegyszerektől távol, mert ezek a fűrésztárcsa károsodását okozhatják. TOVÁBBI BIZTONSÁGI ÉS MUNKAVÉGZÉSI UTASÍTÁSOK Mindig biztonságosan és stabilan fogja be a munkadarabot. Biztosítani kell, hogy a gép helyzete állandóan biztonságos legyen (pl. rögzítve legyen a munkapadon).. Viseljen hallásvédőt. A zaj hatása hallásvesztést okozhat. Ha a gépen dolgozik, mindig hordjon védőszemüveget! Fűrésztárcsák és durva anyagok kezelése során ajánlatos kesztyű viselése, valamint kemény csúszásmentes munkavédelmi lábbeli viselése, ami védi a lábfejet a vágási területről esetlegesen leeső munkadaraboktól. Mindig ügyeljen arra, hogy a csatlakozódugó legyen kihúzva a hálózati áramforrásból, mielőtt beállításokat, kenést vagy karban- tartást végez a terméken. A készüléket csak kikapcsolt állapotban szabad ismét áram alá helyezni. Addig ne nyúljon a fűrésztárcsa közelében levő területre, amíg a fűrésztárcsa teljesen le nem állt. Használat előtt alaposan ellenőrizze, hogy nincs-e sérülés vagy anyagkifáradás a szerszámon. A sérült alkatrészeket csak szakem- berrel javíttassa meg. A készülék biztonságtechnikai felszereléseit feltétlenül használni kell. Ne használja a gépet, ha a védőburkolatok nincsenek a helyükön és nem működnek megfelelően. A fűrészlap alsó védőburkolatát csak akkor szabad kinyitni, ha a fűrészlap le van engedve a munkadarabra. A szabad mozgath- atóságra és automatikus záródásra is ügyelni kell.. A gép működése közben mindig használjon és rögzítsen hosszab- bítórúd-tartókat a munkadarab alátámasztása céljából. Soha ne módosítsa és ne alakítsa át a fűrészt vagy annak működését. A biztonsága veszélybe kerülhet. Ne használjon repedt, sérült vagy deformálódott fűrésztárcsát. Ne használjanak gyorsacélból készült fűrészlapokat! Csak éles fűrésztárcsát használjon. Az életlen fűrésztárcsákat cserélje újakra. Mindig csak a helyes méretű és a készüléknek megfelelő rögzítő nyilással ellátott fűrészlapokat használjon. Azok a fűrészlapok, amelyek nem illenek hozzá a fűrész rögzítő alkatrészeihez, nem futnak körkörösen és ahhoz vezetnek, hogy a kezelő elveszti a készülék feletti uralmát. Csak a jelen használati utasításban megjelölt, az EN 847-1 szabványnak megfelelő, famegmunkálásra alkalmas fűrésztárcsát használjon. Csak a mellékelt vagy a jelen használati utasításban megjelölt karimákat, alátéteket és anyacsavarokat használja a fűrésztárcsa rögzítésére. Válasszanak a vágni kívánt anyagnak megfelelő fűrészlapot! Soha ne használja a terméket a használati utasítás rendeltetésszerű használatra vonatkozó fejezetében előírtaktól eltérő anyagok vágására. Fontos, hogy vágás közben a fűrészlap ne hevüljön túl, és a műanyag munkadarab ne olvadjon meg. Be kell tartani a fűrészlapon feltüntetett maximális fordulatszá- mot! Csak olyan fűrészlapot használjon, amelyen legalább akkora fordulatszám van feltüntetve, mint a szerszámon. Cserélje ki az asztalbetétet, ha kopott vagy sérült. Munkavégzés előtt a motor bekapcsolása nélkül végezzen vágási mozdulatot a fűrésztárcsa pozicionálásának, a védőburkolatoknak a többi gépalkatrészhez és a munkadarabhoz képest történő működésének ellenőrzése érdekében. Gérvágás, ferdevágás vagy összetett vágások végrehajtásakor úgy állítsa be a gérvágó vezetősínt, hogy biztosítsa a megfelelő hézagot a vágólaptól. A tartóütközőt mindig használni kell a termék szállítása során. A padlót anyagmaradványoktól, pl. forgácstól és fűrészelési maradványoktól tisztán kell tartani. Ha a gép jár és a fűrészfej nincs nyugalmi állapotban, nem szabad eltávolítani fűrészelési maradványokat vagy más munkadarabrés- zeket a fűrészelési tartományból. A hosszú munkadarabokat alkalmas módon meg kell támasztani.A fűrész munkaterülete a teljes munkadarabra kiterjed. A kezelőnek ügyelnie kell arra, hogy a munkadarabot az eszköz üzemelése közben esetlegesen megmozdító más személyek vagy tárgyak ne kerüljenek véletlenül érintkezésbe ezzel a területtel. A munkavégzéskor keletkező por az egészségre ártalmas lehet. Ilyen esetben ajánlatos a megfelelő elszívó berendezés és a védőmaszk használata. A munkaterületen lerakódott port alaposan el kell takarítani. Magyar123 A LED-et vagy a lézert ne cserélje más típusúra. Mindennemű javítást csak a gyártó vagy a hivatalos szerviz végezhet. A pillanatnyi áramfelvétel kiugrásokfeszültségingadozást okozhatnak és ez az azonosáramkörbe kapcsolt más elektromos termékekműködésére is hatással lehet. A feszültséguktuációk minimalizálása érdekében a terméket olyanáramforráshoz csat- lakoztassa, amelynek impedanciája0,3 Ω. További információkért forduljon azáramszolgáltatóhoz. KÜLÖNLEGES BIZTONSÁGI TUDNIVALÓK LÉZER Az ebben a fűrészgépben alkalmazott lézer sugárzása II. osztályba sorolt, maximálisan P≤1mW teljesítményű és λ: 650nm hullám- hosszú. Optikai eszközökkel ne nézzen bele közvetlenül. A szabályok megszegése súlyos személyi sérülést eredményezhet. A gép működése közben ne nézzen bele a lézersugárba. A lézersugarat ne irányítsa közvetlenül mások szemébe. Ez súlyos szemsérüléshez vezethet. A lézert ne állítsa olyan helyzetbe, hogy mások szándékosan vagy véletlenül a lézersugárba nézhessenek. Ne használjon optikai eszközöket a lézersugár nézésére. Ne használja a lézert gyerekek közelében és gyerekeknek ne engedje a lézer működtetését. Ne próbálja meg saját maga megjavítani a lézereszközt. Ne próbálja meg saját maga kicserélni a lézereszköz egyetlen alkatrészét sem. Mindennemű javítást csak a gyártó vagy a hivatalos szerviz végezhet. Sohase cserélje ki a készülékbe beépítettlézert egy más típusú lézerre.

RENDELTETÉSSZERŰ HASZNÁLAT

A csúsztatható motorral (és fűrésztárcsával) ellátott kombinált gérvágó fűrész furnírozott vagy furnír nélküli szilárd és ragasztott fa, műanyagok és a fához hasonló anyagok vágására szolgál. A csúsztatható motorral (és fűrésztárcsával) ellátott kombinált gérvágó fűrész olyan felnőtt kezelő általi használatra szolgál, aki elolvasta a használati utasítást és tudomásul vette a kockázatokat és a veszélyeket. A csúsztatható motorral (és fűrésztárcsával) ellátott kombinált gérvágó fűrész úgy van kialakítva, hogy a gépalapnál fogva szilárd munkapadhoz kell rögzíteni. Ha a gépalap nincs stabilan rögzítve, akkor a gép a vágási művelet során elmozdulhat, ami növeli a súlyos személyi sérülés lehetőségét. A csúsztatható motorral (és fűrésztárcsával) ellátott kombinált gérvágó fűrész ferde és félderékszögű vágásra van kialakítva. Az egyes vágások lehetőségei a jelen használati utasításban a termék műszaki adatai között szerepel. A csúsztatható motorral (és fűrésztárcsával) ellátott kombinált gérvágó fűrészt száraz körülmények között, kiváló környezeti megvilágítás és megfelelő szellőzés mellett szabad használni. A csúsztatható motorral (és fűrésztárcsával) ellátott kombinált gérvágó fűrész házi használatra készült, és csak a fent leírt módon használható, más célra nem használható.

FENNMARADÓ VESZÉLYEK

Még akkor sem lehet teljesen kizárni egyes kockázati tényezőket, ha a csúsztatható motorral (és fűrésztárcsával) ellátott kombinált gérvágó fűrészt az előírásoknak megfelelően használja. Az alábbi veszélyek felléphetnek és a kezelőnek különös gyelmet kell fordítania az alábbiak elkerülésére:

• A forgó fűrésztárcsa fedetlen forgó részeivel való érintkezés kockázata.

• A nem megfelelő beállítás vagy kezelés miatt munkadarabok visszarúgása vagy munkadarabok részeinek visszapattanása.

• A fűrésztárcsáról lerepülő karbidcsúcsok.

• Légzőrendszer károsodása. MEGJEGYZÉS: Viseljen a megmunkált anyagnak megfelelő szűrővel ellátott légzésvédő maszkot. Biztosítsa a munkahely kellő szellőzését. A munkaterületen ne étkezzen, ne igyon és ne dohányozzon. Halláskárosodás, ha nem visel hatékony hallásvédő eszközt. FIGYELMEZTETÉS Egyes festékekből, bevonatokból és anyagokból származó por irri- tációt vagy légzőrendszeri allergiát okozhat. A fából (tölgy, bükk, MDF és egyéb) származó por rákkeltő.Azbeszttartalmú anyagokat csak szakképzett kezelők munkálhatnak meg és dolgozhatnak fel. FIGYELMEZTETÉS Adott szerszám hosszabb idejű vagy halmozódó használata sérülé- seket okozhat. Ügyeljen rá, hogy rendszeresen szüneteket tartson, ha bármely szerszámot hosszabb ideig használ.

1. Fogantyú, szigetelt

2. Kapcsoló kioldógombja

3. Biztonsági rögzítőkar

9. Forgóasztal-rögzítő

13. Lineárisszár megállító

15. Vágásszögrögzítő kar

19. Szerelőfuratok, x4

22. 45°-os vágásszög

beállítására szolgáló csavar

23. 90°-os vágásszög

beállítására szolgáló csavar

25. Lézer kapcsolója

26. Orsóretesz gombja

27. Vágásmélység-beállító

28. Vágásmélység-beállító

• PS 216 L: Gérvágófűrész EN 847-1/ ø216 x ø30 x 2,4 / 48T / HW / n max. 7000 min-1 (Oldal A: No. 5)

• PS 254 L: Gérvágófűrész EN 847-1/ ø254 x ø30 x 2,6 / 48T / HW / n max. 7400 min-1 (Oldal A: No. 5)

A készüléket csak egyfázisú váltóáramra és a teljesítménytáblán megadott hálózati feszültségre csatlakoztassa. A csatlakoztatás védőérintkező nélküli dugaszolóaljzatokra is lehetséges, mivel a készülék felépítése II. védettségi osztályú. Szabadban a dugaljat hibaáram-védőkapcsolóval kell ellátni. Az elektromos készülékek üzembehelyezési útmutatása ezt kötelezően előírja (FI, RCD, PRCD). Ügyeljen erre az elektromos kéziszerszámok használatakor is. A készüléket csak kikapcsolt állapotban szabad ismét áram alá helyezni. Munka közben a hálózati csatlakozókábelt a sérülés elkerülése érdekében a munkaterülettől, illetve a készüléktől távol kell tartani. Használat előtt a készüléket, hálózati csatlakozó- és hoszab- bítókábeleket, valamint a csatlakozódugót sérülés és esetleges elhasználódás szempontjából felül kell vizsgálni és szükség esetén szakemberrel meg kell javíttatni. A pillanatnyi áramfelvétel kiugrásokfeszültségingadozást okozhatnak és ez az azonosáramkörbe kapcsolt más elektromos termékekműködésére is hatással lehet. A feszültséguktuációk minimalizálása érdekében a terméket olyanáramforráshoz csatla- koztassa, amelynek impedanciája0,3 Ω. További információkért forduljon azáramszolgáltatóhoz. KARBANTARTÁS A fűrészt semmilyen módon ne módosítsa és ne használjon a gyártó által jóvá nem hagyott tartozékokat. Az ön és mások biztonsága veszélybe kerülhet. Ne használja a fűrészt, ha bármely kapcsolója, védőburkolata vagy a fűrész más funkciója nem működik rendeltetésszerűen. Juttassa vissza hivatalos szervizbe szakszerű javítás vagy beállítás céljából. Ne végezzen semminemű beállítást, amíg a fűrésztárcsa mozgás- ban van. Mindig ügyeljen arra, hogy a csatlakozódugó legyen kihúzva a hálózati áramforrásból, mielőtt beállításokat, kenést vagy karbant- artást végez a terméken. Minden használat előtt és után ellenőrizze a fűrész esetleges károsodását vagy törött alkatrészeit, és a gyártó által jóváhagyott pótalkatrészekkel végzett azonnal cserével tartsa kiváló üzemál- lapotban azt. Használat után a fűrésztárcsa nagyon forró, ezért karbantartás vagy tisztítási eljárás előtt viseljen kesztyűt vagy hagyja lehűlni. Kefével vagy porszívóval tisztítsa le a felgyülemlett port. Ne használjon sűrített levegőt. A biztonság és a megbízhatóság biztosítása érdekében minden javítást – ide értve szénkefék cseréjét is – hivatalos szerviznek kell végeznie. A készüléket és a védőeszközt száraz kendővel tisztítsa. A készülék szellőzőnyílásait mindig tisztán kell tartani. Ha a hálózati kábel cseréje szükséges, akkor ezt a biztonsági kockázat elkerülése érdekében a gyártóval vagy annak megbízott- jával kell elvégeztetni. Javításhoz, karbantartáshoz kizárólag AEG alkatrészeket és tartozékokat szabad használni. A készülék azon részeinek cseréjét, amit a kezelési útmutató nem engedélyez, kizárólag a javításra feljogosított márkaszervíz végezheti. (Lásd a szervízlistát) Szükség esetén a készülékek robbantott ábráját - a készülék típusa és azonosító száma alapján a területileg illetékes TTI márkaszervíztől vagy közvetlenül a gyártótól (Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany) lehet kérni.

CE-AZONOSSÁGI NYILATKOZAT

Kizárólagos felelősségünk alapján kijelentjük, hogy a „Műszaki adatok” fejezetben leírt termék megfelel a irányelvek összes vonatkozó rendelkezésének 2011/65/EU (RoHS) 2006/42/EK 2014/30/EU harmonizált szabvány és a EN 62841-1:2015 EN 62841-3-9:2015+A11:2017 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-11:2000 EN IEC 63000:2018 Winnenden, 2019-03-08 Alexander Krug / Managing Director Műszaki dokumentáció összeállításra felhatalmazva Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Magyar125 SZIMBÓLUMOK FIGYELEM! FIGYELMEZTETÉS! VESZÉLY! Bármilyen jellegű karbantartás vagy javítás előtt a készüléket áramtalanítani kell. FIGYELMEZTETÉS-A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia a használati utasítást! Munkavégzés közben ajánlatos védőszemüveget viselni. Hallásvédő eszköz használata ajánlott! Hordjon védőkesztyűt! A kezeknek soha nem szabad a fűrészlap tartományába kerülniük. A készülék kizárólag zárt térben történő használatra alkalmas és semmiképpen sem szabad esőnek kitenni. ReplacethekertplateIcons Porcsatorna csatlakozási port ReplacethekertplateIcons Csak fát vágjon. Tilos a lézersugárba nézni. LASER

λ: 650nm; P≤1mW EN 60825-1:2014 A termék az EN 60825-1:2014 szerint a 2. lézer osztálynak felel meg. Fűrészlap átmérő x lyukátmérő Forgásirány Fűrészlap-fog 2,4 / 2,6 mm Vágási szélesség

Üresjárati fordulatszám

Feszültség Váltóáram

II. védelmi osztályú elektromos szerszám. Olyan

elektromos szerszám, amelynél az elektromos áramütés elleni védelem nem csak az alapszigeteléstől függ, hanem amelyben kiegészítő védőintézkedéseket, mint pl. kettős szigetelés vagy megerősített szigetelés, alkalmaznak. Nincs lehetőség védőérintkező csatlakoztatására. Az elektromos eszközöket nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Az elektromos és elektronikus eszközöket szelektíven kell gyűjteni, és azo- kat környezetbarát ártalmatlanítás céljából hulladékhas- znosító üzemben kell leadni. A helyi hatóságoknál vagy szakkereskedőjénél tájékozódjon a hulladékudvarokról és gyűjtőhelyekről. Európai megfelelőségi jelölés Ukrán megfelelőségi jelölés Eurázsiai megfelelőségi jelölés Magyar Mag126 Slo Slovensko
