NAUDOJIMO INSTRUKCIJA PS 254 L AEG
Nejeina j komplektaciją.
Izoliuotas rankenos paviršius
Jei tarp kreipiamosios ir pjūklo reikalinga 90° laipsnių pataisa, tai atlikite pataisos varžtu.

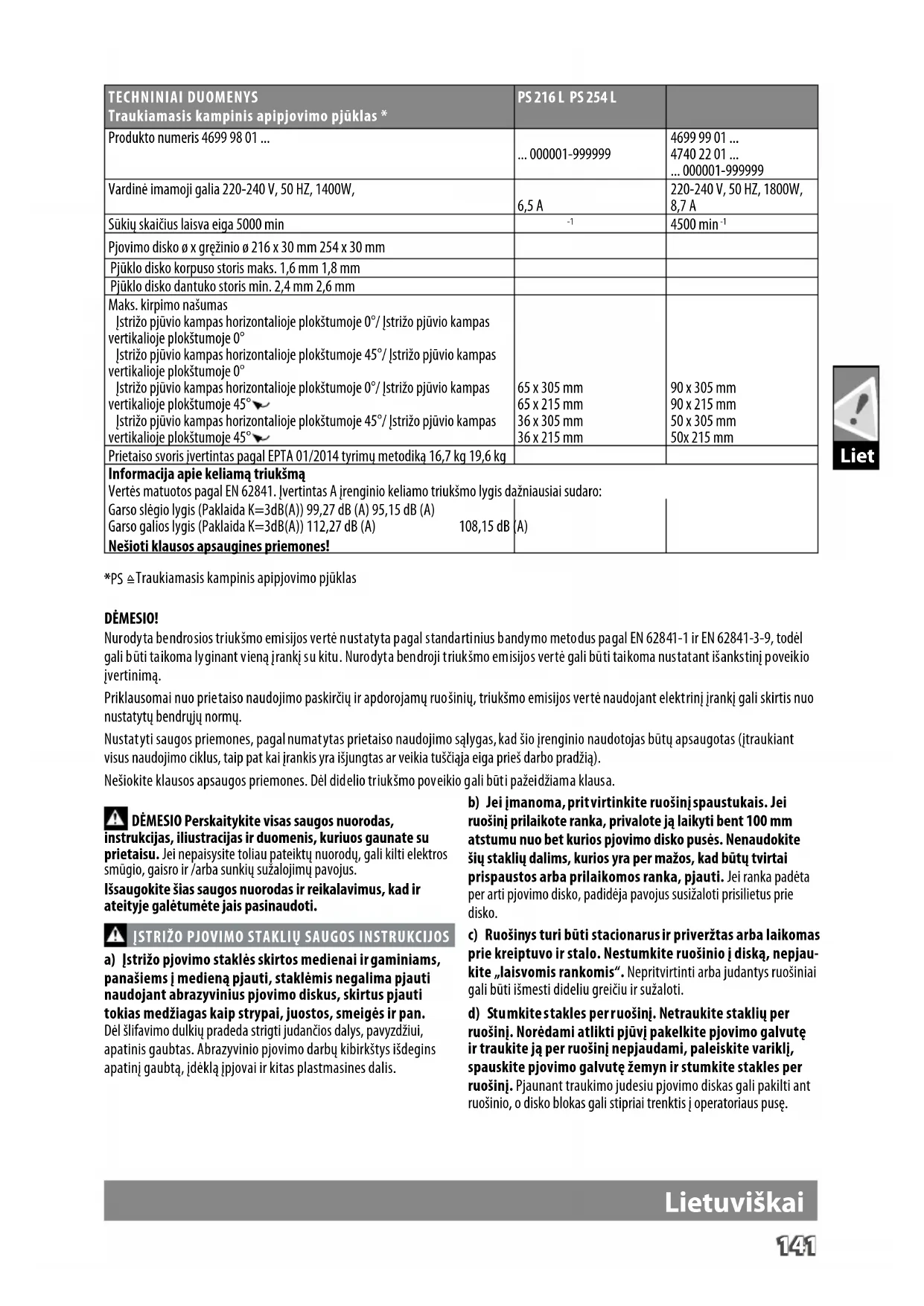

| TECHNINIAI DUOMENYSTraukiamasis kampinis apipjovimo pjūklas * | PS 216 L PS 254 L | |
| Produkto numeris 4699 98 01 ... | ... 000001-999999 | 4699 99 01 ...4740 22 01 ...... 000001-999999 |
| Vardinė imamoji galia 220-240 V, 50 HZ, 1400W, | 6,5 A | 220-240 V, 50 HZ, 1800W,8,7 A |
| Sūkių skaičius laisva eiga 5000 min | -1 | 4500 min^-1 |
| Pjovimo disko ø x gręžinio ø 216 x 30 mm 254 x 30 mm | ||
| Pjūklo disko korpuso storis maks. 1,6 mm 1,8 mm | ||
| Pjūklo disko dantuko storis min. 2,4 mm 2,6 mm | ||
| Maks. kirpimo našumasĮstrižo pjūvio kampas horizontalioje plokštumoje 0°/ ľstrižo pjūvio kampas vertikalioje plokštumoje 0°Įstrižo pjūvio kampas horizontalioje plokštumoje 45°/ ľstrižo pjūvio kampas vertikalioje plokštumoje 0°Įstrižo pjūvio kampas horizontalioje plokštumoje 0°/ ľstrižo pjūvio kampas vertikalioje plokštumoje 45°↓Įstrižo pjūvio kampas horizontalioje plokštumoje 45°/ ľstrižo pjūvio kampas vertikalioje plokštumoje 45°↓ | 65 x 305 mm65 x 215 mm36 x 305 mm36 x 215 mm | 90 x 305 mm90 x 215 mm50 x 305 mm50x 215 mm |
| Prietaiso svoris jvertintas pagal EPTA 01/2014 tyrimų metodiką 16,7 kg 19,6 kg | ||
| Informacija apie keliamą triuksmąVertės matuotos pagal EN 62841. Jvertintas A įrenginio keliamo triuksmo lygis dažniausiai sudaro:Garso slėgio lygis (Paklaida K=3dB(A)) 99,27 dB (A) 95,15 dB (A)Garso galios lygis (Paklaida K=3dB(A)) 112,27 dB (A) 108,15 dB (A)Nešioti klausos apsaugines priemones! |
*PS ≜ Traukiamasis kampinis apipjovimo pjūklas
DÉMESIO!
Nurodyta bendrosios triukšmo emisijos vertė nustatyta pagal standartinius bandymo metodus pagal EN 62841-1 ir EN 62841-3-9, todėl gali būti taikoma lyginant vieną įrankį su kitu. Nurodyta bendroji triukšmo emisijos vertė gali būti taikoma nustatant išankstinį poveikio įvertinimą.
Priklausomai nuo prietaiso naudojimo paskirčių ir apdorojamų ruošinių, triukšmo emisijos vertė naudojant elektrinį įrankį gali skirtis nuo nustatytų bendrujų normų.
Nustatyti saugos priemones, pagal numatytas prietaiso naudojimo sąlygas, kad šio jrenginio naudotojas būtų apsaugotas (įtraukiant visus naudojimo ciklus, taip pat kai įrankis yra išjungtas ar veikia tuščiaja eiga prieš darbo pradžią).
Nešiokite klausos apsaugos priemones. Dėl didelio triukšmo poveikio gali būti pažeidžiama klausa.
DÈMESIO Perskaitykite visas saugos nuorodas,
instrukcijas, iliustracijas ir duomenis, kuriuos gaunate su prietaisu. Jei nepaisysite toliau pateiktų nuorodu, gali kilti elektros smūgio, gaisro ir /arba sunkių sužalojimų pavojus.
Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.
JSTRIŽO PJOVIMO STAKLIŲ SAUGOS INSTRUKCIJOS
a) [strižo pjovimo staklės skirtos medienai ir gaminiams, panašiems i medieną pjauti, staklėmis negalima pjauti naudojant abrazyvinius pjovimo diskus, skirtus pjauti tokias medžiagas kaip strypai, juostos, smeigės ir pan.
Dėl šlifavimo dulkių pradeda strigti judančios dalys, pavyzdžiui, apatinis gaubtas. Abrazyvinio pjovimo darbų kibirkštys išdegins apatinį gaubtą, įdėklą įpjovai ir kitas plastmasines dalis.
b) Jei jmanoma, pritvirtinkite ruošinj spaustukais. Jei ruošinj prilaikote ranka, privalote ją laikyti bent 100 mm atstumu nuo bet kurios pjovimo disko pusės. Nenaudokite šių staklių dalims, kurios yra per mažos, kad būtų tvirtai prispaustos arba prilaikomos ranka, pjauti. Jei ranka padėta per arti pjovimo disko, padidėja pavojus susižaloti prisilietus prie disko.
c) Ruošinys turi būti stacionarus ir priveržtas arba laikomas prie kreiptuvo ir stalo. Nestumkite ruošinio į diską, nepjau-kite „laisvomis rankomis“. Nepritvirtinti arba judantys ruošiniai gali būti išmesti dideliu greičiu ir sužaloti.
d) Stumkite stakles per ruošinį. Netraukite staklių per ruošinį. Norėdami atlikti pjūvį pakelkite pjovimo galvutę ir traukite ją per ruošinį nepjaudami, paleiskite variklj, spauskite pjovimo galvutę žemyn ir stumkite stakles per ruošinį. Pjaunant traukimo judesiu pjovimo diskas gali pakilti ant ruošinio, o disko blokas gali stipriai trenktis į operatoriaus pusę.
e) Niekada nedėkite rankos kryžmai virš numatytos pjovimo linijos, tiek prieš pjovimo diską, tiek ir už jo. Labai pavojinga prilaikyti ruošinį „sukeitus rankas“, t. y. laikyti ruošinį kaire ranka dešinėje pusėje nuo pjovimo disko ir atvirkščiai.
f) Diskui sukantis nesiekite bet kuria ranka už kreiptuvo arčiau negu 100 mm atstumu nuo bet kurios pjovimo disko pusės, jei norite pašalinti medienos likučius ar dėl kurios nors kitos priežasties. Galite nepajusti, kai besisukantis pjovimo diskas bus arti rankos, todėl galite sunkiai susižaloti.
g) Prieš pjaudami apžiūrėkite ruošinį. Jei ruošinys yra sulinkęs ar iškrypęs, prispauskite jį prie kreiptuvo neiškrypusia dalimi. Visada patikrinkite, ar palei pjovimo liniją tarp ruošinio, kreiptuvo ir stalo nėra tarpų. Sulinkę ar iškrypę ruošiniai gali pasisukti arba pasislinkti, todėl pjaunant įstrigti besisukančiame pjovimo diske. Ruošinyje neturi būti vinių ar pašalinių daiktų.
h) Nenaudokite staklių, kol ant stalo yra paliktų įrankių, medienos likučių ir pan., turi likti tik ruošinys. Smulkios nuopjovos ar laisvi medienos ar kitų daiktų gabalėliai prisilietę prie besisukančio disko gali būti išsviesti dideliu greičiu.
i) Vienu metu pjaukite tik vieną ruošinį. Kelių ruošinių, sudėtų vienas ant kito, negalima tinkamai prispausti ar sutvirtinti, todėl pjaunant jie gali užstrigti prie disko ar pasislinkti.
j) Prieš naudodami patikrinkite, ar įstrižo pjovimo staklės yra uždėtos ar pritvirtintos prie lygaus ir tvirto darbo paviršiaus. Dėl lygaus ir tvirto darbo paviršiaus sumažėja pavojus įstrižo pjovimo staklėms tapti nestabilioms.
k) Kiekvieną kartą keisdami nuožambio ar įstrižo pjovimo kampo nustatymus įsitikinkite, kad reguliuojamas kreiptuvas yra nustatytas tinkamai, prilaiko ruošinį ir netrukdo diskui ar apsauginei sistemai pagal. Prieš IJUNG DAMI įrankį pastumkite pjovimo diską visu būsimu pjūviu be ruošinio, kad įsitikintumėte, jog nebus jokių trukdžių ar pavojaus įpjauti kreiptuvą.
I) Jei ruošinys yra platesnis ar ilgesnis už stalvirši, pasirūpinkite pakankama atrama, pavyzdžiui, stalo pailginimu, pjovimo stovais ar pan. Tinkamai neatremti, ilgesni ar platesni už jstrižo pjovimo staklių stalą ruošiniai gali nuvirsti. Jei atpjauta dalis ar ruošinys nuvirsta, jie gali pakelti apatinę staklių apsaugą, taip pat juos gali išsviesti besisukantis diskas.
m) Kito žmogaus pagalba negali atstoti stalo pailginimo. Dėl nestabilios ruošinio atramos pjaunant diskas gali jstrigti arba ruošinys gali pasislinkti, todėl jūs arba jūsų pagalbininkas gali būti trūktelėtas link besisukančio disko.
n) Nupjautos dalies negalima spausti, tiesiogiai ar ne, prie besisukančio pjovimo disko. Prispausta, pvz., naudojant ilgio stabdiklius, nupjauta dalis gali įsisprausti prieš diską ir būti smarkiai išsviesta.
o) Apvalias medžiagas, pavyzdžiui, strypus ar vamzdelius visada tinkamai atremkite naudodami spaustuvus ar fiksavimo įrangą. Pjaunami strypai linkę riedėti, todėl diskas gali įsispausti į juos, traukdamas ruošinį ir jūsų rankas į diską.
p) Prieš pridedant diską prie ruošinio diskas turi pasiekti visą savo sukimosi greitį. Taip sumažės ruošinio išsviedimo rizika.
q) Jei ruošinys ar diskas įstrigo, išjunkite įstrižo pjovimo stakles. Palaukite, kol visos judančios dalys sustos, tada ištraukite kištuką iš elektros lizdo ir (arba) išimkite akumuliatorių pakuotę. Tada atlaisvinkite įstrigusį ruošinį. Jei toliau pjausite įstrigusį ruošinį, galite prarasti įstrižo pjovimo staklių kontrolę arba jas apgadinti.
r) Užbaigę pjovimą atleiskite jungikli, laikykite pjovimo galvutę nukreiptą žemyn ir palaukite, kol diskas nebesisuks, tada išimkite ruošinį. Siekti ranka šalia disko, judančio iš inercijos, yra pavojinga.
s) Atlikdami nevisą pjūvį ar atleisdami jungiklį laikykite rankeną tvirtai, kol pjovimo galvutė bus visiškai apatinėje padėtyje. Dėl pjovimo staklių stabdymo veiksmo pjovimo galvutė staiga atšokti žemyn, taip kyla pavojus susižaloti.
MEDIENOS PJOVIMO DISKAS YPATINGOS SAUGUMO NUORODOS
Prieš naudodami pjovimo diską ir mašiną atidžiai perskaitykite vadovą ir instrukcijas.
Mašina turi būti geros būklės, suklys nedeformuotas, jis neturi vibruoti.
Nenaudokite pjūklo su neuždėtomis apsaugomis, pasirūpinkite, kad būtų palaikoma tinkama apsaugų darbinė būklė.
Užtikrinkite, kad operatorius būtų tinkamai išmokytas laikytis atsargumo priemonių, reguliuoti mašiną ir dirbti ja.
Naudodami mašiną visada nešiokite apsauginius akinius ir klausos apsaugą. Rekomenduojama mūvėti pirštines, avėti tvirtus neslidžius batus ir ryšėti prijuostę.
Prieš uždėdami bet kokį priedą, paskaitykite apie jį instrukcijų vadove. Netinkamai naudojant priedą galima pridaryti žalos ir padidinti pavojų susižaloti.
Naudokite tik šiame vadove nurodytus diskus, atitinkančius standartą EN 847-1.
Neviršykite maksimalaus, ant pjovimo disko pažymėto greičio. Isitikinkite, kad ant pjovimo diskų pažymėtas greitis yra bent jau lygus greičiui, nurodytam ant pjūklo.
Naudokite tik tinkamo dydpio diskus. Pjūklo disko skylë turi būti reikiamo dydpio ir formos. Pjūklo diskai, kurie neatitinka pjūklo tvirtinimo detalio formos, sukasi ekscentriðkai, todël yra prarandama pjūvio kontrolë.
Nenaudokite mažesnio ar didesnio skersmens diskų nei rekomenduojama. Jei diskas netelpa ant suklio, nenaudokite jokių tarpiklių.
Kiekvieną kartą prieś naudodami patikrinkite, ar neapgadinti pjovimo disko antgaliai, ar jų išvaizda nėra nejprasta. Apgadinti ar laisvi antgaliai gali atsilaisvinti ir nuskrieti nuo įrankio, taip padidindami susižalojimo pavojų.
Itrūkusius arba pakitusios formos pjovimo diskus naudoti draudžiama! Nenaudoti apgadintų ir deformuotų pjūklo diskų.
Apgadintą, deformuotą ar įskilusį diską reikia išmesti, jo negalima remontuoti.
Negalima naudoti iš greitapjūvio plieno pagamintų pjovimo diskų. Įsitikinkite, kad pjovimo diskas tinkamai sumontuotas, prieš naudodami tvirtai suveržkite atraminę verzlę (maždaug 12 Nm suveržimo jėga).
Tvirtinimo varžtus ir veržles reikia veržti naudojant tinkamą veržliaraktį ar pan.
Neleidžiama naudoti veržliarakčio pailginimo ar suveržti daužant plaktuku.
Lietuviškai
Isitikinkite, kad diskai ir jungės yra švarūs, o movos įdubos yra prieš diską.
Patikrinkite, ar diskas sukasi tinkama kryptimi.
Prieš dirbdami atlikite bandomajj pjūvj nejjungę variklio, kad patikrintumėte disko padėtį, apsaugų veikimą atsižvelgiant į kitas mašinos dalis ir ruošinį.
Niekada nepalikite mašinos be priežiūros.
Netepkite tepalu besisukančio disko.
Niekuomet nevalykite ir neatlikite techninės priežiūros darbų, kol aparatas dar veikia, o jo galvutė nėra nuleista.
Niekuomet nebandykite staigiai išjungti mašinos ir sustabdyti greitai besisukančio disko, užkirsdami jį įrankiu arba kitais daiktais; tokiu būdu galima netyčia sukelti skaudžių nelaimingų atsitikimų.
Prieš keisdami diskus ar atlikdami techninės priežiūros darbus atjunkite pjūklą nuo elektros lizdo arba išimkite akumuliatorių pakuotę.
Būkite atidūs supakuodami arba išpakuodami diską, galima netyčia jsipjauti į aštrų disko antgalį.
Tvarkydami pjovimo diskus naudokite laikiklj arba mūvėkite pirštines.
Diską laikykite originalioje arba kitoje tinkamoje pakuotėje; sausoje vietoje ir atokiai nuo cheminių medžiagų, galinčių apgadinti diską.
KITI SAUGUMO IR DARBO NURODYMAI
Visuomet tinkamai ir saugiai pritvirtinkite ruošinj.
Užtikrinti, kad jrenginys stovetų stabiliai (pvz., pritvirtinti prie darbastalio).
Nešiokite klausos apsaugos priemones. Dėl didelio triukšmo poveikio gali būti pažeidžiama klausa.
Dirbdami su mašina visada užsidėkite apsauginius akinius. Dirbant su diskais ar šiurkščia žaliava rekomenduojama mūvėti pirštines, taip pat – avėti tvirtus neslystančius batus, kurie apsaugotų pėdas nuo ruošinių, galinčių nukristi nuo pjovimo vietos.
Prieš atlikdami bet kokius reguliavimo, tepimo ar techninės priežiūros darbus įsitikinkite, kad kištukas buvo atjungtas nuo maitinimo šaltinio.
Kištuką i lizdą jstatykite, tik kai jrenginys išjungtas.
Niekada nesiekite vietos šalia disko, kol šis visiškai nesustabdytas.
Prieš naudodami jrankj, atidžiai jj patikrinkite, ar nėra apgadinimų arba medžiagos nuovargio. Pažeistas dalis gali remontuoti tik specialistas.
Būtinai naudokite jrenginio saugos įtaisus. Nenaudokite mašinos, jei neuždėtos apsaugos arba jos veikia netinkamai.
Apatinis disko apsaugas turėtų būti atidaromas tik tuomet, kai diskas nusileidžia prie ruošinio, jis turi laisvai judėti ir automatiškai užsidaryti..
Visada pritvirtinkite ilginimo antgalio laikiklius ruošinio atramai naudojimo metu.
Niekada nekeiskite ir nemodifikuokite pjūklo ar jo funkciju. Gali kilti pavojus jūsų saugai.
Nenaudokite įskilusių, apgadintų ar deformuotų pjovimo diskų.
Negalima naudoti iš greitapjūvio plieno pagamintų pjovimo diskų.
Naudokite tik aštrius pjovimo diskus. Atbukusius diskus pakeiskite naujais.
Naudokite tik tinkamo dydpio diskus. Pjūklo disko skylē turi būti reikiamo dydpio ir formos.
Pjūklo diskai, kurie neatitinka pjūklo tvirtinimo detalio formos, sukasi ekscentriokai, todël yra prarandama pjūvio kontrolë.
Naudokite tik šiame vadove nurodytus medienos apdirbimo diskus, atitinkančius standartą EN 847-1.
Pjovimo diskui tvirtinti naudokite tik tiekiamas ar vadove nurody-tas junges, poveržles ir veržles.
Pasirinkite pjaunamai medžiagai tinkamą pjovimo diską. Niekada nepjaukite prietaisu kitokių medžiagų pjovimui, nei nurodyta šiame vadove.
Svarbu vengti geležtės perkaitimo ir plastikinio ruošinio išlydimo pjaunant.
Būtina neviršyti ant pjovimo disko nurodyto maksimalaus sūkių skaičiaus. Naudokite tik tokį pjovimo diską, kurio apsukos yra lygios nurodytoms ant įrankio ženklinimo arba didesnės už jas.
Jei stalo jdėklas nusidėvėjęs ar apgadintas, jį pakeiskite.
Prieš dirbdami atlikite bandomajj pjūvį nejjunge variklio, kad patikrintumėte disko padėtį, apsaugų veikimą atsižvelgiant į kitas mašinos dalis ir ruošinį.
Atlikdami jžambius, jstrižus arba jžambius kombinuotus pjovimus, sureguliuokite slankiąją tvorelę taip, kad užtikrintumėte tinkamą atstumą nuo ašmenų.
Transportuojamas prietaisas visada turi būti pritvirtintas laikikliu.
Pasirūpinti tvarka, kad ant grindų nesimėtytų medžiagų atliekos: drožlės, nuopjovos.
Nešalinti jokių pjovimo likučių ar kitų pjovimo detalių liekanų, jei mašina veikia, o pjūklo galvutė nėra pradinėje padėtyje.
Jei pjaunami objektai ilgi, juos tinkamai paremkite. Pjaunamasis paviršius apima visą ruošinį. Naudotojas turi apsaugoti šį paviršių nuo atsitiktinio sąlyčio su žmonėmis ar kitais objektais, kurie gali pajudinti ruošinį įrankio naudojimo metu.
Darbo metu kylančios dulkės dažnai kenkia sveikatai, todėl turėtų nepatekti į organizmą. Naudokite dulkių nusiurbimą, papildomai nešiokite tinkamą apsaugos nuo dulkių kaukę. Kruopščiai pašalinkite, pvz. nusiurbkite, nusėdusias dulkes.
Nekeiskite šviesos diodo ar lazerio kito tipo diodu ar lazeriu. Visus remonto darbus turi atlikti gamintojas ar įgaliotasis techninės priežiūros atstovas.
Dėl srovės pertrūkio įtampa pradeda svyruoti bei gali turėti įtakos kitiems prie tos pačios energijos grandinės prijungtiems elektros prietaisams. Kad sumažintumėte įtampos svyravimus, gaminį junkite į maitinimo tinklą, kurio tariamoji varža yra 0,3 Ω.
Dėl išsamesnės informacijos kreipkitės į elektros energijos tiekėją.
YPATINGOS SAUGUMO NUORODOS LAZERIS
Šiame pjūkle naudojama II klasės lazerio spinduliuotė, su maksimaliu P≤1mW ir λ: 650nm bangų ilgiu. Nežiūrėkite tiesiai į optinius instrumentus. Nesilaikant šių taisyklių galima sunkiai susižaloti.
Dirbdami nežiūrėkite į spindulį.
Nenukreipkite lazerio spindulio tiesiai i kitu žmonių akis. Galima sunkiai sužaloti akis.
Nenustatykite lazerio taip, kad kas nors galėtų tyčia ar netyčia žiūrėti į lazerio spindulį.
Nežiūrėkite į lazerio spindulį naudodami optinius įrankius.
Nenaudokite lazerio šalia vaikų, neleiskite vaikams naudoti lazerio.
Nemėginkite patys remontuoti lazerio įrenginio.
Nemėginkite patys keisti jokių lazerio įrenginio dalių.
Visus remonto darbus turi atlikti gamintojas ar įgaliotasis techninės priežiūros atstovas.
Imontuoto lazerio nepakeiskite kito tipo lazeriu.
NAUDOJIMAS PAGAL PASKIRT]
Skersavimo bei suleidimo ir jstrižo pjovimo staklės yra skirtos vientisai ir suleistai medienai, medienai padengtai klijuota fanera, plastikui ar panašioms į medieną medžiagoms pjauti.
Skersavimo bei suleidimo ir įstrižo pjovimo stakles gali naudoti tik suaugę operatoriai, perskaitę instrukciju vadovą ir suprantantys galimą riziką ir pavojus.
Skersavimo bei suleidimo ir jstrižo pjovimo staklės turi būti užfiksuotos ant tvirto darbastalio viršaus. Jei pagrindas nėra tvirtai užfiksuotas, pjaunant visa mašina gali pajudėti, todėl padidėja sunkių sužalojimų pavojus.
Skersavimo bei suleidimo ir jstrižo pjovimo staklės yra skirtos nuosklemboms ir jstrižiems pjūviams atlikti. Jvairių pjūvių atlikimo geba nurodyta šiame vadove, gaminio specifikacijose.
Skersavimo bei suleidimo ir įstrižo pjovimo staklės yra skirtos naudoti sausoje vietoje, kur yra geras apšvietimas ir pakankamas vėdinimas.
Skersavimo bei suleidimo ir jstrižo pjovimo staklės yra skirtos naudoti buityje, todėl turi būti naudojamos tik kaip aprašyta aukščiau, jos nėra skirtos naudoti kitu tikslu.
KITI PAVOJAI
Net naudojant skersavimo bei suleidimo ir jstrižo pjovimo stakles kaip aprašyta, negalima visiškai išvengti tam tikrų liekamujų pavojų. Galimi toliau nurodyti liekamieji pavojai, todėl operatorius turi būti labai atidus ir jų vengti:
- Pavojus prisiliesti prie neuždengtų besisukančių pjovimo disko dalių.
- Ruošinio ar ruošinio dalių atatrankos pavojus dėl netinkamo reguliavimo ar tvarkymo.
- Sugedusių karbido antgalių atšokimas nuo pjovimo disko.
- Kvépavimo sistemos pakenkimas.
PASTABA: Dėvėkite kvėpavimo apsaugos kaukę su filtrais, pritaikytais apdirbamai medžiagai.
Užtikrinkite pakankamą darbo vietos vėdinimą. Darbo vietoje nevalgykite, negerkite ir nerūkykite.
Nedėvint efektyvių klausos apsaugos įtaisų galima pakenkti klausai.
DÉMESIO
Tam tikru dažu dangos ar medžiagos gali sukelti kvépavimo taku dirginimą ar alerginę reakciją. Medienos dulkės, pavyzdžiui, ąžuolo, buko, MDF ar kitos yra kancerogeniškos. Su medžiagomis, kurių sudėtyje yra asbesto, turi dirbti ir jas apdirbti tik kvalifikuoti specialistai.
DÉMESIO
Dél ilgo įrankio naudojimo galimi sužalojimai, taip pat gali pablogėti sveikata. Jei įrankį reikia naudoti ilgą laiką, būtinai reguliariai darykite pertraukas.
PAŽINKITE SAVO PRIETAISA
Žr. p. A.
- Rankena, izoliuotas suėmimo paviršius
- Gaidukas
- Saugos užrakto svirtis
- Išorinė jungė
- Pjovimo diskas
-
Apatinis apsaugas
-
İtvirtinta užtvara
- lpjovos plokštelė
- Sukamojo pagrindo užrakto rankena
- Viršutinė rankena
- Viršutinis apsaugas
-
Dulkių latakas
-
Linijinio strypo pritvirtinimo rankenèlé
- Veržiklis
- Nuožulnaus kampo fiksavimo svirtis
- Slankiojanti užtvara
- Ruošinio laikiklis
- Ilginimo antgalis
- Tvirtinimo skylès 4 vnt.
- Sukamasis pagrindas
-
Ístrižojo pjūvio skalė
-
45 laipsnių nuožulnaus kampo koregavimo sraigtas
- 90 laipsnių nuožulnaus kampo koregavimo sraigtas
- LED jungiklis
- Lazerio jungiklis
- Suklio užrakto mygtukas
- Pjovimo gylio reguliavimo plokštė
- Pjovimo gylio reguliavimo rankenėlė
PAKAITINIŲ DALIŲ SĄRAŠAS
- PS 216 L: Traukiamasis kampinis apipjovimo pjūklas EN 847-1/ø216 x ø30 x 2,4 / 48T / HW / n maks. 7000 min-1 (P. A: No. 5)
- PS 254 L: Traukiamasis kampinis apipjovimo pjūklas EN 847-1/ø254 x ø30 x 2,6 / 48T / HW / n maks. 7400 min-1 (P. A: No. 5)
• Klpjovos plokštelė (P. A: No. 8)
ELEKTROS TINKLO JUNGTIS
Jungti tik prie vienfazės kintamos elektros srovės ir tik j specifikacijų lentelėje nurodytos įtampos elektros tinklą. Konstrukcijos saugos klasė II, todėl galima jungti ir į lizdus be apsauginio kontakto.
Lauke esantys el. Iizdai turi būti su gedimo srovės išjungikliais. Tai nurodyta Jūsų elektros jrenginio installacijos taisyklėse (FI, RCD, PRCD). Atsižvelkite į tai, naudodami prietaisą.
Kištuką i lizdą jstatykite, tik kai jrenginys išjungtas.
Maitinimo kabelis turi nebūti jrenginio poveikio srityje. Kabeli visada nuveskite iš galinės jrenginio pusės.
Kiekvieną kartą prieš naudojimą patikrinkite, ar ant prietaiso, maitinimo kabelio, akumuliatoriaus bloko prailginimo kabelio ir kištuko nėra pažeidimų ir senėjimo požymių. Pažeistas dalis leidžiama taisyti tik specialistams.
Dėl srovės pertrūkio įtampa pradeda svyruoti bei gali turėti įtakos kitiems prie tos pačios energijos grandinės prijungtiems elektros prietaisams. Kad sumažintumėte įtampos svyravimus, gaminiį junkite į maitinimo tinklą, kurio tariamoji varža yra 0,3 Ω.
Dėl išsamesnės informacijos kreipkitės į elektros energijos tiekėją.
TECHNINIS APTARNAVIMAS
Niekaip nemodifikuokite šio pjūklo, nenaudokite gamintojo nepatvirtintų priedų. Galite pakenkti savo ar kitų žmonių saugai.
Nenaudokite pjūklo, jei tinkamai neveikia kokie nors jungikliai, apsaugos ar kitos šio pjūklo funkcijos. Atiduokite prietaisą į įgaliotajįj priežiūros centrą, kad jį professionaliai suremontuotų ar sureguliuotų.
Neatlikite jokių pakeitimų, kai juda pjovimo diskas.
Prieš atlikdami bet kokius reguliavimo, tepimo ar techninės priežiūros darbus įsitikinkite, kad kištukas buvo atjungtas nuo maitinimo šaltinio.
Prieš naudodami ir po naudojimo patikrinkite, ar pjūklas neapgadintas, ar nėra sulūžusių dalių. Palaikykite gerą darbinę būklę iškart pakeisdami apgadintas dalis gamintojo patvirtintomis atsarginėmis dalimis.
Po naudojimo diskai yra labai karšti, todėl mūvėkite pirštines arba prieš atlikdami techninės priežiūros ar valymo darbus palaukite, kol diskai atvės.
Lietuviškai
Susikaupusias dulkes nuvalykite šepetėliu ar dulkių siurbliu. Nenaudokite suslėgto oro.
Siekiant užtikrinti saugą ir patikimumą, visus remonto darbus, jskaitant šepetelių keitimą, turi atlikti įgalioto priežiūros centro darbuotojai.
Sausu skudurėliu nuvalykite prietaisą ir apsauginį įrenginį.
Irenginio vėdinimo angos visada turi būti švarios.
Jei reikia pakeisti maitinimo laidą, siekiant išvengti pavjoaus saugai tai turi atlikti gamintojas arba jo atstovas.
Naudokite tik AEG priedus ir atsargines dalis. Dalis, kurių keitimas neaprašytas, leidžiama keisti tik AEG klientų aptarnavimo skyriams (žr. garantiją/klientų aptarnavimo skyrių adresus brošiūroje).
Jei reikia, nurodant jrenginio tipą bei specifikacijų lentelėje esantį numerį, iš klientų aptarnavimo skyriaus arba tiesiai iš Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, galima užsisakyti prietaiso surinkimo brėžinius.
CE ATITIKTIES PAREIŠKIMAS
Prisiimdami visą atsakomybę pareiškiame, kad gaminys, aprašytas „Techniniuose duomenyse“, atitinka taikomus reikalavimus, išdėstytus direktyvose
2011/65/ES (RoHS)
2006/42/EB
2014/30/ES
ir buvo taikyti šie darnieji standartai
EN 62841-1:2015
EN 62841-3-9:2015+A11:2017
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-11:2000
EN IEC 63000:2018
Winnenden, 2019-03-08
Alexander Krug / Managing Director lgaliotas parengti techninius dokumentus.
Techtronic Industries GmbH
Prieš atlikdami bet kokius jrenginyje, ištraukite iš lizdo kištuką.
DĖMESIO-Norėdami išvengti susižalojimo, būtinai perskai-tykite naudojimo instrukciją!
Dirbdami su jrenginiu visada nešiokite apsauginius akinius.
Nešioti klausos apsaugines priemones!
Rankas laikyti kuo toliau nuo diskinio pjūklo.
Prietaisą galima naudoti tik patalpose, saugoti prietaisą nuo lietaus.
Dulkių latakų jungtis
Pjaukite tik medieną.
Nežiūrėkite į lazerio spindulį.
Gaminys atitinka 2 lazerio klasę pagal EN 60825-1:2014.
Pjovimo disko ø x grężinio ø
Sukimosi kryptis
Ašmenų dantukai
Pjūvio plotis
Sūkių skaičius laisva eiga
|tampa
Kintamoji srové
Il apsaugos klasės elektrinis įrankis. Šio elektrinio įrankio apsauga nuo elektros smūgio priklauso ne tik nuo pagrindinės izoliacijos, bet ir nuo to, kaip naudojamos papildomos apsauginės priemonės, tokios kaip dviguba arba pagerinta izoliacija.
Néra jokio prietaiso apsauginio laido pajungimui. Elektros prietaisų negalima išmesti kartu su buitinėmis atliekomis. Būtina rūšiuoti elektros ir elektroninius prietaisus ir atiduoti į atliekų perdirbimo centra, kad jie būtų utilizuoti neteršiant aplinkos. Informacijos apie perdirbimo centrus ir atliekų surinkimo įstaigas teiraukitės vietos įstaigoje arba prekybininko.
Europos atitikties ženklas
Ukrainos atitikties ženklas
Eurazijos atitikties ženklas
